摘要
开发面向工业现场的条形码/二维码检测系统 对于提升产线追溯、仓储分拣与质量管控 的实时性与可靠性具有重要意义。本文围绕"YOLOv5 至 YOLOv12 升级：条形码二维码检测系统的设计与实现"展开，系统性梳理 YOLO 系列从 v5 到 v12 的关键演进，并将其落地到二维码与条形码的检测识别任务中，给出可复现的工程实现与完整资源包。系统以 PySide6 构建可交互的桌面端界面，支持图片、视频与摄像头多源输入，提供模型权重一键切换、置信度与 IoU 阈值调节、检测框与类别/数量统计、结果可视化与导出等功能；同时引入 SQLite 实现用户注册登录、配置持久化与检测记录管理，形成从推理到数据管理的闭环。算法层面以 YOLOv12n 为主模型，同时对 YOLOv5/6/7/8/9/10/11/12 多版本进行统一训练与评估，对比 mAP、F1、速度与参数量等指标，分析不同结构设计在小目标、模糊/反光、密集码与复杂背景下的性能差异。本文最终提供完整代码、界面工程与数据集构建/标注/划分方案，为条码类视觉识别的工程实践与研究复现提供可直接使用的参考。
功能效果展示视频：YOLOv5至YOLOv12升级：条形码二维码检测系统的设计与实现（完整代码+界面+数据集项目）
文章目录
- [1. 前言综述](#1. 前言综述)
- [2. 数据集介绍](#2. 数据集介绍)
- [3. 模型设计与实现](#3. 模型设计与实现)
- [4. 训练策略与模型优化](#4. 训练策略与模型优化)
- [5. 实验与结果分析](#5. 实验与结果分析)
-
- [5.1 实验设置与对比基线](#5.1 实验设置与对比基线)
- [5.2 度量指标](#5.2 度量指标)
- [5.3 实验结果分析](#5.3 实验结果分析)
- [6. 系统设计与实现](#6. 系统设计与实现)
-
- [6.1 系统设计思路](#6.1 系统设计思路)
- [6.2 登录与账户管理](#6.2 登录与账户管理)
- [7. 下载链接](#7. 下载链接)
- [8. 参考文献（GB/T 7714）](#8. 参考文献（GB/T 7714）)
1. 前言综述
在工业产线、仓储分拣与零售盘点等典型场景中，条形码与二维码既是物料追溯、批次管理与质量闭环的重要信息载体，也是自动化设备完成"感知---决策---执行"链条中最廉价、最稳定的标识介质。现实工程里，识读端往往面临低照度、反光膜与覆膜包装造成的高光饱和，输送带高速运动带来的运动模糊，扫码面倾斜与弯曲导致的透视畸变，以及同帧多码、遮挡、印刷缺陷与污损等复杂扰动，使得"先定位、再解码"的定位环节成为系统瓶颈。两阶段检测范式以候选框生成与分类回归解耦为代表，Faster R-CNN 将 RPN 与检测网络共享特征，为高精度定位提供了可复用的基线框架1。(arXiv) 但在需要实时响应的流水线与移动端应用中，一阶段检测通过端到端回归候选框与类别显著降低了推理时延，SSD 由此奠定了轻量化实时检测的工程路线2。面对条码"长条形、细结构、小模块"的尺度跨度问题，多尺度特征建模成为关键环节，FPN 通过自顶向下与横向连接构建语义一致的金字塔特征以提升小目标检测能力3。近年来，检测器也逐步吸收注意力机制的建模优势，DETR 将检测建模为集合预测并引入二分匹配损失，弱化了手工设计的后处理依赖4。为解决 DETR 训练收敛慢与小目标特征采样稀疏的问题，Deformable DETR 以多尺度可变形注意力显著提升了收敛效率与细粒度目标的建模效果5。(arXiv)
在上述算法演进脉络中，YOLO 系列凭借"结构清晰、部署友好、速度与精度平衡"成为工业视觉落地最常用的检测范式之一，并在 v5 之后形成了以工程可用性为核心的快速迭代生态。YOLOv4 从数据增强、训练策略与结构组件层面系统化提升实时检测性能，为后续轻量化与高性能并行演进提供了可复制的经验范式6。YOLOv7 进一步通过可训练的"bag-of-freebies"与结构重排增强梯度流动，在不显著增加推理代价的前提下提升了实时检测精度7。YOLOv9 提出可编程梯度信息（PGI）与 GELAN 结构，强调训练阶段信息保真与梯度可靠性，从而改善从零训练与轻量模型的参数利用效率8。(arXiv) 面向端到端部署需求，YOLOv10 以一致的双重分配实现 NMS-free 训练，并围绕效率---精度边界对关键组件进行系统化审视，使实时检测更接近"前向即输出"的工程形态[9]。 最新的 YOLOv12 将注意力机制更深入地纳入实时检测架构设计，在保持低时延的同时继续推进性能上限，为"高密度小目标+强噪声"的工业识别任务提供了新的结构选择[10]。(arXiv)
回到条形码与二维码定位这一更细分、更"工程约束驱动"的问题域，国内外研究总体经历了从传统图像处理到深度学习检测与分割并行发展的过程。针对不同码制外观差异大、细长目标易断裂等痛点，Universal Barcode Detector 采用语义分割思路实现"多码制统一检测"，并在复杂背景与极端长宽比目标上给出了有代表性的解决路径[11]。(arXiv) 面向边缘端低功耗部署，BaFaLo 以超轻量分割网络在树莓派等纯 CPU 环境实现实时定位，体现出"先把定位做快、再把解码做稳"的系统化取舍[12]。(Springer) 与此同时，领域内长期存在公开数据集稀缺、实现不可复现、评价口径不统一等问题，Vezzali 等在 EAAI 给出了条码定位方法综述与基准体系 BarBeR，并构建了包含 8,748 张图像的统一标注数据以支撑检测与分割任务的公平比较[13]。(Prittt) 国内研究则更强调与具体工业设备与流程的结合，例如范哲意等针对拍摄条件下 PDF417 的复杂背景定位、几何畸变校正与条空序列识别开展了较早的系统化探索[14]。在移动机器人导航与工位定位场景中，李照、舒志兵围绕 AGV 的二维码视觉精定位提出了轮廓提取与姿态估计的改进方案，反映出工程系统对稳定性与精度的持续诉求[15]。(Doc88)
| 方法路线 | 代表性思路（概述） | 常见数据形态 | 主要优势 | 主要局限 |
|---|---|---|---|---|
| 传统视觉 | 二值化/形态学/霍夫与投影等规则化定位 | 单码、背景相对简单 | 解释性强、实现成本低 | 对反光、模糊、遮挡与多码场景鲁棒性不足 |
| 通用目标检测 | 以检测框形式输出码区候选 | 多码、复杂背景 | 部署成熟、吞吐高 | 对极细结构与断裂码区的几何一致性约束较弱 |
| 分割定位 | 输出像素级码区/热力图 | 细长条码、密集二维码 | 形状刻画更精细、便于后续几何校正 | 标注成本高、边缘端算力压力更大 |
| 端到端检测 | 去 NMS、减少后处理依赖 | 需要高实时性的场景 | 时延更低、链路更简洁 | 训练稳定性与样本分布更敏感 |
| 基准与数据驱动 | 统一标注、统一指标、可复现实现 | 多来源混合数据 | 便于横向比较与迭代 | 仍需针对特定行业补足长尾样本 |
综合现有研究可以看到：条码/二维码定位并非"检测即可"，其后往往还需进行码面几何校正、码区增强与解码容错，因此定位阶段不仅要追求 mAP，更要关注对解码友好的框质量、角度估计稳定性与小模块可分辨性。与此同时，工程系统还必须解决多输入源切换、实时可视化、参数可调、结果存档与审计等问题，这些能力往往决定了算法是否真正可用。基于此，老思在本文中将以"YOLOv5 到 YOLOv12 的演进对比"为主线，围绕条形码/二维码检测任务搭建一套可复现的完整项目：其一，面向实际场景构建并标注专用数据集，完成清洗、预处理与标准划分；其二，在同一数据与评价口径下系统对比 YOLOv5--YOLOv12 的检测性能与部署代价，并给出适配定位---解码链路的改进细节；其三，基于 PySide6 设计可交互的桌面端界面，支持图片/视频/摄像头输入、可视化显示与结果导出，并打包提供完整代码与资源，便于复现实验与二次开发。
主要功能演示：

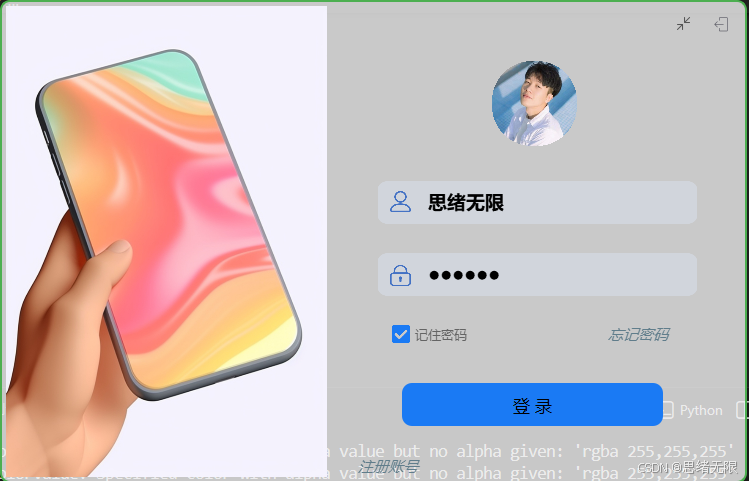

（1）启动与登录：系统启动后首先进入登录页，支持注册、登录与密码校验；登录成功会加载用户侧的历史配置与检测记录，并跳转到主界面，保证不同账号的结果与偏好互不干扰。
启动与登录界面图

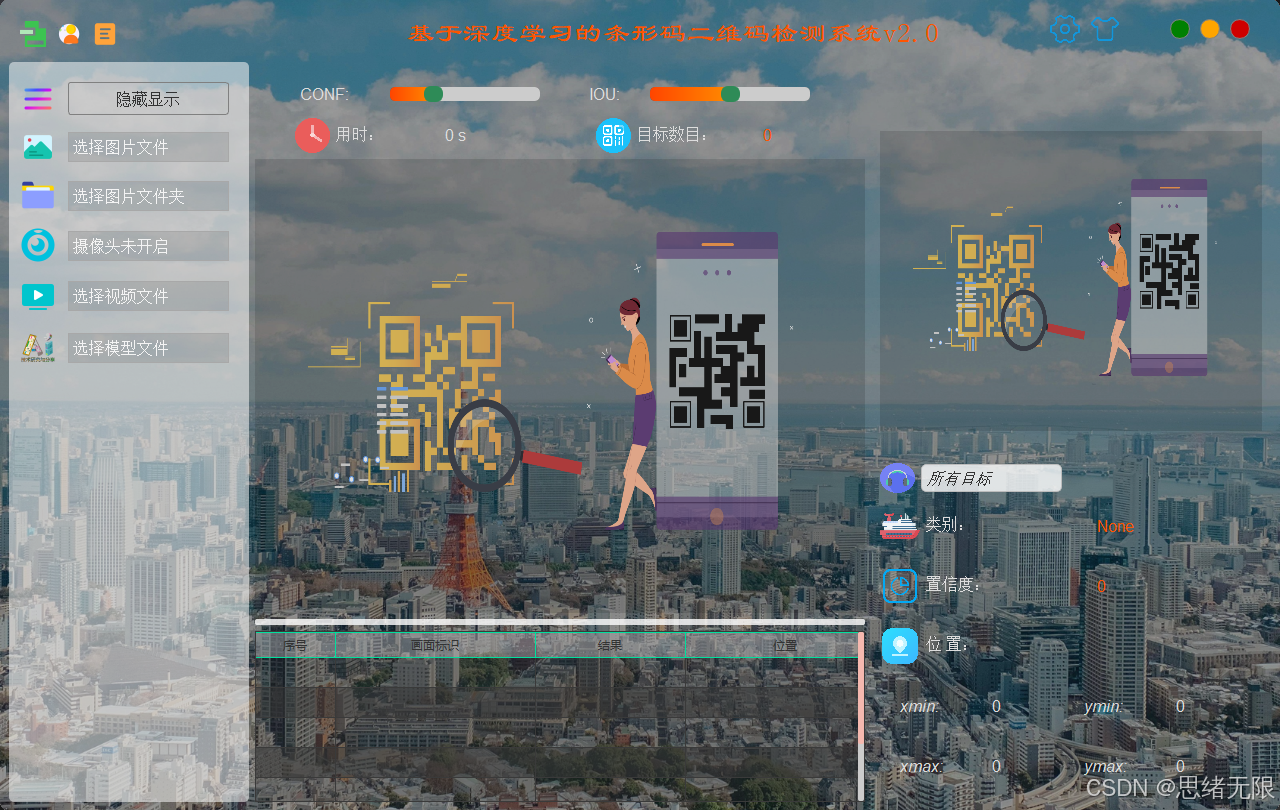

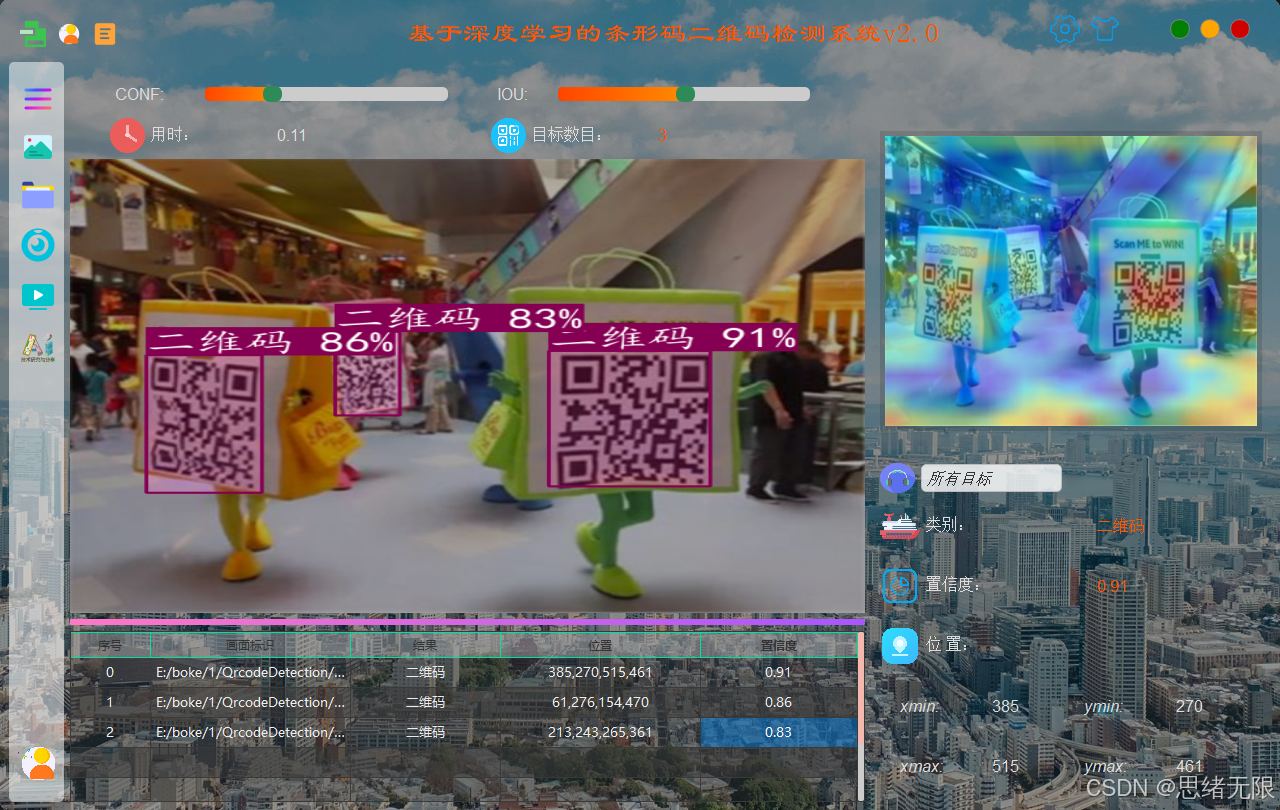

（2）多源输入与实时检测（摄像头/视频/图片/文件夹）：主界面提供统一的输入入口，可在摄像头流、视频文件、单张图片与图片文件夹间切换；推理线程与界面线程解耦，实时绘制检测框、类别与置信度，并同步更新统计信息与保存状态。
多源输入与实时检测演示图

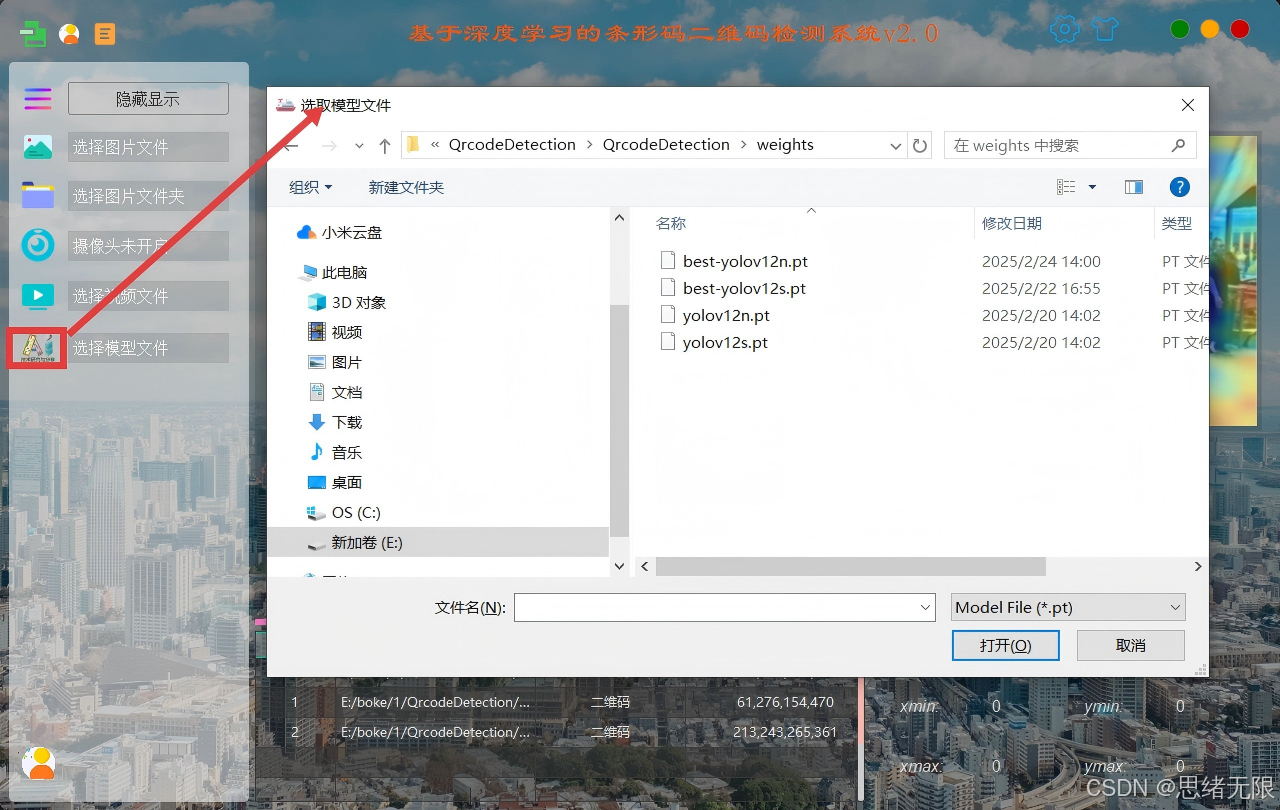

（3）模型选择与对比演示：界面内置 YOLOv5--YOLOv12 权重切换与加载状态提示，支持同一输入在不同模型下快速复现检测结果；对比时可同步展示 mAP/F1 等离线评估结论与当前帧推理耗时，便于在精度与速度之间做工程取舍。
模型选择与对比演示图
（4）主题修改功能：系统提供主题切换与个性化外观配置入口，可动态更换配色、背景与图标风格（基于 Qt 样式表/QSS 与资源管理），并将主题偏好写入本地配置，保证下次启动自动恢复。
主题修改功能演示图
2. 数据集介绍

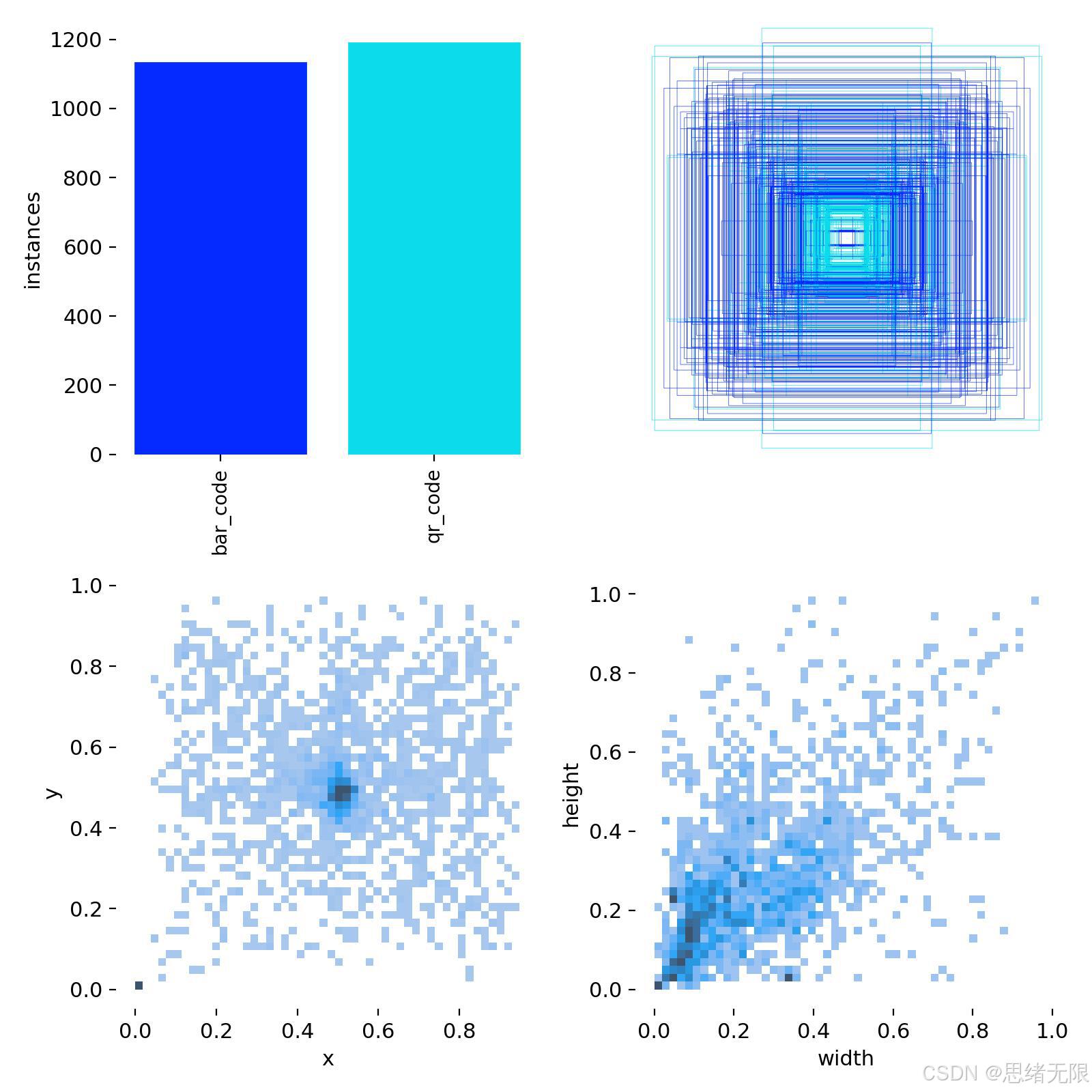

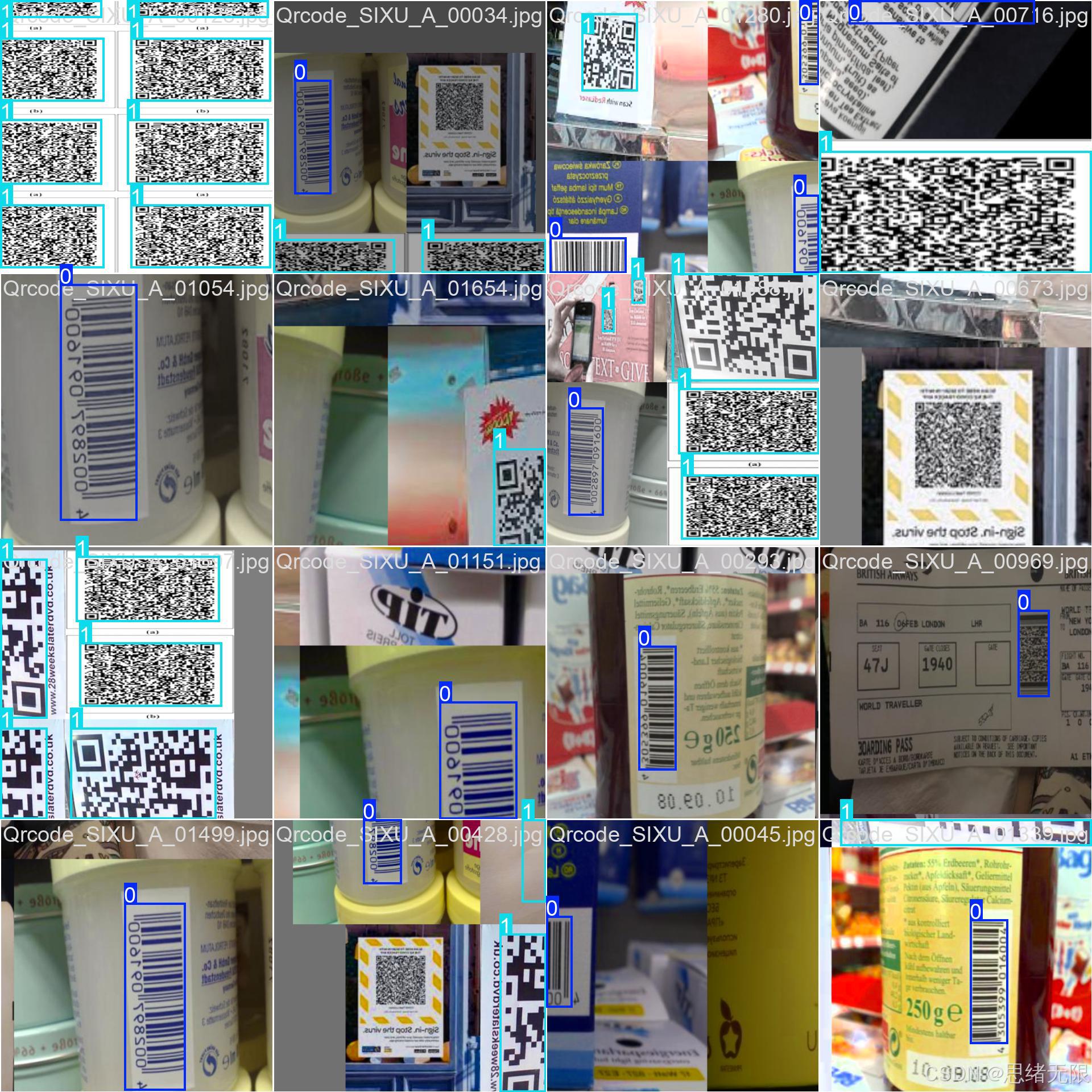

本项目面向条形码与二维码的检测定位 任务构建了专用数据集，图像总量为 2,497 张，覆盖商品包装、票据/标签、不同拍摄距离与视角等典型应用情境。从样例可见，数据中同时包含多码同帧、强反光与局部过曝、运动模糊、倾斜透视、遮挡截断及复杂背景纹理等干扰因素，能够较真实地逼近"可视化定位先于解码"的工程约束。标注采用矩形框对码区进行定位（不含解码文本），类别定义为 bar_code（条形码）与 qr_code（二维码），并导出为 YOLO 归一化 TXT 格式；在训练侧统一通过 letterbox 将输入适配到 640×640，以保证多源输入在不同分辨率下的推理一致性。结合标签统计图可以观察到，两类样本在实例数上整体接近，二维码略多于条形码（bar_code 约 1,133 个实例，qr_code 约 1,190 个实例），有利于避免明显的类别偏置；从框的宽高分布与相关性图可进一步看出，条形码更偏向高纵横比、窄而长的目标形态，而二维码更接近方形或近方形目标，这种形态差异会直接影响模型在小目标与细长目标上的回归稳定性，也为后续 YOLOv5--YOLOv12 的结构对比提供了更具区分度的评测基础。
python
Chinese_name = {'bar_code': "条形码", 'qr_code': "二维码"}数据集按 7:2:1 的比例划分为训练/验证/测试三部分，其中训练集 1,748 张、验证集 499 张、测试集 250 张，保证了训练充分性与验证、测试的独立性。老思在工程实现中将数据清洗（去除严重失焦/不可辨识样本、检查空标注与越界框）、文件命名统一与标签一致性校验作为数据准备的必要环节，并配合 Ultralytics 生成的 labels.jpg 与 labels_correlogram.jpg 对类别分布、目标尺度与位置分布进行可视化核验；这一步在条码类数据上尤其关键，因为细长目标在边界贴近时更容易出现截断标注或归一化误差，进而影响损失收敛与最终框质量。
📊 数据集规格说明 (Dataset Specification)
| 维度 | 参数项 | 详细数据 |
|---|---|---|
| 基础信息 | 标注软件 | LabelImg |
| 标注格式 | YOLO TXT (Normalized) | |
| 数量统计 | 训练集 (Train) | 1,748 张 (≈70.0%) |
| 验证集 (Val) | 499 张 (≈20.0%) | |
| 测试集 (Test) | 250 张 (≈10.0%) | |
| 总计 (Total) | 2,497 张 | |
| 类别清单 | Class ID: 0 | bar_code（条形码） |
| Class ID: 1 | qr_code（二维码） |
|
| 图像规格 | 输入尺寸 | 640 * 640 |
| 数据来源 | 实拍场景为主（含复杂背景与多干扰条件） |
3. 模型设计与实现
条形码与二维码在视觉形态上呈现出鲜明差异：条形码通常具备高纵横比与细长边界，且在反光、模糊时更容易发生"条空粘连"导致边界不清；二维码则更接近近方形纹理块，对透视畸变与局部遮挡更敏感。因此，本项目将检测器的设计目标明确为：在 640×640 的统一输入尺度下，保持对细长目标的稳定回归 与对小尺度二维码的召回 ，并在摄像头/视频流场景提供可用的实时吞吐。老思在模型层以 YOLO 系列作为统一基线，主推 YOLOv12n 作为默认推理模型，同时保留 YOLOv5--YOLOv11 的权重切换能力，以便在同一数据集上进行公平对比与工程选型。

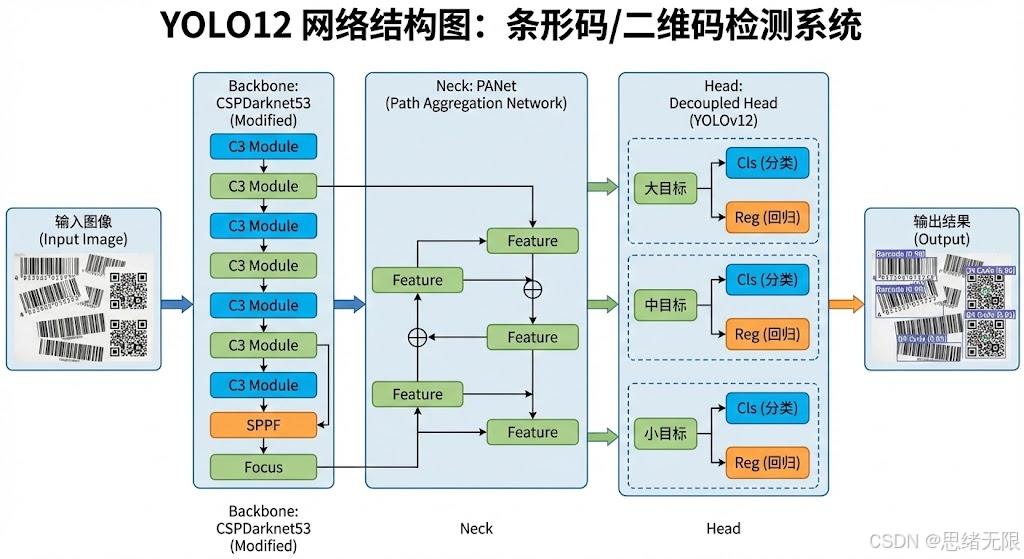

从网络结构看，YOLO 家族可抽象为"Backbone---Neck---Head"三段式：Backbone 负责多层次特征提取，Neck 进行多尺度特征融合，Head 输出分类与边界框回归。本项目的 v5 端实现遵循 Ultralytics 的经典配置，其 Backbone 采用 CSPDarknet 变体并在高层加入 SPPF 扩展感受野，Neck 使用 PAN 进行自顶向下与自底向上的路径聚合，Head 则以多尺度检测层输出候选框与类别概率，属于典型 anchor-based 范式。(Ultralytics Docs) 在二维码/条形码这类尺度跨度明显的任务中，多尺度融合的有效性往往比单纯加深网络更关键，因为二维码可能仅占画面很小区域，而条形码又可能以"长条"形式横跨局部视野，二者对特征层分辨率的依赖不同；因此后续版本（v8 及以后）普遍进一步强化了颈部融合与头部解耦，以提升高分辨率特征对小目标的表达效率，这也是老思将 YOLOv5--YOLOv12 纳入同一工程框架做对比的直接动机。
在 YOLOv10 与 YOLOv12 端，模型升级的核心不止体现在"堆叠模块"，而是训练---推理一致性的重新权衡。YOLOv10 的代表性变化是围绕端到端检测减少后处理依赖，通过一致的双重分配策略支持 NMS-free 训练，使得输出更接近"前向即结果"的工程形态。(Ultralytics Docs) YOLOv12 则进一步将注意力机制纳入实时检测框架的主干设计，文档中强调其 attention-centric 的路线（如区域化注意力与 R-ELAN 等思想）以兼顾建模能力与实时性，但同时也提示该版本更偏研究与基准用途，可能出现训练不稳定与显存/CPU 吞吐方面的代价。(Ultralytics Docs) 对本任务而言，这类升级带来的潜在收益主要体现在复杂背景下码区与非码区纹理的可分性，以及密集多码场景中对局部关系的建模；而代价则集中在推理端资源占用与部署复杂度上，因此系统层面必须提供"多模型一键切换"的能力，让精度、速度与资源约束能被显式权衡。
任务建模方面，本项目采用标准的单阶段检测表述：给定输入图像 x x x，模型输出一组候选框 b = ( x c , y c , w , h ) b=(x_c,y_c,w,h) b=(xc,yc,w,h)、类别概率 p p p 与置信度 s s s。训练目标通常由分类损失与回归损失共同构成，概括可写为
L = λ box L ∗ box + λ ∗ cls L ∗ cls + λ ∗ reg L ∗ reg . \mathcal{L}=\lambda_{\text{box}}\mathcal{L}*{\text{box}}+\lambda*{\text{cls}}\mathcal{L}*{\text{cls}}+\lambda*{\text{reg}}\mathcal{L}*{\text{reg}}. L=λboxL∗box+λ∗clsL∗cls+λ∗regL∗reg.
其中分类项常用 BCE（或其变体）刻画类别预测与标签的差异：
L ∗ cls = − ∑ k [ y k log p k + ( 1 − y k ) log ( 1 − p k ) ] , \mathcal{L}*{\text{cls}}=-\sum_{k} \big[y_k\log p_k+(1-y_k)\log(1-p_k)\big], L∗cls=−k∑[yklogpk+(1−yk)log(1−pk)],
回归项则以 IoU 系列损失约束边界框几何一致性，常见形式为 L box = 1 − IoU \mathcal{L}_{\text{box}}=1-\text{IoU} Lbox=1−IoU 或采用更强的几何约束（如包含中心距与长宽一致性的 CIoU 族）。在实现层面，老思将类别映射固定为 Class 0: bar_code（条形码）、Class 1: qr_code（二维码），并保持从训练到 UI 推理端一致的 label 编码，避免因类别顺序漂移造成的显示与统计错误；推理侧统一采用 letterbox 预处理并输出 NMS（或 NMS-free 模式下的等效筛选）后的最终框集合，再交由界面层绘制、统计与导出。
工程实现上，模型部分采用 YAML/权重解耦的方式组织：权重文件负责参数，配置文件负责结构与尺度倍率，从而让 YOLOv5--YOLOv12 的加载与推理在同一 Detector 抽象中完成；UI 侧仅传入"权重路径、输入源、阈值参数"，即可完成推理与可视化闭环。这种拆分的价值在于，条码任务往往需要频繁切换不同版本模型来平衡速度与精度，尤其在摄像头实时检测中，YOLOv5n/8n 可能更适合低功耗与高帧率场景，而 YOLOv12n 更适合对复杂背景鲁棒性要求更高的离线质检或半实时场景；统一抽象后，系统对外只暴露"模型选择"这一稳定接口，减少界面逻辑与算法细节的耦合。
4. 训练策略与模型优化
本项目采用 Ultralytics 训练范式对 YOLOv5--YOLOv12 进行统一配置与复现实验，核心目标是在条形码/二维码这种"细长目标与近方形目标共存"的场景下，同时保证召回与框质量，并兼顾后续在 UI 中的实时推理效率。老思在训练阶段优先使用 COCO 预训练权重进行迁移学习，使 Backbone 的通用边缘与纹理表征能快速适配码区的高频结构；随后在验证集上以 mAP@0.5:0.95 与 F1 的综合表现选择最优 checkpoint，并对同一数据划分下的多版本模型保持一致的输入尺度、增强策略与阈值评估口径，避免因训练配置差异造成"伪提升"。
在数据增强上，条码类目标对几何形变与模糊噪声更敏感：适度的随机仿射、透视扰动与亮度/对比度变化有助于提升对倾斜、反光与弱光的鲁棒性，但过强的旋转、过度模糊或大尺度裁剪会直接破坏码区边界与模块结构，导致回归不稳定、分类置信度下降。因此训练中保留 Mosaic 以缓解小目标召回不足，同时在训练后期关闭 Mosaic（close_mosaic）以让分布回到更接近真实采集场景，从而提升最终框的几何一致性与推理稳定性；对条形码的高纵横比特征，训练中也更强调 IoU 回归的稳定收敛（例如采用余弦退火与 warmup 抑制前期梯度震荡），以减少细长框在边界处的抖动。
优化器与学习率策略方面，默认采用 Ultralytics 的 optimizer=auto 让框架在不同模型规模上自动选择更稳健的优化路径；在实践中，轻量模型（n/s）通常对较大的 batch 与稍强的正则更敏感，因此设置动量与权重衰减以稳定收敛，并配合 3 个 epoch 的 warmup 让学习率从较小值平滑爬升，降低初期 "loss 爆震" 风险。早停机制以验证集指标为依据，当连续若干轮无提升则提前终止训练，从工程角度减少无效计算，同时也避免模型在小数据集上出现后期过拟合。混合精度（AMP）与 EMA（若框架默认开启）在不改变训练目标的前提下，通常可以带来更稳定的验证曲线与更好的泛化。
面向部署侧的"模型优化"，本项目优先采取对工程最友好的手段：推理阶段以 batch=1、FP16（在 GPU 上）作为默认加速路径，并提供 ONNX 导出以方便后续接入 TensorRT；对实时视频流，进一步通过合理的置信度阈值与 IoU 阈值控制候选框数量，减少后处理开销并降低 UI 绘制压力。由于条码检测通常服务于"定位→解码"的下游流程，推理端更关注框的可用性与稳定性而非单纯追求更多候选，因此在 UI 中保留阈值可调与模型可切换，允许用户依据现场光照、镜头距离与帧率需求选择更合适的模型版本与推理精度。
| 名称 | 作用（简述） | 数值 |
|---|---|---|
| epochs | 最多训练轮数 | 120 |
| patience | 早停耐心（验证无提升则停止） | 50 |
| batch | 总批大小 | 16 |
| imgsz | 输入分辨率 | 640 |
| pretrained | 加载预训练权重 | true |
| optimizer | 优化器类型 | auto |
| lr0 | 初始学习率 | 0.01 |
| lrf | 最终学习率占比 | 0.01 |
| momentum | 动量系数 | 0.937 |
| weight_decay | 权重衰减 | 0.0005 |
| warmup_epochs | 学习率预热轮数 | 3.0 |
| mosaic | Mosaic 增强强度/概率 | 1.0 |
| close_mosaic | 训练后期关闭 Mosaic | 10 |
| GPU | 训练硬件 | RTX 4090 |
5. 实验与结果分析
5.1 实验设置与对比基线
本节在同一数据划分（Train 1748 / Val 499 / Test 250）与同一输入尺度（ 640 × 640 640\times 640 640×640）下，对条形码与二维码检测任务进行统一评测，重点考察 YOLOv5 至 YOLOv12 在"细长条形码 + 近方形二维码"混合目标上的精度、召回与实时性表现。对比基线默认采用轻量化的 n/t 系列：YOLOv5nu、YOLOv6n、YOLOv7-tiny、YOLOv8n、YOLOv9t、YOLOv10n、YOLOv11n、YOLOv12n；同时补充 s 系列（YOLOv5su、YOLOv6s、YOLOv7、YOLOv8s、YOLOv9s、YOLOv10s、YOLOv11s、YOLOv12s）用于观察"容量提升是否能稳定改善二维码类目标"的上限。推理速度统计来自同一硬件环境（日志显示为 RTX 3070 Laptop GPU，8GB），并分解为预处理、前向推理与后处理三段延迟，以便在 UI 部署时直接映射到端侧吞吐瓶颈。
5.2 度量指标
检测性能以 Precision、Recall、F1 与 mAP 为主。令 T P TP TP、 F P FP FP、 F N FN FN 分别表示真阳性、假阳性与假阴性，则
P = T P T P + F P , R = T P T P + F N , F 1 = 2 P R P + R . P=\frac{TP}{TP+FP},\quad R=\frac{TP}{TP+FN},\quad F1=\frac{2PR}{P+R}. P=TP+FPTP,R=TP+FNTP,F1=P+R2PR.
mAP@0.5 表示在 IoU=0.5 阈值下的平均精度，mAP@0.5:0.95 则对 IoU 从 0.5 到 0.95（步长 0.05）取平均，更能反映框的几何质量。考虑系统最终要服务于"定位→解码"的工程链路，本节除精度外还关注阈值敏感性（置信度阈值变化引起的 F1 波动）以及高召回段的精度衰减（PR 曲线尾部形态），这些因素往往决定了实际部署时"是否需要人为频繁调参"。

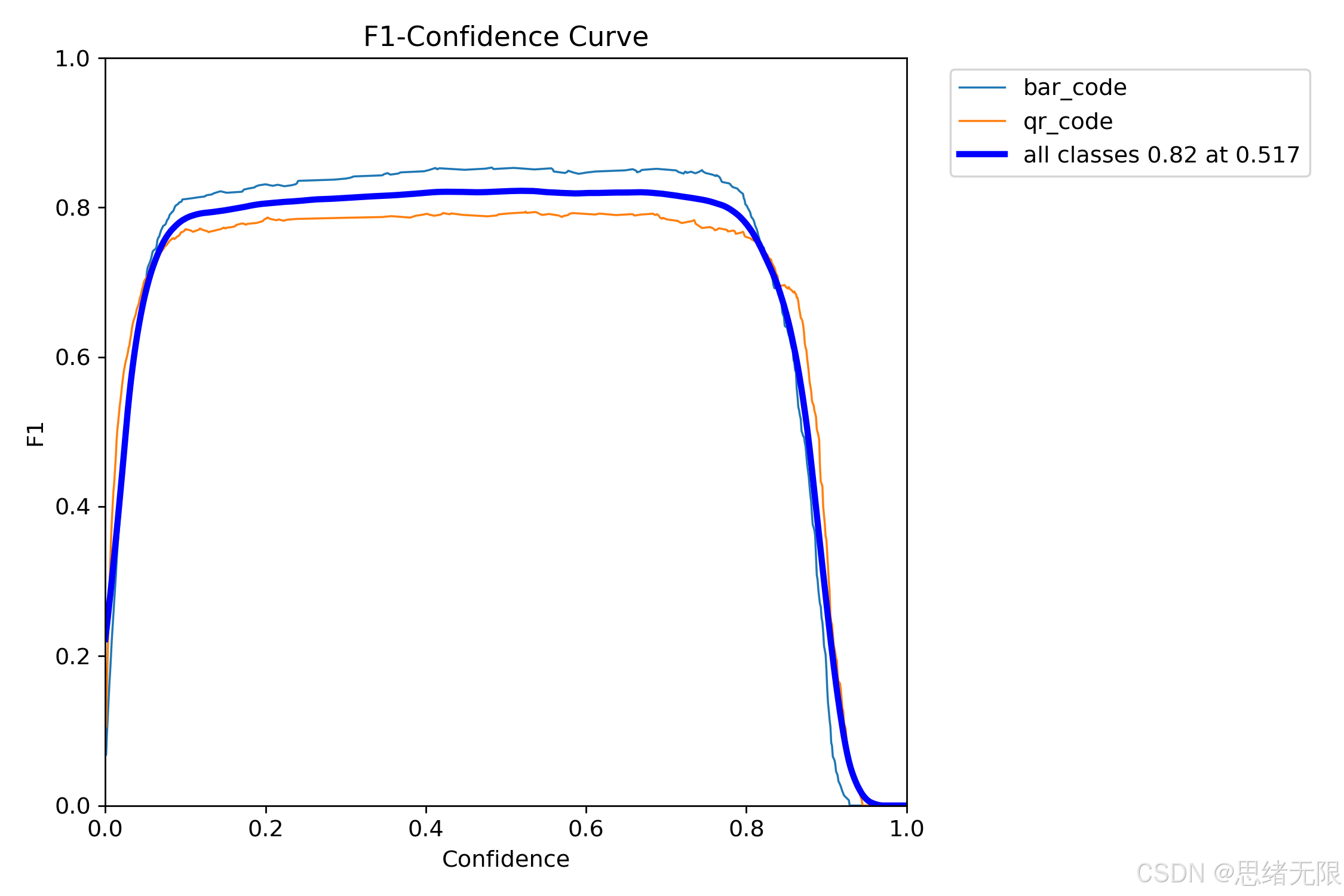

如图所示，部署默认权重在验证集上得到的 F1--Confidence 曲线呈现出明显的平台区间：当置信度阈值位于约 0.1--0.75 时，F1 基本稳定在 0.78--0.83 附近；综合两类目标的全类最优点出现在阈值约 0.517，F1≈0.82。该现象说明模型对中等阈值并不敏感，UI 默认将 conf 设在 0.5 左右即可兼顾误检抑制与召回保持；当阈值继续升高至 0.8 以上时，F1 快速坍塌，主因通常是召回急剧下降，意味着在"多码同帧、弱光/反光"场景不宜采用过高阈值。

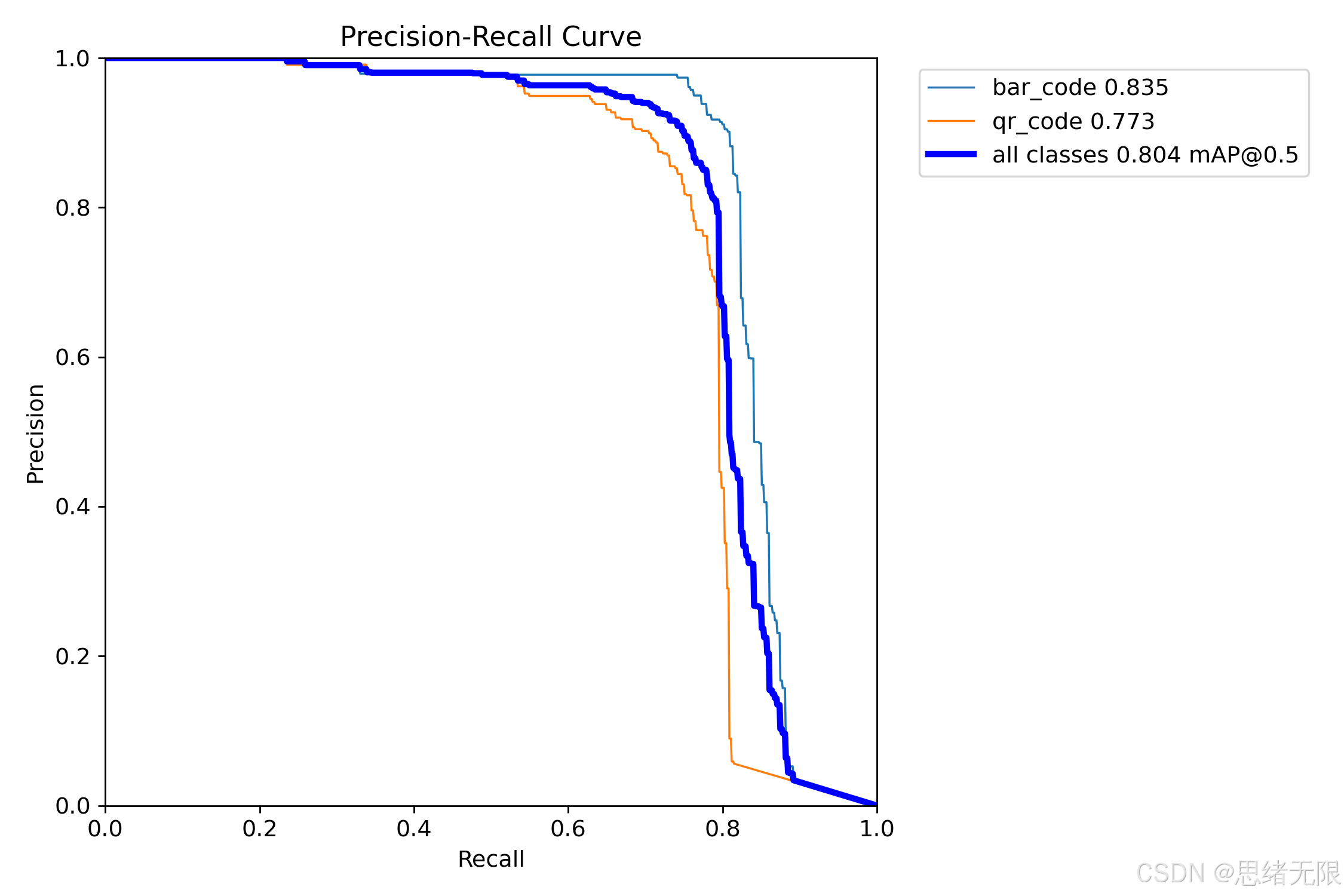

如图所示，PR 曲线给出了类别难度差异的更直接证据：条形码的 mAP@0.5 约为 0.835，而二维码约为 0.773，全类 mAP@0.5 约为 0.804。条形码更易取得更高 AP，通常与其"外观结构更稳定、边界更长且更显著"有关；二维码在反光、倾斜透视与小尺度条件下更易与背景高频纹理混淆，从而在高召回段更早出现精度下滑。对工程部署而言，这意味着二维码更适合在保证召回的同时辅以更稳健的后处理与解码容错（例如对候选框做轻量几何校正或 ROI 增强），否则会在复杂背景下积累更多"看似像码"的误检候选。
5.3 实验结果分析

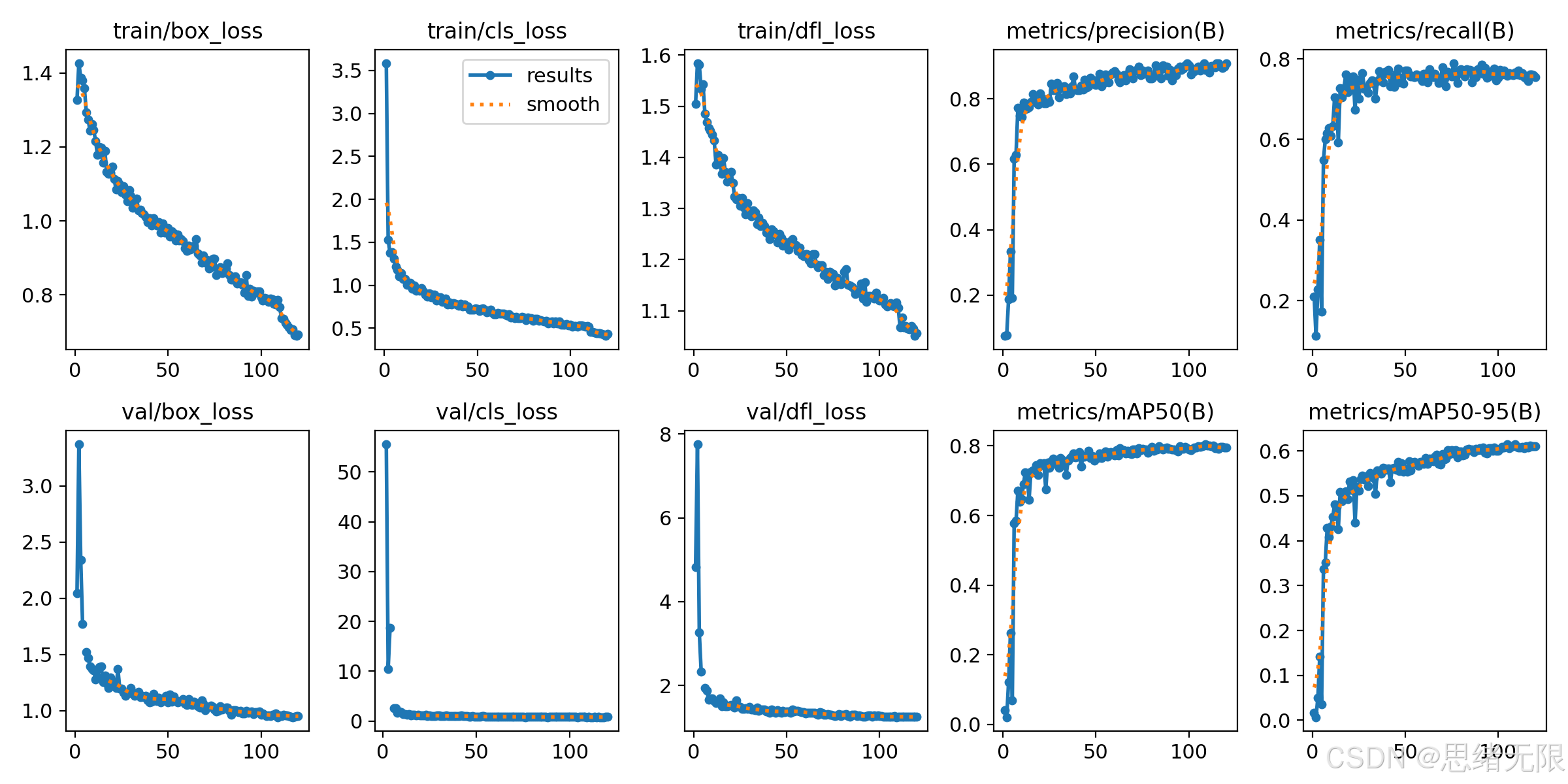

从训练过程曲线可以看到，box/cls/dfl 等损失在前 10--20 个 epoch 内快速下降，随后进入平稳缓慢收敛阶段；precision 与 recall 在早期迅速爬升并在中后期趋于平台，mAP@0.5 与 mAP@0.5:0.95 也呈现典型的"快速建立有效特征→后期细化回归质量"的两阶段形态。整体上训练与验证曲线同步改善且未出现明显分叉，说明在当前数据规模（2,497 张）与增强策略下，并未出现强烈过拟合信号；这一点对条码任务尤为关键，因为细长框若在后期过拟合，往往会表现为验证集框抖动增大、mAP@0.5:0.95 提升停滞或下降。

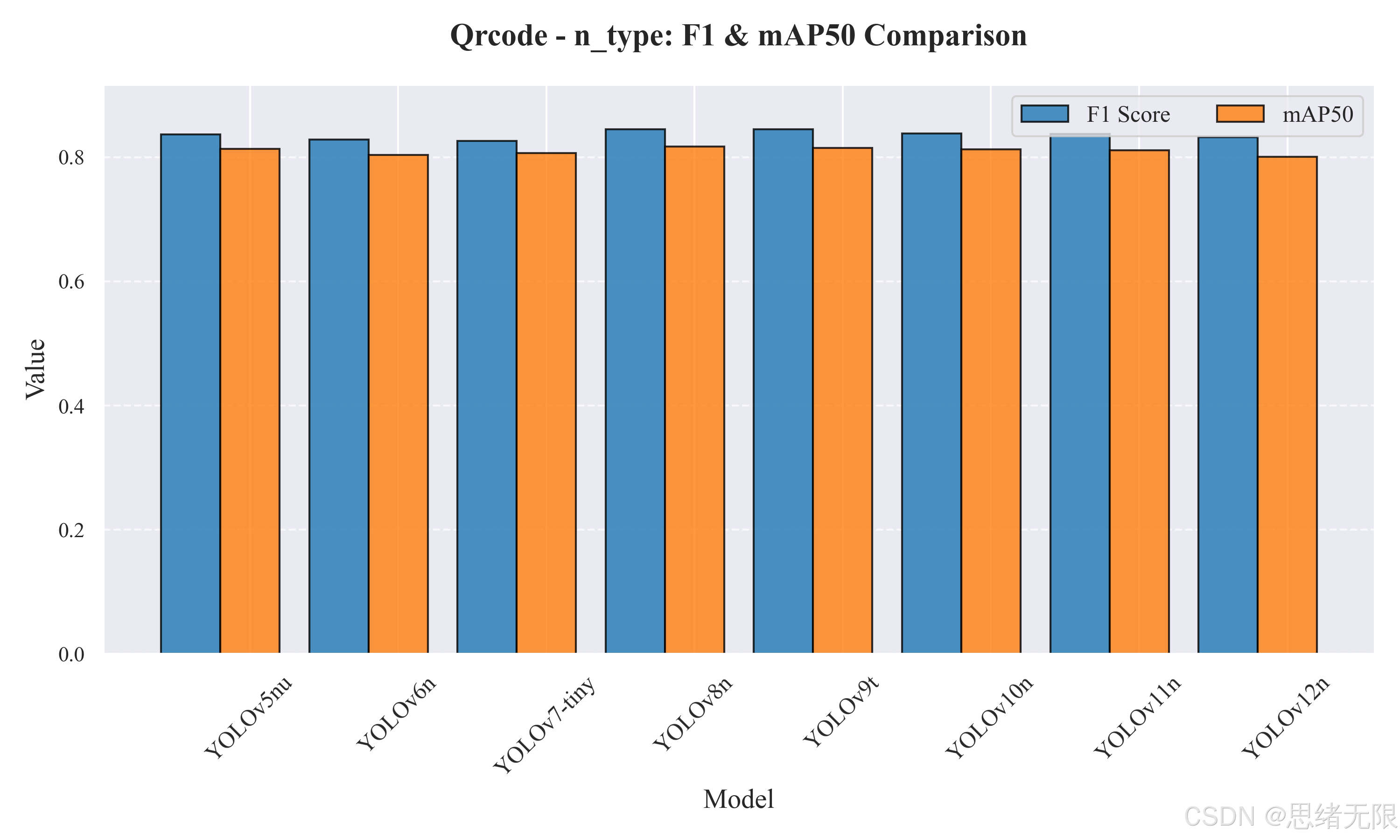

该对比图聚焦二维码（qr_code）在 n/t 级模型上的 F1 与 mAP@0.5。总体上，各模型指标差距不大，F1 集中在约 0.826--0.845、mAP@0.5 集中在约 0.801--0.817，说明在当前数据与标注口径下，"是否能稳定召回二维码"更多受多尺度特征与训练稳定性的影响，而不是单纯依赖更大的参数量。结合数值结果，YOLOv8n 在二维码上取得最高 mAP@0.5=0.8173，F1=0.8451，且总延迟约 10.17ms（Pre+Inf+Post），在精度与实时性之间呈现出最优的工程折中；YOLOv6n 推理更快（Inf≈6.78ms，总延迟≈10.34ms）但 mAP@0.5 略低（0.8038），更适合对帧率极敏感但允许轻微精度损失的端侧场景。相对地，YOLOv9t、YOLOv7-tiny 在该硬件上的推理延迟明显偏高（Inf 分别约 16.51ms 与 14.74ms），在 UI 实时预览中更容易受后处理与绘制开销叠加影响，表现为帧率下降或交互卡顿。
为便于复现，二维码（n/t 系列）量化结果可概括如下（测试口径一致）：
| 模型 | Params(M) | FLOPs(G) | Total(ms) | Precision | Recall | F1 | mAP50 | mAP50-95 |
|---|---|---|---|---|---|---|---|---|
| YOLOv5nu | 2.6 | 7.7 | 10.94 | 0.8970 | 0.7840 | 0.8367 | 0.8137 | 0.6272 |
| YOLOv6n | 4.3 | 11.1 | 10.34 | 0.9167 | 0.7562 | 0.8288 | 0.8038 | 0.6218 |
| YOLOv7-tiny | 6.2 | 13.8 | 21.08 | 0.8945 | 0.7676 | 0.8262 | 0.8067 | 0.5903 |
| YOLOv8n | 3.2 | 8.7 | 10.17 | 0.9132 | 0.7864 | 0.8451 | 0.8173 | 0.6359 |
| YOLOv9t | 2.0 | 7.7 | 19.67 | 0.9143 | 0.7849 | 0.8447 | 0.8148 | 0.6435 |
| YOLOv10n | 2.3 | 6.7 | 13.95 | 0.9144 | 0.7738 | 0.8382 | 0.8123 | 0.6346 |
| YOLOv11n | 2.6 | 6.5 | 12.97 | 0.9083 | 0.7763 | 0.8371 | 0.8111 | 0.6283 |
| YOLOv12n | 2.6 | 6.5 | 15.75 | 0.9070 | 0.7686 | 0.8321 | 0.8006 | 0.6207 |
从 mAP@0.5 的收敛曲线看，各模型在前 10 个 epoch 的波动最明显，随后逐步趋稳并在 40 epoch 以后进入"缓慢爬升---平台"的状态。个别模型在早期出现短暂下探（如曲线中较深的振荡），通常与增强强度、学习率预热阶段的梯度尺度变化以及二维码小目标在 mini-batch 中的分布波动有关。对条码任务而言，这种早期不稳定并不罕见，因为二维码在缩放与裁剪增强下更容易呈现"有效像素不足"的学习噪声；因此，在策略上采用 warmup 与后期关闭 Mosaic 的组合更有助于获得稳定框质量，而不是单纯延长训练轮数。

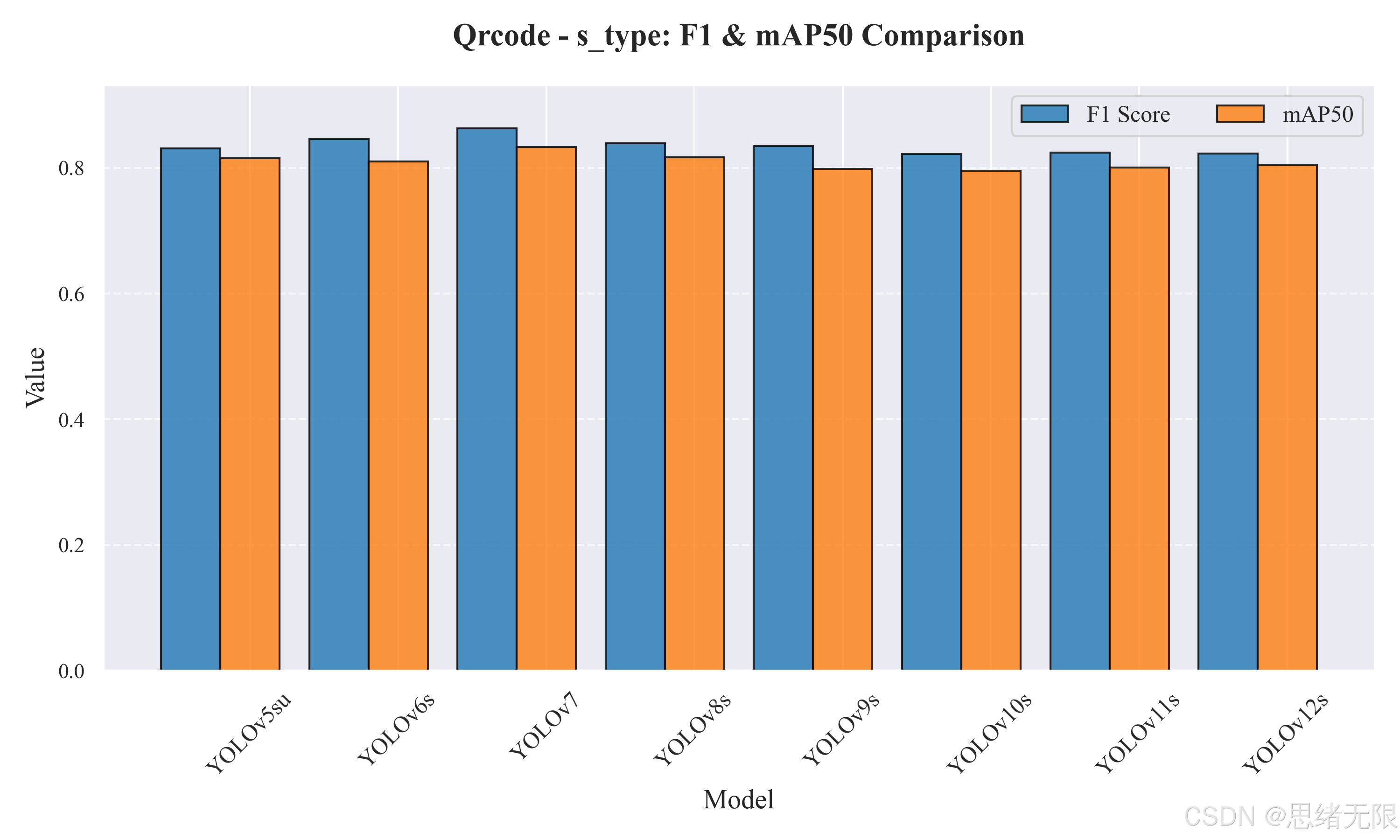

s 级模型在二维码上的指标整体略高于 n/t（尤其是 YOLOv7、YOLOv6s 在 F1 上更突出），这符合容量提升对复杂纹理判别更友好的直觉。然而，收益并非线性：在本数据集上，YOLOv7 的 mAP@0.5 达到 0.8328、F1=0.8626，是二维码的最佳精度上限之一，但其参数量与算力开销显著增加（36.9M 参数、104.7G FLOPs），推理延迟也明显偏高（Inf≈23.62ms），更适合离线质检或半实时场景；若面向 UI 实时预览，YOLOv8s 以 mAP@0.5=0.8171、Total≈11.39ms 给出了更可部署的折中点，属于"精度接近上限但不显著牺牲帧率"的更稳妥选择。
对应的二维码（s 系列）结果如下：
| 模型 | Params(M) | FLOPs(G) | Total(ms) | Precision | Recall | F1 | mAP50 | mAP50-95 |
|---|---|---|---|---|---|---|---|---|
| YOLOv5su | 9.1 | 24.0 | 12.24 | 0.9083 | 0.7657 | 0.8309 | 0.8154 | 0.6253 |
| YOLOv6s | 17.2 | 44.2 | 12.26 | 0.9399 | 0.7694 | 0.8461 | 0.8100 | 0.6336 |
| YOLOv7 | 36.9 | 104.7 | 29.52 | 0.9416 | 0.7958 | 0.8626 | 0.8328 | 0.6536 |
| YOLOv8s | 11.2 | 28.6 | 11.39 | 0.9070 | 0.7811 | 0.8394 | 0.8171 | 0.6324 |
| YOLOv9s | 7.2 | 26.7 | 22.17 | 0.9130 | 0.7686 | 0.8346 | 0.7982 | 0.6101 |
| YOLOv10s | 7.2 | 21.6 | 14.19 | 0.8854 | 0.7674 | 0.8222 | 0.7954 | 0.6179 |
| YOLOv11s | 9.4 | 21.5 | 13.47 | 0.8833 | 0.7723 | 0.8241 | 0.8003 | 0.6211 |
| YOLOv12s | 9.3 | 21.4 | 16.74 | 0.8892 | 0.7655 | 0.8227 | 0.8043 | 0.6146 |

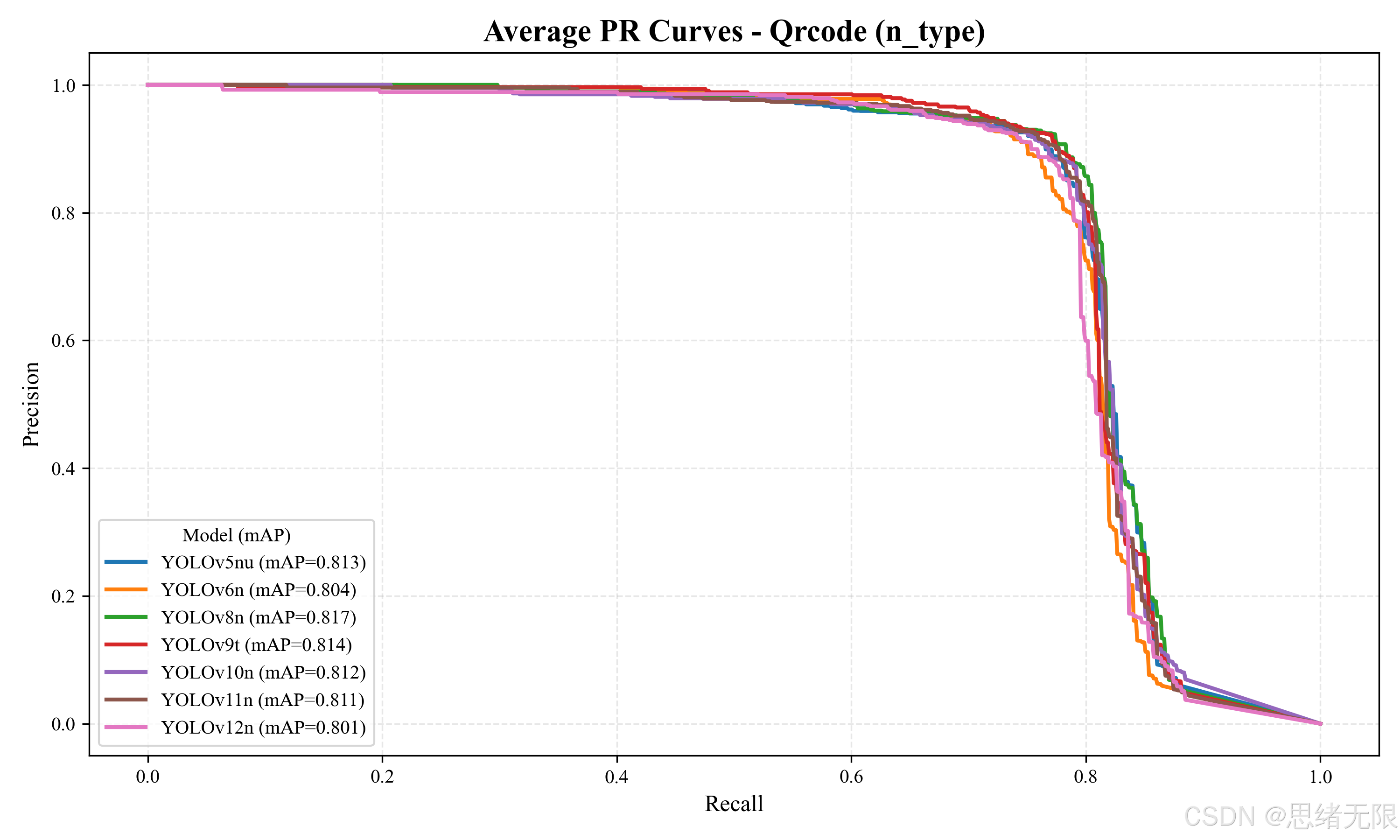

平均 PR 曲线与 n/t 系列结论一致：Recall≈0.8 左右是二维码精度开始集体下滑的关键区域，说明误检主要集中在"高召回强行拉满"的阈值段。系统层面的最优做法通常不是一味追求 Recall 的极限，而是将阈值稳定在 F1 平台区，并把"漏检的少量样本"交由更可靠的解码校验或多帧融合机制处理，这样更能匹配真实产线与仓储场景的吞吐与稳定性要求。
6. 系统设计与实现
6.1 系统设计思路
本项目的系统实现以"算法可替换、界面可交互、结果可追溯"为三条设计约束。老思在工程上将 YOLOv5--YOLOv12 的推理能力抽象为稳定的检测服务接口，使得上层界面只关心"输入源、权重路径、阈值参数与输出结果"，而不直接耦合具体模型版本的网络细节；这样一来，模型升级或权重切换不会反向牵动 UI 代码结构，能够在同一套界面框架下完成多模型对比与快速部署。

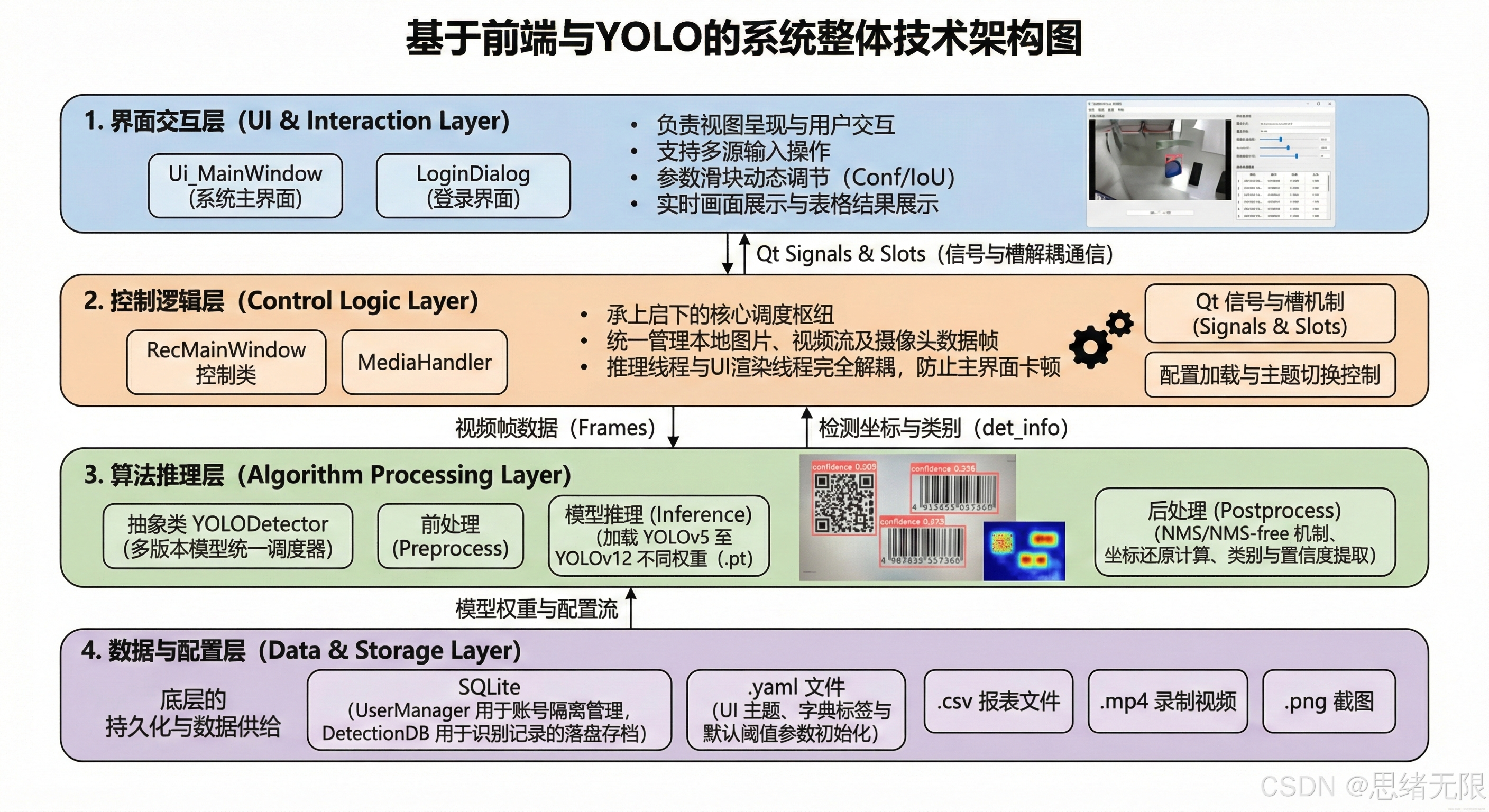

系统采用典型的三层类划分：Ui_MainWindow 作为界面层仅负责控件布局与基础事件绑定，MainWindow 作为控制层实现槽函数、状态机与任务调度，Detector 作为处理层负责权重加载、预处理、推理与后处理，并将结果以结构化数据返回给控制层。跨层通信以 Qt 信号-槽为主，推理任务以独立线程运行，保证摄像头/视频流持续读取时界面仍能保持响应；同时将耗时操作（模型热启动、视频解码、批量文件夹遍历）与绘制刷新解耦，避免卡顿在交互层放大。
在功能闭环上，系统围绕多源输入（摄像头/视频/图片/文件夹）形成一致的数据流：输入读取后统一执行 letterbox 与归一化，进入 YOLO 推理，再经 NMS（或等效筛选）与尺度映射回到原图坐标，随后将检测框、类别与置信度同步更新到画面、表格与统计区。结果侧提供两条落地路径：一条是文件导出（图片/视频帧、标注文本、统计报表），另一条是 SQLite 持久化（按用户隔离保存阈值、主题、历史记录与导出路径），从而让"参数可调---效果可视---记录可查"的流程在一次会话内完成闭环，并能在下次启动时自动恢复到用户习惯的工作状态。
图 系统流程图
图注：系统从初始化到多源输入，完成预处理、推理与界面联动，并通过交互形成闭环。
6.2 登录与账户管理

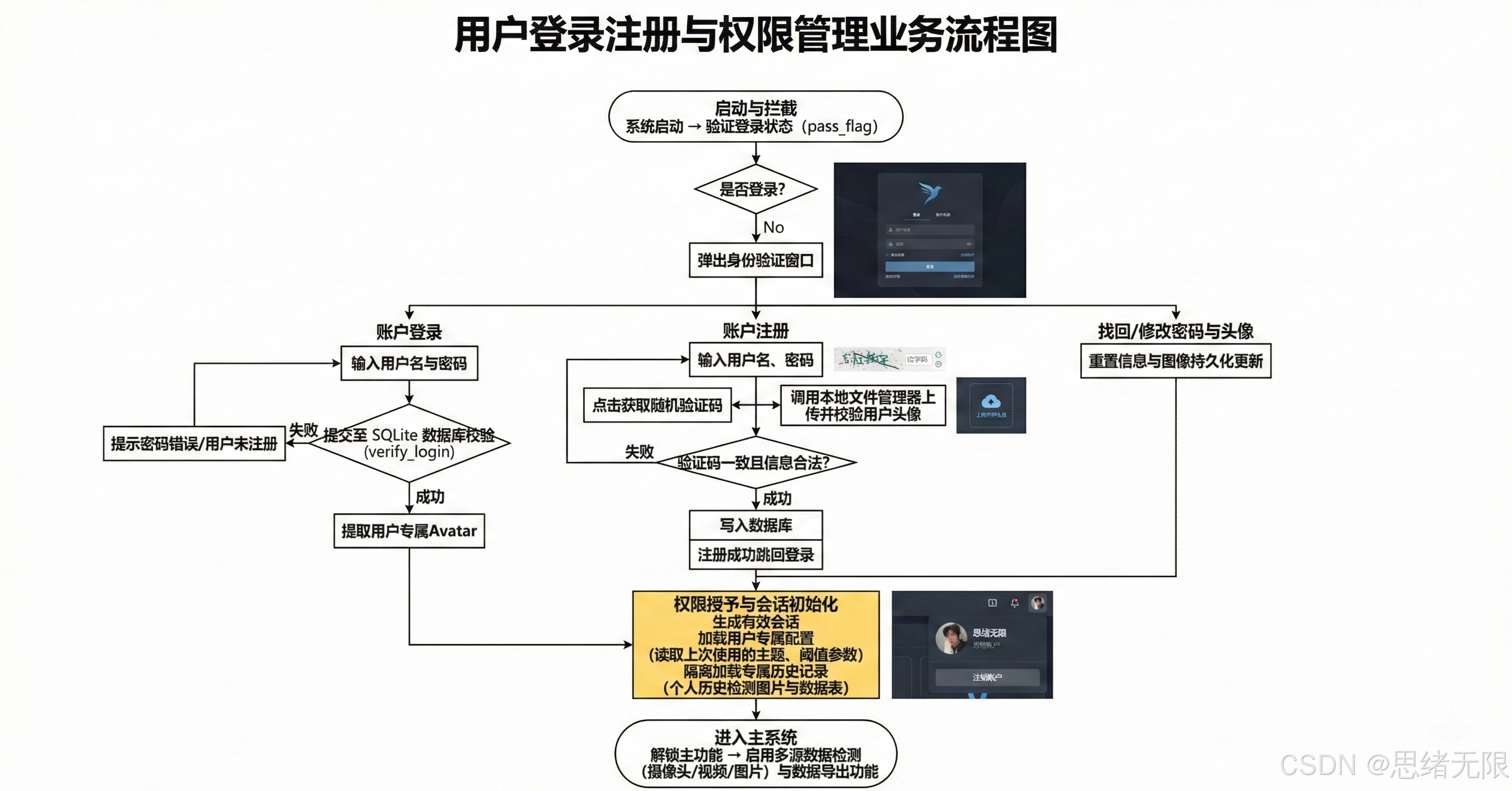

登录与账户管理在系统中承担"个性化空间与数据隔离"的基础能力：用户在登录成功后，由控制层加载其阈值参数、主题偏好、上次使用的模型权重与历史检测记录，使主界面在进入瞬间即可恢复到可用状态；注册流程将账号信息以校验与哈希后的形式写入 SQLite，登录流程通过查询校验建立会话并绑定用户标识，从而保证不同账号的配置与检测结果互不干扰；在主界面运行检测工作流时，推理结果可按用户维度持久化存储并支持筛选分析与导出，资料修改（头像/密码/偏好）则以同一数据库事务更新并即时反馈到界面；当用户注销或切换账号时，系统清理会话与临时缓存并回到登录页，使账户体系与检测主流程在"进入---使用---留痕---退出"的路径上保持一致的工程语义与体验连贯性。
7. 下载链接
若您想获得博文中涉及的实现完整全部资源文件 （包括测试图片、视频，py, UI文件，训练数据集、训练代码、界面代码等），这里见可参考博客与视频，已将所有涉及的文件同时打包到里面，点击即可运行，完整文件截图如下：
完整资源中包含数据集及训练代码，环境配置与界面中文字、图片、logo等的修改方法请见视频，项目完整文件请见项目介绍及功能演示视频处给出：➷➷➷
项目介绍地址： https://my.feishu.cn/wiki/QN8CwP6EYin4vGkyvllchKjRnoc
功能效果展示视频：YOLOv5至YOLOv12升级：条形码二维码检测系统的设计与实现（完整代码+界面+数据集项目）
环境配置博客教程：（1）Pycharm软件安装教程；（2）Anaconda软件安装教程；（3）Python环境配置教程；
或者环境配置视频教程：（1）Pycharm软件安装教程；（2）Anaconda软件安装教程；（3）Python环境依赖配置教程
数据集标注教程（如需自行标注数据）：数据标注合集
8. 参考文献（GB/T 7714）
