聚酯切片DSC热分析应用报告

------ 基于HS-DSC-101A差示扫描量热仪的PET结晶与熔融行为全面解析

一、应用背景

聚酯切片（PET，Polyethylene Terephthalate，聚对苯二甲酸乙二醇酯）作为全球产量最大的合成聚酯之一，广泛应用于纤维纺丝、瓶级塑料、薄膜包装及工程塑料等领域。其热性能指标------玻璃化转变温度（Tg）、冷结晶温度（Tcc）、熔融温度（Tm）和结晶度（χc）------直接决定了下游加工工艺窗口和最终产品性能表现。

差示扫描量热法（DSC，Differential Scanning Calorimetry）是表征聚酯切片热性能最权威的分析手段之一，具有灵敏度高、样品用量少、测试快速等优势。本应用报告基于HS-DSC-101A差示扫描量热仪对一批聚酯切片样品（编号：202601271051）的实测图谱，系统解读PET在一次升温、降温结晶、二次升温全过程的热行为特征，为聚酯行业的品质管控、配方研发和加工工艺优化提供参考依据。

二、实验部分

2.1 样品信息

|--------------|-------------------|--------------|--------------|
| 样品名称 | 聚酯切片-202601271051 | 样品重量 | 6.4 mg |
| 实验仪器 | HS-DSC-101A | 吹扫气氛 | N₂，50 mL/min |
| 分析方法 | 差示扫描量热法（DSC） | 报告日期 | 2026年01月 |

2.2 实验程序

采用"升温-降温-再升温"三段式测试程序，这是GB/T 19466、ISO 11357及ASTM E1356等国内外标准推荐的聚合物热分析方法，可有效消除样品的热历史和机械历史影响，获得材料的本征热性能数据。

|------------|--------------|--------------|----------------|--------------|
| 阶段 | 程序描述 | 温度范围 | 升/降温速率 | 恒温时间 |
| [1] | 一次升温 | 室温 → 280℃ | +10℃/min | 3 min |
| [2] | 降温结晶 | 280℃ → 140℃ | -10℃/min | 0 min |
| [3] | 二次升温 | 140℃ → 280℃ | +10℃/min | 0 min |

三、DSC实测图谱

下图为聚酯切片样品经HS-DSC-101A差示扫描量热仪测试得到的完整DSC曲线。图中蓝色曲线为一次升温过程，绿色曲线为降温结晶过程，紫红色曲线为二次升温过程。三条曲线上分别标注了各热事件的起始点、峰值、终止点、半高宽及焓变等特征参数。

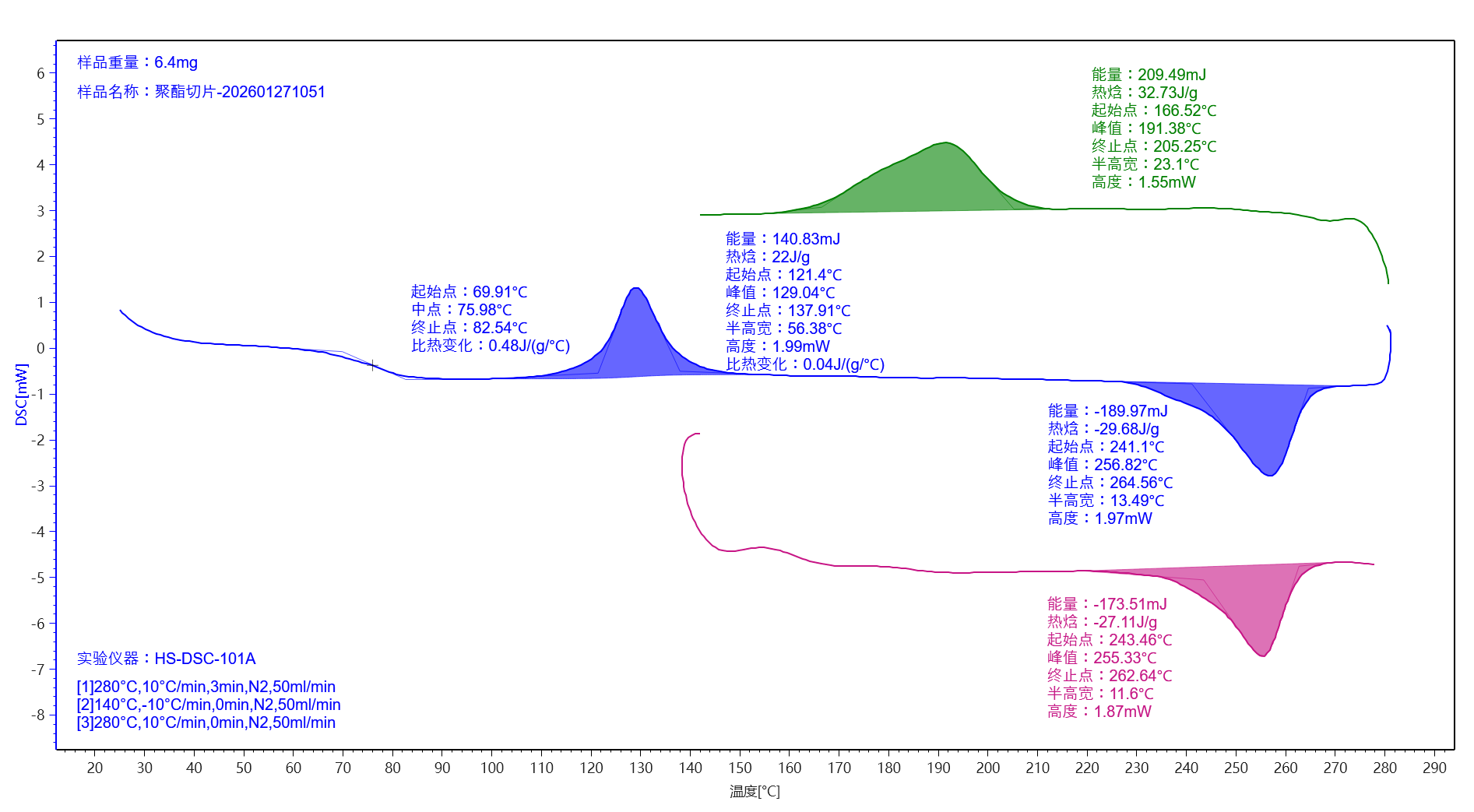

图1 聚酯切片DSC三段式测试完整图谱（HS-DSC-101A）

四、DSC图谱深度解析

4.1 一次升温曲线分析（蓝色曲线）

一次升温曲线反映样品在加工成型后保留的热历史状态，是评估原料实际使用性能的关键曲线。该曲线上可清晰识别出三个热事件：玻璃化转变、冷结晶放热峰和熔融吸热峰。

|------------------|--------------|------------------|-----------------------|
| 热事件 | 特征参数 | 数值 | 工业意义 |
| 玻璃化转变 Tg | 起始点 | 69.91 ℃ | 决定材料长期使用温度上限与储存稳定性 |
| | 中点 | 75.98 ℃ | 典型PET玻璃化温度，材料室温下呈玻璃态 |
| | 比热变化 Δcp | 0.48 J/(g·℃) | Δcp较大表明非晶相含量较高 |
| 冷结晶峰 Tcc | 峰值温度 | 129.04 ℃ | Tg之上的放热峰，指示样品含大量无定形区 |
| | 结晶焓 ΔHcc | 22 J/g | 冷结晶焓大→原始结晶度低，需纳入结晶度修正 |
| 熔融峰 Tm | 峰值温度 | 256.82 ℃ | 符合标准PET熔点范围（250-265℃） |
| | 熔融焓 ΔHm | 29.68 J/g | 与冷结晶焓差值反映原始结晶度水平 |
| | 半高宽 | 13.49 ℃ | 峰形较窄，晶体尺寸分布均一 |

结晶度计算： 以PET完全结晶焓 ΔH°m = 140 J/g 为基准，考虑冷结晶焓的修正，样品原始结晶度为：

χc = ( ΔHm − ΔHcc ) / ΔH°m × 100% = ( 29.68 − 22 ) / 140 × 100% ≈ 5.5%

结论： 样品原始结晶度较低（约5.5%），呈近乎无定形状态，推测为急冷成型的瓶级PET切片或非晶态预制品，适合后续的拉伸取向或吹塑加工工艺。

4.2 降温结晶曲线分析（绿色曲线）

降温曲线反映熔体从熔融状态冷却过程中的本征结晶能力，是评价PET加工适应性的核心指标。该曲线在166.52℃至205.25℃之间出现明显的结晶放热峰。

|-------------------|------------------|-------------------|
| 特征参数 | 数值 | 物理意义 |
| 结晶起始温度 Tc,onset | 166.52 ℃ | 熔体开始结晶的温度 |
| 结晶峰值温度 Tc | 191.38 ℃ | 反映熔体本征结晶能力，指导加工模温 |
| 结晶终止温度 | 205.25 ℃ | 结晶过程完成温度 |
| 结晶焓 ΔHc | 32.73 J/g | 结晶焓大→材料结晶能力强 |
| 半高宽 | 23.10 ℃ | 峰较宽，结晶过程持续时间适中 |

工艺指导： Tc峰值191.38℃位于PET典型结晶温度区间，ΔHc为32.73 J/g显示出较强的结晶驱动力。半高宽23.1℃相对较宽，反映结晶过程持续时间较长，晶体成核与生长速率适中------有利于注塑成型工艺中精确控制制品的结晶度和尺寸稳定性。建议注塑模温设定在120-140℃范围，可获得最佳结晶度和制品性能平衡。

4.3 二次升温曲线分析（紫红色曲线）

二次升温曲线已消除样品的原始热历史，反映材料本身固有的热性能特征。经过程序[2]的标准化冷却后再次升温，可获得材料的本征熔点、本征结晶度等关键参数。

|-------------------|------------------|-------------------|
| 特征参数 | 数值 | 分析结果 |
| 熔融起始温度 | 243.46 ℃ | 晶体开始熔化的温度 |
| 熔融峰值温度 Tm | 255.33 ℃ | 本征熔点，较一次升温降低1.49℃ |
| 熔融终止温度 | 262.64 ℃ | 完全熔融温度 |
| 熔融焓 ΔHm | 27.11 J/g | 二次升温熔融焓，反映本征结晶量 |
| 半高宽 | 11.60 ℃ | 较一次升温更窄，晶体更规整 |

本征结晶度：

χc = ΔHm / ΔH°m × 100% = 27.11 / 140 × 100% ≈ 19.4%

二次升温曲线未出现明显冷结晶峰，说明降温过程中样品已充分结晶。二次升温熔点255.33℃较一次升温的256.82℃降低约1.5℃，这是典型的热历史效应------原始样品在生产过程中经历了较慢的结晶过程，形成的晶片较厚，故熔点较高；而二次升温前的标准化降温速率（10℃/min）相对较快，形成的晶片较薄，熔点略低。这种差异是评估原料热历史的重要指标。

五、综合分析结论

5.1 关键热性能指标汇总

|-----------------|------------------|-------------------|
| 热性能指标 | 数值 | 工业意义 |
| 玻璃化转变温度 Tg | 75.98 ℃ | 决定材料长期使用温度上限 |
| 冷结晶峰 Tcc | 129.04 ℃ | 评估非晶含量与加工预结晶窗口 |
| 降温结晶峰 Tc | 191.38 ℃ | 反映熔体结晶能力，指导注塑模温设定 |
| 本征熔点 Tm | 255.33 ℃ | 决定加工温度下限 |
| 原始结晶度 χc (一次升温) | ≈ 5.5 % | 适合拉伸吹塑、双向拉伸薄膜工艺 |
| 本征结晶度 χc (二次升温) | ≈ 19.4 % | 影响力学性能与阻隔性 |

5.2 产品定性与应用推断

综合一次升温、降温结晶、二次升温三段曲线的热行为特征，本样品表现出以下显著特点：具有较低的原始结晶度（约5.5%）、标准的PET熔点范围（255-257℃）、适中的结晶温度（191.38℃）和典型的玻璃化转变温度（75.98℃）。

产品判定： 该样品的热行为特征完全符合瓶级PET切片（Bottle-grade PET Resin）的典型特征------低原始结晶度保证了注坯过程中的透明性，适中的降温结晶峰有利于吹瓶后的二次结晶定型，标准熔点范围确保了良好的加工窗口。

推荐加工参数： 基于本次DSC分析结果，建议的加工工艺参数如下：干燥温度160-170℃（低于Tg以上且避免冷结晶），注塑温度270-285℃（高于Tm确保完全熔融），模具温度10-15℃（快速淬冷获得透明预制坯），吹塑拉伸温度95-110℃（Tg以上获得最佳取向效果）。

六、HS-DSC-101A差示扫描量热仪核心优势

HS-DSC-101A差示扫描量热仪在本次聚酯切片检测应用中充分体现了以下技术优势：

高灵敏度热流检测：可清晰识别0.48 J/(g·℃)的微弱玻璃化转变台阶，热流基线稳定性优于±0.02 mW；
宽温域程序控制：从室温到280℃全程线性升降温精度±0.1℃，满足国标GB/T 19466.1-2004要求；
多段程序自动切换：三段式实验一次完成，无需人为干预，避免开盖操作引入的氧化和水分污染；
自动峰分析功能：起始点、中点、终止点、峰值、半高宽、峰面积、比热变化等全参数自动计算输出；
气氛精确控制：N₂流量稳定控制在50 mL/min，确保测试环境一致性，保障数据可靠性与重复性；
样品兼容性广：适用于塑料、橡胶、纤维、复合材料、油脂、药物、金属等多种材料的热分析需求。

七、方法应用延伸

本DSC测试方法与分析思路同样适用于以下聚酯及相关高分子材料的热性能表征：

纤维级PET切片品质分控：用于POY（预取向丝）、FDY（全牵伸丝）、DTY（拉伸变形丝）等纺丝原料的性能筛选；
食品级PET瓶片再生料评估：检测再生PET的结晶能力衰退程度，评估其与原生料的掺混比例；
BOPET双向拉伸薄膜基料测定：通过结晶度和熔点分析指导薄膜拉伸工艺温度选择；
PBT、PTT、PLA等生物基或工程聚酯分析：类比本方法可获得这些材料的Tg、Tcc、Tm、χc等关键参数；
PET/PBT/PC共混改性材料相容性研究：通过双熔融峰或Tg偏移判断共混体系的相容性；
玻纤增强PET工程塑料评价：关联DSC热性能与热变形温度（HDT）、力学性能等宏观指标。

八、参考标准

GB/T 19466.1-2004 塑料差示扫描量热法（DSC）第1部分：通则
GB/T 19466.2-2004 塑料差示扫描量热法（DSC）第2部分：玻璃化转变温度的测定
GB/T 19466.3-2004 塑料差示扫描量热法（DSC）第3部分：熔融和结晶温度及焓的测定
ISO 11357-1:2016 Plastics --- Differential Scanning Calorimetry (DSC) --- Part 1: General principles
ISO 11357-3:2018 Plastics --- Differential Scanning Calorimetry (DSC) --- Part 3: Determination of temperature and enthalpy of melting and crystallization
ASTM E1356-08(2014) Standard Test Method for Assignment of the Glass Transition Temperatures by Differential Scanning Calorimetry
ASTM D3418-15 Standard Test Method for Transition Temperatures and Enthalpies of Fusion and Crystallization of Polymers by Differential Scanning Calorimetry

九、关键词索引

本应用文档基于实测DSC图谱编制，数据来源于HS-DSC-101A差示扫描量热仪实验结果

可作为聚酯生产企业、第三方检测机构及科研院所的技术参考资料
