VLAN
V --- 虚拟
LAN --- 局域网
MAN --- 城域网
WAN --- 广域网
arp -a --- 查看本机的ARP表7

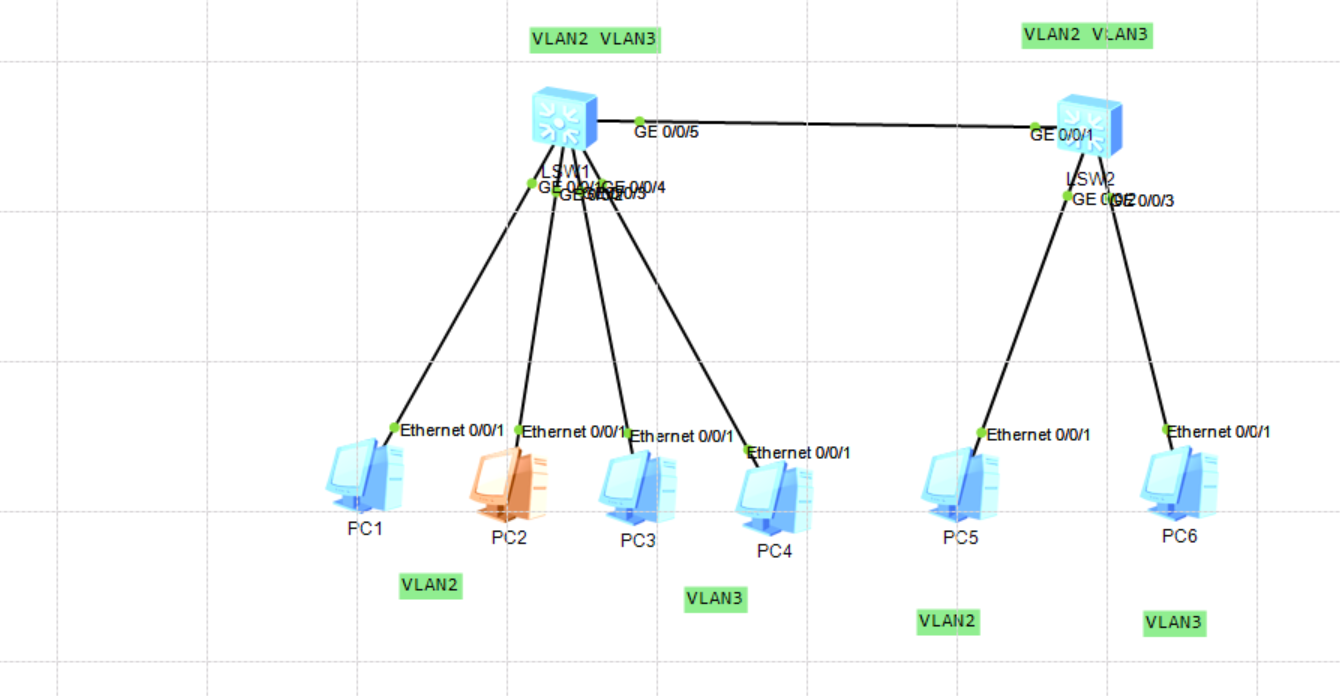

VLAN --- 虚拟局域网 --- 虚拟的广播域 --- 交换机和路由器协同工作后，将原先的一个广播域，逻辑上切分为多个虚拟的广播域
第一步：创建VLAN
<Huawei>display vlan --- 查看VLAN相关信息
注意：设备中默认存在VLAN 1 --- VLAN ID --- VID --- 在802.1Q定义，VID是由12位二进制构成 --- 1 - 4094 --- 用来区分和标识不同VLAN
Huawei\]vlan 2 \[Huawei-vlan2\]quit \[Huawei\]vlan batch 4 to 100 --- 批量创建VLAN \[Huawei\]undo vlan batch 4 to 100 --- 批量删除 Warning:The configurations of the VLAN will be deleted. Continue?\[Y/N\]:y info: This operation may take a few serconds. Please wait for a moment...done. 第二步：将接口划入到VLAN 划分VLAN的范围 将接口和VLAN ID的对应关系记录下来，用来区分VLAN的范围 --- 物理VLAN（一层VLAN） 将MAC地址的VLAN ID的对应关系记录下来，用来区分VLAN的范围 --- 二层VLAN 将数据帧中的类型字段和VLAN ID的对应关系记录下来，用来区分VLAN的范围 --- 三层VLAN  802.1Q标准中，在原有以太网Ⅱ型帧的基础上，源MAC地址和 类型字段中间增加了4个字节的标签（tag；里面包含12位的VID），我们把添加了标签的数据帧称为tagged帧，或者叫802.1Q帧；没有打标签的数据帧，称为untagged帧 根据以上特性，我们将交换机和电脑之间的链路称为access链路，这样的链路只能通过untagged帧；并且，这些数据帧一定属于同一种VLAN；我们将交换机和交换机之间的链路我们称为trunk链路（trunk干道），这样的链路可以通过tagged帧；并且，这些数据帧可以属于多种不同的VLAN \[Huawei-GigabitEthernet0/0/1\]port link-type(链路类型) access \[Huawei-GigabitEthernet0/0/1\]port default(默认) vlan 2 多个接口批量配置VLAN \[Huawei\]port-group(端口组) group-member(添加成员接口) GigabitEthernet 0/0/7 GigabitEthernet 0/0/8 \[Huawei-port-group\]port link-type access，相当于以下两条配置命令 \[Huawei-GigabitEthernet0/0/7\]port link-type access \[Huawei-GigabitEthernet0/0/8\]port link-type access \[Huawei-port-group\]port default vlan2，相当于以下两条命令 \[Huawei-GigabitEthernet0/0/7\]port default vlan2 \[Huawei-GigabitEthernet0/0/8\]port default vlan2 第三步：配置trunk干道 \[Huawei-GigabitEthernet0/0/5\]port link-type trunk \[Huawei-GigabitEthernet0/0/5\]port trunk allow-pass(允许通过的链路) vlan 2 3 \[Huawei-GigabitEthernet0/0/5\]port trunk allow-pass vlan all --- 允许这台设备中所有配置的 VLAN的流量通过  多臂路由 第四步：VLAN间路由 子接口 \[r1\]interface GigabitEthernet 0/0/0.? --- 创建子接口 \<1-4096\> GigabitEthernet interface subinterface number \[r1\]interface GigabitEthernet 0/0/0.1 \[r1-GigabitEthernet0/0/0.1\]ip address 192.168.1.1 24 \[r1-GigabitEthernet0/0/0.1\]dot1q termination vid 2 \[r1-GigabitEthernet0/0/0.1\]arp broadcast enable  单臂路由
