这是康耐视 VisionPro 用于药板 / 药丸 / 胶囊自动化缺陷检测 的标准视觉方案，核心是：定位药板 + 统计药丸数量 → 判断是否合格 / 缺失 / 错放。
一、整体功能
- 自动定位药板：不管药板怎么旋转、轻微缩放，都能精准找到位置
- 统计药丸数量：检测药板上的药丸总数
- 自动判定结果 ：
- 数量 = 15 → 合格品
- 数量 ≠ 15 → 显示合格数、缺失数、错放数
- 用于：制药产线、药板包装检测、胶囊缺粒检测
二、使用的 2 个核心工具
1. CogPMAlignTool（图案匹配 / 定位工具）
作用：稳定定位药板位置
- 训练区域：中心原点
- 运行参数：
- 角度：-180° ~ 180°（支持任意旋转）
- 缩放：0.8 ~ 1.2（允许 10%~20% 大小变化）
- 意义：无论药板怎么放，都能精准对齐，保证后面计数准确
2. CogSearchMaxTool（查找计数工具）
作用：查找并统计药丸数量
- 训练区域：中心原点
- 运行参数：
- 查找最大数量：15（标准满药数量）
- 接受阈值：0.45（相似度门槛）
- 角度：-180°~180°
- 意义：数出当前药板上有多少个合格药丸
三、脚本完整解析（核心逻辑）
1. 完整脚本
c#
// 如果检测到的药丸数量 == 15（满额）
if(Inputs.Results_Count == 15)
{
Outputs.Output = "合格品";
}
// 数量不足 → 输出详细状态
else
{
Outputs.Output = "合格:" + Inputs.Results_Count +
" 缺失：" + Inputs.Results_Count1 +
" 错放：" + Inputs.Results_Count2 ;
}2. 变量含义
表格
| 变量 | 含义 |
|---|---|
| Inputs.Results_Count | 实际检测到的合格药丸数量 |
| Inputs.Results_Count1 | 缺失的药丸数量 |
| Inputs.Results_Count2 | 错放 / 异物 / 不合格药丸数量 |
| Outputs.Output | 最终输出结果 |
3. 执行逻辑
- 先判断合格数是否 = 15
- 等于 15 → 输出：合格品
- 不等于 15 → 输出：
- 合格几颗
- 缺失几颗
- 错放几颗
四、效果展示说明

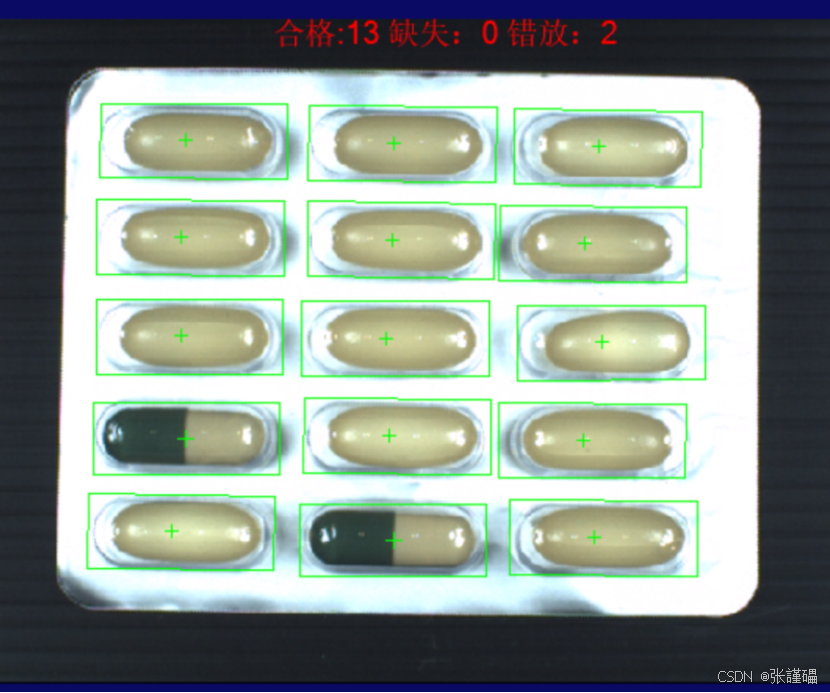

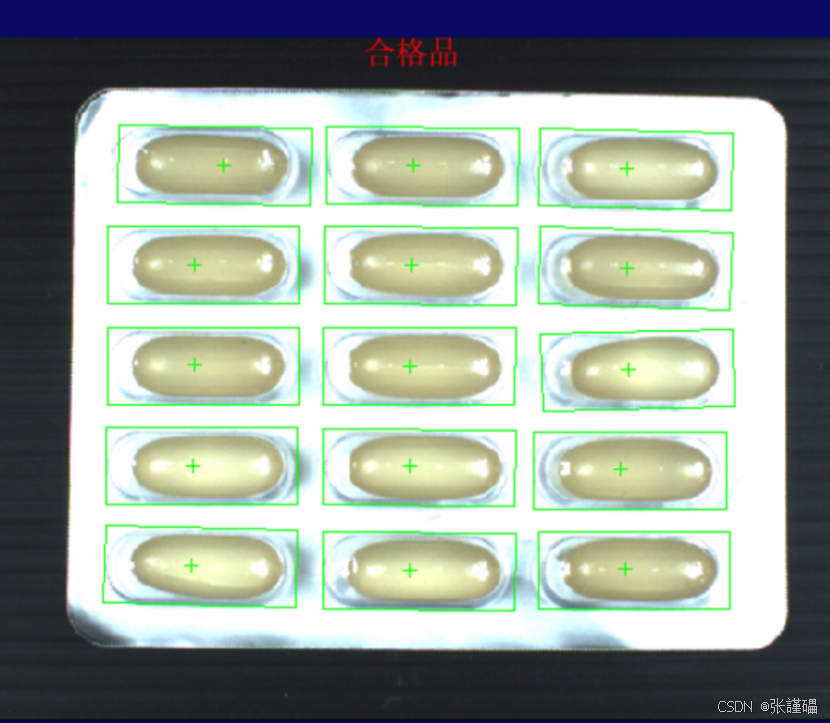

- 合格画面：药丸满 15 颗 → 绿色 / 合格品
- 不合格画面 ：
- 合格：X
- 缺失：X
- 错放：X
- 直观展示药板状态，方便自动化剔除不良品
五、工具参数为什么这样设？
- 角度 ±180：适应产线药板旋转
- 缩放 0.8~1.2：适应轻微尺寸偏差
- 查找数量 15：标准满板数量
- 阈值 0.45：平衡检出率与误判率
六、优点与适用场景
优点
- 旋转、缩放都能稳定检测
- 自动判断合格 / 缺失 / 错放
- 输出文字结果，可直接给 PLC 使用
- 调试简单、运行速度快
适用场景
- 药板胶囊 / 药丸缺粒检测
- 药片包装完整性检测
- 小型规则零件数量计数检测
总结
- 这是 VisionPro药物 / 药丸自动化检测标准方案 ：PM 定位 + Search 计数
- 脚本逻辑：数量 = 15 = 合格，否则显示缺失 / 错放
- 适合制药行业高速、稳定、抗干扰的视觉检测需求
效果展示：

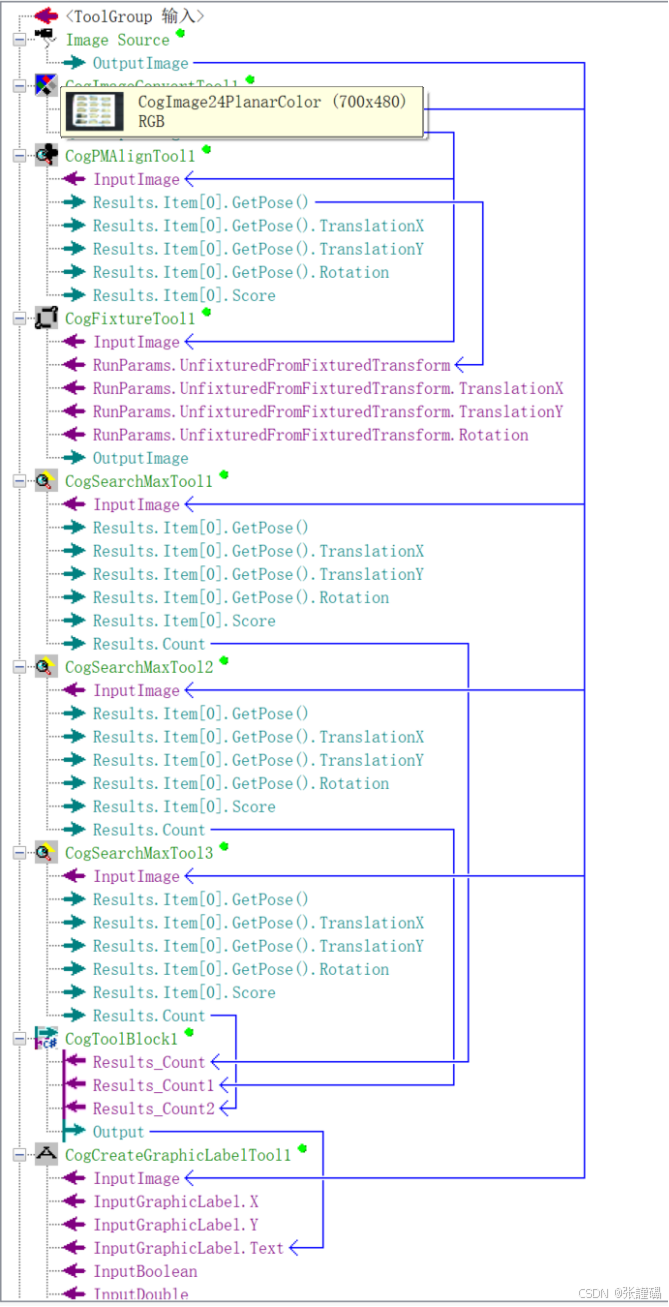

工具：
工具参数：
CogPMAlignTool
训练区域与原点：中心原点
运行参数：角度-180度~180度，缩放0.8~1.2
CogSearchMaxTool
训练区域与原点：中心原点
运行参数：查找最大数量15，接受阀值0.45，角度-180度~180度
脚本代码：
if(Inputs.Results_Count == 15)
{
Outputs.Output = "合格品";
}
else
{
Outputs.Output = "合格:" + Inputs.Results_Count + " 缺失：" + Inputs.Results_Count1 + " 错放：" + Inputs.Results_Count2 ;
}
