描述
LCMDC8584是一款16位、4通道同步采样的逐次逼近型(SAR)模数转换器(ADC)。每个通道均配备完整的模拟前端以及每通道350ksps采样率的ADC。该模拟前端具有输入钳位电路、输入阻抗达1MΩ的可编程增益放大器(PGA)、低通滤波器以及ADC输入驱动器。
该器件内置带缓冲器的精密基准电压源以驱动ADC。数字接口支持串行、并行及并行字节通信模式，可与多种主控制器配合使用。
LCMDC8584采用单5V电源供电时，可接受±10V或±5V的真双极性输入信号。其高输入阻抗特性允许直接连接变压器或其他传感器，无需外置驱动电路。
零延迟转换特性与高性能结合，使得该器件特别适用于工业自动化与控制应用场景。
特性
· 8路同步采样输入通道
· 单路5V模拟供电与1.71V至5V驱动电压
· 16位模数转换器 所有通道支持350kSPS采样率
· 双极性输入范围：±10V、±5V
· 模拟输入钳位保护功能
· 1MΩ模拟输入阻抗
· 片内集成基准电压源与缓冲器
· 片内过采样数字滤波器
· SPI兼容接口
· 工作温度范围：-40℃至85℃

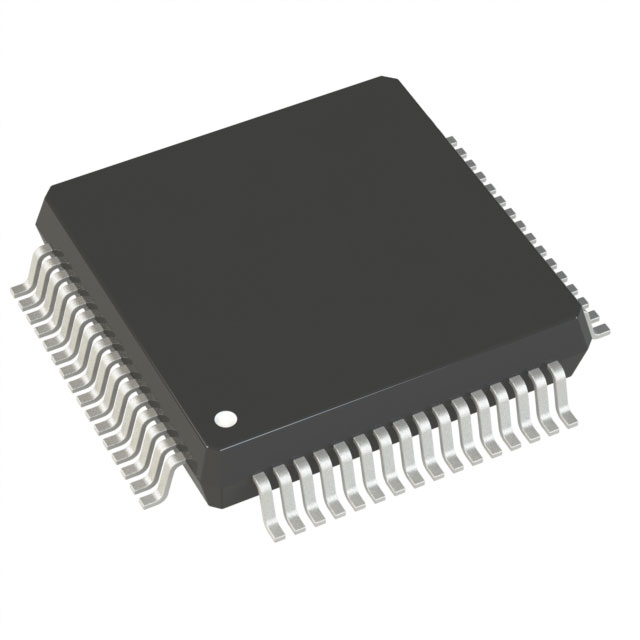

· 封装形式：LQFP10X10-64
应用
• 输电线监控设备
• 输电线保护继电器
• 电机控制装置
• 数据采集系统 (DAS)
• 工业自动化及控制系统
