认识常用电子元器件------电容
介绍
电容器（capacitor），通常简称其容纳电荷的本领为电容，用字母C表示，单位为F（法拉）。任何两个彼此绝缘且相隔很近的导体（包括导线）间都构成一个电容器。储存电荷、储存电能的被动元器件 。
一般用来临时小电池，存电、稳压、滤波。
常用单位：
python
1F = 1000mF # 毫法
1mF = 1000uF # 微法
1uF = 1000nF # 纳法
1nF = 1000pF # 皮法
日常板子最常见：μF、nF、pF核心作用
滤波
滤除电源杂波、高频干扰，让电压更纯洁。
作用：电源电路必备，防止电压跳动、设备死机。
稳压/退耦
芯片的引脚旁一般都会放小电容。
作用：瞬间电流不足时，电容放电补电，保证芯片稳定工作。
隔直通交
隔断直流电，允许交流电/信号通过。
作用：常用于信号隔离、音频、通信电路。
延时/充放电
利用电容慢慢充电、慢慢放电特性。
作用：做简单延时电路、复位电路、指示灯渐变。
名词解释
容量/额定容量
储存电荷的能力。
作用：容量越大，储电越多，滤波、储能能力越强。
额定耐压 / 耐压值
电容长期正常工作的最大电压。
常见：6.3V、16V、25V、35V、50V、400V
重点：
- 实际电路电压 必须小于耐压；
- 超压 → 击穿、短路、鼓包、爆炸。
极性：
- 有极性电容：铝电解、钽电容，分正负极，反接直接损坏。
- 无极性电容：陶瓷、薄膜、CBB 电容，不分正负，任意接。
ESR 等效串联电阻
电容内部等效内阻。
特点：ESR越小越好。
影响：ESR 大 → 滤波差、发热严重、电源纹波大、设备死机重启。
ESL 等效串联电感
电容引脚、内部结构带来的等效电感。
场景：高频电路关键，ESL 越小，高频滤波效果越好。
纹波电流
电容能长期承受的交流波动电流。
作用：电源电路中，纹波电流过大，电容发热老化、寿命缩短。
漏电流
电容充满电后，自身缓慢漏电的电流。
场景：
- 电解电容漏电流偏大；
- 精密电路、待机低功耗设备，要求漏电流越小越好。
介质损耗 / 损耗角正切 (tanδ)
电容工作时自身发热损耗。
损耗越小，效率越高、发热越少。
介质
电容两个极板中间的绝缘材料。
不同介质决定电容特性：
- 陶瓷介质：高频好、体积小
- 电解液介质：容量大、成本低
- 薄膜介质：耐压高、稳定性强
极板 / 电极
极板：储存电荷的金属片；
电极：引脚 / 焊盘，用来焊接到电路板。
封装
贴片封装：0402、0603、0805、1206（MLCC 贴片电容）
直插封装：径向电解、独石电容
安规电容
包含 X 电容、Y 电容
- X 电容：跨接火线零线，抑制差模干扰；
- Y 电容：火线对地、零线对地，抑制共模干扰；
- 特点：耐压高、抗雷击、击穿不会起火。
自愈特性
多见于薄膜 / 安规电容；
高压轻微击穿后，可自我修复，不会直接短路报废。
旁路电容 / 退耦电容
就近贴在芯片电源脚；
给芯片瞬时供电、滤除高频杂波，防止芯片干扰、死机。
滤波电容
电源输入 / 输出端大容量电容；
过滤电压杂波，让直流电更平滑。
耦合电容
利用隔直通交，传递交流信号、隔离直流电压。
去耦电容
和旁路类似，主要解决模块之间互相干扰。
充放电特性
电容慢慢充电、慢慢放电；
用于：复位电路、延时电路、指示灯渐变、掉电保持。
容量衰减 / 老化
长期高温、高压使用，容量慢慢变小。
鼓包 / 漏液
铝电解电容典型故障，内部电解液膨胀流出。
击穿短路
电压超标、老化导致绝缘介质损坏，两极直通。
开路 / 虚焊
引脚断裂、焊盘脱落，电路断路失效。
分类
陶瓷电容（MLCC贴片电容）
板子上最多 、最小 的黑色/米黄色贴片
优点：体积小、便宜、高频性能好
用途：电源滤波、芯片旁路、高频电路
电解电容（铝电解）
圆柱形、有正负极 （白线/减号为负极）
优点：容量大、便宜
用途：电源输入端大容量滤波
注意：
接反会鼓包、炸裂
钽电容
多为长方体（贴片式）或直插式（泪滴形），常见黄色、黑色、橙色
优点：体积小、稳定性强、价格贵、耐高温
用途：精密电路、工业控制、高端设备
注意：贴片式横线一段为正极，直插式长脚一段为正极
安规电容（X电容/Y电容）
X电容：方形扁盒
Y电容：圆片或小方块
优点：抗雷击、抗浪涌、EMC抗干扰
用途：家电、水表、燃气表、工业设备必用
电容常见损坏现象
- 鼓包、漏液、炸裂（电解电容最常见）
- 容量衰减、老化 → 设备不定期重启、死机
- 击穿短路 → 烧保险、板子不通电
- 虚焊、脱落 → 接触不良、间歇性故障

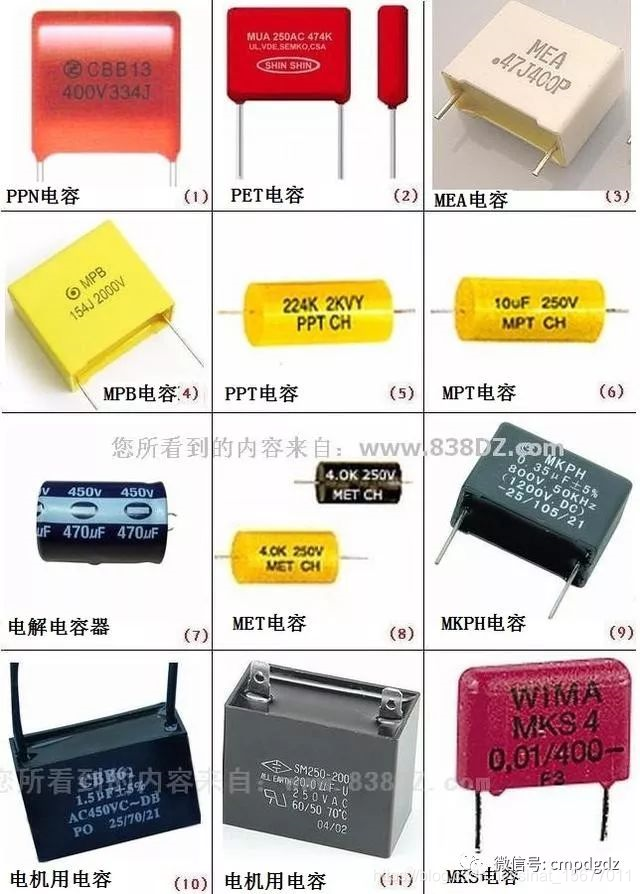

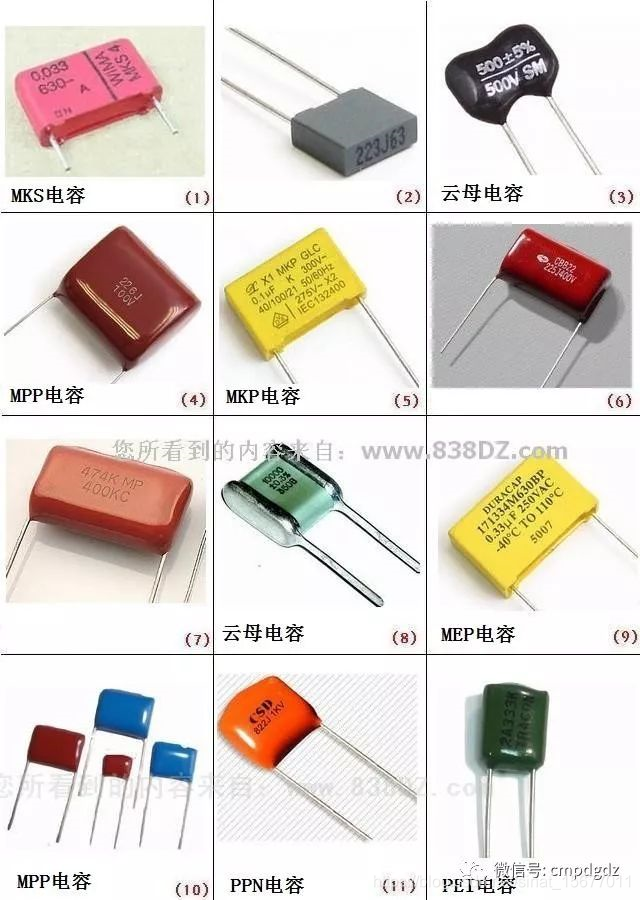

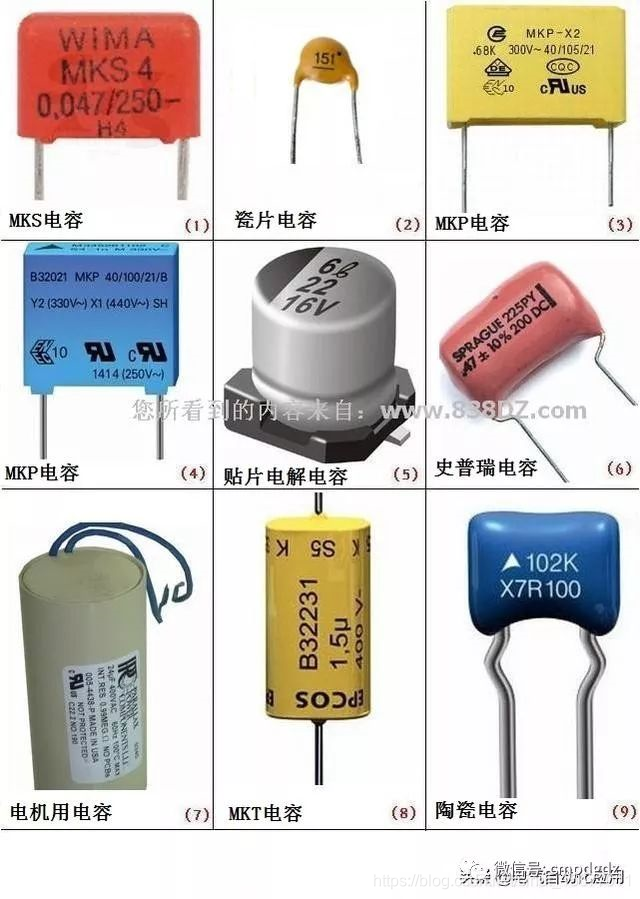

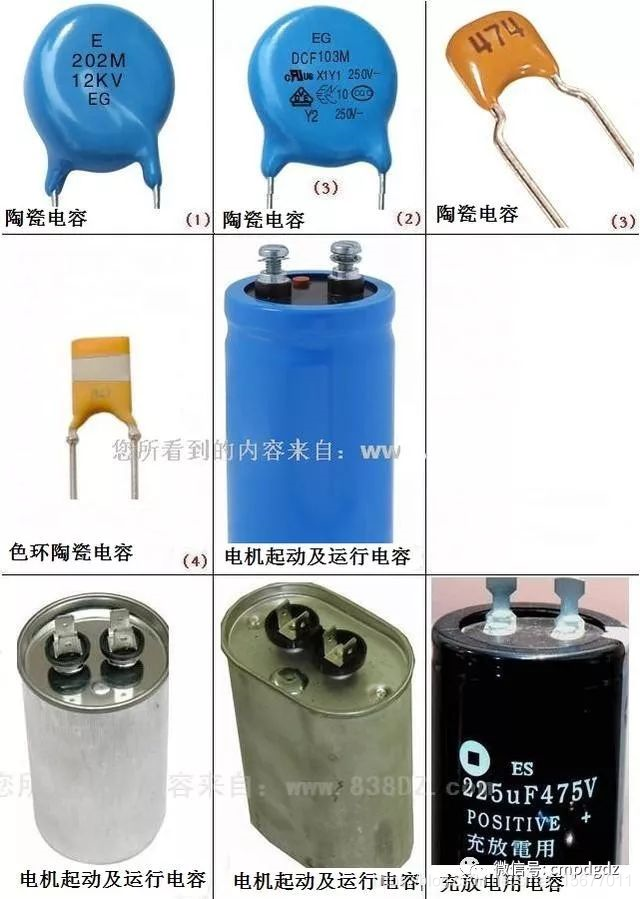

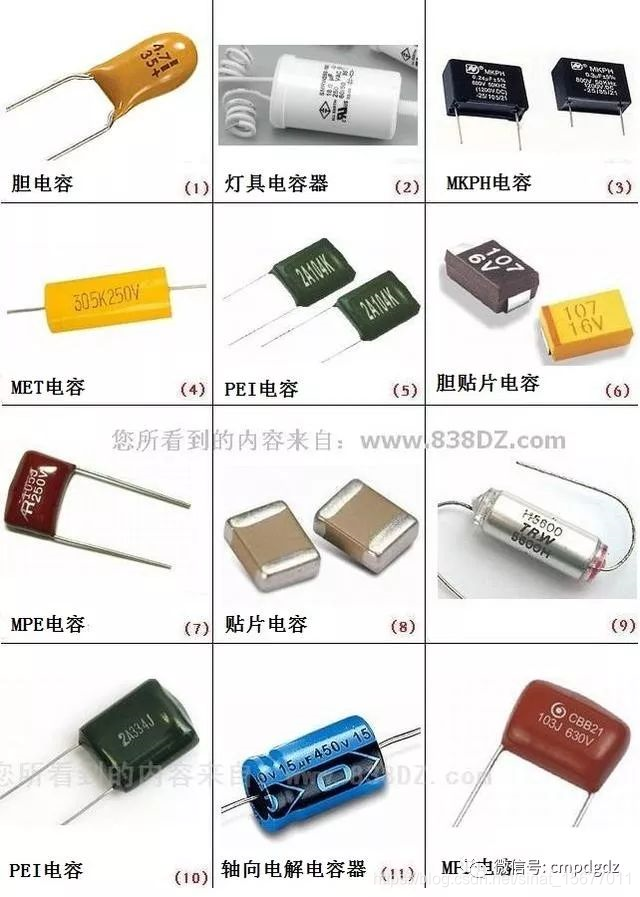

示例图
注：图片来源
