大家好，我是老张。上一章咱们把电源设计聊透了，板子供电稳了，MCU也跑起来了。接下来该让芯片和芯片之间"说话"（通信）了。
很多做嵌入式软件的兄弟觉得，通信嘛，不就是TX接RX、SCL接SCL，线连上代码写对就行了。可真到调试的时候，串口偶尔乱几个字节、I2C跑着跑着就挂死、SPI一上高速数据就出错、CAN总线换个终端电阻就不行......这些问题你如果只会从软件里调时序、加延时，能把你调到怀疑人生。
因为这些问题的根，一大半不在代码，在物理层 ------在电平、在走线、在终端电阻、在总线拓扑。这一章老张就带你逐一拆解四种最常用的嵌入式通信接口：UART、I2C、SPI、CAN，把它们的硬件特性和常见坑一次性说清楚。
目录
[1.1 UART的硬件本质](#1.1 UART的硬件本质)
[1.2 TTL串口、RS232、RS485------别混了](#1.2 TTL串口、RS232、RS485——别混了)
[1.3 波特率误差与采样时钟------时钟不准，通信必乱](#1.3 波特率误差与采样时钟——时钟不准，通信必乱)
[1.4 长线传输的振铃与反射](#1.4 长线传输的振铃与反射)
[2.1 I2C的硬件拓扑](#2.1 I2C的硬件拓扑)
[2.2 上拉电阻的选择------不是随便一个电阻就能用](#2.2 上拉电阻的选择——不是随便一个电阻就能用)
[2.3 I2C的死锁问题------总线挂死了怎么办？](#2.3 I2C的死锁问题——总线挂死了怎么办？)
[2.4 电平转换与总线隔离](#2.4 电平转换与总线隔离)
[3.1 SPI的硬件拓扑](#3.1 SPI的硬件拓扑)
[3.2 信号完整性问题------SPI不是线连上就能跑](#3.2 信号完整性问题——SPI不是线连上就能跑)
[3.3 多从设备的管理------CS引脚的坑](#3.3 多从设备的管理——CS引脚的坑)
[3.4 长线SPI怎么办？](#3.4 长线SPI怎么办？)
[4.1 CAN的硬件本质](#4.1 CAN的硬件本质)
[4.2 终端电阻------没有它总线就废了](#4.2 终端电阻——没有它总线就废了)
[4.3 总线拓扑与走线](#4.3 总线拓扑与走线)
[4.4 共模电压范围与隔离](#4.4 共模电压范围与隔离)
一、UART------最老牌的串口，坑一点不少
1.1 UART的硬件本质

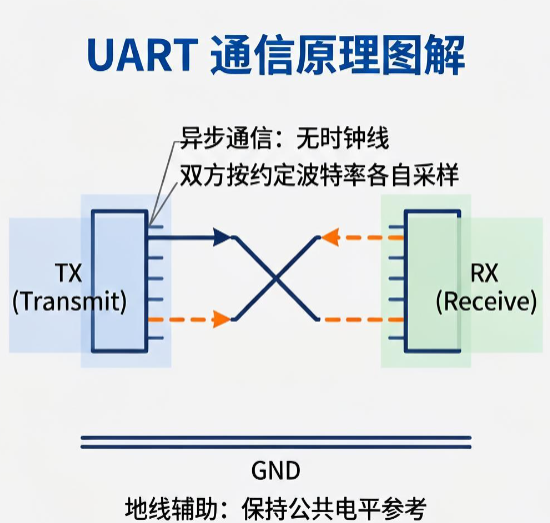

UART（通用异步收发传输器）是嵌入式世界最简单、最古老的通信方式。两根线：TX（发送）接对方RX（接收），RX接对方TX，再加一根地线。异步通信，没有时钟线，双方约定好波特率，各自按自己的时钟采样。
硬件上的关键点就两个：电平标准 和信号质量。
1.2 TTL串口、RS232、RS485------别混了
这是新手最容易搞混的概念。UART是协议 ，TTL/RS232/RS485是物理层标准，决定信号用什么样的电压来表示0和1。
TTL串口：就是MCU引脚直接出来的3.3V或5V逻辑电平。高电平是逻辑1，低电平是逻辑0。传输距离一般不超过一两米，板间通信够用。直接怼就行，成本为零。
RS232 ：把TTL电平转换成±12V左右的差分信号（对地），逻辑1是-3V到-15V，逻辑0是+3V到+15V。为什么搞这么高电压？为了抗干扰和长距离，最远能传15米左右。老式电脑后面的DB9串口就是RS232。嵌入式里想用RS232，加一颗MAX3232之类的电平转换芯片就行，注意外围电容值按芯片手册配，配错通信会出错。
RS485 ：工业上用得最多。它是差分信号，两根线A和B，A比B高0.2V以上是逻辑1，B比A高0.2V以上是逻辑0。因为是差分信号，对共模干扰天然免疫，传输距离能到千米级别，还能在一对线上挂多个设备（多点通信）。嵌入式里加一颗MAX485/SP3485芯片就能用。
翻车点：有兄弟直接用MCU的TTL串口拉出5米长线去通信，结果数据乱飞。TTL是单端信号，对地参考，长线上感应的共模噪声直接叠加在信号上，根本没抵抗力。长距离通信请自觉上RS485或者RS232，别用TTL硬扛。
1.3 波特率误差与采样时钟------时钟不准，通信必乱
UART接收端用自己的时钟去采样数据线，如果收发双方的时钟偏差太大，采样点就会逐渐漂移，最终采错位。
大多数MCU的UART用16倍过采样，即在每个数据位的中间位置采样。整帧的采样容差大约是±5%左右。所以双方波特率偏差不能太大。
两个常见坑：
-
内部RC振荡器跑串口：内部RC精度只有1%左右，常温还勉强，温度一变就可能偏到3%以上，两个设备一个偏正一个偏负，加起来就超过5%了，通信必出错。工业产品跑串口，老老实实上外部晶振。
-
非标准波特率：有些特殊外设要求非标波特率，但你的MCU的UART分频器可能产生不了准确值，实际波特率偏差过大。设计前先算一下分频误差，超过2%就要小心。
1.4 长线传输的振铃与反射
TTL信号在长线上传输，如果线缆特性阻抗不匹配，信号会在端点反射，产生"振铃"------在信号边沿后面跟着一串衰减的振荡。这个振荡如果幅度够大，可能被接收端误判为额外的数据脉冲。
解决办法：在信号线始端或终端串一个几十Ω的小电阻（比如22Ω~100Ω）吸收反射能量，或者在接收端对地并一个小电容滤除毛刺。当然最好的办法还是：别用TTL跑长线，换RS485。
二、I2C------两根线打天下，但时序是硬伤
2.1 I2C的硬件拓扑

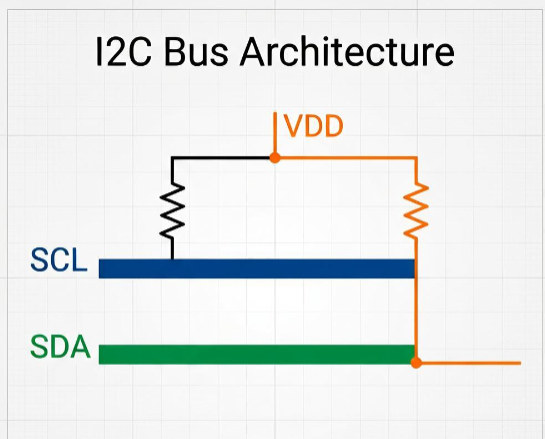

I2C是飞利浦搞出来的双线串行总线：SCL（时钟）和SDA（数据），两条线都通过上拉电阻拉到VDD，所有设备开漏输出接在上面，谁都可以拉低，但谁都不能主动拉高，释放后靠上拉电阻恢复高电平。
这根总线可以挂多个主设备和多个从设备，每个从设备有唯一的7位或10位地址。
2.2 上拉电阻的选择------不是随便一个电阻就能用
上一章提过一嘴，这里展开说透。I2C的上拉阻值直接决定了通信的可靠性和速度。
阻值太小：总线拉低时，上拉电阻会流过电流 VDD/R。3.3V/1kΩ=3.3mA，单个器件可能承受得住，但如果总线上有多个器件同时拉低，或者器件驱动能力弱，低电平就拉不实。低电平不够低（比如高于0.4V），接收端可能认不到逻辑0。
阻值太大：总线释放后，上拉电阻给总线寄生电容充电，上升沿会变缓。I2C规范要求上升时间在标准模式（100kHz）小于1000ns，快速模式（400kHz）小于300ns。用10kΩ上拉，总线电容100pF，RC时间常数1μs，上升沿超标，数据采样会出错。
实战选值：我用得最多的是3.3kΩ~4.7kΩ。100kHz随便跑，400kHz也从容。总线上设备多、线缆长、寄生电容大时，选小一点；追求低功耗时，选大一点降速用。
另外，上升沿太慢还会导致从机误触发。如果上升沿慢吞吞地爬过逻辑门限区域，线上的一点小干扰就可能产生一个毛刺，从机会把这个毛刺当成额外的时钟脉冲，导致状态机错乱，总线死锁。
2.3 I2C的死锁问题------总线挂死了怎么办？
I2C有一个经典故障：主设备正在读数据，突然一个干扰或复位，导致从设备还在等着输出下一个数据位，死死地把SDA拉低不释放，主设备想发停止条件却发现SDA一直被从设备拉着，总线彻底卡死。
解决方法：软件上，主设备检测到SDA被长时间拉低，可以手动翻转SCL，产生额外的时钟脉冲，让从设备把剩下的数据位"吐完"，释放SDA。硬件上，在SDA和SCL上各对地并一个几pF到十几pF的小电容，可以吸收毛刺减少误触发。
还有一种死锁场景：上电时序问题。如果MCU上电速度比外设快，MCU已经在操作I2C了，外设还没初始化完，外设可能会把SDA拉住。可以在MCU启动代码里加一段延时，等外设准备好。
2.4 电平转换与总线隔离
3.3V主控挂5V外设，或者3.3V主控挂1.8V传感器，就需要电平转换。I2C电平转换最经典的方案是老张在第3章讲过的双MOS管方案（两个N沟道MOS管加四个上拉电阻），成本几毛钱，双向自动转换，稳定可靠。
长距离I2C（比如超过一米）是作死行为。如果一定要远距离，上I2C缓冲器/延长器芯片（如PCA9515、P82B715），或者干脆换CAN/RS485。
三、SPI------高速是优势，高速也是麻烦
3.1 SPI的硬件拓扑

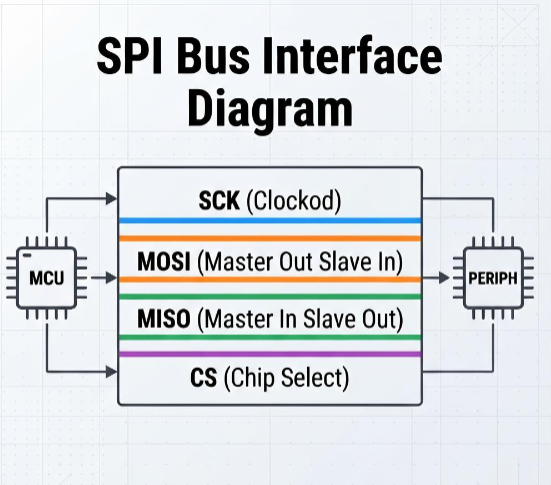

SPI是四线全双工总线：SCK（时钟）、MOSI（主出从入）、MISO（主入从出）、CS（片选）。主设备产生时钟，从设备响应。速度轻松上10MHz，快的能到50MHz以上。
硬件上看着简单，但高速就带来了高速的麻烦。
3.2 信号完整性问题------SPI不是线连上就能跑
SPI跑低速（几MHz以下），杜邦线随便飞都没问题。一上10MHz，信号质量问题全冒出来了。
时钟反射与振铃：SCK是高频方波，如果走线长且没有阻抗匹配，信号边沿会产生严重的振铃。从设备可能把一个振铃的毛刺当成额外的时钟沿，数据就被多移了一位，全乱套。
数据与时钟的偏移：MOSI和MISO的数据需要在SCK的采样沿之前稳定下来。高速时如果数据线走线比时钟线长太多，或者经过的过孔数不一样，数据到达的时间就会偏移，导致建立/保持时间不够，采样出错。做高速SPI的PCB，SCK、MOSI、MISO三根线最好做等长处理，走线差距控制在几十mil内。
串扰：SPI几根线并排走，一根线上的高速跳变会通过寄生电容耦合到旁边的线上。如果CS线被SCK串扰干扰，可能产生假动作，从设备莫名其妙被选中或释放。高速SPI走线时，线间距尽量拉大（至少2倍线宽），中间用地线隔离更好。
3.3 多从设备的管理------CS引脚的坑
SPI挂多个从设备，主控用不同的CS片选引脚来选中对应的从设备。看似简单，但有两个坑：
-
CS悬空：未被选中的从设备的CS引脚必须被拉到确定的高电平。如果悬空，干扰会让它随机被选中，跟正在通信的那个从设备在MISO上打架。给每个CS脚加一个10kΩ上拉电阻，选中时拉低，不选时上拉保持高，简单可靠。
-
MISO冲突：多个从设备的MISO都连在一起接主设备的MISO。如果两个从设备同时被选中（比如CS线被干扰），它们会同时在MISO上驱动输出，造成总线冲突，严重时烧IO口。所以CS的上拉和去干扰非常重要。
3.4 长线SPI怎么办？
SPI设计上就是板内通信，不适合拉长线。如果必须拉远（比如半米以上），几个保命招：
-
降速，降到1MHz以下甚至几百kHz。
-
串阻尼电阻，在SCK和MOSI/MISO的源端各串一个22Ω~100Ω的小电阻，吸收反射。
-
用差分转换芯片，把SPI信号转成LVDS差分信号传输，接收端再转回来。比如用SN65LVDS系列。
四、CAN总线------工业通信的扛把子
4.1 CAN的硬件本质
CAN（控制器局域网）是博世搞的差分总线，专为恶劣环境设计。两根线CAN_H和CAN_L，隐性电平（逻辑1）时两根线电压都在2.5V左右，差分电压接近0V；显性电平（逻辑0）时CAN_H约3.5V、CAN_L约1.5V，差分电压约2V。
因为是差分信号，对共模干扰天生免疫；因为用差分电压判0/1而不是绝对电压，抗干扰能力极强。嵌入式里加一颗CAN收发器（如TJA1050、SN65HVD230）就能用。
4.2 终端电阻------没有它总线就废了
CAN总线的两端必须各接一个120Ω的终端电阻，并联后总线等效阻抗60Ω。这个终端电阻的作用是吸收信号反射。
CAN信号在总线上是以电磁波形式传播的，传到总线端点时如果没有匹配的负载，信号会反射回来，跟正常信号叠加，造成振铃和误码。120Ω刚好匹配双绞线电缆的特性阻抗。
翻车实录：有次我调两块CAN通信，偶尔能通偶尔不通，数据错误率奇高。查代码查半天，最后发现是只焊了一端的终端电阻，忘记另一端也要焊。补上后瞬间稳定。CAN总线一定要两端各120Ω，缺一不可。
4.3 总线拓扑与走线
CAN要求总线拓扑是直线型，一根主线从头到尾，设备通过短支线挂在主线上。支线越短越好，一般不超过30cm（高速CAN）。不要搞成星型或者树形，各种反射叠加起来信号质量一塌糊涂。
线缆用双绞线，CAN_H和CAN_L绞在一起，共模干扰同时在两根线上感应相同的电压，差分接收时自动抵消。不要两根线分开走，共模抑制效果大打折扣。
4.4 共模电压范围与隔离
CAN节点之间的地电位可能相差几十伏（工业现场），所以CAN收发器有较宽的共模输入电压范围（如-7V到+12V）。如果地电位差可能更大，或者需要保护MCU，就要加隔离CAN方案：在MCU和CAN收发器之间加数字隔离器，收发器侧用隔离电源供电。
隔离CAN芯片如ISO1050、ADM3053，内部集成了隔离和收发器，用起来跟普通CAN一样，成本高一些，工业产品必备。
五、四种接口硬核对比
| 接口 | 线数 | 速度 | 距离 | 拓扑 | 电平 | 最大坑 |
|---|---|---|---|---|---|---|
| UART | 2+地 | 几十k~几Mbps | 米级(TTL)~千米(RS485) | 点对点(可多点485) | TTL/RS232/RS485 | 波特率误差、长线振铃 |
| I2C | 2 | 100k/400k/1Mbps | 板内，最长1-2米 | 多主多从总线 | 开漏+上拉 | 上拉阻值、死锁、上升沿慢 |
| SPI | 4+片选 | 几M~50Mbps | 板内，最长几十cm | 一主多从星形 | 推挽 | 高速信号完整性、CS悬空 |
| CAN | 2 | 最高1Mbps | 几十米到几千米 | 直线型总线 | 差分 | 终端电阻缺失、拓扑错误 |
六、本章总结
这一章老张把嵌入式最常用的四种通信接口的硬件特性过了一遍。记住几个核心要点：
-
UART：电平标准要分清（TTL/RS232/RS485），长距离别用TTL硬扛，波特率误差要从时钟源头控制。
-
I2C：上拉电阻不是随便选的，要算上升时间；死锁了别急着断电，试试手动翻SCL；上升沿太慢容易被干扰误触发。
-
SPI：低速随便飞，高速要讲究信号完整性------走线等长、阻抗匹配、远离干扰源。CS别悬空。
-
CAN ：终端电阻两端各120Ω（总线上很多设备点，只接首尾两个节点），一个不能少；总线用双绞线走直线拓扑，工业场景上隔离。
通信硬件层的坑，调试软件解决不了，只能在画原理图和Layout的时候提前预防。
