长芯微LCMDC8588完全P2P替代ADS8588,是一款16位、8通道同步采样的逐次逼近型(SAR)模数转换器

描述

LCMDC8588是一款16位、8通道同步采样的逐次逼近型(SAR)模数转换器。每个通道均配备完整的模拟前端,以及每通道采样率达500 kSPS的ADC。该模拟前端具有输入钳位电路、输入阻抗高达1 MΩ的可编程增益放大器(PGA)、带宽为200 kHz的低通滤波器以及ADC输入驱动器。

该器件内置带缓冲器的精密基准电压源,可为ADC提供驱动。数字接口支持串行、并行和并行字节通信模式,可与各类主控制器配合使用。

LCMDC8588采用单5V电源供电时可接受±10V或±5V真双极性输入信号。其高输入阻抗特性允许直接连接变压器或其他传感器,无需外部驱动电路。

具备零延迟转换特性与高性能表现,使得该器件非常适合工业自动化与控制应用场景。

特性

• 8路同步采样输入

• 单路5V模拟供电与1.71V至5V数字接口电压

• 16位模数转换器 所有通道支持500kSPS采样率

• 双极性输入范围:±10V、±5V

• 高模拟带宽:200kHz

• 模拟输入钳位保护

• 1MΩ模拟输入阻抗

• 片内基准电压源与缓冲器

• 片内过采样数字滤波器

• SPI兼容接口

• 工作温度范围:-40℃至125℃

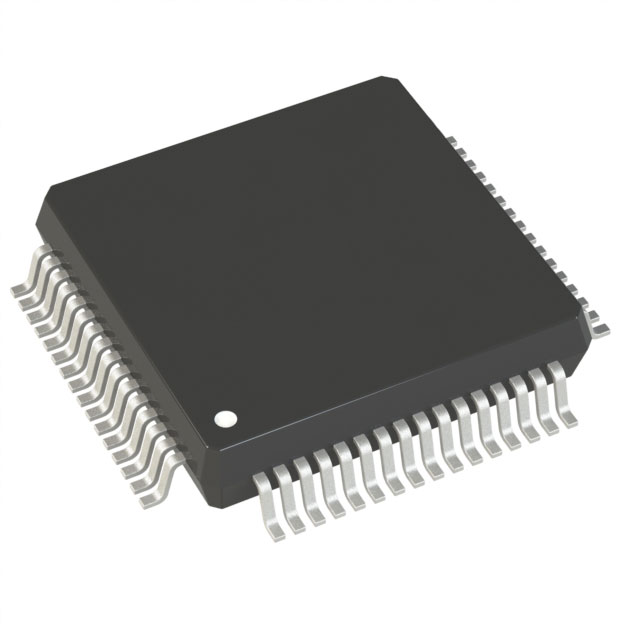

• 封装规格:LQFP10X10-64

应用

• 电源线路监控器

• 电源线路保护继电器

• 电机控制

• 数据采集系统(DAS)

• 工业自动化与控制
