2026最新Next-AI-Draw-io全攻略：AI驱动专业图表生成，Docker/Node.js本地部署零踩坑指南

文章摘要

在技术研发、文档撰写、答辩汇报、方案设计等场景中，流程图、架构图、时序图的绘制往往占用大量时间，新手还极易出现布局混乱、符号不规范、复用性差、反复修改等问题。2026年持续迭代的开源AI绘图工具Next-AI-Draw-io，完美解决这一核心痛点------它将大语言模型的自然语言理解能力与draw.io（diagrams.net）的原生全功能编辑能力深度融合，只需通过自然语言描述，即可秒生成可二次编辑的专业级图表，支持图片/PDF多模态转绘、20+大模型厂商切换、私有化本地部署、离线桌面端使用，全面保障数据隐私与使用灵活性。

本文针对零基础开发者，从核心能力解析、部署前置准备、Docker/Node.js双方案本地部署全流程、桌面端一键安装、实战提示词模板、全场景高频报错排查、新手FAQ七大核心维度，打造一套完整可落地的实操指南，助力开发者零踩坑上手这款高效AI绘图工具，彻底告别画图内耗✨。

📊 全文核心知识思维导图

Next-AI-Draw-io 2026全攻略
核心能力全解析
部署前置准备
全平台安装部署方案
实战提示词模板
高频报错全排查
新手FAQ问答
进阶玩法拓展
项目定位与技术栈
LLM驱动自然语言绘图
多模态内容转绘
全厂商多模型兼容
draw.io原生编辑
版本控制与离线支持
基础环境配置要求
API Key获取与模型选型
桌面端一键安装
Docker一键部署
Node.js源码部署
内网/离线部署方案
部署后验证与配置
提示词万能公式
高频场景模板
优化技巧
部署类报错
功能使用类报错
模型/API类报错
部署相关问题
功能使用问题
商业与版权问题
进阶配置问题
MCP服务器集成
命令行批量生成
本地离线模型配置
多端协同使用

一、Next-AI-Draw-io 核心能力全解析✨

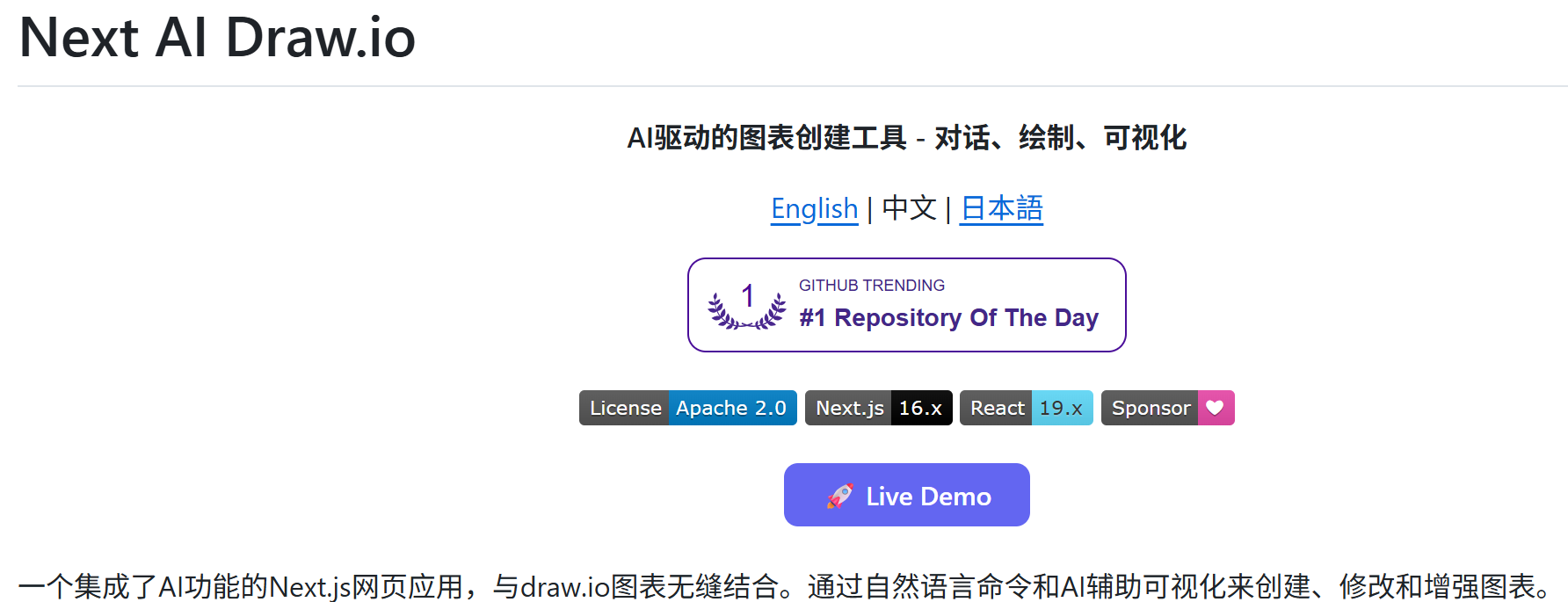

Next-AI-Draw-io是GitHub开发者DayuanJiang开源的AI增强型绘图工具，基于Next.js全栈框架开发，深度集成draw.io原生编辑器，截至2026年4月已完成多次核心功能迭代，是目前开源生态中完成度最高、适配性最强的AI绘图工具之一。

1.1 项目核心定位与技术栈

项目核心定位是「自然语言驱动的全场景专业绘图工具」，彻底解决传统绘图工具"手动拖拽效率低、规范度不足、复用性差、学习成本高"的痛点，核心技术栈如下：

技术组件 核心作用 补充说明
Next.js 前端框架与路由管理 支持SSR/SSG，兼顾本地部署、桌面端与云端部署
Vercel AI SDK 多模型流式响应与对接 统一封装20+大模型厂商的API，大幅降低适配成本
react-drawio 图表渲染与双向编辑 原生对接draw.io能力，生成的XML可直接在draw.io中打开编辑
MCP服务器 大模型工具扩展 支持Claude Desktop、Cursor、VS Code等AI客户端直接调用
Electron 跨平台桌面端封装 内置draw.io离线包，支持Windows/macOS/Linux全平台离线使用

1.2 2026年4月最新版核心功能亮点

  1. LLM驱动的自然语言绘图
    无需手动拖拽元素、调整连线，通过自然语言描述即可生成符合行业规范的全品类图表，底层通过大模型解析用户指令，生成draw.io标准XML格式，实现「文字→可编辑矢量图表」的端到端转换。支持流程图、架构图、UML图、时序图、ER图、思维导图、网络拓扑图等全场景绘图需求。
  2. 多模态内容转绘（核心优势）
    支持图片、PDF、文本文件上传，通过OCR识别+AI重构，将静态图表、手绘草图、文档中的结构化内容，转换为可自由编辑的矢量图表。2026年4月13日最新更新已支持通义千问QvQ（Qwen Visual QA）视觉模型的高精度图片输入，图表还原度大幅提升。
  3. 全厂商多模型兼容
    原生支持20+主流大模型厂商，包括字节跳动豆包、DeepSeek、OpenAI、Anthropic Claude、Google Gemini、AWS Bedrock、通义千问、Ollama等，除AWS Bedrock与OpenRouter外，所有厂商均支持自定义API端点，完美适配私有化部署的大模型。
    专项优化：Claude系列模型已针对云架构图标完成专项训练，生成AWS/GCP/Azure架构图的精准度显著优于其他模型。
  4. draw.io原生编辑能力无缝集成
    生成的图表并非静态图片，而是完整兼容draw.io的原生格式，可直接在工具内完成布局调整、样式修改、元素增删、注释添加、动画连接器设置等全功能操作，支持导出 .drawio、PNG、SVG、PDF等多种格式，完美适配技术文档、答辩PPT、项目方案、招投标文件 等场景。
  5. 完整的版本控制与离线支持
    自动跟踪图表的全量修改历史，每次AI编辑、手动修改均会生成独立版本，支持一键查看、回滚历史版本，彻底避免误操作导致的内容丢失；Electron桌面端已内置draw.io离线包，无网络环境下可正常使用基础编辑功能，搭配本地Ollama模型可实现完全离线的AI绘图。
  6. MCP服务器扩展能力
    原生支持Model Context Protocol（模型上下文协议），可在Claude Desktop、Cursor、VS Code等AI客户端中直接调用，实现「AI对话生成→浏览器实时预览→全功能编辑」的闭环，是2026年AIGC研发提效的核心玩法。
  7. 多端部署与一键分发
    支持在线Demo、Docker私有化部署、Node.js源码部署、Electron桌面端（Windows/macOS/Linux）、腾讯云EdgeOne Pages、Vercel、Cloudflare Workers等多种部署方式，一键即可完成云端分发，适配个人与企业级不同场景需求。

点击这里在线使用

二、🔧 部署前置准备（必做，新手零遗漏）

无论选择哪种部署/安装方案，均需完成以下前置准备，从根源避免部署过程中出现踩坑。

2.1 基础环境要求

部署方案 环境要求 推荐版本
桌面端一键安装 无额外环境依赖 Windows 10+/macOS 12+/Ubuntu 20.04+
Docker一键部署 Docker Desktop 25.0+ 稳定版，Windows需开启WSL2后端
Node.js源码部署 Node.js、Git Node.js 20.x/22.x LTS版本，Git 2.40+

术语解释：

  • LTS：Long Term Support，长期支持版本，相比最新版稳定性更高、兼容性更好，是生产环境与本地部署的首选。
  • WSL2：Windows Subsystem for Linux 2，Windows系统下的Linux子系统，是Docker Desktop在Windows上的官方推荐运行环境。
  • MCP：Model Context Protocol，模型上下文协议，是大模型与外部工具交互的标准化协议，可实现AI客户端与绘图工具的无缝打通。

2.2 大模型API Key获取与选型

工具的AI生成能力依赖大模型API，需提前获取对应厂商的API Key，新手选型参考如下（2026年4月最新验证）：

模型厂商 新手友好度 免费额度 优势场景 官方直链
DeepSeek ⭐⭐⭐⭐⭐ 注册即赠高额免费额度，足够新手使用1-2个月 复杂流程图、时序图、逻辑类图表 DeepSeek开放平台
字节跳动豆包 ⭐⭐⭐⭐⭐ 火山引擎方舟平台注册赠500K免费tokens 通用场景、中文理解优化、多模态转绘 火山引擎方舟平台
Anthropic Claude ⭐⭐⭐⭐ 新用户赠免费额度 云架构图、复杂系统架构图、长流程逻辑 Anthropic开放平台
Ollama本地模型 ⭐⭐⭐ 完全免费，无额度限制 完全离线部署、隐私敏感数据场景 Ollama官方网站
通义千问 ⭐⭐⭐⭐ 阿里云注册用户赠免费额度 多模态图片转绘、中文场景优化 阿里云百炼平台

使用说明：

  • 新手建议：如果是初学者，推荐优先尝试DeepSeek或字节跳动豆包，因为它们的新手友好度高且提供充足的免费额度。
  • API Key获取：在使用前，请访问各厂商的官方直链注册并获取API Key。确保阅读相关文档以了解使用限制和最佳实践。
  • 场景适配：根据需求选择模型，例如，复杂逻辑图表可优先考虑DeepSeek，而多模态任务则适合通义千问。
  • 隐私考虑：如果涉及敏感数据，Ollama本地模型是理想选择，因为它支持完全离线部署。

关键提醒：API Key是模型调用的唯一凭证，请勿泄露给他人，避免产生额外费用；本地部署时，API Key仅存储在本地环境或浏览器本地存储中，不会上传至任何第三方服务器。

三、🚀 全平台安装部署全流程（2026最新验证）

本文提供4种标准化部署/安装方案，新手优先选择桌面端一键安装或Docker一键部署，无需配置开发环境，一分钟即可完成安装；有自定义功能、二次开发、企业级私有化部署需求的开发者，可选择Node.js源码部署或内网离线部署方案。

3.1 桌面端一键安装（新手首选，零配置）

官方提供了Windows、macOS、Linux全平台的原生桌面安装包，无需配置任何环境，下载安装即可使用，还内置了draw.io离线包，支持无网络环境下的基础编辑功能。

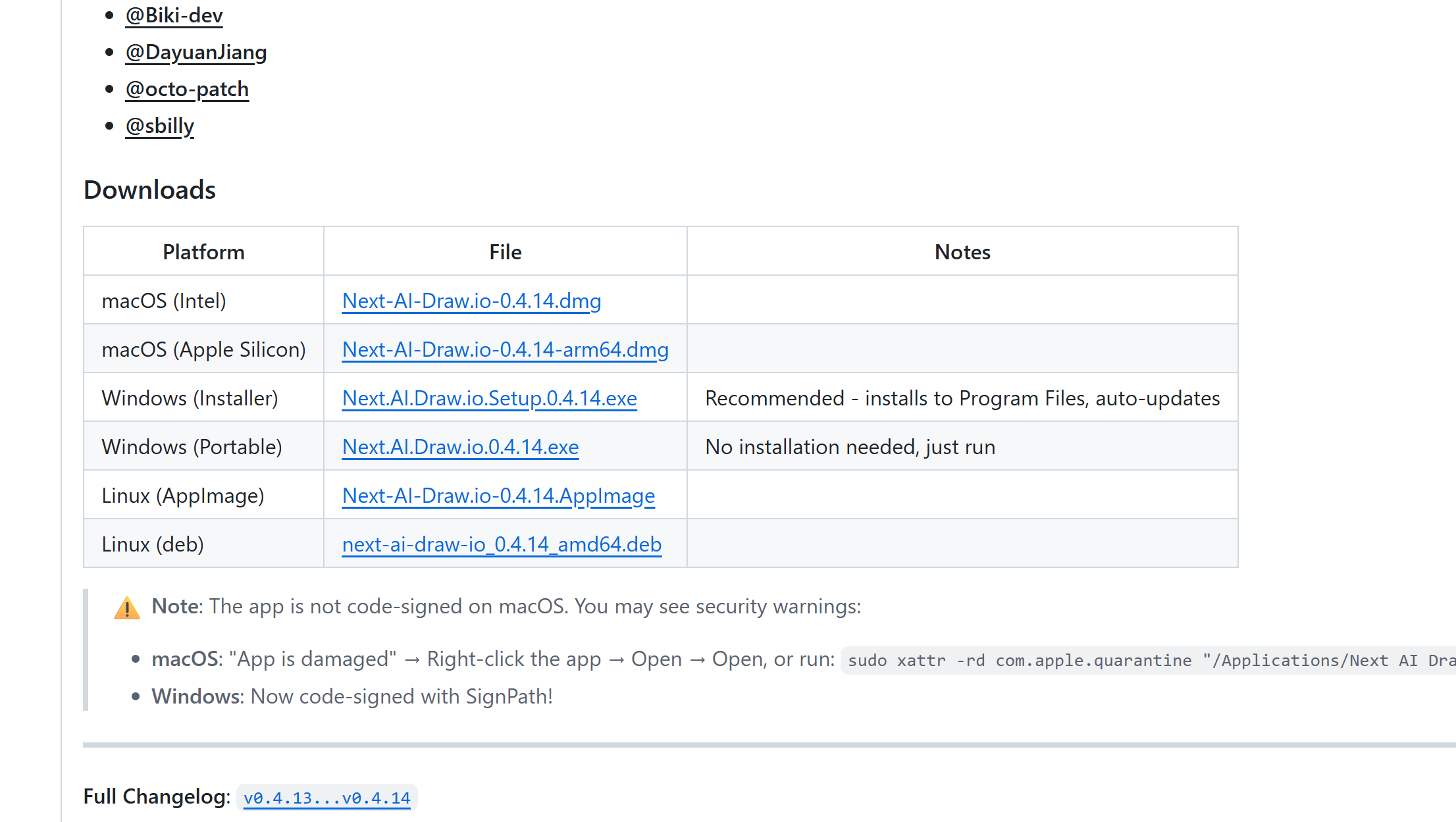

Windows (Installer) Next.AI.Draw.io.Setup.0.4.15.exe Recommended - installs to Program Files, auto-updates

推荐版本 - 安装至程序目录，支持自动更新

操作系统 安装步骤
Windows 1. 前往项目GitHub Releases页面下载最新的.exe安装包 2. 双击安装包，按照向导完成安装，勾选「添加到系统PATH」（关键步骤） 3. 安装完成后，在桌面或开始菜单找到Next AI Draw.io，点击启动即可使用
macOS 1. 前往项目GitHub Releases页面下载最新的.dmg安装包 2. 双击打开.dmg文件，将应用拖拽到Applications文件夹完成安装 3. 启动台找到应用点击启动，首次启动右键选择「打开」，绕过系统安全限制
Linux 1. 前往项目GitHub Releases页面下载最新的.rpm/.deb安装包 2. 终端执行sudo dpkg -i next-ai-draw-io_xxx.deb（Debian/Ubuntu）或sudo rpm -i next-ai-draw-io-xxx.rpm（CentOS/RHEL） 3. 安装完成后，在应用列表中点击启动即可

安装验证：安装完成后，打开终端执行next-ai-draw --version，若输出版本号，说明安装成功。

3.2 Docker一键部署（私有化首选，零环境依赖）

Docker部署方案通过容器化技术，将项目运行环境、依赖包、代码全部打包在官方镜像中，无需手动配置Node.js、依赖等开发环境，一条命令即可完成私有化部署，最大程度降低新手部署门槛。

步骤1：安装并启动Docker Desktop
  1. 前往
    Docker官方网站，下载对应操作系统的Docker Desktop稳定版；
  2. Windows系统安装时，需勾选「Use WSL 2 instead of Hyper-V」，macOS系统需选择对应芯片架构（Apple Silicon/Intel）；
  3. 安装完成后，启动Docker Desktop，等待底部状态栏显示「Docker Desktop running」，即为启动成功。
步骤2：执行一键部署命令

打开终端（Windows使用PowerShell/CMD，macOS/Linux使用系统终端），输入以下命令，可直接复制运行：

bash 复制代码
# Docker一键部署命令（2026年4月最新版）
docker run -d \
  -p 6002:6002 \
  --name next-ai-draw-io \
  --restart=always \
  dayuanjiang/next-ai-draw-io:latest

命令参数逐行解析：

  • docker run：Docker创建并启动容器的核心命令
  • -d：全称detach，后台运行容器，终端关闭后容器仍可正常运行
  • -p 6002:6002：全称publish，端口映射，格式为「宿主机端口:容器内端口」，将容器内的6002端口映射到本地电脑的6002端口，实现外部访问（项目官方默认端口为6002）
  • --name next-ai-draw-io：为容器设置自定义名称，方便后续停止、重启、查看日志等管理操作
  • --restart=always：容器自动重启策略，包含开机自启、异常崩溃自动重启、Docker启动后自动拉起容器
  • dayuanjiang/next-ai-draw-io:latest：项目官方镜像地址，latest表示拉取最新稳定版本
步骤3：容器运行状态验证

执行部署命令后，等待30-60秒（镜像拉取速度取决于网络环境），执行以下命令查看容器运行状态：

bash 复制代码
# 查看当前正在运行的Docker容器
docker ps

若输出结果中包含next-ai-draw-io容器，且状态为Up，说明容器启动成功。此时打开浏览器，访问http://localhost:6002，即可进入Next-AI-Draw-io的主界面，部署核心流程完成✅。

补充：Docker Compose长期部署方案（推荐企业/长期使用）

对于需要长期运行、固定配置、内网部署的场景，推荐使用docker-compose进行管理，配置更清晰，维护更方便。

  1. 新建docker-compose.yml文件，粘贴以下内容（替换为自己的API Key）：
yaml 复制代码
# docker-compose.yml 2026最新版，兼容Docker Compose V2
version: '3.8'
services:
  next-ai-draw-io:
    # 项目官方最新镜像
    image: dayuanjiang/next-ai-draw-io:latest
    # 容器名称，可自定义
    container_name: next-ai-draw-io
    # 端口映射，可修改左侧宿主机端口
    ports:
      - "6002:6002"
    # 自动重启策略，开机自启、异常自动恢复
    restart: always
    # 环境变量配置，可直接在这里配置模型参数，无需修改容器内文件
    environment:
      # AI服务提供商，与API Key对应
      - AI_PROVIDER=deepseek
      # 你的API Key，从对应平台控制台获取
      - API_KEY=sk_xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx
      # 使用的模型名称，需与服务商完全匹配
      - MODEL=deepseek-chat
  1. 在文件所在目录打开终端，执行以下命令一键启动：
bash 复制代码
# 后台启动容器
docker compose up -d
# 查看容器运行状态
docker compose ps
# 实时查看容器日志（排查问题时使用）
docker compose logs -f next-ai-draw-io
补充：Docker容器常用管理命令
命令 核心作用
docker stop next-ai-draw-io 停止运行中的容器
docker restart next-ai-draw-io 重启容器（配置修改、异常时使用）
docker logs -f next-ai-draw-io 实时查看容器运行日志，排查部署失败问题
docker rm -f next-ai-draw-io 强制删除容器（重新部署时使用）
docker pull dayuanjiang/next-ai-draw-io:latest 拉取最新版镜像，用于版本更新

3.3 Node.js源码部署（进阶自定义，全可控）

Node.js源码部署适合需要修改源码、自定义功能、二次开发的开发者，可完全掌控项目的所有代码与配置，步骤如下：

步骤1：安装Node.js与Git

  1. Node.js安装

    前往 Node.js 官方中文网站，下载 20.x/22.x LTS 版本，安装时务必勾选「Add to PATH」，将 Node.js 添加到系统环境变量。
    Node.js全平台安装教程

  2. Git安装

    前往 Git 官方网站，下载对应系统版本，默认安装即可。
    git安装指南

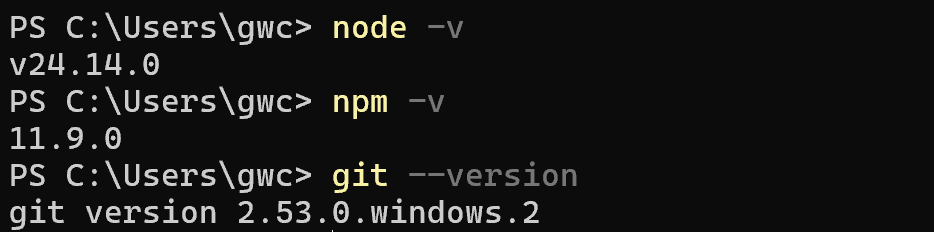

  3. 安装验证：关闭所有终端窗口，重新打开，执行以下命令，若输出版本号，说明安装成功：

bash 复制代码
# 验证Node.js安装
node -v
# 验证npm安装（Node.js自带）
npm -v
# 验证Git安装
git --version
步骤2：克隆项目仓库到本地

打开终端，切换到你想要存放项目的目录，执行以下命令克隆仓库：

bash 复制代码
# 官方GitHub仓库克隆（网络良好推荐）
git clone https://github.com/DayuanJiang/next-ai-draw-io.git

# 国内GitCode镜像克隆（GitHub访问慢推荐）
git clone https://gitcode.net/mirrors/DayuanJiang/next-ai-draw-io.git

# 进入项目根目录（必须执行，否则后续命令会报错）
cd next-ai-draw-io
步骤3：配置镜像源与安装项目依赖

推荐使用pnpm作为包管理器，相比npm速度更快，依赖管理更高效，可有效避免版本冲突问题。

  1. 全局安装pnpm（已安装可跳过）：
bash 复制代码
# npm全局安装pnpm
npm install -g pnpm

# 配置pnpm国内淘宝镜像源，大幅提升下载速度
pnpm config set registry https://registry.npmmirror.com
  1. 安装项目依赖：
bash 复制代码
# pnpm安装依赖（推荐）
pnpm install

# 若pnpm安装失败，可改用npm兼容方案
# npm config set registry https://registry.npmmirror.com
# npm install
步骤4：配置环境变量（核心关键步骤）

项目根目录中的env.example是环境变量模板文件，需复制生成.env.local文件（Next.js项目默认读取的本地环境变量文件），并配置核心参数。

  1. 复制环境变量模板文件：
bash 复制代码
# Windows系统（PowerShell/CMD）
copy .env.example .env.local

# macOS/Linux系统（终端）
cp .env.example .env.local
  1. 打开.env.local文件（推荐使用VS Code等专业代码编辑器），配置核心参数，以下是完整可直接套用的模板：
bash 复制代码
# .env.local 2026最新版环境变量配置模板
# ============== 核心必填参数 ==============
# AI_PROVIDER：AI服务提供商，可选值：doubao, deepseek, openai, anthropic, gemini, aws-bedrock, qwen等
AI_PROVIDER=deepseek
# API_KEY：对应服务商的API密钥，从对应平台控制台获取
API_KEY=sk_xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx
# MODEL：使用的模型名称，需与AI_PROVIDER完全匹配
MODEL=deepseek-chat

# ============== 可选配置参数 ==============
# API_BASE_URL：API请求地址，非官方端点/私有化部署需修改，默认留空使用官方地址
# API_BASE_URL=https://api.deepseek.com/v1
# MAX_TOKENS：单次生成最大token数，限制AI生成长度，默认10000
MAX_TOKENS=10000
# AI_MODELS_CONFIG：服务端多模型配置，JSON格式，管理员可配置全局可用模型，无需用户个人API Key
# AI_MODELS_CONFIG=[{"provider":"deepseek","model":"deepseek-chat","apiKey":"sk_xxx"}]
# 内网部署必填：draw.io离线服务地址，构建时生效，运行时修改无效
# NEXT_PUBLIC_DRAWIO_BASE_URL=http://你的内网服务器IP:8080/

关键提醒：

  1. Windows系统请勿使用自带记事本保存文件，避免生成BOM头导致环境变量读取失败；
  2. NEXT_PUBLIC_开头的变量为构建时变量，会被打包到JS代码中，必须在构建前配置完成，运行时修改无效。
步骤5：启动开发服务器

环境变量配置完成后，执行以下命令启动开发服务器：

bash 复制代码
# pnpm启动开发服务器（推荐）
pnpm dev

# npm启动开发服务器
npm run dev

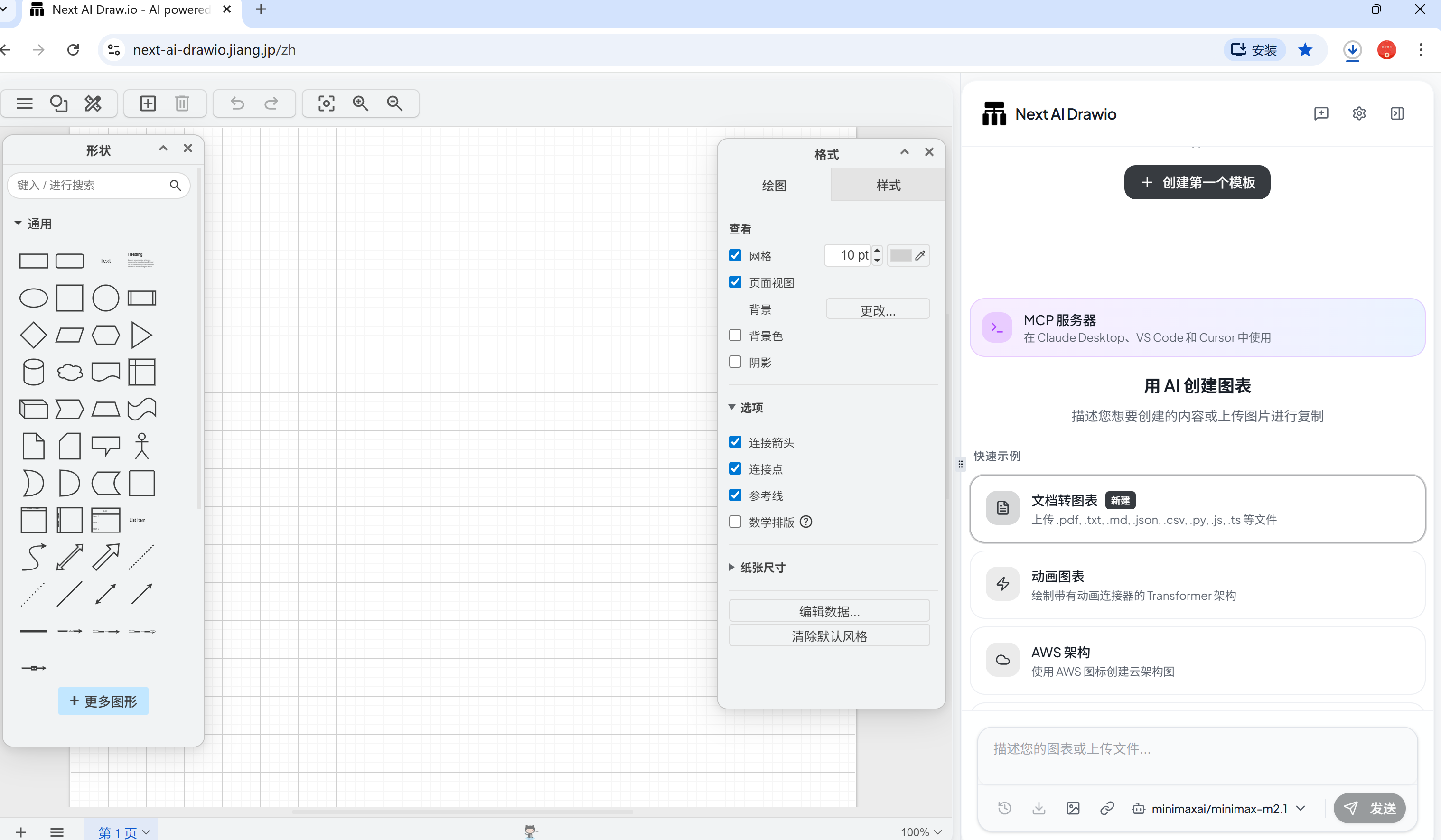

启动成功后，终端会输出Local: http://localhost:6002，此时打开浏览器，访问http://localhost:6002，即可进入工具主界面，源码部署完成✅。

3.4 内网/离线部署方案（企业级专属）

针对内网、无公网环境的部署需求，可通过以下方案实现离线部署，核心解决内网无法访问embed.diagrams.net的问题：

  1. 先在内网部署draw.io离线服务，执行以下Docker命令：
bash 复制代码
# 部署draw.io离线服务
docker run -d -p 8080:8080 --name drawio-offline jgraph/drawio:latest
  1. 修改Next-AI-Draw-io的Docker构建配置，在docker-compose.yml中添加构建参数，指定内网draw.io地址：
yaml 复制代码
version: '3.8'
services:
  drawio-offline:
    image: jgraph/drawio:latest
    ports: ["8080:8080"]
    restart: always
  next-ai-draw-io:
    build:
      context: ./next-ai-draw-io # 项目源码目录
      args:
        - NEXT_PUBLIC_DRAWIO_BASE_URL=http://你的内网服务器IP:8080/
    ports: ["6002:6002"]
    env_file: .env.local
    restart: always
  1. 在外网完成镜像构建后，将镜像导出拷贝到内网服务器，导入后即可启动使用，实现完全离线部署。

3.5 部署后基础配置（必做）

部署完成后，首次进入工具需完成以下基础配置，确保AI生成功能正常使用：

  1. 点击页面聊天面板中的「设置」图标（齿轮形状），核对模型提供商、API Key是否与配置文件一致；
  2. 选择对应厂商的可用模型，点击「保存配置」，配置信息仅存储在浏览器本地，不会上传至服务器；
  3. 在左侧输入框中输入测试指令，例如「生成一个简单的用户注册流程图，包含输入、校验、提交、结果反馈四个节点」，点击发送，测试是否能正常生成图表。

四、📝 实战提示词模板（2026模型适配，开箱即用）

很多新手使用时，因描述不清晰导致生成的图表不符合预期，以下提供通用提示词万能公式、高频场景模板与优化技巧，适配2026年最新版模型，可直接修改套用。

4.1 通用提示词万能公式

复制代码
生成一张【图表类型】，【布局方向】，【风格与配色】，符合【使用场景】规范。
核心内容：【详细描述图表的结构、节点、流程、层级关系，分点说明】
要求：
1. 【符号规范要求，如标准流程图符号、UML规范等】
2. 【布局要求，如箭头清晰、无交叉、节点间距均匀等】
3. 【内容要求，如节点文字简洁、标注核心作用等】
4. 生成标准draw.io XML格式，确保XML语法正确，无标签闭合错误，可直接二次编辑

4.2 高频场景模板

模板1：软件/业务流程图（最常用）
复制代码
生成一张标准横向流程图，专业简洁风格，蓝白主色调，符合技术文档规范。
流程内容：
1. 流程开始
2. 用户在前端页面输入账号、密码及图形验证码
3. 前端进行基础参数校验
   - 校验失败：提示用户补全信息或重新输入验证码，返回输入步骤
   - 校验成功：将请求参数加密后，发送至后端登录接口
4. 后端接收请求，解密参数后，查询数据库验证账号密码正确性
5. 验证结果分支判断
   - 验证通过：生成JWT登录凭证，存储用户会话信息，返回成功响应，跳转至首页
   - 验证失败：返回对应错误提示，前端展示错误信息，返回输入步骤
6. 流程结束

要求：
1. 使用标准流程图符号：椭圆表示开始/结束，矩形表示操作步骤，菱形表示判断节点
2. 箭头走向清晰，布局无交叉，节点间距均匀
3. 每个节点文字简洁明了，单节点不超过15个字
4. 生成标准draw.io XML格式，可直接二次编辑
模板2：系统架构图（技术文档必备）
复制代码
生成一张纵向分层系统架构图，专业技术风格，灰蓝沉稳配色，适配技术博客与方案文档。
分层内容（从顶层到底层）：
1. 接入层：Nginx负载均衡器（处理静态资源、请求转发、反向代理、跨域处理）、CDN静态资源加速
2. 应用层：SpringBoot后端微服务集群，包含用户服务、订单服务、支付服务、消息服务
3. 中间件层：Redis缓存、RocketMQ消息队列、Elasticsearch搜索引擎、Sentinel限流熔断
4. 数据层：MySQL主从架构（主库写入、从库读取）、MinIO对象存储
5. 基础设施层：云服务器ECS、防火墙、监控告警系统、日志收集系统

要求：
1. 每层用矩形框包裹，标注层级名称，层级之间用箭头标注数据流向
2. 每个组件标注名称与核心作用，关键组件使用对应官方图标
3. 布局整齐，层级清晰，无组件重叠与箭头交叉
4. 生成标准draw.io XML格式，支持修改组件与导出PNG/SVG格式
模板3：技术知识点树形结构图（博客/笔记配图）
复制代码
生成一张横向树形结构图，浅蓝+白色柔和配色，适配技术博客内插入，字体大小适配阅读场景。
结构内容：
Java IO 核心知识点体系
├── File类（文件与目录操作核心类）
│   ├── 构造方法（路径名初始化、父路径+子路径初始化）
│   ├── 文件操作（创建、删除、重命名、判断是否存在）
│   ├── 目录操作（创建单级/多级目录、遍历目录文件）
│   └── 信息获取（文件大小、修改时间、读写权限）
├── IO流核心体系（数据传输核心）
│   ├── 字节流（处理二进制文件、图片、视频等）
│   │   ├── InputStream 字节输入流（读取数据）
│   │   └── OutputStream 字节输出流（写入数据）
│   └── 字符流（处理文本文件、配置文件等）
│       ├── Reader 字符输入流
│       └── Writer 字符输出流
└── IO异常处理
    ├── 核心异常 IOException
    ├── 常见子类异常 FileNotFoundException
    └── 标准处理方式 try-with-resources

要求：
1. 树形结构层级清晰，父子节点区分明显，布局无交叉
2. 每个节点标注核心作用，文字简洁易懂
3. 生成标准draw.io XML格式，可直接修改配色与字体

4.3 提示词优化技巧

  1. 明确布局与规范：添加「横向布局」「纵向分层」「使用标准UML符号」等关键词，避免AI生成混乱布局；
  2. 细化节点内容：分点描述每个节点的核心内容、分支逻辑，避免模糊的需求描述；
  3. 补充格式要求：强制添加「生成标准draw.io XML格式，确保XML语法正确，无标签闭合错误」，大幅降低XML解析失败的概率；
  4. 匹配对应模型：生成云架构图优先使用Claude系列模型，生成中文逻辑流程图优先使用DeepSeek、豆包模型，图片转绘优先使用通义千问QvQ、GPT-4V等视觉模型。

五、❌ 新手高频报错全排查（2026最新踩坑汇总）

以下整理了新手部署与使用过程中最常见的报错，覆盖全场景，提供现象、根因与可落地的解决方案，帮你快速解决问题。

5.1 部署类报错

报错1：执行docker命令，提示「docker: command not found」
  • 现象：终端输入docker命令后，提示命令不存在，无法执行任何docker操作
  • 根因与解决方案：
    1. 根因：Docker未安装，或安装后未添加到系统环境变量
      解决方案：重新安装Docker Desktop，安装时勾选「Add to PATH」，Windows系统需重启电脑
    2. 根因：安装后未重启终端，环境变量未生效
      解决方案：关闭当前所有终端窗口，重新打开终端执行命令
报错2：docker run执行后，浏览器访问http://localhost:6002 无法打开
  • 现象：终端无报错，浏览器显示「无法访问此网站」「连接超时」
  • 根因与解决方案：
    1. 根因：容器未完成初始化，首次启动需要拉取依赖、编译项目，耗时1-3分钟
      解决方案：等待2-3分钟，刷新浏览器，执行docker logs -f next-ai-draw-io查看启动日志，确认是否启动完成
    2. 根因：本地6002端口被其他程序占用
      解决方案：
      • 查看端口占用：Windows执行netstat -ano | findstr "6002"，macOS/Linux执行lsof -i:6002
      • 终止占用端口的进程，或修改端口映射，例如-p 8080:6002，访问http://localhost:8080
    3. 根因：Windows系统防火墙/安全软件拦截了端口
      解决方案：临时关闭防火墙，或在防火墙中添加6002端口的入站规则
    4. 根因：Docker Desktop未正常启动，WSL2后端未运行
      解决方案：打开Docker Desktop，等待状态变为running，重启Docker后重新执行部署命令
报错3：执行docker run命令，提示「port is already allocated」
  • 现象：命令执行失败，提示端口已被分配
  • 根因与解决方案：
    1. 根因：之前部署的同名容器已占用该端口
      解决方案：执行docker rm -f next-ai-draw-io删除旧容器，重新执行部署命令
    2. 根因：其他程序占用了目标端口
      解决方案：修改端口映射，更换未被占用的本地端口
报错4：Node.js部署执行pnpm install，提示「网络超时」「ETIMEDOUT」
  • 现象：依赖安装中断，终端显示请求超时、连接失败等错误
  • 根因与解决方案：
    1. 根因：国外镜像源访问速度慢，网络不稳定
      解决方案：配置国内淘宝镜像源，命令参考本文3.3节，配置完成后重新执行安装命令
    2. 根因：Node.js版本不兼容，版本过高或过低
      解决方案：卸载当前Node.js，重新安装20.x/22.x LTS版本，重启终端后重新安装
报错5：Node.js部署启动命令，提示「MODULE_NOT_FOUND 找不到模块xxx」
  • 现象：服务启动失败，终端提示找不到指定模块
  • 根因与解决方案：
    1. 根因：依赖未安装完整，安装过程中出现中断
      解决方案：删除项目根目录下的node_modules文件夹、pnpm-lock.yaml/package-lock.json文件，重新执行pnpm install
    2. 根因：未进入项目根目录，在错误的目录执行了启动命令
      解决方案：执行cd next-ai-draw-io进入项目根目录，再执行启动命令
报错6：内网部署提示「找不到 embed.diagrams.net 的服务器 IP 地址」
  • 现象：内网环境打开页面空白，控制台提示无法访问embed.diagrams.net
  • 根因与解决方案：
    1. 根因：内网环境无法访问公网draw.io服务，且未配置离线draw.io地址
      解决方案：参考本文3.4节，先部署内网draw.io离线服务，在构建时通过NEXT_PUBLIC_DRAWIO_BASE_URL参数指定内网地址，重新构建镜像即可

5.2 功能使用类报错

报错1：点击导出PDF后无响应，跳转到转换页面后卡住
报错2：输入提示词后，点击生成无响应，终端无报错
  • 现象：页面无加载状态，生成按钮点击后无响应
  • 根因与解决方案：
    1. 根因：API Key无效、过期，或无对应模型的调用权限
      解决方案：登录对应厂商控制台，检查API Key是否有效，是否开启了对应模型的调用权限，重新生成API Key更新到配置中
    2. 根因：模型名称与厂商不匹配，例如DeepSeek厂商填写了OpenAI的模型名称
      解决方案：核对AI_PROVIDER与MODEL参数，确保与厂商的模型名称完全一致
    3. 根因：浏览器缓存问题，配置未生效
      解决方案：清除浏览器缓存，按Ctrl+Shift+R强制刷新页面，重新配置模型参数
报错3：生成图表时，提示「XML解析错误」「无法渲染图表」
  • 现象：AI返回了内容，但图表无法显示，提示XML解析失败
  • 根因与解决方案：
    1. 根因：模型生成的XML格式不规范，存在语法错误
      解决方案：优化提示词，添加「生成标准draw.io XML格式，确保XML语法正确，无标签闭合错误」，重新生成
    2. 根因：模型能力不足，无法生成符合规范的XML格式
      解决方案：切换至推荐模型（Claude Sonnet 4.5、DeepSeek V3.2、豆包glm-4.7），重新生成
报错4：上传图片后，提示「未提供图片」或识别失败
  • 现象：上传图片后，系统显示「未提供图片」错误，或生成的图表与原图差异极大
  • 根因与解决方案：
    1. 根因：使用的模型不支持视觉功能（如DeepSeek文本模型、Kimi K2等）
      解决方案：切换至支持视觉能力的模型，如通义千问QvQ、GPT-4V、Claude 3.5 Sonnet、Gemini 3 Pro等，模型名称带vision或vl的均支持图片输入
    2. 根因：图片/PDF清晰度不足，OCR无法识别内容
      解决方案：上传分辨率≥1080P的高清图片，PDF选择文字可复制的版本，避免模糊、倾斜、水印遮挡的内容
    3. 根因：工具版本过低，未兼容视觉模型
      解决方案：更新到最新版本（v0.4.9+），重新部署即可
报错5：自建本地模型只输出思考过程，不生成图表
  • 现象：本地部署的模型（如Qwen、Llama 3）只输出思考内容，不调用绘图工具生成图表
  • 根因与解决方案：

    1. 根因：模型参数过小，小模型难以正确遵循tool calling指令，无法调用绘图工具
      解决方案：使用32B+参数的大模型，建议使用Qwen3-32B、Llama 3.1-70B等支持工具调用的模型

    2. 根因：模型服务未开启tool calling功能
      解决方案：开启模型服务的工具调用功能，例如vLLM启动时添加以下参数：

      bash 复制代码
      python -m vllm.entrypoints.openai.api_server \
    --model Qwen/Qwen3-32B \
    --enable-auto-tool-choice \
    --tool-call-parser hermes

5.3 模型/API类报错

报错1：生成图表时提示「API Key is required」
  • 现象：页面可正常访问，但点击生成后无响应，终端提示缺少API Key
  • 根因与解决方案：
    1. 根因：未正确生成.env.local文件，或文件名错误
      解决方案：重新执行复制命令，确保文件名是.env.local，而非.env或其他名称
    2. 根因：.env.local文件中API_KEY参数未填写，或格式错误
      解决方案：打开文件，核对API_KEY是否正确填写，无多余空格、换行，保存后重启开发服务器
    3. 根因：文件编码错误，Windows记事本保存生成了BOM头
      解决方案：使用VS Code打开文件，将编码改为UTF-8，重新保存后重启服务
报错2：调用API时提示「余额不足」「额度已用完」
  • 现象：生成图表时提示API调用失败，余额不足
  • 根因与解决方案：
    1. 根因：对应厂商的API免费额度已用完，或账户余额不足
      解决方案：前往对应厂商控制台充值，或更换其他有免费额度的模型厂商
报错3：调用API时提示「请求地址无效」
  • 现象：终端提示API请求失败，地址无效
  • 根因与解决方案：
    1. 根因：API_BASE_URL配置错误，或网络无法访问该地址
      解决方案：核对API_BASE_URL是否与厂商官方地址一致，确保网络可正常访问，内网部署需配置代理或私有端点

六、📋 新手高频FAQ问答

Q1：Next-AI-Draw-io是免费的吗？可以商业使用吗？

A：工具本身完全免费开源，采用Apache 2.0开源协议，允许个人与商业场景免费使用、修改、分发代码，无需获取作者授权，仅需保留原项目的版权声明即可。使用过程中，仅需自行承担大模型API的调用费用，多数厂商均提供免费额度，新手使用完全足够。

Q2：必须本地部署才能使用吗？有没有在线版？

A：不是必须本地部署，项目官方提供
在线Demo站点，可直接在线试用。但在线版有API调用配额限制，且数据会经过第三方服务器，隐私性不如本地部署；敏感数据、企业级使用推荐本地私有化部署。

Q3：本地部署后，局域网内的其他设备怎么访问？

A：两种部署方案的局域网访问配置如下：

  1. Docker部署 ：修改端口映射命令，绑定0.0.0.0地址，例如-p 0.0.0.0:6002:6002，重启容器后，其他设备通过宿主机的局域网IP+6002端口访问；
  2. Node.js部署 ：启动时添加--host 0.0.0.0参数，命令为pnpm dev --host 0.0.0.0，其他设备通过宿主机局域网IP+6002端口访问。

Q4：怎么使用本地Ollama模型，实现完全离线使用？

A：步骤如下：

  1. 本地安装并启动Ollama，拉取对应模型（如llama3:8b），确保Ollama服务可正常访问；
  2. 在.env.local文件中配置以下参数：
bash 复制代码
AI_PROVIDER=ollama
API_BASE_URL=http://localhost:11434/v1
MODEL=llama3:8b # 替换为你本地的模型名称
  1. 重启服务，即可使用本地Ollama模型，无需联网、无API费用，实现完全离线的AI绘图。

Q5：本地部署后，怎么更新到最新版本？

A：分两种部署方案：

  1. Docker部署：执行以下命令更新到最新版：
bash 复制代码
# 停止并删除旧容器
docker stop next-ai-draw-io
docker rm next-ai-draw-io
# 拉取最新镜像
docker pull dayuanjiang/next-ai-draw-io:latest
# 重新启动容器（使用之前的启动命令）
docker run -d -p 6002:6002 --name next-ai-draw-io --restart=always dayuanjiang/next-ai-draw-io:latest
  1. Node.js部署：在项目根目录执行以下命令：
bash 复制代码
# 拉取最新源码
git pull origin main
# 重新安装依赖
pnpm install
# 重启开发服务器
pnpm dev

Q6：生成的图表怎么导出到PPT/Word中？

A：支持两种常用方式：

  1. 导出为PNG/SVG矢量图：点击编辑器右上角的「导出」按钮，选择PNG或SVG格式，导出后直接插入到PPT/Word中，SVG格式放大无模糊，适合高分辨率场景；
  2. 导出为.drawio原生文件：导出后可在draw.io在线版或桌面端再次编辑，调整后导出使用。

Q7：支持多人实时协作吗？

A：支持基础的多人实时协作功能，部署到服务器后，多人可同时访问同一地址，共同编辑同一图表，适合团队项目文档协同场景。

Q8：命令行怎么批量生成图表？

A：工具提供了命令行批量生成功能，安装桌面端后，可直接在终端执行以下命令：

bash 复制代码
# 命令行批量生成图表示例
next-ai-draw generate -t "微服务架构图" -o ./arch.png -s dark

参数解释：

  • -t/--text：图表主题与描述文本
  • -o/--output：输出文件路径
  • -s/--style：图表风格，可选light/dark/blue等

七、📈 进阶玩法拓展

7.1 MCP服务器集成（研发提效神器）

Next-AI-Draw-io原生支持MCP（Model Context Protocol）服务器，可在Claude Desktop、Cursor、VS Code等AI客户端中直接调用，实现「AI对话生成→浏览器实时预览→全功能编辑」的闭环，大幅提升研发文档撰写效率。

Claude Desktop配置步骤
  1. 打开Claude Desktop，进入「Settings -> Configuration -> Edit config」；
  2. 在配置文件中添加以下内容，保存后重启Claude Desktop：
json 复制代码
{
  "mcpServers": {
    "next-ai-drawio": {
      "command": "npx",
      "args": ["@next-ai-drawio/mcp-server@latest"]
    }
  }
}
  1. 重启完成后，即可直接在Claude中对话生成图表，例如输入「生成一个用户认证流程的流程图，包含登录、MFA、会话管理、退出登录全流程」，Claude会自动调用MCP服务器，生成的图表会实时在浏览器中打开，可直接编辑。

7.2 服务端多模型配置

管理员可通过AI_MODELS_CONFIG环境变量配置多个服务端模型，所有访问用户无需个人API Key即可使用，适合企业内部部署场景，配置示例如下：

bash 复制代码
# .env.local 多模型配置
AI_MODELS_CONFIG=[
  {
    "provider": "deepseek",
    "model": "deepseek-chat",
    "apiKey": "sk_xxx"
  },
  {
    "provider": "doubao",
    "model": "glm-4.7",
    "apiKey": "sk_xxx"
  }
]

🎯 部署全流程校验流程图

新手首选
私有化部署
二次开发
内网离线
是
否
是
否
是
否
开始
完成前置准备
配置基础环境
获取并测试API Key
选择部署方案
桌面端一键安装
Docker一键部署
Node.js源码部署
内网离线部署
下载对应系统安装包
按照向导完成安装
启动应用，配置模型参数
测试图表生成功能
安装并启动Docker Desktop
执行docker run一键启动命令
执行docker ps查看容器运行状态
容器运行正常?
浏览器访问localhost:6002
排查端口/镜像/日志问题，重新部署
安装Node.js LTS与Git
克隆项目仓库到本地
配置国内镜像源，安装项目依赖
复制env.example为.env.local，配置核心参数
执行启动命令，运行开发服务器
服务启动成功?
浏览器访问localhost:6002
排查依赖/环境变量/端口问题，重新启动
部署内网draw.io离线服务
配置NEXT_PUBLIC_DRAWIO_BASE_URL参数
内网环境构建项目镜像
导入镜像并启动服务
生成功能正常?
部署完成，开始使用
排查模型/API/配置问题

八、总结与官方权威参考资料

Next-AI-Draw-io作为2026年开源生态中完成度最高的AI绘图工具，完美解决了技术人员「绘图效率低、规范度不足、复用性差」的核心痛点，其「AI自然语言生成+draw.io原生编辑」的核心能力，搭配私有化本地部署的隐私保障，适合学生、开发者、产品经理、架构师等各类人群使用。

官方权威参考资料

  1. Next-AI-Draw-io 官方GitHub仓库

  2. diagrams.net（draw.io）官方文档

  3. Docker 官方入门指南

  4. Node.js 官方文档

  5. 腾讯云EdgeOne Pages官方文档

如果本文对你有帮助，欢迎点赞👍、收藏⭐、评论💬、关注➕！

个人领域:C++/java/Al/软件开发/芯片开发
个人主页:「一名热衷协作的开发者，在构建中学习，期待与你交流技术、共同成长。」

座右铭:「与其完美地观望，不如踉跄地启程」

相关推荐
Liiiks1 小时前
GPT-Image-2来了！实测：文字渲染99%，UI截图像素级还原，前端工作流要变天了
人工智能·gpt·chatgpt·大模型·ai生图·gpt-image-2·图片设计
少许极端1 小时前
AI修炼记1-Tool Calling
人工智能·ai·spring ai·tool calling
李白你好2 小时前
RedTeam-Agent无需手动操作，AI 接管所有渗透工具，让安全测试真正自动化
运维·人工智能·自动化
容智信息2 小时前
国家级算力底座+企业级智能体：容智Agent OS 获选入驻移动云能中心，联手赋能千行百业
大数据·人工智能·自然语言处理·智慧城市
彭祥.2 小时前
ONNX模型多线程推理并解决线程踩踏问题
人工智能
Lonwayne2 小时前
从提示词工程到驾驭工程：AI协作的三代进化
人工智能·ai·ai编程·ai智能体
herinspace2 小时前
如何解决管家婆辉煌零售POS中显示的原价和售价不一致？
网络·人工智能·学习·excel·语音识别·零售
肖有米XTKF86462 小时前
金木新零售模式系统开发介绍平台解析
人工智能·信息可视化·软件工程·团队开发·csdn开发云
热门推荐
012026年4月技术前沿：AI大模型爆发、智能体革命与量子安全新纪元02GitHub 镜像站点032026年4月AI大事件深度解读：大模型竞争进入“深水区“04近期有什么ai的新消息，新动态？ 2026.4月05codex app每次打开重连5次Reconnecting问题解决06AI Weekly | 2026年4月第二周 · GitHub热门项目与AI发展趋势深度解析072026 年 AI 编程助手全面对比评测：Cursor vs Copilot vs Claude Code vs GitHub Copilot Free08CC-Switch & Claude 基于 Linux 服务器安装使用指南09从限购到畅通：GLM-5.1 Coding Plan接入攻略102026年AI前瞻：量子AI、具身智能与科学发现的新纪元
