一套为硬件加速设计的经典边缘检测流水线(一)----边缘细化原理

目录

一、原理

二、原因

三、完整步骤逻辑

[四、最关键：为什么这样能 "细化"？](#四、最关键：为什么这样能 “细化”？)

五、硬件为什么超级友好？

六、伪代码

---

一、原理

边缘细化 = 非极大值抑制（NMS） 只保留 "梯度方向上" 最亮的那个点，其余全部删掉 → 边缘自动变细到 1 像素宽。

---

二、原因

原始边缘是粗的、模糊的 ，因为梯度在一片区域都很大。我们只想要一条细线，所以：

沿着梯度方向，只留最大的那个点，其他全部抑制为 0。

这就是边缘瘦身（Thinning）。

---

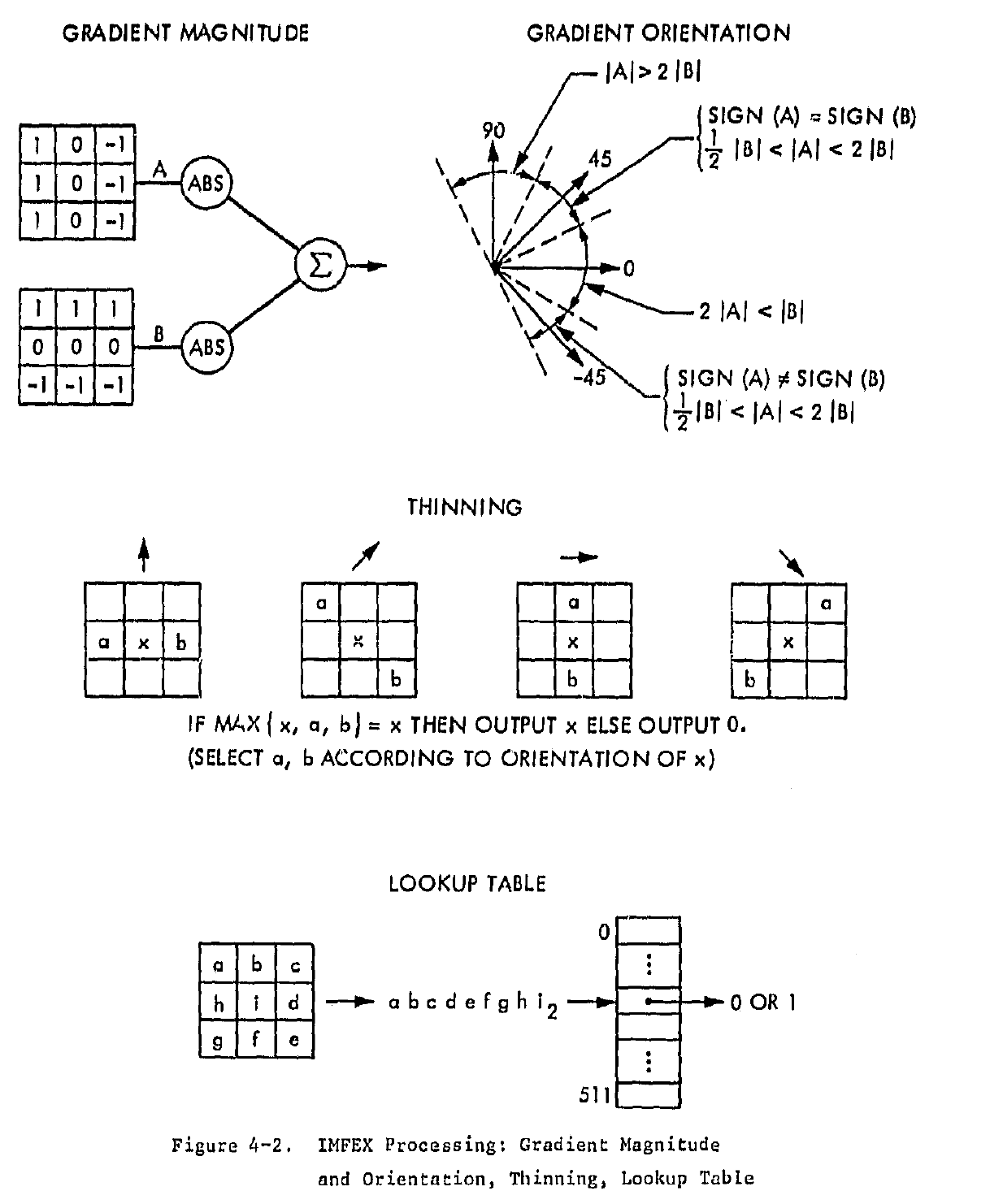

三、完整步骤逻辑

步骤 1：根据梯度方向 → 选出 2 个邻居 a、b

梯度方向决定你比哪两个点：

1. 水平梯度（左右变化）→ 边缘垂直

→ 比较 左、右

比较 左、右

    a
    x
    b

2. 垂直梯度（上下变化）→ 边缘水平

→ 比较 上、下

a  x  b

3. 45° 梯度（↗）

→ 比较 左上 ↔ 右下

a
   x
      b

4. 135° 梯度（↖）

→ 比较 右上 ↔ 左下

      b
   x
a

---

步骤 2：三数取最大

IF max( a, x, b ) == x
    输出 x
ELSE
   输出 0

只有中心是局部最大 → 保留 否则 → 删掉（置 0）

四、最关键：为什么这样能 "细化"？

因为：

• 真实边缘只有一条线
• 这条线上的点，一定是梯度方向上最大的点
• 旁边的点，幅值一定更小 → 被抑制

结果：粗边缘 → 自动变成 1 像素宽细线。

---

五、硬件为什么超级友好？

硬件不需要除法、不需要三角函数、不需要浮点

只需要三样东西：

1. 梯度方向（4 个方向之一）
2. 多路选择器（MUX）
3. 比较器（MAX 选择）

---

硬件流程

1. 根据梯度方向（0/45/90/135）→ MUX 直接选出 a 和 b
2. 输入 3 个数：a、x、b
3. 比较器输出最大值
4. 如果最大值 = x → 保留，否则 → 0

完全组合逻辑，0 时钟周期，超高速！

六、伪代码

// 输入
gradient_dir    // 0=水平,1=垂直,2=45°,3=135°
mag             // 当前像素幅值
neighbor[8]     // 8 邻域幅值

// 步骤1：按方向选 a b
if gradient_dir == 水平:
    a = neighbor[上]
    b = neighbor[下]
elif gradient_dir == 垂直:
    a = neighbor[左]
    b = neighbor[右]
elif gradient_dir == 45°:
    a = neighbor[左上]
    b = neighbor[右下]
else:
    a = neighbor[右上]
    b = neighbor[左下]

// 步骤2：非极大值抑制
max_val = max(a, mag, b)
if max_val == mag:
    out = mag
else:
    out = 0
