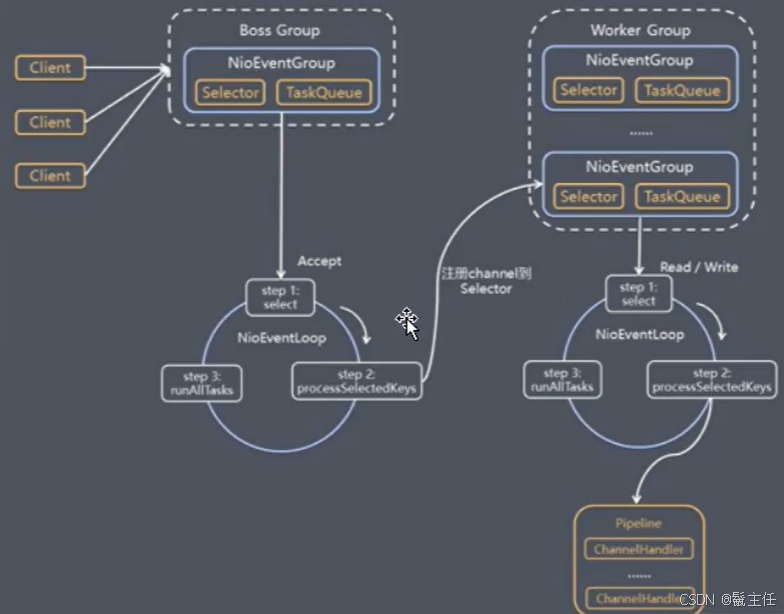

工作流程（对应图中的箭头关系）

Netty是一个基于Java NIO的异步事件驱动网络应用程序框架。

客户端发起连接 ：Client 向服务端发起连接请求。
BossGroup 接收连接：
- BossGroup 中的某个 NioEventLoop 通过 Selector 监听到 Accept 事件。
- 调用 processSelectedKeys 执行 ServerSocketChannel 的 accept()，得到一个新的 SocketChannel（代表客户端连接）。
注册到 WorkerGroup：
- 将该 SocketChannel 注册到 WorkerGroup 中的某个 NioEventLoop 的 Selector 上，并监听 Read/Write 事件。
WorkerGroup 处理读写：
- Worker 中的 NioEventLoop 监听到 Read 事件后，读取数据并传递给 Pipeline 中的 ChannelHandler 链处理。
- 处理结果（如响应）通过 Pipeline 写回客户端。

主从Reactor多线程模式

可以把主从Reactor看作是两个线程池 (NioEventLoopGroup事件循环组)，其中的每一个线程可以看作是一个NioEventLoop，即不断循环的执行处理任务的线程。每一个NioEventLoop都包含了两个部分：Selector和任务队列。NIO中Selector是用于监听accept事件，通过processSelectorKeys()方法创建socketChannel。

主Reactor

它的NioEventLoop维护了一个注册了NioServerSocketChannel的Selector。只负责监听并接收客户端的连接。它会轮询accept事件。

当有客户端发出连接请求时，接收连接，并分配一个NioSocketChannel，并将其交给从Reactor。

如果任务队列中有任务，就去执行任务。

从Reactor

接收到了主Reactor分配过来的连接后，会将连接分配给一个空闲的NioEventLoop线程。Netty会将此连接分配并注册到Selector维护的连接队列中并监听事件。

轮询read ，write事件

监听到了事件，在对应的NioSocketChannel中处理此IO事件

如果任务队列中有任务，就去执行任务。

ChannelPipeline

管道，具体的业务处理的地方。在每一个NioSocketChannel中都有一个对应的ChannelPipeline，可以看作是一个双向处理器链表，用于处理入站和出站事件。由一系列ChannelHandler组成，每一个节点都是它的实例，可以自定义。当有事件发生的时候，Pipeline会将事件(数据)从链表头开始依次传递给每一个ChannelHandler进行处理。

入站和出站事件

真正具体处理的地方了。如数据的读操作，比如客户端给服务端发消息，服务端可以直接通过

自身入站事件的channelRead方法读取消息。出站就是数据写出站，比如服务端准备发送一个消息，如果有一个出站处理器，那么数据在发送之前会被此处理器拦截处理。

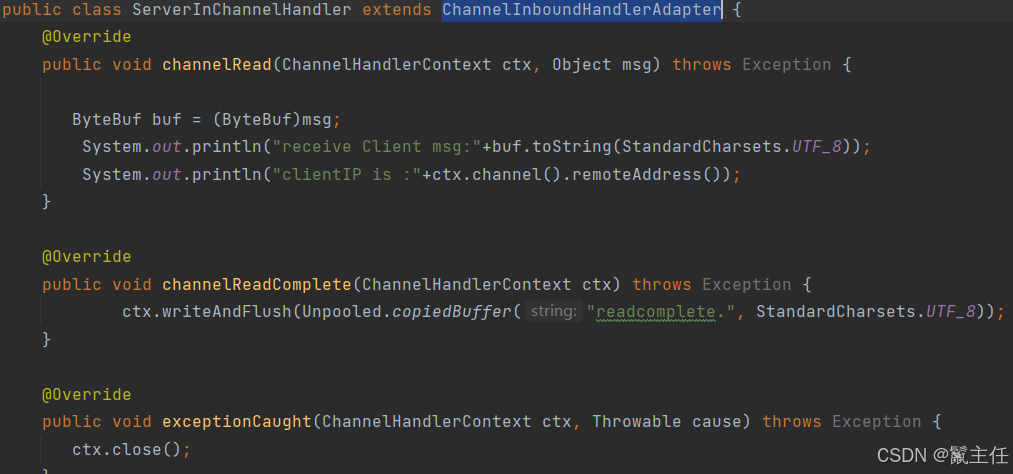

自定义Handler需要继承ChannelInboundHandlerAdapter,它提供了便捷的方法处理事件，只需要关注逻辑即可。

如：读，读完成，异常捕获。。。。

任务队列

任务队列通常执行一些IO外的异步/耗时任务。它不会阻塞当前的NioEventLoop线程。当执行完IO操作后，会去检查此队列是否有任务，有就通过任务执行器去执行。提交任务可以通过ctx.exector()或者ctx.channel.eventloop.execute()。自定义任务，定时任务都可以。

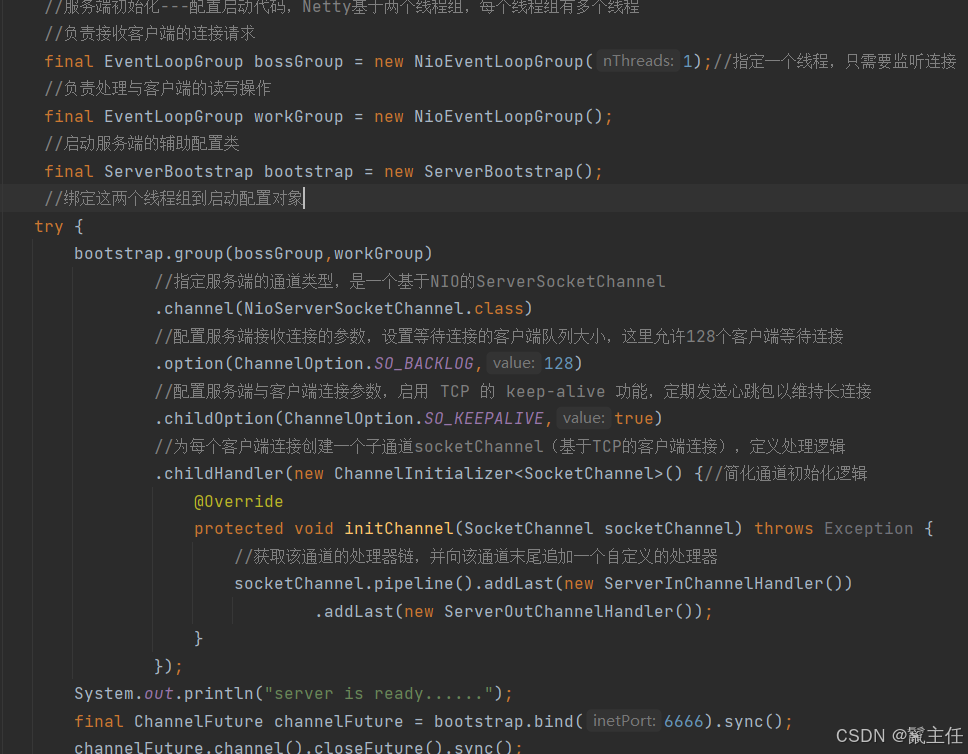

服务器端的启动配置

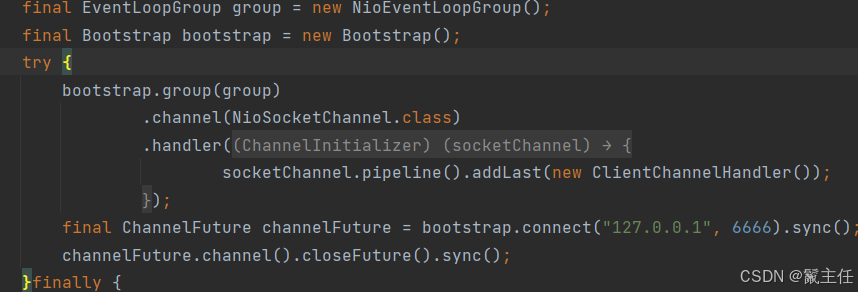

Netty是基于NIO的，封装很多的底层实现，可能就配置的时候所谓麻烦点，配置完之后只需要关注业务逻辑就可以了，客户端也是如此：

异步模型ChannelFuture

这个异步的结果体现在，执行某方法后，会立即返回这个异步Future对象，不会阻塞当前的线程。而这个Future对象则表示未来会产生的一个结果。跟webFlux中的异步对象Mono<type>差不多的道理。

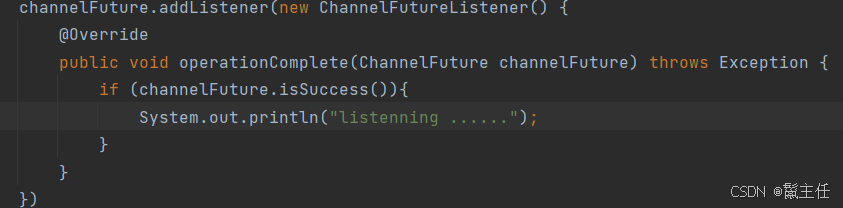

这里则表示绑定服务器的未来结果是否成功。sync阻塞当前线程，直到绑定出结果。以确保服务端的正常运行。绑定的结果可以通过注册一个监听器回调来获取

粘包和拆包

产生粘包和拆包问题的主要原因是，操作系统在发送 TCP 数据的时候，底层会有一个缓冲区，例如 1024 个字节大小，如果一次请求发送的数据量比较小，没达到缓冲区大小，TCP 则会将多个请求合并为同一个请求进行发送，这就形成了粘包问题；如果一次请求发送的数据量比较大，超过了缓冲区大小，TCP 就会将其拆分为多次发送，这就是拆包，也就是将一个大的包拆分为多个小包进行发送。

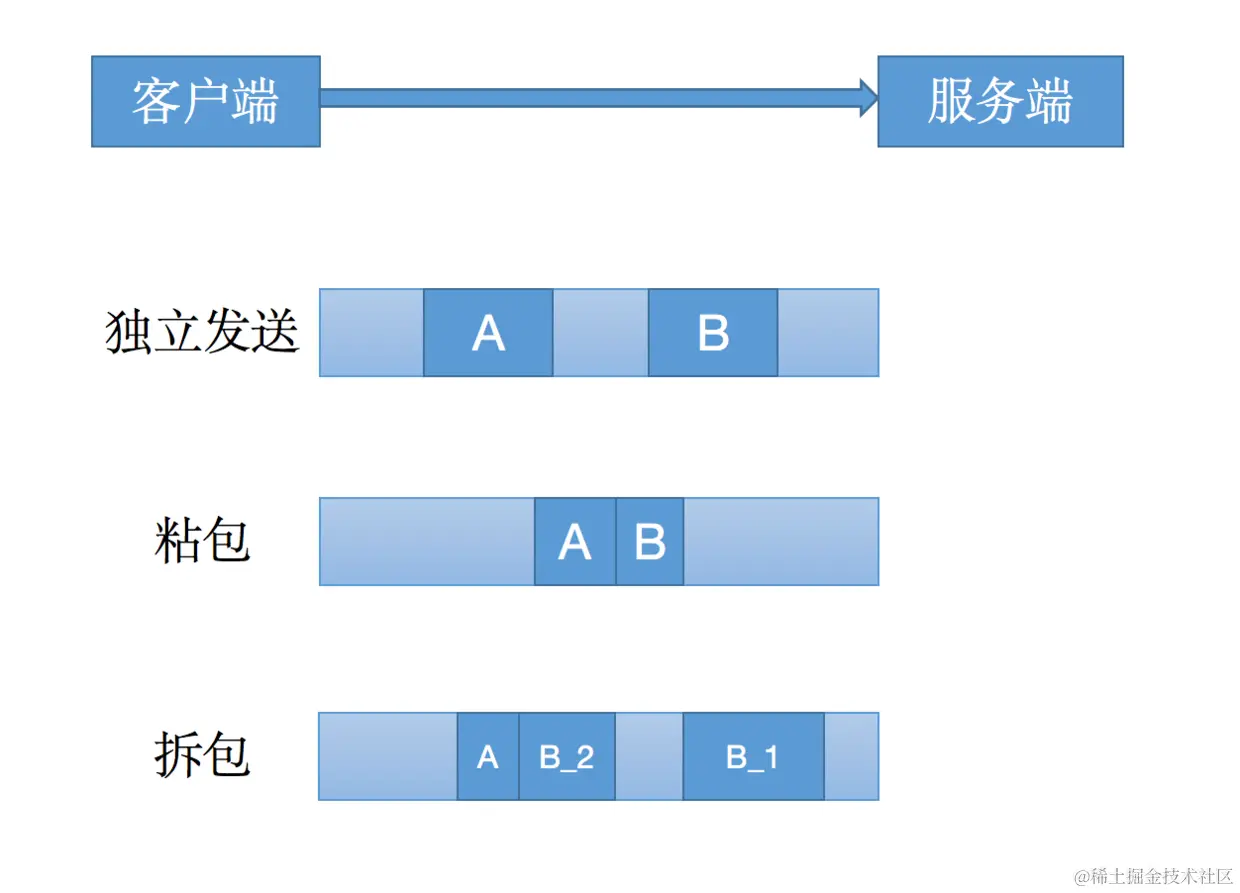

上图中演示了粘包和拆包的三种情况：

A 和 B 两个包都刚好满足 TCP 缓冲区的大小，或者说其等待时间已经达到 TCP 等待时长，从而还是使用两个独立的包进行发送；
A 和 B 两次请求间隔时间内较短，并且数据包较小，因而合并为同一个包发送给服务端；
B 包比较大，因而将其拆分为两个包 B_1 和 B_2 进行发送，而这里由于拆分后的 B_2 比较小，其又与 A 包合并在一起发送。

常见粘包和拆包解决方案

客户端在发送数据包的时候，每个包都固定长度，比如 1024 个字节大小，如果客户端发送的数据长度不足 1024 个字节，则通过补充空格的方式补全到指定长度；
客户端在每个包的末尾使用固定的分隔符，例如 \r\n，如果一个包被拆分了，则等待下一个包发送过来之后找到其中的 \r\n，然后对其拆分后的头部部分与前一个包的剩余部分进行合并，这样就得到了一个完整的包；
将消息分为头部和消息体，在头部中保存有当前整个消息的长度，只有在读取到足够长度的消息之后才算是读到了一个完整的消息；
通过自定义协议进行粘包和拆包的处理。

对应netty的解决方案

FixedLengthFrameDecoder

LineBasedFrameDecoder 与 DelimiterBasedFrameDecoder

LengthFieldBasedFrameDecoder 与 LengthFieldPrepender

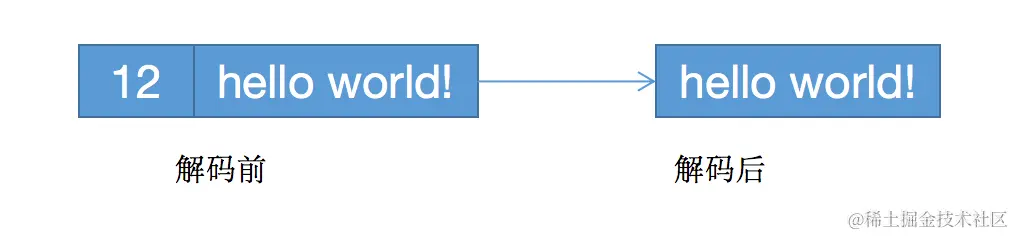

这里LengthFieldBasedFrameDecoder与LengthFieldPrepender需要配合起来使用，其实本质上来讲，这两者一个是解码，一个是编码的关系。它们处理粘拆包的主要思想是在生成的数据包中添加一个长度字段，用于记录当前数据包的长度。LengthFieldBasedFrameDecoder会按照参数指定的包长度偏移量数据对接收到的数据进行解码，从而得到目标消息体数据；而LengthFieldPrepender则会在响应的数据前面添加指定的字节数据，这个字节数据中保存了当前消息体的整体字节数据长度。LengthFieldBasedFrameDecoder的解码过程如下图所示：

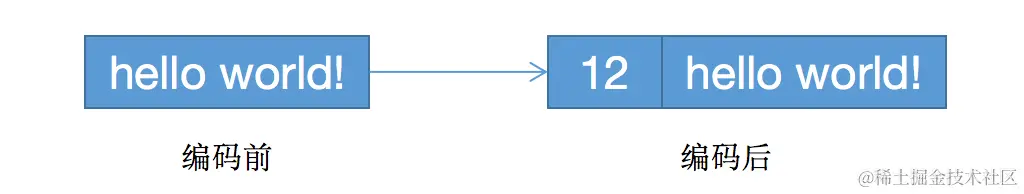

LengthFieldPrepender的编码过程如下图所示：

MessageToByteEncoder和ByteToMessageDecoder

如果用户确实需要不通过继承的方式实现自己的粘包和拆包处理器，这里可以通过实现MessageToByteEncoder和ByteToMessageDecoder来实现。这里MessageToByteEncoder的作用是将响应数据编码为一个 ByteBuf 对象，而ByteToMessageDecoder则是将接收到的 ByteBuf 数据转换为某个对象数据。
