深入理解 URP 中 SSR 的实现原理、工作流程与性能优化策略，附带完整案例分析与代码实现
什么是屏幕空间反射 (SSR)

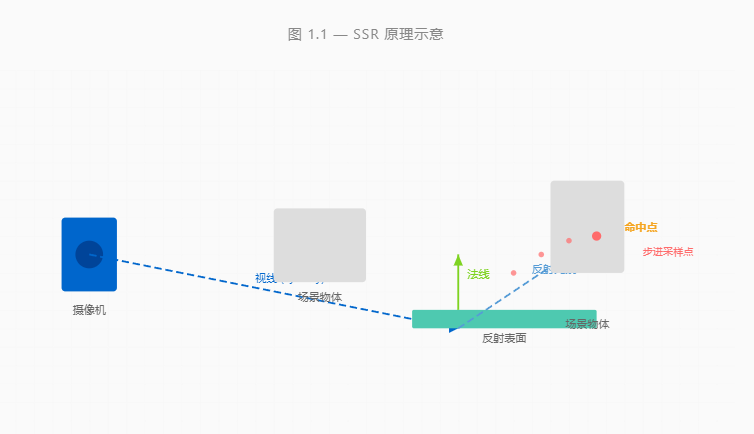

屏幕空间反射（Screen Space Reflection，简称 SSR）是一种实时反射技术，它利用当前渲染帧的深度缓冲区和颜色缓冲区来计算反射效果。与传统的基于屏幕外渲染（Render Target）的反射方法相比，SSR 可以更高效地生成接触反射、湿润表面反射等效果。
核心优势
SSR 的最大优势在于它能捕捉到屏幕内的所有物体产生的反射，无需额外的渲染 pass 或渲染目标，尤其适合表现潮湿地面、金属表面、玻璃等材质的即时反射。
SSR 工作原理详解
2.1 核心技术：光线步进 (Ray Marching)

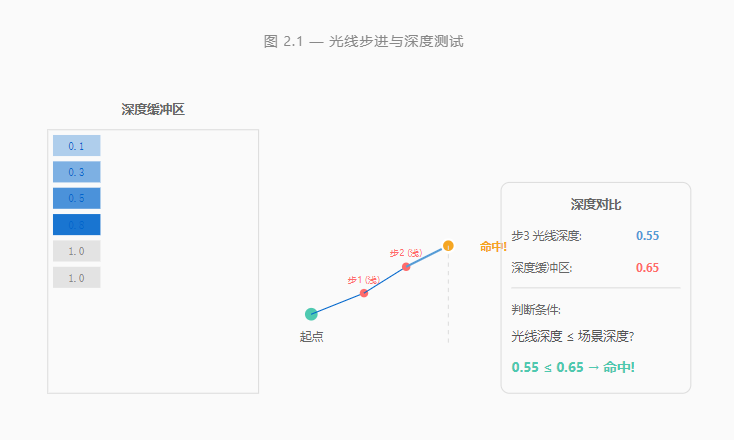

SSR 的核心算法是光线步进（Ray Marching）。对于屏幕上的每个像素，我们沿着反射方向逐步向前探测，每次步进后查询深度缓冲区判断是否与场景几何体相交。
1
计算反射向量
根据表面法线和入射方向，使用公式 R = I - 2(N·I)N 计算反射向量 R
2
执行光线步进
从反射表面位置开始，沿着反射方向以固定步长向前推进
3
深度测试
在每个步进点，将光线深度与深度缓冲区中的值进行比较
4
命中检测
当光线深度小于等于场景深度时，说明发生了命中
5
精确求交
使用二分搜索或线性搜索精确找到交点位置
6
采样反射颜色
从颜色缓冲区中采样命中点对应的颜色值
2.2 深度缓冲区的重要性
深度缓冲区存储了从摄像机到场景中每个像素对应点的距离信息。SSR 依赖深度缓冲区来判断光线是否与场景相交------当光线到达某点的深度值小于深度缓冲区中存储的深度时，表明光线命中了更近的物体。
步进步长的权衡
步长过大：可能错过细小的几何体特征，导致漏检
步长过小：计算量大幅增加，影响性能。建议在反射近距离使用小步长，远距离使用大步长
URP 中 SSR 的实现
3.1 URP vs HDRP
Unity 的渲染管线对 SSR 的支持程度不同。了解这些差异有助于选择合适的实现方案：
URP
- 需要自行实现或使用第三方方案
- 提供 Volume Framework 扩展点
- 适合移动端和轻度反射效果
- 需要 Shader 编程能力
HDRP
- 内置 Screen Space Reflection
- 完整的 PBR 材质支持
- 高质量但计算量大
- 适合 PC 和主机平台
3.2 URP SSR 配置参数
如果你使用的是支持 SSR 的 URP 版本，以下是 Volume 组件中的关键参数：
enabledbool启用或禁用 SSR 效果
qualityenum渲染质量等级：Low / Medium / High / Ultra
maxDistancefloat最大反射距离，超出此范围的物体不产生反射
iterationCountint光线步进的最大迭代次数，影响精度和性能
stepSizefloat每次步进的距离，影响覆盖范围和精度
thicknessfloat光线检测的厚度阈值，用于处理薄物体
roughSurfacebool是否为粗糙表面启用降噪模糊
代码实现：自定义 SSR Shader
以下是一个完整的 URP SSR 实现方案，包含 Shader 代码和配置脚本。
4.1 SSR Compute Shader
cs
// SSR 光线步进计算着色器
#pragma kernel SSRMain
// 常量定义
static const int MAX_STEPS = 64;
static const float MIN_STEP = 0.05;
static const float MAX_STEP = 2.0;
static const float THICKNESS = 0.1;
// 纹理和采样器
Texture2D _CameraDepthTexture;
Texture2D _CameraNormalsTexture;
Texture2D _CameraOpaqueTexture;
SamplerState linearClampSampler;
// 矩阵和参数
float4x4 _ViewMatrix;
float4x4 _InverseViewMatrix;
float4x4 _InverseProjectionMatrix;
float _ScreenParams;
float _RayDistance;
// 输出结构
RWTexture2D<float4> _SSRResult;
RWTexture2D<float> _SSRHitMask;
// 辅助函数：重建视图空间位置
float3 ReconstructViewPos(float2 uv, float depth)
{
float4 clipPos = float4(uv * 2.0 - 1.0, depth, 1.0);
float4 viewPos = mul(_InverseProjectionMatrix, clipPos);
return viewPos.xyz / viewPos.w;
}
// 辅助函数：获取光线步长
float GetStepSize(float currentDepth)
{
// 根据当前深度动态调整步长
float t = saturate(currentDepth / _RayDistance);
return lerp(MIN_STEP, MAX_STEP, t);
}
// 核心 Shader 入口
[numthreads(8, 8, 1)]
void SSRMain(uint3 id : SV_DispatchThreadID)
{
// 坐标归一化
float2 uv = id.xy / float2(_ScreenParams, _ScreenParams.y);
float depth = _CameraDepthTexture.Load(int3(id.xy, 0)).r;
// 跳过远平面和无反射区域
if (depth >= 0.9999) {
_SSRResult[id.xy] = float4(0, 0, 0, 0);
return;
}
// 重建视图空间位置和法线
float3 viewPos = ReconstructViewPos(uv, depth);
float3 normal = _CameraNormalsTexture.Load(int3(id.xy, 0)).rgb;
normal = mul(float3(normal.xy, normal.z * 2.0 - 1.0), (float3x3)_ViewMatrix);
// 计算反射方向
float3 viewDir = normalize(viewPos);
float3 reflectDir = reflect(viewDir, normal);
// 光线步进主循环
float4 result = float4(0, 0, 0, 0);
float rayLength = 0.0;
bool hit = false;
for (int i = 0; i < MAX_STEPS; i++)
{
// 计算当前采样点
float3 samplePos = viewPos + reflectDir * rayLength;
float stepSize = GetStepSize(rayLength);
// 投影到屏幕空间
float4 clipPos = mul(float4(samplePos, 1.0), _InverseViewMatrix);
clipPos /= clipPos.w;
float2 sampleUV = clipPos.xy * 0.5 + 0.5;
// 边界检查
if (sampleUV.x < 0 || sampleUV.x > 1 ||
sampleUV.y < 0 || sampleUV.y > 1)
{
break;
}
// 深度对比测试
float sceneDepth = _CameraDepthTexture.Sample(linearClampSampler, sampleUV).r;
float rayDepth = clipPos.z * 0.5 + 0.5;
// 检测命中
if (rayDepth < sceneDepth + THICKNESS)
{
// 命中！采样反射颜色
result = _CameraOpaqueTexture.Sample(linearClampSampler, sampleUV);
result.a = 1.0 - saturate(rayLength / _RayDistance);
hit = true;
break;
}
// 继续步进
rayLength += stepSize;
// 超出最大距离
if (rayLength > _RayDistance)
break;
}
// 写入结果
_SSRResult[id.xy] = result;
_SSRHitMask[id.xy] = hit ? 1.0 : 0.0;
}4.2 SSR 后处理 Shader
cs
// 后处理 SSR 混合 Shader
Shader "URP/SSREffect"
{
Properties
{
_MainTex ("Source Texture", 2D) = "black" {}
_SSRTex ("SSR Texture", 2D) = "black" {}
_ReflectionIntensity ("Reflection Intensity", Range(0, 1)) = 1.0
_Roughness ("Roughness Bias", Range(0, 1)) = 0.1
}
SubShader
{
Tags { "RenderPipeline" = "UniversalPipeline" }
Pass
{
HLSLPROGRAM
#pragma vertex FullscreenVert
#pragma fragment frag
#include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Core.hlsl"
// 纹理声明
TEXTURE2D(_MainTex);
TEXTURE2D(_SSRTex);
SAMPLER(linearRepeatSampler);
// 常量缓冲区
CBUFFER_START(UnityPerMaterial)
float _ReflectionIntensity;
float _Roughness;
CBUFFER_END
// 全屏顶点着色器
float4 FullscreenVert(uint vertexID : SV_VertexID) : SV_POSITION
{
float2 positions[4] = {
{ -1, -1 }, { 1, -1 }, { -1, 1 }, { 1, 1 }
};
return float4(positions[vertexID], 0, 1);
}
// 片元着色器：混合原始颜色和反射
float4 frag(float4 position : SV_POSITION,
float2 uv : TEXCOORD0) : SV_Target
{
// 采样原始颜色
float4 originalColor = SAMPLE_TEXTURE2D(_MainTex, linearRepeatSampler, uv);
// 采样 SSR 结果
float4 ssrColor = SAMPLE_TEXTURE2D(_SSRTex, linearRepeatSampler, uv);
// 粗糙度模糊处理
if (_Roughness > 0.0)
{
float2 blurDir = float2(_Roughness * 0.02, 0);
float4 blurAccum = float4(0, 0, 0, 0);
// 简化的 5-tap 模糊
for (int i = -2; i <= 2; i++)
{
blurAccum += SAMPLE_TEXTURE2D(_SSRTex, linearRepeatSampler,
uv + blurDir * i);
}
ssrColor = blurAccum / 5.0;
}
// 线性混合原始颜色和反射
float blendFactor = ssrColor.a * _ReflectionIntensity;
float3 finalColor = lerp(originalColor.rgb,
ssrColor.rgb,
blendFactor);
return float4(finalColor, originalColor.a);
}
ENDHLSL
}
}
}4.3 C# 配置脚本
cs
using UnityEngine;
using UnityEngine.Rendering;
using UnityEngine.Rendering.Universal;
/// <summary>
/// SSR 后处理效果配置组件
/// </summary>
public class SSREffect : ScriptableRendererFeature
{
[System.Serializable]
public class SSRSettings
{
[Header("Render Settings")]
public RenderPassEvent renderEvent = RenderPassEvent.AfterRenderingOpaques;
[Header("SSR Parameters")]
public int maxSteps = 64;
public float maxDistance = 50f;
public float stepSize = 0.5f;
public float thickness = 0.1f;
[Header("Quality")]
public float roughness = 0.1f;
public float intensity = 1.0f;
}
public SSRSettings settings = new SSRSettings();
private SSRPass ssrPass;
/// <summary>
/// 创建 Pass 实例
/// </summary>
public override void Create()
{
ssrPass = new SSRPass(settings, renderPassEvent);
}
/// <summary>
/// 添加 Pass 到渲染队列
/// </summary>
public override void AddRenderPasses(ScriptableRenderer renderer, ref RenderingData renderingData)
{
ssrPass.Setup(renderer);
renderer.EnqueuePass(ssrPass);
}
}
/// <summary>
/// SSR 渲染 Pass 实现
/// </summary>
class SSRPass : ScriptableRenderPass
{
private SSREffect.SSRSettings settings;
private ScriptableRenderer renderer;
private Material ssrMaterial;
private ComputeShader ssrCompute;
private int ssrKernel;
private RenderTargetHandle ssrTarget;
public SSRPass(SSREffect.SSRSettings settings, RenderPassEvent evt)
{
this.settings = settings;
renderPassEvent = evt;
// 加载 Compute Shader
ssrCompute = Resources.Load<ComputeShader>("SSRCompute");
ssrKernel = ssrCompute.FindKernel("SSRMain");
// 创建材质
Shader ssrShader = Shader.Find("URP/SSREffect");
if (ssrShader != null)
{
ssrMaterial = new Material(ssrShader);
ssrMaterial.hideFlags = HideFlags.HideAndDontSave;
}
}
public void Setup(ScriptableRenderer renderer)
{
this.renderer = renderer;
}
public override void Execute(ScriptableRenderContext context, ref RenderingData renderingData)
{
// 检查是否启用
if (settings == null || ssrMaterial == null)
return;
CommandBuffer cmd = CommandBuffer.Pool.Get("SSR Effect");
Camera camera = renderingData.cameraData.camera;
var descriptor = camera.texelSize;
descriptor.width = (int)(descriptor.width * settings.resolution);
descriptor.height = (int)(descriptor.height * settings.resolution);
// 1. 执行 Compute Shader
cmd.SetComputeTextureParam(ssrCompute, ssrKernel, "_SSRResult", ssrTarget.id);
cmd.SetComputeMatrixParam(ssrCompute, "_InverseViewMatrix", camera.worldToCameraMatrix);
cmd.SetComputeFloatParam(ssrCompute, "_RayDistance", settings.maxDistance);
// 分发线程组
int threadGroupsX = (int)Mathf.Ceil(descriptor.width / 8f);
int threadGroupsY = (Int64)Mathf.Ceil(descriptor.height / 8f);
cmd.DispatchCompute(ssrCompute, ssrKernel, threadGroupsX, threadGroupsY, 1);
// 2. 后处理混合
ssrMaterial.SetTexture("_SSRTex", ssrTarget.id);
ssrMaterial.SetFloat("_ReflectionIntensity", settings.intensity);
ssrMaterial.SetFloat("_Roughness", settings.roughness);
cmd.Blit(null, RenderTargetHandle.GetTemporary(descriptor), ssrMaterial);
context.ExecuteCommandBuffer(cmd);
}
public override void OnCameraCleanup(CommandBuffer cmd)
{
// 释放临时渲染目标
cmd.ReleaseTemporary(RenderTargetHandle.GetTemporary(ssrTarget));
}
}案例分析：潮湿地面反射

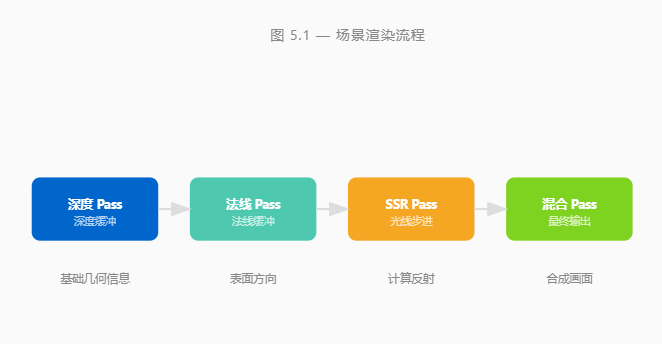

让我们通过一个实际案例来理解 SSR 的应用场景和配置方法。本案例展示如何实现雨后街道的潮湿地面反射效果。
5.1 材质配置
cs
// 潮湿地面材质 - 基于物理的反射计算
// 根据粗糙度计算 Fresnel 效应
float3 CalculateFresnel(float noV, float roughness)
{
// Schlick 近似
float f0 = 0.04; // 非金属的基础反射率
float f90 = saturate(f0 + (1.0 - f0) * pow(1.0 - noV, 5.0));
// 粗糙度影响掠射角的反射强度
return float3(f90);
}
// 主渲染函数
float4 WetFloorFragment(SurfaceData surface, float3 ssrReflection)
{
float noV = dot(surface.normal, surface.viewDir);
float3 fresnel = CalculateFresnel(noV, surface.roughness);
// 潮湿地面特征：低粗糙度，强 Fresnel
float wetness = saturate(1.0 - surface.roughness * 3.0);
float reflectionStrength = wetness * length(fresnel);
// 混合 SSR 和基础反射
float3 finalReflection = lerp(surface.envReflection,
ssrReflection,
reflectionStrength);
return float4(finalReflection, 1.0);
}5.2 性能优化配置
| 优化项 | 推荐值 | 说明 |
|---|---|---|
| 分辨率比例 | 0.5 - 0.75 | SSR 渲染分辨率降低，减少计算量 |
| 最大步数 | 32 - 64 | 移动端建议 32，PC 可用 64 |
| 最大距离 | 20 - 50m | 超出距离的反射效果渐隐 |
| 步长范围 | 0.1 - 1.0 | 近处用小步长保证精度 |
最佳实践
对于潮湿地面这类大面积反射，建议配合粗糙度遮罩使用------只在积水区域启用 SSR，其余区域使用传统的环境反射或平面反射，这样可以在保证视觉效果的同时显著提升性能。
常见问题与解决方案
Q1: 为什么 SSR 在屏幕边缘产生不自然的接缝？
这是因为光线步进在屏幕边界处超出范围导致采样失败。解决方案是在边界处进行镜像处理，或者设置较小的最大步长使光线不会轻易越界。
Q2: 透明物体无法产生正确的反射怎么办？
SSR 默认基于不透明几何体的深度。如果需要透明物体的反射，需要在额外的 Pass 中单独处理，或使用传统的渲染目标反射方法作为补充。
Q3: 移动端如何优化 SSR 性能？
降分辨率0.25SSR 目标分辨率设为屏幕的 25%
减少步数16-24降低光线步进的最大迭代次数
限制范围10-15m减小最大反射距离
选择性启用遮罩只对特定材质启用 SSR
Q4: 如何处理 SSR 与后处理特效的兼容性？
SSR Pass 应在所有后处理效果之前执行，确保反射颜色不会被后续的色调映射或色彩校正影响。如果需要正确的色彩分级，需要在 SSR 之后保存反射颜色，或者在 SSR 计算时使用线性空间颜色。
总结
屏幕空间反射是现代实时渲染中不可或缺的特效之一。通过理解其光线步进原理、深度测试机制以及与渲染管线的集成方式，我们可以构建出既高质量又高效的反射效果。
关键要点
原理： SSR 基于当前帧的深度和颜色缓冲区，通过光线步进检测反射命中点
优势： 无需额外渲染目标，可捕捉屏幕内所有物体的反射
限制： 无法反射屏幕外物体，薄物体可能漏检
**优化：**动态步长、降分辨率、选择性启用是移动端优化的关键
