NiN没有被大量使用，而GoogLeNet如今还是使用较为广泛的，它是第一个几乎快要做到100层的卷积神经网络，它把 'L'大写实际上是为了致敬 "LeNet"，在学习过NiN之后再来理解GoogLeNet要方便一些。

前言

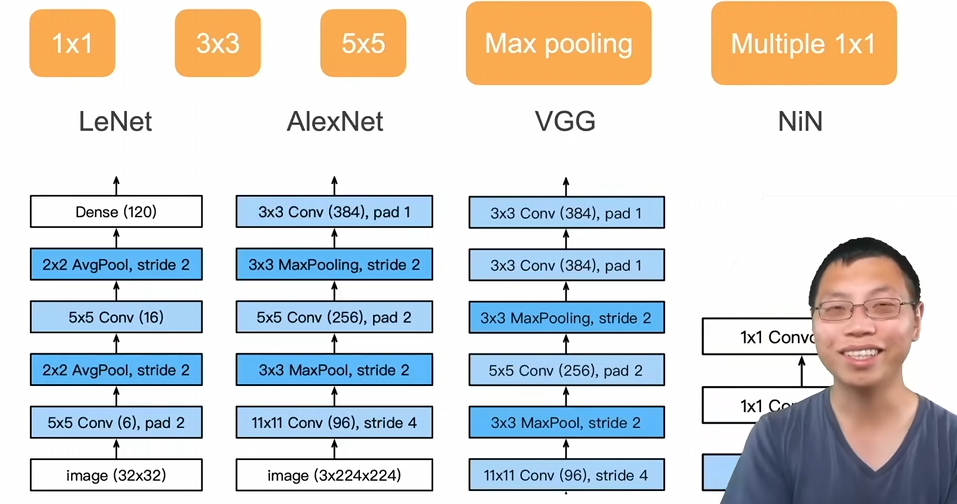

相信大家都会感到很疑惑，为什么某个网络中卷积层的卷积核要设置为3×3 ，或者要设置为 5×5 ......，什么才是最好的卷积层超参数选择呢？

1 GoogLeNet详解

GoogLeNet（又称 Inception-v1）由 Google 团队在 2014 年提出，并夺得了当年 ImageNet 大赛（ILSVRC 2014）的冠军。它的出现标志着深度学习模型从单纯的"加深"转向了对"结构效能"的深度优化。

1.1 核心思想：Inception块

传统的卷积神经网络（如 AlexNet、VGG）通过简单地堆叠卷积层来提高表达能力，但这会导致参数量巨大且容易过拟合。GoogLeNet 的核心创新是 Inception 模块。

Inception 模块的设计初衷是利用不同尺度的卷积核来捕捉不同大小的特征。与其纠结增肌网络的深度（层数）还是宽度（通道数），不如"全都要"。

为什么需要Inception？

在图像中，重要的特征可能具有不同的尺度（比如一张照片里，狗的脸可能占据很大空间，也可能只是远处的一个小点）

1×1卷积：捕捉局部微小特征；

3×3和5×5：捕捉更大范围的空间特征；

池化层（Pooling）：保留主要的结构信息

1×1卷积的神奇作用（降维）

直接并联这些卷积层会导致计算量爆炸。GoogleLeNet的聪明之处在于，在3×3和5×5卷积之前加了一个 1×1 卷积层，主要作用如下：

*++降维：++*减少输入特征图的通道数，从而大幅减少参数量和计算量；

*++增加非线性：++*通过1×1卷积后的ReLU激活函数，增加网络的表达能力。

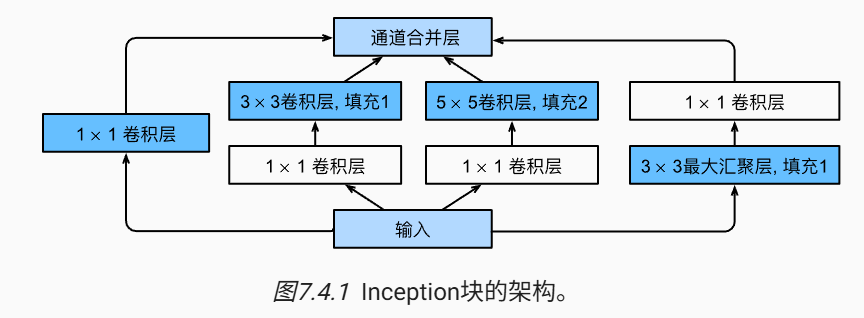

下图：4个路径从不同层面抽取信息，然后在输出通道维度合并，即输入到输出的宽高是不变的，变化的是通道数。

下图中，白色部分1×1卷积用来变换通道数，而蓝色部分用来抽取信息（其中蓝色1×1Conv用来抽取通道信息，其他用来抽取空间信息）

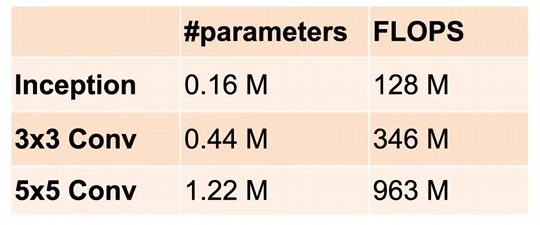

跟单3×3或单5×5卷积层相比，Inception块有更少的参数个数和计算复杂度。

|----------------------------------------------------------------------------|----------------------------------------------------------------------------|
| | |

1.2 Google 架构

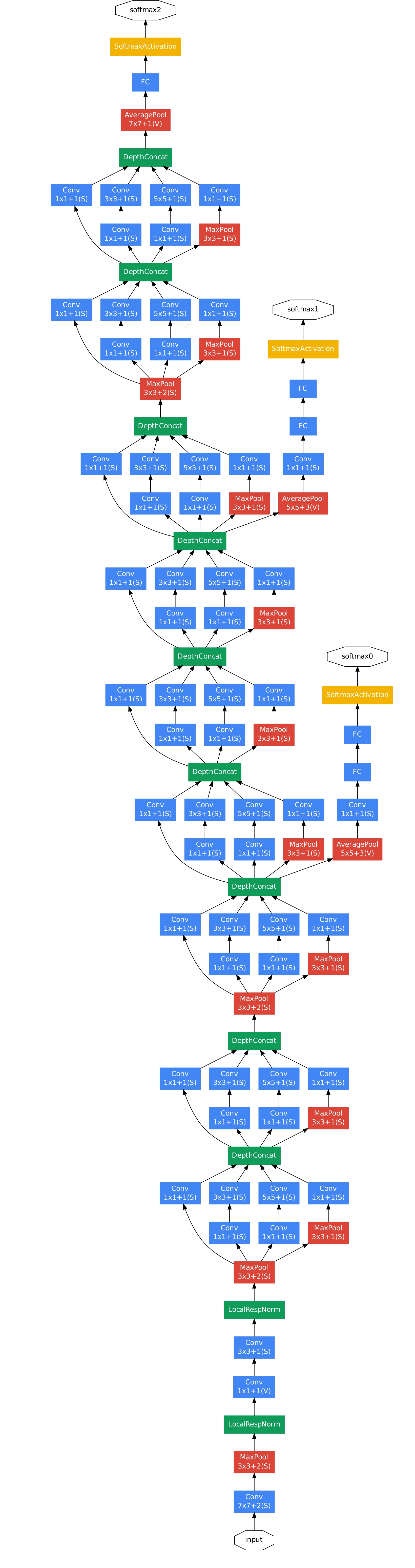

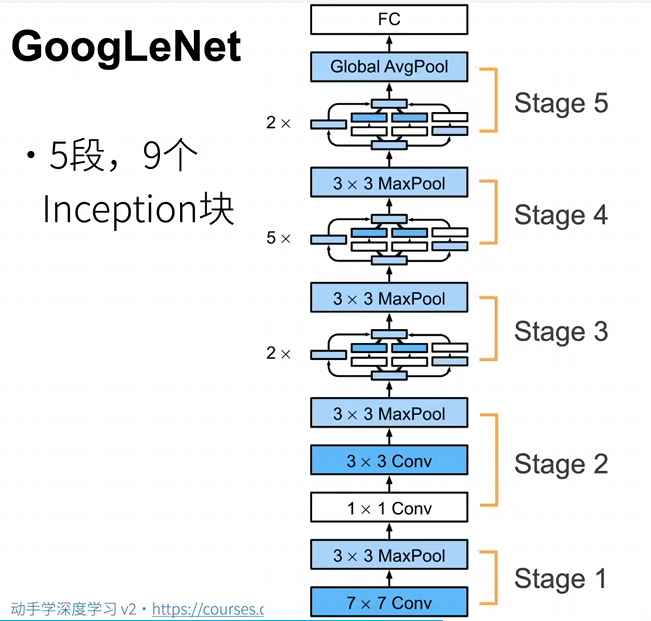

总体来说，由9个Inception块组成，每个Inception 模块内有4个并行的分支，在中间层有两个辅助分类之路，用于解决深层网络的梯度消失问题。（右图为原始论文的架构）。

|----------------------------------------------------------------------------|-----------------------------------------------------------------------------|
| | |

|------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|----------------------------------------------------------------------------|

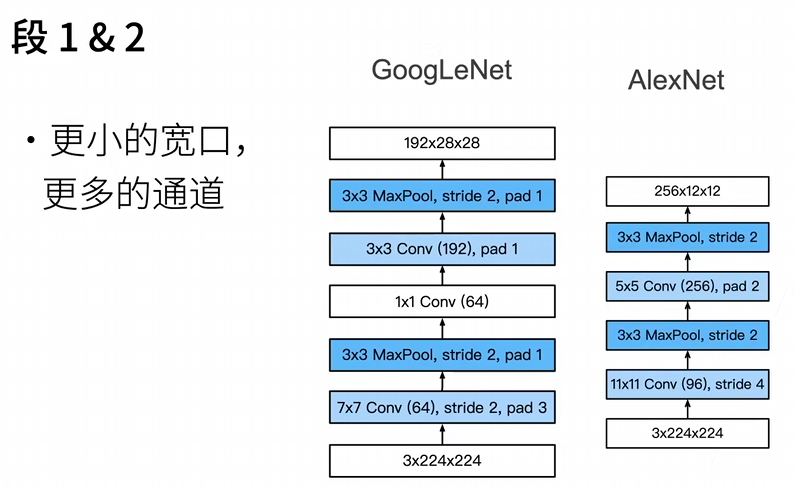

| #### 第1部分：前导网络（Stage 1 & Stage 2） Input：224×3×3 Conv1：7×7Conv(64)，大卷积核快速扩大感受野，捕捉图像的轮廓，输出尺寸112×112×64 MaxPool1：降采样，输出56×56×64 Conv2：1×1Conv(64)-降维→56×56×64，3×3Conv(192)-提取更复杂特征，输出56×56×192 MaxPool2：降采样，输出28×28×192 | |

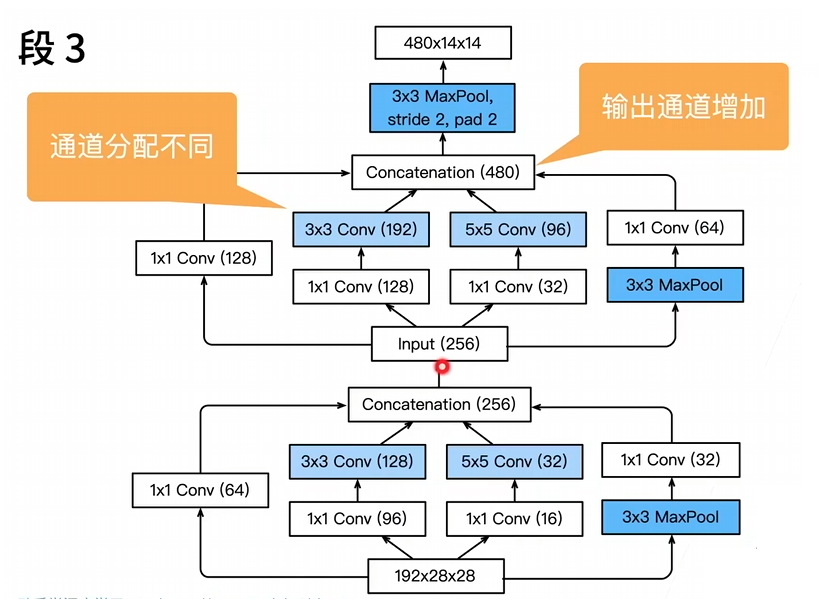

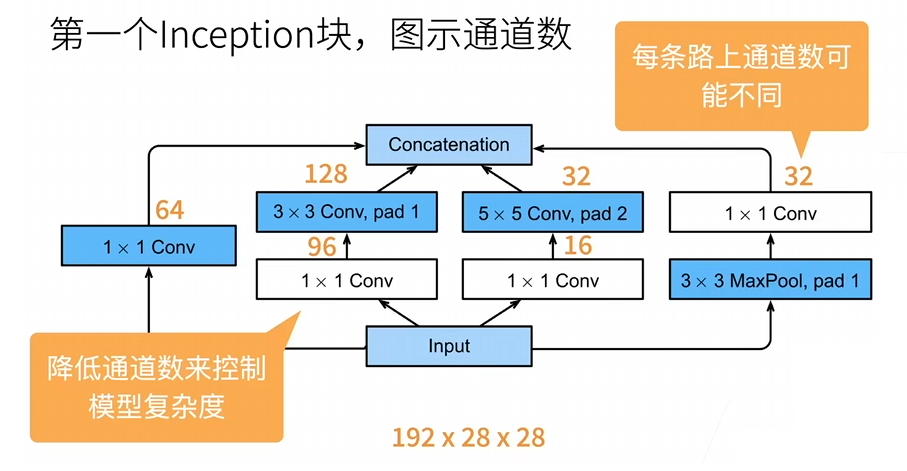

| #### 第2部分：核心Inception模块组 ##### 2-1：Stage 3 ：（2个Inception） 3a： Input：28×28×192 Branch1：28×28×64； Branch2：1×1Conv(96)-降维→28×28×96，经3×3Conv(128)-提取更复杂特征，输出28×28×128 Branch3：1×1Conv(16)-降维→28×28×16，经5×5Conv(32)-提取更复杂特征，输出28×28×32 Branch4：3×3MaxPool-降采样→28×28×192，经1×1Conv(32)降维，输出28×28×32 通过Concat（通道拼接）：输出28×28×256 3b：同理，最终输出28×28×480 经过MaxPool3：输出14×14×480 | |
| ##### 2-2：Stage 4（4个Inception）： 4a：输入14×14×480，输出14×14×512 辅助分类器1 4b：输出14×14×512 4c：输出14×14×512 4d：输出14×14×528 辅助分类器2 4d：输出14×14×832 经过MaxPool4：输出7×7×832 ##### 2-3：Stage5 （5个Inception） 5a：输入7×7×832，输出7×7×832 5b：输出7×7×1024 | |

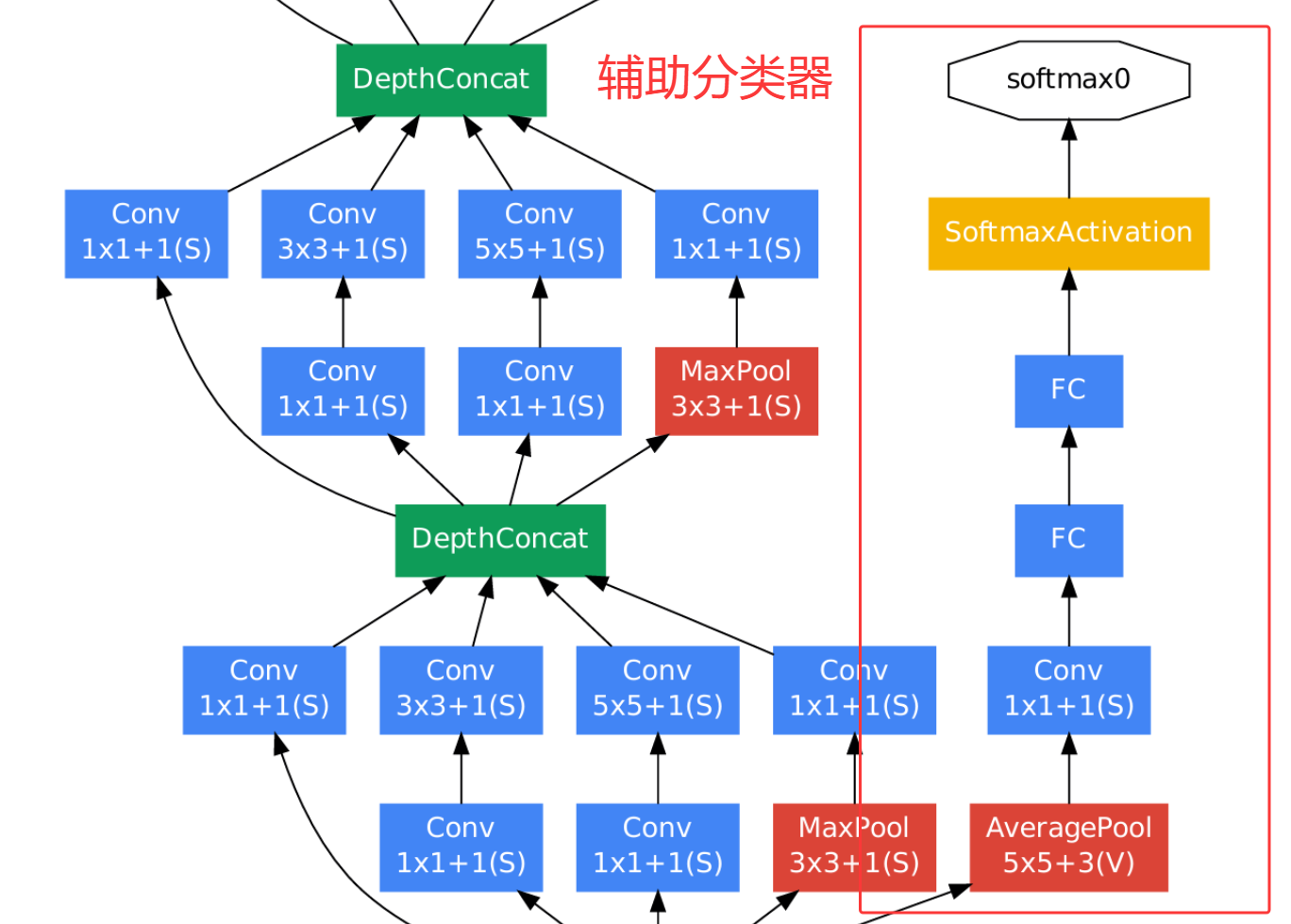

第3部分：辅助分类器（Auxiliary Classifier）

为了防止在训练22层深的网络时梯度无法回传，GoogLeNet分别在Inception 4a和 4d 之后拉出了两个"小弟"，用于解决训练时候的梯度消失问题及加快训练。

**结构：**AvgPool（K=5×5，stride=3）---1×1卷积（128个通道，用于降维并增加非线性）--- FC（1024个神经元）---Dropout（70%的舍弃率）---Softmax（输出1000类分类结果）。

**训练权重：**在计算总Loss时，两个辅助分类器的Loss权重为0.3。

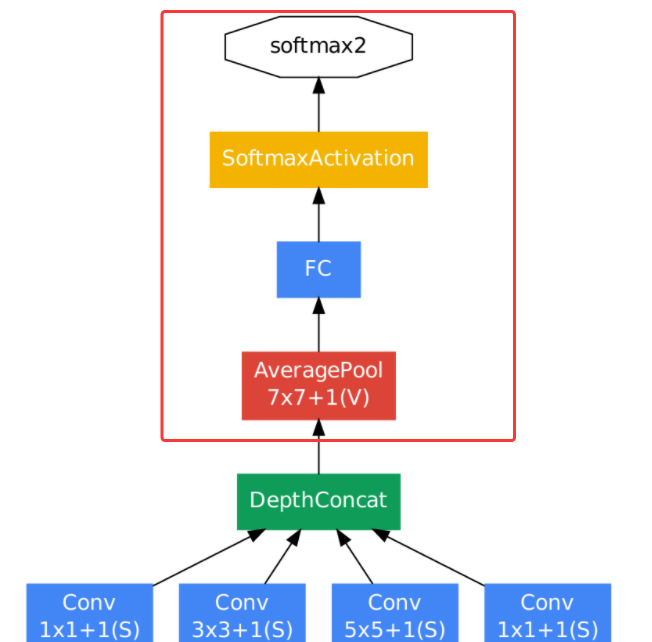

第4部分：输出层

这是网络收官的地方 GooLeNet 的关键创新之一。

Inception 5b 输出：7×7×1024

Global Average Pooling(GAP)：关键！直接计算每一层7×7的平均值。

输出：1×1×1024

意义：彻底摆脱了 AlexNet 那种动辄数千万参数的全连接层，使参数量暴跌。

Dropout（40%）：在全连接层之前的最后一次防止过拟合。

**Fully Connected(Linear)：**1024映射到1000。

**Sotmax：**得到最终分类概率。

1.3 Inception 后续变种

a) Inception-BN(v2)-使用batch normalization(后面介绍)

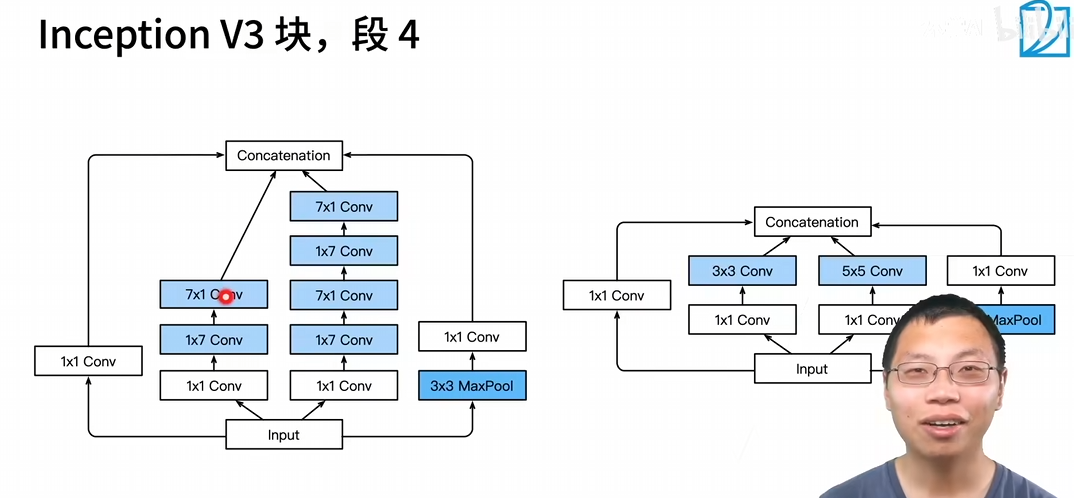

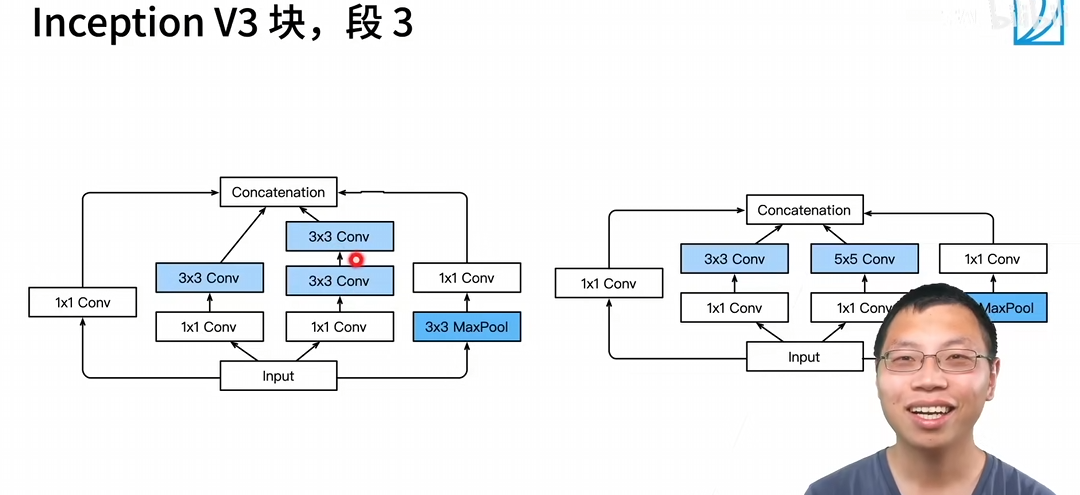

b) Inception-V3-修改了Inception块

替换5x5为多个3x3卷积层

替换5x5为1x7和7x1卷积层

替换3x3为1x3和3x1卷积层

更深

c) Inception-V4-使用残差连接（后面介绍）

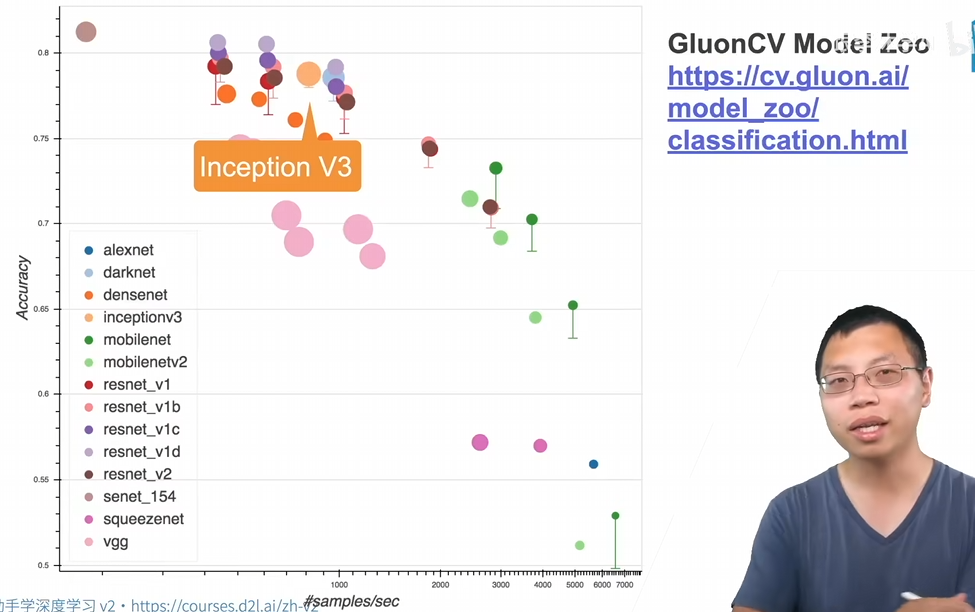

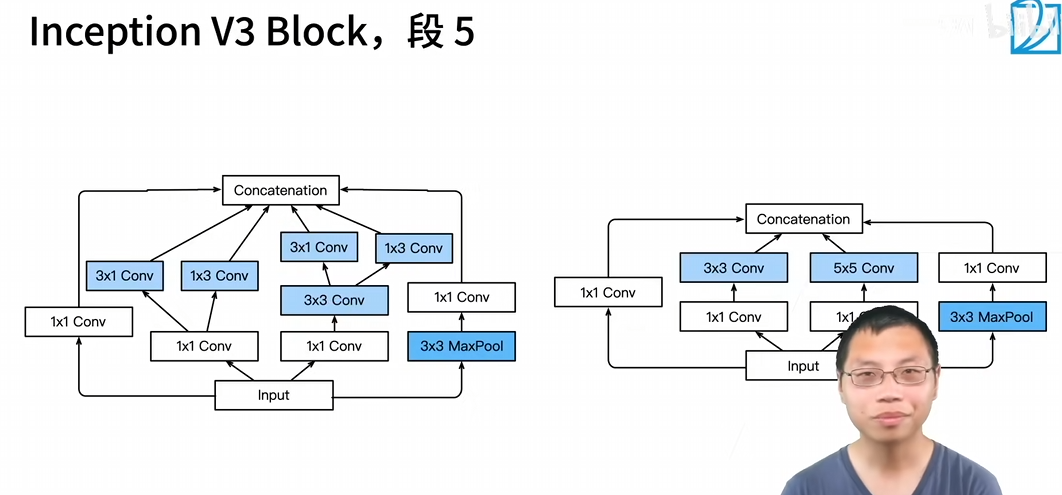

Inception V3了解

对Inception模块中的卷积核设置进行更改。

|----------------------------------------------------------------------------|----------------------------------------------------------------------------|----------------------------------------------------------------------------|
| | | |

Inception相较于Vgg来说内存更高，训练更慢，但是效果还是好很多的，现在仍然常被使用。

2 代码实现

2.1 Inception 块

（如沐神所说"没什么好讲的"（不是），结合原始架构设计理解吧~~~~~~~~）

python 复制代码

import torch
from torch import nn
from torch.nn import functional as F
from d2l import torch as d2l


class Inception(nn.Module):
    # c1--c4是每条路径的输出通道数
    def __init__(self, in_channels, c1, c2, c3, c4, **kwargs):
        super(Inception, self).__init__(**kwargs)
        # 线路1，单1x1卷积层
        self.p1_1 = nn.Conv2d(in_channels, c1, kernel_size=1)
        # 线路2，1x1卷积层后接3x3卷积层
        self.p2_1 = nn.Conv2d(in_channels, c2[0], kernel_size=1)
        self.p2_2 = nn.Conv2d(c2[0], c2[1], kernel_size=3, padding=1)
        # 线路3，1x1卷积层后接5x5卷积层
        self.p3_1 = nn.Conv2d(in_channels, c3[0], kernel_size=1)
        self.p3_2 = nn.Conv2d(c3[0], c3[1], kernel_size=5, padding=2)
        # 线路4，3x3最大汇聚层后接1x1卷积层
        self.p4_1 = nn.MaxPool2d(kernel_size=3, stride=1, padding=1)
        self.p4_2 = nn.Conv2d(in_channels, c4, kernel_size=1)

    def forward(self, x):
        p1 = F.relu(self.p1_1(x))
        p2 = F.relu(self.p2_2(F.relu(self.p2_1(x))))
        p3 = F.relu(self.p3_2(F.relu(self.p3_1(x))))
        p4 = F.relu(self.p4_2(self.p4_1(x)))
        # 在通道维度上连结输出
        return torch.cat((p1, p2, p3, p4), dim=1)

2.2 GoogLeNet架构实现

因为我们用的数据集是FashionMnist，分类数为10，所以在最后加了一个Linear(1024,10)

python 复制代码

b1 = nn.Sequential(nn.Conv2d(1, 64, kernel_size=7, stride=2, padding=3),
                   nn.ReLU(),
                   nn.MaxPool2d(kernel_size=3, stride=2, padding=1))

b2 = nn.Sequential(nn.Conv2d(64, 64, kernel_size=1),
                   nn.ReLU(),
                   nn.Conv2d(64, 192, kernel_size=3, padding=1),
                   nn.ReLU(),
                   nn.MaxPool2d(kernel_size=3, stride=2, padding=1))
b3 = nn.Sequential(Inception(192, 64, (96, 128), (16, 32), 32),
                   Inception(256, 128, (128, 192), (32, 96), 64),
                   nn.MaxPool2d(kernel_size=3, stride=2, padding=1))
b4 = nn.Sequential(Inception(480, 192, (96, 208), (16, 48), 64),
                   Inception(512, 160, (112, 224), (24, 64), 64),
                   Inception(512, 128, (128, 256), (24, 64), 64),
                   Inception(512, 112, (144, 288), (32, 64), 64),
                   Inception(528, 256, (160, 320), (32, 128), 128),
                   nn.MaxPool2d(kernel_size=3, stride=2, padding=1))
b5 = nn.Sequential(Inception(832, 256, (160, 320), (32, 128), 128),
                   Inception(832, 384, (192, 384), (48, 128), 128),
                   nn.AdaptiveAvgPool2d((1,1)),
                   nn.Flatten())

net = nn.Sequential(b1, b2, b3, b4, b5, nn.Linear(1024, 10))

来简单查看下网络形状：

为了使Fashiont-MNIST上的训练短小精悍，我们将输入的宽高降到96×96.

python 复制代码

X = torch.rand(size=(1, 1, 96, 96))
for layer in net:
    X = layer(X)
    print(layer.__class__.__name__,'output shape:\t', X.shape)

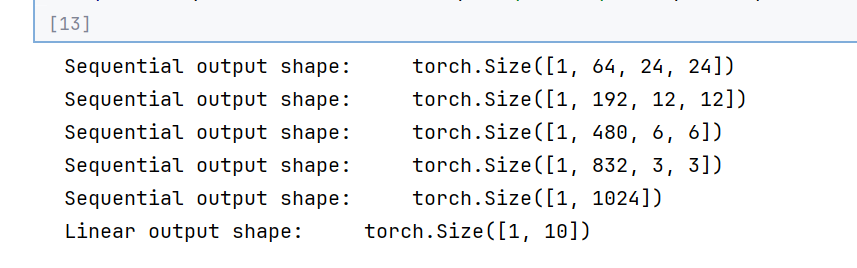

//输出：

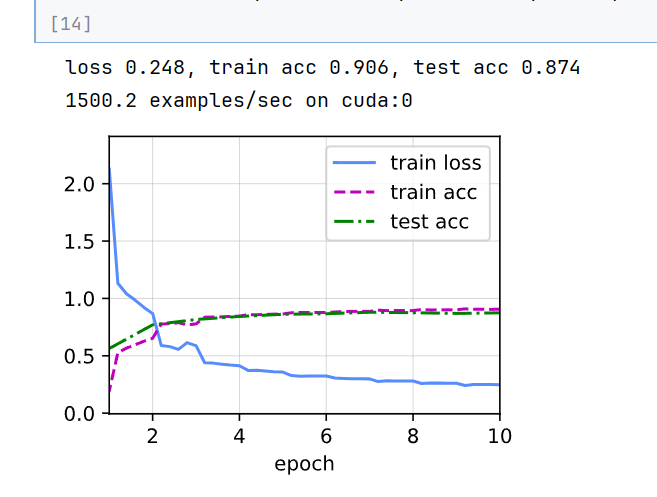

2.3 训练

python 复制代码

lr, num_epochs, batch_size = 0.1, 10, 128
train_iter, test_iter = d2l.load_data_fashion_mnist(batch_size, resize=96)
d2l.train_ch6(net, train_iter, test_iter, num_epochs, lr, d2l.try_gpu())

//输出：

总结

Inception块用4条有不同超参数的卷积层和池化层的路来抽取不同的信息。它的一个主要优点是模型参数小，计算复杂度低。

GoogleNet使用了9个Inception块，是第一个达到上百层的网络，后续有一系列改进。（V3、V4还是被持续使用，问题是结构很复杂）

GoogLeNet 的出现标志着深度学习从*++"一味追求深度++* "转向了*++"追求结构效率++*"。它的设计哲学影响了后续的 Inception v2/v3/v4 以及更先进的网络架构。
