描述
LCMDC7616是一款基于逐次逼近型寄存器(SAR)模数转换器(ADC)的16通道、16位双同步2 x 1 MSPS采样系统。该器件高度集成，每个通道均配备模拟前端，包含输入过压钳位电路、1 MΩ输入阻抗、可编程增益放大器(PGA)、有源低通滤波器和ADC驱动器。内置精密低漂移基准电压源及缓冲器，使其能够为紧凑型数据采集解决方案提供支持。数字接口兼容SPI串行与并行通信协议，可与多种主控制器进行数据交互。
LCMDC7616采用单路5V模拟电源供电，可处理真正双极性±10V、±5V及±2.5V输入信号。1 MΩ高输入阻抗简化了模拟输入设计，可直接连接传感器。模拟输入过压保护能力达±30V。器件配备灵活的可配置序列发生器，并支持突发工作模式。片内过采样数字滤波器可提升信噪比(SNR)并降低传输速率。集成芯片自检功能与可选的CRC校验机制保障了应用的鲁棒性。

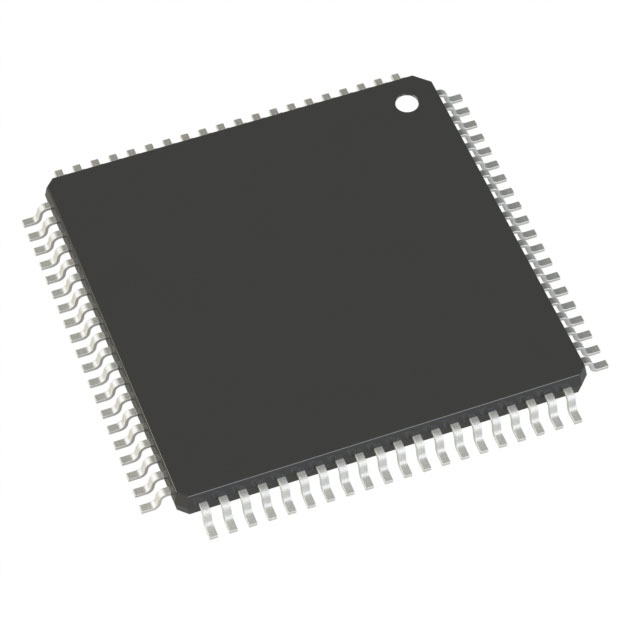

LCMDC7616采用LQFP14x14-80封装，工作温度范围为-40°C至+125°C。
特性
• 16位、16通道模数转换器（ADC），带集成模拟前端
• 双通道同时采样，2x1 MSPS
吞吐率
• 可独立编程的通道输入范围
-- 真双极性：±10 V、±5 V、±2.5 V
• 电源
-- 单路模拟电源5 V
-- VDRIVE向VCC供应1.71伏电压
• 高度集成的模拟前端
-- 1-MΩ 模拟输入阻抗
-- 可编程增益放大器
-- 模拟低通滤波器
-- 内部精确参考和参考缓冲
-- 双通道16位1 MPS SAR ADC
-- ±30 V 模拟输入过压钳位保护
具有7千伏静电放电（ESD）保护
• 灵活的数字与接口
-- 片上数字滤波器过采样
-- 具有突发模式的序列发生器
-- 并行和串行接口，兼容SPI
-- 可选循环冗余校验（CRC）
错误检查
-- 自诊断功能
-- 硬件/软件配置
• 性能
-- 信噪比：典型值为1 MSPS时为89 dB
-- SINAD：典型值88.7 dB
-- 总谐波失真（THD）：典型值为-102分贝
• 封装：LQFP80
• 工作温度范围广：−40°C至+125°C
应用程序
• 继电保护
• 电力线监测
• 电机控制
• 多通道数据采集
