一句话总结：
本文提出一款适用于5G高频段（28 GHz）的紧凑型四端口MIMO天线，通过加载频率选择表面（FSS），实现高隔离、低相关、高增益（8 dBi）的优异性能。
一、研究背景：5G高频段对天线提出更高要求
随着5G通信的普及，高频段（如28 GHz、39 GHz） 因其大带宽、低延迟的优势成为研究热点。然而，高频信号容易受大气吸收影响，要求天线具备高增益 来补偿路径损耗。同时，MIMO技术通过多天线并行传输提升系统容量，但也带来了端口间互耦的问题。
如何在紧凑尺寸内实现高隔离、高增益、低相关性，是当前天线设计的关键挑战。
二、实验方法：MIMO + FSS 联合设计
1. 单天线单元设计
-
结构：微带馈线 + 矩形缝隙地
-
介质：Rogers RO4003C（εr = 3.38，厚度 0.203 mm）
-
尺寸：16 × 12 mm²
2. 四端口MIMO结构
-
总体尺寸：25.7 × 25.7 mm²
-
四个天线单元正交排列
-
引入十字形切割提升隔离度
3. FSS结构
-
单元形状：六边形边界 + 十字形导体
-
介质：Rogers RT-5880（εr = 2.2）
-
功能：作为反射器，提升前向增益
4. 集成结构
-
FSS阵列：7 × 7单元，整体尺寸 37.8 × 37.8 mm²
-
与MIMO天线间距：5.7 mm（泡沫层）
三、图文解析（原文重要图分析）
以下图片均来自原论文，图中编号与原文一致。

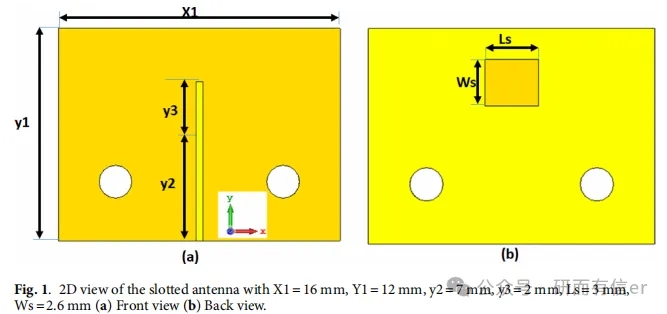

图1 | 单缝隙天线结构图
原文位置：Page 2, Fig. 1
-
正面：微带馈线
-
背面：矩形缝隙地
-
尺寸参数：Ls = 3 mm，Ws = 2.6 mm，y3 = 2 mm
解析：这是整个MIMO天线的基础单元，缝隙长度决定谐振频率，微带线实现阻抗匹配。

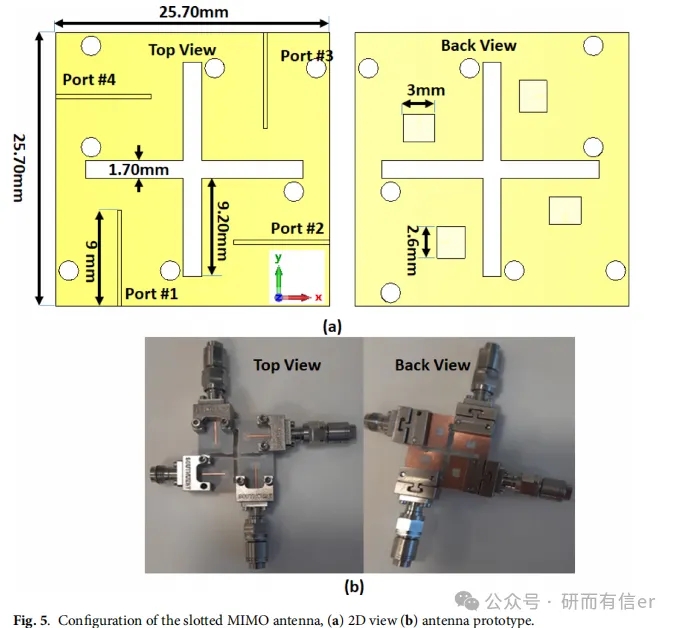

图5 | 四端口MIMO天线结构与实物
原文位置：Page 5, Fig. 5
四个单元正交排列
-
基板中引入十字形切割
-
实物图展示加工样机
解析：正交排列和十字切割是提高端口间隔离度的关键设计，实测S21 ≤ -22 dB，验证了有效性。

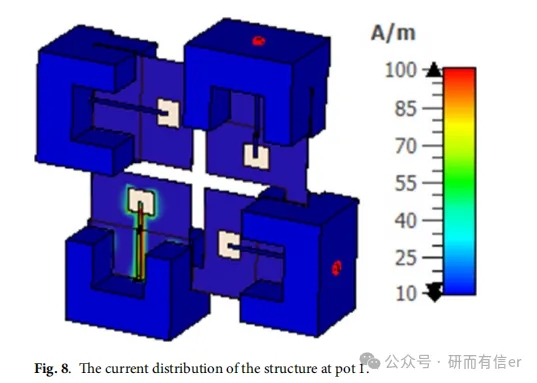

图8 | 电流分布图
原文位置：Page 7, Fig. 8
-
激励Port 1时，电流主要集中在天线1周围
-
其他端口几乎无电流分布
解析：说明端口之间互耦极低，隔离性能优异。

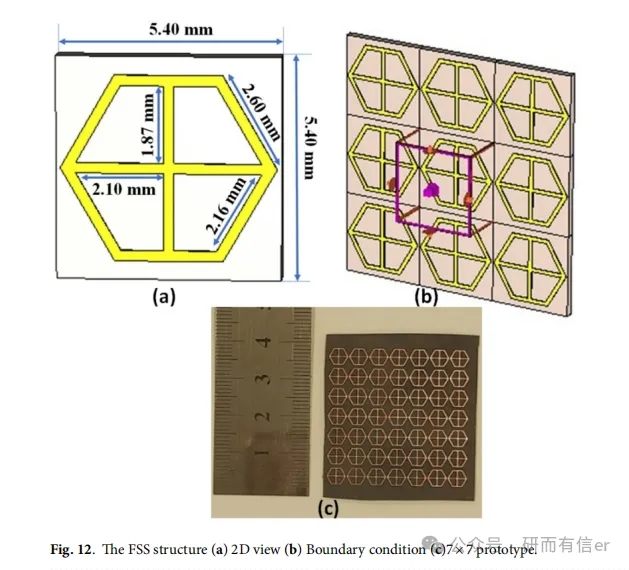

图12 | FSS单元结构与实物
原文位置：Page 9, Fig. 12
-
六边形 + 十字形导体
-
单元尺寸：5.4 × 5.4 mm²
-
7×7阵列实物图
解析：FSS单元在24--35 GHz范围内表现为带阻滤波器，反射后向辐射，提升前向增益。

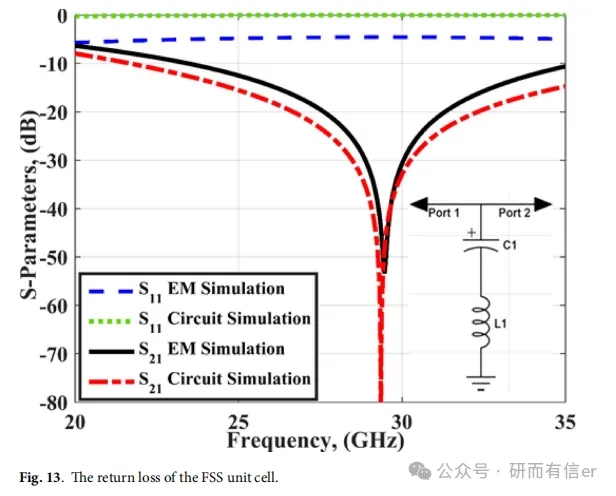

图13 | FSS单元S参数与等效电路
原文位置：Page 9, Fig. 13
-
S11 ≤ -10 dB @ 24--35 GHz
-
等效电路：L = 0.2674 nH，C = 0.1099 pF
解析：验证FSS作为反射器的有效性，为增益提升提供理论依据。

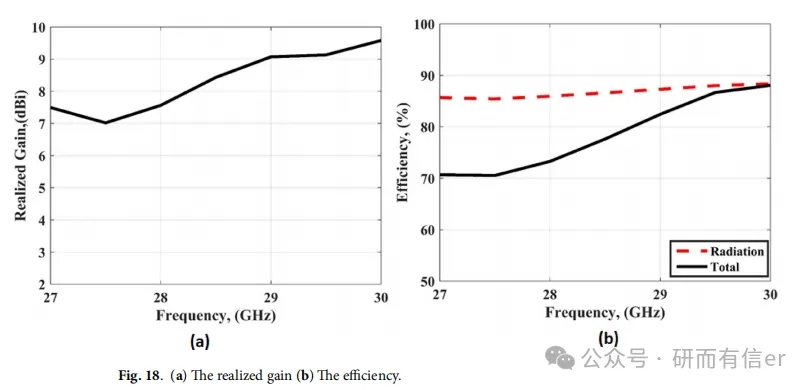

图18 | 带FSS后的增益与效率
原文位置：Page 12, Fig. 18
-
峰值增益：8 dBi（实测）
-
辐射效率：约88%
解析：相比无FSS结构（约6 dBi），FSS带来了约2 dB的增益提升，同时保持良好的效率。

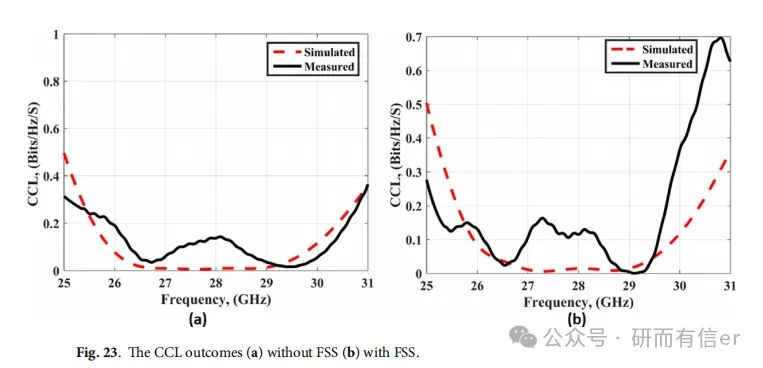

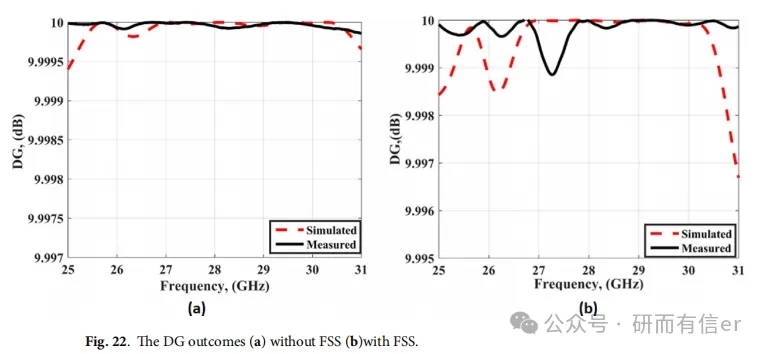

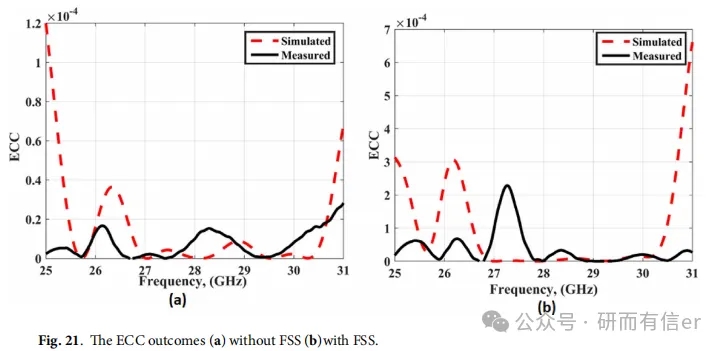

图21-23 | MIMO性能指标（ECC、DG、CCL）
原文位置：Pages 13-14, Fig. 21-23
- ECC < 0.0002（极低相关性）
- DG > 9.99 dB（优秀分集性能）
- CCL < 0.2 bit/s/Hz（信道容量损失极小）
解析：这些指标全面证明了该MIMO天线在多路径环境下的优秀传输能力。

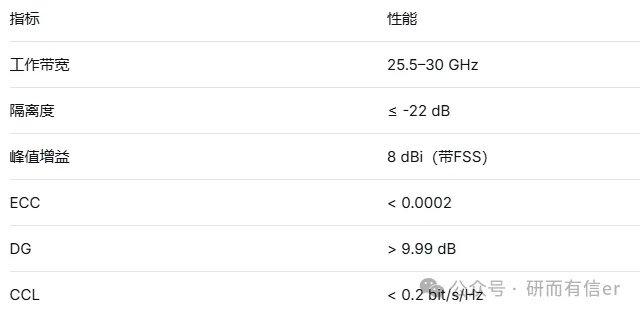

四、总结与启示
设计亮点回顾：
-
✅ 紧凑尺寸下实现四端口MIMO
-
✅ 十字形切割有效提升隔离
-
✅ FSS结构实现增益提升约2 dB
-
✅ 全面MIMO指标验证高可用性
该设计为5G高频终端天线提供了高性价比、易集成、性能优异的工程参考。
原文出处：Shaymaa M. Gaber et al., High isolation quad ports MIMO antenna loaded with FSS for 5G communication, Scientific Reports, 2025.
