Unity URP 绘制参考网格 Shader 教程（抗锯齿 + 渐变淡出）

DaLiangChen2026-04-25 18:38

在 Unity 开发中，尤其是场景编辑、AR/VR、地形预览、3D 可视化场景，一个清晰、美观的透视网格能极大提升开发体验和视觉效果。

本篇教程带你从零实现一个URP 通用管线兼容、无限平铺、抗锯齿、距离淡出、主次网格分层的透视网格 Shader，支持自定义颜色、线宽、间隔、淡出距离，直接可用于项目！

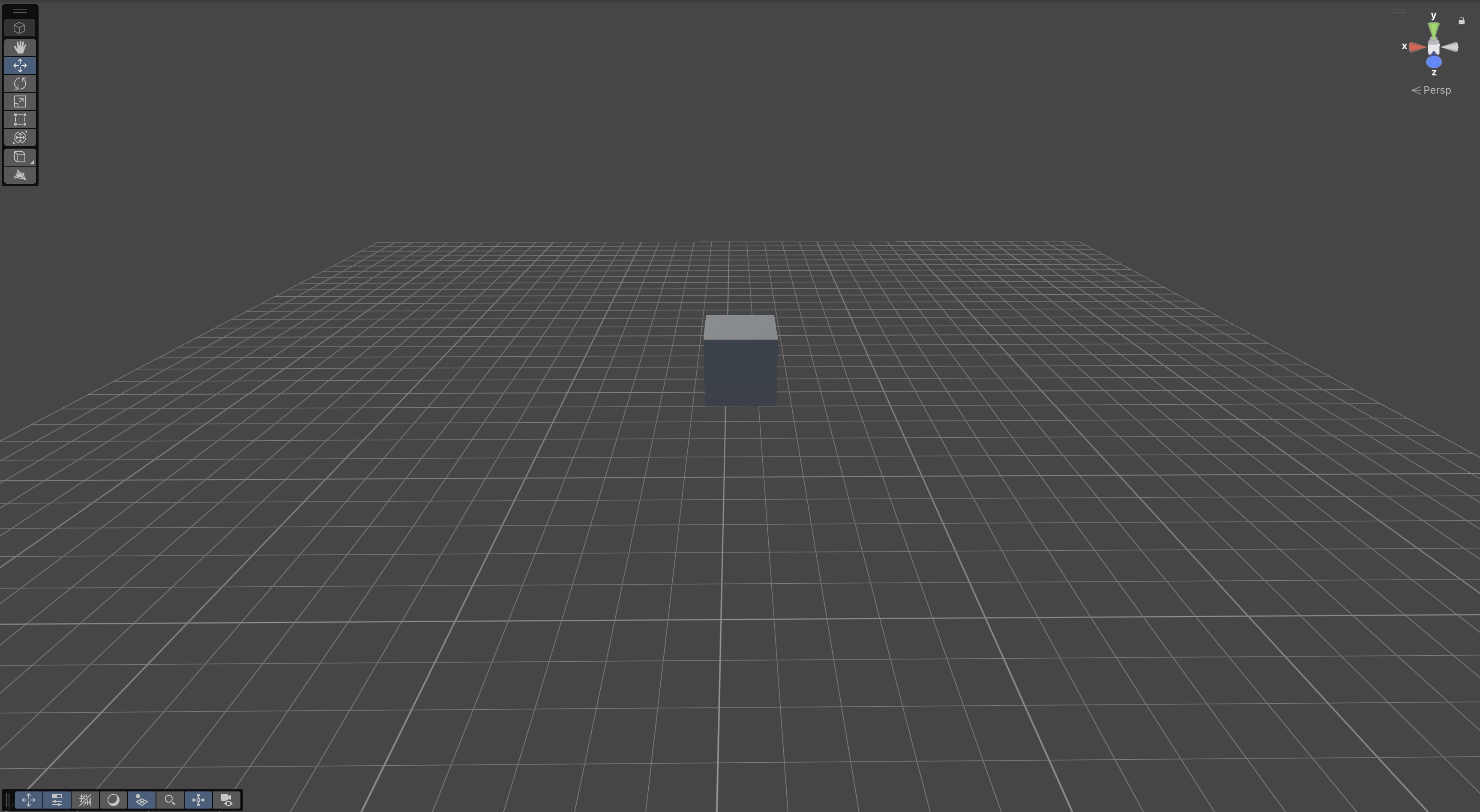

最终效果预览

  • ✅ 无限平铺透视网格，无面片拉伸变形
  • ✅ 主次分层网格（普通线 + 每 N 格高亮线）
  • ✅ 硬件抗锯齿，线条平滑无锯齿
  • ✅ 距离渐变淡出，不突兀
  • ✅ URP 全版本兼容，透明混合，无 Z 冲突
  • ✅ 全参数可调节，开箱即用

一、Shader 核心功能说明

本 Shader 基于URP HLSL编写，核心特性：

  1. 世界空间计算网格：不受模型缩放 / 面片大小影响，真正无限延伸
  2. fwidth 抗锯齿：解决线条锯齿、闪烁问题
  3. 距离淡出：远处网格自动透明，优化视觉
  4. 主次双网格：普通细网格 + 间隔 N 格高亮粗网格
  5. 透明混合：不遮挡场景物体，支持半透明

二、完整 Shader 代码

直接新建Unlit Shader，替换为以下代码即可使用：

复制代码
Shader "Custom/URP_PerspectiveGrid"
{
    Properties
    {
        _GridColor ("普通网格颜色", Color) = (0.7,0.7,0.7,0.5)
        _LineWidth ("普通线宽", Float) = 0.02

        _MajorGridColor ("每N格线颜色", Color) = (0.9,0.9,0.9,0.7)
        _MajorLineWidth ("每N格线宽", Float) = 0.035
        _MajorInterval ("每N格间隔", Float) = 5.0

        _GridSize ("网格尺寸", Float) = 1.0
        _FadeDist ("淡出距离", Float) = 100.0
    }

    SubShader
    {
        Tags
        {
            "RenderType" = "Transparent"
            "Queue" = "Transparent"
            "RenderPipeline" = "UniversalPipeline"
        }

        Pass
        {
            Blend SrcAlpha OneMinusSrcAlpha
            ZWrite Off
            Cull Off

            HLSLPROGRAM
            #pragma vertex vert
            #pragma fragment frag
            #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Core.hlsl"

            struct Attributes
            {
                float4 positionOS : POSITION;
            };

            struct Varyings
            {
                float4 positionHCS : SV_POSITION;
                float3 positionWS  : TEXCOORD0;
            };

            CBUFFER_START(UnityPerMaterial)
                float4 _GridColor;
                float  _LineWidth;

                float4 _MajorGridColor;
                float  _MajorLineWidth;
                float  _MajorInterval;

                float  _GridSize;
                float  _FadeDist;
            CBUFFER_END

            // 顶点着色器：传递世界坐标
            Varyings vert(Attributes input)
            {
                Varyings output;
                output.positionHCS = TransformObjectToHClip(input.positionOS.xyz);
                output.positionWS  = TransformObjectToWorld(input.positionOS.xyz);
                return output;
            }

            // 片元着色器：计算网格、抗锯齿、淡出
            half4 frag(Varyings input) : SV_Target
            {
                // 世界空间XZ平面计算网格UV（无限平铺）
                float2 gridUV = input.positionWS.xz / _GridSize;

                // 距离相机淡出
                float dist = distance(input.positionWS, _WorldSpaceCameraPos);
                float fade = 1.0 - saturate(dist / _FadeDist);

                // 抗锯齿：像素导数
                float2 fw = max(fwidth(gridUV), 1e-5);

                // 1. 普通网格线计算
                float2 distToGrid = abs(gridUV - round(gridUV));
                float2 normalAA = fw * 1.5;
                float2 normalMask2 = 1.0 - smoothstep(_LineWidth - normalAA, _LineWidth + normalAA, distToGrid);
                float normalGrid = max(normalMask2.x, normalMask2.y);

                // 2. 主次高亮网格线计算
                float interval = max(_MajorInterval, 1.0);
                float majorWidth = max(_MajorLineWidth, 1e-5);

                float2 majorUV = gridUV / interval;
                float2 majorFW = max(fwidth(majorUV), 1e-5);
                float2 distToMajor = abs(majorUV - round(majorUV));
                float2 majorAA = majorFW * 1.5;
                float2 majorMask2 = 1.0 - smoothstep(majorWidth - majorAA, majorWidth + majorAA, distToMajor);
                float majorGrid = max(majorMask2.x, majorMask2.y);

                // 3. 颜色混合：高亮线覆盖普通线
                float useMajor = saturate(majorGrid);
                half4 gridColor = lerp(_GridColor, _MajorGridColor, useMajor);
                float gridAlpha = max(normalGrid, majorGrid) * fade;

                // 最终颜色
                half4 finalColor = gridColor;
                finalColor.a *= gridAlpha;
                return finalColor;
            }
            ENDHLSL
        }
    }
}

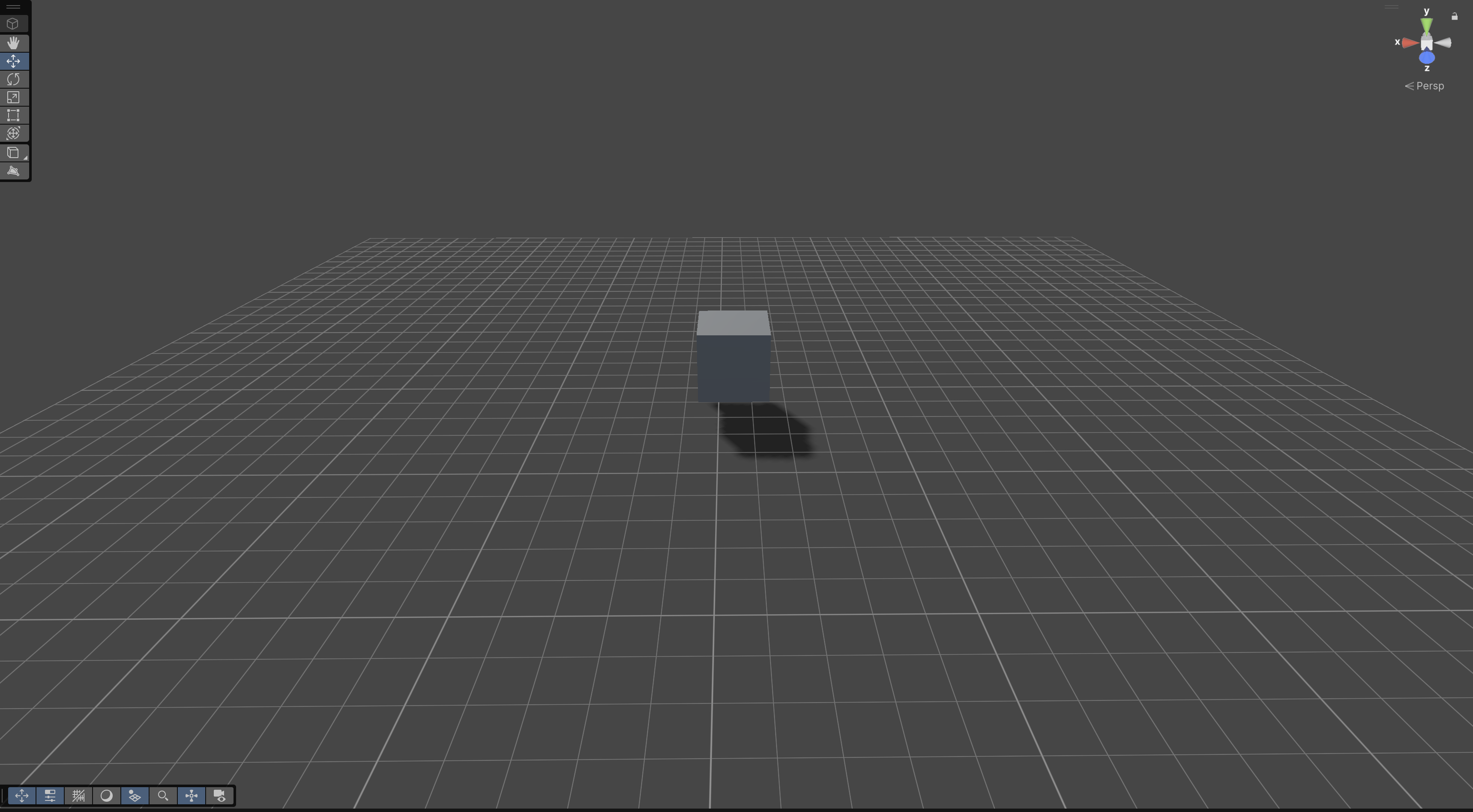

添加了接收阴影效果：

复制代码
Shader "Custom/URP_PerspectiveGrid"
{
    Properties
    {
        _GridColor ("普通网格颜色", Color) = (0.7,0.7,0.7,0.7)
        _LineWidth ("普通线宽", Float) = 0.02

        _MajorGridColor ("每N格线颜色", Color) = (0.9,0.9,0.9,0.9)
        _MajorLineWidth ("每N格线宽", Float) = 0.035
        _MajorInterval ("每N格间隔", Float) = 5.0

        _GridSize ("网格尺寸", Float) = 1.0
        _FadeDist ("淡出距离", Float) = 100.0

        _ShadowStrength ("阴影强度", Range(0,1)) = 0.65
        _ShadowOpacity ("阴影不透明度", Range(0,1)) = 0.75
    }

    SubShader
    {
        Tags
        {
            "RenderType" = "Transparent"
            "Queue" = "Transparent"
            "RenderPipeline" = "UniversalPipeline"
        }

        Pass
        {
            Name "Forward"
            Tags { "LightMode" = "UniversalForward" }

            Blend SrcAlpha OneMinusSrcAlpha
            ZWrite Off
            Cull Off

            HLSLPROGRAM
            #pragma vertex vert
            #pragma fragment frag

            #pragma multi_compile _ _MAIN_LIGHT_SHADOWS
            #pragma multi_compile _ _MAIN_LIGHT_SHADOWS_CASCADE
            #pragma multi_compile _ _MAIN_LIGHT_SHADOWS_SCREEN
            #pragma multi_compile _ _SHADOWS_SOFT

            #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Core.hlsl"
            #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Lighting.hlsl"

            struct Attributes
            {
                float4 positionOS : POSITION;
            };

            struct Varyings
            {
                float4 positionHCS : SV_POSITION;
                float3 positionWS  : TEXCOORD0;
            };

            CBUFFER_START(UnityPerMaterial)
                float4 _GridColor;
                float  _LineWidth;

                float4 _MajorGridColor;
                float  _MajorLineWidth;
                float  _MajorInterval;

                float  _GridSize;
                float  _FadeDist;
                float  _ShadowStrength;
                float  _ShadowOpacity;
            CBUFFER_END

            Varyings vert(Attributes input)
            {
                Varyings output;
                output.positionHCS = TransformObjectToHClip(input.positionOS.xyz);
                output.positionWS  = TransformObjectToWorld(input.positionOS.xyz);
                return output;
            }

            half4 frag(Varyings input) : SV_Target
            {
                float2 gridUV = input.positionWS.xz / _GridSize;

                float dist = distance(input.positionWS, _WorldSpaceCameraPos);
                float fade = 1.0 - saturate(dist / _FadeDist);

                float2 fw = max(fwidth(gridUV), 1e-5);

                // 普通网格（AA）
                float2 distToGrid = abs(gridUV - round(gridUV));
                float2 normalAA = fw * 1.5;
                float2 normalMask2 = 1.0 - smoothstep(_LineWidth - normalAA, _LineWidth + normalAA, distToGrid);
                float normalGrid = max(normalMask2.x, normalMask2.y);

                // 每N格网格（AA）
                float interval = max(_MajorInterval, 1.0);
                float majorWidth = max(_MajorLineWidth, 1e-5);

                float2 majorUV = gridUV / interval;
                float2 majorFW = max(fwidth(majorUV), 1e-5);
                float2 distToMajor = abs(majorUV - round(majorUV));
                float2 majorAA = majorFW * 1.5;
                float2 majorMask2 = 1.0 - smoothstep(majorWidth - majorAA, majorWidth + majorAA, distToMajor);
                float majorGrid = max(majorMask2.x, majorMask2.y);

                float useMajor = saturate(majorGrid);
                float lineMask = saturate(max(normalGrid, majorGrid));

                // 线条 alpha
                float lineBaseAlpha = lerp(_GridColor.a, _MajorGridColor.a, useMajor);
                float lineAlpha = lineMask * lineBaseAlpha * fade;

                // 阴影 alpha（仅阴影，不带背景）
                float4 shadowCoord = TransformWorldToShadowCoord(input.positionWS);
                Light mainLight = GetMainLight(shadowCoord);
                float shadowDark = (1.0 - mainLight.shadowAttenuation) * saturate(_ShadowStrength);
                float shadowAlpha = shadowDark * _ShadowOpacity * fade;

                // 合成：线条 + 阴影（其余透明）
                float outAlpha = saturate(lineAlpha + shadowAlpha * (1.0 - lineAlpha));
                half3 lineColor = lerp(_GridColor.rgb, _MajorGridColor.rgb, useMajor);

                // 直通 alpha 输出，避免线条被阴影覆盖变灰
                half3 outRgb = (outAlpha > 1e-5) ? (lineColor * lineAlpha / outAlpha) : half3(0,0,0);

                return half4(outRgb, outAlpha);
            }
            ENDHLSL
        }
    }
}

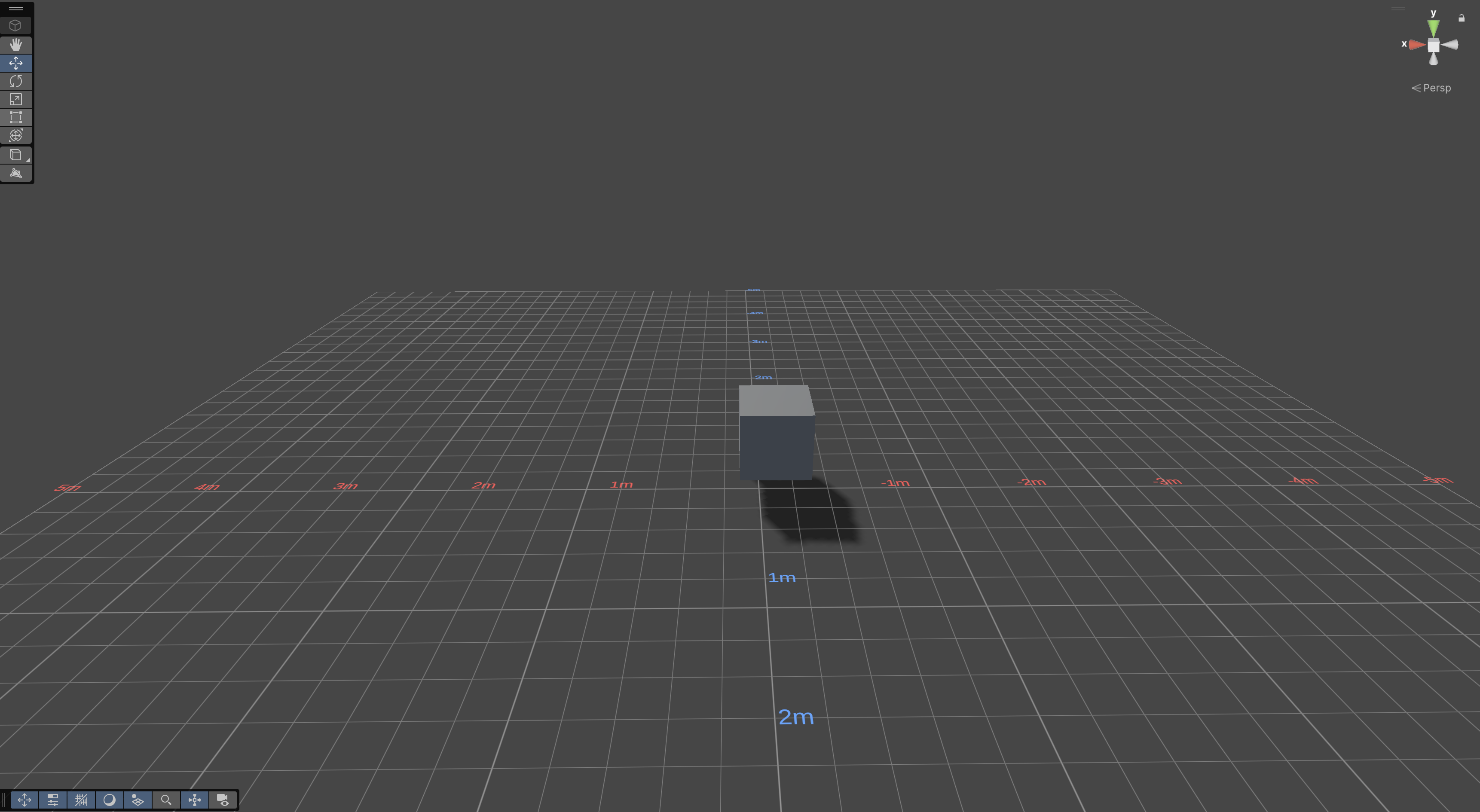

添加刻度：

cs 复制代码
using System.Collections.Generic;
using TMPro;
using UnityEngine;

public class GridMeterLabels : MonoBehaviour
{
    [Header("References")]
    public Transform gridRoot;                 // 网格原点（通常是平面中心）
    public TMP_FontAsset fontAsset;            // 可选：指定字体

    [Header("Range")]
    public int maxMeters = 20;                 // 显示 -max ~ +max
    public float meterStep = 1f;               // 每1米一个刻度文本
    public float gridSize = 1f;                // 对应 shader 的 _GridSize（1格=几米）

    [Header("Style")]
    public float textSize = 1.2f;
    public Color xAxisColor = new Color(1f, 0.35f, 0.35f, 1f);
    public Color zAxisColor = new Color(0.35f, 0.65f, 1f, 1f);
    public Vector3 xAxisOffset = new Vector3(0f, 0.01f, -0.18f); // X轴刻度偏移
    public Vector3 zAxisOffset = new Vector3(-0.18f, 0.01f, 0f); // Z轴刻度偏移

    [Header("Horizontal Text Rotation")]
    public Vector3 textEuler = new Vector3(90f, 180f, 0f); // 水平放置；若反向可改Y/Z

    private readonly List<TextMeshPro> labels = new();

    void Start()
    {
        Rebuild();
    }

    [ContextMenu("Rebuild Labels")]
    public void Rebuild()
    {
        if (gridRoot == null) gridRoot = transform;

        ClearAll();

        int count = Mathf.FloorToInt(maxMeters / meterStep);
        for (int i = -count; i <= count; i++)
        {
            float meterValue = i * meterStep;
            if (Mathf.Approximately(meterValue, 0f)) continue; // 原点不显示

            // X轴标签（沿X分布，显示 xm）
            CreateLabel(
                localPos: new Vector3(meterValue / gridSize, 0f, 0f) + xAxisOffset,
                text: $"{meterValue:0.#}m",
                color: xAxisColor,
                name: $"X_{meterValue:0.#}m"
            );

            // Z轴标签（沿Z分布，显示 zm）
            CreateLabel(
                localPos: new Vector3(0f, 0f, meterValue / gridSize) + zAxisOffset,
                text: $"{meterValue:0.#}m",
                color: zAxisColor,
                name: $"Z_{meterValue:0.#}m"
            );
        }
    }

    private void CreateLabel(Vector3 localPos, string text, Color color, string name)
    {
        var go = new GameObject(name);
        go.transform.SetParent(gridRoot, false);
        go.transform.localPosition = localPos;

        // 固定为水平文字（不朝向相机）
        go.transform.localRotation = Quaternion.Euler(textEuler);

        var tmp = go.AddComponent<TextMeshPro>();
        tmp.text = text;
        tmp.fontSize = textSize;
        tmp.color = color;
        tmp.alignment = TextAlignmentOptions.Center;
        tmp.enableWordWrapping = false;
        tmp.raycastTarget = false;
        if (fontAsset != null) tmp.font = fontAsset;

        labels.Add(tmp);
    }

    private void ClearAll()
    {
        if (gridRoot == null) return;

        for (int i = gridRoot.childCount - 1; i >= 0; i--)
        {
            var c = gridRoot.GetChild(i);
            if (c.GetComponent<TextMeshPro>() != null)
            {
#if UNITY_EDITOR
                if (!Application.isPlaying) DestroyImmediate(c.gameObject);
                else Destroy(c.gameObject);
#else
                Destroy(c.gameObject);
#endif
            }
        }

        labels.Clear();
    }
}

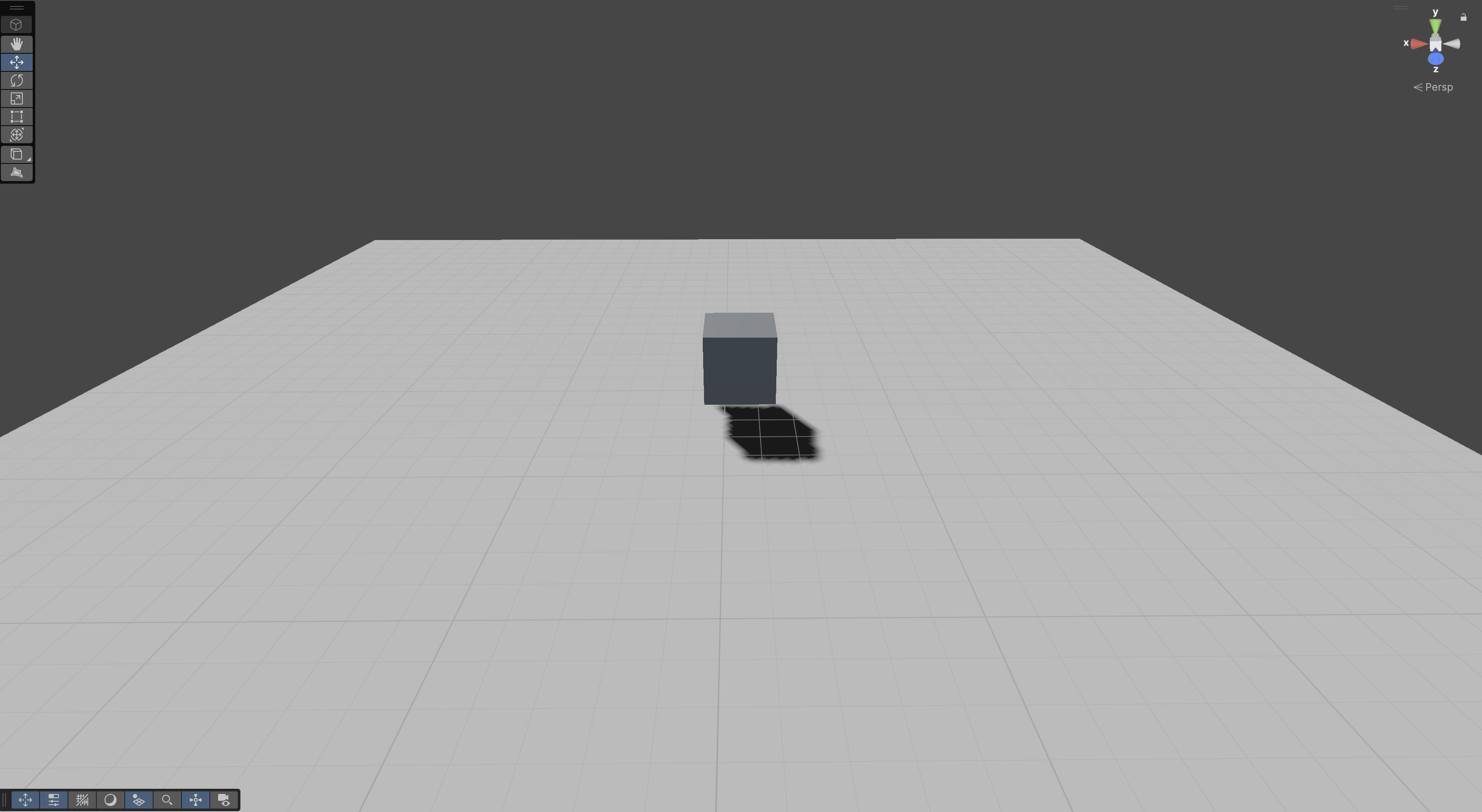

添加了灰色背景效果：

复制代码
Shader "Custom/URP_PerspectiveGrid"
{
    Properties
    {
        _BackgroundColor ("背景颜色", Color) = (0.78,0.78,0.78,0.85)

        _GridColor ("普通网格颜色", Color) = (0.7,0.7,0.7,0.55)
        _LineWidth ("普通线宽", Float) = 0.02

        _MajorGridColor ("每N格线颜色", Color) = (0.9,0.9,0.9,0.75)
        _MajorLineWidth ("每N格线宽", Float) = 0.035
        _MajorInterval ("每N格间隔", Float) = 5.0

        _GridSize ("网格尺寸", Float) = 1.0
        _FadeDist ("淡出距离", Float) = 100.0

        _ShadowStrength ("阴影强度", Range(0,1)) = 0.65
    }

    SubShader
    {
        Tags
        {
            "RenderType" = "Transparent"
            "Queue" = "Transparent"
            "RenderPipeline" = "UniversalPipeline"
        }

        Pass
        {
            Name "Forward"
            Tags { "LightMode" = "UniversalForward" }

            Blend SrcAlpha OneMinusSrcAlpha
            ZWrite Off
            Cull Off

            HLSLPROGRAM
            #pragma vertex vert
            #pragma fragment frag

            #pragma multi_compile _ _MAIN_LIGHT_SHADOWS
            #pragma multi_compile _ _MAIN_LIGHT_SHADOWS_CASCADE
            #pragma multi_compile _ _MAIN_LIGHT_SHADOWS_SCREEN
            #pragma multi_compile _ _SHADOWS_SOFT

            #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Core.hlsl"
            #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Lighting.hlsl"

            struct Attributes
            {
                float4 positionOS : POSITION;
            };

            struct Varyings
            {
                float4 positionHCS : SV_POSITION;
                float3 positionWS  : TEXCOORD0;
            };

            CBUFFER_START(UnityPerMaterial)
                float4 _BackgroundColor;

                float4 _GridColor;
                float  _LineWidth;

                float4 _MajorGridColor;
                float  _MajorLineWidth;
                float  _MajorInterval;

                float  _GridSize;
                float  _FadeDist;
                float  _ShadowStrength;
            CBUFFER_END

            Varyings vert(Attributes input)
            {
                Varyings output;
                output.positionHCS = TransformObjectToHClip(input.positionOS.xyz);
                output.positionWS  = TransformObjectToWorld(input.positionOS.xyz);
                return output;
            }

            half4 frag(Varyings input) : SV_Target
            {
                float2 gridUV = input.positionWS.xz / _GridSize;

                // 距离淡出
                float dist = distance(input.positionWS, _WorldSpaceCameraPos);
                float fade = 1.0 - saturate(dist / _FadeDist);

                // 抗锯齿导数
                float2 fw = max(fwidth(gridUV), 1e-5);

                // 普通网格线（AA）
                float2 distToGrid = abs(gridUV - round(gridUV));
                float2 normalAA = fw * 1.5;
                float2 normalMask2 = 1.0 - smoothstep(_LineWidth - normalAA, _LineWidth + normalAA, distToGrid);
                float normalGrid = max(normalMask2.x, normalMask2.y);

                // 每N格线（AA）
                float interval = max(_MajorInterval, 1.0);
                float majorWidth = max(_MajorLineWidth, 1e-5);

                float2 majorUV = gridUV / interval;
                float2 majorFW = max(fwidth(majorUV), 1e-5);
                float2 distToMajor = abs(majorUV - round(majorUV));
                float2 majorAA = majorFW * 1.5;
                float2 majorMask2 = 1.0 - smoothstep(majorWidth - majorAA, majorWidth + majorAA, distToMajor);
                float majorGrid = max(majorMask2.x, majorMask2.y);

                // 每N格线覆盖普通线
                float useMajor = saturate(majorGrid);
                float lineMask = saturate(max(normalGrid, majorGrid));

                // 主光阴影
                float4 shadowCoord = TransformWorldToShadowCoord(input.positionWS);
                Light mainLight = GetMainLight(shadowCoord);
                float shadowAtten = lerp(1.0, mainLight.shadowAttenuation, saturate(_ShadowStrength));

                // 背景受阴影，线条保持清晰
                half3 bgColor = _BackgroundColor.rgb * shadowAtten;
                half3 lineColor = lerp(_GridColor.rgb, _MajorGridColor.rgb, useMajor);

                half3 finalRgb = lerp(bgColor, lineColor, lineMask);
                float finalAlpha = _BackgroundColor.a * fade;

                return half4(finalRgb, finalAlpha);
            }
            ENDHLSL
        }
    }
}

三、使用方法（超简单）

1. 材质创建

  1. 在 Project 窗口右键 → Create → Material，命名为Grid_Mat
  2. 材质的Shader 选择：Custom/URP_PerspectiveGrid

2. 网格对象设置

  1. 新建一个Plane / Quad / 自定义大平面（推荐 Plane，默认大小 10x10）
  2. 将材质拖给平面
  3. 调整平面位置（一般 Y=0，作为地面网格）

3. 场景适配

✅ 无限网格 ：平面不需要很大，Shader 会自动无限延伸✅ 无 Z 冲突 ：Shader 已关闭 ZWrite，透明混合，不会遮挡物体✅ 适配任何 URP 项目：2D/3D、URP 10+、12+、14 + 全兼容

四、参数面板详解（可调效果）

表格

参数 作用 推荐值
普通网格颜色 基础网格线颜色 + 透明度 (0.7,0.7,0.7,0.5)
普通线宽 基础网格线粗细 0.02
每 N 格线颜色 主刻度线高亮颜色 (0.9,0.9,0.9,0.7)
每 N 格线宽 主刻度线更粗 0.035
每 N 格间隔 多少格显示一条主刻度线 5
网格尺寸 单个网格大小（单位：米） 1
淡出距离 超过该距离网格完全透明 100

五、核心技术原理（进阶理解）

1. 为什么用世界空间 XZ 计算？

普通 UV 网格会受模型缩放、UV 拉伸影响，产生变形；直接使用世界坐标 XZ 平面 → 网格无限延伸、等比例、不受模型影响。

2. fwidth 抗锯齿原理

fwidth() 获取片元导数，自动根据屏幕像素密度计算抗锯齿宽度，解决：

  • 线条锯齿
  • 远处闪烁
  • 透视拉伸模糊

3. 平滑线条 smoothstep

使用smoothstep替代硬边缘裁剪，让网格线边缘平滑过渡，视觉更柔和。

4. 距离淡出

根据相机到网格的距离做线性衰减，远处网格自动消失，避免画面杂乱。

六、常见问题解决方案

1. 网格不显示

  • 检查是否使用URP 管线
  • 检查平面是否正面朝向相机
  • 检查材质颜色 A 通道是否为 0（设为 > 0 即可）

2. 线条闪烁 / 锯齿

  • 增大淡出距离
  • 不要把线宽设得太小
  • 确保使用fwidth抗锯齿（本 Shader 已内置）

3. 遮挡场景物体

  • 本 Shader 已设置Transparent队列，正常不会遮挡
  • 若仍遮挡，检查其他物体的 Shader 队列

4. 想让网格只显示在地面 Y=0

直接将网格平面的 Position Y 设为 0 即可，Shader 基于世界坐标渲染，完全贴合地面。

七、扩展优化方向

  1. 添加 Y 轴网格：支持垂直墙面网格
  2. 相机距离动态线宽：近粗远细
  3. 颜色渐变：根据高度 / 距离改色
  4. 接收阴影：添加 URP 阴影支持
  5. 分轴颜色：X 轴 / Z 轴使用不同颜色

八、总结

这个 URP 透视网格 Shader 是3D 项目必备工具 Shader，代码轻量、效率高、效果专业，完全满足开发预览、可视化、独立游戏、工业仿真等场景使用。

你可以直接复制代码到项目中使用，也可以根据需求扩展功能！

相关推荐
空中海2 小时前
第三篇：Unity进阶阶段（商业项目能力）
unity·游戏引擎
Yuk丶6 小时前
Procedural Dialogue Engine - UE4程序化对话系统的技术实现
c++·游戏引擎·ue4·游戏程序·虚幻
RReality8 小时前
【Unity Shader URP】屏幕空间扭曲后处理（Screen Space Distortion）实战教程
ui·unity·游戏引擎·图形渲染·材质
zcc8580797629 小时前
Unity 事件驱动架构
unity
心之所向，自强不息10 小时前
VSCode + EmmyLua 调试 Unity Lua（最简接入 + 不阻塞运行版)
vscode·unity·lua
空中海10 小时前
第六篇：Unity专项方向
unity·游戏引擎
mxwin11 小时前
Unity Shader 屏幕空间反射 (SSR) 原理解析
jvm·unity·游戏引擎·shader
心前阳光11 小时前
Unity之利用特性给ScriptableObject分组
unity·游戏引擎
mxwin11 小时前
Unity Shader 屏幕空间法线重建 从深度缓冲反推世界法线——原理、踩坑与 URP Shader 实战
unity·游戏引擎·shader
热门推荐
012026年4月技术前沿：AI大模型爆发、智能体革命与量子安全新纪元02GitHub 镜像站点03近期有什么ai的新消息，新动态？ 2026.4月042026年4月AI大事件深度解读：大模型竞争进入“深水区“05codex app每次打开重连5次Reconnecting问题解决062026年AI前瞻：量子AI、具身智能与科学发现的新纪元07AI Weekly | 2026年4月第二周 · GitHub热门项目与AI发展趋势深度解析08CC-Switch & Claude 基于 Linux 服务器安装使用指南092026 年 AI 编程助手全面对比评测：Cursor vs Copilot vs Claude Code vs GitHub Copilot Free10Ubuntu 26.04 换国内源 清华源 阿里源 中科大源 华为源
