TDK DPX105950DT 射频双工器全解析：从原理、参数到应用设计

前言

在双频 Wi-Fi 设备的射频前端设计中，如何实现 2.4GHz 与 5GHz 信号的高效合路 / 分离、同时保证高隔离度和低插损，一直是射频工程师的核心痛点之一。TDK DPX105950DT 作为一款专为 2.4G/5G Wi-Fi 设计的射频双工器，凭借小型化封装、优异的射频性能，成为了单天线双频设备的热门选择。

本文将从器件基础信息、核心参数解读、功能原理、典型应用场景、设计要点及替代选型等多个维度，全面解析这款双工器，帮你彻底搞懂它的应用逻辑与设计注意事项。

一、器件基础信息

1.1 型号与身份纠正

首先需要明确：DPX105950DT 是 TDK 推出的多层陶瓷射频双工器（Diplexer），而非共模电感。

系列代号：DPX（TDK 射频双工器专属系列）
封装规格：0402 贴片封装（1.0×0.5×0.4mm），超小型尺寸适配高密度 PCB 设计
核心定位：2.4GHz/5GHz Wi-Fi 双频合路 / 分离专用射频器件
温度范围：-40℃ ~ +85℃，支持工业、车载等宽温场景应用

1.2 核心参数总览

参数项	规格说明
工作频段	Low-Band：2400-2500MHz；High-Band：4900-5950MHz
2.4G 通道插损	典型 0.28dB，最大 0.45dB（常温）/0.50dB（全温）
5G 通道插损	典型 0.42dB，最大 0.60dB（常温）/0.70dB（全温）
2.4G 端口对 5G 信号隔离度	最小 20dB（典型 24.2dB）
5G 端口对 2.4G 信号隔离度	最小 25dB（典型 36.1dB）
特性阻抗	50Ω（标称）
封装尺寸	1.0×0.5×0.4mm

二、核心功能与原理解析

2.1 三大核心功能

1. 双频信号合路 / 分离（天线复用）

这是双工器最核心的功能。在单天线双频 Wi-Fi 设备中，它实现了：

发射模式：将 2.4GHz 和 5GHz 两路射频信号合并为一路，送入同一根天线发射；
接收模式：天线接收的混合信号，按频段分离后分别送入 2.4G 和 5G 的射频通路。通过这一功能，设备无需为两个频段各配置一根天线，大幅降低了天线设计成本和空间占用。

2. 高隔离抗干扰设计

双工器内部集成了带通滤波器，通过频段选择性抑制实现高隔离度：

2.4G 通道对 5GHz 信号的抑制≥20dB，避免 5G 信号串扰 2.4G 通路；
5G 通道对 2.4GHz 信号的抑制≥25dB，防止 2.4G 信号干扰 5G 通路。这种高隔离特性，是双频同时工作时保证信号质量和接收灵敏度的关键。

3. 低插损射频通路

在实现滤波隔离的同时，双工器的插入损耗控制在极低水平：

2.4G 通道典型插损仅 0.28dB，几乎不影响发射功率和接收灵敏度；
5G 通道典型插损 0.42dB，兼顾了高频段的滤波性能和通路损耗。

2.2 工作原理简述

DPX105950DT 是一款三端口双工器，内部集成了低通滤波器（适配 2.4G 频段）和高通 / 带通滤波器（适配 5G 频段）：

低通通路（Low-Band）：允许 2.4GHz 信号低损耗通过，同时对 4.8GHz 以上的 5G 信号进行高衰减；
高通 / 带通通路（High-Band）：允许 4.9-5.95GHz 的 5G 信号低损耗通过，同时对 2.4-2.5GHz 的信号进行高衰减；
公共端口（Antenna）：连接天线，实现双频信号的合路与分离。

通过这种频段选择性滤波，实现了 "同一根天线、两个频段、互不干扰" 的工作模式。

三、关键参数深度解读

3.1 隔离度（Isolation）参数说明

很多工程师会困惑 "隔离度参考哪个参数"，这里明确：TDK 双工器的隔离度，可直接参考 datasheet 中的 Isolation 指标，Frequency 列对应的是干扰信号的频段。

1. 2.4G ↔ 5G 隔离度取值与定义

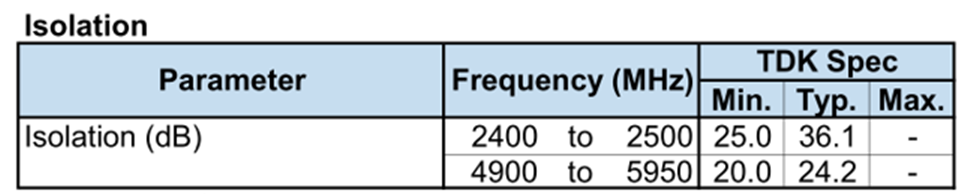

频率范围	参数含义	端口关系	隔离度（Min/Typ）
2400--2500 MHz	2.4G 信号在 5G 端口的衰减量	High-band port → Low-band port 隔离度	25.0dB / 36.1dB
4900--5950 MHz	5G 信号在 2.4G 端口的衰减量	Low-band port → High-band port 隔离度	20.0dB / 24.2dB

关键解读：表格中 Frequency 列的频段，是 "干扰信号所在的频段"，对应的隔离度是 "目标端口对该干扰信号的抑制能力"：
1. 当干扰信号是 2.4GHz（2400--2500MHz）时，在 5G 端口测得的隔离度，就是High-band port 对 Low-band port 的隔离度，典型值 36.1dB；
2. 当干扰信号是 5GHz（4900--5950MHz）时，在 2.4G 端口测得的隔离度，就是Low-band port 对 High-band port 的隔离度，典型值 24.2dB。
设计时，以 Min 值作为系统隔离度的保证值，Typ 值为典型表现；
2.4G→5G 的 20dB 隔离度，可有效抑制 5G 信号对 2.4G 接收通路的干扰；
5G→2.4G 的 25dB 隔离度，能大幅降低 2.4G 高功率信号对 5G 接收灵敏度的影响。

3.2 插损与回波损耗的意义

Insertion Loss（插入损耗）：信号在自身工作频段内通过双工器的损耗，越低越好。该指标直接影响设备的发射功率和接收灵敏度，设计时需关注全温范围的最大插损值；
Return Loss（回波损耗）：反映端口的阻抗匹配性能，双工器的标称阻抗为 50Ω，回波损耗≥12dB，说明端口匹配良好，可有效减少信号反射。

四、典型应用场景

DPX105950DT 凭借小型化、低插损、高隔离的特性，广泛应用于各类单天线双频 Wi-Fi 设备中：

4.1 消费电子类

智能手机、平板、笔记本的 Wi-Fi/BT Combo 射频前端；
便携路由器、随身 Wi-Fi、无线网卡；
智能音箱、摄像头、智能家居设备（双频 Wi-Fi 网关）；
低功耗物联网设备（如智能门锁、传感器）的双频 Wi-Fi 模块。

4.2 工业 / 车载类

工业物联网（IIoT）模块，支持 Wi-Fi + 蓝牙 / ZigBee 共存；
安防 NVR、IPC 等设备的射频通路；
车载 T-BOX、车规级 Wi-Fi/BT 模块（宽温范围适配车载环境）。

4.3 通信设备类

小型 AP、中继器、信号放大器；
低功耗双频 Wi-Fi 设备，替代双天线方案以降低成本和空间占用。

五、PCB 设计与布局要点

为了充分发挥双工器的射频性能，PCB 布局时需注意以下要点：

50Ω 阻抗匹配：射频走线需严格按照 50Ω 阻抗设计，避免走线过宽 / 过窄导致阻抗失配；
走线长度控制：双工器到天线、到射频芯片的走线应尽量短，减少额外插损和信号反射；
接地处理：双工器下方需完整铺地，走线两侧添加接地过孔，减少信号串扰；
隔离区域划分：2.4G 和 5G 的射频通路应尽量分开布局，避免平行走线产生串扰；
器件摆放位置：双工器应尽量靠近天线接口，减少合路后的公共走线长度。

六、国产替代选型参考

在供应链紧张的情况下，可选择以下同规格国产射频双工器替代：

顺络电子：SWDP 系列 2.4G/5G 双频双工器（0402 封装，参数兼容）；
国巨：ACDP 系列射频双工器，适配 Wi-Fi 6 设备；
风华高科：FDPX 系列小型化双频双工器，宽温版本可选。

选型时需重点核对：工作频段、插损、隔离度、封装尺寸四个核心参数，确保 pin-to-pin 兼容。

总结

TDK DPX105950DT 是一款专为 2.4G/5G Wi-Fi 设计的小型化射频双工器，它通过频段选择性滤波实现了双频信号的合路 / 分离，同时提供了高隔离度和低插损性能，是单天线双频设备的核心器件之一。
