QT QML嵌入Widget窗体并通信

目的

qml怎么嵌入widget的窗体内，并进行通信，这里用示例进行说明

1.创建工程

创建工程后，在pro中加入 QT += quickwidgets

2.创建资源文件

创建资源文件src.qrc，创建main.qml并加入资源文件中

3.创建窗体并关联

创建一个widget，并在里面加入一个layout用来放qml窗体。编辑widget.h文件，引入头文件#include <QQuickWidget>。创建qml窗体指针QQuickWidget *qmlWidget;, 增加两个被调用的函数

Q_INVOKABLE void doSomething();

public slots:

void printWidgetData();

完整代码

复制代码

#ifndef WIDGET_H
#define WIDGET_H

#include <QWidget>
#include <QQuickWidget>

QT_BEGIN_NAMESPACE
namespace Ui {
class Widget;
}
QT_END_NAMESPACE

class Widget : public QWidget
{
    Q_OBJECT

public:
    Widget(QWidget *parent = nullptr);
    ~Widget();

    //Q_INVOKABLE表示加入元对象系统，可以通过qml调用
    Q_INVOKABLE void doSomething();

public slots:
    void printWidgetData();

private:
    Ui::Widget *ui;
    QQuickWidget *qmlWidget;
};
#endif // WIDGET_H

在widget.cpp文件中，创建qml窗体qmlWidget = new QQuickWidget(this);，设置窗体的源qmlWidget->setSource(QUrl("qrc:/main.qml"));，然后设置一些qml属性，再把widget设置成qml的属性，并把qml放入widget的布局中，这样就关联起来了。代码是：

复制代码

#include "widget.h"
#include "ui_widget.h"
#include <QDebug>
#include <QQmlContext>
#include <QUrl>

Widget::Widget(QWidget *parent)
    : QWidget(parent)
    , ui(new Ui::Widget)
{
    ui->setupUi(this);

    qmlWidget = new QQuickWidget(this);
    qmlWidget->setSource(QUrl("qrc:/main.qml"));

    //使root item适应窗口
    qmlWidget->setResizeMode(QQuickWidget::SizeRootObjectToView);

    qmlWidget->setClearColor(Qt::transparent);

    qmlWidget->setAttribute(Qt::WA_AlwaysStackOnTop);

    //将qml窗体放入layout中
    ui->gridLayout_all->addWidget(qmlWidget);

    //将widget对象设置成qml的属性
    qmlWidget->rootContext()->setContextProperty("cppController", this);
}

Widget::~Widget()
{
    delete ui;
}

void Widget::doSomething()
{
    qDebug()<<"widget method "<<__FUNCTION__<<" is called";
}

void Widget::printWidgetData()
{
    qDebug() << "widget method " << __FUNCTION__ << " is called";
}

上面的步骤完成后，就已经可以运行了，完成了qml嵌入widget窗体的目标。

4.在qml中调用

为了使qml内容更直观，在里面增加了一个按钮。同时为了关连数据，按钮中调用了widget的函数。main.qml代码为

复制代码

import QtQuick 2.15
import QtQuick.Controls 2.15
Rectangle {
    anchors.fill: parent
    color: "black"
    visible: true
    Button {
        id: btn
        width: 100
        height: 100
        x:400
        y:1
        text: "button"
        onClicked: {
            console.log("button pressed")
            cppController.doSomething()
            cppController.printWidgetData()
        }

    }
}

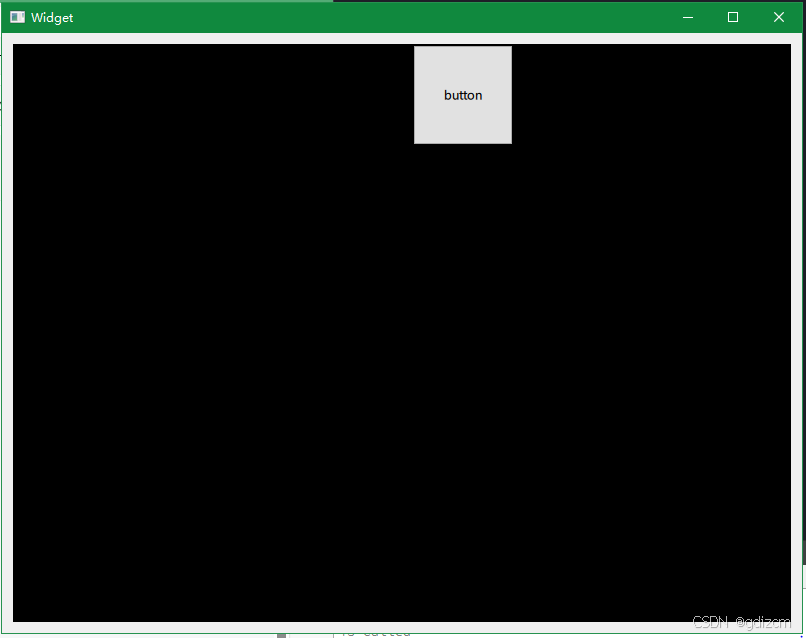

现在运行程序，界面是

点击按钮，终端会打印：

qml: button pressed

widget method doSomething is called

widget method printWidgetData is called

5. qml增加函数，widge访问qml中的函数

function printData() {

console.log("qml function is called")

}

在widget.cpp文件中获得qml的root item对象，然后访问printData()函数，还可以设置属性，具体代码为

main.qml

复制代码

import QtQuick 2.15
import QtQuick.Controls 2.15
Rectangle {
    anchors.fill: parent
    color: "black"
    visible: true
    Button {
        id: btn
        width: 100
        height: 100
        x:400
        y:1
        text: "button"
        onClicked: {
            console.log("button pressed")
            cppController.doSomething()
            cppController.printWidgetData()
        }

    }

    function printData() {
        console.log("qml function is called")
    }
}

widget.cpp

复制代码

#include "widget.h"
#include "ui_widget.h"
#include <QDebug>
#include <QQmlContext>
#include <QUrl>
#include <QQuickItem>
#include <QMetaObject>

Widget::Widget(QWidget *parent)
    : QWidget(parent)
    , ui(new Ui::Widget)
{
    ui->setupUi(this);

    qmlWidget = new QQuickWidget(this);
    qmlWidget->setSource(QUrl("qrc:/main.qml"));

    //使root item适应窗口
    qmlWidget->setResizeMode(QQuickWidget::SizeRootObjectToView);

    qmlWidget->setClearColor(Qt::transparent);

    qmlWidget->setAttribute(Qt::WA_AlwaysStackOnTop);

    //将qml窗体放入layout中
    ui->gridLayout_all->addWidget(qmlWidget);

    //将widget对象设置成qml的属性
    qmlWidget->rootContext()->setContextProperty("cppController", this);
}

Widget::~Widget()
{
    delete ui;
}

void Widget::doSomething()
{
    qDebug()<<"widget method "<<__FUNCTION__<<" is called";
}

void Widget::printWidgetData()
{
    qDebug() << "widget method " << __FUNCTION__
             << " is called, call qml function next";

    QQuickItem *rootItem = qmlWidget->rootObject();     //获取qml的对象
    QMetaObject::invokeMethod(rootItem, "printData");   //调用qml函数
    rootItem->setProperty("color", QColor("green"));    //还可以设置属性
}

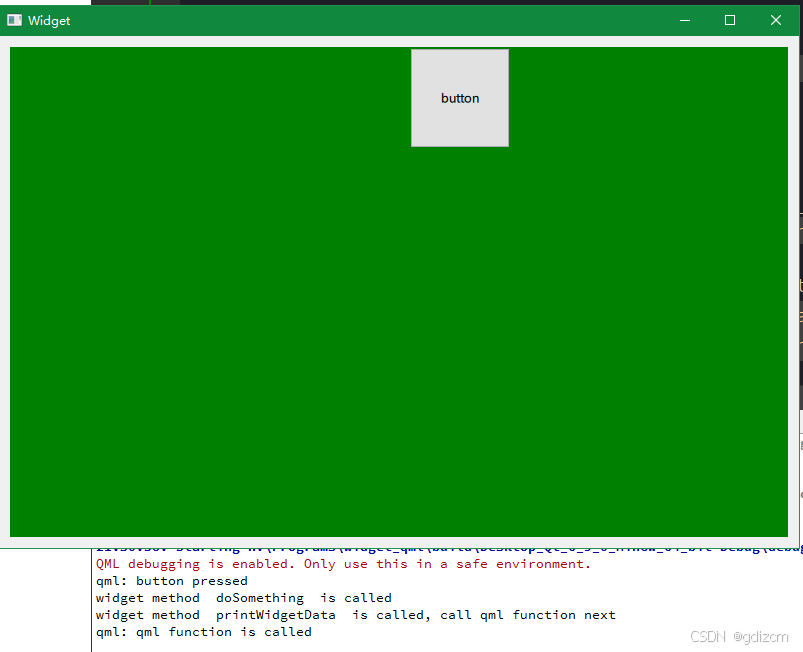

运行程序，点击按钮，得到界面和输出是

这里我把窗体改成了绿色属性，然后通过qml的点击事件处理访问widget函数，用widget函数再访问qml函数：onClicked -> printWidgetData()->printData()。

结语

qml可以嵌入widget窗体，也可以互相调用函数。基本的数据通了以后，详细的可以根据实际情况修改，灵活多变，比如widget改成mainwindow也是可以的，由widget触发调用qml中的函数等。
