基于知识图谱的多模态 GraphRAG 项目实战，系统架构详解[附源码]

在做内部知识库问答被两个问题卡了很久。

文档解析：扫描 PDF、表格、图文混排都容易出错，OCR 后的数据依然不稳定。

检索质量：复杂对比问题经常召回偏题内容，关键信息缺失，回答自然不可靠。

我意识到，传统 RAG 更像"语义匹配"，缺少"关系理解"。所以我搭了这套多模态 GraphRAG：MinerU 负责解析，知识图谱建关系，Agentic-RAG 做多跳推理。

需求是什么？

1. 一个完整的多模态知识库问答系统。
1. 支持多格式文档解析、知识图谱构建、向量检索、混合问答。

多模态 GraphRAG 系统演示截图，见文章末尾。

系统设计的核心目标是：

前端保证交互体验
后端保证可扩展与可观测
数据层同时支撑语义检索与关系推理。

下面进入具体架构。

架构设计

系统架构

数据输入（PDF、CSV、Docx 等多格式）

索引构建（MinerU/OCR 解析 → LangExtract 抽取 → Chunk 切分 + KG 建图 → VectorStore 与 Neo4j 双存）

问答（Agent 并行查向量与图，检索片段与问题拼成 Prompt，大模型生成回答）。

数据流：多源文档 → MinerU解析 → LangExtract抽取 → Neo4j/Milvus/MinIO存储 → 混合检索 → LangChain Agent → FastAPI → React。

控制流：Claude Code 贯穿编排 · Figma Make驱动前端 · Celery调度异步 · Redis缓存加速 · 可观测性全链路覆盖。

要点：双索引（语义向量 + 图结构）与 RAG 拼接，兼顾多模态解析与 Graph RAG。

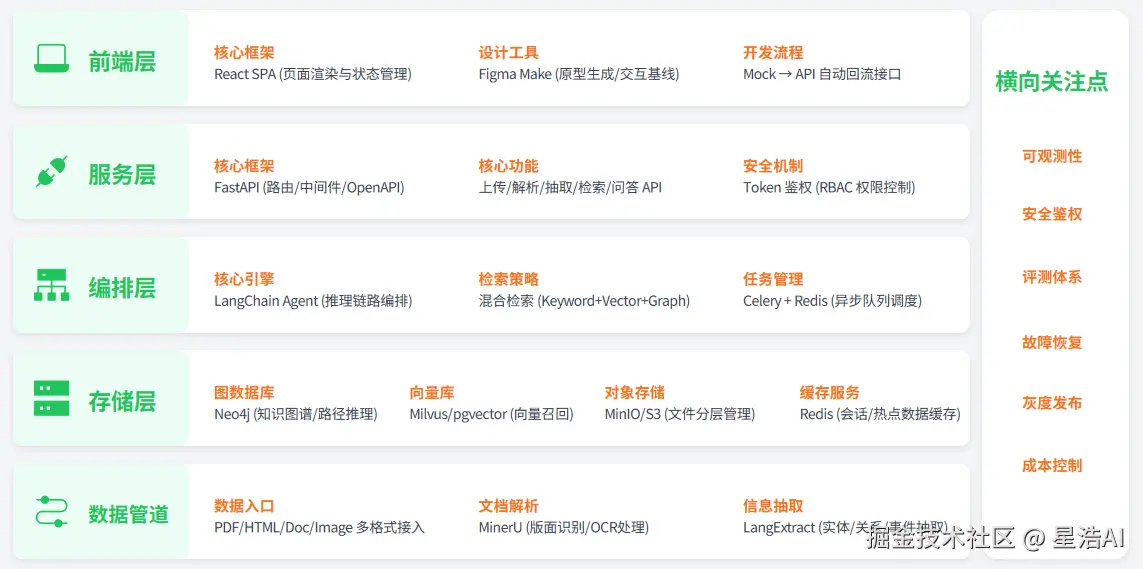

分层架构

多模态 GraphRAG 系统架构图从下至上分为五层：

各层技术栈及功能如下：

数据管道层（最底层） --- 多源数据入口，支持 PDF、HTML、Doc、Image 等多格式；MinerU 负责文档解析与 OCR 处理；LangExtract 进行实体、关系、事件、属性抽取，最终将数据写入存储层
存储层 --- Neo4j 构建知识图谱，支持路径推理；Milvus / pgvector 提供向量索引与语义召回能力；MinIO / S3 用于文件分片管理；Redis 用于缓存与会话管理
编排层 --- LangChain Agent 实现工具调用与推理链路编排，采用 ReAct 策略；混合检索引擎融合 Keyword、Vector、Graph 三种检索方式；Celery + Redis 负责任务调度、异步队列与失败重试
服务层 --- FastAPI 提供路由与中间件支持，遵循 OpenAPI Spec 规范；Auth & 鉴权基于 Token 实现 RBAC 权限控制；核心功能包括上传、解析、抽取、检索、问答 API
前端层（最顶层） --- Figma Make 用于原型生成与交互基线定义；React SPA 负责页面渲染与状态管理；支持 Mock → 真实 API 过渡

端到端数据流向

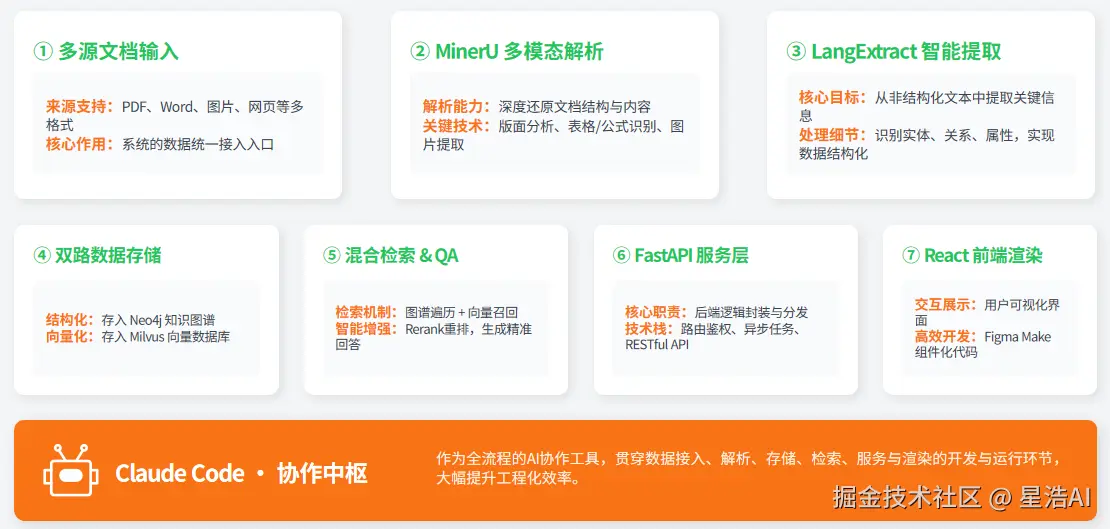

多模态 GraphRAG 的端到端数据流向，从原始文档输入到最终前端展示的完整链路。

经历以下步骤：

① 多源文档输入

来源：支持 PDF、Word、图片、网页等多种格式的文档，作为系统的数据入口。

② MinerU 多模态解析

功能：对输入的文档进行深度解析。

细节：包括版面分析（Layout Analysis）、表格识别、公式识别以及图片提取。

③ LangExtract 智能提取

功能：从解析后的内容中提取关键信息。

细节：识别实体（Entity）、关系（Relation）、属性（Attribute），并将数据结构化。

④ 图谱 + 向量双路存储

数据在此处分为两路并行存储，构建混合索引。

左路（结构化语义）存入 Neo4j 知识图谱，重点在于实体、关系以及图遍历能力。

右路（语义向量）存入 Milvus 向量库，重点在于嵌入（Embedding）和近似最近邻（ANN）搜索。

⑤ LangChain 混合检索 + QA

功能：结合了"图谱遍历"与"向量召回"，最后进行重排（Rerank），生成高质量的问答结果。

⑥ FastAPI 服务输出

处理路由、鉴权、中间件逻辑以及异步任务处理，将处理好的数据封装为 API 接口。

⑦ React 前端渲染

利用组件化代码进行最终的页面渲染。

为什么这样设计：先画图，再填坑

搭系统之前，我做了个初稿：文档进来 → OCR 解析 → 向量检索 → LLM 回答。跟市面上大多数 RAG 系统没区别。

后来踩了坑才明白：这套架构解决不了问答质量问题------向量检索本质上还是"找最像的文本片段"，不懂实体，不懂关系。

所以我重新设计了架构，加入了知识图谱这一层：

text 复制代码

    文档输入 → MinerU 多模态解析 → LangExtract 实体抽取 → Neo4j（图数据库）+ Milvus（向量库）双存储 → LangChain Agent 混合检索 → FastAPI → React 前端

三层存储的设计思路：

存储	作用	选型理由
Neo4j	知识图谱，图遍历推理	实体关系一目了然，支持多跳查询
Milvus	向量库，语义召回	ANN 检索快，适合海量 embedding
MinIO	文件对象存储	PDF/图片原始文件分片管理

一开始想过只搭 Neo4j，后来发现实体抽取的文本片段也需要做语义检索，单靠图数据库不够用。加了 Milvus 之后问答召回质量明显提升。

编排层用 LangChain Agent： 最开始手写过一轮检索逻辑，后来切到 LangChain 是因为工具调用链太长------查实体、查邻居、查路径、合并结果，手写容易出 bug，换工具调试成本太高。LangChain 的 ReAct 策略天然适合这种多工具协作的场景。

为什么不直接用现成框架？ LangChain/LangGraph 搭过，效果一般，主要卡在文档解析和图谱构建这两个环节没有现成方案，必须自己接 MinerU 和 LangExtract。与其绕远路，不如直接从底层接。

与传统 RAG 区别？

有朋友问：这套方案跟普通 RAG 相比，核心区别在哪？

直观对比：

	传统 RAG	多模态 GraphRAG
检索方式	语义向量匹配	向量 + 知识图谱混合
理解层次	文本片段相似度	实体关系推理
多跳问答	弱，容易答偏	强，可做关系路径推导
索引内容	chunks 文本块	实体 + 关系 + 原始文本
适用场景	简单问答	需要推理的复杂问题

最典型的例子是这个问题：

"这份技术方案里，A 公司的产品相比 B 公司有什么优势？"

传统 RAG 召回的可能是两个产品各自的描述片段，LLM 硬比出一段话，不一定准确。

但 GraphRAG 的做法是：先找到 A 公司产品实体 → 找它的性能指标节点 → 再找 B 公司产品的对应指标 → 做节点级别的比较，回答有据可查。

这也是为什么我在实体抽取阶段要把关系类型抽准确------图谱里如果关系是"性能优于"还是"价格低于"，直接决定回答方向。

核心实现：从 PDF 到智能问答的完整 pipeline

整个系统分为三个串联的模块，数据依次流经：

markdown 复制代码

    PDF 文件
      ↓
    MinerU 云端解析 → content_list.json
      ↓
    text_assembler 格式转换 → 每页纯文本 .txt
      ↓
    LangExtract + DeepSeek 实体抽取 → 实体 + 共现边
      ↓
    kg_builder 图谱构建 → KGNode + KGEdge（Neo4j / NetworkX）
      ↓
    LangChain ReAct Agent 多跳问答 → 最终回答

1. 文档解析：MinerU 打通多模态

解析是整个链路的第一个瓶颈。之前试过 pdfminer、PyMuPDF，扫描件和表格都是硬伤。后来换成 MinerU，云端 API 调用，版面分析 + 表格识别 + OCR 一套带走，解析质量直接上一个台阶。(MinerU 也支持私有化部署)

MinerU 的解析结果不能直拼喂给 LLM，还需要一步 text_assembler 做格式转换。

MinerU 云端 API 解析完成后，会生成 content_list.json，描述文档每一页的每一个 block：

json 复制代码

{
  "content_list": [
    {
      "page_number": 0,
      "blocks": [
        { "type": "title", "content": "GraphRAG: Graph-based Retrieval Augmented Generation" },
        { "type": "text", "content": "Large language models excel at natural language tasks..." },
        { "type": "table", "content": "| Method | R@10 | MRR@10 |\n| -- | -- | -- |", "rows": 3, "cols": 3 },
        { "type": "image", "content": "", "bbox": [0.1, 0.2, 0.5, 0.6] }
      ]
    }
  ]
}

type 区分 title / text / table / image 四类 block，text_assembler 据此做内容过滤和格式还原，最终输出每页一个 .txt 文件，供下游 LangExtract 使用：

python 复制代码

def assemble_from_content_list(content_list_path: str, output_dir: str) -> list[str]:
    with open(content_list_path, "r", encoding="utf-8") as f:
        data = json.load(f)

    output_files = []
    for page in data["content_list"]:
        page_text = ""
        for block in page["blocks"]:
            if block["type"] == "text":
                page_text += block["content"].strip() + "\n\n"
            elif block["type"] == "table":
                # 表格转扁平文本，保留行列结构
                page_text += flatten_table(block) + "\n\n"
            elif block["type"] == "title":
                # 标题加特殊标记，便于下游识别文档结构
                page_text += f"[TITLE] {block['content']} [/TITLE]\n\n"

        output_path = os.path.join(output_dir, f"page_{page['page_number']:04d}.txt")
        with open(output_path, "w", encoding="utf-8") as out:
            out.write(page_text.strip())
        output_files.append(output_path)

    return output_files

两个关键参数：

language 指定文档主语言（默认 zh），影响 OCR 准确率；

model 选 v2 支持更多格式。实测中文文档解析速度约 3-5 秒/页，OCR 识别率在 95% 以上。

MinerU 支持的原始输入文件格式:

支持格式清单

格式	扩展名	说明
PDF	`.pdf`	核心能力 --- 文本型 / 扫描型 / 混合型均支持
Word	`.doc`, `.docx`	旧版和新版 Word 文档
PowerPoint	`.ppt`, `.pptx`	旧版和新版演示文稿
图片	`.png`, `.jpg`, `.jpeg`	单页图片文档，支持 EXIF 方向自动校正
HTML	`.html`	需指定 `MinerU-HTML` 模型版本

输入限制

约束项	限制值
单文件最大体积	200 MB
单文件最大页数	600 页
云端 API 每日免费额度	2,000 页（最高优先级），超出部分降低优先级

OCR 语言支持

MinerU 内置 OCR 引擎支持 109 种语言 ，可通过 language 参数指定文档主语言（默认 zh 中文）。

常用语言代码：

代码	语言	代码	语言
`zh`	中文	`en`	英文
`ja`	日文	`ko`	韩文
`fr`	法文	`de`	德文

2. 实体抽取：LangExtract + DeepSeek

LangExtract 是一个面向 LLM 的结构化信息抽取框架：你给它原文和抽取 schema，它返回可直接落库的结构化结果（实体、关系、属性）。

这里不用纯 prompt + 正则，是因为格式漂移后正则很容易失效；schema 化输出在稳定性和可落库性上更可靠。

text_assembler 输出的每页纯文本，再送进 LangExtract + DeepSeek deepseek-v3-flash 做实体抽取，逐步转换成知识图谱。

实体类型体系是踩过坑才定下来的。

最开始只分了人名/机构名/地名三类，技术文档一跑就傻眼了------"GraphRAG"、"Transformer" 这样的词全被归进地名，明显不对。后来扩到五类：

类型	说明	示例
TECHNOLOGY	技术、框架、工具、算法	GraphRAG, Transformer, PyTorch
CONCEPT	抽象概念、理论、方法论	retrieval-augmented generation
PERSON	人名	Yoshua Bengio
ORGANIZATION	机构、公司名	Microsoft Research
LOCATION	地点	San Francisco

加了之后图谱密度从 0.3 升到 1.8，问答召回也好多了。

Prompt 设计也是反复调出来的。

第一个版本只说"抽取实体"，输出格式乱七八糟------同一个词在相邻两段里被标注成不同类型。后来加了 few-shot examples 才好：

vbnet 复制代码

Example:
Input: "GraphRAG uses knowledge graphs to enhance retrieval."
Output: [{"text":"GraphRAG","type":"TECHNOLOGY"},{"text":"knowledge graphs","type":"CONCEPT"}]

Example:
Input: "Retrieval-augmented generation combines retrieval with generation."
Output: [{"text":"Retrieval-augmented generation","type":"CONCEPT"}]

关系边的生成策略也换过一次。

最初想让 LLM 输出一对一对的关系，但不稳定------LLM 要么漏掉关系，要么自己编不存在的关系。

后来换了个思路：只抽实体，不抽关系，同一页出现的任意两个实体自动生成一条 CO_OCCURS_IN（共现）边。

这是一个简化策略，但足够实用------共现本身就隐含语义关联，下游图检索可以通过共现边发现相关实体。

python 复制代码

extract_prompt = """
从以下文本中抽取实体和关系，输出 JSON 格式：

文本：{chunk_text}

要求：
- 实体包含：名称、类型（TECHNOLOGY/CONCEPT/PERSON/ORGANIZATION/LOCATION）、置信度
- 关系包含：源实体、目标实体、关系类型、证据文本
- 只抽取高置信度内容，低置信度忽略
"""

response = deepseek.chat.completions.create(
    model="deepseek-v4-flash",
    messages=[{"role": "user", "content": extract_prompt}]
)

3. Agentic-RAG 问答：LangChain Agent 做多跳推理

这是最复杂的一块。问答不是「问一句答一句」那么简单，实际问题是多跳的------比如"这个方案为什么比竞品好"，需要：

① 先找到方案实体 → ② 找它的技术指标 → ③ 再找竞品对应指标 → ④ 做比较。

LangChain Agent 在这里做检索编排，ReAct 策略让 Agent 自己决定下一步该用什么工具：

python 复制代码

# 核心工具集
tools = [
    search_entities,      # 按名称搜索实体，返回匹配节点及其类型、页面信息
    get_neighbors,       # 获取节点的邻居节点，hops 参数控制扩展度数
    get_entities_by_type, # 按类型筛选所有实体（TECHNOLOGY/CONCEPT/PERSON/ORGANIZATION/LOCATION）
    describe_graph,      # 获取图谱概览：节点数、边数、类型分布
]

agent = create_react_agent(llm, tools)
result = agent.invoke({"question": question})

以问题 "GraphRAG 和传统 RAG 的核心区别是什么？" 为例，Agent 的推理过程：

yaml 复制代码

    Step 1: search_entities("GraphRAG")
            → [GraphRAG: TECHNOLOGY, page=0, degree=39]

    Step 2: get_neighbors("graphrag-node-id", hops=2)
            → [knowledge graphs: CONCEPT, retrieval-augmented generation: CONCEPT,
               Neo4j: TECHNOLOGY, Milvus: TECHNOLOGY]

    Step 3: get_entities_by_type("CONCEPT")
            → [retrieval-augmented generation, knowledge graphs, ...]

    Step 4: describe_graph()
            → "Graph has 142 nodes, 780 edges, types: TECHNOLOGY(40), CONCEPT(68), ..."

    综合以上信息，Agent 推理生成回答。

每轮问答平均调用 4-6 次工具，实测延迟 8-15 秒（取决于图谱规模和模型响应速度）。

回答质量比纯向量 RAG 高很多，尤其在需要关系推理的问题上。

效果：跑起来什么样

系统跑起来之后，我用 deepseek-v4.pdf（58 页）做了完整测试：

索引阶段：

文档解析：约 4 分钟（58 页，含表格和图片）
实体抽取：约 8 分钟（2256 个节点，132096 条边）
图谱规模：TECHNOLOGY 269 个、CONCEPT 969 个、PERSON 940 个......

问答阶段：

简单问题（直接召回）：3-5 秒
复杂多跳问题：10-20 秒
工具调用次数：平均 4-6 次/问答

效果最明显的是这类问题：

"列出文档里所有涉及 DeepSeek V4 的方案介绍，并说明它们之间的关系"

之前用传统 RAG 搜出来的是零散段落，现在 GraphRAG 直接给你一张关系网络图，实体类型、关联路径一目了然。

系统展示

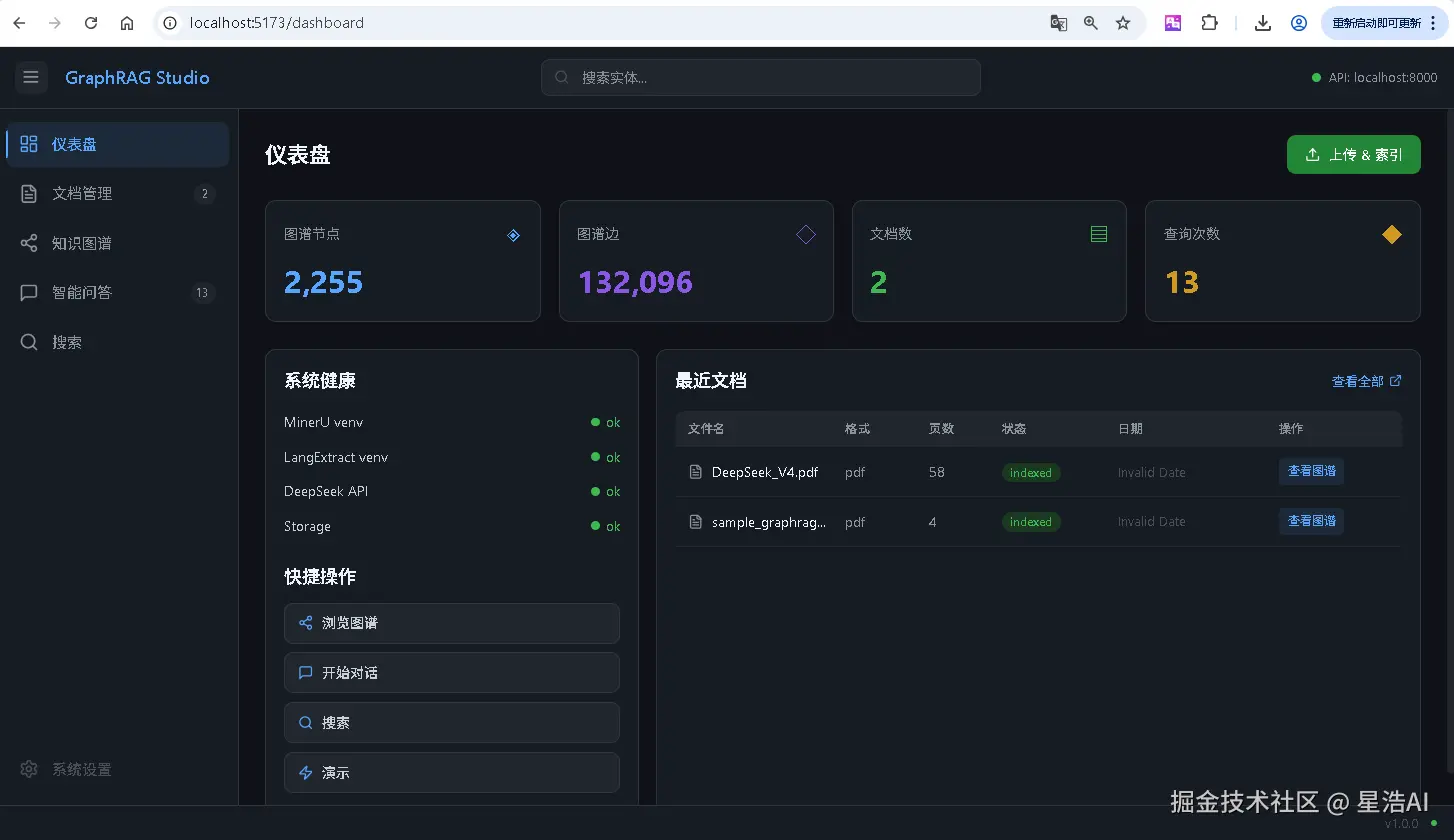

首页

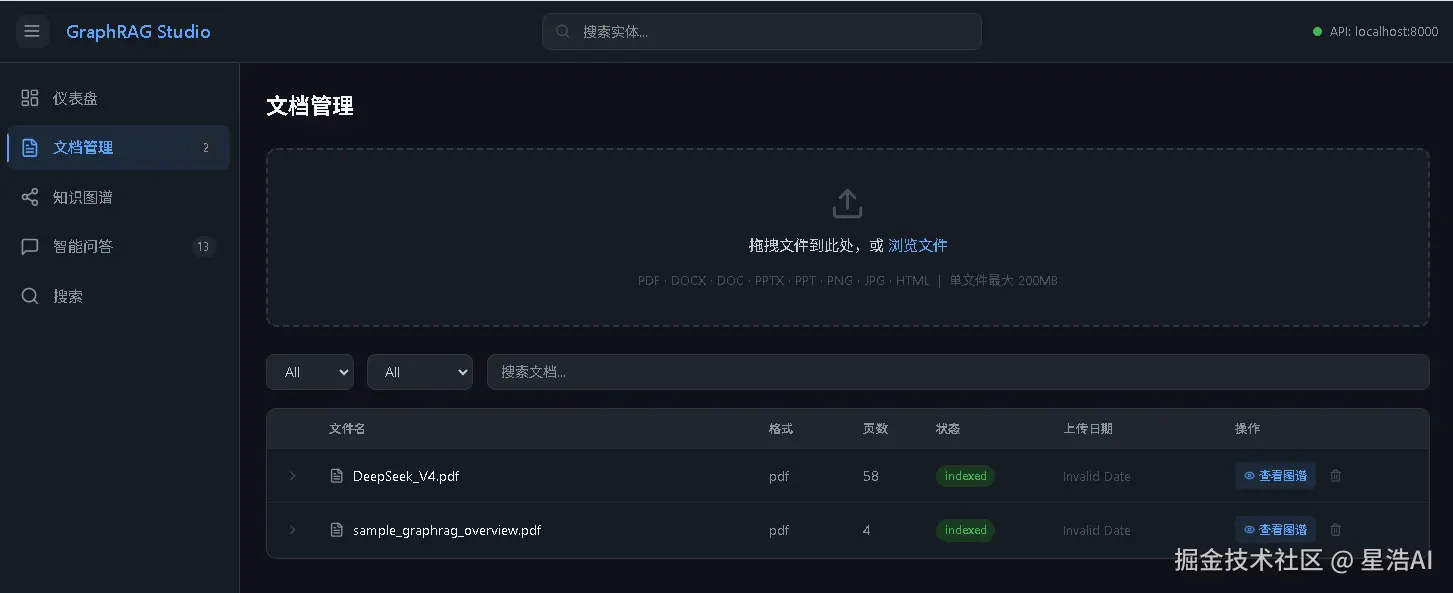

文档管理

上传文档后进入索引流程，Dashboard 右下角会实时显示索引进度（parsing → extracting → indexing），等待完成即可。

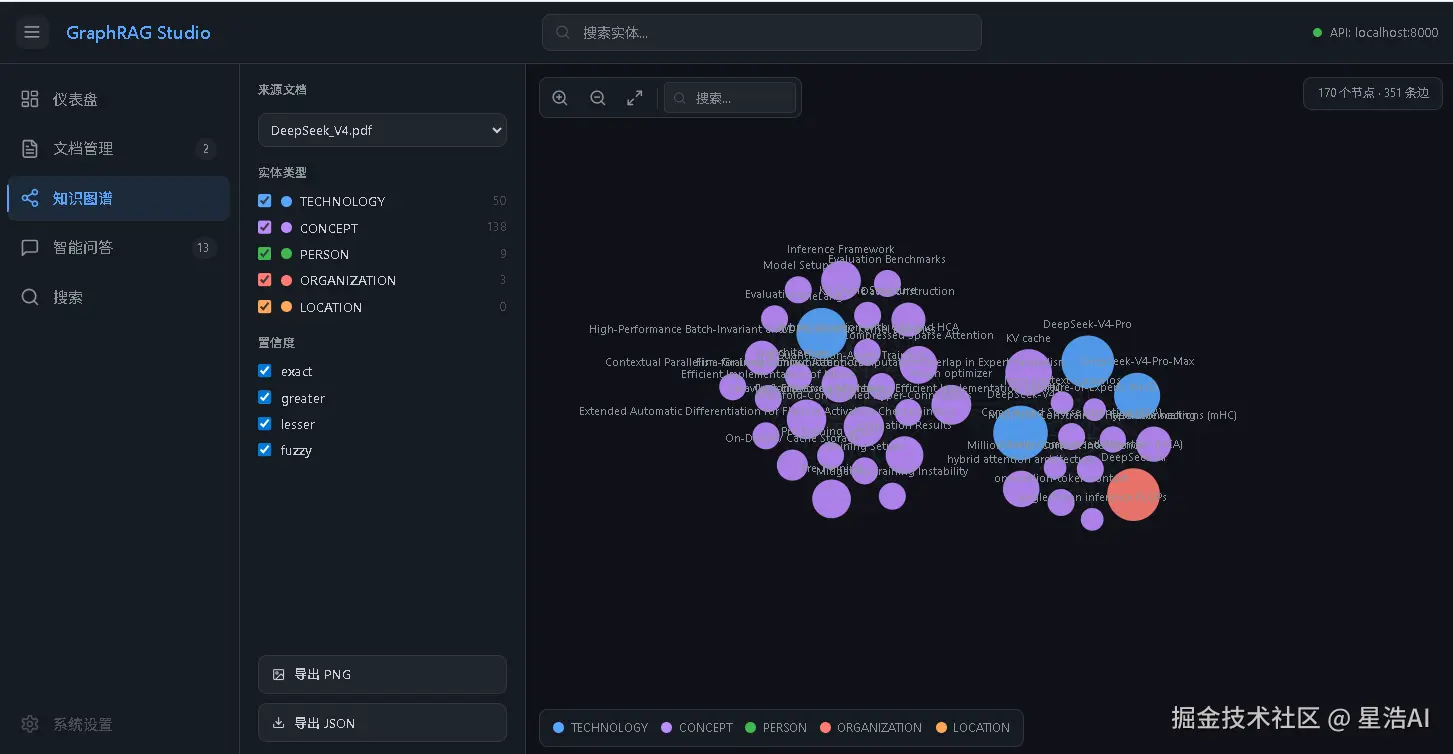

知识图谱

索引完成后，进入知识图谱页面，可以看到文档中抽取的实体以力导向图形式展示，点击节点可查看详情和邻居关系。

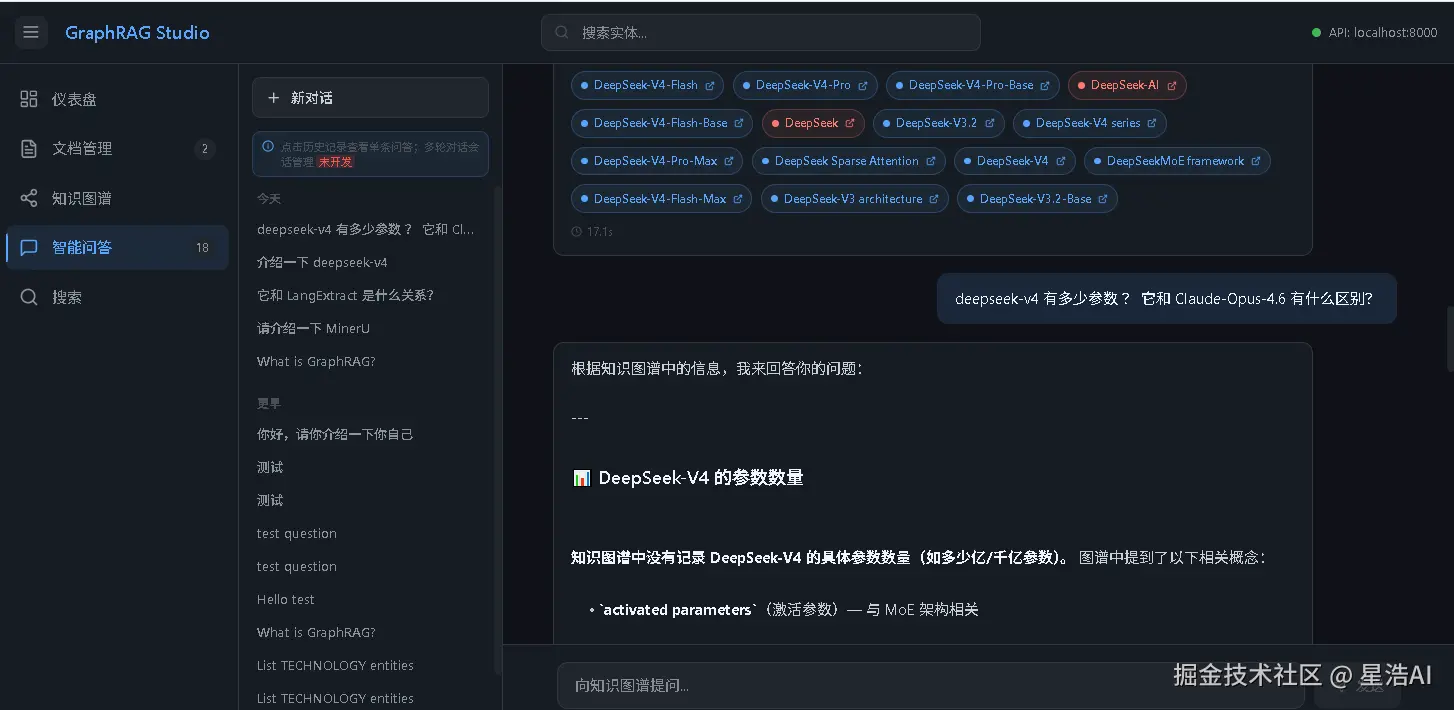

智能问答

在智能问答页面输入问题，系统会调用 LangChain Agent 做多跳推理，返回回答、工具调用链路和引用的实体节点。

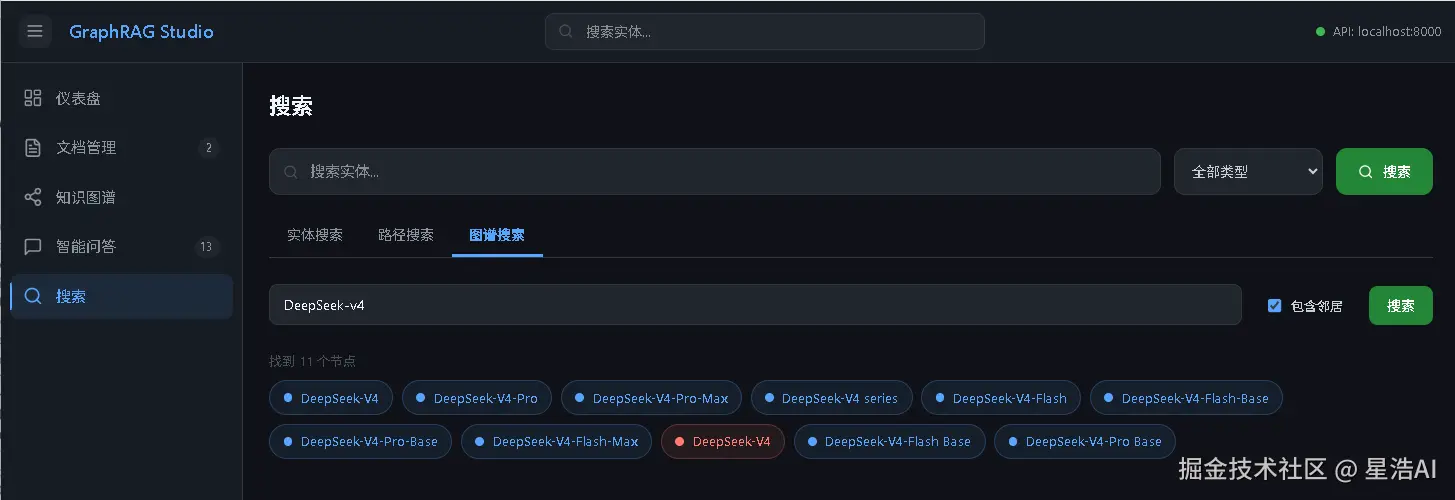

搜索

支持按实体名称或类型搜索，快速定位文档中的关键信息。

实战步骤：10 步搭完整系统

这套系统从零到一落地，全过程在 Claude Code 中完成。以下是每一步的核心产出和目标：

Step 1 · 确定知识图谱框架

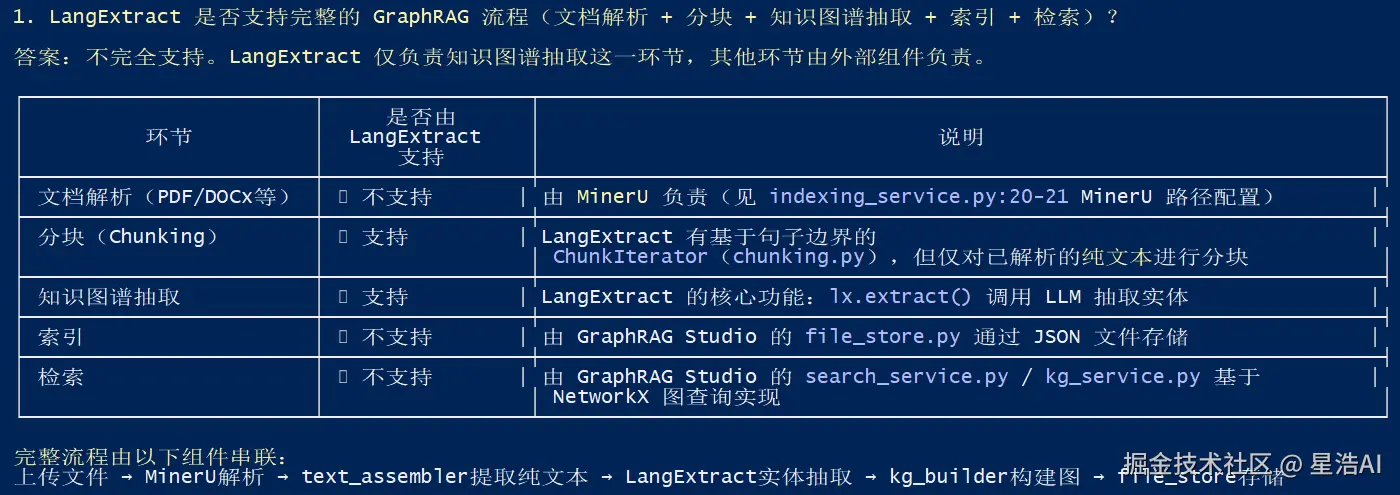

选定 LangExtract 作为实体抽取后端，克隆源码并详细分析其输入输出规范，生成 langextract_specification.md，明确 LangExtract 与文本模型、多模态模型、向量库/图数据库的交互方式。

Step 2 · 确定解析模块

选定 MinerU 作为文档解析引擎，详细阅读官方 API 文档确认支持的输入格式和输出规范，生成 mineru_specification.md，明确 MVP 测试所需配置和 API Token 获取方式。

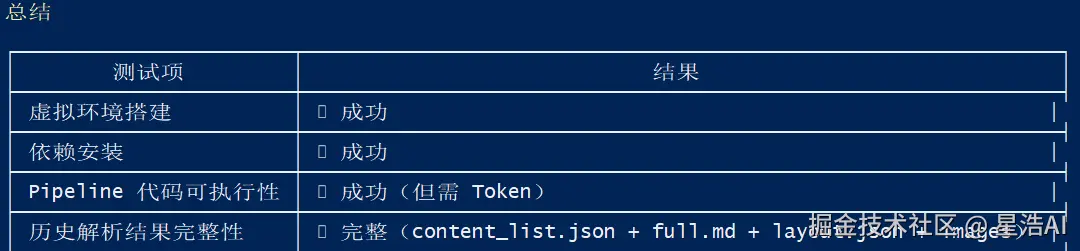

Step 3 · 建立 MinerU MVP 测试流程

在 mineru_mvp/ 下创建独立测试项目，使用 uv 做环境隔离，编写本地文件上传 → MinerU 云端解析 → 解析结果本地存储的完整 Pipeline，验证端到端可用性。

Step 4 · 构建 LangExtract MVP 流程

在 langextract_src/ 下创建独立测试项目，同样使用 uv 隔离环境，接入 DeepSeek API（deepseek-v4-flash），验证从模拟文本输入到结构化信息输出的完整链路，生成 langextract_specification-v1.0.md。

Step 5 · MinerU 与 LangExtract 对接 --- 将 MinerU 的解析输出（content_list.json）接入 LangExtract 的文本输入，打通"本地 PDF → MinerU 解析 → LangExtract 抽取 → 知识图谱结构化数据"的完整 Bridge Pipeline，生成 bridge_pipeline_specification-v1.0.md。

Step 6 · 前端可视化

基于 Bridge Pipeline 的输出数据规范，设计并实现一个可交互的 Web 单页面，支持上传 PDF、自动解析、查看抽取的实体数据，以及知识图谱的 D3.js 力导向图展示。

Step 7 · 构建 Agentic-RAG 问答流程

接入 LangChain MCP 获取最新版本规范，基于 Bridge Pipeline 的数据格式构建 LangChain Agent，接入 LangChain 的 ReAct 策略和 4 个工具（search_entities、get_neighbors、get_entities_by_type、describe_graph），完成"提问 → 多跳推理 → 生成回答"的完整 MVP，生成 agentic_rag_specification-v1.0.md。

Step 8 · 设计后端架构与产品原型

通过 Plan 模式基于已生成的规范文档设计 FastAPI 后端架构（25 个 API 端点），同时规划 React 前端产品原型（5 个页面），生成 backend_service_specification-v1.0.md 和 frontend_design_specification-v1.0.md，最终输出标准 PRD 文档。

Step 9 · 开始构建项目

搭建项目规范（CLAUDE.md），将前后端代码分别放入 frontend/ 和 backend/ 目录，.env 文件管理所有外部配置并加入 .gitignore，后端使用 uv 创建独立虚拟环境，基于规范文档生成完整的后端服务代码并完成接口测试。

Step 10 · 前后端集成和联调

编写各层 CLAUDE.md 说明启动命令，将前端所有 Mock API 替换为真实后端接口，逐个进行集成测试；如遇接口未开发情形，不自主扩展后端，仅在前端页面打上"未开发"标识。

完整的 Claude Code 提示词和源码，有需要的可以私信我获取。

技术选型

开发与辅助工具： Claude Code + Cursor，模型：Minimax-M2.7

核心架构：

前端：React（Figma Make）
后端：FastAPI + LangChain
解析：MinerU + LangExtract
存储：Neo4j + Milvus

写在最后

搭这套系统最大的体会是：文档解析和知识图谱是两个独立的难题，都解决了才有好的问答效果。

解析做不好，后续一切都是垃圾进垃圾出。

图谱建不对，问答推理就找不到正确的路径。

这两件事没有捷径，只能一个坑一个坑踩过去。

如果你也在做类似的事情，欢迎交流。
