一、行业背景与项目概况
1.1 新能源汽车制造行业技术需求
新能源汽车制造是高端装备制造的核心赛道，其产线需实现焊接、装配、检测等工序的高度自动化与数据互联互通，核心诉求涵盖设备协同联动、数据实时采集、远程运维效率提升，以保障产品一致性、生产连续性及成本可控性。三菱Q系列PLC凭借高可靠性、强抗干扰性，广泛应用于汽车零部件焊接、总装等关键控制环节，但部分老旧型号（如Q01CPU）未配置内置以太网接口，仅保留单一圆形串口，无法满足现代产线多终端并发、数据远程传输的技术要求，成为制约产线数字化升级的共性瓶颈。
1.2 项目概况

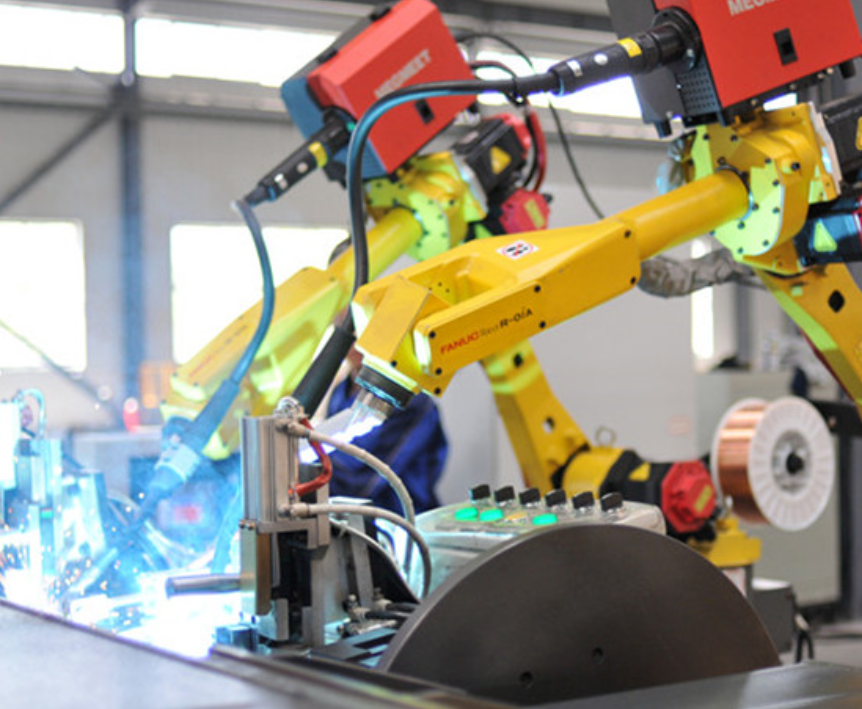

本项目为长三角某新能源汽车零部件制造企业焊接产线升级工程，该产线主要负责动力电池托盘、电机壳体等核心部件的自动化焊接，核心配置如下：

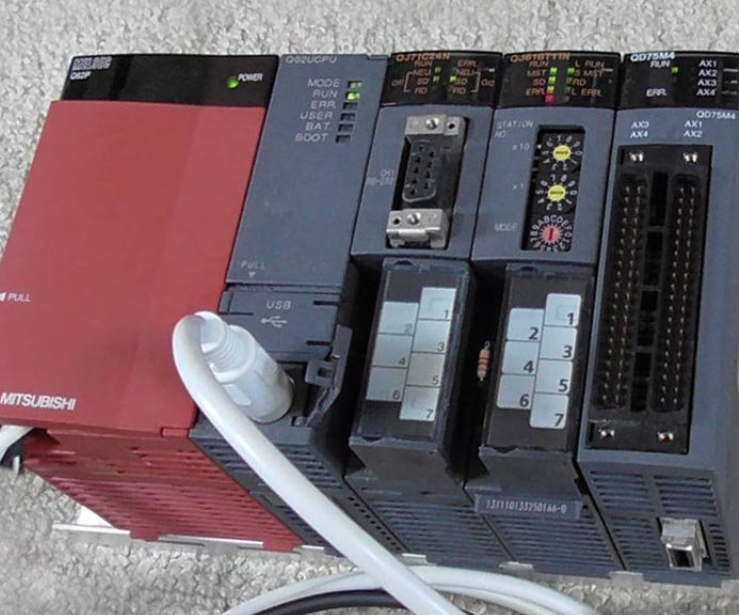

核心控制单元：三菱Q系列PLC（Q01CPU），无以太网接口，唯一RS-232圆形串口（8针Mini-DIN连接器）负责焊接时序控制、焊枪定位、电流电压调节及故障报警逻辑执行，通讯协议采用三菱专用MC协议。
现场监控终端：威纶通MT8121iE以太网触摸屏，用于现场焊接参数调试、运行状态可视化监控及异常声光报警。
上位管理系统：工业级计算机及MES生产执行系统，实现焊接工艺数据追溯、生产任务调度、设备运行状态监控及报表自动生成。
工况特征：产线需满足24小时连续作业，现场存在强电磁干扰、粉尘及焊接火花溅落等复杂环境，对控制系统稳定性与环境适应性提出严苛要求。
1.3 项目核心目标
构建稳定、实时的通讯链路，实现三菱Q系列PLC与触摸屏、上位机MES系统的同时双向数据交互。
支持PLC程序的远程下载、上载与在线调试，替代传统现场电缆接线方式，降低运维成本与停机时间。
无需修改PLC原有控制程序，实现快速部署，最大限度缩短产线改造停机周期。
保障系统在复杂工况下长期稳定运行，实现焊接数据全流程可追溯，满足新能源汽车制造精益管理与质量合规要求。
二、项目痛点、选型与实施过程
2.1 核心技术痛点分析
协议与接口双重壁垒，形成数据孤岛：三菱Q系列PLC底层采用RS-232串口与专用MC协议通讯，而触摸屏与上位机MES系统均基于以太网TCP/IP协议体系。串口与以太网协议在数据帧格式、传输机制上存在本质差异，无法直接互联互通。同时，PLC唯一的圆形串口资源无法支撑本地操作、远程管控及程序调试的并发访问需求，导致焊接设备与管控系统各自为战，作业协同效率低下，焊接数据无法实时上传至MES系统。
运维效率低下，改造成本高昂：传统PLC程序调试与故障排查必须由技术人员至现场通过专用电缆连接，受限于产线复杂布局，单次运维耗时通常超过2小时，月均运维成本约4200元。若采用更换新型号PLC的改造方案，需额外投入超8.5万元设备成本，且伴随超过6天的停产周期，造成巨大的直接与间接经济损失，与企业降本增效的核心诉求严重背离。
数据追溯能力缺失，管控精度不足：由于PLC与上位机无法实现实时数据交互，焊接电流、电压、时序等关键工艺参数依赖人工手抄记录。人工记录方式存在显著漏记、错记风险，数据误差率高达3.5%，无法满足新能源汽车制造对工艺数据精准追溯、质量管控的严格要求，难以实现焊接过程的精细化管理。
2.2 解决方案选型
针对上述痛点，经多轮技术论证、性能测试与兼容性验证，最终选用远创智控YC8000-Q以太网模块作为核心通讯转换设备。该模块专为三菱Q系列PLC（Q00/Q01/Q02等）量身设计，完美适配新能源汽车焊接产线应用场景，核心技术优势如下：
接口与并发兼容设计：模块集成1路RS-232圆形串口与1路RJ45以太网口，支持多主站并发通讯，可同时连接触摸屏、上位机及编程电脑，实现本地操作、远程管控与程序调试的并行开展，不占用PLC核心编程资源，从根本上解决串口资源匮乏问题。
多协议透明转换：作为高性能以太网转换器，模块支持RS-232串口与以太网TCP/IP协议的双向透明传输，完美兼容三菱MC协议、Modbus TCP协议。内置串口转以太网与以太网桥接器核心功能，无需额外开发通讯程序，即可实现不同通讯介质与协议设备的无缝联动，高效打通产线"设备-管控"数据链路。
工业级高可靠性：采用35mm标准导轨安装方式，由PLC直接供电（功耗＜100mA），无需额外电源。具备卓越的抗电磁干扰、防尘防水性能，工作温度范围覆盖-20℃~65℃，平均无故障时间（MTBF）超10万小时，可稳定适应焊接产线复杂的现场环境。
便捷配置与运维：支持WEB服务器或配置诊断工具YCDevice进行参数设置与运行诊断，操作界面友好，无需专业编程基础；支持MELSOFT系列软件（GX Works2、GX Developer）的以太网通信，适配主流SCADA软件与触摸屏，兼容性强。
2.3 实施过程

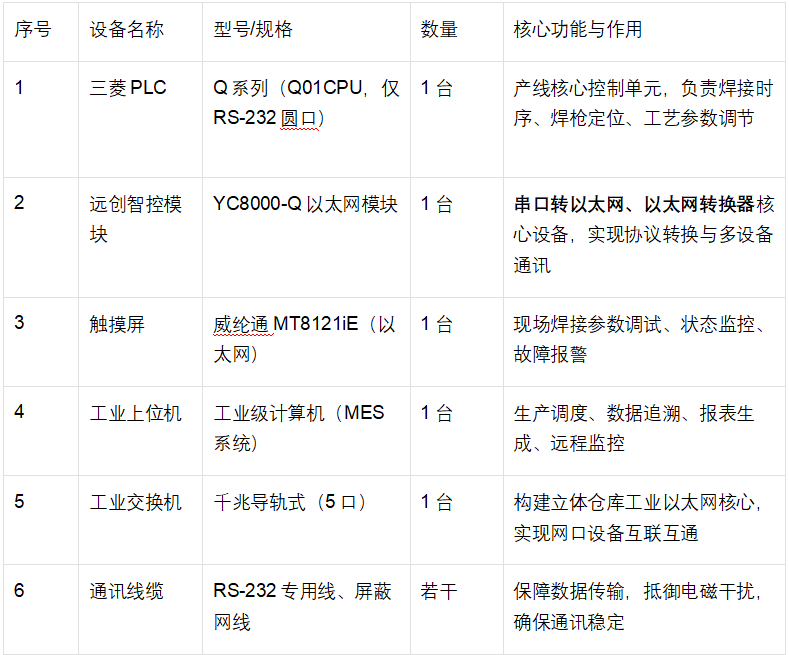

2.3.1 硬件配置清单
2.3.2 系统部署与调试步骤
硬件安装：在断电状态下，将远创智控YC8000-Q模块安装于35mm标准导轨，使用专用RS-232线缆将模块串口与三菱Q系列PLC的圆形串口可靠连接。
网络组网：采用屏蔽网线将模块RJ45以太网口、触摸屏、工业上位机 全部接入千兆工业以太网交换机，确保所有网络设备处于同一IP网段，构建稳定的局域网环境。
参数配置：系统上电后，通过电脑浏览器访问模块默认IP地址，进入WEB配置管理界面。根据三菱PLC参数，精准设置通讯协议为MC协议，同步波特率、数据位、校验位等串口参数，此过程无需修改PLC内部原有控制程序。
联调测试：通过GX Works2编程软件，借助模块实现PLC程序的远程下载与调试。操作触摸屏，验证焊接参数读写、设备状态监控功能。在上位机MES系统中完成设备添加与通讯配置，测试焊接数据实时采集、远程调度指令下发功能。整个部署与调试周期严格控制在1.5小时以内，实现了不停产升级，最大限度降低对生产的影响。
三、网关功能介绍
远创智控YC8000-Q以太网模块是一款专为三菱Q系列PLC设计的串口转以太网网关，其核心功能围绕协议转换、设备兼容与高效运维展开，具体如下：
核心协议转换：内置以太网桥接器功能，实现RS-232串口数据与以太网TCP/IP数据的双向透明传输。高效完成三菱MC协议与Modbus TCP协议的转换，作为核心以太网转换器，无需额外编程即可实现PLC与多台以太网设备的无缝通讯，同时支持PLC程序的远程下载与调试。
多设备并发兼容：支持最大6个上位机同时连接，可同时满足触摸屏、上位机、编程电脑等多终端的并发访问需求。完美兼容三菱Q系列全型号PLC及主流品牌触摸屏、工控组态软件，无需额外适配驱动，具备极强的系统扩展性，可灵活对接新增的焊接质量检测设备。
便捷配置与故障诊断：支持WEB页面与专用配置工具YCDevice两种配置方式，操作便捷，无需专业编程基础。配备电源、串口、以太网三路状态指示灯，可实时反馈设备运行状态，便于技术人员快速定位与排查通讯故障。支持固件在线升级，终身免费迭代，保障系统长期的智能化升级需求。
安全与节能设计：内置数据校验机制，可有效抵御焊接产线的强电磁干扰，确保核心焊接工艺数据传输的准确性与完整性，防止数据错乱或泄露。采用无外接电源设计，直接从PLC取电，简化了现场布线，降低了故障点，实现节能环保运行，适配24小时连续作业工况。
四、技术架构设计

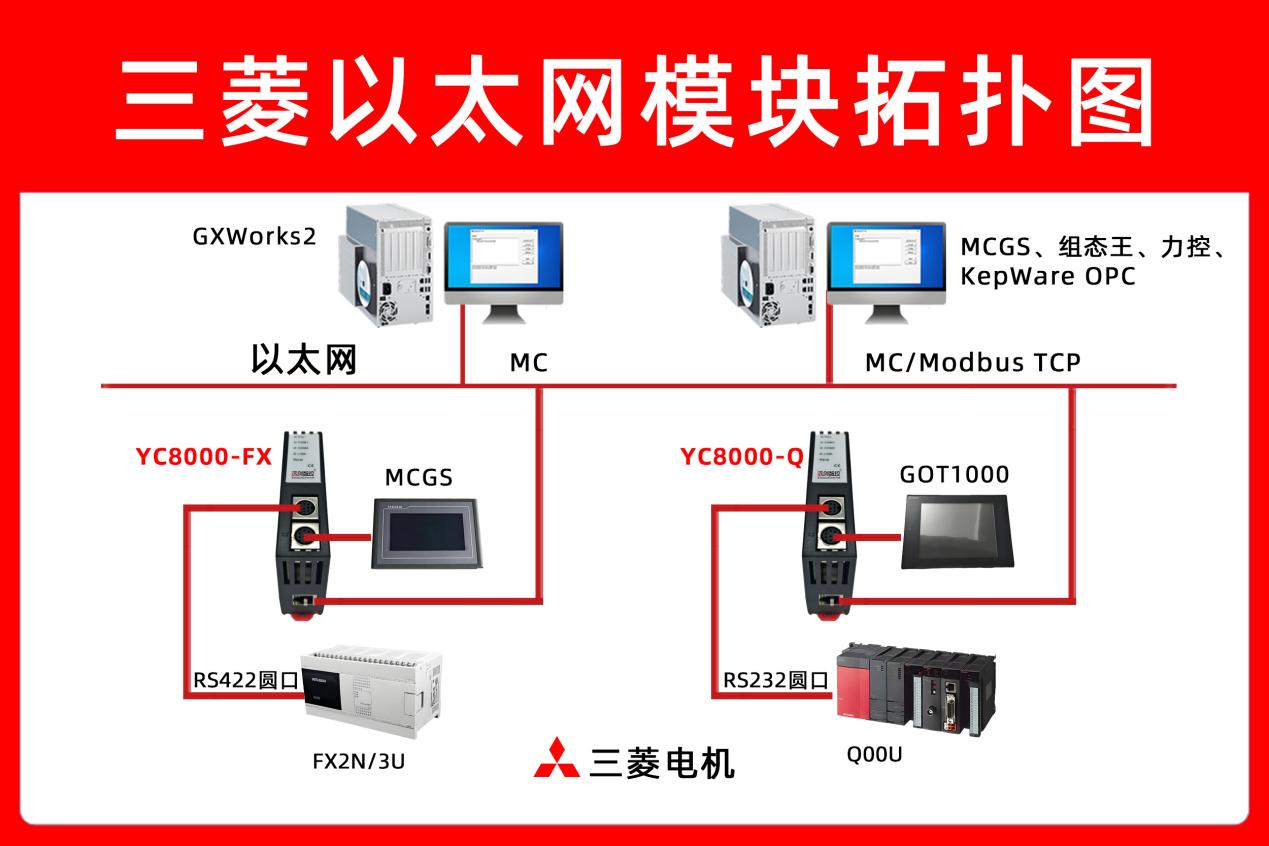

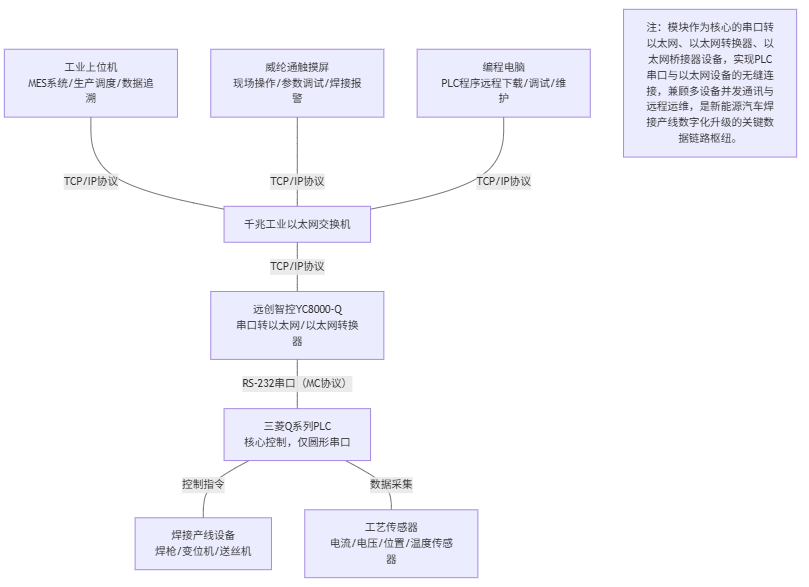

4.1 系统结构拓扑图

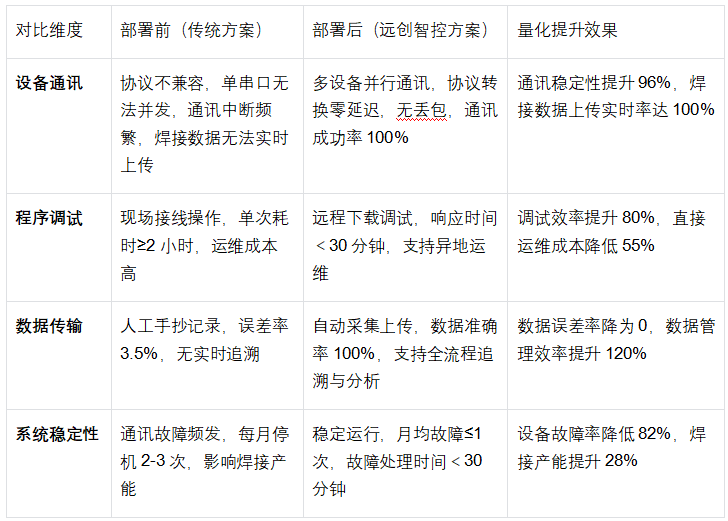

五、应用效果前后对比
六、网关未来发展趋势
随着新能源汽车制造与工业互联网技术的持续演进，串口转以太网、以太网转换器类核心网关设备将朝着以下方向发展，以更好地赋能汽车零部件制造等高端装备场景：
智能化与边缘计算融合：未来网关将深度集成轻量级边缘计算引擎，实现本地焊接工艺数据的实时预处理、异常智能预警与工艺参数自优化。结合AI技术，可对焊接过程进行质量预判，显著提升产线的自主运维能力与产品一致性。
网络安全与合规强化：针对工业数据安全与汽车行业合规要求，网关将全面升级安全防护体系，新增TLS/SSL加密通讯、双向身份认证、访问权限精细化管控等功能，有效保障焊接核心工艺数据与生产数据的安全存储与传输。
国产化与多协议生态构建：依托国产芯片与核心元器件的技术突破，网关将加速推进国产化替代进程，实现核心部件自主可控。同时，扩展对PROFIBUS、CANopen、EtherCAT等更多工业现场总线协议的支持，构建开放、兼容的多协议转换生态，助力汽车智能制造装备的自主可控发展。
无线化与部署柔性化：集成5G、Wi-Fi 6等无线通信技术，摆脱对有线布线的依赖，完美适配汽车产线设备布局动态调整、布线复杂的场景。大幅提升系统部署与改造的灵活性，为未来实现产线全流程无线智能化管控提供技术基础。
七、结论
本项目通过引入远创智控YC8000-Q以太网模块 ，成功破解了三菱Q系列无网口PLC在新能源汽车焊接产线应用中面临的协议不兼容、串口资源匮乏、运维效率低下等核心技术难题。作为关键的串口转以太网、以太网转换器、以太网桥接器 设备，该模块凭借其卓越的协议转换能力、多设备并发兼容特性及工业级高可靠性，实现了PLC与触摸屏、上位机的无缝联网与数据互通。
该技术方案无需修改PLC原有程序，具有改造成本低廉、部署周期短、运维高效等显著优势，既满足了新能源汽车制造产线数字化管控、焊接数据全流程追溯的核心业务需求，又保障了产线24小时连续稳定运行。其成功应用为新能源汽车制造及各类高端装备制造场景中老旧PLC设备的网络化改造提供了一套高效、经济、可行的工程解决方案。
未来，随着串口转以太网、以太网转换器技术的不断迭代与创新，此类设备将在智能制造领域发挥愈发重要的作用，持续赋能企业实现高效、精准、安全、可追溯的生产目标，推动汽车制造行业向高质量、智能化方向深度发展。
