1. 前言：DS18B20 ------ 单总线温度传感器之王

DS18B20 是 Maxim 公司推出的数字温度传感器，它有三个"绝活"：

单总线通信：只要一根数据线（加上电源和地），就能完成双向数据传输。
多个传感器可挂一条总线：每个 DS18B20 有全球唯一的 64 位 ROM 码，MCU 可以精确选址某一个传感器。
精度可调：支持 9~12 位分辨率，最高精度 0.0625°C。

本文用百问网 IMX6ULL 开发板（GPIO4_19，编号 115）实战驱动编写。我们从硬件接线、时序图剖析、代码逐行精讲，到最后编译运行，一步一步带你掌握 "自旋锁 + 精确忙等延时 + 状态机协议" 的经典内核驱动框架。

阅读建议：本文长但不啰嗦，每一步都配有"盲人朋友"式的生动比喻，建议边读边对着代码敲。

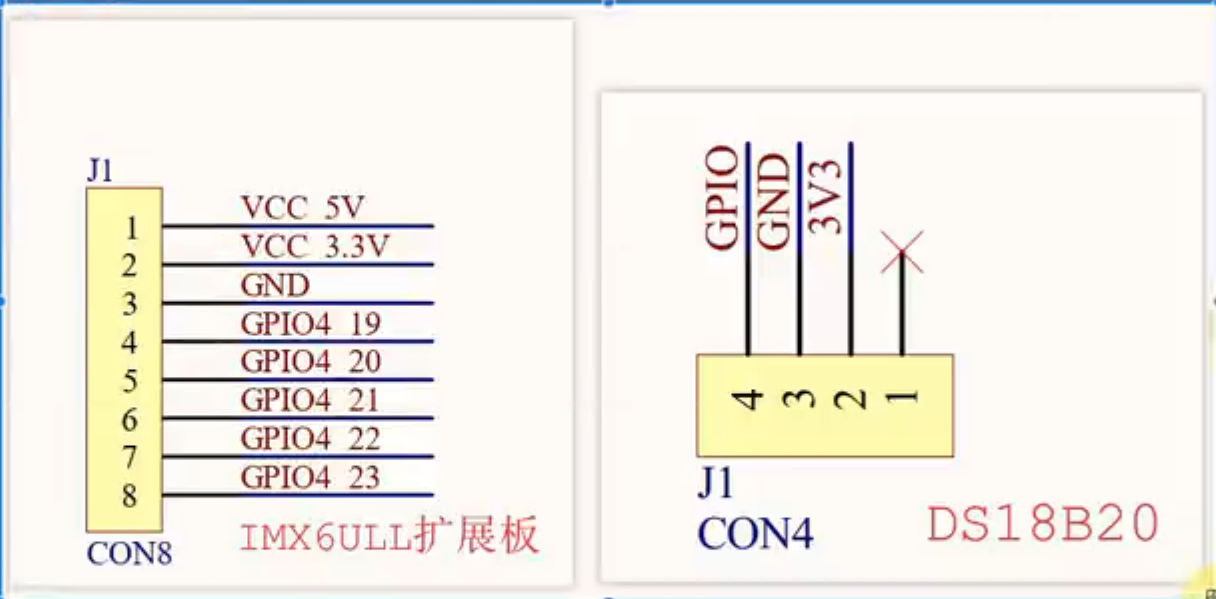

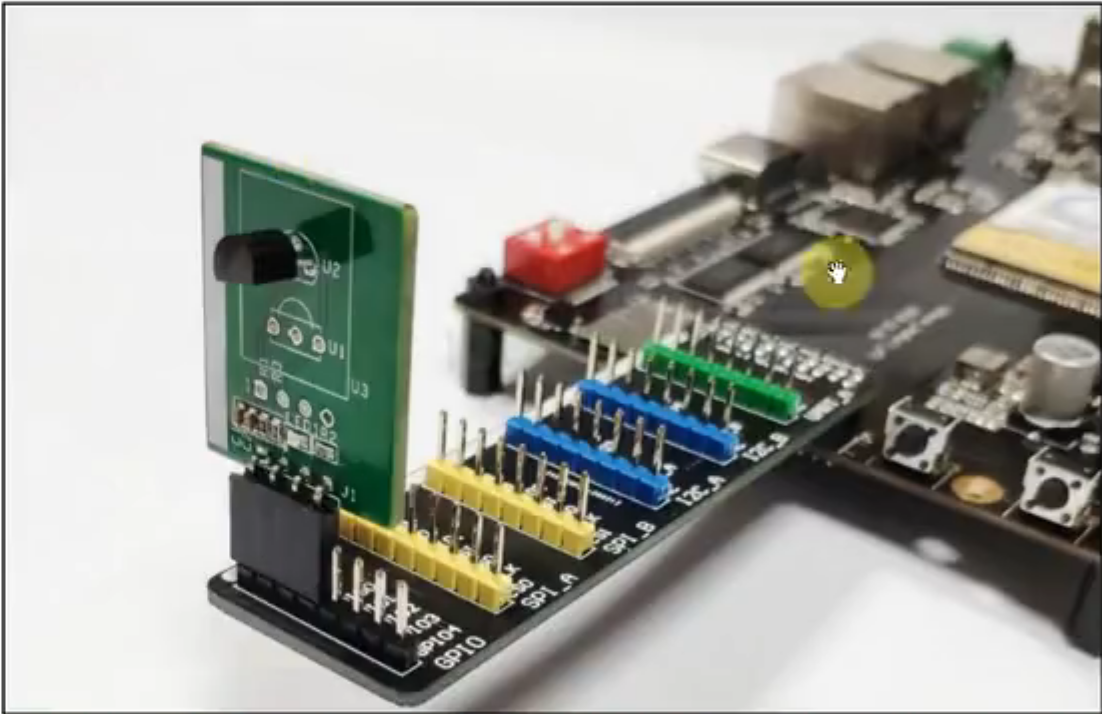

2. 硬件接线与 GPIO 编号

DS18B20 有三个引脚（TO-92 封装）：

引脚	名称	连接
1	GND	接开发板 GND
2	DQ（数据）	接 GPIO4_19，同时用 4.7kΩ~10kΩ 上拉电阻接 3.3V
3	VDD	接 3.3V（也可工作在"寄生供电"模式，这里用外部供电）

GPIO 编号怎么算的？

IMX6ULL 的 GPIO 分多组：GPIO1、GPIO2、GPIO3、GPIO4...
每组 32 个引脚。
GPIO4_19 的编号 = 4 × 32 + 19 = 115。

你的板子 GPIOn_m 的编号通用公式：n × 32 + m。

上拉电阻很重要！DS18B20 的数据引脚是开漏输出，只能拉低无法主动拉高。没有上拉电阻，总线释放后无法恢复高电平，通信必然失败。可以把上拉电阻想象成"弹簧"，没人碰总线时它会自动把电平弹回高。

3. DS18B20 存储器结构

理解存储器结构才能理解为什么要读 9 个字节、CRC 到底校验什么。

3.1 ROM（64 位只读存储器）

每个 DS18B20 出厂时被激光刻录了一个 全球唯一 的 64 位序列号：

8 位	48 位	8 位
CRC 校验码	唯一序列号	产品族码（固定 28h）

如果总线上只有一个传感器，可以发 0xCC（Skip ROM）命令直接跳过地址匹配。多个传感器时才需要 0x55（Match ROM）精确选址。

3.2 Scratchpad（暂存器，9 字节）

这是我们要读的核心数据区，共 9 个字节：

字节	内容	说明
Byte 0	温度低字节（LSB）	温度数据的最低 8 位
Byte 1	温度高字节（MSB）	最高几位 + 符号位
Byte 2	TH 寄存器	高温报警阈值（可写入 EEPROM）
Byte 3	TL 寄存器	低温报警阈值
Byte 4	配置寄存器	分辨率配置（9/10/11/12 位）
Byte 5	保留（FFh）	厂家预留
Byte 6	保留
Byte 7	保留（10h）
Byte 8	CRC 校验码	前 8 个字节的 CRC 值

温度值就在 Byte 0 和 Byte 1 里。 DS18B20 默认 12 位分辨率时，每 1°C 分成 16 等份（LSB 的低 4 位是小数部分）。

4. 通信时序全解：复位、写、读

DS18B20 通信完全靠一根线上的电平持续时间来传递信息。整个过程分三种基本时序。

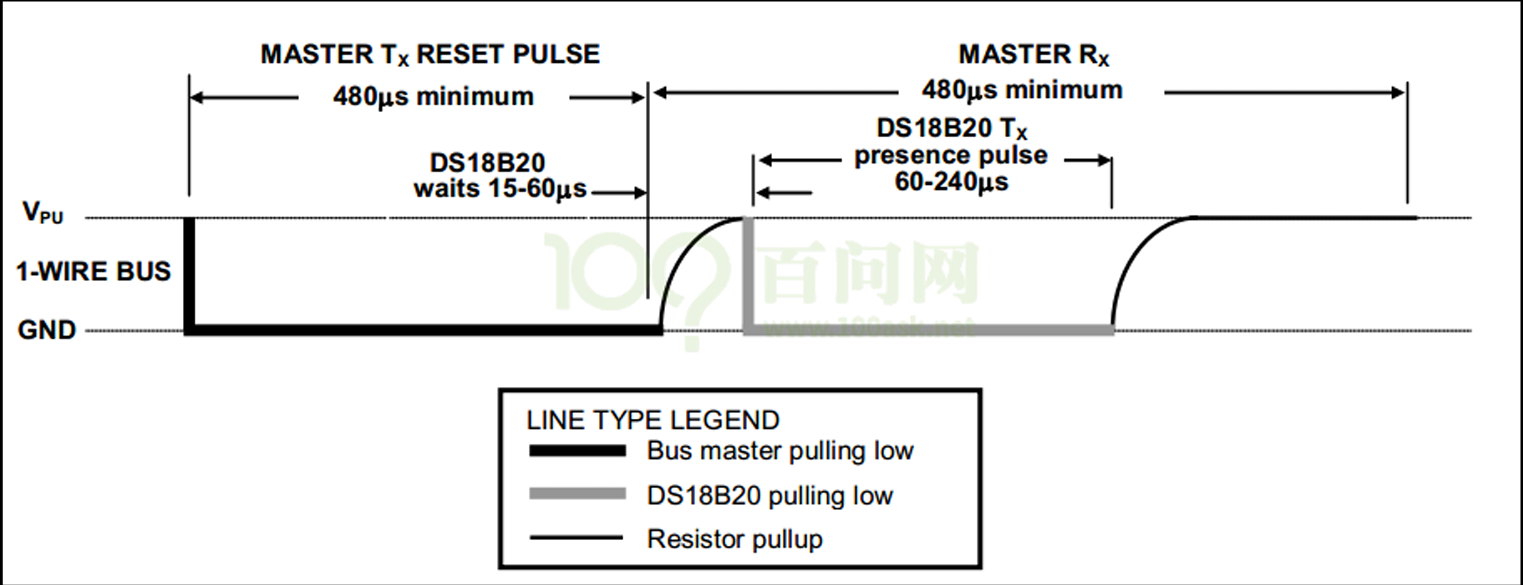

4.1 初始化（复位）时序

初始化是每次通信的"敲门砖"。

步骤：

主机拉低至少 480µs ------ 这是复位信号，告诉传感器"准备通信"。
主机释放总线（回高），等待 15~60µs。
DS18B20 应答：传感器检测到上升沿后，拉低总线 60~240µs，表示"我在线"。
主机检测：如果在步骤 2 后检测到 60~240µs 的低脉冲，说明初始化成功。

用生活比喻理解复位时序：

你去敲邻居的门（拉低 480µs），然后退回门口等着（释放总线）。邻居听到敲门声，推开一条门缝说"我在家"（拉低 60~240µs）。你看到门缝开了，就知道可以开始说话了。如果等了半天门都没动静，说明邻居不在家。

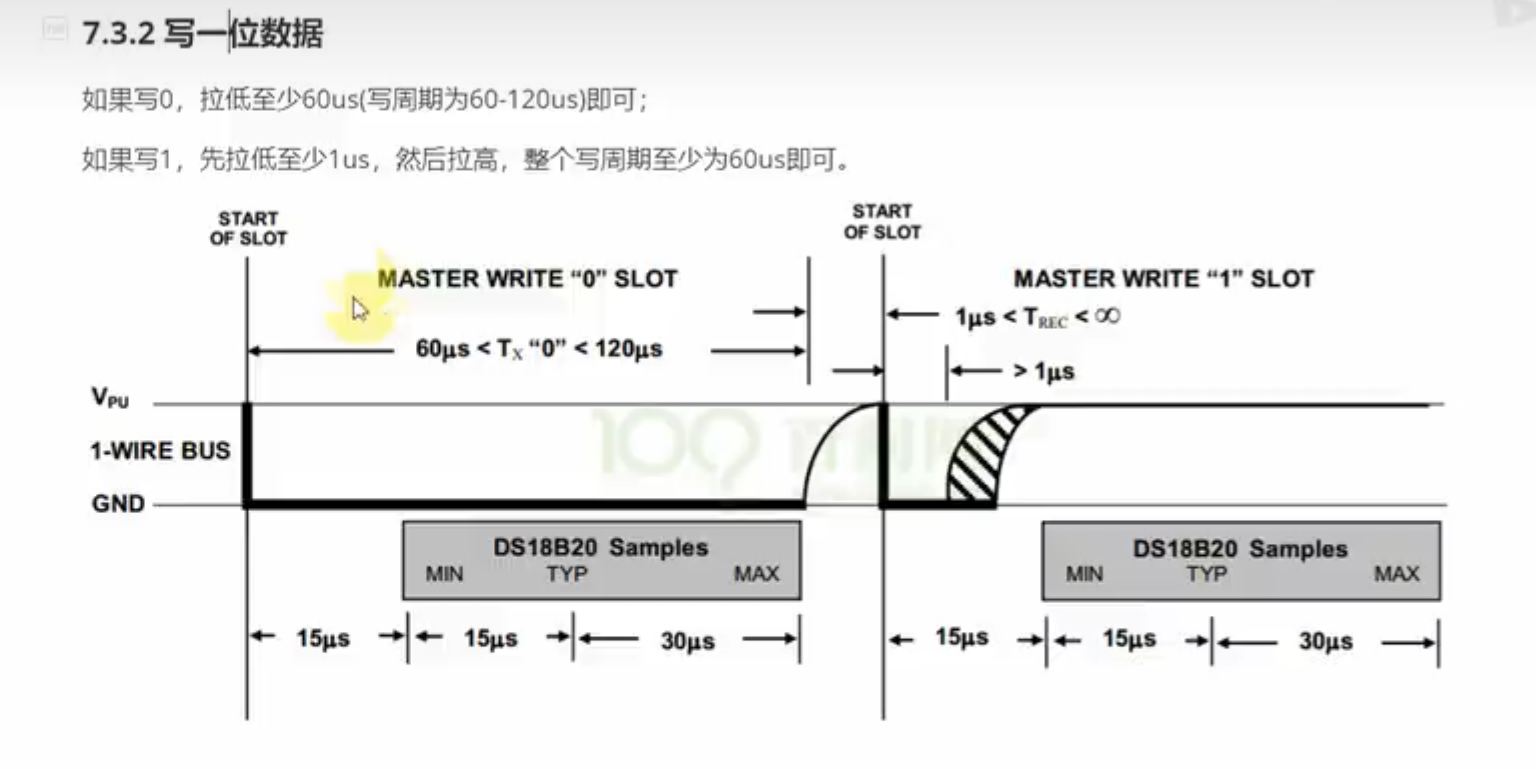

4.2 写一位数据（写时隙）

传感器在主机拉低后的 15~60µs 窗口 内采样数据线电平。

想写的值	主机动作	传感器采样时看到	读到的值
0	拉低至少 60µs	低电平	0
1	拉低 1~2µs 后立即拉高	高电平	1

整个写时隙至少 60µs。

用"盲人朋友拍桌子"比喻写时序：

你想告诉盲人朋友"是"或"否"，约定：你拍一下桌子（拉低），盲人朋友在拍桌后第 15 秒摸一下桌面。

说"是"（写 1）：拍一下桌子立刻把手拿开（拉低 2µs 就拉高）。朋友第 15 秒摸的时候，桌面是空的 → "是"。

说"否"（写 0）：拍一下桌子手一直按着（拉低 60µs）。朋友第 15 秒摸的时候，你的手还在桌面上 → "否"。

手按多久不重要，重要的是朋友摸的那一瞬间，手在还是不在。

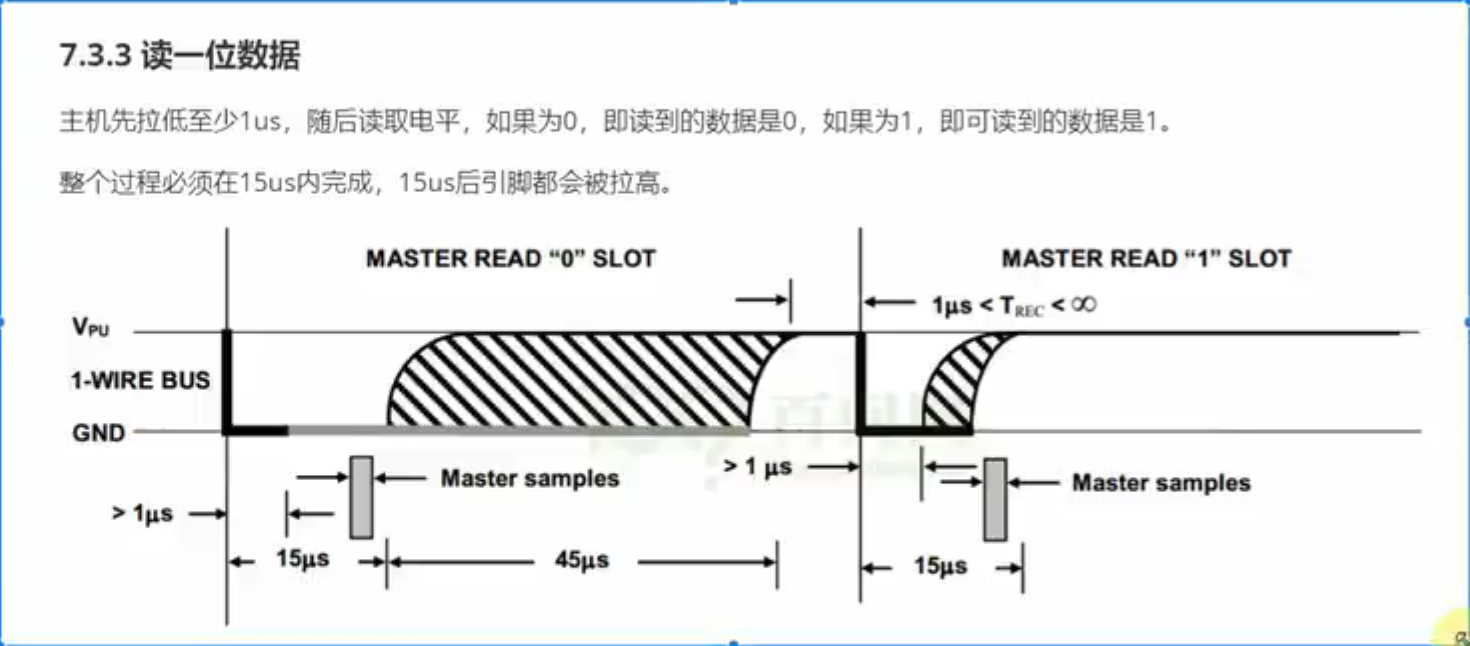

4.3 读一位数据（读时隙）

步骤：

主机拉低至少 1µs，发起读时隙。
主机释放总线，切换为输入。
传感器立即输出数据 ：
- 要发 0：传感器拉低总线并保持约 15µs。
- 要发 1：传感器不动作，总线上拉电阻维持高电平。
主机在 15µs 内采样，读取引脚电平。
整个读时隙至少 60µs。

采样时机为什么必须在 15µs 内？

因为对于发 0 的情况，传感器只维持约 15µs 的低电平，之后就会释放总线，总线被上拉电阻拉回高。如果采样太晚（比如 30µs），传感器早已释放，高低电平都一样了，无法区分。

用"拉绳子"比喻读时序：

你想让朋友通过一根弹簧绳告诉你"是"或"否"。

你先拉一下绳子然后松手（拉低再释放），朋友在另一端立即反应：

说"否"（0）：朋友马上把绳子往下拽，保持 15 秒后松手。

说"是"（1）：朋友完全不动，弹簧自己把绳子拉紧。

你必须在松手后的第 15 秒摸一下绳子：

绳子松的 → "否"。

绳子紧的 → "是"。

等到第 20 秒再摸，即使朋友说了"否"，他也早就松手了，弹簧又把绳子拉紧，你就分不清了。

5. 命令与完整读取流程

有了上面的三种基本时序，就可以组合出各种命令。DS18B20 有两类命令：

ROM 命令（设备寻址相关）：

命令	代码	说明
Search ROM	0xF0	搜索总线上所有设备的 ROM 码
Read ROM	0x33	读单个设备的 ROM 码
Match ROM	0x55	匹配指定 ROM 码的设备
Skip ROM	0xCC	跳过 ROM 匹配（单设备时用）
Alarm Search	0xEC	搜索有报警的设备

功能命令（操作传感器）：

命令	代码	说明
Convert T	0x44	启动温度转换
Read Scratchpad	0xBE	读取暂存器 9 字节数据
Write Scratchpad	0x4E	写暂存器（设置报警阈值等）
Copy Scratchpad	0x48	将暂存器值复制到 EEPROM
Recall E²	0xB8	从 EEPROM 回读配置

单个 DS18B20 的完整温度读取流程（重要！背下来）：

阶段	主机动作	说明
启动转换	① 复位 + 等待应答	敲门
	② 发送 0xCC（Skip ROM）	"不点名，全听我讲"
	③ 发送 0x44（Convert T）	"开始量体温"
等待	④ 等待至少 750ms（12 位分辨率）	用睡眠，不用忙等
读取数据	⑤ 复位 + 等待应答	再次敲门
	⑥ 发送 0xCC（Skip ROM）	"不点名"
	⑦ 发送 0xBE（Read Scratchpad）	"把体检报告给我"
	⑧ 读取 9 字节数据	拿到数据
处理	⑨ CRC 校验	确认数据没传输错误
	⑩ 提取 Byte 0 和 Byte 1，计算温度	整数 + 小数

6. 驱动代码逐行精讲

下面按从零开始写驱动的顺序，逐段讲解代码。我会像坐在你旁边一样，告诉你每一句为什么这么写。

6.1 头文件与设备结构体

复制代码

#include <linux/module.h>      // 模块基本框架
#include <linux/fs.h>          // file_operations 结构体
#include <linux/errno.h>       // 错误码（EINVAL、EIO 等）
#include <linux/kernel.h>      // printk
#include <linux/init.h>        // __init / __exit 宏
#include <linux/device.h>      // class_create、device_create
#include <linux/gpio.h>        // GPIO 操作函数
#include <linux/spinlock.h>    // 自旋锁
#include <linux/timekeeping.h> // ktime_get_ns
#include <linux/sched.h>       // set_current_state、schedule_timeout
#include <linux/uaccess.h>     // copy_to_user

每个头文件都是用到哪个函数就加哪个。比如 spin_lock_irqsave 需要 <linux/spinlock.h>，ktime_get_ns() 需要 <linux/timekeeping.h>。

复制代码

struct gpio_desc {
    int gpio;       // GPIO 编号
    char *name;     // 标签名
};

static struct gpio_desc gpios[] = {
    {115, "ds18b20"},  // GPIO4_19 = 4×32+19 = 115
};

结构体打包设备信息，方便未来扩展到多个传感器。不需要中断号，因为 DS18B20 用纯软件时序。

6.2 自旋锁与微秒延时函数

复制代码

static spinlock_t ds18b20_spinlock;   // 全局自旋锁

为什么需要自旋锁？

DS18B20 的时序是微秒级的。如果程序在发送数据的中途被中断打断，回来时时序早已面目全非。所以每次访问总线时必须关中断 + 加锁，保证完整的读写事务是原子的。

复制代码

static void ds18b20_udelay(int us)
{
    u64 time = ktime_get_ns();               // 记录开始时间（纳秒）
    while (ktime_get_ns() - time < us * 1000); // 直到经过了 us 微秒
}

逐行解释：

ktime_get_ns()：返回系统启动以来的纳秒数（64 位无符号整数），精度极高。
us * 1000：微秒转纳秒（1µs = 1000ns）。us=480 就是 480,000ns。
ktime_get_ns() - time：算出从记录起点到此刻经过了多少纳秒。
只要还没达到目标，就继续循环等待。

这个函数必须在关中断环境下运行。 如果被中断插队，循环中途出去执行中断服务程序，几十微秒后回来，实际延时远超设定值，时序就乱了。

6.3 复位与应答检测函数

复制代码

static int ds18b20_reset_and_wait_ack(void)
{
    int timeout;

    // 1. 主机拉低 480µs，发出复位脉冲
    gpio_direction_output(gpios[0].gpio, 0);
    ds18b20_udelay(480);

    // 2. 主机释放总线，切换输入
    gpio_direction_input(gpios[0].gpio);

    // 3. 等待 DS18B20 拉低应答
    timeout = 100;
    while (gpio_get_value(gpios[0].gpio) && timeout--)
        ds18b20_udelay(1);
    if (timeout == 0)
        return -EIO;   // 超时，传感器未应答

    // 4. 等待 DS18B20 释放总线（恢复高电平）
    timeout = 300;
    while (!gpio_get_value(gpios[0].gpio) && timeout--)
        ds18b20_udelay(1);
    if (timeout == 0)
        return -EIO;   // 超时，总线卡死了

    return 0;
}

两个 while 的超时机制解析：

第一个 while：

gpio_get_value 返回高电平（非 0）时条件成立 → 继续循环等待。
传感器拉低应答时，返回 0，条件为假 → 退出循环，timeout 还没到 0 → 成功。
如果等了 100µs 都没拉低 → timeout 减到 0 → 返回 -EIO。

第二个 while：

!gpio_get_value 表示"引脚是低电平时"为真（!0 = 1）。
传感器释放后引脚恢复高电平 → !高电平 = 0 → 条件为假 → 退出 → 成功。
如果传感器一直拉低不松 → 300µs 后 timeout 耗尽 → 返回 -EIO。

6.4 发送一个字节函数

复制代码

static void ds18b20_send_cmd(unsigned char cmd)
{
    int i;
    gpio_direction_output(gpios[0].gpio, 1);  // 确保总线空闲为高

    for (i = 0; i < 8; i++) {
        if (cmd & (1 << i)) {                   // 当前位是 1
            gpio_direction_output(gpios[0].gpio, 0);
            ds18b20_udelay(2);                  // 只拉低 2µs
            gpio_direction_output(gpios[0].gpio, 1);
            ds18b20_udelay(60);                 // 拉高凑满时隙 60µs
        } else {                                // 当前位是 0
            gpio_direction_output(gpios[0].gpio, 0);
            ds18b20_udelay(60);                 // 拉低 60µs
            gpio_direction_output(gpios[0].gpio, 1);
        }
    }
}

关键点：

1 << i 测试第 i 位（LSB first），i=0 是最低位。
写 1：拉低 2µs 就释放。传感器在 15~30µs 采样，看到高电平 → 1。
写 0：拉低 60µs 才释放。传感器在 15~30µs 采样时总线还是低 → 0。
整个时隙至少 60µs，我们的操作都满足要求。

6.5 读取一个字节函数

复制代码

static void ds18b20_read_data(unsigned char *buf)
{
    int i;
    unsigned char data = 0;

    gpio_direction_output(gpios[0].gpio, 1);  // 空闲高

    for (i = 0; i < 8; i++) {
        // 1. 主机拉低，启动读时隙
        gpio_direction_output(gpios[0].gpio, 0);
        ds18b20_udelay(2);                    // 保持至少 1µs

        // 2. 主机释放，切换输入
        gpio_direction_input(gpios[0].gpio);

        // 3. 等 15µs 让信号稳定，然后采样
        ds18b20_udelay(15);
        if (gpio_get_value(gpios[0].gpio))
            data |= (1 << i);                 // LSB first

        // 4. 补满时隙到 60µs
        ds18b20_udelay(50);

        // 5. 拉高总线，准备下一个时隙
        gpio_direction_output(gpios[0].gpio, 1);
    }

    *buf = data;
}

采样为什么在 15µs？

释放总线后，传感器立即输出数据：

发 0：传感器拉低总线，约 15µs 后释放。
发 1：传感器不动，总线保持高。

在 15µs 时刻采样：对于发 0 的情况，传感器还拉着总线是低电平；对于发 1 的情况，总线一直高。正好能区分。 等到 30µs 再采样，发 0 的已经释放，总线被上拉电阻拉高，就分不清了。

6.6 CRC 校验与温度计算函数

复制代码

static unsigned char calcrc_1byte(unsigned char abyte)
{
    unsigned char i, crc_1byte = 0;
    for (i = 0; i < 8; i++) {
        if (((crc_1byte ^ abyte) & 0x01)) {
            crc_1byte ^= 0x18;
            crc_1byte >>= 1;
            crc_1byte |= 0x80;
        } else {
            crc_1byte >>= 1;
        }
        abyte >>= 1;
    }
    return crc_1byte;
}

static unsigned char calcrc_bytes(unsigned char *p, unsigned char len)
{
    unsigned char crc = 0;
    while (len--)
        crc = calcrc_1byte(crc ^ *p++);
    return crc;
}

static int ds18b20_verify_crc(unsigned char *buf)
{
    unsigned char crc = calcrc_bytes(buf, 8);
    return (crc == buf[8]) ? 0 : -1;
}

DS18B20 使用的 CRC-8 多项式是 x^8 + x^5 + x^4 + 1（对应 0x18），算法是逐个字节移位异或。校验通过说明数据传输没出错。

复制代码

static void ds18b20_calc_val(unsigned char ds18b20_buf[], int result[])
{
    unsigned char tempL = ds18b20_buf[0];  // 温度低字节
    unsigned char tempH = ds18b20_buf[1];  // 温度高字节
    unsigned int integer;
    unsigned char decimal1, decimal2, decimal;

    if (tempH > 0x7f) {   // 最高位为 1 → 负温度（补码形式）
        tempL = ~tempL;
        tempH = ~tempH + 1;
        integer = tempL / 16 + tempH * 16;
        decimal1 = (tempL & 0x0f) * 10 / 16;
        decimal2 = (tempL & 0x0f) * 100 / 16 % 10;
        decimal = decimal1 * 10 + decimal2;
    } else {              // 正温度
        integer = tempL / 16 + tempH * 16;
        decimal1 = (tempL & 0x0f) * 10 / 16;
        decimal2 = (tempL & 0x0f) * 100 / 16 % 10;
        decimal = decimal1 * 10 + decimal2;
    }
    result[0] = integer;   // 温度整数部分
    result[1] = decimal;   // 温度小数部分（两位）
}

温度值怎么从两个字节里算出来？

以正温度为例：

tempL 的低 4 位是小数部分，高 4 位是整数部分的低 4 位。
tempH 的低 4 位是整数部分的高 4 位。
整数 = (tempH << 4) | (tempL >> 4) = tempL / 16 + tempH * 16。
小数 = (tempL & 0x0f) / 16，再转成十进制。

6.7 核心 read 函数：完整温度读取事务

复制代码

static ssize_t ds18b20_read(struct file *file, char __user *buf,
                            size_t size, loff_t *offset)
{
    unsigned long flags;
    int err;
    unsigned char kern_buf[9];
    int i;
    int result_buf[2];

    if (size != 8)
        return -EINVAL;

为什么检查 size != 8？

我们要返回两个 int（整数和小数），正好 8 字节。用户提供一个不匹配的缓冲区会出错。

复制代码

    /* 第一阶段：启动温度转换 */
    spin_lock_irqsave(&ds18b20_spinlock, flags);

    err = ds18b20_reset_and_wait_ack();
    if (err) {
        spin_unlock_irqrestore(&ds18b20_spinlock, flags);
        printk("ds18b20_reset_and_wait_ack err\n");
        return err;
    }

    ds18b20_send_cmd(0xCC);  // Skip ROM
    ds18b20_send_cmd(0x44);  // Convert T（启动转换）

    spin_unlock_irqrestore(&ds18b20_spinlock, flags);

spin_lock_irqsave 做了什么？

保存当前 CPU 的中断使能状态到 flags，然后关闭本地 CPU 的中断 。

这样从复位到发送完命令的这短短几十微秒内，绝不会被中断打断。

错误处理 ：如果复位失败，必须先开中断（spin_unlock_irqrestore）再返回，否则中断一直关着，系统就废了。

复制代码

    /* 第二阶段：等待转换完成 */
    set_current_state(TASK_INTERRUPTIBLE);
    schedule_timeout(msecs_to_jiffies(1000));

为什么用睡眠而不是忙等？

DS18B20 转换温度需要几百毫秒（12 位时最多 750ms）。用忙等会浪费 CPU，让进程睡 1 秒是标准做法。

set_current_state(TASK_INTERRUPTIBLE)：把当前进程状态设为"可中断睡眠"。
schedule_timeout(msecs_to_jiffies(1000))：调度出去，1 秒后超时被唤醒。

这期间 CPU 可以干别的事，比如切换去跑其他进程。

复制代码

    /* 第三阶段：读取温度数据 */
    spin_lock_irqsave(&ds18b20_spinlock, flags);

    err = ds18b20_reset_and_wait_ack();
    if (err) {
        spin_unlock_irqrestore(&ds18b20_spinlock, flags);
        printk("ds18b20_reset_and_wait_ack second err\n");
        return err;
    }

    ds18b20_send_cmd(0xCC);  // Skip ROM
    ds18b20_send_cmd(0xBE);  // Read Scratchpad

    for (i = 0; i < 9; i++)
        ds18b20_read_data(&kern_buf[i]);

    spin_unlock_irqrestore(&ds18b20_spinlock, flags);

为什么又关中断？

读数据和发命令一样，都需要严格的时序保护。每次总线操作都必须关中断 + 加锁。

读 9 个字节，顺序是 Byte 0 到 Byte 8，按 LSB first 逐位拼出。

复制代码

    /* 第四阶段：校验与计算 */
    err = ds18b20_verify_crc(kern_buf);
    if (err) {
        printk("ds18b20_verify_crc err\n");
        return err;
    }

    ds18b20_calc_val(kern_buf, result_buf);

    err = copy_to_user(buf, result_buf, 8);
    return 8;
}

CRC 校验失败就扔掉数据，返回错误，应用可以重试。校验通过后提取温度值，通过 copy_to_user 安全地传给用户空间。

6.8 模块初始化与注销

复制代码

static int __init ds18b20_init(void)
{
    int i, err;

    spin_lock_init(&ds18b20_spinlock);   // 初始化自旋锁

    for (i = 0; i < ARRAY_SIZE(gpios); i++) {
        err = gpio_request(gpios[i].gpio, gpios[i].name);  // 申请 GPIO
        if (err) printk("gpio_request failed\n");
        gpio_direction_output(gpios[i].gpio, 1);           // 输出高，总线空闲
    }

    major = register_chrdev(0, "100ask_ds18b20", &gpio_key_drv);
    gpio_class = class_create(THIS_MODULE, "100ask_ds18b20_class");
    device_create(gpio_class, NULL, MKDEV(major, 0), NULL, "myds18b20");
    return 0;
}

static void __exit ds18b20_exit(void)
{
    device_destroy(gpio_class, MKDEV(major, 0));
    class_destroy(gpio_class);
    unregister_chrdev(major, "100ask_ds18b20");
    for (int i = 0; i < ARRAY_SIZE(gpios); i++)
        gpio_free(gpios[i].gpio);   // 释放 GPIO
}

module_init(ds18b20_init);
module_exit(ds18b20_exit);
MODULE_LICENSE("GPL");

资源获取与释放的顺序必须严格对称：

初始化：锁 → GPIO → 字符设备 → 类 → 设备节点
卸载：设备节点 → 类 → 字符设备 → GPIO

7. 现场实录：编译、加载、运行

bash

复制代码

# 编译
book@100ask:~/07_ds18b20$ make
arm-buildroot-linux-gnueabihf-gcc -o button_test button_test.c
# 生成 gpio_drv.ko 和 button_test

# 推送到板子
book@100ask:~$ adb push button_test gpio_drv.ko /root

# 进入板子
book@100ask:~$ adb shell

# 加载驱动
sh-5.0# insmod gpio_drv.ko

# 运行测试（持续读取温度）
sh-5.0# ./button_test /dev/myds18b20
get ds18b20: 27.87
get ds18b20: 27.87
get ds18b20: 27.87
^C
sh-5.0#

成功！室温 27.87°C，数据稳定，每次都能正确读出，说明时序和 CRC 校验都没问题。

8. 自测 5 道题

第 1 题

问题：spin_lock_irqsave 和 spin_unlock_irqrestore 在这里的作用是什么？如果去掉这两个调用，直接用 gpio_direction_output 访问总线，可能会出现什么后果？
点击查看答案

作用：保存当前中断状态并关闭本地 CPU 中断，然后获取自旋锁。这保证从复位到发完命令的整个时序关键区是"原子"的，不会被打断。

去掉会怎样：在发送 480µs 复位脉冲或读写微秒级时序时，如果被其他中断打断（比如网络中断、定时器中断），CPU 去执行中断服务程序，几十微秒后才回来，DS18B20 的时序早已跑飞，通信必然失败。

第 2 题

问题：代码中等待转换完成用的是 set_current_state(TASK_INTERRUPTIBLE) + schedule_timeout(1秒)，为什么不能用 mdelay(1000) 代替？
点击查看答案

mdelay(1000) 是忙等待，CPU 在 1 秒内不断循环空转（"原地踏步"），无法做任何其他事。在 Linux 内核中用忙等 1 秒是极其浪费的行为，会拖死整个系统。

schedule_timeout 则让当前进程主动释放 CPU 进入睡眠，1 秒后被内核定时器唤醒。这段时间 CPU 可以自由切换到其他进程或处理中断。

第 3 题

问题：读一个字节的函数中，采样前等待了 ds18b20_udelay(15)（15µs）。如果把 15µs 改成 30µs 或 1µs，分别会发生什么？
点击查看答案

改成 1µs：DS18B20 释放总线后需要时间建立电平。1µs 太短，信号可能还没稳定，读到毛刺。
改成 30µs：对于发 0 的情况，DS18B20 只维持低电平约 15µs 后就释放了。30µs 时总线已经被上拉电阻拉回高电平，0 和 1 分不清，读到的永远是 1。

15µs 是在稳定性和捕获窗口之间的最佳平衡点。

第 4 题

问题：为什么 DS18B20 的数据引脚要接 4.7kΩ~10kΩ 的上拉电阻？如果不接上拉电阻，直接连到 GPIO，会发生什么？
点击查看答案

DS18B20 的 DQ 引脚是开漏输出，只能输出低电平或高阻态。如果没有上拉电阻：

当主机和传感器都释放总线时，引脚处于"浮空"状态，电平随机，可能是高也可能是低。
主机拉低后释放总线时，总线无法自动恢复到高电平，传感器无法检测到上升沿，通信失败。

上拉电阻就像"弹簧"：没人摸总线时，它自动把电平拉回高。

第 5 题

问题：ds18b20_read 函数一开始检查 if (size != 8) return -EINVAL;。这个 8 是怎么来的？如果用户想只读温度整数（4 字节），把 size 改为 4 传入可以吗？为什么？
点击查看答案

8 是因为 result_buf[2] 是两个 int，共 2 × sizeof(int) = 8 字节。驱动硬编码了 copy_to_user(buf, result_buf, 8)，如果用户传入 size=4：

size != 8 条件成立，直接返回 -EINVAL，用户什么也读不到。
即使去掉检查，copy_to_user 只拷贝 4 字节，但驱动还是返回 8 给用户，造成用户 buffer 溢出或数据不完整。

正确的设计应该支持弹性长度或至少返回最小必要数据。这里是教学简化，实际产品应更灵活。

全文完。如果你从头到尾敲完了代码，通过了自测，那么恭喜你------DS18B20 的驱动框架已经被你吃透了。这个"自旋锁 + 精确延时 + 状态机时序"的思想，可以迁移到任何需要严格时序保护的外设驱动中。

DS18B20 Linux 驱动开发实战：从时序图到温度读取的保姆级教学
