一、 实验目的与理论基础
1.1 实验目的
本实验旨在通过构建典型的多区域网络拓扑，引导学习者从理论到实践全面掌握 OSPF（开放最短路径优先）协议的层次化设计思想。具体实验目的如下：
（1）理解从单区域 OSPF 向多区域 OSPF 演进的必要性，掌握主干区域（Area 0）与非骨干区域的层次化拓扑结构。
（2）掌握在 Cisco 路由器上配置多区域 OSPF 的核心指令，重点掌握网络宣告规则及区域边界路由器（ABR）的配置方法。
（3）能够准确判读 OSPF 路由表，深刻理解并区分"区域内路由（标识为 O）"与"区域间路由（标识为 O IA）"的生成逻辑与传递差异。
（4）验证多区域网络端到端的连通性，并通过 debug 抓包工具分析 OSPF 的底层 Hello 机制与状态维持过程。
1.2 为什么需要多区域 OSPF？
在小规模网络中，将所有路由器置于单一的 OSPF 区域（如 Area 0）即可满足基本的数据包转发需求。然而，随着网络规模的不断扩大，单区域 OSPF 架构将暴露出严重的性能瓶颈：
（1）链路状态数据库（LSDB）过于庞大：在单区域中，每一台路由器都必须掌握全网完整的、详细的拓扑结构信息。随着设备增加，LSDB 会急剧膨胀，过度消耗路由器的内存资源。
（2）SPF 算法计算频繁：OSPF 基于 Dijkstra 算法计算最短路径。在单区域内，任何一条边缘链路的微小震荡（Flapping，如接口反复 up/down），都会引发 LSA（链路状态通告）在全网的洪泛（Flooding）。这将迫使全网所有路由器重新执行极其消耗 CPU 的 SPF 计算，导致网络整体性能下降。
（3）路由表规模臃肿：单区域扁平化的结构难以实施有效的路由汇总，导致路由表条目繁多，降低了路由器的查表转发效率。
多区域 OSPF 的架构优势（解决之道）： 为了突破上述瓶颈，OSPF 引入了多区域（Multi-Area）的层次化设计。通过将庞大的自治系统（AS）划分为一个主干区域（通常为 Area 0）和若干个非骨干区域，带来了以下决定性的优势：
（1）遏制洪泛，隔离拓扑震荡：在多区域架构中，LSA（主要是 Type 1 和 Type 2 LSA）的洪泛被严格限制在每一个区域内部。如果 Area 100 内部的某条链路断开，只有 Area 100 内部的路由器会重新进行 SPF 计算，Area 0 和 Area 200 的路由器完全不受影响，极大地减轻了全网的计算负担。
（2）减小 LSDB 与路由表规模：不同区域之间的路由信息，由区域边界路由器（ABR）负责传递。ABR 会将一个区域内的详细拓扑信息"隐藏"起来，仅向其他区域注入网络可达性信息（即网络号和掩码，以 Type 3 LSA 形式存在）。这使得内部路由器的 LSDB 大幅减小，路由表更加精简。
（3）优化带宽占用：由于限制了洪泛范围并抽象了区域间路由，网络中用于交换链路状态信息的控制流量大幅度减少，从而将更多的带宽资源留给实际的业务数据。
总结：OSPF 多区域划分的本质，是利用空间上的隔离，换取全网在计算性能和存储资源上的高效运转。这也是大型企业网和运营商网络能够稳定运行的基石。
1.3 OSPF 多区域的核心概念

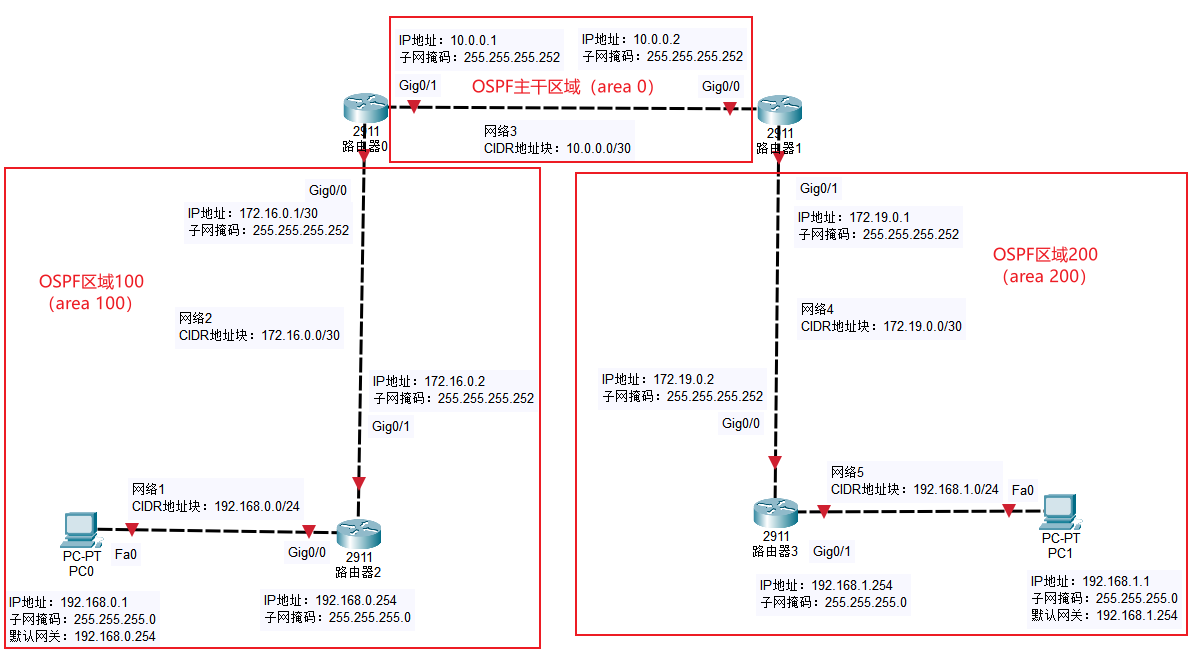

为了实现高效的路由隔离与传递，多区域 OSPF 采用了一种极其严格的"星型（Hub-and-Spoke）层次化拓扑"结构。在这种结构中，区域和路由器被赋予了特定的角色：
1. 区域的角色划分
（1）主干区域（Backbone Area，始终为 Area 0）：它是整个 OSPF 网络的绝对核心，负责在各个非骨干区域之间高速转发数据。所有的非骨干区域都必须直接与 Area 0 物理相连。(学术规范提示：虽然 OSPF 允许通过"虚链路"逻辑相连，但这仅作为网络平滑迁移或物理链路故障时的临时修复手段。在规范的层次化网络架构设计中，严禁长期依赖虚链路。)
（2）非骨干区域（Non-Backbone Area，如本实验的 Area 100 和 Area 200）：主要用于连接终端用户或分支机构。非骨干区域内部的拓扑变化（如某条网线断开）只会在本区域内洪泛，绝不会引起骨干区域和其他非骨干区域的路由震荡。
2. 路由器的角色定义
结合本实验的拓扑图来看，路由器因其接口所处区域的不同，扮演着不同的角色：
-
内部路由器（Internal Router, IR）：
-
定义：该路由器的所有接口都属于同一个 OSPF 区域。
-
本实验代表：Router 2（全部接口在 Area 100）和 Router 3（全部接口在 Area 200）。
-
特点：它们只维护本区域内的完整链路状态数据库（LSDB），对外部区域的具体拓扑一无所知，只能依靠边界路由器发来的汇总信息了解外部网络。
-
-
区域边界路由器（Area Border Router, ABR）：
-
定义：该路由器的接口连接着多个区域，且至少有一个接口连接在 Area 0（主干区域）。
-
本实验代表：Router 0（连接 Area 0 与 100）和 Router 1（连接 Area 0 与 200）。
-
特点：ABR 是 OSPF 多区域架构中的"海关"或"翻译官"。它同时维护所连接区域的多个 LSDB，并负责将一个区域的网络信息打包（转换成 Type 3 LSA）传递给另一个区域。
-
1.4 路由表中的 OSPF 标识 (深度解析)
当我们完成多区域配置后，最直观的验证方法就是查看路由器的 IP 路由表（使用 show ip route 命令）。在 Cisco IOS 设备中，OSPF 协议学习到的路由主要通过以下两个核心标识来区分其来源：
（1）【O】 (OSPF Intra-Area，区域内路由)：表示目标网络与本路由器位于同一个 OSPF 区域内。路由器掌握了到达该网络的所有底层细节。
（2）【O IA】 (OSPF Inter-Area，区域间路由)：表示目标网络位于其他的 OSPF 区域。路由器自身并不掌握该网络的具体拓扑，仅依靠 ABR 传递的汇总可达性信息进行转发。
【路由选路原则】 需要特别指出的是，无论是【O】还是【O IA】，它们在路由表中的管理距离（Administrative Distance）均为 110，不存在管理距离层面的优先级差异。但在 OSPF 协议内部的真实路径优选机制中，遵循严格的层级顺序：区域内路径（O） > 区域间路径（O IA） > 外部路由（O E1/E2）。
为了深刻理解这两个标识的含义，我们可以对比内部路由器与 ABR 的不同视角：
视角一：内部路由器的"井底之蛙"视角 (以 Router 2 为例)
Router 2 是一台纯粹的内部路由器，它被完全包裹在 Area 100 内部。 对于 Router 2 而言，除了本区域直连的网络外，图中的 10.0.0.0/30（Area 0 骨干链路）、172.19.0.0/30（Area 200 链路）以及 192.168.1.0/24（Area 200 终端局域网），统统属于"外面的世界"。因此，Router 2 学习到这三个网段时，路由表前面全部被打上了 O IA（区域间路由） 的烙印，其下一跳全部指向它的唯一出口------ABR（Router 0 的 172.16.0.1 接口）。
视角二：区域边界路由器 (ABR) 的"全局"视角 (以 Router 0 为例)
请注意观察上图中红色框线的细微区别。以 Router 0 为例，它同时属于 Area 0 和 Area 100，因此来自这两个直连区域的网段（如 10.0.0.0/30 和 192.168.0.0/24）均被标记为 O（区域内路由）。相比之下，只有跨越 Area 0 从远端的非直连区域 Area 200 传来的网段，才会被标记为 O IA（区域间路由）。这清晰地揭示了"区域内"与"区域间"的判定依据，是路由器自身所属的区域，而非网段的物理距离。
【核心结论】：通过对比这两张路由表，我们可以得出一个关键定律------路由表中的 O 和 O IA 并不是绝对的，而是取决于观察者（路由器）自身所处的区域位置。这正是 OSPF 分层隔离机制在底层的完美体现。
二、 实验拓扑构建与地址规划
在进行具体的命令行配置之前，我们必须先在模拟器中搭建好物理拓扑，并完成全网的 IP 地址规划。
2.1 构建基础网络拓扑

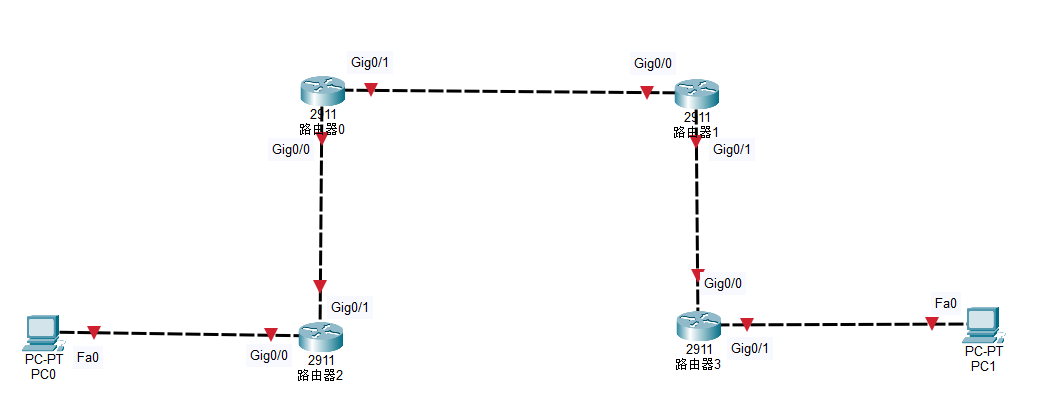

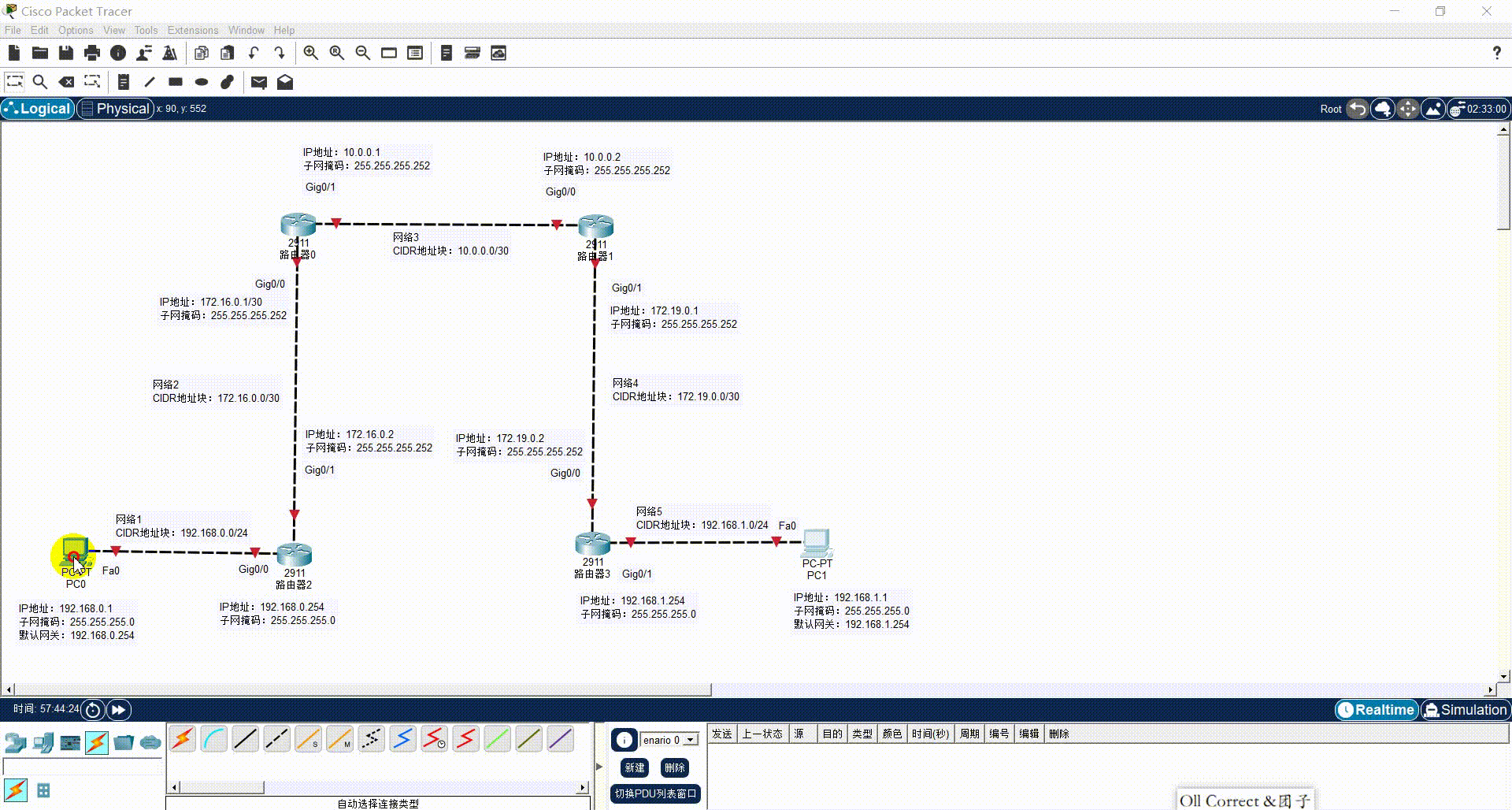

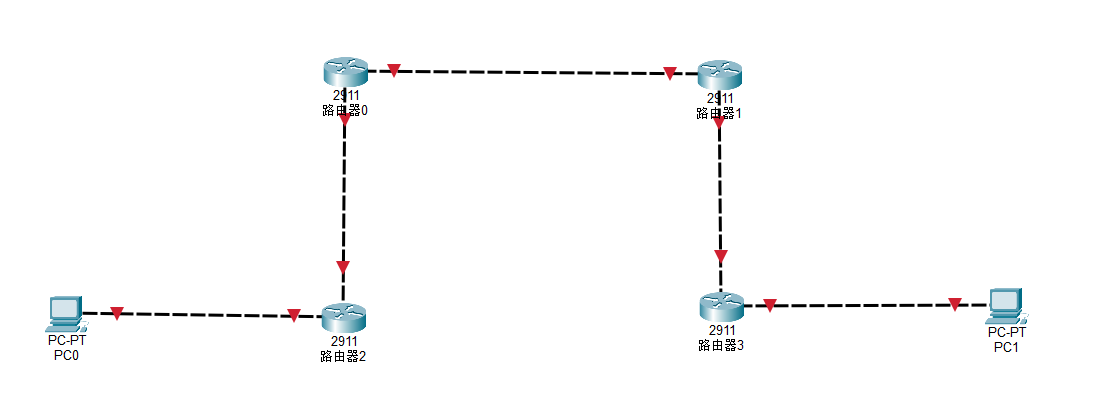

在 Packet Tracer 工作区中，拖入 4 台路由器（建议选择 Cisco 2911 型号，因其默认自带多个千兆以太网接口，无需额外添加模块）和 2 台终端计算机（PC-PT）。为了在视觉上直观体现"多区域"的层次感，建议将 Router 0 和 Router 1 置于上方（代表骨干区域），Router 2 和 PC0 置于左下方，Router 3 和 PC1 置于右下方。为了简单起见，初学时在连线时可以直接选择闪电图标的"自动选择连接类型"（Automatically Choose Connection Type）。
虽然使用了自动连线，但大家需要明白，路由器与路由器之间相连，底层实际使用的是交叉线（Copper Cross-over）；而目前的千兆设备普遍支持端口自动翻转（Auto-MDIX），因此使用直通线（Copper Straight-through）也能正常通信。
2.2 规范标注接口名称与区域边界

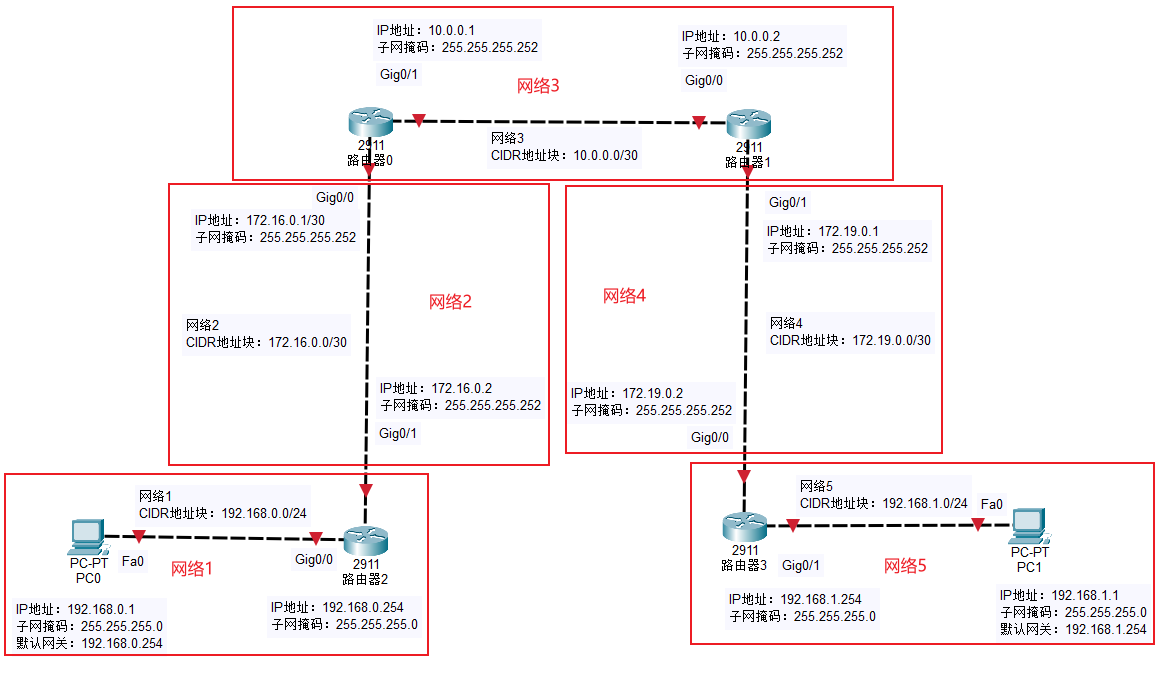

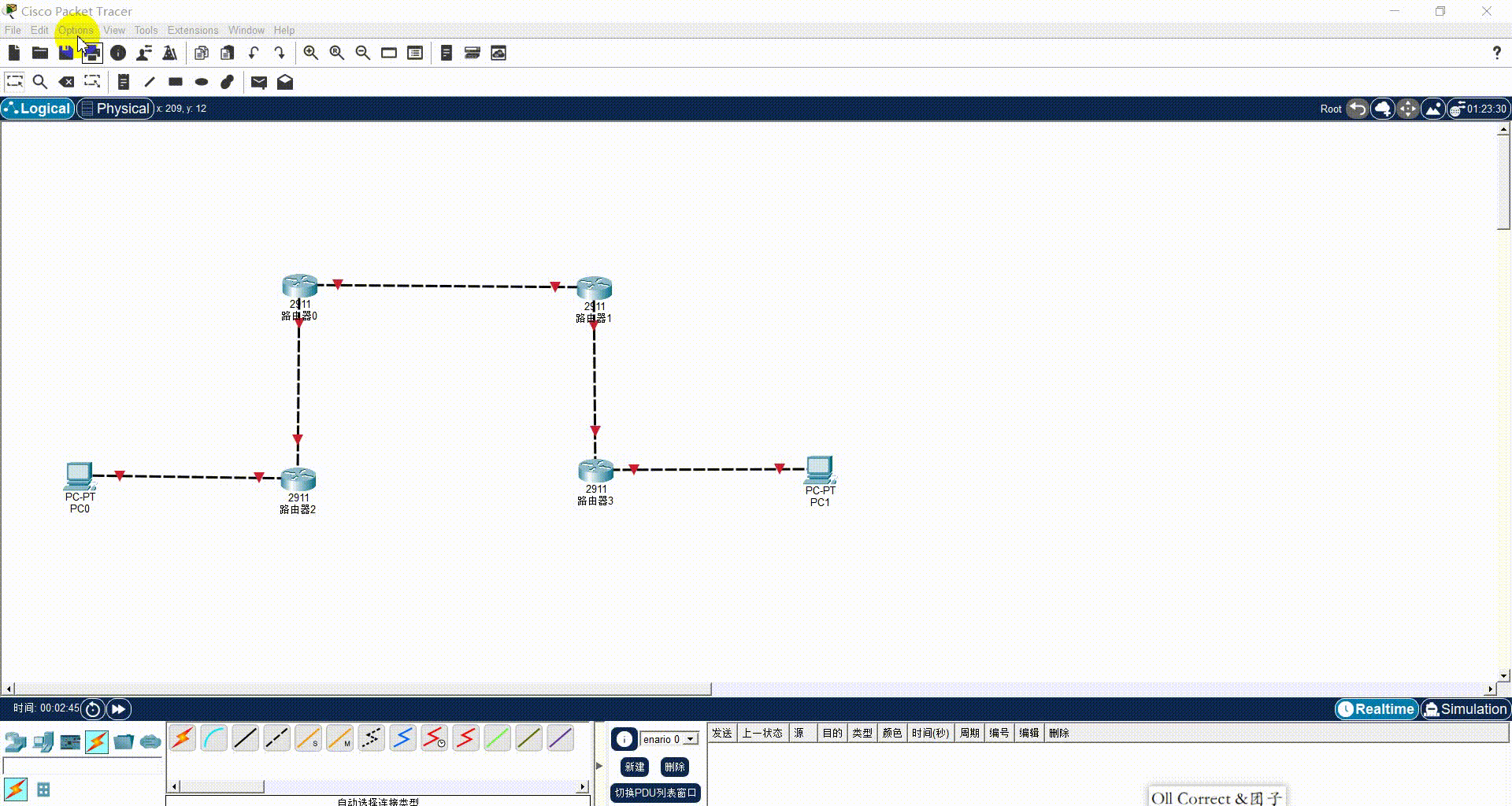

很多人在做复杂实验时，容易出现"把 IP 配错接口"的低级失误。为了杜绝这种情况，我们必须对拓扑进行精细化标注。PT 模拟器默认显示的接口标签（如 Gig0/0）往往会相互遮挡，导致画面混乱。建议在 PT 顶部的菜单栏中点击 Options -> Preferences，取消勾选 Always Show Port Labels in Logical Workspace（隐藏系统默认标签）。使用工具栏中的 "放置注释"（Place Note，快捷键 N） 工具，手动在连线两端写上 Gig0/0、Gig0/1。这样既清晰，又不会遮挡设备。
2.3 IP 地址、子网掩码与网关规划
OSPF 路由协议的正常运行依赖于极其严谨的 IP 地址规划。在本实验中，我们采用了 VLSM（可变长子网掩码） 技术：
（1）对于路由器之间的点对点（Point-to-Point）广域网链路，我们使用 /30（255.255.255.252） 的子网掩码。这样每个网段刚好只包含 2 个可用 IP，最大限度地节约了 IP 地址资源。
（2）对于连接 PC 的局域网（LAN）链路，我们使用标准的 /24（255.255.255.0） 子网掩码。

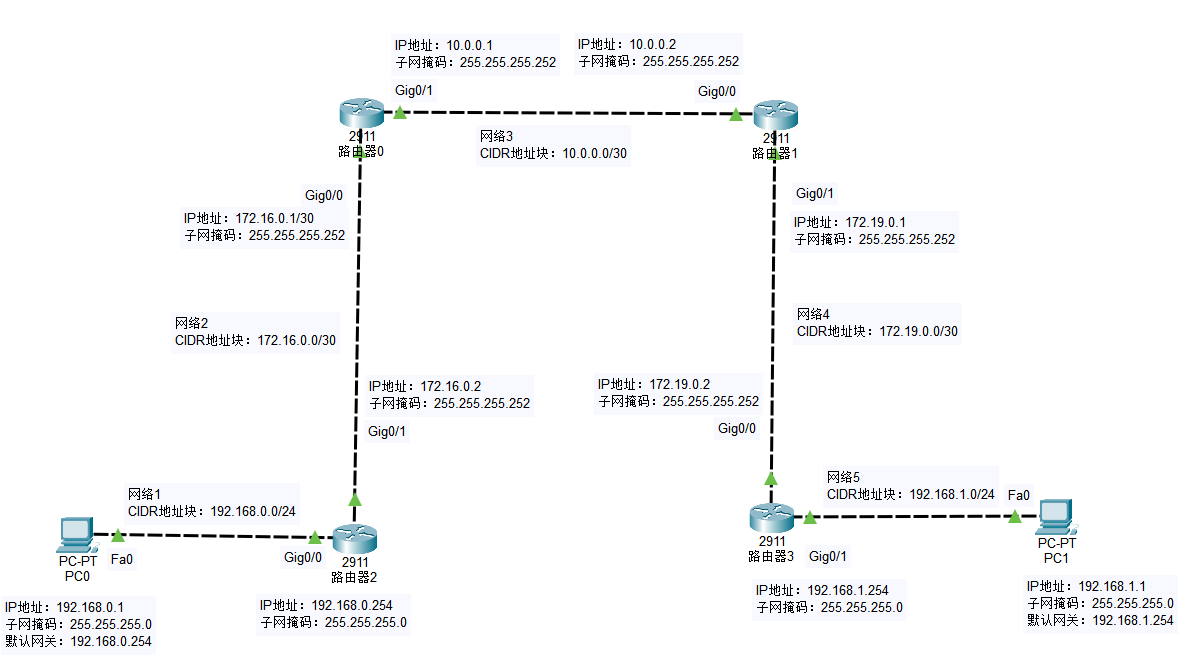

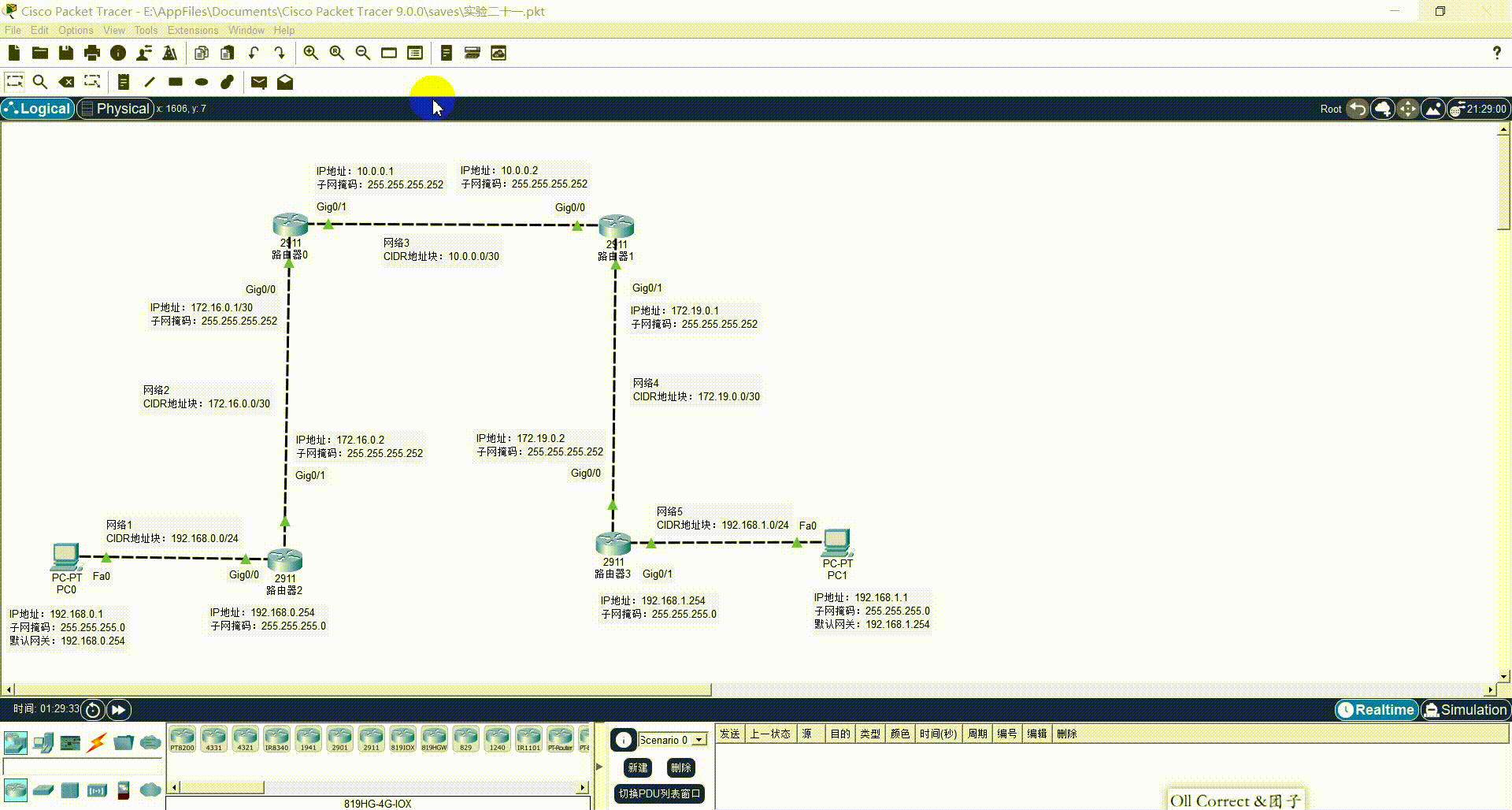

请严格对照下表，使用"放置注释"工具将各个接口的 IP 地址、CIDR 网段标注在拓扑图的相应位置。这也是我们下一步进行设备配置的唯一依据：
| 设备名称 | 物理接口 | 分配的 IP 地址 | 子网掩码 | 默认网关 | 所属网段 (CIDR) | 备注说明 |
|---|---|---|---|---|---|---|
| PC0 | FastEthernet0 | 192.168.0.1 | 255.255.255.0 | 192.168.0.254 | 192.168.0.0/24 | Area 100 终端 |
| 路由器2 | Gig0/0 | 192.168.0.254 | 255.255.255.0 | - | 192.168.0.0/24 | PC0 的网关 |
| 路由器2 | Gig0/1 | 172.16.0.2 | 255.255.255.252 | - | 172.16.0.0/30 | 上联 Router 0 |
| 路由器0 | Gig0/0 | 172.16.0.1 | 255.255.255.252 | - | 172.16.0.0/30 | 下联 Router 2 |
| 路由器0 | Gig0/1 | 10.0.0.1 | 255.255.255.252 | - | 10.0.0.0/30 | Area 0 骨干链路 |
| 路由器1 | Gig0/0 | 10.0.0.2 | 255.255.255.252 | - | 10.0.0.0/30 | Area 0 骨干链路 |
| 路由器1 | Gig0/1 | 172.19.0.1 | 255.255.255.252 | - | 172.19.0.0/30 | 下联 Router 3 |
| 路由器3 | Gig0/0 | 172.19.0.2 | 255.255.255.252 | - | 172.19.0.0/30 | 上联 Router 1 |
| 路由器3 | Gig0/1 | 192.168.1.254 | 255.255.255.0 | - | 192.168.1.0/24 | PC1 的网关 |
| PC1 | FastEthernet0 | 192.168.1.1 | 255.255.255.0 | 192.168.1.254 | 192.168.1.0/24 | Area 200 终端 |
| [表 2-1：全网设备 IP 地址与接口规划表] |
三、 基础配置：IP 地址与链路打通
在规划好网络拓扑与地址分配方案后，我们需要将其落实到具体的设备上。本阶段的任务是为所有的 PC 和路由器接口配置 IP 地址，并确保直连链路在物理和数据链路层处于"Up"状态。
3.1 终端 PC 基础配置

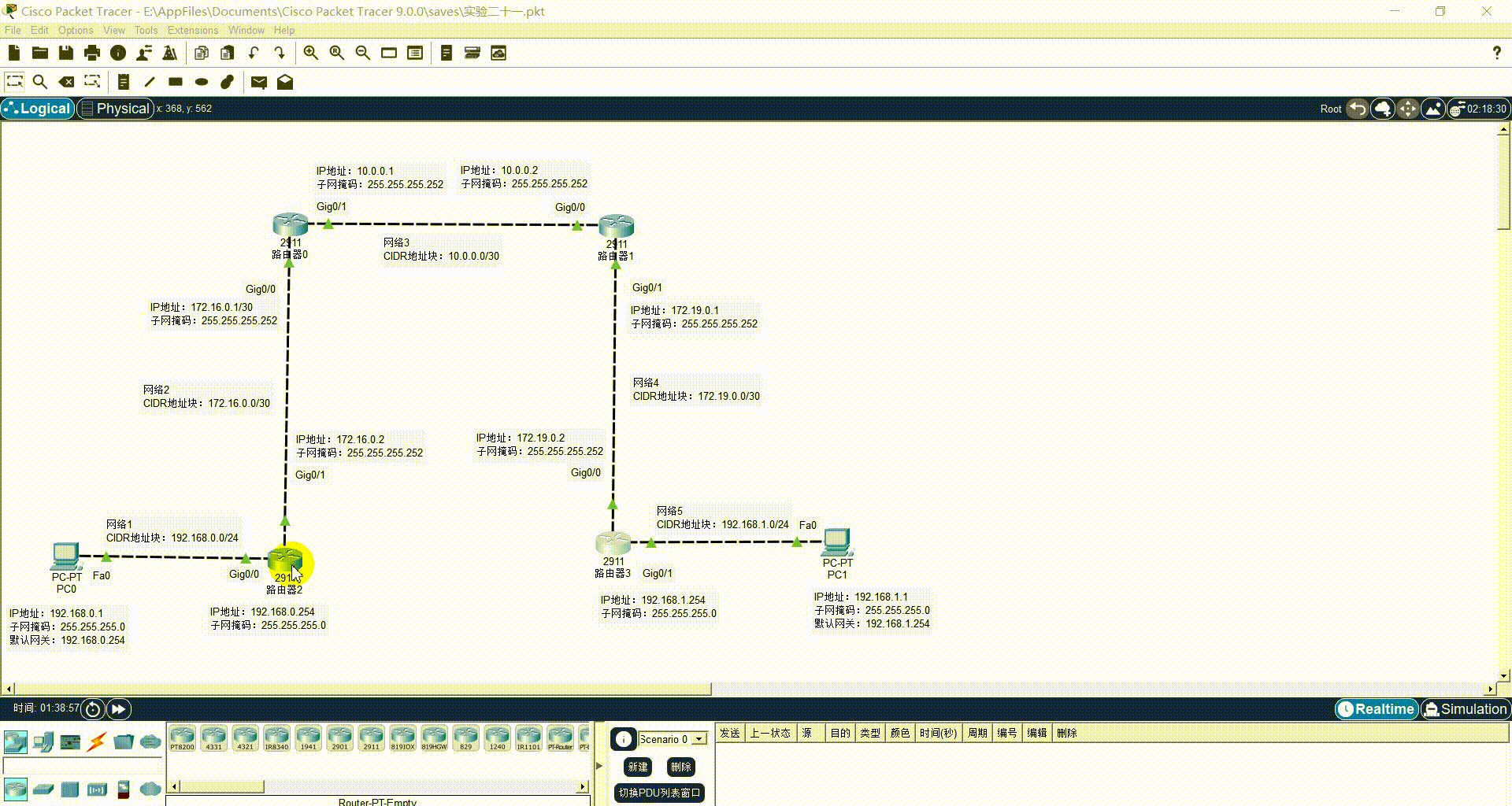

在 Packet Tracer 模拟器中，PC 的配置通过图形界面（GUI）完成：单击拓扑图中的 PC0，在弹出的窗口中选择 "Desktop"（桌面） 选项卡，点击 "IP Configuration"（IP 配置）。按照我们在上一节整理的《表 2-1：全网设备 IP 地址与接口规划表》，依次填入：IPv4 Address (IP 地址)：192.168.0.1；Subnet Mask (子网掩码)：255.255.255.0；Default Gateway (默认网关)：192.168.0.254 (极其重要！如果不配置网关，后续跨网段的 Ping 测试将必定失败)。采用同样的方法，对照表格完成 PC1 的 IP 配置。
3.2 路由器接口基础配置
【规范化操作提示】 ：与家用路由器不同，Cisco 商业路由器的物理接口默认处于 "管理性关闭（Administratively Down）" 状态。 在严谨的实验室或工程环境中，由于接口物理层协商（如千兆以太网的速率与双工协商）需要时间，配置 IP 后立刻执行
no shutdown可能会导致接口状态短暂震荡。更为规范的做法是：先配置好所有接口的 IP 地址和其他参数，最后统一执行no shutdown激活；或者在配置前先执行shutdown确保接口状态被安全覆盖。

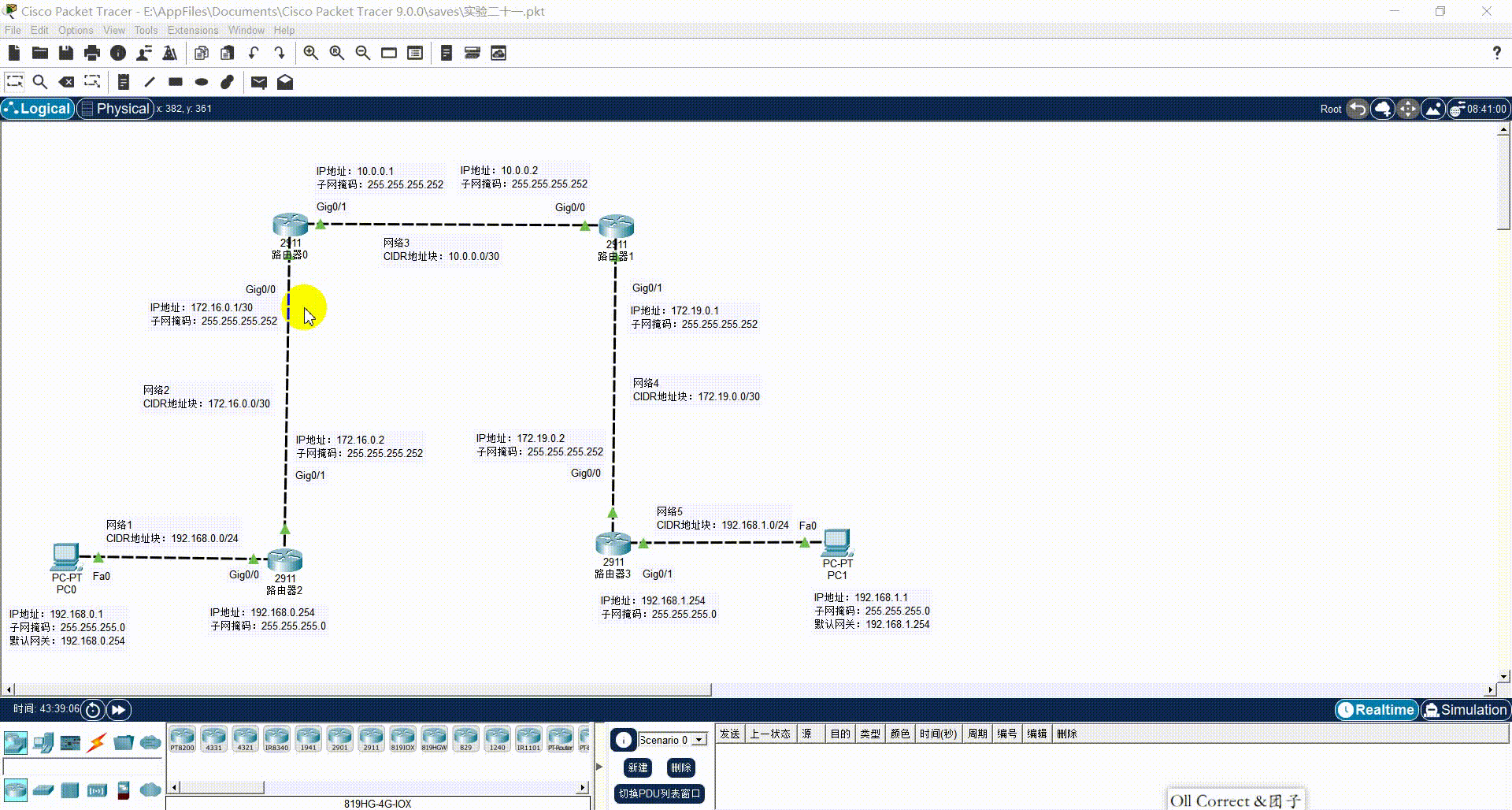

请依次打开各路由器的 CLI 命令行界面，输入以下配置指令。(注：双斜杠 // 及后面的内容为注释，实际敲击代码时无需输入)
1. 配置区域边界路由器 Router 0
Router>enable // 从用户执行模式进入特权执行模式
Router#configure terminal // 从特权执行模式进入全局配置模式
Router(config)#interface GigabitEthernet0/0 // 进入接口Gig0/0配置模式 (连接网络2)
Router(config-if)#ip address 172.16.0.1 255.255.255.252 // 配置IP地址和30位子网掩码
Router(config-if)#no shutdown // 开启接口
Router(config-if)#interface GigabitEthernet0/1 // 进入接口Gig0/1配置模式 (连接网络3)
Router(config-if)#ip address 10.0.0.1 255.255.255.252 // 配置IP地址和30位子网掩码
Router(config-if)#no shutdown // 开启接口2. 配置区域边界路由器 Router 1
Router>enable
Router#configure terminal
Router(config)#interface GigabitEthernet0/0 // 进入接口Gig0/0配置模式 (连接网络3)
Router(config-if)#ip address 10.0.0.2 255.255.255.252 // 配置IP地址和30位子网掩码
Router(config-if)#no shutdown
Router(config-if)#interface GigabitEthernet0/1 // 进入接口Gig0/1配置模式 (连接网络4)
Router(config-if)#ip address 172.19.0.1 255.255.255.252 // 配置IP地址和30位子网掩码
Router(config-if)#no shutdown3. 配置内部路由器 Router 2 (Area 100 内部)
Router>enable
Router#configure terminal
Router(config)#interface GigabitEthernet0/0 // 进入接口Gig0/0配置模式 (连接网络1，下接PC0)
Router(config-if)#ip address 192.168.0.254 255.255.255.0 // 配置IP地址和24位子网掩码
Router(config-if)#no shutdown
Router(config-if)#interface GigabitEthernet0/1 // 进入接口Gig0/1配置模式 (连接网络2)
Router(config-if)#ip address 172.16.0.2 255.255.255.252 // 配置IP地址和30位子网掩码
Router(config-if)#no shutdown4. 配置内部路由器 Router 3 (Area 200 内部)
Router>enable
Router#configure terminal
Router(config)#interface GigabitEthernet0/0 // 进入接口Gig0/0配置模式 (连接网络4)
Router(config-if)#ip address 172.19.0.2 255.255.255.252 // 配置IP地址和30位子网掩码
Router(config-if)#no shutdown
Router(config-if)#interface GigabitEthernet0/1 // 进入接口Gig0/1配置模式 (连接网络5，下接PC1)
Router(config-if)#ip address 192.168.1.254 255.255.255.0 // 配置IP地址和24位子网掩码
Router(config-if)#no shutdown
3.3 阶段性验证与排错 (Check Point)
在所有设备的 IP 地址配置完成、并且都执行了 no shutdown 之后，请先不要急着进行 OSPF 配置。作为一个严谨的网络工程师，我们需要进行一步"物理层与数据链路层连通性验证"：
（1）观察链路指示灯 ：检查 Packet Tracer 拓扑图中所有的连线状态，线缆两端的三角形指示灯应该全部变为绿色 。如果有红色的灯，说明对应的接口没有执行 no shutdown，或者线缆连接错误。

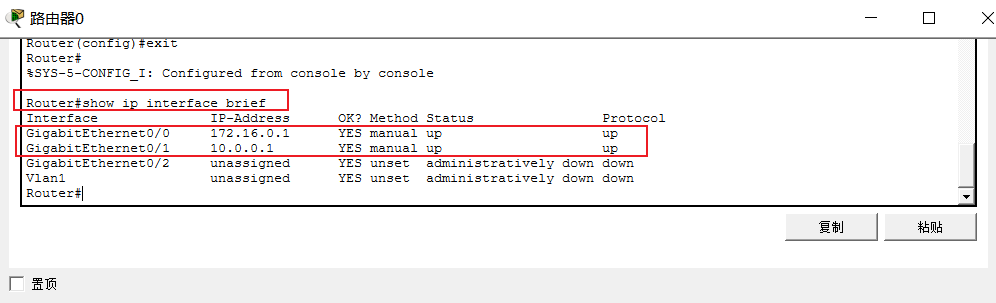

（2）快速查看接口状态 ：在任意路由器的特权模式下，输入极其常用的排错命令： Router# show ip interface brief 确保物理接口的 Status（物理层）和 Protocol（数据链路层）这两列都显示为 up。
以Router0的接口为例
只有当底层的直连链路全部畅通（全部为 up/up），我们在下一章配置的 OSPF 路由协议才能顺利地发送 Hello 报文去寻找邻居。
四、 核心配置：OSPF 多区域动态宣告
在底层的 IP 链路打通之后，如果此时我们在 PC0 上 ping PC1，是绝对无法通的，因为路由器不知道非直连网络的路径。在本实验中，我们摒弃繁琐且难以维护的静态路由，全面启用 OSPF（开放最短路径优先） 动态路由协议。
为什么要划分区域（Area）？
如果将全网所有路由器都放在 Area 0（单区域），一旦网络规模扩大，链路状态的洪泛（Flooding）会消耗大量带宽，SPF 算法的频繁计算也会拖垮路由器的 CPU。 通过划分区域（本实验划分为 Area 0 主干区域，以及 Area 100、Area 200 两个非骨干区域），我们将洪泛的范围严格限制在了各个区域内部，极大减少了全网的通信量。这就是 OSPF 能够胜任超大规模企业网的核心秘密。
4.1 OSPF 进程与网络宣告规则
OSPF 的宣告语法为： Router(config-router)# network <IP地址或网络号> <反掩码> area <区域号>
【拓展】
1. 进程号的统一规范
启动 OSPF 进程时的"进程号"（例如
router ospf 1）仅在本地路由器上有效。虽然不同路由器可以配置不同的进程号，但为了全网的规范化管理与后期排错便利，强烈建议整个实验拓扑中的 OSPF 进程号保持一致。2. 反掩码的"减法计算"
在 OSPF 中，我们需要使用反掩码（Wildcard Mask）来告诉路由器哪些接口需要参与 OSPF 进程。最直观的计算方法是用
255.255.255.255减去该网段的子网掩码：
点对点链路（/30）：子网掩码
255.255.255.252➔ 反掩码计算为0.0.0.3终端局域网（/24）：子网掩码
255.255.255.0➔ 反掩码计算为0.0.0.255致命的逻辑陷阱： 网络号 vs 接口 IP 如果你采用了上述的"减法计算"，那么在
network命令后面填写的，必须是极其严格的网络号（如 192.168.1.0），而绝不能是具体的接口 IP（如192.168.1.254）。错误写法
network 192.168.1.254 0.0.0.255虽然可能会被 Cisco IOS 底层自动修正，但在学术考试和工程规范上，这是绝对的扣分项！3. 进阶防错：精确宣告法
为了彻底杜绝网络号或掩码计算错误导致的"误宣告"，在大型工程中，资深网络工程师常使用"精确宣告（Precise Advertisement）"。即直接写明接口的具体 IP，并将反掩码写死为
0.0.0.0（代表四个字节必须 100% 精确匹配）。
宣告方式 语法示例 优缺点分析 网段宣告法 (本实验采用) network 172.16.0.0 0.0.0.3 area 100适合规划整齐的网络，能一次性宣告整个网段，但需严谨计算。 精确宣告法 (工程进阶推荐) network 172.16.0.1 0.0.0.0 area 100直接锁定具体的单个接口，无需计算网络号和反掩码，防错率极高。
4.2 ABR 边界路由器的配置 (Router 0 & Router 1)
边界路由器（ABR）是连接骨干区域和非骨干区域的桥梁。它们最大的特点是：必须将不同的直连网段，分别宣告进不同的区域中。
1. 配置 Router0
Router>enable // 【权限提升】从普通用户模式进入特权模式
Router#configure terminal // 【进入配置】进入全局配置模式
Router(config)#router ospf 1 // 【开启OSPF】启动 OSPF 路由进程，进程号定为 1（仅本地有效）
Router(config-router)#network 10.0.0.0 0.0.0.3 area 0 // 【宣告骨干网段】将连接 Router1 的 /30 网段宣告进主干区域 Area 0
Router(config-router)#network 172.16.0.0 0.0.0.3 area 100 // 【宣告非骨干网段】将连接 Router2 的 /30 网段宣告进非骨干区域 Area 100
// 此时 Router0 的两个接口分别属于 Area 0 和 Area 100，它正式成为了 ABR（区域边界路由器），负责跨区传递路由！
Router(config-router)#exit2. 配置 Router1
Router>enable // 进入特权模式
Router#configure terminal // 进入全局配置模式
Router(config)#router ospf 1 // 启动 OSPF 路由进程 1
Router(config-router)#network 10.0.0.0 0.0.0.3 area 0 // 【宣告骨干链路】告知 OSPF 进程：我的 Gig0/0 接口所在的网络属于主干区域 Area 0
Router(config-router)#network 172.19.0.0 0.0.0.3 area 200 // 【宣告非骨干区域】告知 OSPF 进程：我的 Gig0/1 接口所在的网络属于非骨干区域 Area 200。
// 同理，Router1 也是一台 ABR，它是 Area 200 内部网络通往外部世界的"出入境海关"。
Router(config-router)#exit // 退出 OSPF 配置模式4.3 内部路由器的配置 (Router 2 & Router 3)
内部路由器的所有接口都处于同一个区域内。这里的核心难点在于：千万不要忘记宣告底下连接 PC 的局域网（LAN）网段！
1. 配置 Router2 (完全身处 Area 100)
Router>enable
Router#configure terminal
Router(config)#router ospf 1
Router(config-router)#network 172.16.0.0 0.0.0.3 area 100 // 【宣告上行链路】通告连接 Router0 的网段，划入 Area 100
Router(config-router)#network 192.168.0.0 0.0.0.255 area 100 // 【宣告终端局域网】极其重要！必须把 PC0 所在的内部局域网（/24网段）也宣告进 OSPF。
// 如果不宣告终端网段，外部网络就算能把数据包送进来，也找不到回包的路。注意 /24 对应的反掩码是 0.0.0.255。
Router(config-router)#exit2. 配置 Router3 (完全身处 Area 200)
Router>enable
Router#configure terminal
Router(config)#router ospf 1 // 启动内部路由器的 OSPF 进程 1
Router(config-router)#network 172.19.0.0 0.0.0.3 area 200 // 【宣告上行链路】通告连接 Router1 的网段。身处 Area 200 内部，指定区域为 200
Router(config-router)#network 192.168.1.0 0.0.0.255 area 200 // 【宣告终端局域网】通告 PC1 所在的局域网段。只有把它宣告出去，全网其他路由器的路由表里，才能动态学习到 192.168.1.0/24 这个最终目的地，从而实现 PC0 和 PC1 的全网互通！
Router(config-router)#exit
实战排错经验：命令行被"强行打断"怎么办？
在敲击上述
network命令的过程中，你的屏幕上极大概率会突然跳出类似下面这样的系统日志，把正在输入的命令强行打断：%OSPF-5-ADJCHG: Process 1, Nbr 192.168.0.254 on GigabitEthernet0/0 from LOADING to FULL, Loading Done不要慌，这是极其正常的现象，甚至是一件"大好事"！
原理 ：这句日志代表着你刚刚敲下的命令生效了，你的路由器成功找到了隔壁的 OSPF 邻居，并且双方的路由信息已经同步完毕（达到了
FULL状态）。应对方案：此时你不需要删除前面打了一半的字母，也不用管它。直接无视这行日志，接着盲打剩下的字母并按下回车即可，路由器依然能正确识别你输入的完整命令。
五、 实验验证与深度现象分析
配置代码的完成只是万里长征的第一步，一个合格的网络工程师必须具备"看懂底层状态"和"精准定位故障"的能力。在本阶段，我们将通过查看路由表和端到端 Ping 测试，来全方位验证我们的多区域 OSPF 拓扑是否真正搭建成功。
5.1 OSPF 路由表深度剖析
在任意路由器的特权模式下，输入 show ip route 命令即可查看该路由器的 IP 路由表。这是验证 OSPF 宣告是否正确的最直接证据。
Router>enable
Router#show ip route【知识点：如何看懂
[110/2]？】 在路由表中，你会在 OSPF 路由条目中看到类似[110/2]这样的中括号，它包含了两个极其关键的路由参数：
前端的
110代表"管理距离（Administrative Distance, AD）"：可以把它理解为这种路由协议的"可信度"或"优先级"。数值越小，优先级越高。例如，直连路由（C）的 AD 为 0，静态路由（S）的 AD 为 1，OSPF 为 110，而 RIP 为 120。如果路由器同时通过 OSPF 和 RIP 学到了同一条路，它会毫不犹豫地选择 OSPF，因为 110 < 120。后端的
2代表"度量值（Metric / Cost）" ：这是 OSPF 协议计算出的"路径代价"。OSPF 默认根据接口的带宽来计算代价，带宽越大，代价越小。这里的2表示从当前路由器到达目的网络，沿途所有出接口的开销总和为 2。

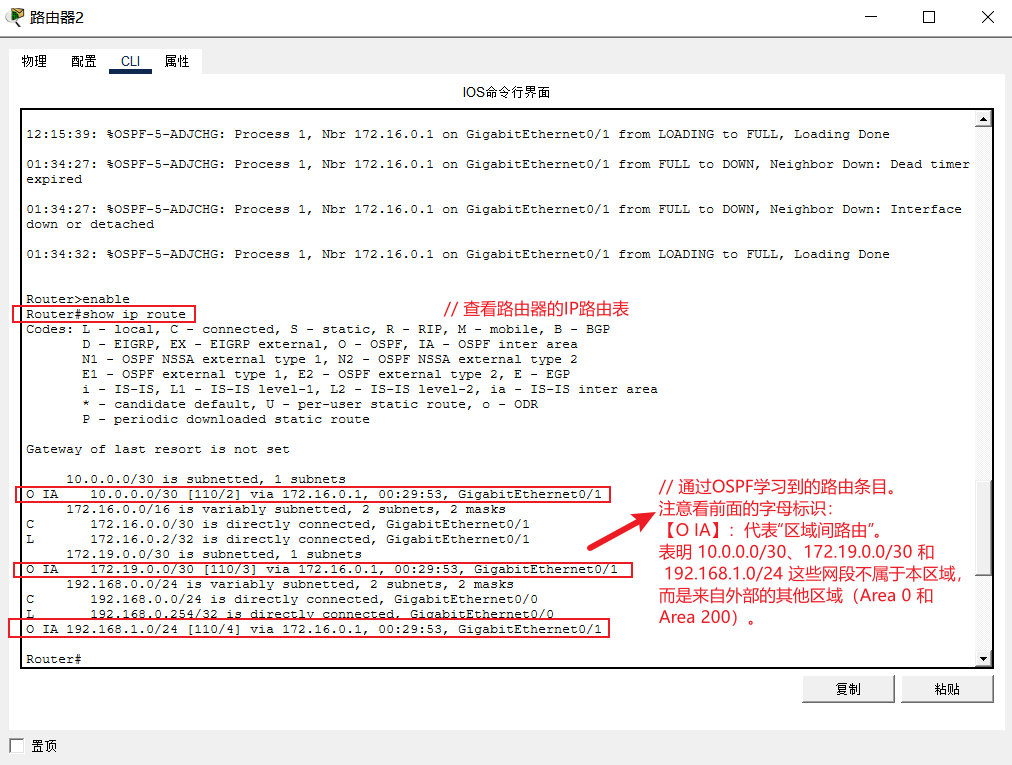

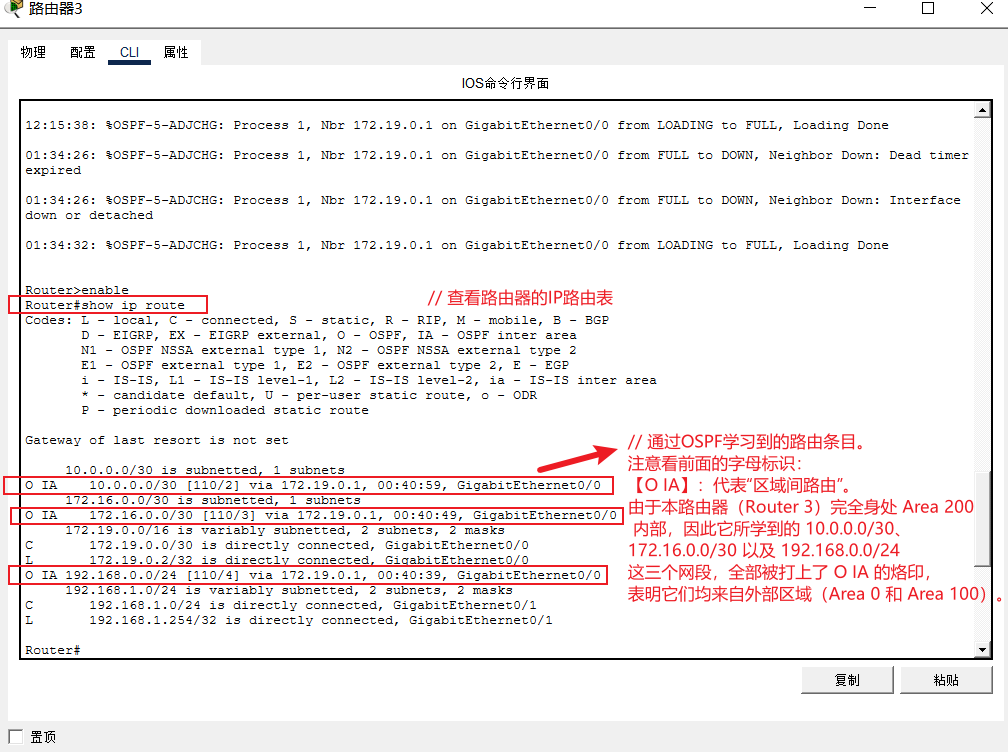

1. 内部路由器视角（以 Router 2 和 Router 3 为例）
内部路由器的所有接口均位于同一个非骨干区域内（Area 100 或 Area 200）。它们看待骨干区域和其他区域的网络，就像是看"外部世界"。
现象分析 ：正如上图红框所示，这两台内部路由器学习到的所有非直连网络，前面全被打上了 O IA（OSPF Inter-Area，区域间路由） 的烙印。这完美证明了 OSPF 区域隔离生效：它们自身并不掌握外部的具体拓扑，而是由边界路由器将外部信息以"区域间路由"的形式传递给了它们。

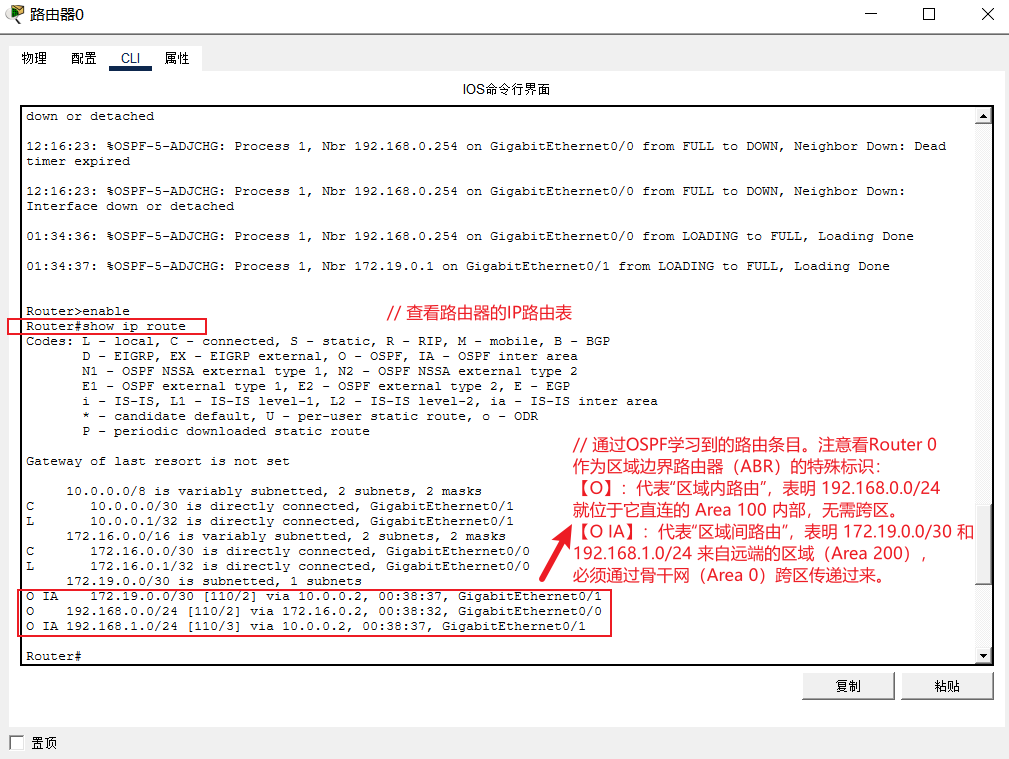

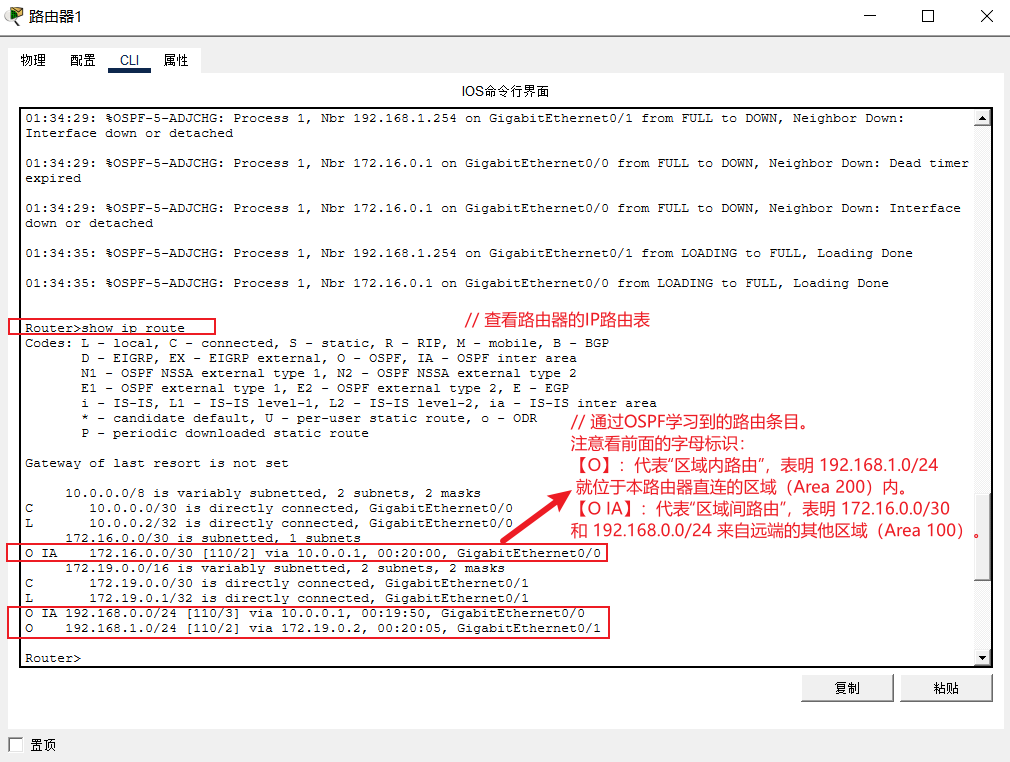

2. 区域边界路由器 ABR 视角（以 Router 0 和 Router 1 为例）
ABR 是横跨在骨干区域（Area 0）和非骨干区域之间的"海关"，它们拥有更全局的视野。
现象分析：请注意观察上图中红色框线的细微区别。以 Router 0 为例，它同时属于 Area 0 和 Area 100，因此来自这两个直连区域的网段（如 10.0.0.0/30 和 192.168.0.0/24）均被标记为 O（区域内路由）。相比之下，只有跨越 Area 0 从远端的非直连区域 Area 200 传来的网段，才会被标记为 O IA（区域间路由）。这清晰地揭示了"区域内"与"区域间"的判定依据，是路由器自身所属的区域，而非网段的物理距离------这正是 OSPF 分层隔离机制在路由表中的直接体现。
5.2 端到端网络连通性测试 (Ping 测试)
路由表一旦收敛完毕，我们就可以用实际的数据流来测试全网的连通性了。

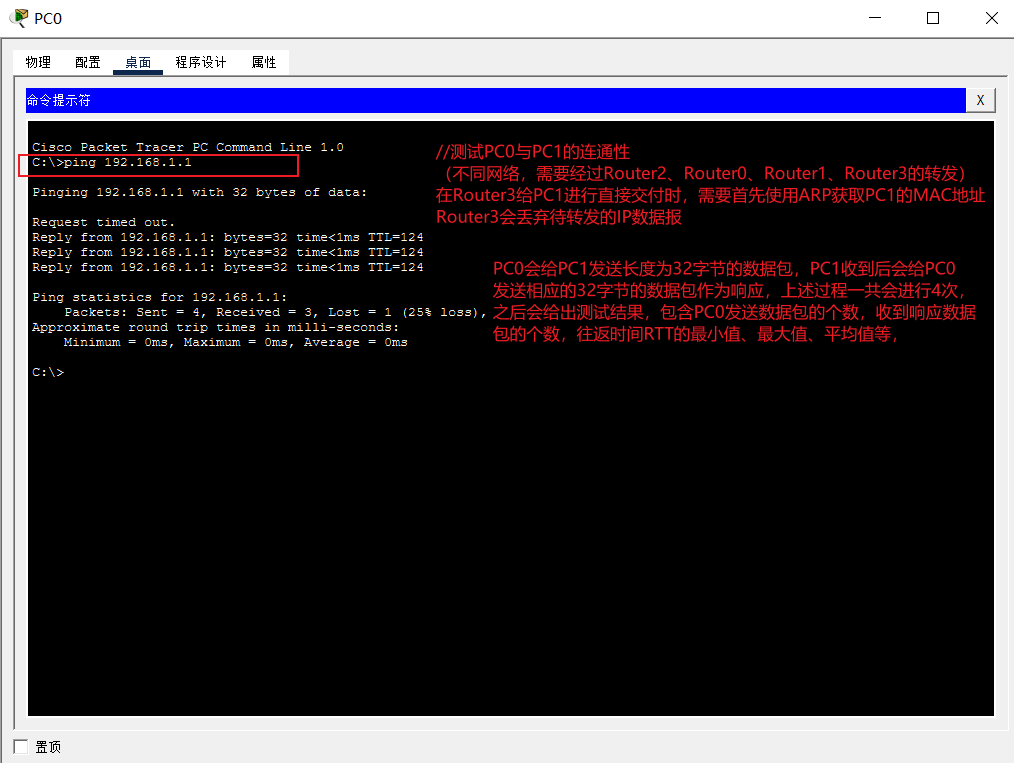

在 Packet Tracer 的实时工作模式下，单击 PC0，打开 Command Prompt (命令行提示符)，使用 ping 命令向远端 Area 200 内部的 PC1 发送数据包：
ping 192.168.1.1 //测试PC0与PC1之间的连通性【测试的四大核心目的】 这次看似简单的跨区 Ping 测试，实际上同时验证了以下四个层面的工作：
（1）验证物理层与数据链路层网络拓扑构建成功。
（2）验证各终端 PC 的 IP 地址、子网掩码以及默认网关配置完全正确。
（3）验证各路由器相关接口的 IP 地址和子网掩码配置正确。
（4）验证各路由器的 OSPF 多区域协议正确启用，并且路由条目成功跨区传递。
【现象解密：为什么第一个包经常会丢（Request timed out）？】
很多同学在测试时会发现，第一个数据包往往会显示
Request timed out（请求超时），随后三个包才显示Reply from...。这并不是你的配置出错了！
- 底层原理解析 ：当第一个 ICMP 数据包历经千辛万苦（跨越 Router2、Router0、Router1）到达最后一跳路由器 Router3 时，Router3 查找路由表发现
192.168.1.1就在自己的局域网里。但是，Router3 此时只知道对方的 IP，却不知道对方的 MAC 物理地址 。因此，Router3 必须先在局域网内发送 ARP 广播请求 来寻找 PC1。在这个等待 ARP 回复的短暂时间里，第一个 ICMP 数据包由于超时被路由器无情丢弃了。当 ARP 解析完成后，后续的三个包自然就畅通无阻了。
5.3 终极排错指南 (Troubleshooting)
如果你的 Ping 测试显示连续四个 Request timed out，或者提示 Destination host unreachable（目标主机不可达），请不要气馁，按照以下顺序进行排错：
（1）查网关：检查 PC0 和 PC1 是否漏配了 Default Gateway（默认网关）。
（2）查接口状态：在每台路由器上使用 show ip interface brief，检查是否有接口忘记了敲 no shutdown。
（3）查邻居状态：在路由器上使用 show ip ospf neighbor，如果邻居列表为空或者状态不是 FULL，说明你的 OSPF network 宣告的 IP 或反掩码写错了，或者区域号（Area）填错了。 此时可使用 show ip ospf interface 命令，检查直连接口下的 Area 字段是否与规划一致，这是定位区域号配置错误的最快方法。
（4）查链路状态数据库（LSDB）：如果邻居关系正常，但 ABR 路由表中依然缺失某个区域的路由，请在 ABR 上执行 show ip ospf database。检查 ABR 是否成功接收到了目标区域发来的 Type-1 LSA（Router Link States）。如果数据库中没有，说明远端路由器根本没有将该网段宣告进 OSPF 进程。
六、 进阶探索：抓包分析 OSPF 底层事件
在前面的实验中，我们通过路由表（静态结果）和 Ping（应用层测试）验证了网络的连通性。作为进阶学习，本章我们将深入到底层，通过抓包监视工具，直观地观察 OSPF 协议是如何在路由器之间"交朋友"并维持状态的。
6.1 开启网络协议监视 (Packet Tracer 模拟模式)
Packet Tracer 提供了一个非常强大的"Simulation（模拟）"工作模式，可以将肉眼不可见的数据包变成可视化的信封。点击软件右下角的 Simulation（模拟） 图标，切换到模拟模式。在弹出的 Simulation Panel（模拟面板）中，点击 Edit Filters（编辑过滤器）。为了防止无关报文干扰视线，我们在 IPv4 选项卡中，仅勾选 OSPF 和 ICMP 这两个协议。此时，当你在拓扑中触发 Ping 测试或等待 OSPF 周期性更新时，就能在面板中清楚地看到 OSPF 的 Hello 报文和 ICMP 的数据报文是如何在路由器之间一跳一跳地传输的。
6.2 OSPF 底层日志原理解析 (CLI 实时模式)
除了图形化的模拟模式，在真实的工程环境中，网络工程师最常用的是 IOS 命令行自带的 debug 工具。它相当于给路由器戴上了"透视镜"，能将协议底层的实时运作日志打印在屏幕上。

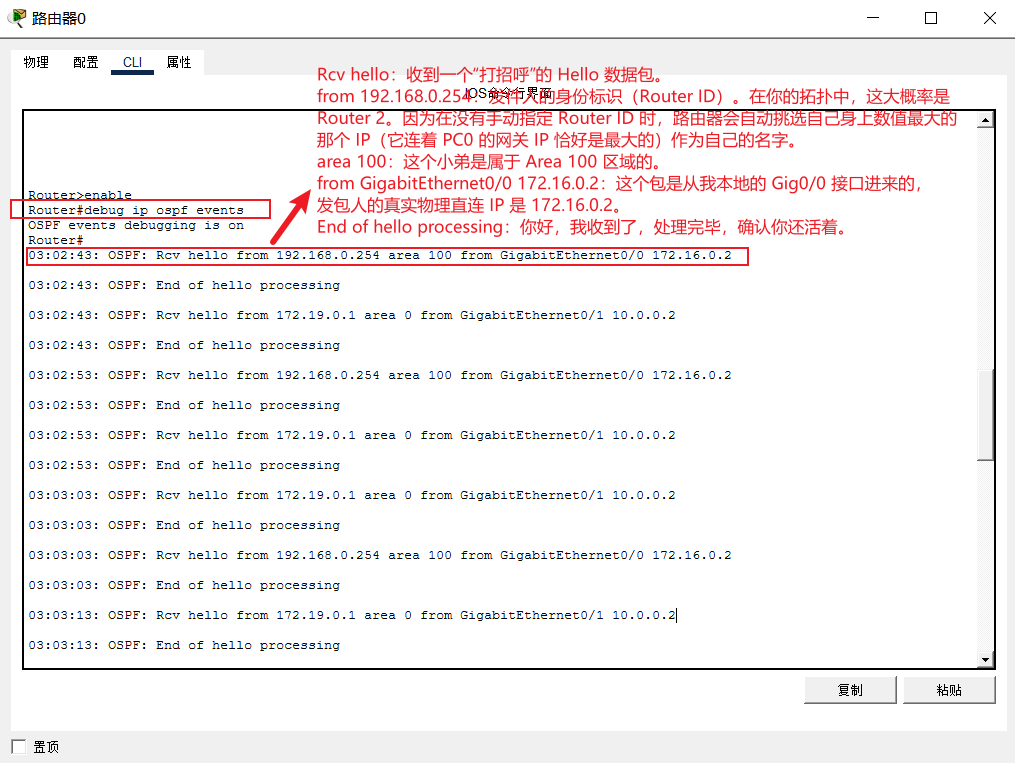

请切换回 Realtime（实时） 工作模式，在 Router 0 和 Router 1 的特权模式下输入以下命令：
Router0>enable
Router0#debug ip ospf events // 开启 OSPF 事件的底层动态追踪
【看懂 OSPF 的 Hello 机制与 ABR 身份验证】
观察屏幕上不断跳出的日志，我们可以得出两个极其关键的底层结论：
（1）精准的 10 秒保活机制 (Hello Timer)： 观察日志最左侧的时间戳（例如从 03:02:43 到 03:02:53，再到 03:03:03）。你会发现，路由器严格按照 每 10 秒钟一次 的固定频率接收邻居发来的 Hello 报文。这就是 OSPF 在广播/点对点网络中的心跳机制。如果连续 40 秒（默认 Dead 时间）收不到心跳，路由器就会认为该邻居已死亡，从而触发路由表的重新计算。
（2）底层数据印证 ABR 身份： 在 Router 0 的日志中，我们可以清晰地看到两行交替出现的记录（注意源 IP 是邻居的直连出接口 IP）：
-
Rcv hello from 172.16.0.2 area 100 from GigabitEthernet0/0(来自 Area 100 的邻居 Router 2) -
Rcv hello from 10.0.0.2 area 0 from GigabitEthernet0/1(来自 Area 0 的邻居 Router 1)
这从最底层的数据报文层面，彻底证实了 Router 0 作为区域边界路由器（ABR）同时监听和管理两个 OSPF 区域的核心地位。
Router 1 的日志同理，它会交替收到来自 Area 0 和 Area 200 的 Hello 报文。
6.3 工程师的排错素养与环境清理
注意：debug 命令虽然强大，但它会极其消耗路由器的 CPU 资源。由于 OSPF 的心跳机制是永久持续的，如果不手动关闭，日志就会无休止地打印下去。
1. 关闭调试信息的规范操作
在观察完现象后，必须养成随手关闭调试的好习惯。在特权模式下输入以下任意一条命令即可：
Router#no debug ip ospf events // 仅关闭 OSPF 事件追踪
Router#undebug all // 或者使用这条命令，一键关闭所有调试信息 2. 彻底移除 OSPF 进程的方法
如果在配置过程中出现了不可逆的严重逻辑错误，或者在未来的实验中需要更换为其他路由协议（如 EIGRP），我们需要彻底清除 OSPF 配置。此时可以在全局配置模式下，使用 no router ospf [进程号] 命令：
Router(config)#no router ospf 1 // 彻底关闭并删除进程号为 1 的 OSPF 配置
