【android opencv学习笔记】Day 2: Mat类（图片数据结构体）

OpenCV 核心类 Mat

本文从原理、代码实现、函数详解、实战效果全方位讲解 OpenCV 中最核心的 Mat 类，适合 Android NDK + OpenCV 初学者系统学习。

---

什么是 OpenCV Mat？

Mat（Matrix）是 OpenCV 中用于存储图像/矩阵数据的核心类 ，是所有图像处理操作的基础。

简单理解：Mat = 图像在内存中的容器，由两部分组成：

1. 头部信息：图像宽、高、通道数、数据类型、尺寸等描述信息
2. 像素数据指针：指向真实图像像素数组的内存地址

在 Android OpenCV 开发中，所有图像加载、处理、保存都必须依赖 Mat 实现。

---

Mat 类核心成员函数

函数/用法	作用	适用场景
Mat(rows, cols, type, Scalar)	创建指定尺寸、类型、像素值的图像	创建纯色图/空矩阵
create(rows, cols, type)	重新分配 Mat 内存，释放旧数据	复用 Mat 对象，节省内存
clone()	深拷贝，创建独立的图像副本	原图与拷贝图互不影响
copyTo(Mat)	深拷贝，效果同 clone()	图像数据复制
imread(path)	从文件路径读取图像到 Mat	加载本地图片
imwrite(path, mat)	将 Mat 保存为图片文件	保存处理后的图像
flip(src, dst, flag)	图像翻转（水平/垂直/双向）	图像镜像操作
convertTo(dst, type, scale)	转换 Mat 数据类型（如8位转浮点型）	归一化、数值计算

---

核心知识点：浅拷贝 VS 深拷贝

本文代码中最重要的知识点，也是 Mat 最容易踩坑的地方：

1. 浅拷贝

   cv::Mat image4(image3);
   image1 = image3;

   ✅ 共用同一块像素内存

   ✅ 无额外内存开销

   ❌ 一个对象修改，所有拷贝对象同步变化

2. 深拷贝

   cv::Mat image5 = image3.clone();
   image3.copyTo(image2);

   ✅ 独立内存，互不影响

   ❌ 占用双倍内存

   ✅ 处理图像时推荐使用

---

完整实战工程代码

1. C++ 核心代码：native-lib.cpp

// 引入 JNI 头文件，用于 Java 和 C++ 相互调用
#include <jni.h>
#include <string>
// 引入 OpenCV 核心头文件，所有图像处理功能都在这里
#include <opencv2/opencv.hpp>
// 引入 Android Bitmap 操作头文件，用于把 Mat 转成 Android 可用的图片
#include <android/bitmap.h>
#include <opencv2/core.hpp>
#include <opencv2/imgproc.hpp>
#include <opencv2/imgcodecs.hpp>
#include <android/log.h>

#define LOG_TAG "OpenCV_Mat_Demo"
#define LOGI(...) __android_log_print(ANDROID_LOG_INFO, LOG_TAG, __VA_ARGS__)
#define LOGE(...) __android_log_print(ANDROID_LOG_ERROR, LOG_TAG, __VA_ARGS__)

namespace {
    cv::Mat createTestImage() {
        // 创建 500x500 单通道、值为 50 的灰度图
        cv::Mat ima(500, 500, CV_8U, cv::Scalar(50));
        return ima;
    }
}

/**
 * JNI 导出函数（供 Kotlin 调用）
 * 函数名规则：Java_包名_类名_方法名
 *
 * @param env    JNI 环境变量，用于操作 Java 对象
 * @param thiz   当前 Java 对象（MainActivity）的引用
 * @param imagePath  输入图片路径
 * @param outputDir  图片保存目录
 * @return     执行结果 0成功 -1失败
 */
extern "C"
JNIEXPORT jint  JNICALL
Java_com_nicoli_hellomat_MainActivity_runMatDemo(
        JNIEnv *env,
        jobject thiz,
        jstring imagePath, jstring outputDir
) {
    const char* inputPath = env->GetStringUTFChars(imagePath, nullptr);
    const char* outDir = env->GetStringUTFChars(outputDir, nullptr);

    LOGI("输入图片路径: %s", inputPath);
    LOGI("输出目录: %s", outDir);

    // ==================== Mat 创建与初始化 ====================
    // 创建240x320灰度图，像素值100（中灰色）
    cv::Mat image1(240, 320, CV_8U, cv::Scalar(100));
    cv::imwrite(std::string(outDir)+"/image1_gray_100.png", image1);
    LOGI("已保存 image1_gray_100.png");

    // create() 重新分配内存，尺寸改为200x200
    image1.create(200,200,CV_8U);
    image1 = 200;
    cv::imwrite(std::string(outDir)+"/image1_gray_200.png", image1);
    LOGI("已保存 image1_gray_200.png");

    // 创建240x320彩色图，纯红色（BGR格式：0,0,255）
    cv::Mat image2(240, 320, CV_8UC3, cv::Scalar(0,0,255));
    cv::imwrite(std::string(outDir) + "/image2_red.png", image2);
    LOGI("已保存 image2_red.png");

    // ==================== 图像读取 ====================
    cv::Mat image3 = cv::imread(inputPath);
    if(image3.empty()){
        LOGE("读取图片失败: %s", inputPath);
        env->ReleaseStringUTFChars(imagePath, inputPath);
        env->ReleaseStringUTFChars(outputDir, outDir);
        return -1;
    }
    LOGI("成功读取图片，大小: %dx%d, 通道数: %d", image3.cols, image3.rows, image3.channels());

    // ==================== 浅拷贝（共享内存） ====================
    cv::Mat image4(image3);
    image1 = image3;

    // ==================== 深拷贝（独立内存） ====================
    cv::Mat image5 = image3.clone();
    image3.copyTo(image2);

    // ==================== 图像翻转 ====================
    cv::flip(image3, image3, 1);
    cv::imwrite(std::string(outDir) + "/image3_flipped.png", image3);
    LOGI("已保存 image3_flipped.png");

    // 保存拷贝结果，验证浅/深拷贝差异
    cv::imwrite(std::string(outDir) + "/image1_shared.png", image1);
    cv::imwrite(std::string(outDir) + "/image4_shared.png", image4);
    cv::imwrite(std::string(outDir) + "/image5_cloned.png", image5);
    cv::imwrite(std::string(outDir) + "/image2_copied.png", image2);

    // ==================== 函数返回Mat ====================
    cv::Mat gray = createTestImage();
    cv::imwrite(std::string(outDir) + "/gray_from_func.png", gray);
    LOGI("已保存 gray_from_func.png");

    // ==================== 数据类型转换 ====================
    cv::Mat image1_gray = cv::imread(inputPath, cv::IMREAD_GRAYSCALE);
    cv::Mat image2_float;
    // 转为32位浮点型，归一化到0~1
    image1_gray.convertTo(image2_float, CV_32F, 1.0 / 255.0, 0.0);
    // 转回8位用于保存
    cv::Mat image2_float_8u;
    image2_float.convertTo(image2_float_8u, CV_8U, 255.0);
    cv::imwrite(std::string(outDir) + "/image2_float.png", image2_float_8u);
    LOGI("已保存 image2_float.png");

    // 释放JNI字符串资源
    env->ReleaseStringUTFChars(imagePath, inputPath);
    env->ReleaseStringUTFChars(outputDir, outDir);

    LOGI("所有 OpenCV Mat 示例执行完成！");
    return 0;
}

2. Kotlin 界面代码：MainActivity.kt

package com.nicoli.hellomat

import android.graphics.Bitmap
import android.graphics.BitmapFactory
import android.os.Bundle
import android.view.Gravity
import android.view.ViewGroup
import android.widget.ImageView
import android.widget.LinearLayout
import android.widget.TextView
import android.widget.Toast
import androidx.appcompat.app.AppCompatActivity
import java.io.File
import java.io.FileOutputStream

class MainActivity : AppCompatActivity() {

    private lateinit var imageContainer: LinearLayout

    // 声明JNI函数，调用C++代码
    private external fun runMatDemo(imagePath: String, outputDir: String): Int

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContentView(R.layout.activity_main)
        imageContainer = findViewById(R.id.imageContainer)

        // 加载本地SO库
        System.loadLibrary("native-lib")

        // 复制Assets图片到APP私有目录
        copyAssetsToFiles("puppy.png")
        // 执行OpenCV图像处理
        runNativeDemo()
    }

    /**
     * 从Assets文件夹复制图片到应用私有目录
     * 解决Native无法直接读取Assets资源的问题
     */
    private fun copyAssetsToFiles(fileName: String) {
        val outFile = File(filesDir, fileName)
        if (outFile.exists()) return

        try {
            val input = assets.open(fileName)
            val output = FileOutputStream(outFile)
            val buffer = ByteArray(1024)
            var length: Int
            while (input.read(buffer).also { length = it } > 0) {
                output.write(buffer, 0, length)
            }
            input.close()
            output.close()
        } catch (e: Exception) {
            e.printStackTrace()
        }
    }

    /**
     * 执行OpenCV逻辑并显示结果
     */
    private fun runNativeDemo() {
        val inputFile = File(filesDir, "puppy.png")
        val outputDir = File(filesDir, "opencv_output")
        if (!outputDir.exists()) outputDir.mkdirs()

        // 调用JNI函数
        val result = runMatDemo(inputFile.absolutePath, outputDir.absolutePath)
        if (result == 0) {
            Toast.makeText(this, "处理完成，正在显示图片...", Toast.LENGTH_SHORT).show()
            // 显示所有生成的图片+文件名
            displayGeneratedImages(outputDir)
        } else {
            Toast.makeText(this, "执行失败", Toast.LENGTH_SHORT).show()
        }
    }

    /**
     * 遍历目录，显示所有图片 + 文件名
     */
    private fun displayGeneratedImages(dir: File) {
        val files = dir.listFiles() ?: return
        for (file in files) {
            if (file.extension.lowercase() in setOf("png", "jpg", "bmp")) {

                // 垂直布局：图片 + 文件名
                val wrapper = LinearLayout(this)
                wrapper.orientation = LinearLayout.VERTICAL
                wrapper.layoutParams = LinearLayout.LayoutParams(
                    ViewGroup.LayoutParams.MATCH_PARENT,
                    ViewGroup.LayoutParams.WRAP_CONTENT
                ).apply {
                    bottomMargin = 40
                }

                // 加载并显示图片
                val bitmap = BitmapFactory.decodeFile(file.absolutePath)
                val imageView = ImageView(this)
                imageView.setImageBitmap(bitmap)
                imageView.layoutParams = LinearLayout.LayoutParams(
                    ViewGroup.LayoutParams.MATCH_PARENT,
                    ViewGroup.LayoutParams.WRAP_CONTENT
                )

                // 显示文件名
                val textView = TextView(this)
                textView.text = "📄 " + file.name
                textView.textSize = 14f
                textView.gravity = Gravity.CENTER
                textView.setPadding(0, 8, 0, 8)

                // 组合控件
                wrapper.addView(imageView)
                wrapper.addView(textView)
                imageContainer.addView(wrapper)
            }
        }
    }
}

3. 布局文件：activity_main.xml

<?xml version="1.0" encoding="utf-8"?>
<ScrollView
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <!-- 图片展示容器 -->
    <LinearLayout
        android:id="@+id/imageContainer"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:orientation="vertical"
        android:padding="16dp"/>

</ScrollView>

---

代码逐模块实现详解

模块1：Mat 对象创建

1. 纯色灰度图创建：指定尺寸、类型、像素值
2. create() 函数：重新分配内存，不初始化数据
3. 纯色彩色图创建：OpenCV 默认使用 BGR 颜色空间

模块2：图像读写

• imread()：加载本地图片到 Mat
• imwrite()：将 Mat 保存为 PNG 图片
• 适配 Android 私有目录，无需申请存储权限

模块3：浅拷贝与深拷贝实战

通过代码对比验证：

• 浅拷贝对象会随原图同步变化
• 深拷贝对象完全独立
  这是 Mat 最核心的内存机制。

模块4：图像处理操作

• flip()：实现图像水平翻转
• convertTo()：实现图像数据类型转换（8位 ↔ 32位浮点型）

模块5：Android 端逻辑

1. 复制 Assets 图片到私有目录（解决读取权限问题）
2. 调用 JNI 函数执行 C++ 图像处理

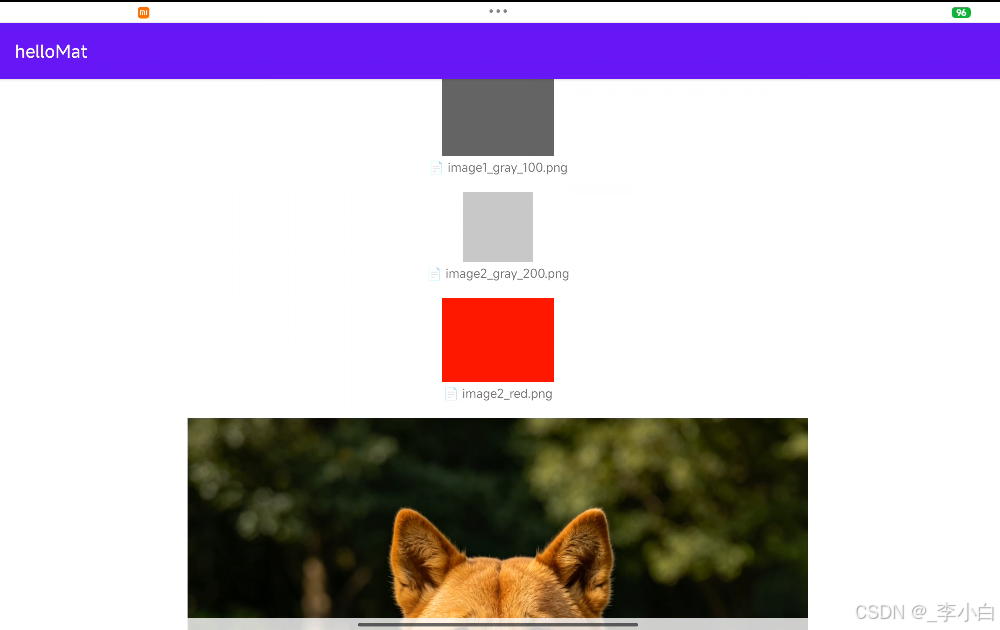

3. 遍历生成的图片，带文件名展示在界面上

---

总结

1. Mat 是 OpenCV 图像的唯一载体，由头部信息 + 像素数据组成
2. 核心函数：create/clone/copyTo/imread/imwrite/flip/convertTo
3. 浅拷贝共享内存，深拷贝独立内存
4. 本文代码是 Android + OpenCV Mat 学习的完整实战模板，可直接编译运行
5. 适配 Android 私有目录机制，无权限、无崩溃、无兼容问题
