【iOS】源码学习-类与对象底层原理

OC对象本质
- 探索对象本质
- 探索objc_setProperty源码
cls与类的关联原理
类与类结构的底层分析
- 类的分析
- - 元类
  - isa继承关系
  - [objc_class & objc_object](#objc_class & objc_object)
- 类结构分析
总结

OC对象本质

探索对象本质

clang是一个由Apple主导编写，基于LLVM的C/C++/OC的编译器。主要用于底层编译，将一些文件输出成C++文件，其目的是为了更好地观察底层呢的一些结构及实现的逻辑，方便理解底层原理。

常用的几个跑编译器代码的OC命令：

基础命令：将 main.m 编译成 main.cpp:
bash 复制代码
clang -rewrite-objc main.m -o main.cpp
完整SDK命令：将 ViewController.m 编译成 ViewController.cpp:
bash 复制代码
clang -rewrite-objc -fobjc-arc -fobjc-runtime=ios-13.0.0 -isysroot /Applications/Xcode.app/Contents/Developer/Platforms/iPhoneSimulator.platform/Developer/SDKs/iPhoneSimulator13.7.sdk ViewController.m
以下两种方式是通过指定架构模式的命令行，使用xcode工具 xcrun：

模拟器文件编译：自动匹配当前Xcode模拟器SDK
bash 复制代码
xcrun -sdk iphonesimulator clang -arch arm64 -rewrite-objc main.m -o main-arm64.cpp
真机文件编译：编译成真机arm64架构的C++代码
bash 复制代码
xcrun -sdk iphoneos clang -arch arm64 -rewrite-objc main.m -o main- arm64.cpp

通过一个实例来哦看一下：

objc 复制代码

#import <Foundation/Foundation.h>

@interface LYDPerson : NSObject

@property (nonatomic, strong) NSString *name;

@end

@implementation LYDPerson

@end

int main(int argc, const char * argv[]) {
    @autoreleasepool {
    }
    return 0;
}

clang编译一下，我们可以看到：

cpp 复制代码

// NSObject的底层编译
struct NSObject_IMPL {
	Class isa;
};

// LYDPerson的底层编译
struct LYDPerson_IMPL {
	struct NSObject_IMPL NSObject_IVARS;
	NSString *_name;
};

我们发现isa的类型是Class，这是因为我们定义alloc的核心方法initInstance的源码中初始化isa指针是通过isa_t类型初始化的。

为了让开发人员更加清晰明确，需要在isa返回的时候做一个类型强制转换。

总结一下：

OC对象的本质就是结构体。
LYDPerson中的isa继承自NSObject中的isa。
isa的作用是让对象在运行时找到自己对应的类，从而继续查找方法、属性、缓存等信息。也就是OC对象的本质是一个以结构体像是存在，并通过isa与类建立联系的运行时对象。

探索objc_setProperty源码

OC对象的本质清楚后，类中还有属性的setter和getter方法。

cpp 复制代码

// getter方法
static NSString * _I_LYDPerson_name(LYDPerson * self, SEL _cmd) { return (*(NSString **)((char *)self + OBJC_IVAR_$_LYDPerson$_name)); }
// setter方法
static void _I_LYDPerson_setName_(LYDPerson * self, SEL _cmd, NSString *name) { objc_setProperty (self, _cmd, __OFFSETOFIVAR__(struct LYDPerson, _name), (id)name, 1, 1); }

我们可以看到setter方法依赖于一个objc_setProperty方法：

objc 复制代码

// self：当前对象实例
// SEL _cmd：当前调用的选择器，即setter方法
// ptrdiff_t offset：实例变量在对象内存中的偏移量，是为了直接通过指针运算找到内存地址，而不是通过字符串名字查找、效率更高
// newValue：要设置的新值
// atomic：表示该属性是否声明为atomic
// shouldCopy：标志位，指示是否需要复制值。可能为0（NO），1（YES/COPY），2（MUTABLE_COPY）
void objc_setProperty(id self, SEL _cmd, ptrdiff_t offset, id newValue, BOOL atomic, signed char shouldCopy)
{
    bool copy = (shouldCopy && shouldCopy != MUTABLE_COPY);
    bool mutableCopy = (shouldCopy == MUTABLE_COPY);
    reallySetProperty(self, _cmd, newValue, offset, atomic, copy, mutableCopy);
}

objc 复制代码

static inline void reallySetProperty(id self, SEL _cmd, id newValue, ptrdiff_t offset, bool atomic, bool copy, bool mutableCopy)
{
    // 在OC对象内存布局中，偏移量为0的位置对应的是对象的isa指针，指向类的原数据。如果偏移量为0说明不是在设置普通实例变量，而是在动态修改对象的类（修改类不涉及常规的retain/release逻辑，类对象本身就是单例且常驻内存）
    if (offset == 0) {
        // 修改isa指针
        object_setClass(self, newValue);
        return;
    }

    id oldValue;
    // 计算对象内部存储该属性的具体内存地址即实例变量的地址
    id *slot = (id*) ((char*)self + offset);

    // 决定怎么保存
    if (copy) {
        newValue = [newValue copyWithZone:nil];
    } else if (mutableCopy) {
        newValue = [newValue mutableCopyWithZone:nil];
    } else {
        if (*slot == newValue) return;
        // 如果发现当前内存槽位的值和新值是同一个对象指针，那么直接返回。这里的判断非常重要，如果没有，后续release的旧值再retain新值会导致对象被提前释放
        newValue = objc_retain(newValue); // 新值retain
    }

    // 决定要不要加锁
    if (!atomic) {
        oldValue = *slot;
        *slot = newValue; // 设置新值
    } else {
        // 给atomic属性赋值时加锁，防止多个线程同时改同一个属性
        // 顺序为加锁->取出旧值->把属性改成新值->解锁
        spinlock_t& slotlock = PropertyLocks.get()[slot];
        slotlock.lock();
        oldValue = *slot;
        *slot = newValue; // 设置新值
        slotlock.unlock();
    }

    objc_release(oldValue); // release旧值
}

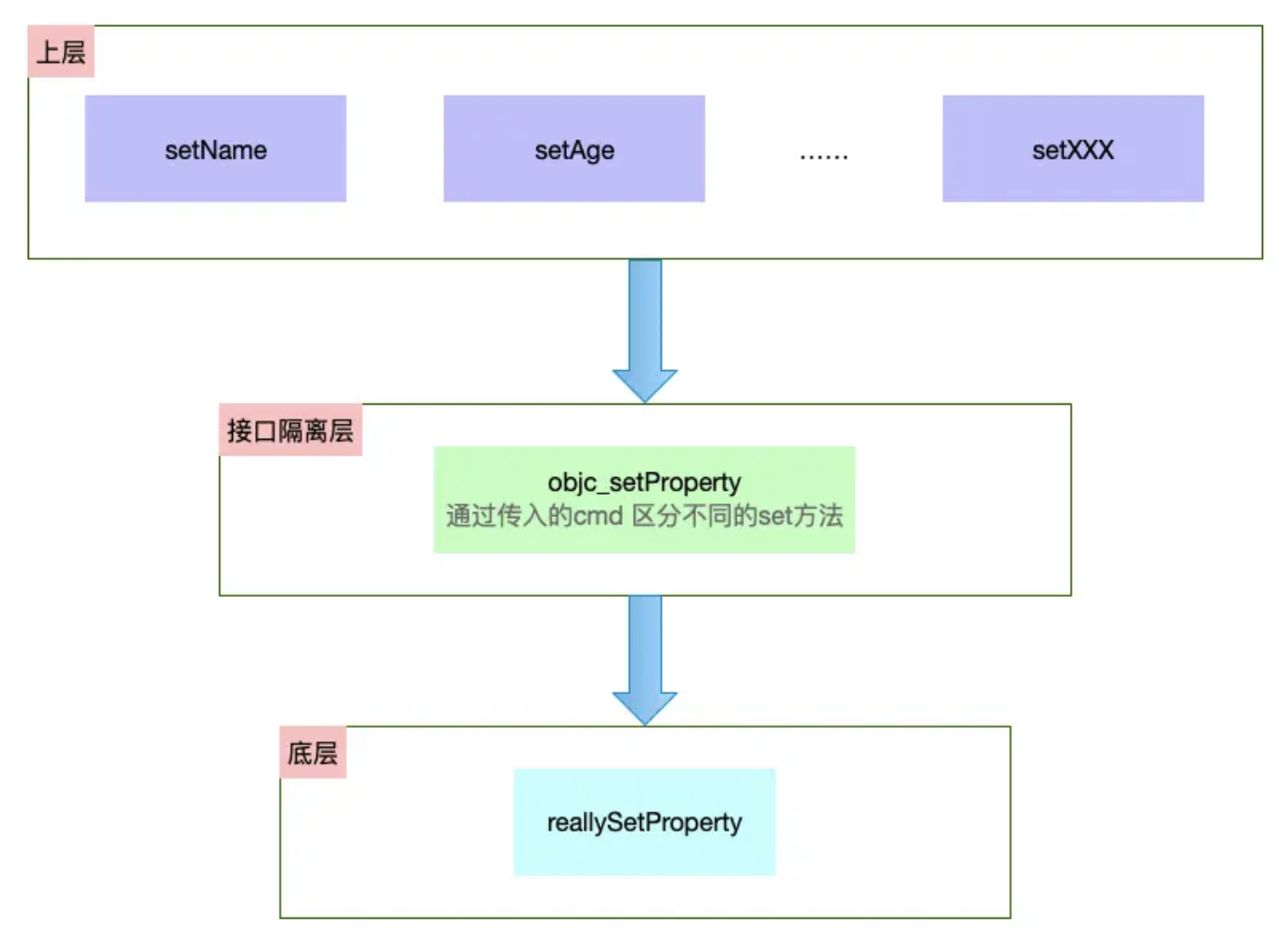

objc_setProperty方法本质是就是一个接口，适用于关联上层的set方法以及底层的set方法。这么设计的原因是：上层的set方法有很多，如果直接把底层的reallySetProperty()方法结合到每一个set方法中，会带来很大开销。因此iOS采用了适配器设计模式（即把底层接口适配为客户端需要的接口），对外提供一个接口，供上层set方法使用，对内调用底层的set方法，使其相互不受影响，达到上下层接口隔离的目的。

cls与类的关联原理

笔者总是混淆几个概念，再次明确一下：

obj：对象地址

isa：对象内部的指针指向cls类对象

cls：类对象地址

探索isa_t类型

isa指针的类型是isa_t，它是通过一个联合体定义的。

结构体：把不同的数据组合成一个整体，其变量是共存的，变量不管是否使用，都会分配内存。存储容量大，包容性强，成员之间不会相互影响，但比较浪费内存。

联合体（共用体）：由不同数据类型组成吧，变量互相排斥，所有成员共占一段内存。其采用内存覆盖技术，同一时刻只能保存一个成员的值，如果对新的成员赋值，会将原来成员的值覆盖掉，因此修改一个成员会影响其余所有成员。相比结构体，包容性弱，但节省内存空间。

结构体内存>=所有成员内存总和，联合体内存等于最大成员占用内存。

objc 复制代码

#include "isa.h"

union isa_t {
    // 默认的一个构造函数
    isa_t() { }
    // 用value初始化isa的原始bits
    isa_t(uintptr_t value) : bits(value) { }

    // isa联合体的第一个成员，是isa的原始二进制数据
    uintptr_t bits;

private:
    // Accessing the class requires custom ptrauth operations, so // 访问class指针需要特殊的ptrauth（pointer authentication，指针认证）操作
    // force clients to go through setClass/getClass by making this // 强制外部调用者通过setClass/getClass来访问class
    // private.
    // isa联合体的第二个成员，是一个指向类对象的指针
    Class cls;

public:
    // 条件编译：定义了ISA_BITFIELD宏，下面代码才能参与编译
#if defined(ISA_BITFIELD)
    // isa联合体的第三个成员，把isa拆成多个位域字段
    struct {
        // isa的位域定义，不同平台、结构的isa位域可能不同，通过宏来适配
        ISA_BITFIELD;  // defined in isa.h
    };

#if ISA_HAS_INLINE_RC
    // 判断对象是否处于正在释放状态
    bool isDeallocating() const {
      // extra_rc == 0：表示isa内联引用计数为0
      // has_sidetable_rc == 0：表示引用计数没有溢出到SideTable,或者SideTable里没有额外引用计数标记
      // SideTable:runtime给对象准备的一张外挂信息表，存储isa空间里放不下的信息
      // 主要存：1. 溢出的引用计数 2. weak 弱引用表 3. 一些对象额外管理信息
        return extra_rc == 0 && has_sidetable_rc == 0;
    }
    // 标记对象进入销毁状态
    void setDeallocating() {
        extra_rc = 0;
        has_sidetable_rc = 0;
    }
#endif // ISA_HAS_INLINE_RC

#endif

    // 用来设置当前isa里面保存的类对象信息，可能会对cls进行编码、签名或写入bits位域。这里只是函数声明，没有函数实现。
    // cls：要写入isa中的类对象指针
    // obj：当前isa所属的对象
    void setClass(Class cls, objc_object *obj);

    // authenticated：表示取出Class时是否需要进行ptrauth指针认证
    // 用来从当前isa中取出对象所属的类对象Class
    Class getClass(bool authenticated) const;

    // 用来从isa的原始bits中解码出（Decoded表示"解码后的"）真正的类对象Class，返回从isa bits中经过位移、掩码、解码、认证后得到的类对象指针
    Class getDecodedClass(bool authenticated) const;
};

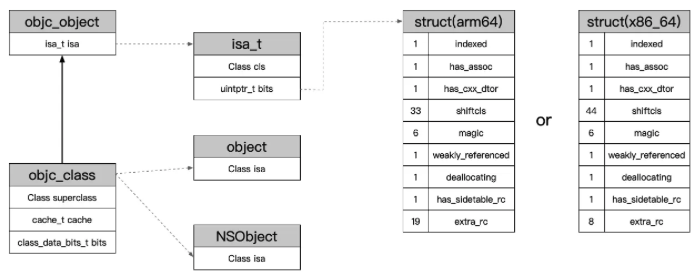

从isa_t的定义中可以看出：

提供了两个成员，cls和bits共用一块内存，彼此互斥，意味着初始化isa指针有两种初始化方式：
- 通过cls初始化
- 通过bits初始化

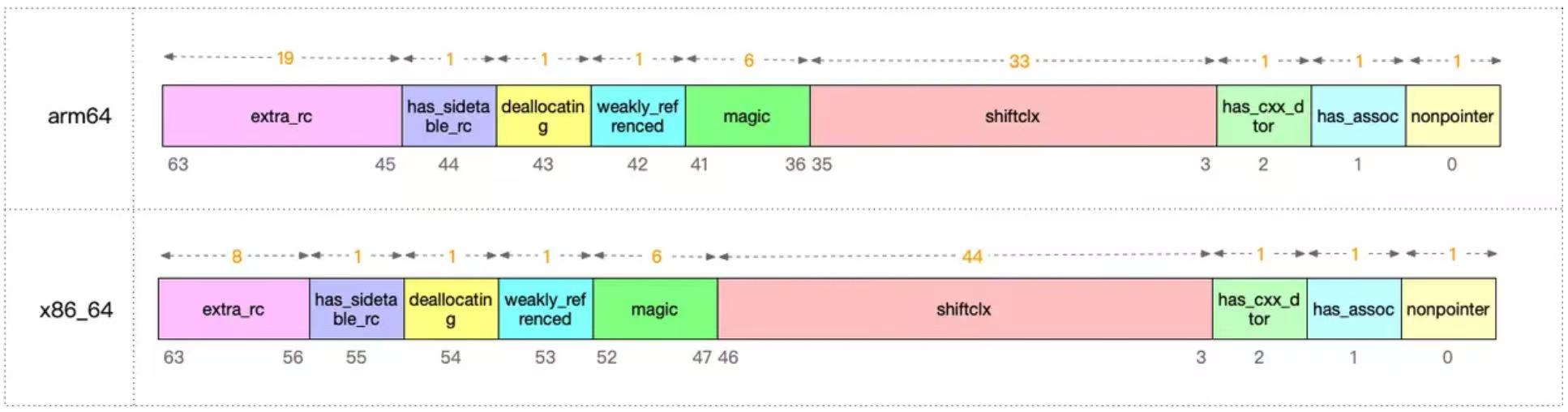

提供了一个结构体定义的位域，用于存储类信息及其他信息。结构体成员ISA_BITFIELD有两个版本：__arm64__（对应ios 移动端）和 __x86_64__（对应macOS）。

__x86_64__（对应macOS）:

objc 复制代码

#   define ISA_BITFIELD
      uintptr_t nonpointer        : 1; // 是否对isa指针开启指针优化，0表示纯isa指针，1表示不只是类对象
      uintptr_t has_assoc         : 1; // 是否有关联对象，0表示没有关联对象，1表示存在关联对象
      uintptr_t has_cxx_dtor      : 1;
// 在isa位域里，用一个bit记录这个对象所属的类是否需要执行C++析构逻辑/OC析构相关清理（类似于dealloc）
// 0表示没有复杂析构逻辑，可以更快释放，1表示这个对象销毁时不能直接释放内存，还要先走析构清理逻辑
// 析构清理逻辑：对象真正释放内存之前，要先把内部持有的资源清理干净
      uintptr_t shiftcls          : 44; /*MACH_VM_MAX_ADDRESS 0x7fffffe00000*/ // 存储类的指针的值
      uintptr_t magic             : 6; // 调试器判断对象是真对象还是未初始化空间
      uintptr_t weakly_referenced : 1; // 对象是否被指向或者曾指向一个ARC的弱变量，没有弱引用可以更快释放
      uintptr_t unused            : 1; // 未被使用
      uintptr_t has_sidetable_rc  : 1; // 表示当对象引用计数大于10时，则需要借用该变量存储进位
      uintptr_t extra_rc          : 8 // 额外的引用计数，表示该对象的引用计数值，值为实际引用计数值减1

__arm64__（对应ios 移动端）:

objc 复制代码

#     define ISA_BITFIELD                                                      \
        uintptr_t nonpointer        : 1;                                       \
        uintptr_t has_assoc         : 1;                                       \
        uintptr_t has_cxx_dtor      : 1;                                       \
        uintptr_t shiftcls          : 33; /*MACH_VM_MAX_ADDRESS 0x1000000000*/ \
        uintptr_t magic             : 6;                                       \
        uintptr_t weakly_referenced : 1;                                       \
        uintptr_t unused            : 1;                                       \
        uintptr_t has_sidetable_rc  : 1;                                       \
        uintptr_t extra_rc          : 19

探索cls与isa关联原理

通过alloc调用方法实现路径，查找到初始化isa指针源码：

objc 复制代码

inline void
objc_object::initInstanceIsa(Class cls, bool hasCxxDtor)
{
    // 断言这个类的实例对象不要求使用raw isa，即是优化后的isa，isa里面不只存了类地址，还有引用计数、弱引用标记、关联对象标记等信息
    ASSERT(!cls->instancesRequireRawIsa());
    // 检查这个类是否有C++析构逻辑
    ASSERT(hasCxxDtor == cls->hasCxxDtor());

    initIsa(cls, true, hasCxxDtor);
}

objc 复制代码

inline void
objc_object::initIsa(Class cls, bool nonpointer, UNUSED_WITHOUT_INDEXED_ISA_AND_DTOR_BIT bool hasCxxDtor)
{
    // 断言当前对象不是Tagged Pointer
    // Tagged Pointer：是一种特殊对象，比如某些小数字、小字符串，系统不会真的分配对象内存，而是直接把值塞进指针里。这种对象没有正常的内存结构，不能像普通对象一样写isa。
    ASSERT(!isTaggedPointer());

    // 创建新的isa_t变量并初始化为0
    isa_t newisa(0);

    if (!nonpointer) {
        // 把类对象cls设置进newisa
        newisa.setClass(cls, this);
    } else {
        // 确保支持优化isa指针
        ASSERT(!DisableNonpointerIsa);
        ASSERT(!cls->instancesRequireRawIsa());

// indexed isa：不直接存完整类地址，而是存一个类索引
#if SUPPORT_INDEXED_ISA
        // 断言这个类在数组里的索引必须大于0
        ASSERT(cls->classArrayIndex() > 0);
        // 先把indexed isa的基本模版写进去
        newisa.bits = ISA_INDEX_MAGIC_VALUE;
        // isa.magic is part of ISA_MAGIC_VALUE
        // isa.nonpointer is part of ISA_MAGIC_VALUE
        newisa.has_cxx_dtor = hasCxxDtor;
        // 把类的索引存到isa里
        newisa.indexcls = (uintptr_t)cls->classArrayIndex();
#else
        // 不支持indexed isa的设置普通基础值
        newisa.bits = ISA_MAGIC_VALUE;
        // isa.magic is part of ISA_MAGIC_VALUE
        // isa.nonpointer is part of ISA_MAGIC_VALUE
#   if ISA_HAS_CXX_DTOR_BIT
        newisa.has_cxx_dtor = hasCxxDtor;
#   endif
        newisa.setClass(cls, this);
#endif
#if ISA_HAS_INLINE_RC
        newisa.extra_rc = 1;
#endif
    }

    // This write must be performed in a single store in some cases
    // (for example when realizing a class because other threads
    // may simultaneously try to use the class).
    // fixme use atomics here to guarantee single-store and to
    // guarantee memory order w.r.t. the class index table
    // ...but not too atomic because we don't want to hurt instantiation
    isa() = newisa;
}

从以上方法我们可以看出：

initIsa初始化isa主要分为两个部分：

通过cls初始化isa
通过bits初始化isa

初始化isa分两条路线：

raw isa：isa里只存类对象地址
nonpointer isa：优化后isa，这种isa里不仅存类信息，还存其他信息（eg：has_cxx_dtor、extra_rc等）

isa有几下几种：

raw isa：类对象Class object、协议对象Protocol object、要求raw isa的特殊实例对象、禁用nonpointer isa的环境。

nonpointer isa：普通实例对象

没有普通 isa 结构：Tagged Pointer对象

indexed nonpointer isa：indexed isa环境下的普通实例对象

cls与isa关联原理就是isa指针中shiftcls位域中存储了类信息，initInstanceIsa的作用是给calloc出来的对象内存初始化isa，把这块裸内存和当前类cls建立关联，真正完成isa写入的是initIsa，其中具体写入类信息的操作在setClass方法中完成。

验证原理

我们进一步验证一下，主要有以下几种验证方式：

通过shiftcls赋值(uintptr_t)newCls >> 3验证

我们发现shiftcls存储了当前类的信息。

shiftcls赋值的逻辑是将类进行编码后右移3位，由于指针是8位对齐的，所以后三位一定是000，因此腾出位置存储信息。

通过initIsa中创建isa这里打断点也能看出cls指向了我们的一个类。

这里shiftcls出现强制转换的原因是：内存的存储不能存储字符串，机器码只能识别0、1两种数字，因此需要将其转换为uintptr_t数据类型，这样shiftcls中存储的类信息才能被机器码理解。在64位机器上，intptr_t和uintptr_t分别是long int、unsigned long int的别名；在32位的机器上，intptr_t和uintptr_t分别是int、unsigned int的别名。

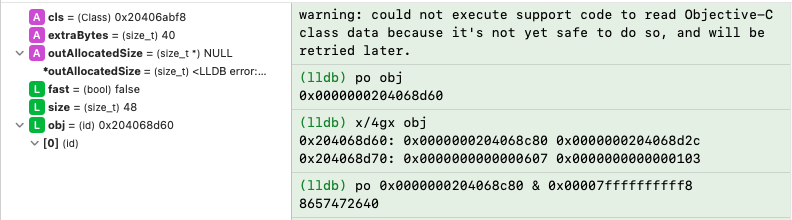

通过isa&ISA_MASK验证

将isa指针的地址&ISA_MASK，得出当前类信息。

通过object_getClass验证

objc 复制代码

OBJC_EXPORT Class _Nullable
object_getClass(id _Nullable obj)
    OBJC_AVAILABLE(10.5, 2.0, 9.0, 1.0, 2.0);

objc 复制代码

Class object_getClass(id obj)
{
    if (obj) return obj->getIsa();
    else return Nil;
}

objc 复制代码

inline Class
objc_object::getIsa() const
{
    if (fastpath(!isTaggedPointer())) return ISA(/*authenticated*/true);

    extern objc_class OBJC_CLASS_$___NSUnrecognizedTaggedPointer;
    uintptr_t slot, ptr = (uintptr_t)this;
    Class cls;

    slot = (ptr >> _OBJC_TAG_SLOT_SHIFT) & _OBJC_TAG_SLOT_MASK;
    cls = objc_tag_classes[slot];
    if (slowpath(cls == (Class)&OBJC_CLASS_$___NSUnrecognizedTaggedPointer)) {
        slot = (ptr >> _OBJC_TAG_EXT_SLOT_SHIFT) & _OBJC_TAG_EXT_SLOT_MASK;
        cls = objc_tag_ext_classes[slot];
    }
    return cls;
}

通过getIsa()源码，拿到isa的bits这个位域，再&ISA_MASK，获得当前类信息检验。

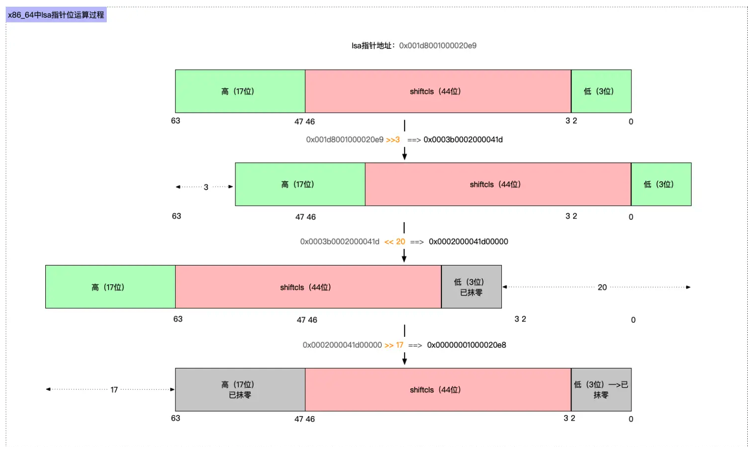

通过位运算验证

shiftcls只有44位的大小，这44位存储了一个类信息，需要经过位运算，手动通过位运算找到shiftcls对应地址输出cls地址对比。

类与类结构的底层分析

类的分析

我们主要探索一下isa的走向和继承关系。

我们通过一段示例调试实例对象的isa、类对象的isa、元类对象的isa以及superclass继承链来分析：

objc 复制代码

@interface LYDPerson : NSObject {
    NSString *hobby;
}

@property (nonatomic, copy) NSString *name;

- (void)sayHello;
- (void)sayBye;

@end

@implementation LYDPerson

- (void)sayHello {

}

- (void)sayBye {

}

@end

objc 复制代码

@interface LYDTeather : LYDPerson

@end

@implementation LYDTeather

@end

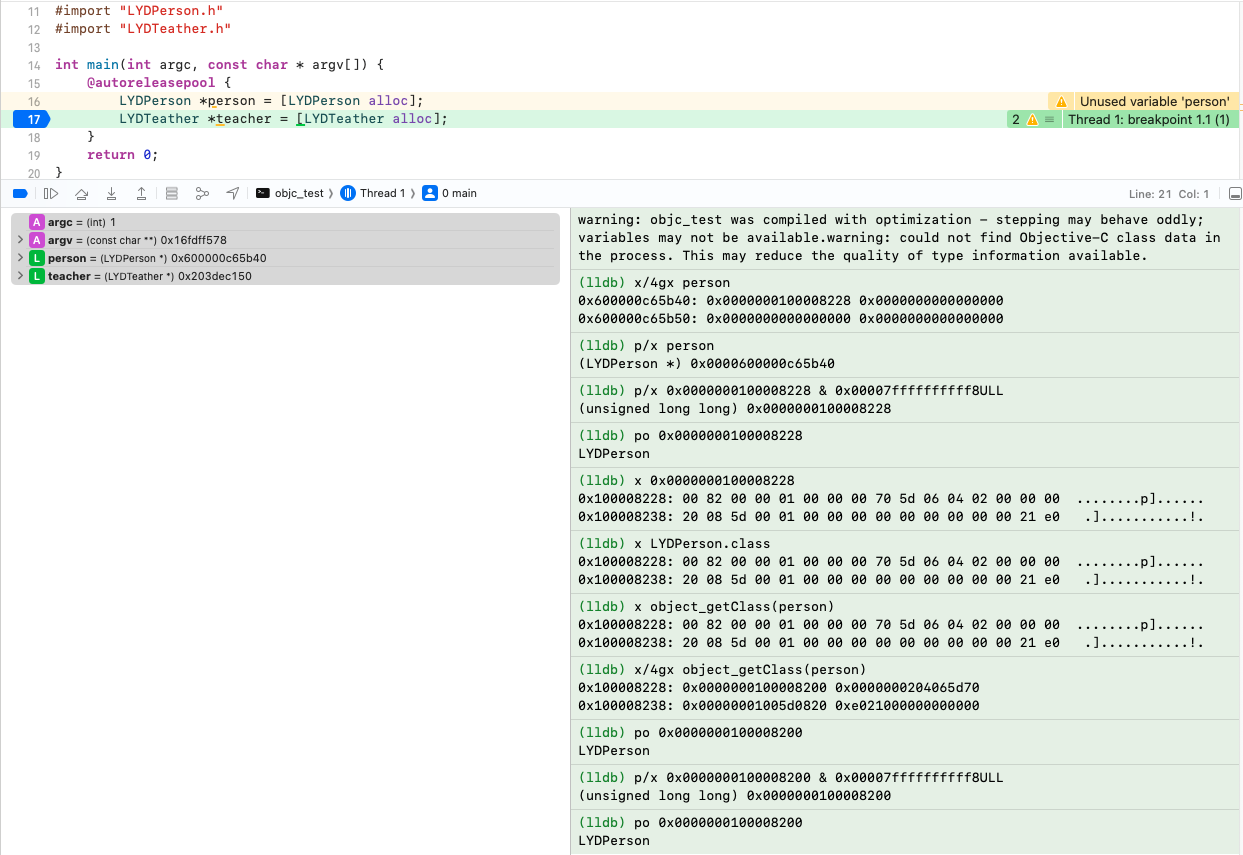

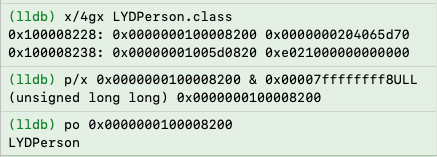

这里0x0000000100008228是person对象的isa指针地址，其&后得到的是创建person的类LYDPerson；0x0000000100008200是isa中获取的类信息所指的类的isa的指针地址，即LYDPerson类的类的isa指针地址，在苹果中我们把一个类的类叫做元类。因此打印信息相同，都为LYDPerson。

元类

什么是元类：

类其实也是一个对象，可以称为类对象，对象的isa指向类，类isa的位域指向苹果定义的元类。
元类是系统给的，其定义和创建都是由编译器完成的，在这个过程中，类的归属来自于元类。
元类是类对象的类，每个类都有一个独一无二的元类来存储类方法的相关信息。
元类本身是没有名称的，由于与类相关联，所以使用了同类名一样的名称。

我们通过lldb调试来探索一下元类的走向：

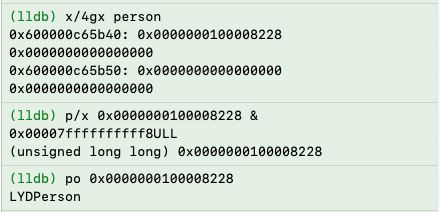

person的isa指向LYDPerson（类）：

LYDPerson（类）的isa指向元类：

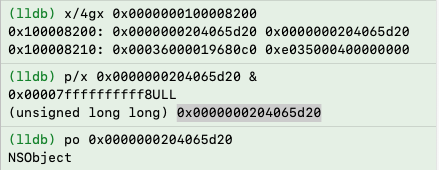

元类的isa指向NSObject（根元类）：

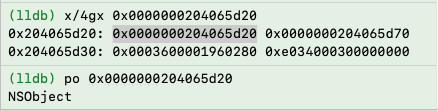

NSObject（根元类）的isa指向自己：

从图中的走向我们可以得到一个关系链：对象->类->元类->NSObject，NSObject指向自身。

NSObject永远只有一个，我们发现打印的NSObject的元类地址和LYDPerson元类地址其实是同一个。因此内存中只存在一份根元类NSObject ，且根元类指向它自己。而由于类的信息在内存中只有一份，因此类对象也只有一份。

isa继承关系

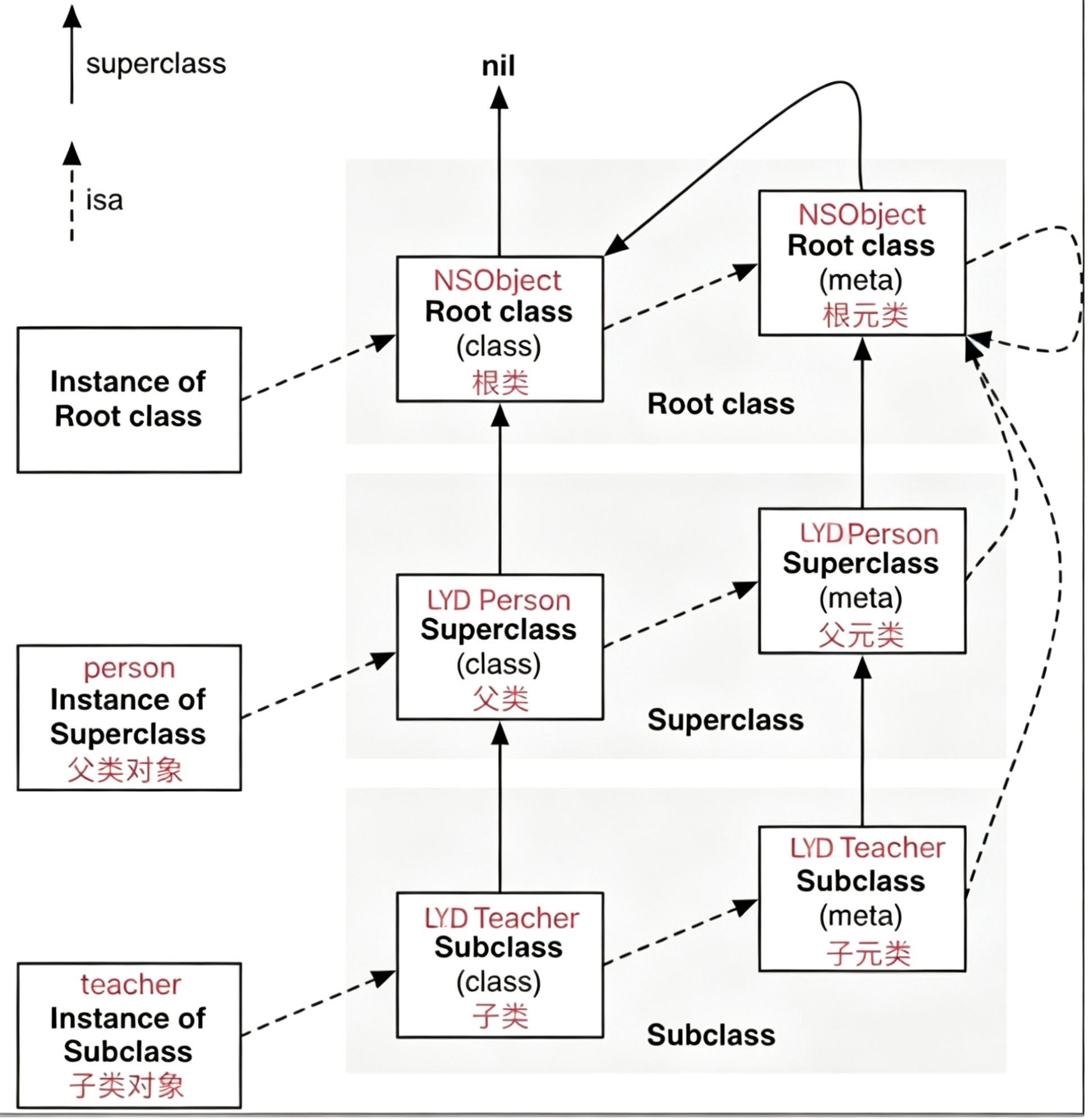

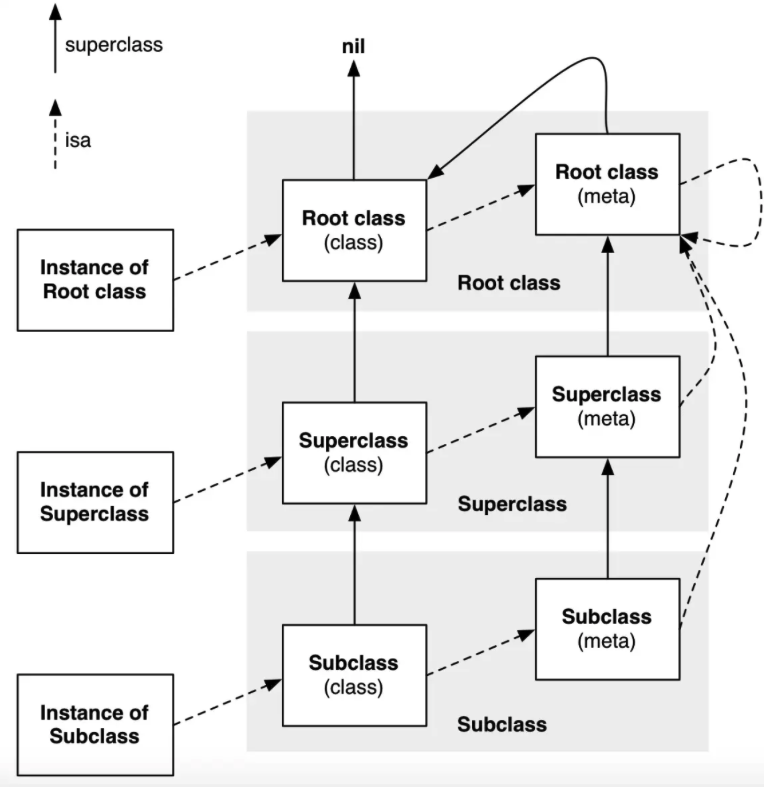

从图中我们可以得到isa和superclass的走位：

isa走位：
- 实例对象（Instance of Subclass）的isa指向类（class）
- 类对象的isa指向元类（Meta class）
- 元类的isa指向根元类（Root metal class)
- 根元类（NSObject）的isa指向它自己形成闭环
superclass（继承关系）走位：
- 类之间的继承关系：
  - 类（Subclass)继承自父类（Superclass）
  - 父类继承自根类（Rootclass），此时的根类是指NSObject
  - 根类继承自nil，即根类为无中生有的万物起源
- 元类之间的继承关系：
  - 子类的元类（metal Subclass）继承自父类的元类（metal Superclass）
  - 父类的元类继承自根元类（root Metalclass）
  - 根元类继承自根类（Rootclass），此时的根类是指NSObject

实例对象之间没有继承关系，类之间有继承关系。

我们把刚刚的示例替换到isa继承关系图中更直观地看一下：

objc_class & objc_object

isa走位清楚后，我们需要知道对象和类都有isa属性的原因。

之前我们看过NSObject clang编译后是一个结构体。其中含有一个Class类型的isa指针，而Class是由结构体objc_class定义的类型。

cpp 复制代码

struct NSObject_IMPL {
	Class isa;
};
typedef struct objc_class *Class;

我们具体看一下这两个结构体：

objc 复制代码

struct objc_object {
    Class _Nonnull isa  OBJC_ISA_AVAILABILITY;
};

objc 复制代码

struct objc_class : objc_object {
  objc_class(const objc_class&) = delete;
  objc_class(objc_class&&) = delete;
  void operator=(const objc_class&) = delete;
  void operator=(objc_class&&) = delete;
    // Class ISA;
    Class superclass;
    cache_t cache;             // formerly cache pointer and vtable
    class_data_bits_t bits;    // class_rw_t * plus custom rr/alloc flags
  //...

从源码中我们可以看出：

objc_class与objc_object的关系：
- 结构体objc_class继承自结构体objc_object，其中objc_object有一个isa属性，所以objc_class也拥有了isa属性。
- NSObject中的isa在底层是由Class定义的，其中Class的底层编码来自objc_class类型，所以NSObject也拥有了isa属性。
- NSObject是一个类，用它初始化一个实例对象objc，objc满足objc_object的特性，即有isa属性。这是因为isa是由NSObject从objc_class继承过来的，而objc_class继承自objc_object，objc_object又有isa属性。因此每个对象都有一个isa，isa表示来自于当前的objc_object。
objc_object与对象的关系：
所有的对象都是从objc_object继承过来的。因为所有的对象都是来源于NSObject，NSObject到底层就是objc_object的结构体

总结一下：
所有OC实例对象、类对象、元类对象都有 isa。实例对象底层可以抽象为objc_object，类对象和元类对象底层都由 objc_class 描述，而objc_class又继承 objc_object，所以类对象和元类对象也拥有 isa。

而在结构层面可以理解为下层通过结构体定义模版，上层通过底层模版创建类型，从而实现上层OC与底层的对接。

类结构分析

objc 复制代码

struct objc_class : objc_object {
  objc_class(const objc_class&) = delete;
  objc_class(objc_class&&) = delete;
  void operator=(const objc_class&) = delete;
  void operator=(objc_class&&) = delete;
    // Class ISA;
    Class superclass;
    cache_t cache;             // formerly cache pointer and vtable
    class_data_bits_t bits;    // class_rw_t * plus custom rr/alloc flags
  //...

objc_class的结构体里有以下几个属性：

isa：继承自objc_object的isa，占8字节。
superclass：Class类型，Class是由objc_object定义的，是一个指针，占8字节。
cache：方法缓存，提高方法性能，加速objc_msgSend查找方法。class_data_bits_t是一个结构体，内存大小根据内部成员确定。
bits：只有首地址经过上面三个属性的内存大小总和的平移才能获得bits。

总结

这里简单了解下类结构，iOS类的结构分析笔者将单独写一篇博客总结。
