数据链路层基础

1. 帧（Frame）结构

1）什么是帧

在以太网里，主机之间真正传输的不是"裸数据"，而是：

复制代码

帧（Frame）

可以理解成：

复制代码

链路层的数据包

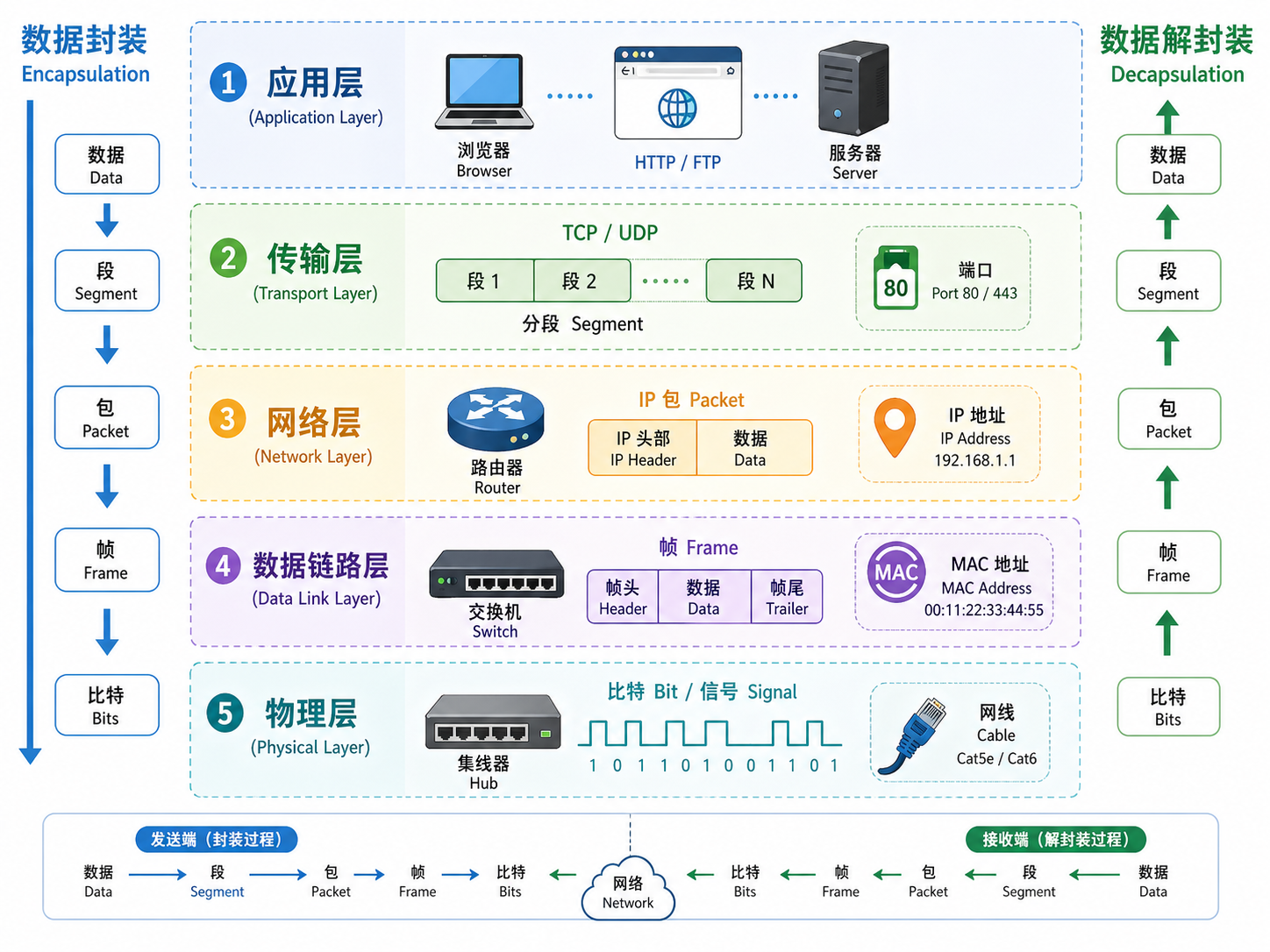

如果说：

应用层传的是消息
传输层传的是报文段
网络层传的是 IP 数据报

那么链路层传的就是：

复制代码

帧

2）为什么需要帧

因为在局域网里，数据不能直接"散着发"，必须封装好，告诉网卡和交换机：

这是从谁来的
要发给谁
里面装的是什么类型的数据
数据有没有损坏

所以帧就是：

复制代码

给链路层设备看的"包装"

3）以太网帧典型结构

一个典型以太网帧可以粗略记成：

复制代码

目的MAC | 源MAC | 类型 | 数据 | 校验

更完整一点可写成：

复制代码

前导码 | 目的MAC | 源MAC | EtherType/Length | Payload | FCS

4）每部分什么意思

① 目的 MAC 地址

告诉链路层：

复制代码

这个帧是发给谁的

② 源 MAC 地址

告诉链路层：

复制代码

这个帧是谁发出来的

③ 类型字段

说明帧里装的上层内容是什么，比如：

IPv4
ARP
IPv6

也就是说交换机主要看 MAC，而操作系统还要看类型字段，决定把数据交给哪个协议处理。

④ 数据部分（Payload）

这里面装的通常就是网络层的数据，比如：

复制代码

IP 数据报

⑤ FCS / 校验

用于检错，看看帧在传输过程中有没有损坏。

2. MAC 地址

1）什么是 MAC 地址

MAC 地址是：

复制代码

网卡在局域网中的硬件地址

可以理解成：

复制代码

局域网里的"物理门牌号"

常见格式像这样：

复制代码

00:1A:2B:3C:4D:5E

一共 48 位，通常写成 6 组十六进制数。

2）MAC 地址的作用

MAC 地址主要用于：

复制代码

同一局域网内的二层转发

也就是说，在一个交换网络里，交换机不看 IP 也能转发帧，因为它主要看的是：

复制代码

目标 MAC 地址

3）MAC 和 IP 的区别

IP 地址

表示：

复制代码

逻辑地址

它解决的是：

复制代码

"这个主机在网络体系中的哪儿"

MAC 地址

表示：

复制代码

局域网二层地址

它解决的是：

复制代码

"在当前链路里，这个帧该送到哪块网卡"

4）为什么同时需要 IP 和 MAC

因为网络通信分层了：

IP 负责跨网络寻路
MAC 负责当前这一跳的实际交付

你可以这样记：

复制代码

IP 决定"去哪台机器"
MAC 决定"这一跳交给哪块网卡"

3. ARP（IP → MAC）

1）ARP 是干什么的

ARP 的作用就是：

复制代码

已知对方 IP，查询对方 MAC

因为主机发数据时，上层通常知道的是目标 IP，但真正封装以太网帧时必须填写：

复制代码

目标 MAC

这时就需要 ARP。

2）ARP 的工作过程

假设主机 A 想给主机 B 发数据：

A 的 IP：192.168.1.10
B 的 IP：192.168.1.20

A 已经知道目标 IP 是 192.168.1.20，但不知道它的 MAC。

于是：

第一步：查 ARP 缓存

A 先看自己本地有没有记录：

复制代码

192.168.1.20 → 某个 MAC

如果有，就直接用。

第二步：没有就广播询问

A 发一个 ARP 广播，大意是：

复制代码

谁是 192.168.1.20？
请告诉我你的 MAC 地址

这个广播会发给局域网里的所有设备。

第三步：目标主机响应

B 发现"问的是我"，就回复：

复制代码

192.168.1.20 的 MAC 是 aa:bb:cc:dd:ee:ff

第四步：A 记入 ARP 表

A 把这条映射缓存起来，后续就不用再问了。

3）ARP 表是什么

ARP 表就是：

复制代码

IP 地址 和 MAC 地址 的对应关系表

Windows：

复制代码

arp -a

Linux：

复制代码

ip neigh

示例：

复制代码

192.168.1.1    aa-bb-cc-dd-ee-01
192.168.1.20   aa-bb-cc-dd-ee-20
192.168.1.30   aa-bb-cc-dd-ee-30

含义就是：

复制代码

这个 IP 对应这个 MAC

4）ARP 表重点看什么

1. IP

表示局域网中的某个设备。

2. MAC

表示这个设备网卡的物理地址。

3. 状态

有时会看到：

dynamic：动态学习到的
static：手动配置的
stale / reachable / delay：Linux 下常见状态

5）常见问题

情况一：ARP 表里有记录

说明：

复制代码

本机最近和这个 IP 通信过
或者已经解析过它的 MAC

情况二：ARP 表里没有记录

说明：

复制代码

还没解析
或者缓存过期

情况三：ARP 表异常

比如：

同一个 IP 对应的 MAC 频繁变化
某个 IP 一直解析不到 MAC
出现不合理的重复映射

这可能意味着：

目标主机不在线
网络不通
ARP 欺骗
交换机/链路异常

4. 交换机工作原理

1）交换机是干什么的

交换机的作用是：

复制代码

在局域网中按 MAC 地址转发帧

2）交换机和集线器的区别

集线器

收到数据后：

复制代码

所有端口都发一遍

相当于"无脑广播"。

交换机

收到帧后：

复制代码

只转发到目标 MAC 所在的端口

所以交换机效率高得多。

3）交换机怎么知道 MAC 在哪个端口

交换机内部有一张表：

复制代码

MAC 地址表 / 转发表

表项类似：

复制代码

MAC A → 端口1
MAC B → 端口3
MAC C → 端口5

4）交换机如何学习这张表

交换机不是一开始就知道所有 MAC 在哪里，它是"边收边学"的。

例如：

第一步

某个帧从端口 2 进来，源 MAC 是 AA

交换机就学到：

复制代码

AA 在端口 2

第二步

以后如果看到目标 MAC 是 AA，它就知道该往端口 2 发。

所以交换机的核心机制叫：

复制代码

基于源 MAC 学习
基于目标 MAC 转发

5）交换机转发的三种典型情况

情况一：知道目标 MAC 在哪

如果交换机表里有：

复制代码

BB → 端口 4

那交换机就只把帧发到端口 4。

情况二：不知道目标 MAC

如果没查到目标 MAC，交换机会：

复制代码

泛洪

也就是除了入端口外，其余端口都发一遍。

情况三：目标是广播地址

如果是广播帧，比如 ARP 请求，交换机会把它发到所有端口。

5. 同一局域网通信过程

1）通信过程

假设：

复制代码

A 主机：192.168.1.10
B 主机：192.168.1.20
子网掩码：255.255.255.0

A 要给 B 发数据。

第一步：A 先判断 B 是不是和自己在同一个局域网

A 会根据 IP 和子网掩码计算网段。

比如：

复制代码

192.168.1.10/24
192.168.1.20/24

都属于：

复制代码

192.168.1.0/24

所以 A 判断：B 和我在同一局域网。

于是 A 不需要找路由器转发，而是准备直接发给 B。

第二步：A 需要知道 B 的 MAC 地址

因为在以太网里，真正发帧时靠的是：

复制代码

目标 MAC 地址

不是目标 IP 地址。

所以 A 会查自己的 ARP 缓存表：

如果已经知道 192.168.1.20 对应的 MAC，就直接发
如果不知道，就发 ARP 广播

第三步：ARP 广播

A 会发一个广播帧，大意是：

复制代码

谁是 192.168.1.20？
请把你的 MAC 地址告诉我

广播的特点是：

复制代码

局域网里所有主机都能收到

第四步：B 回复 ARP

只有 B 发现"问的是我"，于是回复：

复制代码

192.168.1.20 的 MAC 是 aa:bb:cc:dd:ee:ff

这个回复通常是单播，不再广播。

第五步：A 正式发数据

A 拿到 B 的 MAC 后，就会封装以太网帧：

源 MAC：A 的 MAC
目标 MAC：B 的 MAC
上层内容：IP 数据报

然后把帧交给交换机，交换机再转发给 B。

2）常见问题

你要能回答：

复制代码

为什么同一局域网通信不能只靠 IP？

答案是：

复制代码

IP 负责逻辑寻址
MAC 负责局域网内实际交付

也就是说：

复制代码

先靠 IP 判断"该不该直发"
再靠 ARP 找到 MAC
最后靠交换机送达
