【硬核深度】三轴模组L10寿命计算与热变形补偿:从公式推导到选型避坑指南(附计算表)

【导语】

在非标自动化开发中,三轴模组是"最熟悉的陌生人"。看似简单的直线运动,为何有的设备跑了半年就出现"Z轴下沉"或"X轴异响"?

本文拒绝浅尝辄止的参数罗列,将从ISO 3408标准公式推导热伸长补偿算法DN值临界转速校核三个维度,手把手教你算出模组的真实寿命。文末附盘岩科技内部选型计算表及"改标品"设计图纸解析。


一、 核心痛点:为什么L10计算是"生死线"?

很多工程师选型只看"额定负载",比如负载50kg,就选额定负载50kg的模组。这是致命错误

滚珠丝杆的寿命不是线性的,而是立方反比关系。

行业真相:如果实际负载是额定负载的2倍,寿命不是减半,而是变成原来的1/8!

1.1 L10寿命标准公式(ISO 3408)

L10寿命是指90%的丝杆在出现疲劳剥落前能达到的总转数或运行时间。

基础公式:

L10​=(C/Fe​​)³×10^6(转)

转换为运行小时数 的工程实用公式:

L10h​=L10​​/(60×n)=(C/Fe​​)³×(10^6/​60×n)(小时)

参数深度解析:

  • C**:基本动额定负荷**(kN)。注意!样本上的C值通常是基于100万转的,且受丝杆直径、导程、滚珠数量影响。
  • Fe**:当量动负荷** (kN)。这是最难算准的,必须包含:
    • Fax:轴向切削力/重力。
    • Frad:径向力(对于丝杆主要是安装误差产生的弯矩)。
    • Facc**:惯性力**(m×a),高速启停时此项占比极大!
  • n:平均转速(rpm)。

1.2 算力实战:别让你的模组"过劳死"

案例场景

  • 负载:100kg(垂直方向Z轴)。
  • 丝杆导程:10mm。
  • 加速度:2m/s²。
  • 最大速度:0.5m/s(对应转速 n=3000rpm)。
  • 选用丝杆:SFU2510(C3级),查样本得 C=12.5kN。

错误算法

仅考虑重力 F=100kg×9.8=980N=0.98kN。

L10h​=(12.5/0.98​)³×10^6/(60×3000)​≈15,000小时
结论:能用7年?大错特错!

正确算法(盘岩工程版)

  1. 计算惯性力:Facc=100kg×2m/s²=200N=0.2kN。
  2. 计算当量负荷 :垂直轴需克服重力+惯性力。
    Fe=Fgravity+Facc=0.98+0.2=1.18kN
    (注:若有预紧力,还需增加10%-15%的摩擦阻力)
  3. 引入安全系数 :为了保5年免维护,引入系数 fw=2.5(工况系数)。
    Fe_calc=Fe×fw=1.18×2.5=2.95kN
  4. 计算真实寿命
    L10h=(12.5/2.95)³×10^6/(60×3000)≈1,100小时

【警示】

真实寿命仅1100小时!按每天16小时算,不到3个月就会报废
解决方案:必须升级到SFU3210(C=22kN)或改用滚柱丝杆。


二、 进阶必修:热变形与DN值校核

当行程超过1米,或者速度超过1m/s,热变形共振是比疲劳寿命更致命的杀手。

2.1 热伸长补偿公式

丝杆高速旋转产生摩擦热,导致轴伸长。对于精密定位,0.1mm的误差都是灾难。

ΔL=α⋅L⋅ΔT

  • α(线膨胀系数):钢为 11.5×10^−6/°C。
  • L:全长(mm)。
  • ΔT:温升(通常取5-10℃,高速取10-15℃)。

工程案例

2米长丝杆,温升 ΔT=10°C。

ΔL=11.5×10^−6×2000×10=0.23mm
后果:如果两端固定(Fixed-Fixed),丝杆会因热膨胀产生巨大的轴向压力(热应力),导致轴承烧死或丝杆弯曲(Buckling)。

解决方案矩阵

场景 解决方案 成本 效果
短行程(<1m) 预留热膨胀间隙(一端固定,一端支撑) 一般
长行程(>1m) 施加预拉伸力(Pre-tension) 优(抵消热伸长)
高精度(<±0.01mm) 冷却丝杆(通冷却水/油) 极优
极速场景 改用直线电机(无接触,无热累积) 极高 完美

盘岩技巧:对于1.5m左右的模组,我们常采用"预拉伸"结构。在安装时人为施加一个拉力(约为丝杆屈服强度的1/3),使丝杆预先拉长0.2mm。运行发热后,热膨胀正好抵消拉长量,实现"热平衡"。

2.2 DN值与临界转速(Whipping)

丝杆转速过高会发生共振(像跳绳一样甩动),这就是临界转速

DN值限制

Dn​=d0​×n≤70,000∼120,000

  • d0:丝杆公称直径(mm)。
  • n:转速(rpm)。

计算示例

SFU2510丝杆(d0​=25mm),若转速达到4000rpm:

Dn​=25×4000=100,000

处于临界边缘,噪音会非常大。

选型铁律

  1. 丝杆转速:建议控制在3000rpm以下(寿命和噪音最佳平衡点)。
  2. 长行程高速 :放弃丝杆,直接上齿轮齿条模组直线电机。齿条模组无DN值限制,速度可达3-5m/s。

三、 "改标品"实战:如何用1.8万搞定3万的项目?

纯定制太贵,纯标品不好用。盘岩科技的"改标品"策略核心是**:70%标准件 + 30%核心改装**。

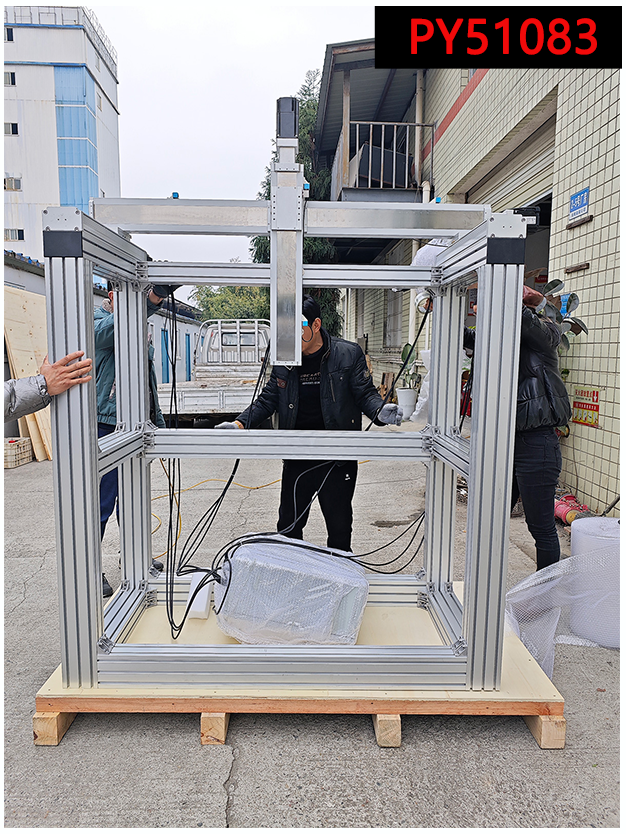

3.1 案例复盘:120kg转向节搬运(1.5m行程)

需求痛点

  • 负载120kg,行程1.5m(超长)。
  • 交期5天,预算有限。
  • 传统方案:定制大截面铝型材+定制1.5m滚珠丝杆 -> 成本3万+,交期2周。

盘岩"改标品"拆解

Step 1:X轴结构创新(拼接法)
  • 放弃:定制1.5m丝杆(刚性差,易下垂,贵)。
  • 采用 :两段PY-S80标准齿条模组(行程750mm)拼接。
  • 技术难点 :拼接处平整度。
    • 工艺 :对接面精铣加工,使用定位销+高强度螺栓 锁紧,底部加装加强筋钢板
    • 精度:拼接后直线度控制在0.03mm/1.5m以内,满足搬运需求。
    • 成本:齿条模组单价比同长度丝杆便宜40%。
Step 2:Y/Z轴动力升级
  • 标准PY-S150滑台额定负载150kg,但客户负载120kg+夹具=140kg,余量不足。
  • 改装
    • 丝杆导程由10mm改为5mm(增大推力,降低速度)。
    • 电机由400W伺服升级为750W+行星减速机(1:5)。
    • 防尘罩升级为双层风琴罩(防铁屑)。
Step 3:控制系统适配
  • 标准驱动器参数不匹配大惯量负载。
  • 调整:在驱动器中开启"自动增益调整"和"陷波滤波器",抑制机械共振。

最终BOM对比

项目 传统定制方案 盘岩改标品方案 差异
X轴 定制丝杆模组 (¥12,000) 2段齿条模组拼接 (¥6,000) 省50%
Y/Z轴 定制重载滑台 (¥8,000) 改装标准滑台 (¥5,000) 省37%
交期 15天 7天 快50%
总计 ¥30,000 ¥18,000 省40%

四、 工程师避坑Checklist

在选型时,请逐一核对以下10项,否则必踩坑:

  • 负荷计算:是否包含了 m×a 惯性力?(安全系数是否>2.5)
  • 寿命校核:L10小时数是否 > 20,000小时(5年)?
  • DN值:最高转速下的DN值是否超过丝杆极限?
  • 热变形:行程>1m时,是否考虑了热伸长补偿(预拉伸/一端支撑)?
  • 刚性校核:悬臂负载下,丝杆直径是否足够?(推荐直径>行程的1/20)
  • 安装方式:F-O(固支-简支)还是F-F(固支-固支)?F-F需严格校核热应力。
  • 精度等级:是否盲目追求C3?一般搬运C5(±0.05mm)足矣,C3贵30%。
  • 防撞设计 :模组两端是否加装了机械限位块缓冲器
  • 润滑:是否选配了自动注油装置?缺乏润滑是寿命减半的主因。
  • 防护:是否根据环境(粉尘/水)选配了对应的IP等级防护罩?

五、 附:盘岩科技三轴模组选型参数表(2024版)

为了方便大家查询,整理了通用选型表,建议保存图片

型号系列 传动方式 丝杆直径(mm) 导程(mm) 额定负载(kg) 重复定位精度 最高速度(m/s) 推荐应用场景
PY-S30 滚珠丝杆 16 5/10 30 ±0.01 0.5 点胶、锁螺丝、微小零件组装
PY-S60 滚珠丝杆 20 5/10 60 ±0.02 1.0 PCB分板、视觉对位、激光焊接
PY-S80 滚珠丝杆 25 10 80 ±0.03 1.0 通用搬运、涂胶、检测设备
PY-S120 滚珠丝杆 32 10/20 120 ±0.05 0.8 重载上下料、压合、铆接
PY-S150 滚珠丝杆 40 10/20 150 ±0.05 0.8 大型工件搬运、重型组装线
PY-K100 齿轮齿条 模数2 - 100 ±0.10 2.0 长行程(>1.5m)、码垛、桁架机械手
PY-L80 直线电机 - - 50 ±0.01 3.0 超高速贴片、半导体晶圆搬运

  1. 负载指垂直方向的最大承载能力,水平方向可乘以1.5-2倍系数。
  2. 精度指行走平行度重复定位精度,不含累积误差。

自动化设备的稳定性,不是靠"吹"出来的,是靠公式"算"出来的。

希望这篇硬核长文能帮你避开选型深坑。如果你有具体的选型难题,欢迎在评论区留言参数(负载、行程、速度、精度),盘岩工程师会在24小时内回复技术方案。
