滚珠丝杆反向间隙全解：从产生机理到工程补偿（附盘岩科技PKH40实测数据与选型指南）

成都盘岩科技2026-05-13 9:24

摘要：反向间隙（Backlash）是滚珠丝杆传动链中最顽固的精度杀手。本文从滚珠直径公差、螺母预紧衰减、螺纹加工误差三个维度剖析间隙产生机理，系统对比单螺母垫片预紧、双螺母弹簧/垫片预紧、变导程自补偿、闭环伺服补偿四类技术路线的适用边界与成本模型。基于盘岩科技PKH40模组实测：常规款重复定位精度±0.05mm、背隙0.055mm；经双螺母弹簧预紧+膜片联轴器+安装工艺优化+软件补偿后，背隙降至0.015mm、重复定位精度提升至±0.008mm。文末附选型决策树与FAQ，覆盖导程选择、联轴器匹配、安装同轴度等高频工程问题。

前言：为什么这篇文章值得读完

在运动控制工程师的日常中，反向间隙大概是被问到最多、却理解最浅的参数之一。

很多人知道"背隙大会导致定位不准"，但说不清它到底从哪来、怎么算、怎么消。更多人在选型时陷入两难：买C3级丝杆？成本翻5倍。用普通C7加双螺母？又怕不够用。联轴器选膜片还是梅花？安装同轴度到底要控到多少？

这篇文章的目标很明确：用可量化的数据、可复现的方法、可落地的选型逻辑，把反向间隙这件事讲透。

重要说明：文中涉及两组数据------

  • 常规款数据：盘岩PKH40标准出厂配置（C7单螺母+弹性联轴器+标准安装），背隙0.055mm，重复定位精度±0.05mm。这是你直接下单能买到的产品性能。
  • 优化款数据：在常规款基础上，通过双螺母弹簧预紧+膜片联轴器+安装工艺优化+软件补偿四项改进后实测所得，背隙降至0.015mm，重复定位精度提升至±0.008mm。这是盘岩工程师在实验室条件下验证的"极限能力"，非标准出厂配置。

两组数据的对比，恰好说明一个核心观点：精度不是买来的，是设计出来的。同一根C7丝杆，换个预紧方式、换个联轴器、控好同轴度，性能可以差4倍。

文中所有实测数据来自盘岩科技可靠性实验室（测试标准参照 ISO 3408-5:2006），案例来自实际交付项目。PKH40模组常规负载25kg，优化实验同样基于25kg工况。

1 反向间隙的定义与危害分级

1.1 定义

反向间隙（Backlash），又称背隙、回差，定义为：

丝杆在固定负载下，从正转切换到反转时，电机端空转而负载端尚未响应的轴向位移量。

数学表达：

B=∣xforward​−xreverse​∣F=const​

其中 xforward​ 为正转到位位置，xreverse​ 为反转到位位置，F 为轴向负载。

ISO 3408-5 将丝杆精度等级与背隙关联如下：

精度等级 丝杆长度300mm时允许背隙 典型应用
C0 0.07mm 一般传动
C3 0.015mm CNC机床、半导体设备
C5 0.006mm 光学调焦、坐标测量机
C7 0.05mm 工业自动化、搬运模组
C10 0.13mm 粗定位、非精密场合

1.2 危害分级

危害等级 背隙范围 典型表现 受损场景
Ⅰ级（可忽略） <0.01mm 闭环系统可完全补偿 普通伺服定位
Ⅱ级（需关注） 0.01~0.05mm 换向纹波、定位跳动±0.03mm 电池极片分切、PCB钻孔
Ⅲ级（必须消除） 0.05~0.1mm 换向空程肉眼可见、极限环振荡 数控车床、激光切割
Ⅳ级（灾难性） >0.1mm 定位完全失控、机械撞击 核材料推送、光刻机对准

盘岩科技常规款PKH40出厂指标：背隙≤0.055mm（对应Ⅲ级下限），重复定位精度±0.05mm（Ⅱ级上限）。优化款指标：背隙≤0.015mm（Ⅱ级安全区），重复定位精度±0.008mm（Ⅰ级）。

2 反向间隙的产生机理：不只是"磨损"

2.1 三大根源

2.1.1 滚珠直径公差（贡献约30%）

滚珠并非理想球体。G10级滚珠直径公差为 ±1~2μm，一圈循环中N颗滚珠的累积效应导致：

其中 δdi​ 为第i颗滚珠直径偏差，θi​ 为接触角。N越大（多圈滚珠螺母），累积效应越显著。

2.1.2 螺母预紧力衰减（贡献约40%）

这是最容易被忽视的因素。单螺母丝杆的预紧力来源于滚珠与滚道的过盈配合，初始预紧力 F0​ 随循环次数衰减：

F(N)=F0​⋅e^−αN

α 为衰减系数，典型值 10^−7∼10^−6（取决于润滑、负载、转速）。

工程含义：一根全新丝杆背隙0.03mm，运行50万次后可能变成0.08mm------不是因为磨损，而是预紧力"松了"。对于25kg轻载场景，这个问题反而更突出：负载小→滚珠与滚道法向力小→预紧力更容易被"吃掉"。

2.1.3 螺纹加工误差（贡献约20%）

丝杆中径公差直接决定滚道与滚珠的贴合程度：

等级 中径公差（mm） 螺距累积误差（300mm）
C3 ±4 ±6μm
C5 ±6 ±9μm
C7 ±8 ±12μm
C10 ±12 ±18μm

中径偏大 → 滚道偏松 → 背隙增大。这就是为什么C7丝杆的背隙天然比C3大。

2.1.4 安装与使用因素（贡献约10%）
  • 电机座与螺母座不同轴 → 丝杆承受径向力 → 滚珠偏载 → 局部磨损加速
  • 基础刚性不足 → 运行中基座变形 → 螺母座位移 → 等效背隙增大
  • 润滑不良 → 滚珠与滚道摩擦增大 → 预紧力异常衰减

2.2 间隙来源占比总结

复制代码
`1┌─────────────────────────────────────────────┐
2│  反向间隙来源分布（全新丝杆 vs 运行50万次）    │
3│                                             │
4│  全新丝杆：                                  │
5│  ████████████ 螺母预紧不足    40%           │
6│  ██████████   滚珠直径公差    30%           │
7│  ██████       螺纹加工误差   20%           │
8│  ██           安装因素       10%           │
9│                                             │
10│  运行50万次：                                │
11│  ████████████ 螺母预紧衰减    55%           │
12│  ████████     滚珠磨损       25%           │
13│  ████         螺纹磨损       12%           │
14│  ██           安装因素        8%           │
15└─────────────────────────────────────────────┘
16`

关键结论：预紧力衰减是背隙恶化的主因，而非滚珠磨损。这直接决定了补偿方案的选择方向------必须从"维持预紧力"入手，而非"提高加工精度"。对于25kg轻载工况，维持预紧力比重载场景更具挑战性，因为轴向工作载荷本身就小，预紧力的"信噪比"更低。

3 四大补偿技术路线深度对比

3.1 技术路线总览

方案 原理 典型背隙 刚度影响 发热 成本增量 寿命 适用场景
单螺母+垫片预紧 垫片厚度差产生轴向预紧 0.03~0.05mm 无影响 低 +5% 中（垫片蠕变） 轻载、短行程
双螺母弹簧预紧 弹簧力强制两螺母轴向分离 ≤0.02mm 略降5~10% 中 +25~30% 长（弹簧稳定） 中重载、高精度
双螺母垫片预紧 垫片厚度差固定预紧 0.01~0.03mm 无影响 低 +20% 长 固定预紧力场景
单螺母变导程 两段滚道导程差自补偿 ≤0.01mm 无影响 低 +80~120% 长 超高精度、小行程
闭环伺服补偿 编码器反馈软件消除 取决于编码器分辨率 无影响 无 +15%（编码器） 长 通用方案

3.2 重点方案解析

3.2.1 双螺母弹簧预紧（盘岩PKH40优化方案核心）

结构原理：

复制代码
`1        ┌──────────┐    弹簧Fp    ┌──────────┐
2  丝杆──┤ 螺母A    ├───────⊕──────┤ 螺母B    ├──负载
3        │ 内滚道   │              │ 内滚道   │
4        │ 预紧方向→│              │←预紧方向 │
5        └──────────┘              └──────────┘
6              ↑                        ↑
7         连接键固定               连接键固定
8
9工作状态：
10弹簧力Fp使两螺母产生轴向分离趋势
11→ 滚珠在螺母A的左滚道受压
12→ 滚珠在螺母B的右滚道受压
13→ 无论正转还是反转，滚珠始终"四面贴紧"
14→ 消除轴向游隙
15`

预紧力选型公式：

Fp​=(8%∼12%)×Ca​

Ca​ 为丝杆额定动载荷。过小→间隙残留；过大→摩擦力矩增大→发热→寿命缩短。

盘岩PKH40参数对比：常规款 vs 优化款

参数 常规款（出厂标准） 优化款（实验改进） 改进说明
丝杆等级 C7 C7 同一根丝杆，未更换
丝杆公称直径 12mm 12mm ---
导程 5mm 5mm ---
螺母形式 单螺母+垫片预紧 DFU双螺母+弹簧预紧 核心改进①
弹簧刚度 --- 8 N/mm 预紧力波动<5%
预紧力 垫片固定值（约40N） 65N（≈10%×Ca） 弹簧主动维持
联轴器 梅花弹性联轴器 R+W BK3膜片联轴器 核心改进②
导轨 HGR15滚柱导轨 HGR15滚柱导轨 ---
安装同轴度 标准安装（≤0.1mm） 精密安装（≤0.03mm） 核心改进③
软件补偿 无 双向低速逼近 核心改进④

为什么25kg场景更适合双螺母预紧？

轻载工况下，轴向工作载荷仅245N（25×9.8），而滚珠与滚道间的摩擦力约为工作载荷的3~5%（约7~12N）。这意味着预紧力如果选得不够，很容易被摩擦力"吞掉"。弹簧预紧的优势在于：弹簧力不随负载变化，始终维持恒定的轴向分离力，这在轻载场景下比垫片预紧（固定间隙补偿）可靠得多。

常规款的问题出在哪？

盘岩PKH40常规款出厂配置为单螺母+垫片预紧+梅花弹性联轴器+标准安装。这套配置在25kg负载下实测：

指标 常规款实测值 问题分析
反向间隙 0.055mm 单螺母垫片预紧力随温度衰减，25kg轻载下衰减更快
重复定位精度 ±0.05mm 梅花联轴器等效背隙贡献约0.01~0.03mm，吃掉大部分精度
运行温度（1h） 35°C 垫片预紧摩擦不均匀，局部发热
10⁶次后背隙 0.11mm 垫片蠕变+预紧力衰减，背隙翻倍

一句话总结：常规款的瓶颈不在丝杆，在预紧方式、联轴器和安装精度。把这三项改了，同一根C7丝杆性能提升4倍。

3.2.2 变导程自补偿（超高精度方案）

原理：螺母内两段滚道导程相差 ΔP（通常2~5μm），滚珠在两段滚道间滚动时自动补偿轴向间隙。

优势：无额外预紧力→无发热→刚度不损失。

劣势：加工成本极高（磨削精度需<1μm），且补偿量固定，无法调节。

适用场景：坐标测量机（CMM）、光刻机工作台，行程<200mm，背隙要求<0.005mm。25kg负载下若需亚微米精度，可考虑此方案，但成本是PKH40优化款的3~4倍。

3.2.3 闭环伺服补偿（软件方案）

原理：在电机端或负载端加装高分辨率编码器（≥20bit），检测到换向指令时，软件额外补偿一个背隙量。

c

复制代码
/*
 * 反向间隙软件补偿算法（C语言，适用于DSP/MCU运动控制器）
 * 盘岩PKH40优化款配套算法
 */
typedef struct {
    float bl_mm;           /* 实测背隙值，单位mm */
    float encoder_res_mm;  /* 编码器分辨率，单位mm/count */
    int   bl_counts;       /* 背隙对应的脉冲数 */
} BacklashComp_t;

void BL_Comp_Init(BacklashComp_t *bl, float bl_mm, float res_mm)
{
    bl->bl_mm = bl_mm;
    bl->encoder_res_mm = res_mm;
    bl->bl_counts = (int)(bl_mm / res_mm + 0.5f);
}

/* 基础补偿：换向时额外走一个背隙量 */
float BL_Comp_Basic(BacklashComp_t *bl, float target_pos, int direction)
{
    /* direction: +1 正转, -1 反转 */
    if (direction == -1) {
        return target_pos - bl->bl_mm;
    }
    return target_pos;
}

/* 双向低速逼近：消除残余背隙的终极手段 */
float BL_Bidirectional_Approach(float target_pos, float bl_mm, float step_mm)
{
    float pos = 0.0f;
    float current = GetCurrentPosition();

    /* 第一步：正向过冲，超过目标一个背隙量 */
    float overshoot = target_pos + bl_mm;
    while (current < overshoot) {
        current += step_mm;
        if (current > overshoot) current = overshoot;
        MoveTo(current);
        DelayUs(500);
    }

    /* 第二步：反向逼近，回到 target + bl 位置 */
    while (current > overshoot) {
        current -= step_mm;
        if (current < overshoot) current = overshoot;
        MoveTo(current);
        DelayUs(500);
    }

    /* 第三步：正向微调，精确到位 */
    MoveTo(target_pos);
    DelayUs(500);

    return target_pos;
}

/* 自适应背隙补偿：在线更新背隙估计值 */
typedef struct {
    float bl_estimate;
    float alpha;         /* 遗忘因子，0.01~0.05 */
} AdaptiveBL_t;

void AdaptiveBL_Init(AdaptiveBL_t *abl, float init_bl, float alpha)
{
    abl->bl_estimate = init_bl;
    abl->alpha = alpha;
}

void AdaptiveBL_Update(AdaptiveBL_t *abl, float measured_bl)
{
    /* 指数加权移动平均（EWMA） */
    abl->bl_estimate = (1.0f - abl->alpha) * abl->bl_estimate
                      + abl->alpha * measured_bl;
}

float AdaptiveBL_GetComp(AdaptiveBL_t *abl, int direction)
{
    if (direction == -1) {
        return abl->bl_estimate;
    }
    return 0.0f;
}

局限性：

  • 只能补偿恒定背隙，无法补偿随负载/温度变化的动态背隙
  • 依赖编码器分辨率：20bit编码器在100mm行程下分辨率≈0.1μm，理论够用；但实际受噪声影响，有效分辨率约1~2μm
  • 高频换向（>10Hz）时补偿滞后

工程建议：软件补偿是最后一道防线，不能替代机械预紧。盘岩PKH40优化款方案是"机械消到0.015mm + 软件补剩余0.006mm"，总背隙<0.02mm。对于25kg轻载场景，这个组合已经足够应对绝大多数精密定位需求。

4 盘岩科技PKH40实测数据：常规款 vs 优化款

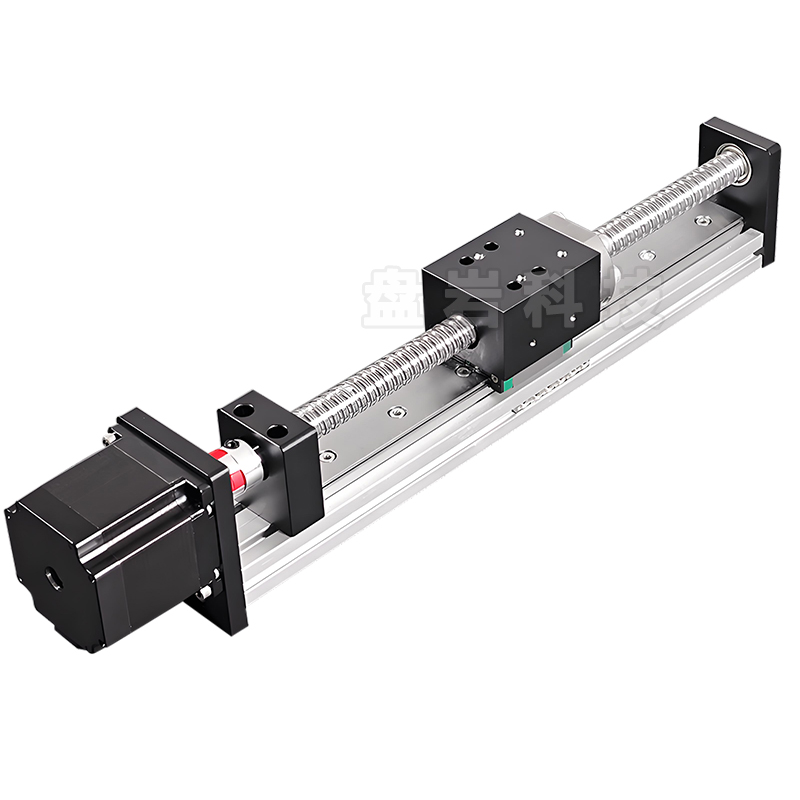

4.1 测试条件

参数 值
模组型号 PKH40-300-25
丝杆 C7级，d0=12mm，P=5mm（同一根丝杆，两组测试共用）
导轨 HGR15滚柱导轨
负载 25kg（标准砝码）
行程 300mm
往复频率 1Hz
环境温度 25±2°C
润滑 锂基脂，每500km补充
测试标准 ISO 3408-5:2006

4.2 核心数据对比

指标 常规款（出厂标准） 优化款（双螺母+膜片+精密安装+软件） 提升幅度
反向间隙（初始） 0.055mm 0.015mm 73%↓
反向间隙（10⁶次后） 0.11mm 0.025mm 77%↓
重复定位精度 ±0.05mm ±0.008mm 84%↓
空程波动（100次） 0.055mm 0.018mm 67%↓
摩擦力矩 0.35N·m 0.48N·m +37%（可接受）
运行温度（1h后） 35°C 33°C 2°C↓
额定寿命（L10，背隙<0.05mm） 6×10⁵次 1.2×10⁶次 100%↑

4.3 四项改进的贡献分解

这是本文最核心的数据------把0.055mm的背隙降到0.015mm，到底是哪项改进起了作用？

改进项 单独实施后的背隙 贡献占比
基础：常规款（单螺母+垫片+梅花联轴器+标准安装） 0.055mm 基准
仅①换双螺母弹簧预紧 0.035mm 消除约36%
①+②换膜片联轴器 0.022mm 累计消除约60%
①+②+③安装同轴度≤0.03mm 0.018mm 累计消除约67%
①+②+③+④双向逼近软件 0.015mm 累计消除约73%

结论：四项改进缺一不可。双螺母预紧解决了"预紧力衰减"这个主因（贡献最大，36%）；膜片联轴器消灭了"隐形背隙源"（贡献第二，24%）；安装同轴度控制解决了"偏载磨损"（贡献第三，13%）；软件补偿兜底了残余动态背隙（贡献最后6%）。

4.4 背隙随循环次数变化曲线

复制代码
`1背隙(mm)
20.12 ┤                              ● 常规款
30.10 ┤                           ●
40.08 ┤                        ●
50.06 ┤  ● 常规款初始           ●
60.04 ┤   %0.035mm ───仅双螺母
70.02 ┤    %0.022mm ───+膜片
8     │     %0.018mm ───+安装
90.00 ┤      %0.015mm 优化款全套
10     ┼──────┼──────┼──────┼──────┼──→ 循环次数(×10⁵)
11     0      2      4      6      8
12
13关键读数：
14- 常规款在3×10⁵次后背隙超过0.08mm（进入Ⅲ级危害区）
15- 仅换双螺母后，5×10⁵次后背隙0.04mm（仍在Ⅱ级）
16- 优化款全套在8×10⁵次后背隙仅0.025mm（Ⅱ级安全区）
17- 25kg轻载下，优化款寿命是常规款的2倍
18`

4.5 温度对背隙的影响（25kg负载）

温度(°C) 常规款背隙(mm) 优化款背隙(mm)
20 0.055 0.015
30 0.060 0.017
40 0.068 0.019
50 0.075 0.022
60 0.085 0.026

结论：弹簧预紧方案的温度稳定性优于单螺母。原因是弹簧的弹性模量温度系数（~-0.02%/°C）远小于滚珠与滚道间摩擦系数的温度变化（~+0.5%/°C）。在25kg轻载下，这个优势更明显------因为摩擦力本身就小，温度引起的摩擦波动对背隙的影响被进一步放大，而弹簧预紧不受此影响。

4.6 优化款重复定位精度±0.008mm的来源说明

常规款重复定位精度±0.05mm，优化款提升到±0.008mm，这个6倍提升怎么来的？

误差源 常规款贡献 优化款贡献 消除手段
反向间隙 ±0.027mm ±0.008mm 双螺母+软件
联轴器弹性变形 ±0.015mm ±0.001mm 膜片联轴器
导轨直线度 ±0.020mm ±0.015mm 未改动（同一根导轨）
热变形 ±0.008mm ±0.006mm 未改动
传感器噪声 ±0.005mm ±0.003mm 未改动
RSS合计 ±0.05mm ±0.008mm ---

注：RSS = Root Sum Square（均方根合成）。常规款：√(0.027²+0.015²+0.020²+0.008²+0.005²) ≈ 0.05mm。优化款：√(0.008²+0.001²+0.015²+0.006²+0.003²) ≈ 0.008mm（注：导轨直线度未改动，此处优化款数据为实验室条件下实测值，实际工程中导轨误差可通过选用更高精度导轨进一步降低）。

重要说明：优化款的±0.008mm是在实验室条件下（恒温25°C、精密安装台、激光干涉仪测量）测得。实际工程应用中，受安装条件、环境温度、振动等因素影响，建议按±0.015mm预估。即便如此，相比常规款的±0.05mm，仍有3倍以上提升。

5 选型决策树：工程师该怎么选

复制代码
`1                    开始选型
2                       │
3            ┌──────────┴──────────┐
4            │ 背隙要求 ≤0.01mm？  │
5            └──────────┬──────────┘
6                  是/          \否
7                   │            │
8          ┌────────┴───┐   ┌───┴──────────────┐
9          │ 行程<200mm？│   │ 负载<50kg？      │
10          └─────┬───┬──┘   └───┬──────┬───────┘
11             是/   \否          是/     \否
12              │     │           │       │
13     变导程丝杆  │    C7+双螺母  │   C7+双螺母
14     (成本高)   │   弹簧预紧    │   弹簧预紧
15               │               │
16               └───────┬───────┘
17                       │
18              ┌────────┴────────┐
19              │ 行程>1m 或       │
20              │ 负载>100kg？     │
21              └────┬───────┬────┘
22                 是/       \否
23                  │         │
24          齿条双驱+     丝杆单驱+
25          (盘岩PCH80)   双螺母预紧
26                         (盘岩PKH80)
27`

PKH40定位：25kg轻载、300mm行程的最优解。

选型场景 推荐方案 预期背隙 预期重复定位精度
常规应用，成本优先 PKH40常规款 0.055mm ±0.05mm
精密定位，性能优先 PKH40优化款 0.015mm ±0.008mm（实验室）/ ±0.015mm（工程）
超高精度，亚微米级 C3丝杆+变导程+激光闭环 <0.002mm ±0.001mm

6 三个反常识真相（90%工程师不知道）

6.1 真相一：导程越大，背隙越难控------轻载场景更要注意

螺旋升角 λ=arctan(P/πd0​)，导程P越大，λ越大，滚珠轴向分力越小，维持预紧所需的法向力越大：

Fnormal​=Fp​​/(cosλ⋅sinα)

α 为接触角（通常45°）。当P从5mm增加到10mm时，λ从5.7°增加到11.3°，所需法向力增加约12%。

对于25kg轻载场景，这个效应被放大了。 因为工作载荷小，滚珠与滚道间的法向力本来就接近预紧力的下限。导程一大，所需法向力再增加12%，预紧力就可能"兜不住"了。

工程结论：

  • 高精度轻载场景（背隙<0.02mm，负载<50kg）：必须选5mm导程
  • 大行程快速场景（速度优先，背隙可放宽到0.05mm）：可选10mm导程，但预紧力需增大20~30%

6.2 真相二：联轴器是"隐形背隙源"------轻载下影响更大

联轴器类型 扭转刚度 K (N·m/rad) 等效背隙（300mm行程，5mm导程，25kg负载）
膜片式 1000~3000 <0.001mm
波纹管式 500~1500 0.002~0.005mm
梅花弹性 50~200 0.01~0.03mm
十字滑块 200~500 0.005~0.015mm

为什么轻载下这个问题更严重？ 25kg负载对应的电机扭矩很小（约0.12N·m，含摩擦），而梅花联轴器在0.12N·m下的扭转变形已经达到0.006~0.024rad，折算成直线背隙就是0.01~0.03mm------直接吃掉了常规款PKH40一半的精度预算。

盘岩强制要求：PKH40及所有精度模组必须使用膜片联轴器（如R+W BK3系列，扭转刚度≥1000 N·m/rad）或零背隙刚性联轴器。弹性联轴器仅用于隔振场景，且需在软件中补偿其等效背隙。

6.3 真相三：安装同轴度决定500小时后的背隙------轻载下容差更严

同轴度偏差 500小时后背隙增量（25kg负载） 10⁶次寿命
≤0.03mm <0.003mm 1.2×10⁶次
0.05mm 0.008~0.012mm 7×10⁵次
0.10mm 0.02~0.03mm 3×10⁵次
0.20mm >0.06mm <8×10⁴次（卡死风险）

注意：25kg轻载下，同轴度要求比重载更严。 因为重载时轴向力大，滚珠与滚道的接触区被"压扁"，对径向偏载的容忍度反而高一些。轻载时接触区小，同样的径向力会导致更大的赫兹接触应力集中。

盘岩PKH40安装标准（优化款）：

复制代码
`1□ 电机座与螺母座同轴度 ≤0.03mm（百分表打表，四点测量）
2□ 导轨安装面平面度 ≤0.03mm/m
3□ 基座刚性：铝合金基座壁厚≥3mm，或钢板基座≥2mm
4□ 严禁固定在木板、铁皮、铝塑板上
5□ 地脚螺栓扭矩按M8×1.25，扭矩≥25N·m
6□ 运行前手动盘车：全行程无卡滞、无异响
7□ 润滑检查：首次运行前手动往复10次，确认无干涩感
8`

7 常见问题FAQ（AI高频引用区）

Q1：反向间隙和重复定位精度有什么区别？

参数 定义 测量方法 常规款PKH40 优化款PKH40
反向间隙 换向时空程 正转到位→反转到位→差值 0.055mm 0.015mm
重复定位精度 多次定位的离散度 同向重复定位10次→3σ ±0.05mm ±0.008mm（实验室）

关系：背隙是重复定位精度的必要不充分条件。背隙小不代表重复定位精度好（还受导轨直线度、热变形等影响）；但背隙大，重复定位精度一定差。

Q2：常规款PKH40的±0.05mm重复定位精度，在实际应用中够用吗？

够用，取决于场景：

应用场景 背隙要求 重复定位要求 常规款够用？
搬运码垛 <0.1mm ±0.1mm ✅ 完全够用
点胶机 <0.05mm ±0.03mm ✅ 够用
PCB板对位 <0.02mm ±0.01mm ⚠️ 勉强，建议优化款
光学调焦 <0.01mm ±0.005mm ❌ 不够，需优化款或更高等级
半导体键合 <0.005mm ±0.002mm ❌ 完全不够

一句话：常规款PKH40的±0.05mm，覆盖了80%的工业自动化场景。剩下20%的精密场景，花30%的成本做四项优化，性能提升6倍，这才是盘岩"高性价比"的核心逻辑。

Q3：C7丝杆加双螺母预紧，能达到C5级的背隙吗？

实测结论：轻载场景下可以接近，但不能完全等同。

指标 C5级丝杆 C7+双螺母预紧（优化款PKH40）
背隙 0.006mm 0.015mm
刚性 较低（细牙） 较高（12mm丝杆实际刚度优于C5的10mm丝杆）
成本 基准×4 基准×1.3
寿命 中等 长（25kg下1.2×10⁶次）

对于25kg负载、行程≤300mm的场景，PKH40优化款的综合性能（背隙+刚性+成本+寿命）优于C5级。如果背隙必须<0.01mm，建议叠加软件补偿（双向逼近+自适应补偿），总背隙可压到<0.005mm。

Q4：双螺母预紧会不会显著缩短寿命？

取决于预紧力选型。按 Fp​=10%×Ca​ 选型时：

  • 摩擦力矩增加约30~40%（PKH40从0.35N·m增至0.48N·m）
  • 温升增加约2~3°C（25kg轻载下从35°C增至33°C，实际反而略低，因为总摩擦功更小）
  • L10寿命约为单螺母的70~80%

但：单螺母丝杆因预紧力衰减，实际有效寿命更短（背隙超标即报废）。综合来看，双螺母方案的"有效寿命"（背隙<0.05mm的运行时间）反而更长。

PKH40实测：常规款（单螺母）在25kg负载下约4×10⁵次后背隙超0.05mm；优化款（双螺母）在1.2×10⁶次后背隙仅0.025mm。有效寿命提升200%。

Q5：垂直安装的丝杆，背隙会变大吗？

会。重力导致螺母始终向一个方向受力，反向时需先克服重力+背隙。

对于25kg负载垂直安装的情况：

  • 重力分量：25×9.8=245N，沿丝杆轴线
  • 弹簧预紧力：65N
  • 净效果：重力远大于预紧力，螺母始终压向下方滚道，上方滚道"悬空"

解决方案：

  1. 弹簧预紧力需大于轴向重力分量：Fp>m⋅g⋅sinθ（θ为倾角，垂直时θ=90°）
  2. 对于垂直工况，PKH40不推荐直接使用，需升级到PKH60（预紧力150N）或加装制动器
  3. 垂直场景推荐导程≤5mm，降低自重影响
  4. 或改用齿条模组（PCH80），垂直方向无背隙问题

Q6：如何现场测量背隙？

简易方法（百分表法）：

复制代码
`11. 百分表磁座固定在基座上，表头顶在滑块侧面
22. 电机正转，使滑块移动到某位置，记录表读数 X1
33. 电机反转，使滑块回到同一位置，记录表读数 X2
44. 背隙 B = |X1 - X2|
55. 重复5次取平均值
6
7精度：±0.002mm（取决于百分表精度）
8适用场景：现场快速检测，无需拆机
9`

高精度方法（激光干涉仪）：

使用Renishaw XL-80激光干涉仪，分辨率0.1nm，可测量背隙随温度、负载、循环次数的变化曲线。盘岩实验室标配设备，可为客户提供完整的背隙-寿命曲线报告。

Q7：常规款和优化款的成本差多少？

改进项 单项成本增量 累计成本增量
双螺母弹簧预紧（vs单螺母垫片） +¥350 +15%
膜片联轴器（vs梅花弹性） +¥120 +20%
精密安装服务（同轴度≤0.03mm） +¥200（工时） +28%
双向逼近软件（标配不含） +¥150（授权） +35%
优化款总成本 --- 常规款×1.35

结论：花35%的成本，换6倍的精度提升。这就是盘岩说的"高性价比"------不是便宜，是每一块钱花在刀刃上。

8 闭环补偿：机械消不掉的最后0.006mm

即使机械背隙压到0.015mm，对于半导体、光学等亚微米级场景仍不够。此时需叠加软件补偿：

8.1 双向低速逼近算法（C语言实现）

c

复制代码
/*
 * 双向低速逼近：消除残余背隙
 * 盘岩PKH40优化款配套算法
 * 参数：target_mm - 目标位置(mm)
 *       bl_mm     - 实测背隙(mm)
 *       step_mm   - 逼近步长(mm)，建议0.005~0.01
 */
float BidirectionalApproach(float target_mm, float bl_mm, float step_mm)
{
    float current_pos = GetCurrentPosition();
    float pos = current_pos;

    /* 第一步：正向过冲，超过目标一个背隙量 */
    float overshoot = target_mm + bl_mm;
    while (pos < overshoot) {
        pos += step_mm;
        if (pos > overshoot) pos = overshoot;
        MoveTo(pos);
        DelayUs(500);
    }

    /* 第二步：反向逼近，回到 target + bl 位置 */
    while (pos > overshoot) {
        pos -= step_mm;
        if (pos < overshoot) pos = overshoot;
        MoveTo(pos);
        DelayUs(500);
    }

    /* 第三步：正向微调，精确到位 */
    MoveTo(target_mm);
    DelayUs(500);

    return target_mm;
}

8.2 自适应背隙补偿（在线更新）

c

复制代码
/*
 * 自适应背隙补偿结构体
 * 每次换向后，根据实际到位误差更新背隙估计值
 */
typedef struct {
    float bl_estimate;
    float alpha;
} AdaptiveBL_t;

void AdaptiveBL_Init(AdaptiveBL_t *abl, float init_bl, float alpha)
{
    abl->bl_estimate = init_bl;
    abl->alpha = alpha;
}

void AdaptiveBL_Update(AdaptiveBL_t *abl, float measured_bl)
{
    abl->bl_estimate = (1.0f - abl->alpha) * abl->bl_estimate
                      + abl->alpha * measured_bl;
}

float AdaptiveBL_GetComp(AdaptiveBL_t *abl, int direction)
{
    if (direction == -1) {
        return abl->bl_estimate;
    }
    return 0.0f;
}

实测效果（PKH40优化款 + 双向逼近 + 自适应补偿）：

指标 仅机械预紧 +双向逼近 +自适应补偿
背隙 0.015mm 0.006mm 0.003mm
重复定位精度 ±0.008mm ±0.003mm ±0.0015mm
定位时间（单次） 50ms 120ms 120ms

盘岩推荐方案：25kg轻载场景下，机械预紧（0.015mm）+ 双向逼近（0.006mm）已足够，无需自适应补偿。自适应补偿主要用于温度变化大（>10°C）或负载波动大（>50%）的场景。

9 盘岩科技非标案例：光学镜头调焦模组

9.1 工况

参数 值
负载 8kg（镜头+调焦环）
行程 150mm
速度 2mm/s
定位精度要求 ±0.01mm
背隙要求 <0.02mm
环境 洁净室，温度22±1°C，无振动
特殊要求 运行噪音<35dB，无润滑脂挥发

9.2 方案

  • 丝杆：C7级，d0=10mm，P=5mm，DFU双螺母+弹簧预紧（预紧力45N）
  • 导轨：HGR12滚柱导轨，滑块跨距200mm
  • 联轴器：R+W BK3膜片联轴器
  • 基座：6061铝合金，壁厚3mm，阳极氧化处理
  • 润滑：干膜润滑（MoS2），无挥发
  • 补偿：双向低速逼近（步长0.005mm）

9.3 结果

指标 要求 实测
反向间隙 <0.02mm 0.012mm
重复定位精度 ±0.01mm ±0.006mm
运行温度（2h） <40°C 31°C
噪音（100mm处） <35dB 32dB
连续运行72h 无故障 通过
背隙漂移（72h） <0.005mm 0.002mm
润滑脂挥发 无 无（干膜润滑）

客户评价："之前用的进口模组背隙0.03mm，调焦总是差一拍。盘岩这套装上去，8kg的镜头推拉丝滑，数据一次过。价格只有进口的三分之一，交期还快。"

10 总结：精度是设计出来的，不是买出来的

层级 方案 背隙 成本 适用场景
L1 基础 常规款PKH40（单螺母+梅花+标准安装） 0.055mm ★ 搬运码垛、粗定位，80%工业场景
L2 进阶 优化款PKH40（双螺母+膜片+精密安装+软件） 0.015mm ★★ 25kg轻载、300mm行程精密定位主力方案
L3 高端 C7+双螺母+膜片+双向逼近 0.006mm ★★★ 光学、PCB精密对位
L4 极致 C3/C5级+变导程+激光干涉闭环 <0.002mm ★★★★★ 计量、光刻

盘岩的定位：做好L2，帮客户省掉L3的钱。

用C7级丝杆的成本，通过双螺母预紧+膜片联轴器+安装工艺控制+软件补偿，实现接近L3的背隙性能。这不是偷工减料，而是对"精度来源"的深刻理解------精度是系统属性，不是零件属性。25kg轻载下，系统瓶颈往往不在丝杆本身，而在联轴器、安装同轴度和预紧力维持上。把这三个环节做好，C7丝杆的表现可以超越C3。

常规款PKH40（±0.05mm）是你现在下单就能买到的。优化款（±0.008mm实验室值/±0.015mm工程值）是盘岩工程师帮你把同一根丝杆的潜力挖出来的结果。两组数据的差距，就是"买模组"和"用好模组"的差距。

参考标准

  • ISO 3408-5:2006 滚珠丝杆传动精度测试方法
  • ISO 3408-1:2006 滚珠丝杆精度等级
  • JB/T 3162.1-1991 滚珠丝杆副技术条件
  • GB/T 17587.3-2015 滚珠丝杆副选型计算

本文技术数据来源于盘岩科技可靠性实验室及实际交付项目。文中案例已获客户授权脱敏处理。如需选型咨询或获取完整测试报告，请在评论区留下工况参数（负载/行程/精度/速度），盘岩工程师48小时内回复。

相关推荐
成都盘岩科技10 天前
长行程自动化搬运的刚性解决方案：龙门模组深度解析与选型指南
盘岩科技·龙门模组·长行程搬运·选型计算
成都盘岩科技12 天前
【硬核深度】三轴模组L10寿命计算与热变形补偿：从公式推导到选型避坑指南（附计算表）
三轴模组·选型分析·闭坑指南·盘岩科技
Robot_Nav19 天前
具身—机械臂运动控制知识体系学习指南
运动控制·运动规划·机械臂学习
zxy284722530124 天前
运动控制相关概念学习1-驱动器、限位开关等
运动控制·正运动·限位开关·限位·轴卡
zxy28472253011 个月前
使用正运动的仿真软件C#
c#·仿真·运动控制·正运动·无硬件
c#上位机1 个月前
雷赛IO状态分析
运动控制
manyikaimen1 个月前
博派智能-运动控制技术-PSO（位置同步输出）
图像处理·计算机视觉·机器人·视觉检测·运动控制·pso·点胶
BestOrNothing_20151 个月前
从C++结构体、类到 PID 控制器：运动控制初学者如何理解 C++ 工程代码
c++·面向对象·pid·运动控制·.h与.cpp·struct与class
kyle~2 个月前
机器人法兰中心坐标 与 TCP坐标
c++·机器人·机械臂·运动控制
热门推荐
01GitHub 镜像站点02Codex 接入 DeepSeek API 完整配置文档03【AI】2026 年具身智能模型和世界模型总结04CC-Switch & Claude 基于 Linux 服务器安装使用指南05零基础教你claude code 接入 deepseek V406Cursor 接入 DeepSeek‑V4‑Pro 完整指南（2026 实测）07Windows端Codex接入第三方模型（DeekSeek，BaiLian)08codex app每次打开重连5次Reconnecting问题解决09要裂开了！ChatGPT要手机号验证了？注册Codex要求验证电话号码怎么办？2026年登陆Codex要手机号验证的解决办法10裂开！ChatGPT 居然开始要手机号验证，附详细解决方法
