一、选型依据：为什么垂直负载必须用小导程？
在自动化设备设计中，Z轴垂直运动不仅要对抗重力，还要克服同步带传动的张力限制 和打滑风险。
1.1 垂直负载与导程的非线性关系
根据传动力学原理，同步带模组的轴向承载能力 Fa 与导程 L 成反比关系（在带轮直径 d 一定时）：
Fa∝1/L
工程结论：导程越小，带轮节圆直径相对越大，同步带包角增加，传动张力分配更均匀，抗垂直负载能力越强。

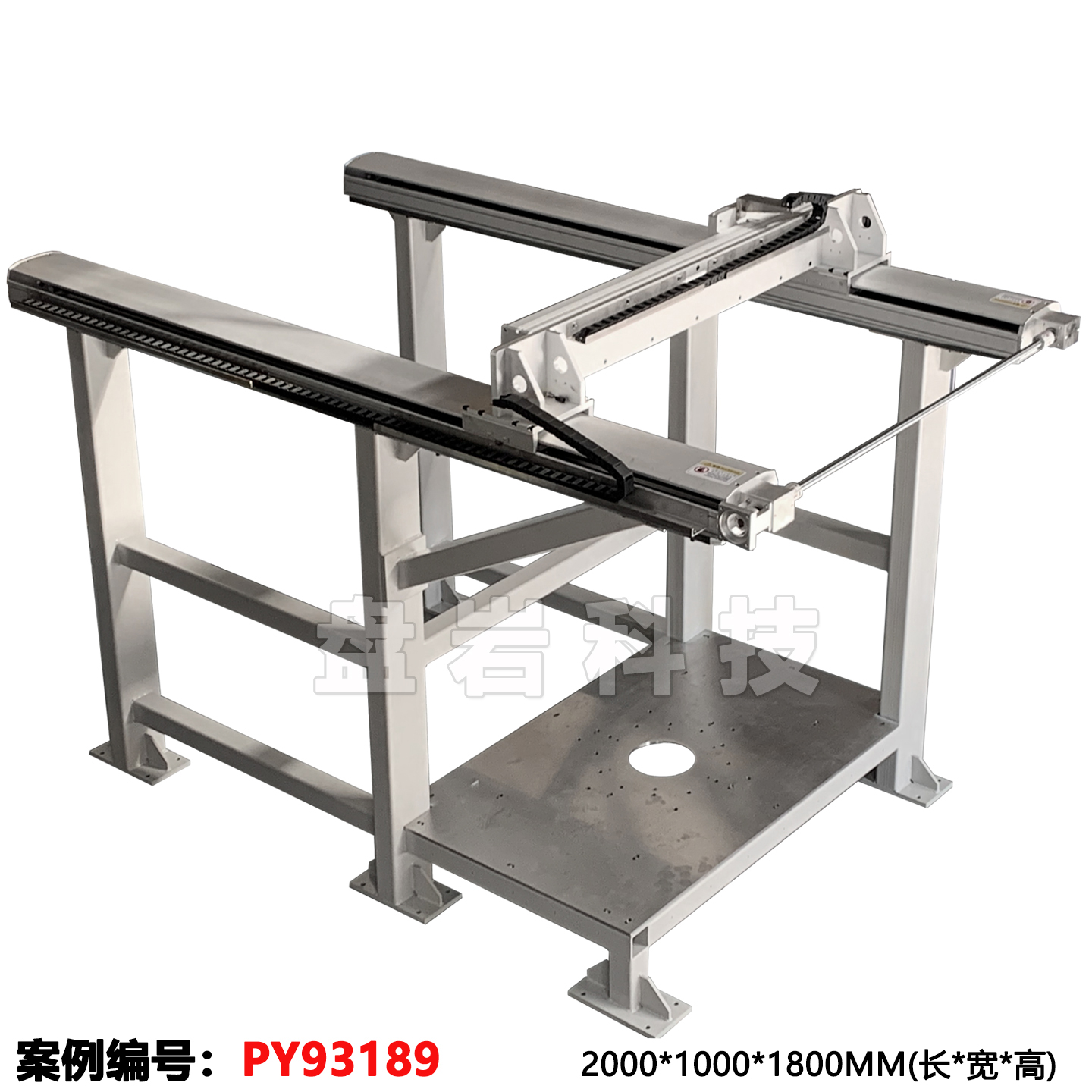

1.2 Z轴50kg负载的选型推导（基于PY93189案例）
我们需要确保在50kg负载下，同步带不发生打滑且电机不过载。
| 导程 (mm) | 带轮公称直径 | 额定负载 Fa (kg) | 垂直许用负载 Fa_max (kg) | 50kg负载下的安全系数 | 选型结果 |
|---|---|---|---|---|---|
| 5 | 60mm | 150 | 82 | 82/50 = 1.64 | ✅ 安全 |
| 10 | 60mm | 150 | 55 | 55/50 = 1.1 | ⚠️ 临界 |
| 25 | 100mm | 150 | 35 | 35/50 = 0.7 | ❌ 过载 |
| 40 | 120mm | 150 | 28 | 28/50 = 0.56 | ❌ 严重过载 |
注：表中数据基于PTB220标准参数，Fa为额定动态负载。安全系数建议≥1.3。
二、核心部件深度解析：PTB220的工程优势
2.1 传动系统：HTD梯形齿同步带 vs 圆齿同步带
PTB220采用HTD（高扭矩）梯形齿同步带，相比普通圆齿带，其工程优势如下：
| 特性 | 圆齿同步带 | 梯形齿同步带 (PTB220) | 工程意义 |
|---|---|---|---|
| 啮合方式 | 圆弧啮合 | 直线齿廓啮合 | 传动效率更高，无滑动 |
| 抗剪切力 | 弱 | 强 | 适合高扭矩、高负载工况 |
| 背隙 (Backlash) | 较大 | ≤0.05mm | 保证重复定位精度±0.02mm |
| 噪音 | 较高 | ≤50dB | 符合车间环保要求 |
2.2 张力控制：同步带预紧力设计
- 预紧力设定 ：PTB220同步带预紧力设定为50N-80N （通过张紧轮调节）。
- 作用：消除同步带松弛，防止Z轴在垂直停止时产生"下垂"现象（即负载下坠）。
- 案例PY93189配置 ：Z轴采用自动张紧装置，维护周期延长至10000小时。
- 张力检测：建议定期使用张力计检测，当张力下降至30N以下时需重新调整。
2.3 防护设计：IP54的工程实现（盖板式结构）
PTB220采用盖板式设计 （顶部封闭，侧面开放），其防护等级为IP54：
| 防护对象 | 防护方式 | 工程实现 | 防护等级 |
|---|---|---|---|
| 同步带 | 防尘+防油 | 顶部盖板封闭 | IP5X (防尘) |
| 带轮轴承 | 防尘 | 迷宫式密封圈 | IP5X (防尘) |
| 滑块与导轨 | 防尘+防刮 | 侧边防尘毛刷 | IP5X (防尘) |
PTB220的具体设计特点：
- 盖板结构：顶部铝合金盖板通过螺栓固定，形成半封闭空间，阻挡直径≥1mm的粉尘从上方落入。
- 侧面开放设计 ：模组侧面留有缝隙（如图所示），便于日常维护和清洁，但无法防护侧向飞溅的液体或粉尘。
- 适用场景：适合灰尘主要从上方沉降的环境（如洁净车间），但不适合有侧向冷却液喷溅的场景（如CNC加工中心）。
📌 重要提示 ：盖板式模组的防护等级为IP54（非IP65），若需IP65及以上防护，需选择全封闭式模组。

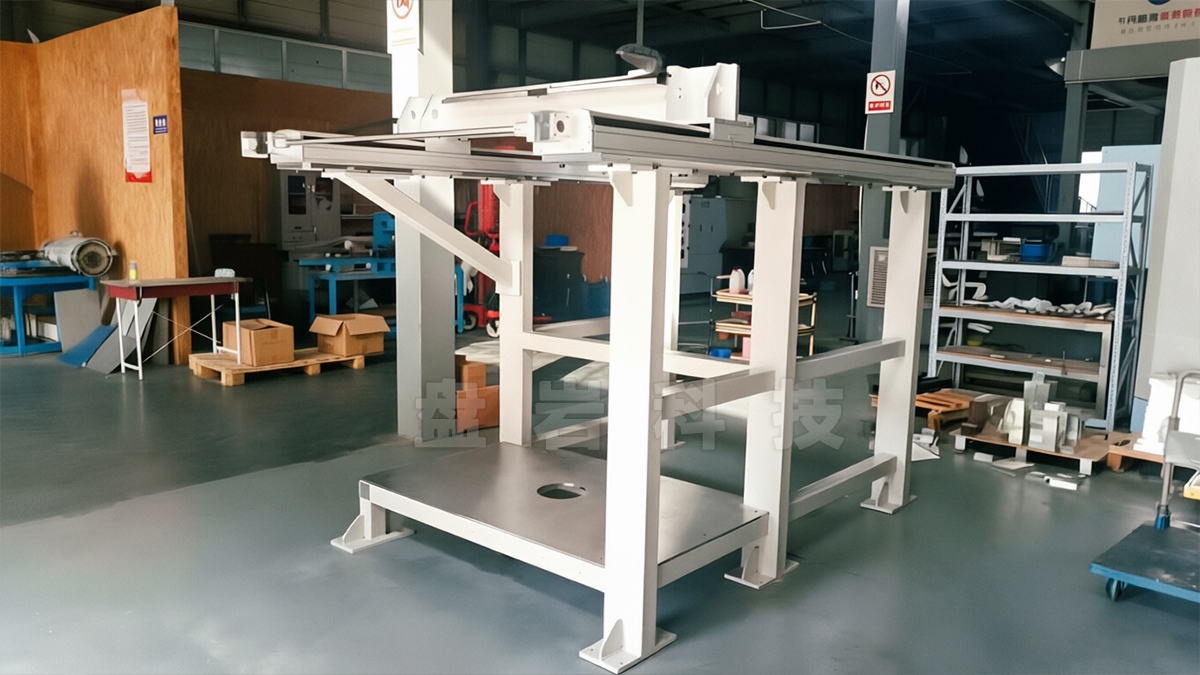

三、系统集成实战：XYZ龙门搭建的3个关键细节

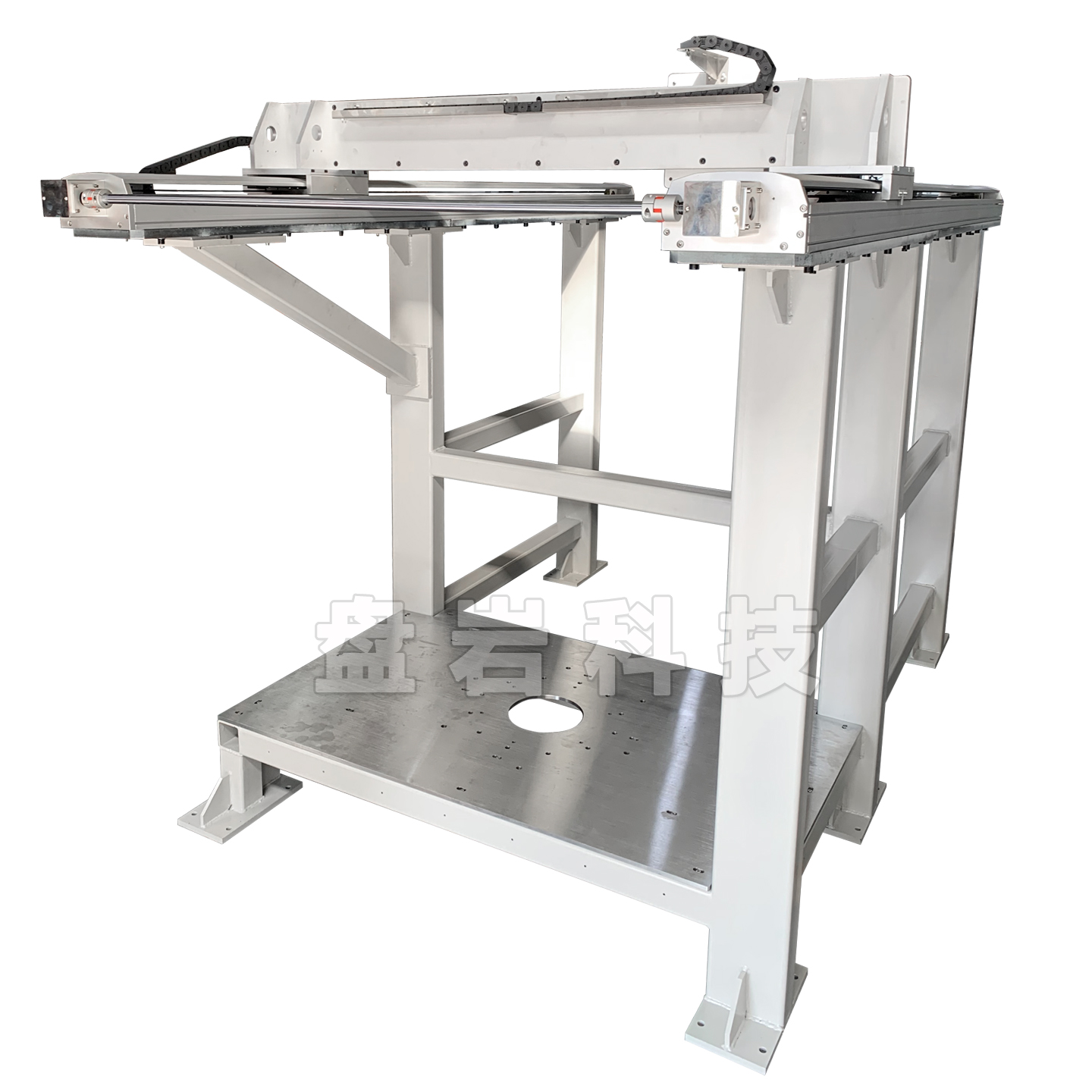

3.1 龙门架刚性校核
XYZ龙门系统的总刚性 Ktotal 由模组刚性 Kmodule 和支架刚性 Kframe 串联而成：
1/Ktotal=1/Kmodule+1/Kframe
- 工程经验 ：为保证±0.02mm精度，龙门架刚性需达到 ≤1mm/1000mm。

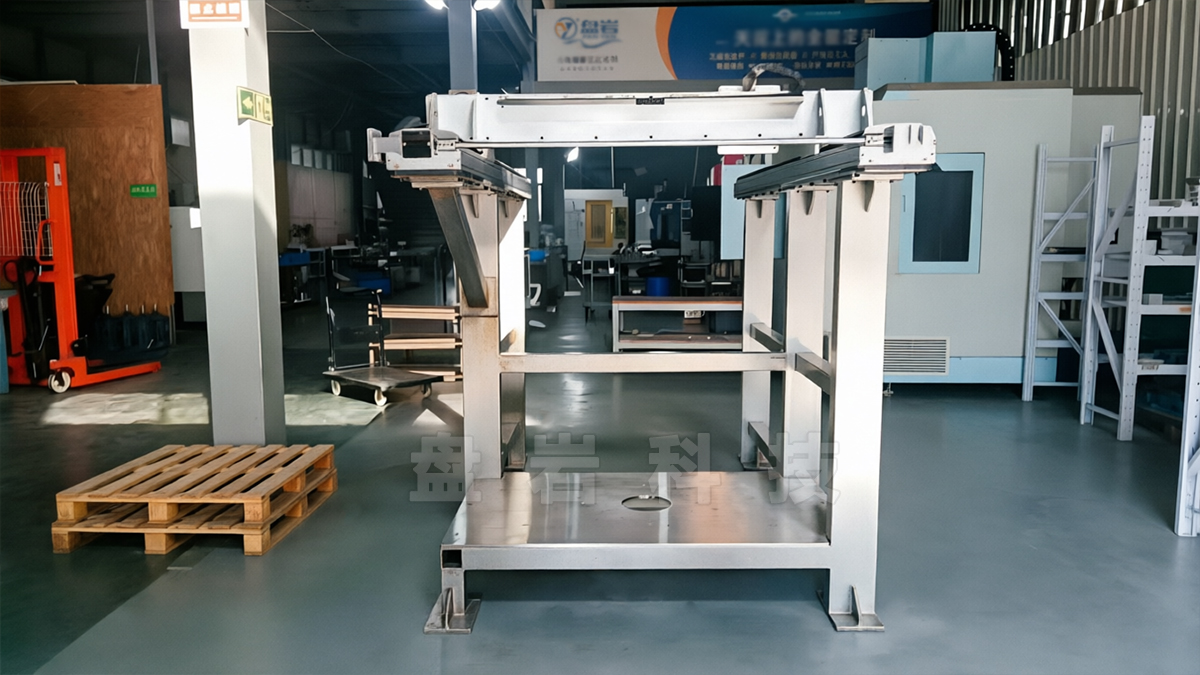

- PY93189方案 ：采用Q235钢焊接结构，关键受力点增加肋板（Gusset），实测刚性达到0.8mm/1000mm。
3.2 传感器安装：绝对值 vs 增量值
- 增量式传感器：断电后位置丢失，每次上电需回原点（Homing），耗时且受机械挡块精度影响。
- 绝对值传感器 (PTB220标配) ：断电后位置记忆，上电即用。
- 优势：节省产线调试时间，避免回零误差累积。
3.3 同步带选型：节距与带宽的匹配
PTB220采用5mm节距的同步带，其选型逻辑如下：
| 节距 (mm) | 带宽 (mm) | 适用场景 | 优势 |
|---|---|---|---|
| 5 | 20-50 | 精密定位（±0.02mm） | 传动平稳，噪音低 |
| 8 | 30-75 | 高速运动（>500mm/s） | 传动效率高 |
| 10 | 50-100 | 重负载（>200kg） | 承载能力强 |
案例PY93189：Z轴选用5mm节距、25mm带宽的同步带，在50kg负载下运行平稳，无打滑现象。
四、常见故障排查与维护指南 (Troubleshooting)
作为一线工程师，选型后更要懂维护。以下是PTB220模组常见问题的工程解决方案：
| 故障现象 | 可能原因 | 解决方案 |
|---|---|---|
| Z轴垂直抖动 | 1. 同步带张力不足 2. 带轮与电机联轴器不同心 3. 电机参数增益过大 | 1. 重新调整张力至50-80N 2. 使用百分表校准联轴器 3. 降低速度环增益(Kv) |
| 定位精度漂移 | 1. 同步带磨损或跳齿 2. 张力不均匀 3. 负载超重 | 1. 检查带齿是否有裂纹、磨损，及时更换 2. 重新调整张紧轮，确保张力均匀 3. 核对实际负载是否超过额定值 |
| 运行噪音变大 | 1. 带轮轴承损坏 2. 同步带异物卡滞 3. 张力过大 | 1. 更换带轮轴承 2. 清理同步带与带轮间的异物 3. 适当降低预紧力 |
| 同步带打滑 | 1. 张力不足 2. 负载超过额定值 3. 加速过快 | 1. 增加预紧力至80N 2. 减轻负载或更换更大规格模组 3. 优化加减速曲线 |
五、选型公式速查表 (Cheat Sheet)
为了方便工程师快速选型，整理核心公式如下：
5.1 速度与加速度
Vmax=(L×N)/60
amax=Fnet / m = (Tmotor×i×η−Fload)/m
- L: 导程 (mm)
- N: 电机转速 (RPM)
- Tmotor: 电机扭矩 (Nm)
- i: 减速比
- η: 传动效率 (同步带传动通常取0.9-0.95)
5.2 惯量匹配 (Inertia Matching)
为了保证伺服系统响应迅速且不振荡，负载惯量 JL 与电机转子惯量 JM 的比值建议控制在：
1≤JMJL≤5
- 若比值过大，需增加减速机；
- 若比值过小，系统响应迟钝。
5.3 同步带张力计算
T=(F×L)/(2×μ×θ）
- T: 所需张力 (N)
- F: 负载力 (N)
- L: 导程 (mm)
- μ: 摩擦系数（同步带传动通常取0.3-0.4）
- θ: 包角（弧度，通常≥180°）
六、总结：为什么选择盘岩PTB220？
通过对案例PY93189的深度拆解，我们可以看到PTB220模组在XYZ龙门系统中的核心价值：
- 高精度：通过HTD梯形齿同步带设计，实现±0.02mm重复定位精度。
- 适中负载：150kg水平负载、55kg垂直负载（5mm导程），满足大多数自动化场景需求。
- 易维护：盖板式设计便于清洁和保养，降低停机成本。
- 性价比高：相比全封闭模组，盖板式设计在满足IP54防护的前提下，成本更低。
适用场景推荐：
- 3C电子精密装配：屏幕贴合、点胶、组装（需高精度、中等负载）
- 新能源：电池包搬运、电芯堆叠（需中等速度、中等负载）
- 半导体：晶圆传片、封装测试（需洁净环境、IP54防护）
- 食品包装：分拣、码垛（需易清洁、低噪音）
