1. 引言
在自动化领域，随着生产规模的扩大和工艺要求的提高，长行程搬运成为了一个常见的需求。然而，传统的悬臂结构在长行程应用中往往表现出刚性不足的问题，导致搬运过程中出现"点头"现象，严重影响设备的精度和稳定性。龙门模组作为一种高效的解决方案，凭借其双柱闭环结构，在大跨度搬运中展现出了卓越的刚性和稳定性，成为了众多工程师的首选。
2. 力学原理
2.1 悬臂梁 vs 简支梁：力学模型对比
在自动化设备中，所有运动机构本质上都可以视为"梁"。根据材料力学原理，梁的挠度（变形量）与跨度的四次方成正比，这是一个残酷的物理定律。悬臂模组相当于"悬臂梁"，其固定端承受最大弯矩，当行程达到一定长度时，悬臂端下垂现象显著，导致精度丢失。其挠度公式为：
δ=FL³/3EI
而龙门模组则相当于"简支梁"或"连续梁"，由双立柱支撑横梁，双支撑点将最大弯矩降低75%以上，且将弯矩转化为轴向压力，从而显著提高了结构的刚性。
其挠度公式为：
δ=5qL^4/384EI
虽然公式中都有 L^4，但龙门结构通过增加支撑点，有效减小了计算跨度 L，同时大幅提升了截面惯性矩 I，因此能够覆盖更长的行程范围。
2.2 核心结构的"闭环"美学
龙门模组并非简单的"门"字形焊接件，而是一套精密的系统。其核心结构包括横梁、传动系统和驱动系统三大部分。
-
横梁：根据负载大小的不同，横梁材料的选择也有所不同。轻载（<200kg）时，常采用6061-T6铝合金，因其加工性好且重量轻；重载（>300kg）时，则采用Q235钢板焊接或H型钢，以保证足够的刚性。资深工程师还会采用拓扑优化设计，在保证刚性的前提下进一步减轻重量。
-
传动系统：X轴长行程通常采用齿轮齿条传动（模数M2-M4），以保证传动的平稳性和精度。资深工程师建议选用斜齿研磨齿条（DIN 6级精度），相比直齿，其重合度更高，高速运行时无冲击。
-
驱动系统：对于长行程（>6m）的龙门模组，必须采用双电机同步驱动（电子齿轮箱），以消除横梁在运行过程中的扭曲现象，确保运行的平稳性和精度。
3. 选型计算
选型是龙门模组应用中的关键环节，它直接关系到设备的性能和成本。以下是选型过程中需要考虑的几个核心因素。
3.1 横梁挠度精确计算
对于简支梁均布载荷情况下的横梁挠度，可以使用以下公式进行计算：
δmax=5qL^4/384EI
其中：
- q：单位长度载荷（含横梁自重+负载+齿条重），单位：N/m
- L：两立柱间距（跨度），单位：m
- E：弹性模量（铝：6.9×10^10Pa；钢：2.0×10^11Pa）
- I：截面惯性矩，单位：m^4（工字钢远大于方管）
实操案例 ：
客户需求：跨度4米，负载300kg。
- 若采用200x200铝型材，I≈1.5×10^−5，计算得 δ≈4.8mm（不可接受）。
- 改进方案：改用300x150工字铝，I 提升至 3.5×10^−5，δ≈2.0mm（仍偏大）。
- 最终方案：采用钢结构焊接横梁或增加辅助梁，将挠度控制在0.5mm以内。
3.2 龙门模组综合选型表
| 负载等级 | 典型负载 | 推荐横梁材质 | 传动方式 | 重复定位精度 | 典型应用 |
|---|---|---|---|---|---|
| 轻载精密 | 30kg - 100kg | 6061-T6 铝合金 | 斜齿齿条 M2 | ±0.05mm | PCB钻孔、激光打标 |
| 中载通用 | 100kg - 300kg | 焊接钢板/铝型材 | 斜齿齿条 M3 | ±0.1mm | 激光切割、搬运码垛 |
| 重载工业 | 300kg - 800kg | H型钢/焊接钢结构 | 磨齿齿条 M4 | ±0.2mm | 汽车合装、大型3D打印 |
4. 行业深度案例：从"定制"到"标准"的降本革命
案例背景：某客户需要一台3米幅面的激光切割机，负载为120kg，传统悬臂结构在3米处下垂达2mm，导致切割缝隙不垂直，无法满足工艺要求。
盘岩方案：
- 采用轻量化铝合金龙门结构，跨度3.2米。

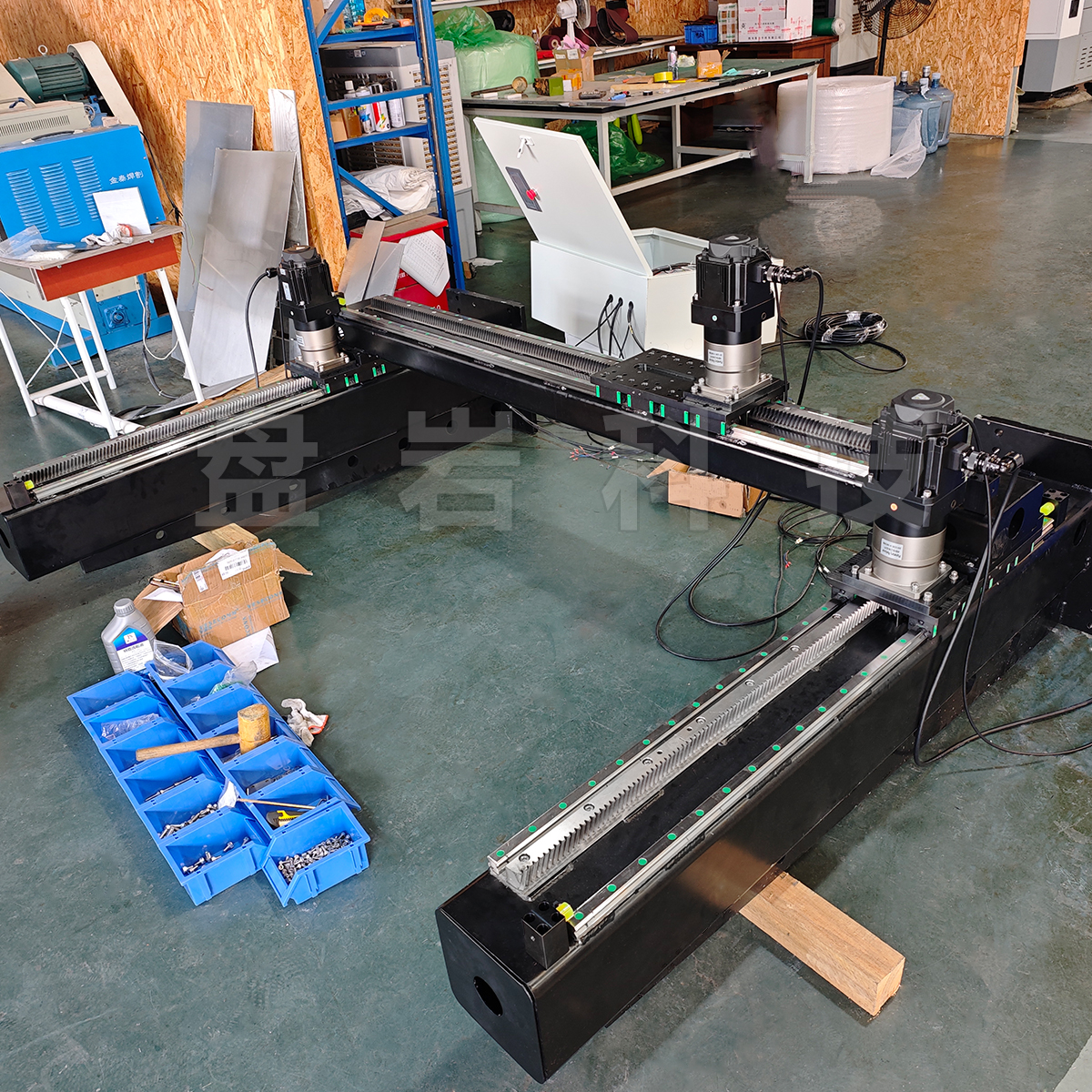

- X轴采用双伺服驱动斜齿齿条（M2.5），Y轴采用双光轴导轨。
- 通过FEA有限元分析优化横梁筋位，确保结构的刚性和稳定性。
实施效果：
- 全行程直线度<0.1mm，加速度达1.5G，完全满足客户要求。
- 横梁采用标准铝型材拼接，仅定制两端连接板，大大缩短了交付周期（3天交付），成本比全定制方案节省了40%。

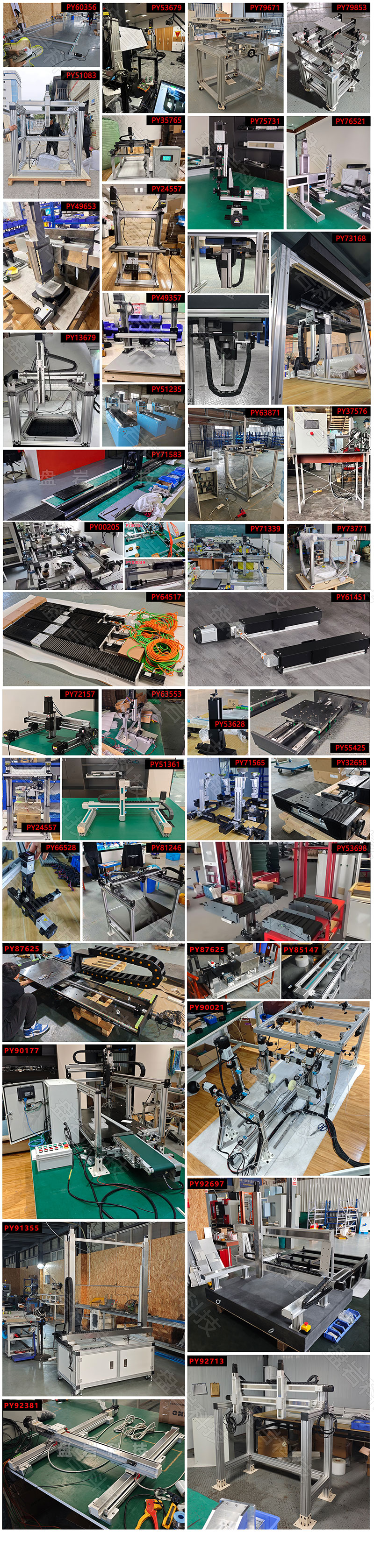

5. 盘岩科技的非标哲学：用标准件的速度，做非标的事
在盘岩科技，我们遵循"3步降本法"的非标流程，以最大限度地提高效率和降低成本：
- 标准库匹配（80%场景）：直接调用库存基座和齿条，实现48小时快速发货。
- 模块化改装（15%场景）：对于需要微调的场景（如行程增加200mm或导轨升级），无需重新设计，直接使用标准件进行改装。
- 全非标设计（5%场景）：仅针对异形或超高精度（±0.02mm）需求启动全非标设计流程。
6. 结语
龙门模组不仅是结构件，更是力学的艺术。如果您正在规划大跨度产线，不妨先将参数发给我们，或许我们的标准库里就有现成的解决方案等着您。
技术互动：如果您有具体的"行程+负载+精度"参数需求，欢迎在评论区留言，我们的工程师将为您提供1对1的受力分析服务。
