在无人机能够稳定飞行之后，如何让它在空中完成可靠的接触式操作？比如：贴壁检测、穿管操作、环境采样，甚至复杂的接触式任务。这些看似基础的能力，在空中场景下却异常困难。原因很简单:飞行平台本身就处于持续扰动之中，而一旦引入机械臂，"飞行+操作"的耦合问题会被无限放大。
围绕这一问题，来自澳大利亚昆士兰大学的研究团队，提出了一套名为Tilt-X的空中机械臂系统。相比以往主要依赖控制算法优化的思路，这项工作从机械结构入手，通过引入"倾斜 + 伸缩"的设计，从结构层面给出了一个非常有代表性的解法。
文末附有论文链接， 方便您一键直达。如果本文对您有所帮助，欢迎在文末三连：点赞、转发和推荐，支持我们继续创作更多优质内容！

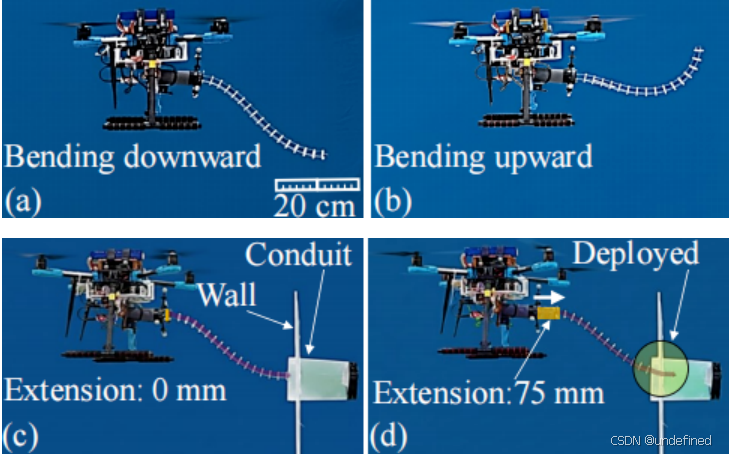

**图1：**Tilt-X在实际飞行中的部署能力，包括机械臂向下弯曲、向上弯曲，以及在空中倾斜并伸出以穿过目标管道的连续动作。
01 研究背景
空中机械臂的引入，极大拓展了多旋翼无人机在工业巡检、高空作业、环境采样以及物资交付等场景中的应用边界。然而，在实际部署过程中，不同技术路线也逐渐暴露出各自的局限。
传统刚性连杆机械臂具备较强的负载能力，但在复杂、狭窄或需要柔性接触的环境中，其灵活性和顺应性明显不足；而连续体机械臂虽然具备轻量化、高灵巧性和天然顺应性的优势，却在实际应用中面临两个核心问题：
操作空间受限
现有系统通常只能在无人机正下方进行悬垂操作，难以覆盖前方、侧方甚至上方等多方向交互场景。
气动干扰敏感
连续体结构较为柔软，对螺旋桨下洗气流以及近地、近墙环境中的复杂气流极为敏感，容易导致末端执行器精度下降
02 技术亮点
Tilt-X 通过机械结构与运动学建模的协同设计，在操作空间 与抗干扰能力两个维度实现了显著突破。
整体来看，该系统通过引入倾斜与伸缩机制，不仅打破了传统"仅限下方作业"的限制，还通过引入多自由度的位姿变化与自适应线缆补偿算法，不仅构建了庞大的体积化工作空间，更在实证测试中成功通过物理伸展逃逸了螺旋桨下洗气流的强干扰区，降低了气动干扰对系统精度的影响，为空中接触式操作提供了更加可行的实现路径。
倾斜与伸缩机制的融合
- **突破操作盲区：**传统连续体空中机械臂通常只能在无人机下方工作，这在复杂环境中限制极大。Tilt-X作为一款即插即用的附加组件，由单段连续体机械臂、伸缩平台以及倾斜机构构成，从结构上改变了这一局限。
-
**多维度作业能力：**倾斜机构允许连续体段在 0°（垂直向下）到 90°（水平向前）的平面内自由旋转定向。这种设计使得无人机不仅能悬停在目标上方，还能应对目标位于机身侧面或前方的情况，大幅拓宽了实际部署的灵活性。
-
**动态伸缩与重心控制：**伸缩机构采用三层同心管结构，最大可提供约75mm的线性延伸。为了适应无人机的飞行稳定性，Tilt-X将最重的驱动舱（包含驱动伺服电机）固定在无人机中心枢纽位置 。这一巧妙的设计仅让中管带着轻量化的连续体段进行伸缩，极大限制了重心的偏移，从而有效减少了破坏飞行稳定性的螺旋桨力矩 。

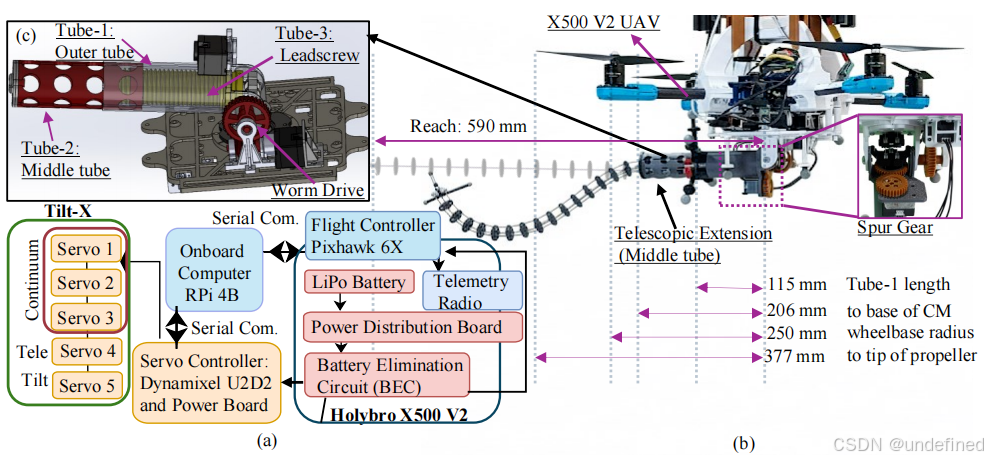

**图2：**Tilt-X的系统架构 ，其中(a)展示了包含控制板与电源分配的电气架构 ，(b)展示了搭载于无人机上的机械架构及其关键的伸缩尺寸界限 ，(c)则特写了作为系统设计基础的倾斜与伸缩机构的三维内部细节（如丝杠和蜗轮传动）。
解耦运动学与线缆补偿
- **运动学解耦：**在建模方面，研究团队采用了解耦的运动学模型，将连续体机械臂视为一个独立系统进行正向运动学推导。该模型假设无人机悬停在一个固定位置，并依赖无人机的飞行控制器来专门补偿惯性变化、重心偏移和惯性力。
- **精细映射关系：**系统的运动学模型建立了一套极其精密的映射关系 。它从执行器空间（涵盖控制线缆的三个伺服电机、一个控制倾斜的电机和一个控制线性延伸的电机）出发，精准映射到配置空间（包括曲率、弯曲平面角度、弧长、倾角和线性延伸量），并最终转化为任务空间中末端执行器的三维位姿。
- **自适应线缆补偿：**Tilt-X的独特之处在于其驱动器不随倾斜和伸缩部分移动 。当机械臂发生倾斜或伸缩时，驱动线缆的物理路径会发生改变 。Tilt-X 的算法模型巧妙地引入了长度自动补偿机制，执行器会不断调整线缆长度，消化掉由倾斜和伸缩机制引起的物理拉伸，确保在复杂的复合运动中，连续体段依然能维持预期的弯曲形态 。

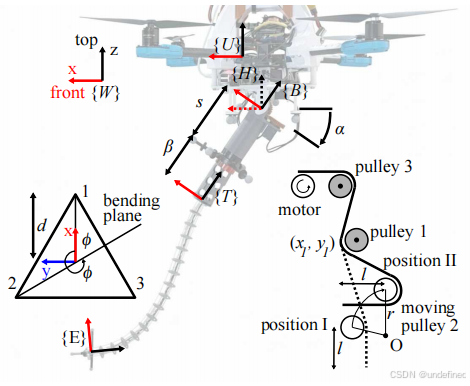

**图3：**系统的坐标系定义以及滑轮组如何对线缆进行路由和长度补偿的原理。
空间拓展：从"曲面"到"体积"
-
传统单段连续体机械臂的工作空间通常局限在一个曲面范围内，而Tilt-X通过倾斜与伸缩的组合，实现了体积化工作空间的扩展。
-
在最大伸展状态下，系统前向延伸距离可达590mm，已明显超出无人机自身结构范围，包括轴距半径与螺旋桨旋转半径。这种设计使得机械臂能够在不干扰飞行系统的前提下，实现更安全、更自由的空间操作。

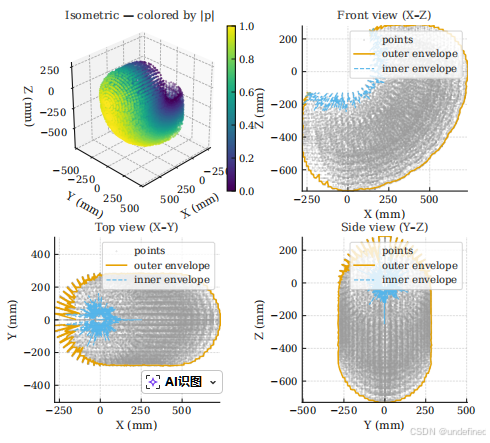

图4 ：等轴测图和三视图，直观地展示了Tilt-X经过增强后的庞大工作空间云图，证明了其优越的作业范围。
03
实验测试
为验证系统性能，研究团队在台架环境与真实气动干扰条件下进行了多维度实验测试，旨在评估Tilt-X 架构在空中复杂交互任务中的综合效能 。
为了全面验证系统设计的稳健性与实际效能，研究团队不仅进行了台架（Bench-top）基准测试来对比模型，还专门设计了带螺旋桨最高转速的极端抗干扰测试 。在台架评估中，带有Tilt-X的无人机被固定在一个受限的测试台上，并置于装有 OptiTrack 动作捕捉系统的追踪场地中，以获取最高精度的三维空间数据。

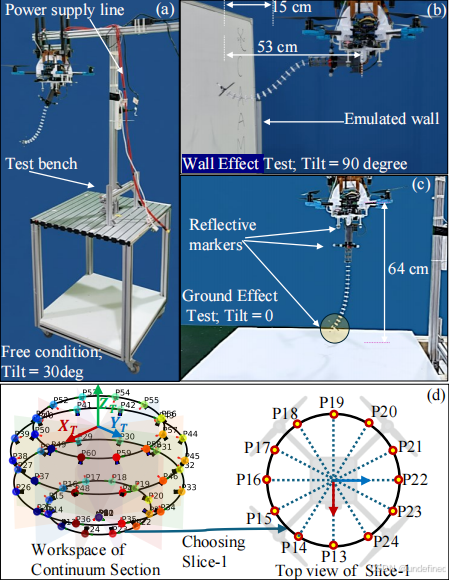

**图5：**实验环境的搭建，包括台架固定方式(a)、模拟墙面效应的挡板(b)以及模拟地面效应的测试(c)和用于对比模型的测试点位置(d)。
运动学精度验证
在第一阶段的基准测试中，研究人员关闭了螺旋桨，在纯机械状态下通过预先计算的肌腱长度来驱动连续体进行弯曲测试。实验收集到的末端执行器空间坐标数据与理想的运动学模型轨迹表现出高度一致的趋势。
然而，数据也清晰地反映出，随着机械臂弯曲程度的增加，模型与实际基线之间的差异也在逐渐扩大。这种不可避免的微小误差主要来源于纯恒定曲率假设未能包含的物理现实因素，例如骨架材料的实际刚度、线缆在管路中布线时产生的摩擦力、结构的制造公差以及连续体段自身的重力下垂效应。

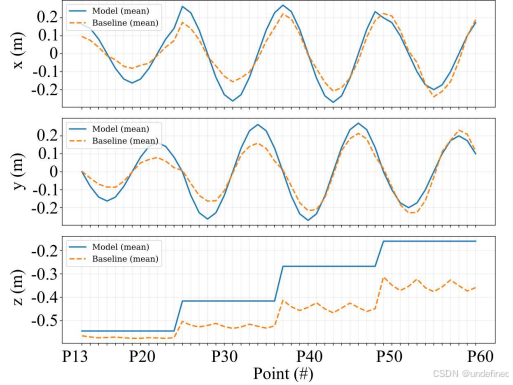

**图6：**末端执行器在X、Y、Z轴上的理论轨迹与实际轨迹对比
下洗气流抑制与边界效应测试
系统最令人惊艳的表现在于其应对气动干扰的能力，以往的 CAAMS 动力学研究往往依赖仿真来假设螺旋桨下洗气流的干扰值，而本研究通过物理实验填补了这一实证空白。在开启螺旋桨 100% 最大油门（模拟最恶劣的下洗气流干扰）的情况下，团队对系统进行了压力测试：
-
逃逸下洗气流
当机械臂倾斜至侧向（如 30° 或 90°）并完全伸展时，末端位置误差明显降低，表明系统可以通过物理伸展有效避开强干扰区域。
-
地面与墙面效应
测试结果揭示了近地作业的复杂性。当倾角为 0°（垂直向下）且机械臂处于伸长状态逼近地面时，位置误差和震荡不仅没有减小，反而出现了激增。这种现象表明气流撞击地面后反弹引发的剧烈湍流现象。此外，无人机构造的不对称性（如机载计算机阻挡气流）也会在特定位置引发湍流，导致姿态误差增加。

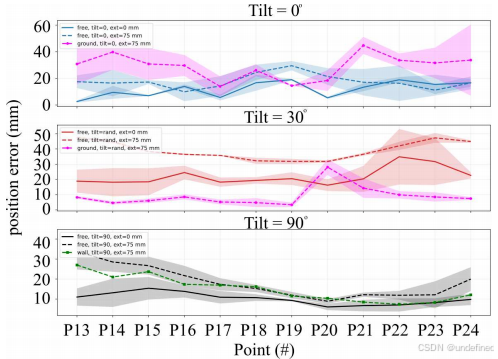

**图7：**不同倾角下100%最大油门干扰带来的绝对位置误差及波动范围

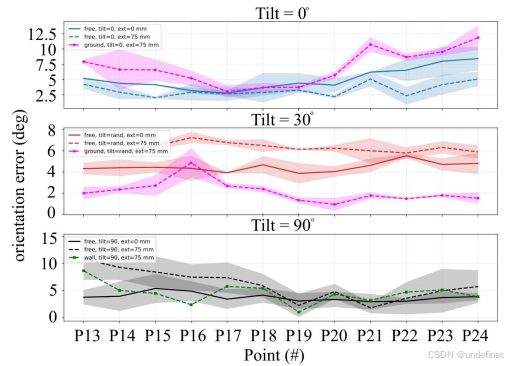

**图8：**相同测试条件下最大油门干扰引发的末端姿态方向误差及波动范围。
总 结
-
Tilt-X提出了一种面向空中操作的新型设计思路。通过在结构层面实现倾斜、伸缩与连续体控制的解耦融合，该系统在保持飞行稳定性的同时，大幅提升了机械臂的操作自由度与环境适应能力。
-
实验结果不仅验证了其运动学模型的有效性，还首次通过实证数据系统分析了下洗气流及边界效应对连续体空中机械臂的影响。相比依赖仿真的方法，这种基于真实环境的研究更具工程指导意义。
-
整体来看，Tilt-X 为后续高精度空中作业系统的发展提供了新的技术路径，也为复杂环境下的无人机操作能力拓展奠定了基础。
资源速递
论文题目：
Tilt-X: Enabling Compliant Aerial Manipulation through a Tiltable-Extensible Continuum Manipulator
论文作者：
Anuraj Uthayasooriyan, Krishna Manaswi Digumarti, Jack Breward, Fernando Vanegas, Julian Galvez-Serna, Felipe Gonzalez
论文地址：
https://arxiv.org/abs/2602.23576**（点击左下角阅读原文跳转）**
