在企业级存储与高速计算场景中，如何将强大的处理能力、硬件可编程性与高速接口完美融合，一直是工程师们关注的核心问题。今天为大家带来一款由北京匠行科技推出的PCIE719板卡，它基于AMD Xilinx Zynq UltraScale+ MPSoc架构，为复杂计算与存储需求提供了独特的解决方案。
一、核心硬件架构：算力与存储的强强联合

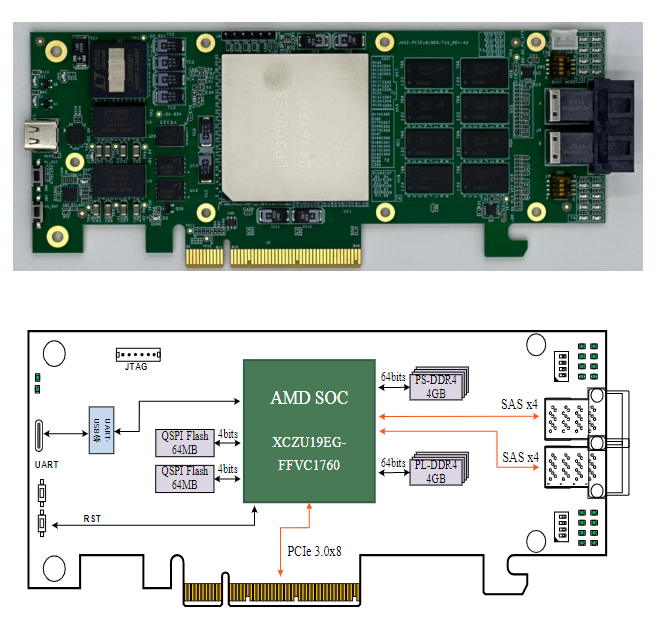

PCIE719采用标准半高半长PCIe 3.0 x8形态，是一款专为企业级场景设计的SAS扩展卡，其核心硬件配置如下：
- 主处理器：Xilinx XCZU19EG-FFVC1760
• 这是AMD Zynq UltraScale+系列中的旗舰级MPSoc，集成了四核ARM Cortex-A53、双核Cortex-R5F以及海量可编程逻辑资源，兼具通用计算能力与硬件加速可编程性。
• 加载方式采用BPI模式，支持快速固件更新与可靠启动，适配科研与工业级场景。
- 内存子系统：双路高带宽DDR4
• 配备两组64bit位宽、4GB容量的PS DDR4内存，运行频率高达2400MT/s。
• 双路独立内存通道设计，可分别服务于处理器核心与高速接口，有效避免带宽争抢，为大数据量传输与实时计算提供充足内存带宽。
- 存储与接口：高速互联的关键设计
• QSPI Flash：两组64MB存储单元，用于存储Bootloader、固件与配置文件，保证板卡上电快速启动与配置可靠。
• 高速接口：
◦ SAS 2路 12Gbps：对外提供两路SAS 3.0接口，单路带宽高达12Gbps，可直连企业级SAS硬盘或存储阵列，满足高吞吐存储扩展需求。
◦ PCIe 3.0 x8：主机侧接口为PCIe 3.0 x8，理论带宽高达64Gbps，可与服务器主处理器高效通信，实现低延迟数据交互。
◦ 调试接口：1路UART接口，方便开发者进行日志打印、调试与底层开发。
- 物理与环境特性
• 板卡尺寸：176.65mm × 111.15mm，标准半高半长PCIe形态，兼容主流服务器机箱。
• 供电与散热：+12V@3A供电，风冷散热方案，确保在严苛环境下稳定运行。
• 环境适应性：工作温度-40℃~+85℃，存储温度-55℃~+125℃，工作湿度45%~70% RH，可适应工业级与科研级极端环境。
二、核心价值：可编程算力与高速存储的完美融合
PCIE719的核心优势在于打破了"通用处理器+专用ASIC"的传统架构壁垒，将Zynq UltraScale+的可编程能力与SAS高速存储接口深度结合：
-
算力可编程：FPGA可编程逻辑部分可针对存储协议、数据压缩/解压缩、加密/解密等场景进行硬件加速，实现远高于通用CPU的处理效率。
-
存储高吞吐：两路12Gbps SAS接口配合PCIe 3.0 x8主机接口，可构建高带宽、低延迟的存储扩展链路，满足企业级存储阵列、大数据分析等场景需求。
-
开发灵活性：支持PS端Linux系统与PL端FPGA逻辑协同开发，既可快速实现上层应用逻辑，又能通过硬件编程优化底层数据通路，兼顾开发效率与性能。
三、典型应用场景
PCIE719凭借其强大的硬件配置与灵活的可编程特性，可广泛应用于以下领域：
• 企业级存储扩展：作为服务器的SAS扩展卡，扩展大容量SAS存储阵列，提升系统存储容量与吞吐能力。
• SAS存储协议验证：用于SAS 3.0协议的原型验证、性能测试与兼容性开发。
• 原型验证与科研：为高校、科研机构提供高性能计算与存储的硬件原型平台，支撑人工智能、大数据、边缘计算等领域的前沿研究。
• 工业级数据采集与处理：在严苛工业环境下，实现高速数据采集、实时处理与可靠存储。
四、总结
PCIE719是一款面向企业级与科研场景的高性能PCIe SAS扩展卡，它以Xilinx Zynq UltraScale+ MPSoc为核心，将强大的通用计算能力、硬件可编程性与高速SAS存储接口融为一体，为复杂计算与存储需求提供了高效、灵活的解决方案。无论是企业级存储扩展，还是前沿技术的原型验证，PCIE719都能成为工程师们的得力工具。
如果你正在寻找一款兼具算力与存储扩展性的硬件平台，不妨关注一下PCIE719，它或许能为你的项目带来新的可能。
