RK3568 + CODESYS+实时系统运动控制器PLC,支持 AI 视觉目标检测,预测性维护,混合多系统部署,多路模拟量采集

XM3503 是一款定位于流程自动化场景的中大型控制器,兼顾性能、扩展性与经济性,支持 AI 视觉目标检测,预测性维护,支持容器化资源隔离与管理,支持混合多系统部署。XM3503 提供灵活的通信与热插拔的本地 I/O 扩展能力,无论是包装、物流、机床还是流程控制,XM3503 都能在可靠性与成本之间找到最佳平衡点。XM3503 为主流制造业提供稳定而灵活的解决方案,帮助用户在自动化升级中保持高性价比与扩展余地。

本信息

工程组态软件

CODESYS SP19 及以上 (符合 IEC 61131-3 标准),IEC 61499 标准

编程语言

SFD、ST、SFC、CFC、LD

用户程序空间

128 MB (可配置)

用户数据空间

128 MB (可配置)

掉电保持空间

4096 KB (可配置)

RUN/STOP 拨码

实现 PLC 运行/停止

固件更新方式

SD 卡升级、在线网页升级

拓展能力

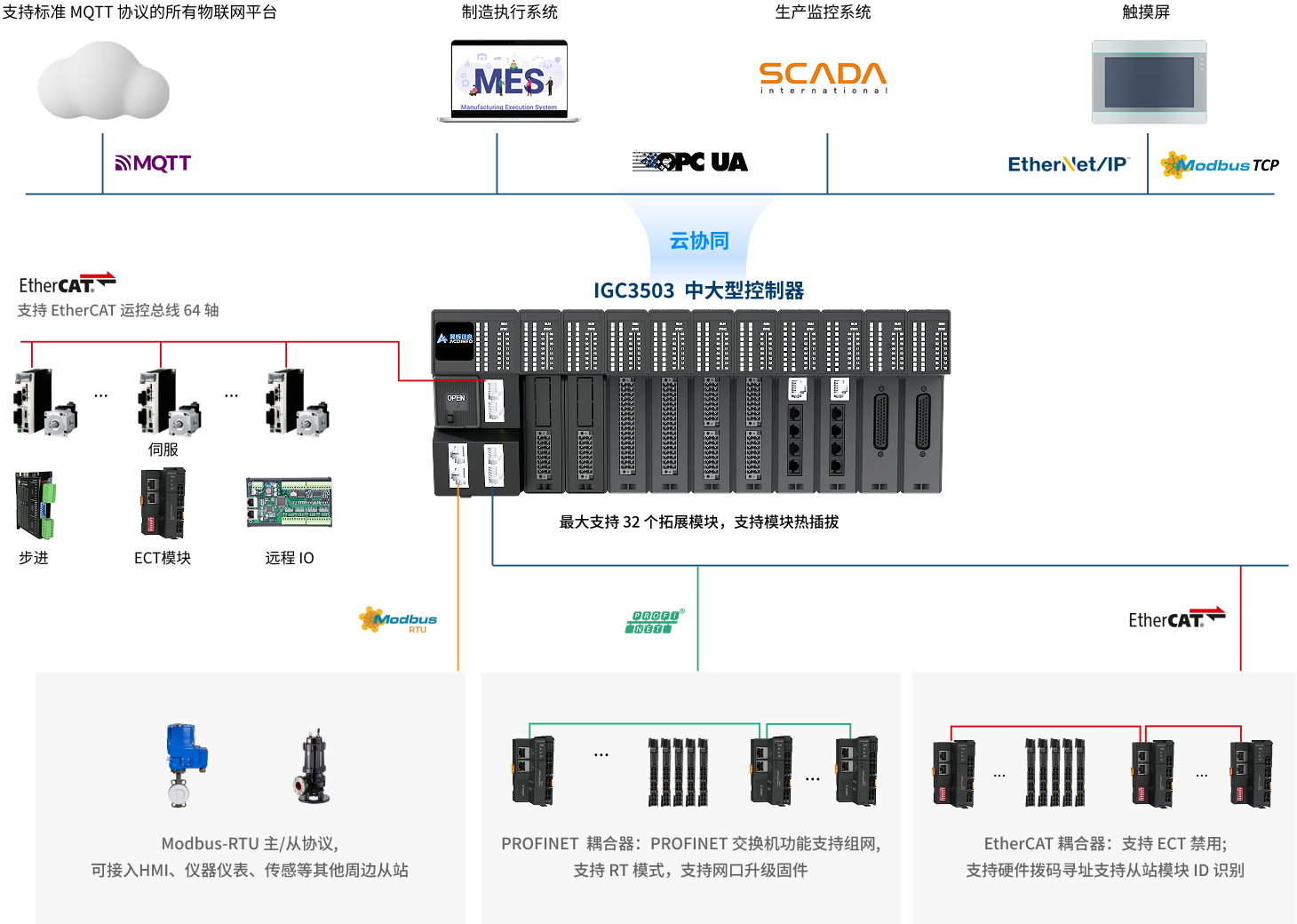

支持本地扩展最多 32 个 IO 模块,支持 EtherCAT、 EtherNet/IP、PROFINET 、Modbus TCP/RTU 分布式拓展

额定电源电压

典型电压:24 V(范围:17 V ~ 36 V DC )

存储器

内存

2 GB

DDR

存储

32 GB

eMMC

掉电存储

4 MB

电容

物理特性

工作环境

环境温度:-20 °C 至 +60 °C,相对湿度:5 % 至 95 %(无凝露)

EMC

ESD 等级

浪涌防护

辐射等级

传导等级

等级 3

等级 3

抗扰度等级 3,发射 CLASS A

抗扰度等级 3,发射 CLASS A

产品认证

CE

安装方式

支持壁挂式安装或 DIN 导轨安装

整机尺寸

130.00 mm * 60.00 mm * 125.00 mm (长 * 宽 * 高)

总线支持

通信规格

Ethernet * 4 (1000 Mbps),RS485 * 2,LED * 1

Modbus 通信

Modbus TCP 从站 (最大支持 32 个),Modbus RTU 从站 (最大支持 32 个)

EtherCAT 通信

EtherCAT 从站 (最大支持 128 个),通信周期典型值 (1ms 周期 32 轴同步)

EtherNet/IP 通信

链接数量 (64),传输能力 (1400 Byte)

PROFINET 通信

通信机制 (RT),最小通信周期 (1 ms),最大传输字节 (2048 Byte)

应用场景

物流分拣

包装印刷

纺织机械
