时序弧主要分为两大类：时序延迟(timing delays)，即电路的实际时序行为，以及时序约束(timing constraints)，即电路边界处的约束条件。本系列将介绍相关的时序概念，并说明用于设置约束和定义延迟的timing组。
理解时序弧
时序弧(timing arcs)与网表中的互连信息一起，构成了路径分析过程中路径追踪器(path tracer)所遍历的时序路径，这正如静态时序分析：典型与非典型时序路径的约束详解（一）一文所说。每一条时序弧都包含一个起点(startpoint)和一个终点(endpoint)（注意将其与时序路径的起点和终点区分开来），起点可以是输入引脚、输出引脚（似乎不那么常见，见"建模方法的选择"一节）或双向引脚，终点则始终是输出引脚或双向引脚。唯一的例外是约束类时序弧，例如两个输入引脚之间的建立时间(setup)或保持时间(hold)约束。
图1展示了一个与门拥有的两个时序弧，它们都是从输入到输出的延迟类时序弧。

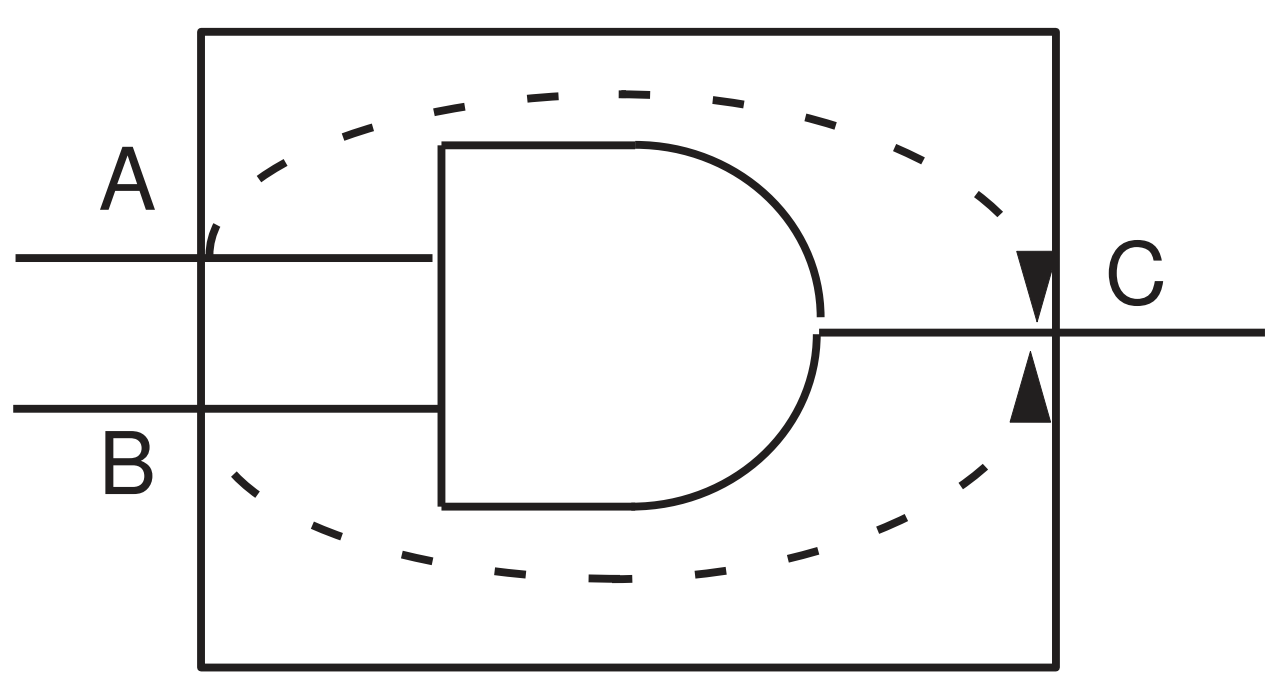

图1 与门的AC和BC时序弧
除此之外，还必须区分组合逻辑类型(combinational timing)和时序逻辑类型(sequential timing)的时序弧，因为两者用途不同，可通过timing组中的timing_type属性进行区分。
Design Compiler使用组合逻辑时序弧信息来计算时序传播过程中的物理延迟，并进行路径追踪，时序分析工具同样依赖这些时序弧来完成电路的时序分析。
Design Compiler使用时序逻辑时序弧信息来确定设计的优化约束(optimization constraint)，关于优化约束的更多内容，可以参考下面的博客。
组合逻辑时序弧
组合逻辑时序弧用于描述组合逻辑单元的时序信息。该时序弧附着在一个输出引脚(output pin)上，其相关引脚(related pin)可以是输入引脚，也可以是另一个输出引脚。组合逻辑时序弧的timing_type属性可以是以下类型之一（它们都是延迟类时序弧）：
- combinational
- combinational_rise
- combinational_fall
- three_state_disable
- three_state_disable_rise
- three_state_disable_fall
- three_state_enable
- three_state_enable_rise
- three_state_enable_fall
时序逻辑时序弧
时序逻辑时序弧用于描述时序逻辑单元的时序信息。在描述时钟沿与数据输出之间关系时，该时序弧被视为延迟类时序弧。而在描述时钟沿与数据输入之间关系时，该时序弧被视为约束类时序弧。时序逻辑时序弧的timing_type属性可以是以下类型之一：
- 边沿敏感延迟：rising_edge、falling_edge
- 异步置位和复位延迟：preset、clear
- 建立/保持时间约束：setup_rising、setup_falling、hold_rising、hold_falling
- 非时序建立/保持时间约束：non_seq_setup_rising、non_seq_setup_falling、non_seq_hold_rising、non_seq_hold_falling
- 恢复/移除时间约束：recovery_rising、recovery_falling、removal_rising、removal_falling
- 不变化约束：nochange_high_high、nochange_high_low、nochange_low_high、nochange_low_low
建模方法的选择
对于如图2所示的组合逻辑单元，其时序信息可以采用两种方式进行建模，如图3所示。

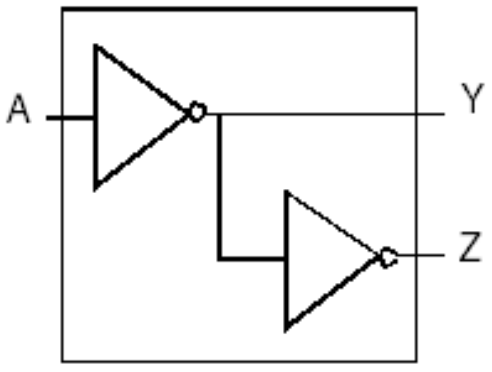

图2 两个反相器组成的单元
在图3中，模型A定义了两条时序弧：第一条时序弧从输入引脚A开始到输出引脚Y结束；第二条时序弧从输入引脚A开始到输出引脚Z结束。这是最简单的建模方式。
对于该单元的模型B，同样包含两条时序弧，但相比模型A更加精确：第一条时序弧从输入引脚A开始到输出引脚Y结束（与模型A相同）；第二条时序弧则不同，它从输出引脚Y开始到输出引脚Z结束，该时序弧用于建模输出引脚Y端负载对输出引脚Z延迟的影响。

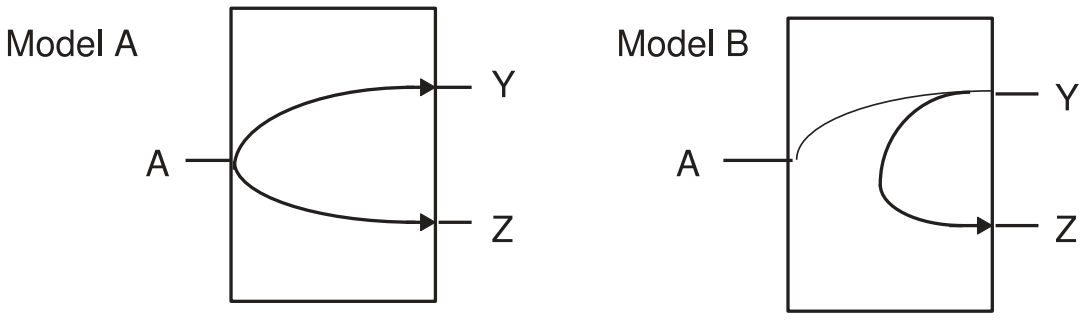

图3 两种建模方法对比
模型B展示的输出引脚到输出引脚的时序弧既可以用于组合逻辑单元，也可以用于时序逻辑单元。
定义timing组
timing组包含下游工具在建模时序弧和进行路径追踪时所需的信息。它用于定义单元内部的时序弧，以及时钟信号与数据信号之间的关系。timing组可以描述以下内容：
- 输入引脚和输出引脚之间的时序关系
- 两个输出引脚之间的时序关系
- 通过非组合逻辑单元的时序弧
- 触发器或锁存器输入端的建立时间和保持时间约束（输入引脚到输入引脚）
- （可选）时序弧的名称
timing组一般定义在pin组（也可以是bundle组）中，其语法如下所示：
library (lib_name) {
cell (cell_name) {
pin (pin_name) {
timing () {
... timing description ...
}
}
}
}timing组应定义在时序弧终点所在的pin组中，如"理解时序弧"一节中图示的输出引脚C。需要注意的是，虽然Library Compiler允许在两个引脚之间定义多条时序弧，但其他工具在解析同一对引脚上的多条时序弧时，可能会存在兼容性问题。
使用timing组对时序弧命名
在timing组中，可以为不同的时序弧指定名称。在最简单的情况下，一条时序弧存在于一个已定义的引脚和一个通过related_pin属性指定的相关引脚之间。
然而，在实际建模中，可能会存在多条时序弧，其形式多种多样。下面列出了六种可能的多重时序弧情况，后续章节将进一步说明如何配置这些情况：
- 单个相关引脚与已定义的bundle组中的多个成员引脚之间
- 多个相关引脚与已定义的bundle组中的多个成员引脚之间
- 单个相关引脚与已定义的bus组中的多个比特之间
- 多个相关引脚与已定义的bus组中的多个比特之间
- 已定义的bus组中的多个比特与相关bus引脚（具有指定宽度）之间
- 内部引脚与终点bus组中的所有比特之间
单个引脚与单个相关引脚之间的时序弧
对于单个引脚与单个相关引脚之间的时序弧，可以在timing组中通过指定名称来标识，如下例所示：
cell (my_inverter) {
...
pin (A) {
direction : input;
capacitance : 1;
}
pin (B) {
direction : output;
function : "A'";
timing (A_B) {
related_pin : "A";
...
} /* end timing() */
} /* end pin B */
} /* end cell */该时序弧的定义如下表所示：
|--------|--------|--------|
| 起点 | 终点 | 名称 |
| A | B | A_B |
单个引脚与多个相关引脚之间的时序弧
本节描述当timing组位于某个pin组中，且时序弧具有多个相关引脚时，如何标识这些时序弧。如下例所示，可以通过在timing组中使用名称列表来标识多条时序弧。
cell (my_and) {
...
pin (A) {
direction : input;
capacitance : 1;
}
pin (B) {
direction : input;
capacitance : 2;
}
pin (C) {
direction : output
function : "A B";
timing (A_C, B_C) {
related_pin : "A B";
...
}/* end timing() */
}/* end pin B */
}/* end cell */这些时序弧的定义如下表所示：
|--------|--------|--------|
| 起点 | 终点 | 名称 |
| A | C | A_C |
| B | C | B_C |
bundle组与单个相关引脚之间的时序弧
当timing组位于一个包含多个成员引脚的bundle组中，并且只有一个相关引脚时，需要在timing组中通过名称列表来指定由此产生的多条时序弧。
Library Compiler假定：名称列表中的第一个名称，对应从相关引脚到bundle组的成员列表中第一个引脚的时序弧，名称列表中的第二个名称，对应从相关引脚到bundle组的成员列表中第二个引脚的时序弧，依此类推。下面展示了一个例子。
...
bundle (Q){
members (Q0, Q1, Q2, Q3);
direction : output;
function : "IQ";
timing (G_Q0, G_Q1, G_Q2, G_Q3){
timing_type : rising_edge;
related_pin : "G";
}
}如果G是一个引脚（而不是另一个bundle组），这些时序弧的定义如下表所示：
|--------|--------|--------|
| 起点 | 终点 | 名称 |
| G | Q0 | G_Q0 |
| G | Q1 | G_Q1 |
| G | Q2 | G_Q2 |
| G | Q3 | G_Q3 |
如果G是另一个成员数为4的bundle组，且G0、G1、G2和G3是G的成员引脚，这些时序弧的定义如下表所示：
|--------|--------|--------|
| 起点 | 终点 | 名称 |
| G0 | Q0 | G_Q0 |
| G1 | Q1 | G_Q1 |
| G2 | Q2 | G_Q2 |
| G3 | Q3 | G_Q3 |
bundle组与多个相关引脚之间的时序弧
当timing组位于一个包含多个成员的bundle组内，并且每个成员都有对应的相关引脚时，需要在timing组中通过名称列表来指定由此产生的多条时序弧。
Library Compiler假定：名称列表中的第一个名称，对应从第一个相关引脚到bundle组的成员列表中第一个引脚的时序弧，名称列表中的第二个名称，对应从第二个相关引脚到bundle组的成员列表中第二个引脚的时序弧，依此类推。下面展示了一个例子。
bundle (Q){
members (Q0, Q1, Q2, Q3);
direction : output;
function : "IQ";
timing (G_Q0, H_Q0, G_Q1, H_Q1, G_Q2, H_Q2, G_Q3, H_Q3){
timing_type : rising_edge;
related_pin : "G H";
}
}如果G是一个引脚（而不是另一个bundle组），这些时序弧的定义如下表所示：
|--------|--------|--------|
| 起点 | 终点 | 名称 |
| G | Q0 | G_Q0 |
| H | Q0 | H_Q0 |
| G | Q1 | G_Q1 |
| H | Q1 | H_Q1 |
| G | Q2 | G_Q2 |
| H | Q2 | H_Q2 |
| G | Q3 | G_Q3 |
| H | Q3 | H_Q3 |
如果G是另一个成员数为4的bundle组，且G0、G1、G2和G3是G的成员引脚，这些时序弧的定义如下表所示：
|--------|--------|--------|
| 起点 | 终点 | 名称 |
| G0 | Q0 | G_Q0 |
| H | Q0 | H_Q0 |
| G1 | Q1 | G_Q1 |
| H | Q1 | H_Q1 |
| G2 | Q2 | G_Q2 |
| H | Q2 | H_Q2 |
| G3 | Q3 | G_Q3 |
| H | Q3 | H_Q3 |
如果H也是一个成员数为4的bundle组，则适用同样的规则。
bus组与单个相关引脚之间的时序弧
本节描述当timing组位于一个包含多个比特的bus组中，并且这些比特共享同一个相关引脚时，如何标识由此产生的时序弧。可以通过在timing组中使用名称列表来标识这些多条时序弧。
Library Compiler假定：名称列表中的第一个名称，对应从相关引脚到bus组中最高有效位(MSB)的时序弧，名称列表中的第二个名称，对应从相关引脚到bus组中第二个最高有效位的时序弧，依此类推。下面展示了一个例子。
...
bus (X){
/* assuming MSB is X[0] */
bus_type : bus4;
direction : output;
capacitance : 1;
pin (X[0:3]){
function : "B'";
timing (B_X0, B_X1, B_X2, B_X3){
related_pin : "B";
}
}
}如果B是一个引脚（而不是另一个4位的bus组），这些时序弧的定义如下表所示：
|--------|--------|--------|
| 起点 | 终点 | 名称 |
| B | X[0] | B_X0 |
| B | X[1] | B_X1 |
| B | X[2] | B_X2 |
| B | X[3] | B_X3 |
如果B是另一个4位的bus组，且B[0]是B的最高有效位，这些时序弧的定义如下表所示：
|--------|--------|--------|
| 起点 | 终点 | 名称 |
| B[0] | X[0] | B_X0 |
| B[1] | X[1] | B_X1 |
| B[2] | X[2] | B_X2 |
| B[3] | X[3] | B_X3 |
bus组与多个相关引脚之间的时序弧
本节描述当timing组位于一个包含多个比特的bus组中，并且每个比特都有其对应的相关引脚时所产生的时序弧。可以通过在timing组中输入名称列表来标识这些多条时序弧。
Library Compiler假定：名称列表中的第一个名称，对应从第一个相关引脚到bus组中最高有效位的时序弧，名称列表中的第二个名称，对应从第二个相关引脚到bus组中第二个最高有效位的时序弧，依此类推。下面展示了一个例子。
bus (X){
/* assuming MSB is X[0] */
bus_type : bus4;
direction : output;
capacitance : 1;
pin (X[0:3]){
function : "B'";
timing (B_X0, C_X0, B_X1, C_X1, B_X2, C_X2, B_X3, C_X3){
related_pin : "B C";
}
}
}如果B是引脚（而不是另一个4位的bus组），这些时序弧的定义如下表所示：
|--------|--------|--------|
| 起点 | 终点 | 名称 |
| B | X[0] | B_X0 |
| C | X[0] | C_X0 |
| B | X[1] | B_X1 |
| C | X[1] | C_X1 |
| B | X[2] | B_X2 |
| C | X[2] | C_X2 |
| B | X[3] | B_X3 |
| C | X[3] | C_X3 |
如果B是另一个4位的bus组，且B[0]是B的最高有效位，这些时序弧的定义如下表所示：
|--------|--------|--------|
| 起点 | 终点 | 名称 |
| B[0] | X[0] | B_X0 |
| C | X[0] | C_X0 |
| B[1] | X[1] | B_X1 |
| C | X[1] | C_X1 |
| B[2] | X[2] | B_X2 |
| C | X[2] | C_X2 |
| B[3] | X[3] | B_X3 |
| C | X[3] | C_X3 |
如果C也是一个4位的bus组，则适用同样的规则。
