Linux 设备模型和platform平台

设备模型

一、为什么要有 Linux 设备模型？

早年 Linux 驱动：

各自为政，字符设备、块设备、网卡各玩各的
没有统一层级，没法统一电源管理、休眠唤醒、热插拔
没法在 /sys 下面看到设备拓扑

设备模型解决三件事：

把所有总线、设备、驱动、类 组织成一棵内核树
自动完成 设备 ↔ 驱动匹配
导出到 sysfs(/sys)，用户空间能看、能配置、能热插拔

二、设备模型核心 5 大核心结构体（背住就懂了）

从上到下层级：

复制代码

bus_type 总线
  ↓
device_driver 驱动
  ↓
device 设备
  ↓
class 设备类
  ↓
kobject 最底层基类（所有对象的祖宗）

1. `struct kobject` 内核对象

所有设备模型结构体的基类

内核所有总线、设备、类、驱动，都继承 kobject
自带引用计数、父子链表、sysfs 文件节点
实现：生命周期管理、树形结构、sysfs 目录

理解：kobject 是万物之父

2. `struct bus_type` 总线类型

代表一条总线，比如：

platform 平台总线
I2C 总线
SPI 总线
PCIe 总线
USB 总线

总线做两件核心事：

维护两条链表：设备链表 、驱动链表
提供 match 匹配函数：拿设备和驱动比对，匹配上就调用 probe

3. `struct device_driver` 驱动基类

所有驱动的父类，平台驱动、I2C 驱动都继承它核心成员：

name：驱动名字
bus：属于哪条总线
probe /remove/shutdown 等回调

4. `struct device` 设备基类

所有硬件设备的父类

挂在总线上
有父设备、子设备链表
设备树 node 对应到这里
电源管理、属性文件都挂在这

5. `struct class` 设备类

按功能分类，不按总线分类例子：

class /sys/class/tty 串口类
class /sys/class/input 输入设备类
class /sys/class/net 网卡类

作用：同一类设备放一起，方便用户空间统一管理、创建设备节点。

三、核心工作流程（最重要，驱动天天在跑）

1. 注册顺序

内核先注册 总线 bus_type
驱动端：注册 device_driver 到对应总线
设备端：注册 device 到同一条总线

2. 设备和驱动匹配过程

总线遍历自己的设备链表 和驱动链表
调用总线的 match 函数比对：
- 传统：名字字符串匹配
- 设备树：compatible 字符串匹配
匹配成功 → 调用驱动的 probe() 函数
probe 里做硬件初始化、申请资源、创建设备节点

你写的平台驱动、设备树驱动，全是这个流程。

四、sysfs 和设备模型的关系

/sys 目录就是 设备模型在用户态的镜像 每一个 kobject 对应 /sys 下一个目录每一个属性文件对应内核里的 attribute

常见目录对应：

/sys/bus → 所有总线
/sys/devices → 真实设备树拓扑
/sys/class → 设备功能类
/sys/drivers → 已注册驱动

你之前代码里：

复制代码

class_create();
device_create();

本质就是：在内核设备模型里创建 class、device 对象，并在 /sys 生成对应目录文件

五、你学驱动一定会碰到的三层架构

1. 传统字符设备（早期）

只做：主次设备号 + file_operations不依赖完整设备模型，简陋，无总线、无匹配

2. 平台总线驱动（标准 Linux 驱动写法）

基于设备模型：

挂在 platform 总线
platform_driver → device_driver
platform_device → device走标准 总线匹配 → probe 初始化

3. 设备树 DTS 驱动

设备树节点自动生成 platform_device驱动只需要写 compatible 匹配字符串内核自动帮你完成设备注册、总线匹配、调用 probe

六、极简层级结构图（一眼看懂）

复制代码

kobject (基类)
 ├─ bus_type 总线
 ├─ device_driver 驱动
 ├─ device 设备
 └─ class 设备类

总线(bus)
  ├─ 挂着一堆驱动(driver)
  └─ 挂着一堆设备(device)
       ↓
设备归属到 class 类
       ↓
在 /sys 生成目录、属性文件
       ↓
device_create 在 /dev 生成设备节点

Platform 平台总线

1. 主机驱动和外设驱动分离思想

在 Linux 设备驱动框架的设计中，除了有分层设计实现以外，还有分隔的思想。

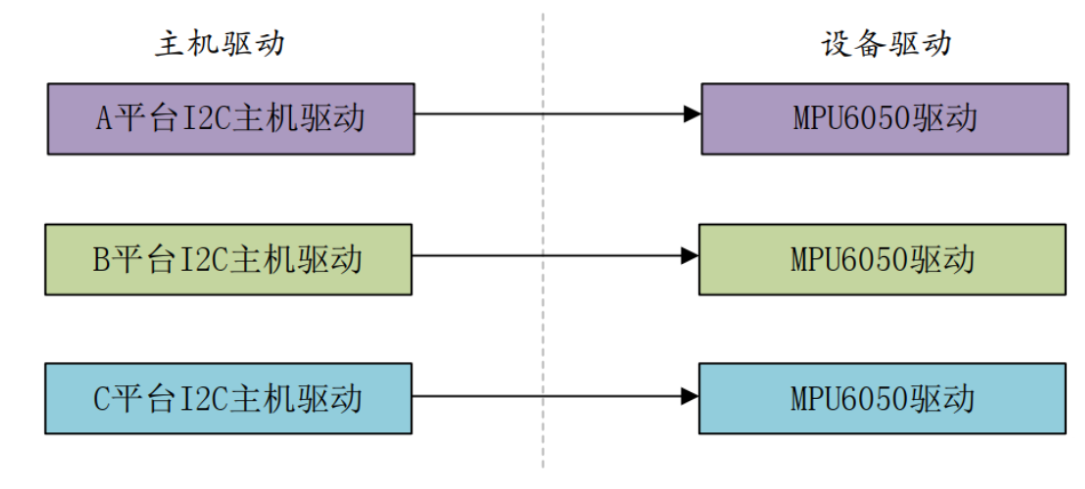

假如现在有三个平台 A、 B 和 C，这三个平台上都有MPU6050 ，I2C 接口的六轴传感器

每种平台下都有一个主机驱动和设备驱动，主机驱动是必须要的，不同的平台其 I2C 控制器不同。但是设备驱动没必要每个平台都写一

个，因为不管对于不同的SOC ，MPU6050是一样，都是通过 I2C 接口读写数据，只需要一个 MPU6050 的驱动程序即可。

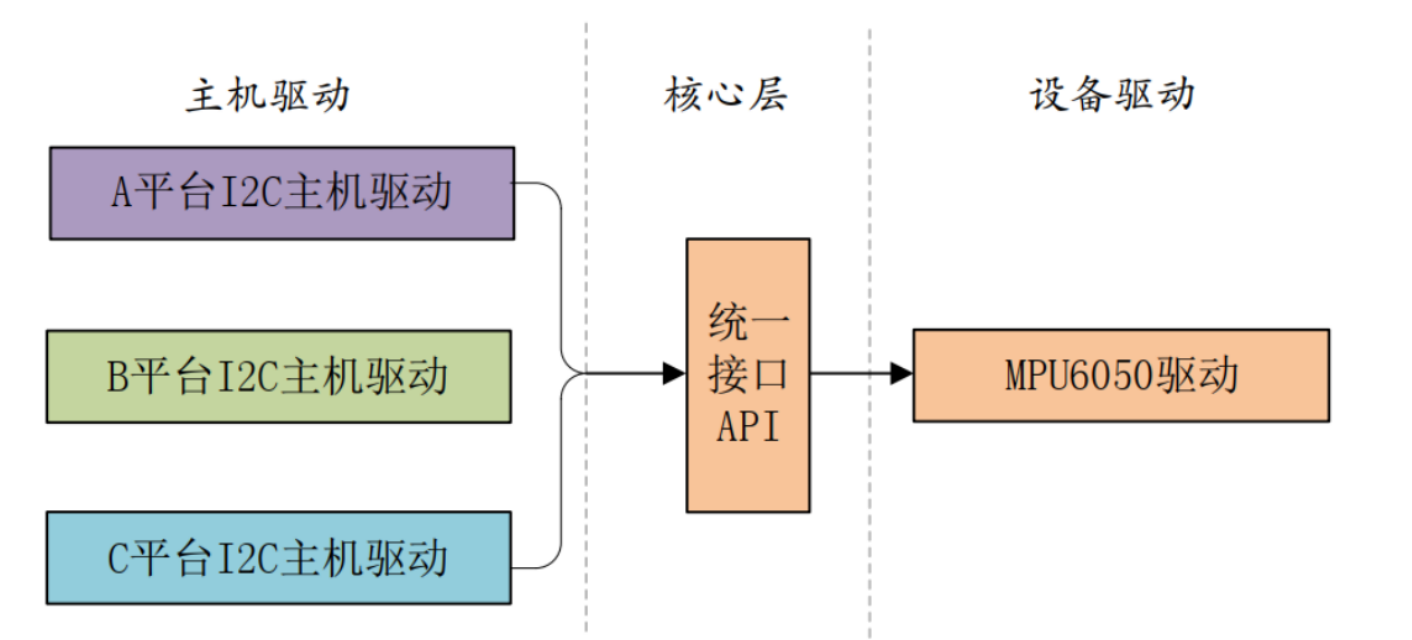

所以，每个平台的 I2C 控制器都提供一个统一的接口(也叫做主机驱动)，每个设备的话也只提供一个驱动程序(设备驱动)，每个设备通过统

一的 I2C接口驱动来访问，这样就可以大大简化驱动文件。

以上就是驱动的分隔，也就是将主机驱动和设备驱动分隔开来。比如 I2C、SPI会采用驱动分隔的方式来简化驱动的开发。在实际的驱动开

发中，一般 I2C 主机控制器驱动由半导体厂家编写好了，设备驱动一般由设备器件的厂家编写好了，开发人员只需要提供设备信息即可。

将设备信息从设备驱动中剥离开来，驱动使用标准方法去获取到设备信息 (比如从设备树中获取到设备信息)，根据获取到的设备信息来初

始化设备。

驱动只负责驱动，设备只负责设备，总线将两者进行匹配。这就是Linux中的总线(bus)、驱动(driver)和设备(device)模型，即驱动分离。

当向系统注册一个驱动的时，总线会在设备中查找与之匹配的设备，如果有就将两者联系起来。同样的，当向系统中注册一个设备的时

候，总线就会在驱动中查找与之匹配的驱动，如果有也联系起来。 Linux 内核中大量的驱动程序都采用总线、驱动和设备模式。

2. Platform平台驱动模型

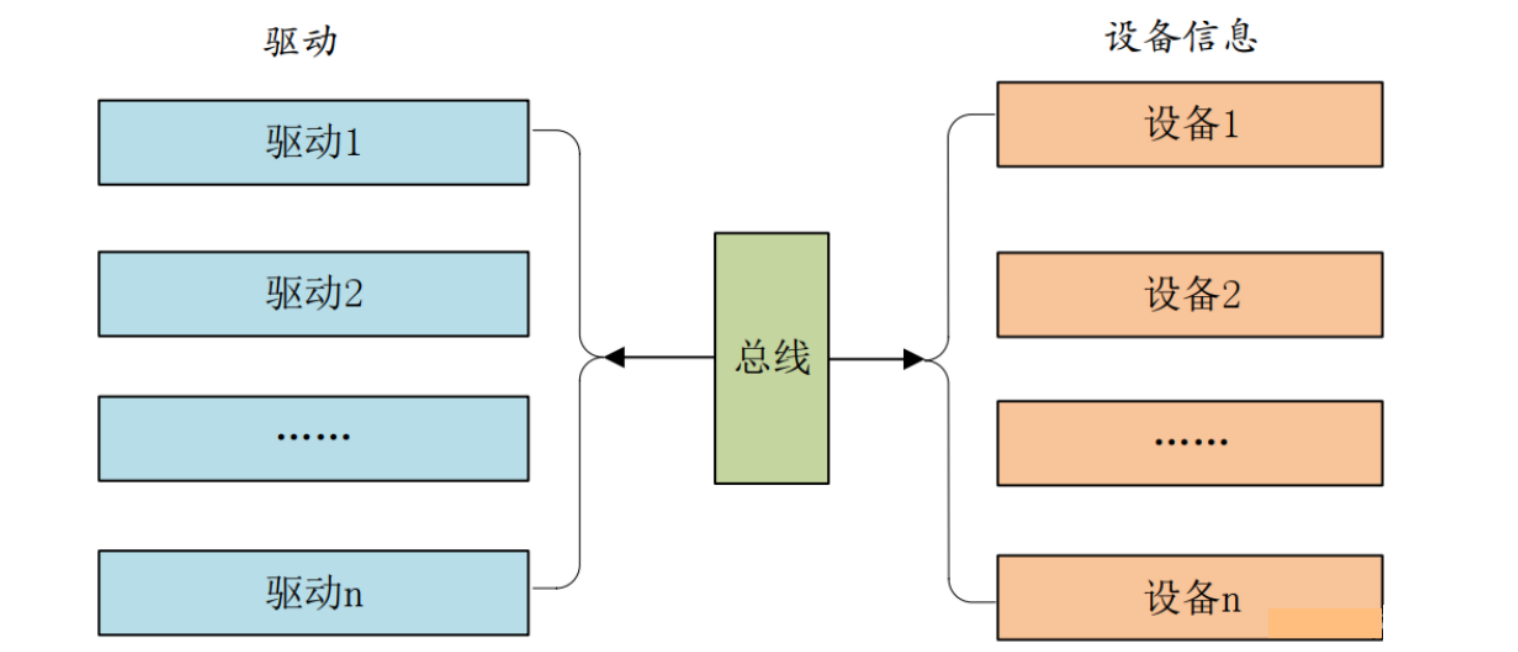

在 Linux 2.6 以后的设备驱动模型中，需关心总线、设备和驱动这 3 个实体，总线将设备和驱动绑定。在系统每注册一个设备的时候，会寻找与之匹配的驱动；同样的，在系统每注册一个驱动的时候，会寻找与之匹配的设备，而匹配由总线完成。

Linux 设备和驱动通常都需要挂接在一种总线上，对于本身依附于 PCI、 USB、 I2C、 SPI 等的设备而言，这自然不是问题。但是在嵌入式系统里面，在 SoC 系统中集成的独立外设控制器、挂接在 SoC内存空间的外设等却不依附于此类总线。

基于这一背景， Linux 发明了一种虚拟的总线，称为 platform 总线，相应的设备称为 platform_device，驱动称为 platform_driver。

通过这种方式实现了设备和驱动的分离，增强设备驱动的可移植性。平台总线模型也称为 platform 总线模型，是 Linux 内核虚拟出来的一条总线，不是真实的导线。

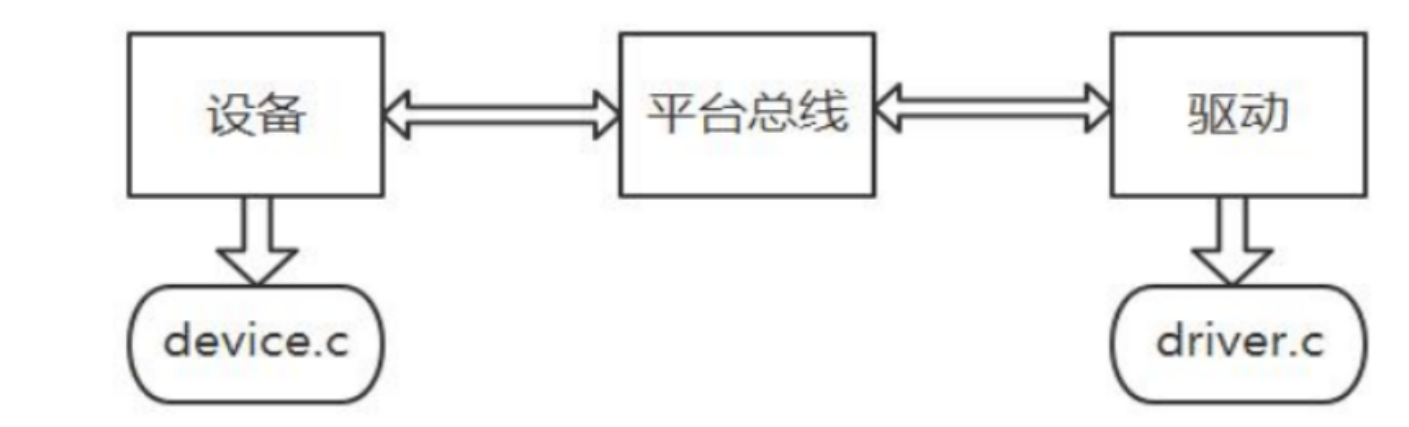

平台总线模型就是把原来的驱动C文件给分成了两个 C 文件，一个是 device.c，一个是 driver.c 。把稳定不变的放在 driver.c 里面，需要改变的就放在device.c 里面。

平台总线模型将设备代码和驱动代码分离，将与硬件设备相关的都放到 device.c 文件里面，驱动部分代码放到 driver.c 文件里面。所以对

于大量的同类设备而言，只需要修改设备文件信息，驱动文件不用修改，可以提高代码的重用性，减少重复性代码。

三、Platform 三大核心结构体

1. 总线本身：`struct bus_type platform_bus_type`

内核早已提前定义好 ，你不用自己创建。位置：/sys/bus/platform

作用：

维护两条链表：platform 设备链表、platform 驱动链表
提供 match 匹配函数，负责设备和驱动配对
匹配成功自动调用驱动的 probe

2. 设备端：`struct platform_device`

代表一个物理设备：

寄存器物理地址
中断号
设备名字、compatible 匹配字符串
资源（内存、中断）

设备树 DTS 节点，内核会自动解析、生成 platform_device，不用自己写代码创建设备。

3. 驱动端：`struct platform_driver`

你自己写的驱动就是这个：

匹配表（compatible 字符串）
probe：匹配成功就执行，做硬件初始化
remove：设备卸载时释放资源

四、Platform 完整工作流程（背下来就能写驱动）

方式一：传统方式（不使用设备树）

内核已有 platform 总线
开发者注册 platform_device 设备（手动填资源、名字）
开发者注册 platform_driver 驱动
platform 总线拿设备名和驱动名比对
匹配成功 → 调用 probe()
probe 里：映射地址、申请中断、创建设备节点、注册字符设备

方式二：设备树 DTS 方式（现在主流）

写 DTS 设备树节点，写 compatible = "xxx,yyy"
内核启动自动解析 DTS，生成 platform_device
驱动里 of_match_table 写一样的 compatible 字符串
platform 总线按 compatible 字符串匹配
匹配成功 → 执行 probe
probe 中从设备树读取寄存器、中断、引脚等资源

现在 ARM/ARM64 驱动 全部用设备树 + platform 总线

五、Platform 驱动关键函数关系

cpp 复制代码

platform_driver_register()  注册驱动
        ↓
总线匹配 match
        ↓
匹配成功 → 执行 probe()
        ↓
probe 里做：
    ioremap 寄存器映射
    request_irq 申请中断
    cdev 注册字符设备
    device_create 创建设备节点

卸载：
platform_driver_unregister() → 调用 remove()

六、最简 Platform 驱动代码（可直接编译运行）

platform_demo.c

cpp 复制代码

#include <linux/init.h>
#include <linux/module.h>
#include <linux/platform_device.h>
#include <linux/of.h>

// 匹配表：对应设备树 compatible
static const struct of_device_id my_of_match[] = {
    { .compatible = "my,platform_demo" },
    { /* 结束 */ }
};
MODULE_DEVICE_TABLE(of, my_of_match);

// probe：匹配成功进入
static int my_probe(struct platform_device *pdev)
{
    pr_info("platform probe 匹配成功\n");
    return 0;
}

// remove：设备移除
static int my_remove(struct platform_device *pdev)
{
    pr_info("platform remove\n");
    return 0;
}

// 注册 platform 驱动
static struct platform_driver my_platform_driver = {
    .probe  = my_probe,
    .remove = my_remove,
    .driver = {
        .name = "my_platform_drv",
        .of_match_table = my_of_match,
    },
};

static struct platform_device *my_platform_dev;

static int __init my_platform_init(void)
{
    int ret;

    ret = platform_driver_register(&my_platform_driver);
    if (ret) {
        pr_err("platform_driver_register failed: %d\n", ret);
        return ret;
    }

    /*
     * 注册一个同名 platform_device，便于在无设备树 overlay 的环境中
     * 也能触发 probe。
     */
    my_platform_dev = platform_device_register_simple("my_platform_drv", -1, NULL, 0);
    if (IS_ERR(my_platform_dev)) {
        ret = PTR_ERR(my_platform_dev);
        pr_err("platform_device_register_simple failed: %d\n", ret);
        platform_driver_unregister(&my_platform_driver);
        return ret;
    }

    pr_info("platform demo init done\n");
    return 0;
}

static void __exit my_platform_exit(void)
{
    platform_device_unregister(my_platform_dev);
    platform_driver_unregister(&my_platform_driver);
    pr_info("platform demo exit\n");
}

module_init(my_platform_init);
module_exit(my_platform_exit);

MODULE_LICENSE("GPL");
MODULE_AUTHOR("Driver Study");

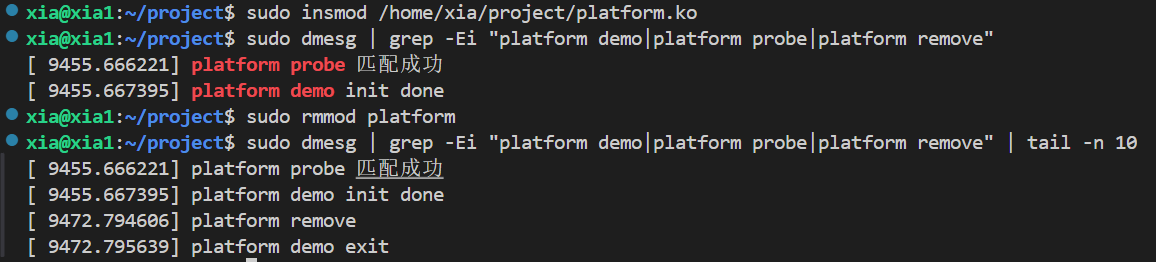

运行示例

1) 模块加载入口

module_init(my_platform_init) 指定加载时先执行 my_platform_init()。
在 my_platform_init() 里做两步：
1. platform_driver_register(&my_platform_driver)：先把驱动注册到 platform 总线。
2. platform_device_register_simple("my_platform_drv", ...)：再注册一个同名设备，方便在没有设备树 overlay 时也能触发匹配。

2) 驱动匹配规则

驱动结构在 my_platform_driver：
- .driver.name = "my_platform_drv"
- .of_match_table = my_of_match（设备树 compatible = "my,platform_demo"）
因为你手动注册的 device 名字就是 "my_platform_drv"，会立刻和驱动匹配成功，于是调用 my_probe()。
my_probe() 当前只打印：platform probe 匹配成功。
