华三路由器NAT配置

北方的流星2026-05-02 22:50

本文详细介绍了H3C路由器的NAT配置，包括Basic NAT（一对一转换）、NAPT（一对多转换）和Easy IP配置。还讨论了公网主动访问私网所需的NAT Server配置，以及当公网地址不属于路由器接口地址网段时的静态路由设置问题。

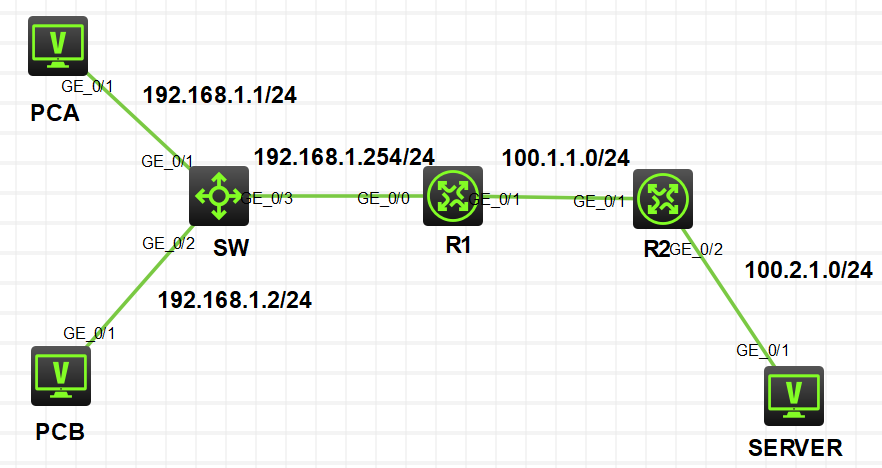

一、基础配置

R1：

<H3C>sys

System View: return to User View with Ctrl+Z.

$H3C$ sysn R1

$R1$ int g0/0

$R1-GigabitEthernet0/0$ ip add 192.168.1.254 24

$R1-GigabitEthernet0/0$ undo sh

$R1-GigabitEthernet0/0$ int g0/1

$R1-GigabitEthernet0/1$ ip add 100.1.1.1 24

$R1-GigabitEthernet0/1$ undo sh

R1-GigabitEthernet0/1

R2：

<H3C>sys

System View: return to User View with Ctrl+Z.

$H3C$ sysn R2

$R2$ int g0/1

$R2-GigabitEthernet0/1$ ip add 100.1.1.2 24

$R2-GigabitEthernet0/1$ int g0/2

$R2-GigabitEthernet0/2$ ip add 100.2.1.1 24

$R2-GigabitEthernet0/2$ qu

R2

二、R1配置默认路由

$R1$ ip route-static 0.0.0.0 0 100.1.1.2

三、Basic Nat转换（一对一转换）

R1：

$R1$ acl basic 2000

$R1-acl-ipv4-basic-2000$ rule 1 permit source 192.168.1.0 0.0.0.255

$R1-acl-ipv4-basic-2000$ qu

$R1$ nat address-group 1

$R1-address-group-1$ address 100.1.1.10 100.1.1.20

$R1-address-group-1$ int g0/1

$R1-GigabitEthernet0/1$ nat outbound 2000 address-group 1 no-pat //静态一对一转换

$R1-GigabitEthernet0/1$ qu

四、NAPT（一对多转换）

$R1$ undo nat address-group 1

$R1$ int g0/1

R1-GigabitEthernet0/1]undo nat outbound 2000

R1-GigabitEthernet0/1]qu

R1]nat address-group 1

R1-address-group-1]address 100.1.1.10 100.1.1.10

$R1-address-group-1$ int g0/1

R1-GigabitEthernet0/1]nat outbound 2000 address-group 1 //不带no-pat表示端口转换

$R1-GigabitEthernet0/1$ qu

五、Easy IP配置

$R1$ int g0/1

$R1-GigabitEthernet0/1$ undo nat outbound 2000

$R1-GigabitEthernet0/1$ nat outbound 2000

$R1-GigabitEthernet0/1$ qu

//不需要地址池。私有网络转换公网地址，就是G0/1是公网地址。

六、NAT　Server

$R1$ int g0/1

$R1-GigabitEthernet0/1$ nat server global 100.1.1.10 inside 192.168.1.1

//为PCA绑定一个公网IP地址：100.1.1.10

$R1-GigabitEthernet0/1$ nat server protocol tcp global 100.1.1.11 inside 192.168.

1.1

//绑定公网IP，为公网提供其他服务。比如FTP、WWW等

$R1-GigabitEthernet0/1$ qu
