Unity UI性能优化一之插件【Unity UI Optimization Tool】

一.Unity UI Optimization Tool下载安装

访问主页可阅读基础使用流程，性能优化的方案：

https://github.com/JoanStinson/UnityUIOptimizationTool#reduce-game-objects-inside-prefabs

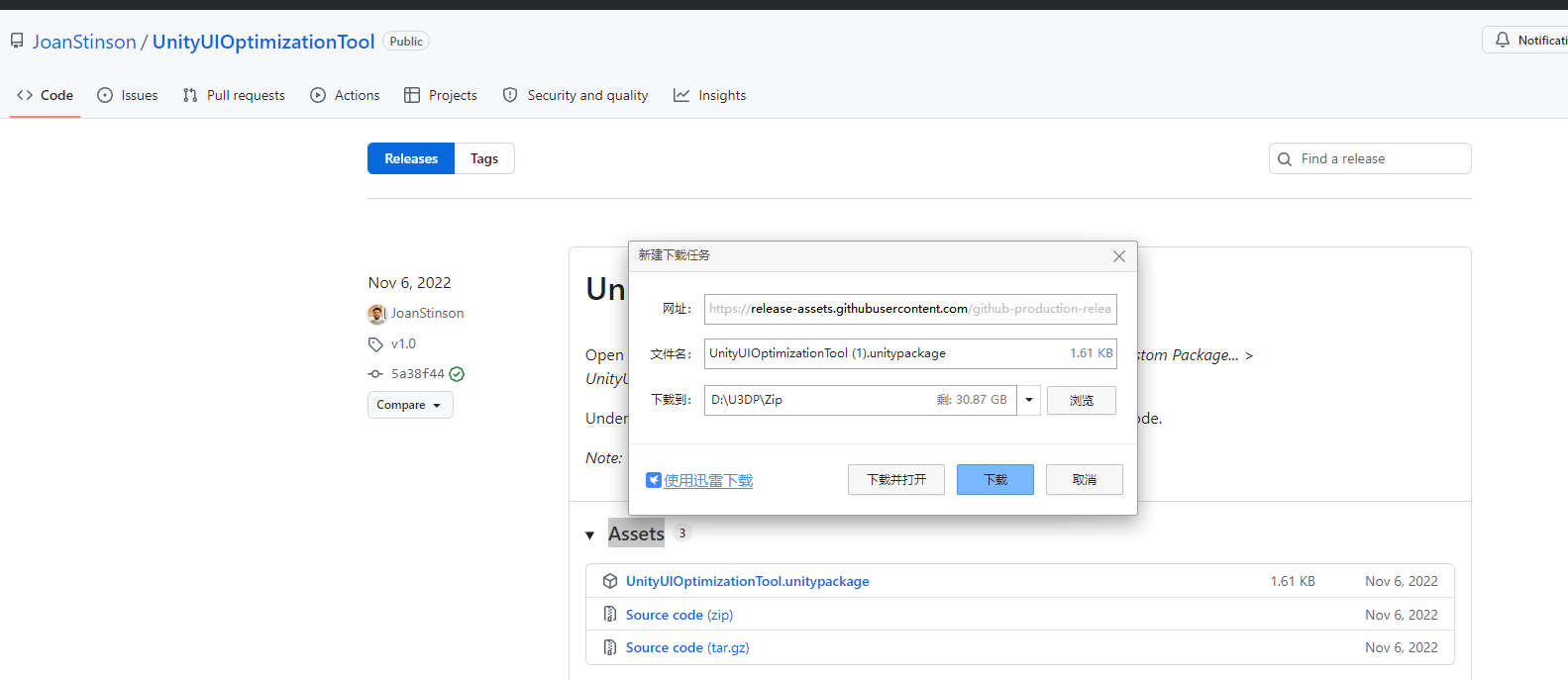

下载unitypackage包

https://github.com/JoanStinson/UnityUIOptimizationTool/releases

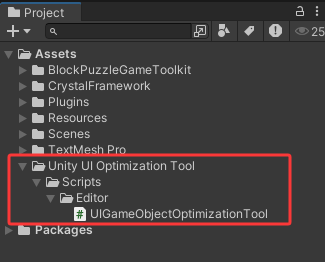

导入到unity：

二.Unity UI Optimization Tool支持的优化技术.

2.1 对于不属于Button的 Image 组件，禁用Raycast Target

每次有 UI 输入（单击、点击、滚动等）时，Unity 的GraphicsRaycaster 都会迭代场景中的所有Raycast 目标，因此我们的处理量越少，节省的处理就越多。

cs 复制代码

        private static void DisableRaycastTargetForNonButtonImages(Transform child)
        {
            bool childHasInteractable = child.gameObject.TryGetComponent<Button>(out var childButton) || child.gameObject.TryGetComponent<Toggle>(out var childToggle);
            bool childHasImage = child.gameObject.TryGetComponent<Image>(out var childImage);

            if (!childHasInteractable && childHasImage)
            {
                childImage.raycastTarget = false;
            }
        }

2.2 避免在UI中使用 Animator 组件

Unity 的 Animator 组件主要用于3D动画。将其用于 UI 元素会导致额外的处理。

相反，最好的方法是使用自定义补间工具，例如 DOTween。

cs 复制代码

        private static void LogWarningIfAnimatorComponentsAreFound(Transform child, string selectedGameObjectName)
        {
            bool childHasAnimator = child.gameObject.TryGetComponent<Animator>(out var childAnimator);

            if (childHasAnimator)
            {
                Debug.LogWarning($"Child <b>{child.name}</b> of <b>{selectedGameObjectName}</b> has an Animator component. Please consider using a DOTween Animation or ShowHideAnimator instead if possible.");
            }
        }

2.3 在ScrollView中使用RectMask2D组件

做法：找到ScrollView子对象Viewport ，若发现它身上挂着的是Mask组件。直接移除Mask组件，然后添加RectMask2D组件。
效果：假设你的 ScrollView里有一个超长的列表，包含100个列表项。屏幕一次只能看到5个。如果没有 RectMask2D，Unity仍然会尝试生成全部100个项的网格顶点，并向GPU提交渲染，只是最终被模板（stencil）测试丢弃或遮挡，这浪费了大量CPU和GPU资源。有了 RectMask2D，只有可见的那5-8个附近项的UI元素会真正进入渲染管线。

cs 复制代码

        private static void AddARectMask2DToTheScrollRectIfItsMissingOne(Transform child, out bool childHasScrollRect)
        {
            childHasScrollRect = child.gameObject.TryGetComponent<ScrollRect>(out var childScrollRect);
            bool childHasRectMask2D = child.gameObject.TryGetComponent<RectMask2D>(out var childRectMask2D);

            if (childHasScrollRect && !childHasRectMask2D)
            {
                child.gameObject.AddComponent<RectMask2D>();
            }
        }

Mask组件和RectMask2D组件的区别：

特性	`Mask`	`RectMask2D`
实现原理	依赖GPU的模板缓冲区 (Stencil Buffer)	通过CPU进行矩形区域裁剪，精确剔除被遮挡的UI元素
性能	相对较差。视图外的元素仍参与渲染（但被模板测试丢弃），可能增加GPU开销	性能极高。视图外的元素直接不参与渲染，有效降低DrawCall和Overdraw
灵活性	支持任意形状的遮罩（如圆形、星形）	仅支持矩形遮罩，是最适合ScrollView的形状
额外开销	可能修改材质，破坏UI渲染批处理（Batching）	无需修改材质，无额外DrawCall
适用场景	需要非矩形遮罩效果的UI	滚动视图、列表等标准矩形裁剪区域

为什么ScrollView的标准模板用的是 `Mask`？

这主要是因为历史原因。在Unity的早期版本中，创建ScrollView时默认使用的是Mask组件。这种使用GPU模板缓冲区的做法在当时很普遍。

但随着UI系统的发展，RectMask2D因其针对性的优化性能更好，已经成为了更优的选择。它的裁剪原理非常适合滚动列表------只渲染显示区域内的内容，区域外的直接跳过，完美契合ScrollView的需求

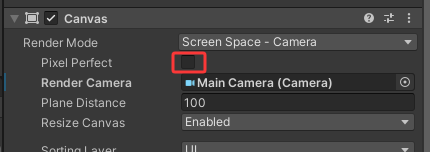

2.4 禁用Canvas的 Pixel Perfect

Pixel Perfect的作用：开启后，Unity会尝试将Canvas下所有UI元素的顶点坐标对齐到屏幕的整数像素位置，避免UI元素因浮点坐标产生"模糊"或"像素边缘锯齿"。
性能影响：为了实现这种对齐，Unity需要在每帧或每次UI布局变化时，对每个顶点的位置进行额外的数学运算（舍入、取整等）。对于包含大量UI元素（文本、图片、复杂布局）的Canvas，这部分计算会显著增加CPU开销，特别是UI频繁变动（如滚动列表、动态数值更新）时。
禁用后：顶点直接使用原始的浮点坐标渲染，跳过了对齐转换步骤，加快了网格构建和布局更新速度。
只有在需要像素级精确显示（如像素风游戏、精细小图标）且性能充裕时，才值得开启此选项。

最佳实践：默认不勾选Pixel Perfect；只有在发现UI有明显模糊且无法通过其他方式（如调整RectTransform锚点、使用整数坐标）解决时，再评估是否开启。

cs 复制代码

        private static void DisablePixelPerfectForCanvasContainingAScrollRect(ref Canvas canvas, ref bool hasScrollRect, Transform child, bool childHasScrollRect)
        {
            bool childHasCanvas = child.gameObject.TryGetComponent<Canvas>(out var childCanvas);

            if (childHasCanvas)
            {
                canvas = childCanvas;
            }

            if (childHasScrollRect)
            {
                hasScrollRect = true;
            }

            if (hasScrollRect && canvas != null)
            {
                canvas.pixelPerfect = false;
            }
        }

三.文档中提到的优化技巧

3.1 减少Prefab内的gameobject

做法：在可能的情况下，减少Prefab内的gameobject数量

效果：

降低实例化耗时

每个GameObject及其组件在实例化时都需要分配内存、初始化属性、建立父子关系。对象越多，实例化时的CPU开销越大，尤其是复杂Prefab在运行时动态生成时，影响明显。
减少绘制调用（Draw Call）与渲染开销

即使GameObject使用相同材质，若网格、渲染组件或层级结构复杂，也可能导致渲染批次增加。减少不必要的GameObject可降低渲染管线压力。
降低场景加载与内存占用

每个GameObject都会增加场景序列化数据量，加载时需解析更多数据。同时，Transform等组件的内存开销虽小，但大量对象累积会显著增加内存占用，并可能触发频繁的GC

减少Prefab内的GameObject数量本质上是降低整体复杂度，减少CPU/内存/渲染管线的负载

3.2 不要使用 Alpha 来隐藏 UI 元素

做法：通过gameObject.SetActive(false)隐藏UI元素，不用通过color.alpha = 0隐藏

原因：

1.即使 Alpha = 0，UI 元素的 Mesh（网格）依然会被提交给 GPU 进行渲染，

2.填充率（Fill Rate）浪费

3.仍然会阻挡射线检测（Raycast）

4.不利于节省DrawCall：UI 系统的合批仍然需要考虑它

5.逻辑与状态的不清晰(比如放在布局组中依然会占位)
