STM32——串口中断接收

一、实验功能

本实验实现 STM32 串口 三大核心功能：

printf 重定向：单片机向上位机发送字符串
串口中断接收 ：电脑发送数据 → 单片机自动触发中断读取数据
接收回显：单片机收到什么数据，立刻通过 printf 发回电脑显示

1、什么是串口中断接收？（通俗解释）

普通接收（轮询） ：主循环里一直while读取，CPU 累死，效率低
中断接收 ：CPU 正常干自己的事，数据来了自动喊 CPU ，CPU 停下手里的活，立刻读取数据不占 CPU 资源、响应最快、串口开发标准用法

2、串口中断接收完整工作流程

电脑发送一个字符 → 单片机 RX 引脚（PA10）收到
硬件自动把数据存入接收寄存器
触发 RXNE 接收中断（RX Non Empty）
CPU 暂停主循环while(1)
自动跳转到 USART1_IRQHandler() 执行
读取数据 → printf 回显
清除中断标志 → 回到主循环继续执行

二、硬件连接

USART1_TX (PA9) ：串口发送
USART1_RX (PA10) ：串口接收
波特率：115200
数据位：8，停止位：1，校验位：无

三、完整代码

1.main.c 主程序文件

复制代码

// 包含STM32标准库底层驱动
#include "stm32f10x.h"
// 主头文件
#include "main.h"
// 串口驱动头文件
#include "usart.h"
// 标准输入输出头文件（使用printf必须包含）
#include "stdio.h"

/**
  * @brief  毫秒级软件延时函数
  * @param  time: 延时时间，单位 1ms
  * @retval 无
  */
void delay(uint16_t time)
{
	uint16_t i = 0;
	while(time --)
	{
		i = 12000;
		while(i --);
	}
}

/**
  * @brief  主函数
  * @retval int
  */
int main()
{
    // 1. 配置中断分组（整个工程只配置1次）
    NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);

	// 2. 初始化串口（包含：GPIO、波特率、中断、NVIC）
	my_usart_init();

	// 3. 上电后发送一条欢迎信息
	printf("hello\r\n");

	// 4. 主循环死等
	// 所有接收逻辑交给【中断】自动处理，主循环无需任何代码！
	while(1)
    {

    }
}

2.usart.c 串口驱动文件（核心重点）

复制代码

// 包含STM32标准库
#include "stm32f10x.h"
// 串口驱动头文件
#include "usart.h"
// 标准输入输出头文件
#include "stdio.h"

/**
  * @brief  串口初始化函数（发送+接收+中断）
  * @param  无
  * @retval 无
  */
void my_usart_init(void)
{
    // 定义配置结构体
	GPIO_InitTypeDef GPIOInitStruct;
	USART_InitTypeDef USART_InitStruct;
	NVIC_InitTypeDef NVIC_InitStruct;

	// ===================== 1. 开启时钟 =====================
	// 同时开启 GPIOA 时钟 和 USART1 时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_USART1, ENABLE);

	// ===================== 2. 配置 TX 引脚 PA9 =====================
	// 发送引脚必须配置为：复用推挽输出
	GPIOInitStruct.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIOInitStruct.GPIO_Pin = GPIO_Pin_9;
	GPIOInitStruct.GPIO_Speed = GPIO_Speed_10MHz;
	GPIO_Init(GPIOA, &GPIOInitStruct);

	// ===================== 3. 配置 RX 引脚 PA10 =====================
	// 接收引脚配置为：上拉输入
	GPIOInitStruct.GPIO_Mode = GPIO_Mode_IPU;
	GPIOInitStruct.GPIO_Pin = GPIO_Pin_10;
	GPIO_Init(GPIOA, &GPIOInitStruct);

	// ===================== 4. 配置串口通信参数 =====================
	USART_InitStruct.USART_BaudRate = 115200;                     // 波特率115200
	USART_InitStruct.USART_HardwareFlowControl = USART_HardwareFlowControl_None; // 无流控
	USART_InitStruct.USART_Mode = USART_Mode_Tx | USART_Mode_Rx;   // 同时开启发送和接收
	USART_InitStruct.USART_Parity = USART_Parity_No;               // 无校验位
	USART_InitStruct.USART_StopBits = USART_StopBits_1;            // 1位停止位
	USART_InitStruct.USART_WordLength = USART_WordLength_8b;        // 8位数据位

	// 初始化串口寄存器
	USART_Init(USART1, &USART_InitStruct);

	// ===================== 5. 使能串口外设 =====================
	USART_Cmd(USART1, ENABLE);

	// ===================== 6. 开启【串口接收中断】 =====================
	// 开启：RXNE 接收非空中断（当RX寄存器收到数据时，触发中断）
	USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);

	// ===================== 7. 配置 NVIC 中断控制器 =====================
	NVIC_InitStruct.NVIC_IRQChannel = USART1_IRQn;              // 选择USART1中断通道
	NVIC_InitStruct.NVIC_IRQChannelPreemptionPriority = 0;     // 抢占优先级0
	NVIC_InitStruct.NVIC_IRQChannelSubPriority = 0;            // 子优先级0
	NVIC_InitStruct.NVIC_IRQChannelCmd = ENABLE;               // 使能该中断通道

	// 初始化NVIC
	NVIC_Init(&NVIC_InitStruct);
}

/**
  * @brief  串口发送一个字节
  */
void My_Usart_Send_Byte(USART_TypeDef* USARTx, uint16_t Data)
{
	// 写入数据到发送寄存器
	USART_SendData(USARTx, Data);
	// 等待发送完成（TXE=1表示发送完成）
	while (USART_GetFlagStatus(USARTx, USART_FLAG_TXE) == RESET);
}

/**
  * @brief  串口发送字符串
  */
void My_Usart_Send_String(USART_TypeDef* USARTx, char * str)
{
	uint16_t i = 0;
	do
	{
		My_Usart_Send_Byte(USARTx,*(str+i));
		i++;
	}while(*(str+i) != '\0');
	// 等待整个字符串发送完成
	while (USART_GetFlagStatus(USARTx, USART_FLAG_TC) == RESET);
}

// ===================== printf 重定向函数 =====================
/**
  * @brief  重写fputc函数，将printf输出到串口1
  */
int fputc(int ch, FILE * p)
{
	// 通过串口发送一个字符
	USART_SendData(USART1, (u8)ch);
	// 等待发送完成
	while (USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);
	// 返回字符
	return ch;
}

// ===================== 【重点】串口中断服务函数 =====================
/**
  * @brief  USART1中断服务函数
  * @note   函数名固定！！！不能修改
  */
void USART1_IRQHandler()
{
    // 定义变量存储接收到的数据
	char str;

	// 1. 判断中断标志：是否是【接收中断】触发的
	if(USART_GetITStatus(USART1, USART_IT_RXNE) != RESET)
	{
		// 2. 读取串口接收寄存器的数据
		str = USART_ReceiveData(USART1);

		// 3. 把收到的数据通过printf回显到电脑
		printf("receive data: %c \r\n",str);

		// 4. 清除中断标志位（硬件自动清除，也可手动清除）
		USART_ClearITPendingBit(USART1,USART_IT_RXNE);
	}
}

①. 开启接收中断

复制代码

USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);

USART_IT_RXNE：接收寄存器非空中断
作用：只要 RX 收到数据，就立刻触发中断
不开启这行 → 中断永远不触发

②. NVIC 配置（中断管家）

复制代码

NVIC_InitStruct.NVIC_IRQChannel = USART1_IRQn;

NVIC 是所有中断的大管家
必须开启对应中断通道，中断才能生效

③. 【最重要】串口中断服务函数

复制代码

void USART1_IRQHandler()

✅ 规则：

函数名固定，不能自定义！
中断触发后，硬件自动调用这个函数
接收逻辑必须写在这里面

函数内部逻辑：

复制代码

// 判断是不是接收中断
if(USART_GetITStatus(USART1, USART_IT_RXNE) != RESET)
{
    // 读取收到的数据
    str = USART_ReceiveData(USART1);

    // 回显数据
    printf("receive data: %c \r\n",str);

    // 清除中断标志
    USART_ClearITPendingBit(USART1,USART_IT_RXNE);
}

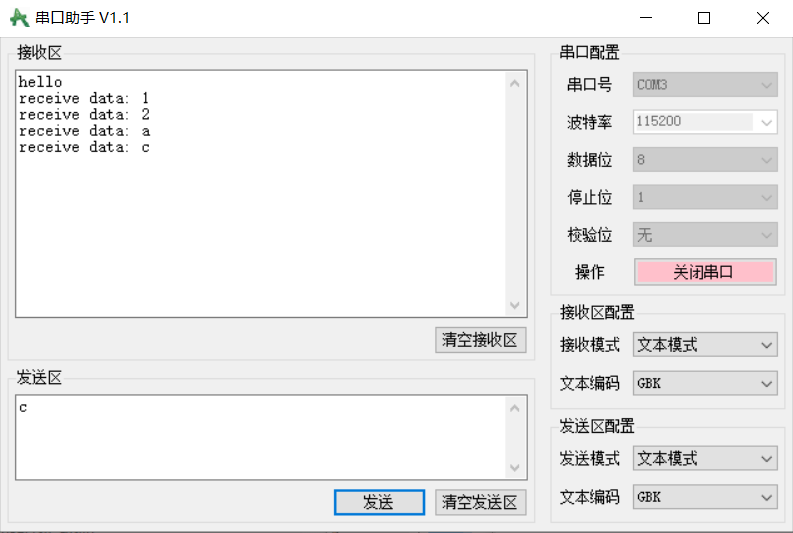

四、运行效果

五、必记 5 大规则

中断服务函数名固定，不能写错
必须开启 USART_IT_RXNE 接收中断
必须配置 NVIC 使能中断通道
中断里尽量少写代码，快进快出
printf 必须重定向 fputc + 勾选 MicroLIB
