在蓝牙HID（Human Interface Device）设备的无线通信中，L2CAP（Logical Link Control and Adaptation Protocol）层就像一座精密搭建的桥梁，一边连接着HID设备的应用层功能，另一边对接蓝牙底层的基带传输，承担着协议适配、信道管理、数据封装等关键职责。没有L2CAP层的高效运作，蓝牙键盘的按键输入、鼠标的坐标传输、游戏手柄的力反馈指令都无法准确、低延迟地在设备与主机间传递。本文深入剖析蓝牙HID规范中L2CAP层的设计原理、核心机制与实践细节，深层次理解这座通信桥梁的搭建逻辑。
目录
[3.1 数据封装：HID消息的打包与拆包流程](#3.1 数据封装：HID消息的打包与拆包流程)
[3.2 MTU协商：数据传输的最大包裹尺寸设定](#3.2 MTU协商：数据传输的最大包裹尺寸设定)
[3.3 QoS配置：为不同数据定制传输保障](#3.3 QoS配置：为不同数据定制传输保障)
[3.4 信道复用与数据分流：高效利用传输资源](#3.4 信道复用与数据分流：高效利用传输资源)
[3.5 关键辅助机制：流量控制与超时管理](#3.5 关键辅助机制：流量控制与超时管理)
一、L2CAP层在蓝牙HID中的核心定位
要理解L2CAP层的作用，我们可以先想象一个场景：蓝牙鼠标要将用户的移动坐标发送给电脑，这些坐标数据就像要通过一条无线公路从鼠标传输到电脑。基带层提供了最基础的公路路面（物理传输通道），而L2CAP层则负责规划车道（逻辑信道）、制定交通规则（协议适配）、处理货物封装（数据格式转换），确保数据传输高效、有序、无差错。
在蓝牙HID架构中，L2CAP层的核心定位是协议 适配器 与 信道 管理器，具体承担三大核心职责：
协议适配：将HID协议的消息格式适配为蓝牙基带可传输的格式，同时反向解析基带数据为HID协议可识别的消息；
信道 复用：在单一基带ACL（Asynchronous Connection-oriented Link）连接上，创建多个逻辑信道分别承载不同类型的HID数据（控制指令、实时输入输出等）；
服务质量保障：通过QoS（Quality of Service）配置、MTU（Maximum Transmission Unit）协商等机制，满足HID设备对低延迟、高可靠性的传输要求。
蓝牙HID规范明确规定，所有HID协议流量必须通过L2CAP面向连接的信道传输，这一设计确保了无线传输与有线USB HID设备的性能一致性，让用户在使用蓝牙外设时几乎感受不到无线与有线的差异。
二、HID专属的L2CAP信道设计：双信道分工模式
蓝牙HID规范为L2CAP层定义了两种专用信道，就像双车道设计，分别承载不同类型的HID数据，确保传输效率与可靠性的平衡。这两种信道通过固定的PSM（Protocol/Service Multiplexer）值进行标识，PSM值就像车道编号，让主机和设备能快速识别信道用途。
（一）控制 信道 （Control Channel ）：可靠的 指令 通道
控制信道的PSM值固定为0x0011，主要承载非实时性的控制类数据，比如HID设备的配置指令、模式切换命令、特征报告（Feature Reports）等。这类数据的特点是对实时性要求不高，但需要确保传输的可靠性，因此控制信道被设置为"Best Effort"（尽力而为）服务类型。
在实际应用中，当电脑需要查询蓝牙键盘的当前状态（如Caps Lock按键状态），或向蓝牙游戏手柄发送校准指令时，这些数据都会通过控制信道传输。控制信道的设计重点是保证数据传输的完整性，即使出现短暂延迟也不会影响设备功能。
（二）中断 信道 （ Interrupt Channel ）： 低延迟 的数据通道
中断信道的PSM值同样为固定分配，主要承载实时性要求高的HID数据，包括键盘的按键输入、鼠标的坐标变化、游戏手柄的操作指令与力反馈响应等。这类数据对延迟极为敏感------试想如果鼠标移动后，电脑屏幕上的光标延迟100ms才响应，用户体验将大打折扣，因此中断信道被设置为"Guaranteed"（保证服务质量）服务类型。
中断信道的设计核心是低延迟传输，采用异步传输模式，数据无需等待确认即可发送，这与USB HID的中断传输机制异曲同工。规范特别指出，如果HID设备没有声明输入或输出报告，中断信道仍需保持开启（可处于空闲状态），以简化初始化流程。
（三） 信道 操作的严格顺序
蓝牙HID规范对L2CAP信道的开启与关闭顺序有明确要求，就像交通规则一样必须严格遵守：
开启顺序：必须先建立控制信道，完成配置后再开启中断信道。这样设计的原因是，中断信道开启前可能需要通过控制信道传递配置参数（如QoS设置、协议模式选择），确保中断信道启动后就能满足实时传输要求；
关闭顺序：必须先关闭中断信道，再关闭控制信道。如果直接终止基带连接，L2CAP层会将两个信道视为同时关闭；
异常处理：若设备意外断开基带连接，L2CAP层需将两个信道均标记为关闭状态，避免残留无效连接影响后续重连。
这种严格的顺序要求，是保障HID设备连接稳定性的重要设计，避免因信道操作顺序混乱导致的数据丢失或设备异常。
三、L2CAP层的核心技术机制解析
3.1 数据封装：HID消息的打包与拆包流程

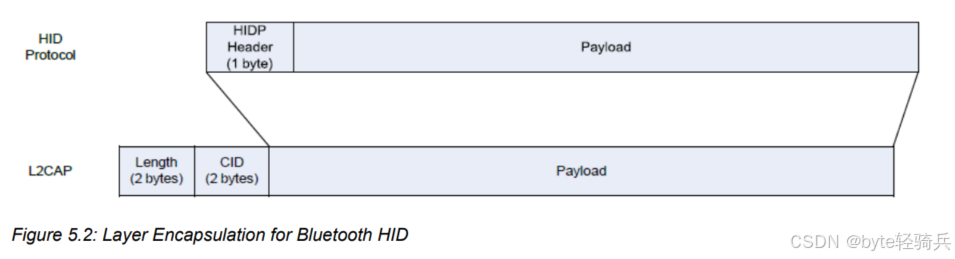

HID设备产生的原始数据（如鼠标的X/Y坐标变化）无法直接通过蓝牙基带传输，需要经过L2CAP层的两次封装，就像给包裹套上内层信封和外层快递袋：
第一层封装（HID协议头添加）：HID设备或主机先为原始数据添加1字节的HIDP（HID Protocol）头，标识消息类型（如DATA、HANDSHAKE等）和参数，形成HIDP数据包；
第二层封装（L2CAP头添加）：L2CAP层为HIDP数据包添加2字节长度字段和2字节信道ID（CID），形成完整的L2CAP数据帧。
封装后的数据流格式如下（从上层到下层）：
HID原始数据 → HIDP头（1字节） → L2CAP头（4字节：2字节长度+2字节CID） → 基带传输单元接收端则执行反向的拆包流程，先剥离L2CAP头获取HIDP数据包，再解析HIDP头得到HID原始数据。这种分层封装机制的优势在于，HID层无需关心底层传输细节，基带层也无需理解HID协议含义，各层各司其职，降低了系统复杂度。
规范特别强调，HIDP消息的长度不得超过该信道协商的MTU值，否则发送方应丢弃该消息，接收方也应忽略超过MTU的消息，这一限制避免了因数据过大导致的传输超时或内存溢出。
3.2 MTU协商：数据传输的最大包裹尺寸设定
MTU（Maximum Transmission Unit）指L2CAP信道可传输的最大数据单元长度（不包含L2CAP头），就像快递服务规定的最大包裹尺寸，超过该尺寸的包裹必须拆分运输（不过蓝牙HID规范中已弃用分段重组机制）。
蓝牙HID规范对MTU有明确的硬性要求，确保不同厂商设备间的 interoperability（互操作性）：
1. 主机端MTU要求：
工作在Report Protocol Mode（报告协议模式）时，MTU需≥672字节；
工作在Boot Protocol Mode（引导协议模式）时，MTU需≥48字节；
无论哪种模式，控制信道和中断信道的MTU都不得低于蓝牙核心规范要求的最小48字节。
2. 设备端MTU要求：
必须支持足够大的接收MTU，以容纳其报告描述符中定义的最大报告（包括HIDP头和报告ID）；
控制信道和中断信道的MTU均需满足最小48字节要求。
MTU的协商过程发生在L2CAP信道建立阶段，主机和设备会交换各自支持的MTU值，最终采用两者中的较小值作为该信道的MTU。对于蓝牙鼠标、键盘等简单HID设备，48字节的MTU已足够满足需求（鼠标的坐标报告通常仅3-4字节，键盘的按键报告约8字节）；而对于包含力反馈功能的游戏手柄等复杂设备，更大的MTU能减少数据传输次数，提升传输效率。
3.3 QoS配置：为不同数据定制传输保障
QoS（Quality of Service）配置是L2CAP层保障HID设备传输性能的核心机制，就像为不同类型的货物运输提供差异化的物流服务：实时性要求高的加急件（如鼠标移动数据）享受优先传输，非实时的普通件（如设备配置指令）则按序传输。
蓝牙HID规范将QoS配置与信道类型强绑定，形成差异化的传输保障策略：
1. 中断信道（Guaranteed服务类型）：
主要配置参数包括Token Rate（令牌速率）、Token Bucket Size（令牌桶大小）、Latency（延迟）、Delay Variation（延迟抖动）；
例如蓝牙鼠标的中断信道配置通常为：Token Rate=300 Octets/sec，Latency=10ms，确保坐标数据每10ms就能传输一次，满足实时响应需求；
规范推荐，支持Sniff模式的HID设备应将中断信道的Access Latency设置为不大于最小Sniff间隔，确保在低功耗模式下仍能保障传输及时性。
2. 控制信道（Best Effort服务类型）：
无需严格的QoS参数配置，仅需保证数据最终送达即可；
适用于特征报告、设备状态查询等对延迟不敏感的场景。
需要注意的是，当HID设备与主机均支持Sniff Subrating模式时，Sniff Subrating参数会覆盖L2CAP的QoS配置，这种设计能更好地平衡低功耗与传输性能------在设备无操作时进入深度低功耗模式，有数据传输时快速恢复高优先级传输。
3.4 信道复用与数据分流：高效利用传输资源

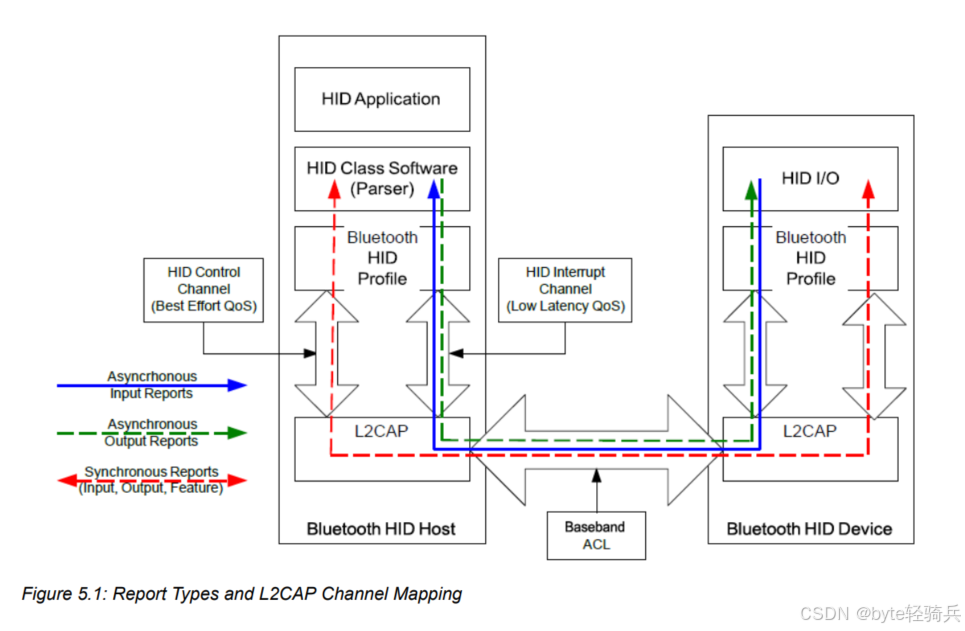

L2CAP层的核心优势之一是信道复用，即在单一基带ACL连接上创建多个逻辑信道，实现不同类型数据的并行传输。在蓝牙HID中，这种复用机制具体表现为：
物理层：仅需建立一条基带ACL连接，减少连接建立的开销和资源占用；
逻辑层：通过控制信道和中断信道分离不同类型的HID数据，避免控制指令与实时数据相互干扰；
数据分流规则：
特征报告（Feature Reports）：仅通过控制信道传输，且必须采用同步传输方式（需等待主机请求）；
异步输入/输出报告：仅通过中断信道传输，无需等待确认，优先保障实时性；
同步输入/输出报告：通过控制信道传输，适用于需要确认的实时数据传输场景。
这种分流设计就像在一条高速公路上设置了普通车道和应急车道，控制指令走普通车道按序传输，而鼠标移动、按键输入等实时数据走应急车道优先传输，既保证了传输效率，又避免了不同类型数据的冲突。
3.5 关键辅助机制：流量控制与超时管理
1. 流量控制机制
蓝牙HID规范并未强制要求L2CAP层实现流量控制，因为大多数HID设备的数据传输量不大，且中断信道采用异步传输模式，天然具备一定的流量自适应能力。但规范明确指出，若确实需要流量控制，必须使用L2CAP核心规范定义的流量控制机制，禁止厂商自定义私有方案。
对于数据传输量较大的HID设备（如高频游戏手柄、条码扫描仪），流量控制机制能有效避免接收方缓冲区溢出：当接收方缓冲区即将满时，会向发送方发送暂停传输的信号；当缓冲区有足够空间时，再发送恢复传输的信号，确保数据传输有序进行。
2. 超时管理机制
L2CAP层的超时管理主要应对两种异常场景：链路中断与数据丢失，核心配置包括：
链路监督超时（Link Supervision Timeout）：默认值为2秒（若设备未声明HIDSupervisionTimeout属性），主机需在HID服务建立时设置该超时值；
冲洗超时（Flush Timeout）：应设置为0xFFFF（无限超时），确保HID相关数据不会被基带层自动冲洗；
超时处理逻辑：若发生LMP_supervision_timeout，主机和设备应视为连接丢失，待重连后恢复数据状态并重新发送超时的请求。
这些超时机制就像通信中的安全保障，既能快速检测链路异常，又能避免关键数据丢失，确保HID设备在复杂无线环境下的稳定性。
四、L2CAP配置参数的实践参考
蓝牙HID规范的附录D提供了三种典型HID设备的L2CAP配置示例，这些实例是理解L2CAP参数设计的重要参考，下面结合实例详细解析配置逻辑：

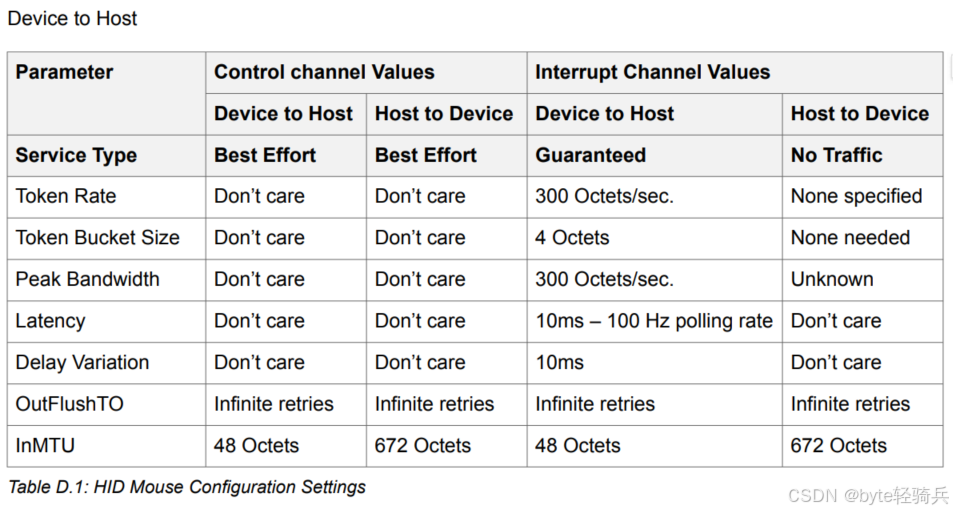

（一）鼠标的L2CAP配置（附录D.1）
鼠标作为最常见的HID设备，其L2CAP配置聚焦于低延迟和低功耗的平衡：
-
中断信道（设备→主机）：Service Type=Guaranteed，Token Rate=300 Octets/sec，Latency=10ms，Token Bucket Size=4 Octets；
-
控制信道：Service Type=Best Effort，无特殊QoS配置；
-
配置逻辑解析：鼠标每秒发送约100次坐标报告（10ms间隔），每次报告3字节，因此Token Rate设置为300 Octets/sec（100×3）；Token Bucket Size=4字节，预留1字节的冗余空间，避免因突发数据导致的传输阻塞；10ms的Latency确保用户移动鼠标后，光标能及时响应。

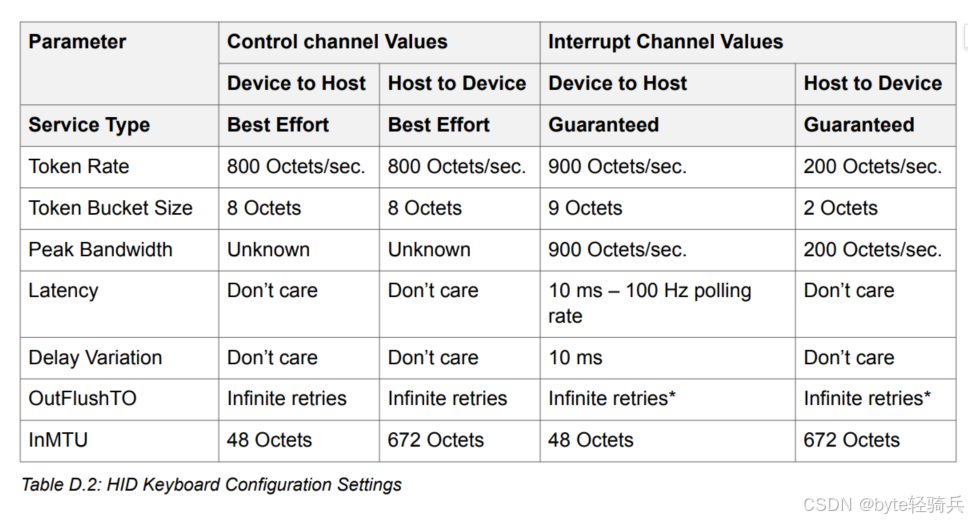

（二）键盘的L2CAP配置（附录D.2）
键盘的传输特点是突发式数据（按键按下/松开时产生数据），其配置重点是兼顾实时性与带宽效率：
-
中断信道（设备→主机）：Service Type=Guaranteed，Token Rate=900 Octets/sec，Latency=10ms；
-
中断信道（主机→设备）：Service Type=Guaranteed，Token Rate=200 Octets/sec，用于传输LED状态（如Caps Lock指示灯控制）；
-
配置逻辑解析：键盘的最大按键传输速率约为100次/秒，每次报告9字节（包含修饰键状态和按键扫描码），因此Token Rate设置为900 Octets/sec；主机到设备的Token Rate=200 Octets/sec，足以满足LED状态频繁变化的需求。
（三）力反馈游戏手柄的L2CAP配置（附录D.3）
游戏手柄需要双向传输大量数据（操作指令+力反馈指令），配置需满足更高的带宽需求：
中断信道（设备→主机）：Token Rate=600 Octets/sec，用于传输摇杆坐标、按键状态；
中断信道（主机→设备）：Token Rate=1600 Octets/sec，用于传输力反馈效果指令；
配置逻辑解析：力反馈指令通常包含效果类型、强度、持续时间等参数，数据量较大，因此主机到设备的Token Rate设置为1600 Octets/sec，确保复杂力反馈效果能及时传递到手柄。
附录这些实例验证了L2CAP配置与HID设备功能的强关联性：不同类型的HID设备，其L2CAP的QoS参数、Token Rate、MTU等配置均需根据实际数据传输特性进行定制，才能达到最佳传输性能。
四、L2CAP层的实现要点与常见问题
（一）核心实现要点
-
信道建立流程 ：严格遵循先控制信道后中断信道的顺序，控制信道建立后需完成QoS协商、MTU协商等配置，再开启中断信道；
-
数据封装规范：确保HIDP头与L2CAP头的正确添加，特别是HIDP头中的消息类型和报告类型字段，直接影响数据解析的正确性；
-
低功耗与性能平衡：支持Sniff模式的设备，需在L2CAP配置中协调QoS参数与Sniff间隔，避免低功耗模式导致传输延迟增加；
-
兼容性处理：对于支持Boot Protocol Mode的设备，需确保MTU≥48字节，且报告长度不超过46字节（包含报告ID），以兼容资源受限的主机。
（二）常见问题与解决方案
-
数据传输延迟过大：检查中断信道的Latency参数是否设置合理（通常≤10ms），是否启用Sniff Subrating模式，可适当减小Sniff间隔以降低延迟；
-
数据丢失或乱序：确认MTU协商值是否满足最大报告长度需求，检查是否启用了正确的流量控制机制，避免缓冲区溢出；
-
设备兼容性问题：确保控制信道和中断信道的PSM值正确（均为0x0011），MTU不低于最小要求，QoS配置符合Guaranteed/Best Effort的分类要求；
-
功耗过高：在无数据传输时，合理配置Sniff间隔和QoS参数，避免设备持续处于高带宽传输状态，利用L2CAP的低功耗机制降低设备能耗。
五、检验
问题：蓝牙HID中L2CAP层的两大核心信道是什么？各自的作用和服务类型是什么？
答案：
蓝牙HID中L2CAP层包含两大核心信道，分别是控制信道和中断信道：
-
控制信道：PSM值为0x0011，服务类型为Best Effort（尽力而为），主要承载非实时性的控制类数据，包括HID特征报告、设备配置指令、模式切换命令等，确保数据传输的可靠性；
-
中断信道：PSM值为0x0011，服务类型为Guaranteed（保证服务质量），主要承载实时性要求高的数据，包括键盘按键输入、鼠标坐标变化、游戏手柄的操作指令与力反馈响应等，核心保障低延迟传输。
两大信道需遵循"先开控制信道、后开中断信道；先关中断信道、后关控制信道"的操作顺序，确保传输稳定性。
问题：蓝牙HID规范对L2CAP层的MTU有哪些要求？为什么要做这些限制？
答案：
蓝牙HID规范对L2CAP层的MTU有明确的强制性要求：
-
主机端要求：工作在Report Protocol Mode时MTU≥672字节，工作在Boot Protocol Mode时MTU≥48字节，且所有信道MTU不得低于48字节；
-
设备端要求：接收MTU需能容纳最大报告（含HIDP头和报告ID），且所有信道MTU不得低于48字节。
这些限制的核心目的是：
-
保障互操作性：不同厂商的HID设备与主机需遵循统一的MTU标准，避免因MTU不兼容导致数据无法传输；
-
满足不同传输场景：大MTU适配复杂HID设备（如力反馈手柄）的大数据量传输，小MTU适配资源受限的简单设备（如基础键盘鼠标）；
-
避免传输异常：MTU限制确保数据不会因超出信道承载能力而被丢弃，同时减少数据分段重组的开销（规范已弃用HID专属分段重组机制）。
问题：蓝牙HID中L2CAP层的QoS配置与信道类型如何绑定？请举例说明典型设备的配置逻辑
答案：
蓝牙HID的QoS配置与信道类型强绑定，不同信道采用差异化的QoS策略：
-
中断信道（Guaranteed服务类型）：需配置Token Rate、Token Bucket Size、Latency、Delay Variation等参数，保障实时性传输；
-
控制信道（Best Effort服务类型）：无需严格QoS配置，仅需保证数据最终送达。
典型设备的配置逻辑举例：
-
蓝牙鼠标：中断信道（设备→主机）配置为Token Rate=300 Octets/sec，Latency=10ms，对应每秒100次坐标报告（每次3字节）的传输需求；
-
蓝牙键盘：中断信道（设备→主机）Token Rate=900 Octets/sec，Latency=10ms，满足每秒100次按键报告（每次9字节）的传输需求；
-
力反馈手柄：中断信道（主机→设备）Token Rate=1600 Octets/sec，适配力反馈指令的大数据量传输需求。
QoS配置的核心逻辑是根据HID设备的实际数据传输特性（传输速率、数据大小、实时性要求）定制参数，平衡传输性能与资源占用。
