本文中使用的 STM32CubeIDE 版本为2.0.0
1. CubeIDE
1.1 安装
STM32CubeIDE 生成的代码只能在该软件内编译、下载、调试，不能用于其他IDE(如Keil5等)；要在别的软件操作代码，需要使用STM32CubeMX 重新生成；
运行STM32Cube 系列软件需要Java 环境的支持，具体到Java 官网下载，详见1.2.1节；

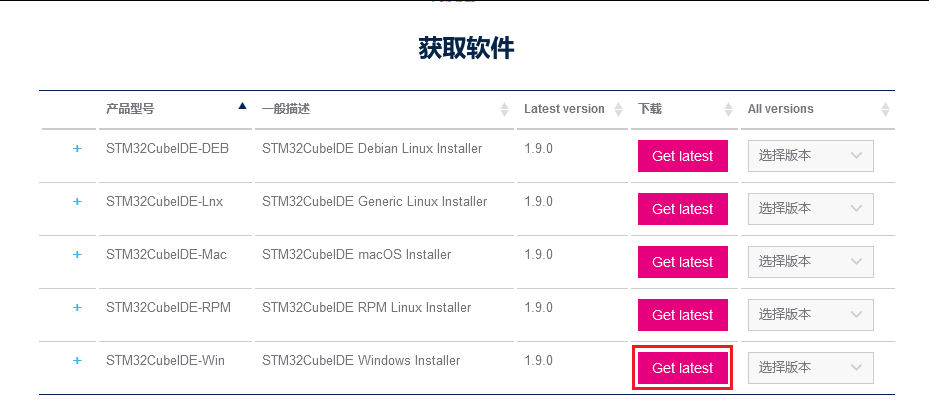

- 到ST官网STM32CubeIDE 下载页面
- 登录账号，找到软件开发工具，选择要下载的软件，安装(安装路径不能有中文)；

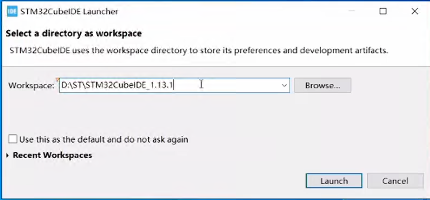

- 第一次打开，设置工作区(路径不能有中文)，以后新建的工程都会默认保存在工作区中；

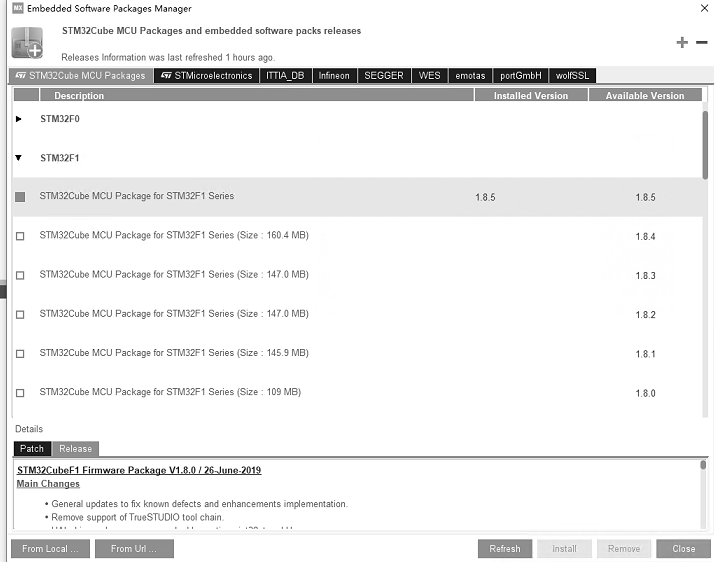

- 在help - Manage Embedded Software Packages 中安装芯片扩展包，如下面安装STM32F1 最新的扩展包，注意需要在登录状态下才能安装；

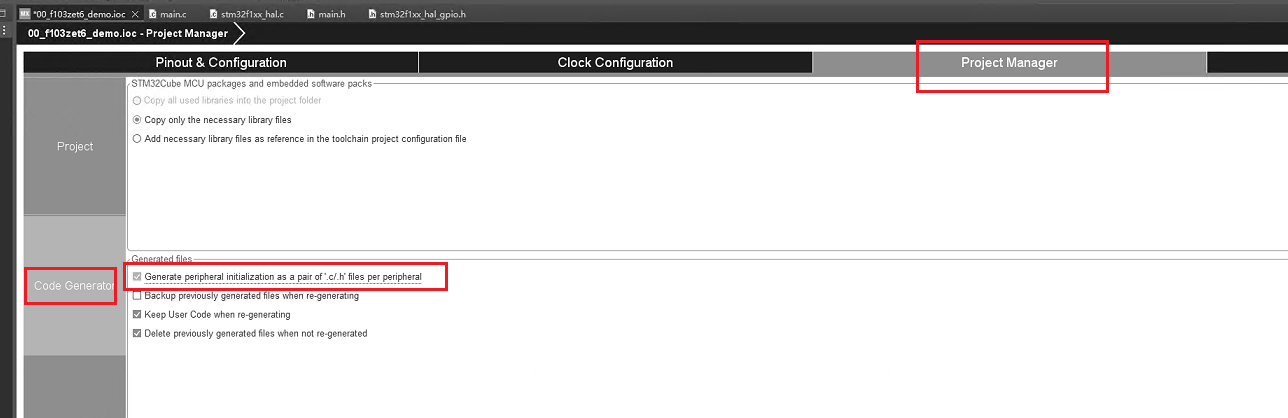

- 在生成代码前，在项目管理中，勾选以下选项，实现源文件与头文件代码规整：
安装包路径和安装路径都不能有中文
1.1.1 【异常】安装STM32CubeMX 平台时遇到缺乏Java 环境问题
安装STM32CubeMX安装包时，弹出下图报错窗口。

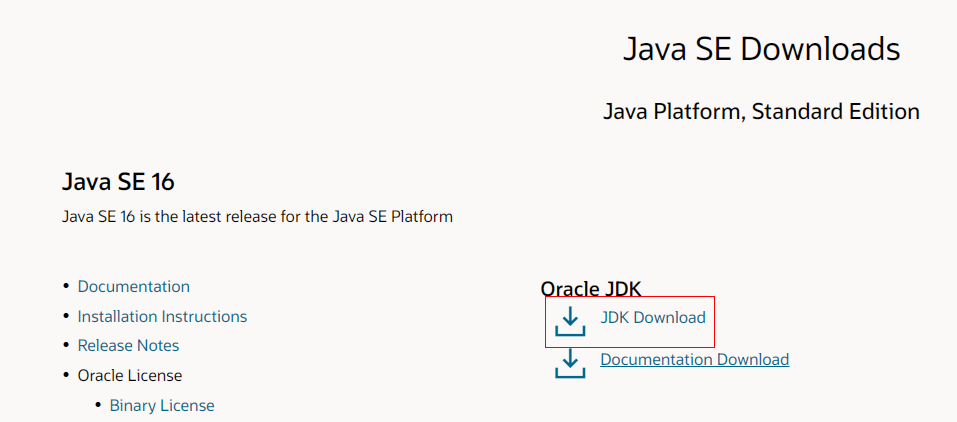

原因是电脑没有JAVA环境，到JAVA SE网站点击下载JDK文件，选择对应工作环境下载安装包（如Windows x64），安装安装包，然后再安装STM32CubeMX安装包。
- 检查是否安装成功：在cmd 中输入

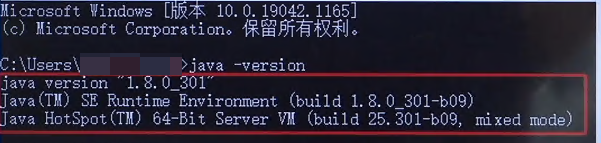

java -version：若有如下图版本号回复即可；
参考：https://www.runoob.com/java/java-environment-setup.html#win-install
1.2 使用
1.2.2 编译
编译的两个选项：
- Debug：调试版本，编译结果包含调试信息，且不做优化，支持单步调试；
- Release：发布版本，优化编译，使得代码大小与运行速度上都是最优；
1.2.3 生成hex、bin 烧录文件

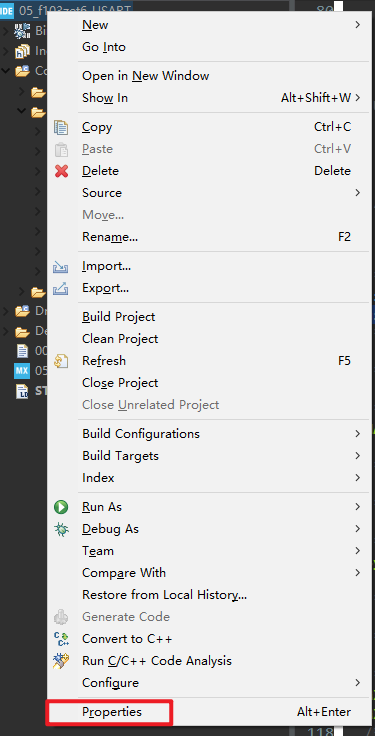

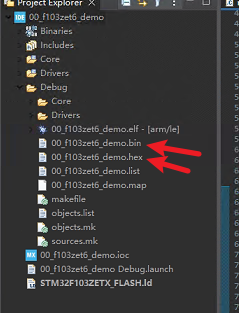

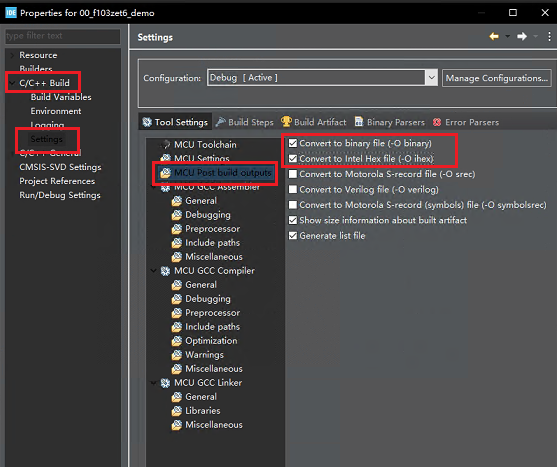

右击工程 - properties，如下图勾选两个编译输出选项，应用保存，再次编译，即可看到已生成的烧录文件；
注：生成bin、hex 烧录文件在Debug、Release 编译模式中，需要各自设置一次；
1.2.4 仿真调试

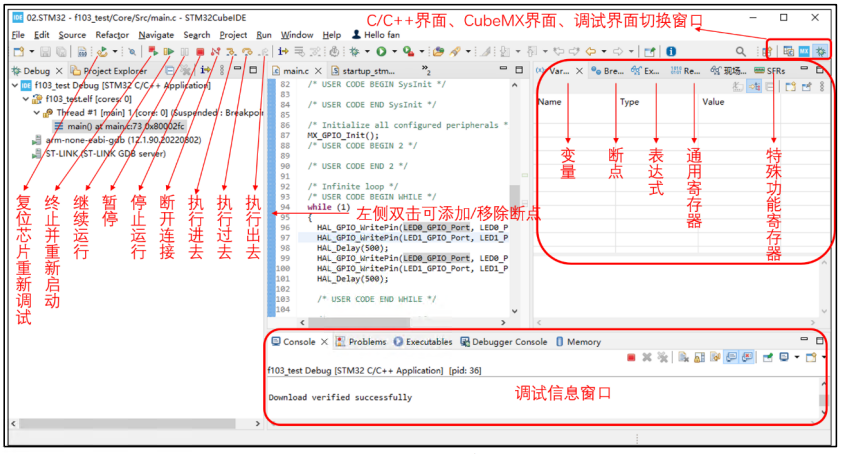

连接好硬件，点击调试按钮，进入调试模式：

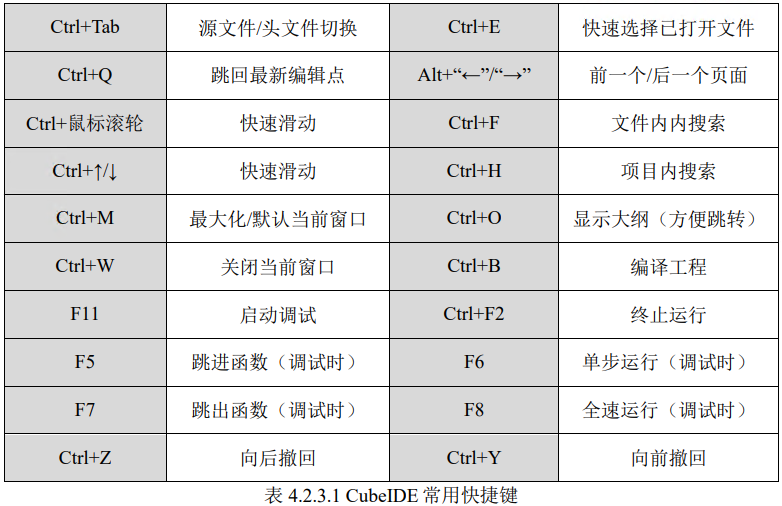

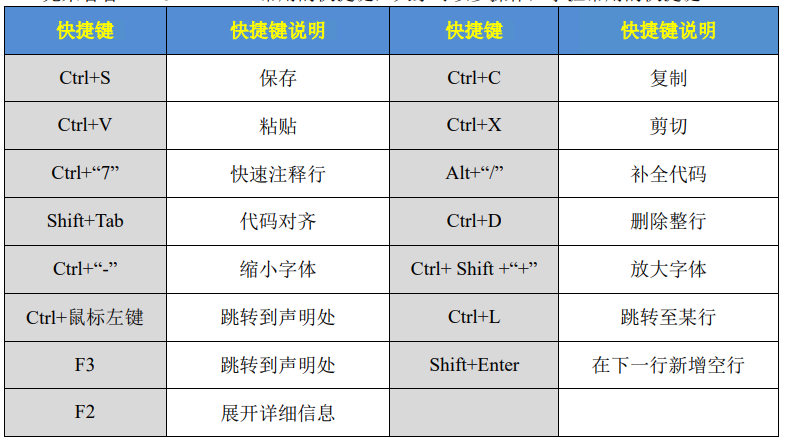

1.2.5快捷键
1.2.6 编码格式改为GBK 与支持浮点数打印
使得串口打印支持中文与浮点数；

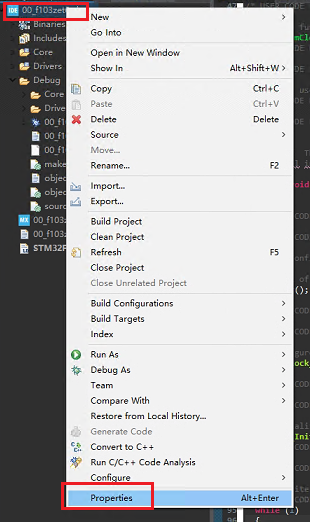

- 右击工程 - properties：

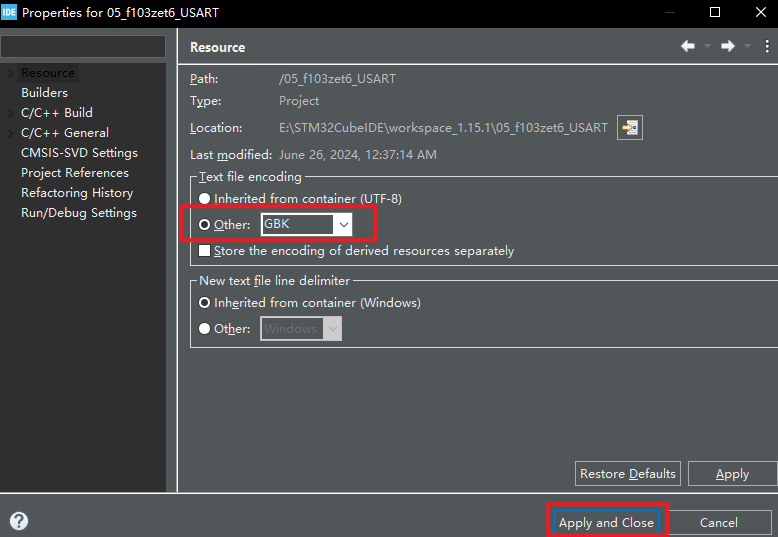

- 如下图，更改为GBK：

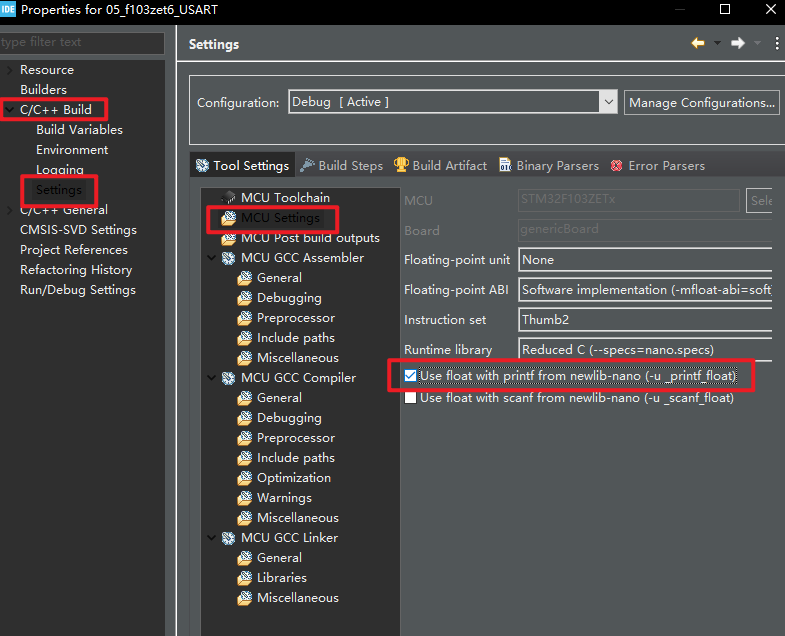

- 在如下图中，勾选打印浮点数功能：

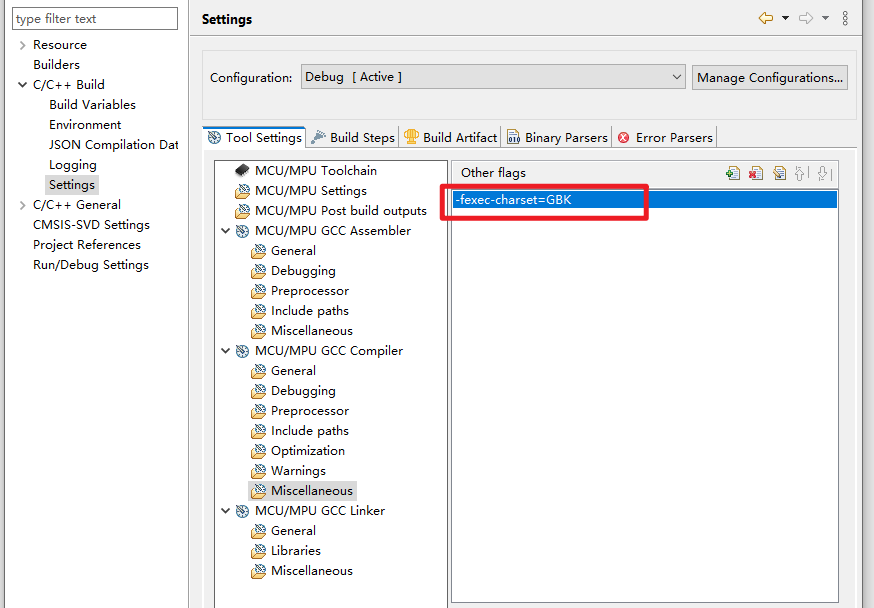

- 如果上述操作不能完成：在右击工程 - properties 中如下图位置，添加
-fexec-charset=GBK；
1.2.7 全局搜索

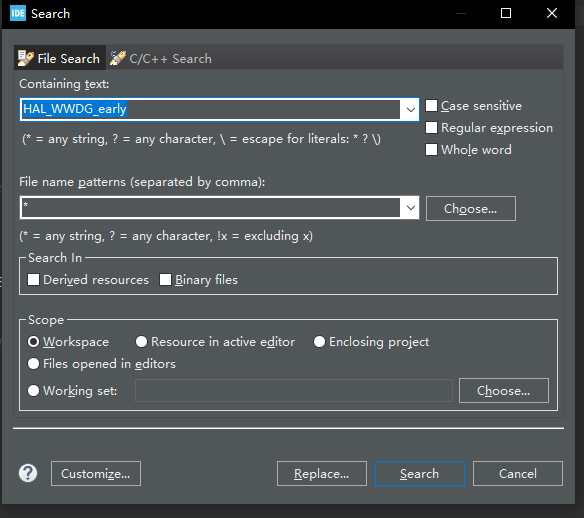

点击如下图图标，快捷键Crtl + H：
在File Search 中填入搜索目标；
1.2.8 查看代码占用Flash 情况

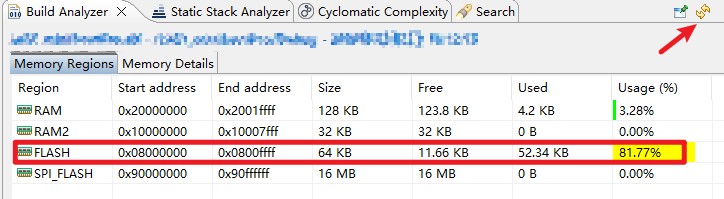

先编译一次现有工程，在右下角的Build Analyzer 处点击刷新，即可查看；
另外，也可以手动计算，先编译一次现有工程，在编译信息中，找到如下信息：
bash
text data bss dec hex filename
53092 500 3796 57388 e02c xxxx.elf将text 和data 相加的结果即为该工程下载到芯片后占用内部Flash 的大小，单位为字节Byte；byte/1024=kB，kb/1024=MB；
1.2.9 包含头文件

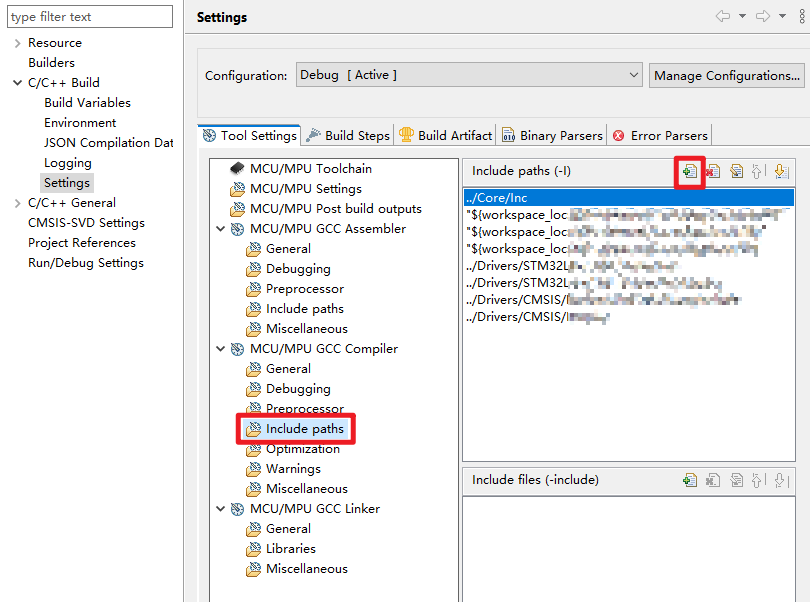

在右击工程 - properties 中如下图位置添加头文件；
1.2.10 运行后重启单片机

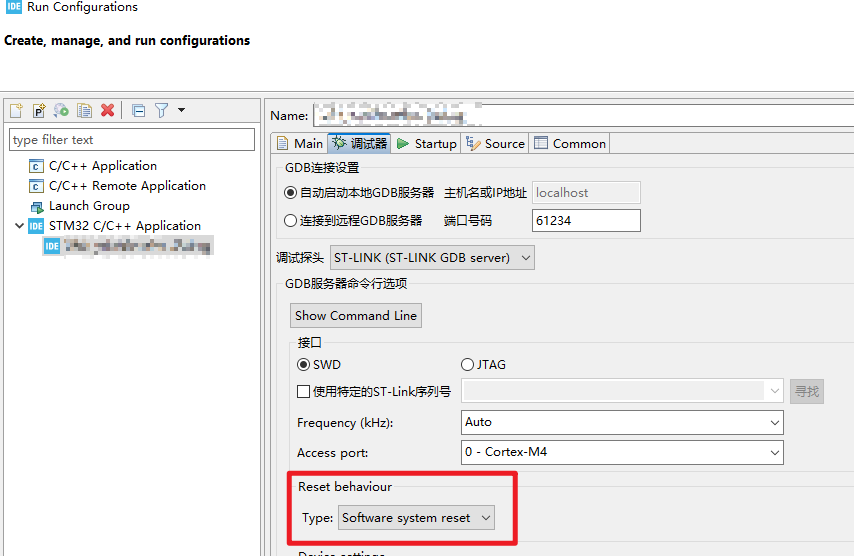

菜单栏 - run - run configuration，如下图位置选择；
2. Cubeprogrammer
2.1 安装
- 到STM32CubeProg官网选择对应电脑和版本下载软件；一路下一步完成安装；
2.2 使用
2.2.1 查看芯片内部Memory

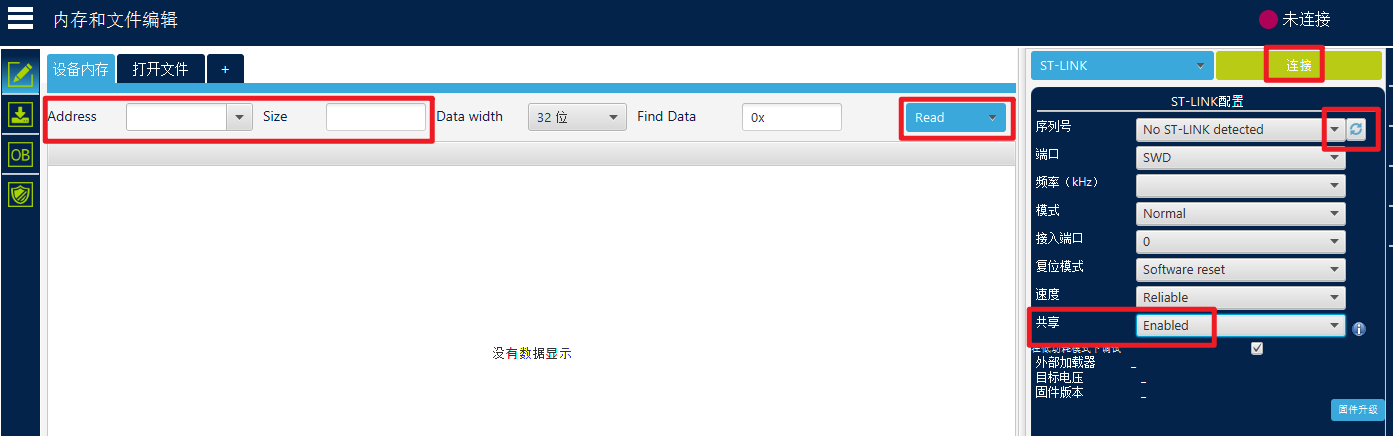

STM32 芯片连上ST-link，programmer 软件中"共享"选择Enable，刷新找到已连接的STM32，Address 填入想要查看的STM32 Flash 的起始地址，Size 填要查看的长度；
3. CubeTouchGFX
TouchGFX 是一款由意法半导体（ST）提供的、免费的高级图形用户界面（GUI）框架，专门为 STM32 微控制器进行了深度优化；目前全系STM32芯片都支持TouchGFX；
如果STM32芯片内部Flash 不足以存储位图和代码，则需要进行外部Flash 的扩展，来存储大量的位图等资源；
- GUI 的拓扑 ：STM32和基于位图的人机界面
- LCD接口:LTDC/MIPI-DSI/FSMC/SPI，用于驱动LCD 显示屏；
- 图形加速单元:Chrom-ART/JPEG，用于降低CPU 的运行负载，提高图形处理能力；
- 存储接口Chrom-GRC/FMC/OSPI/SDMMC，用于优化存储单元；

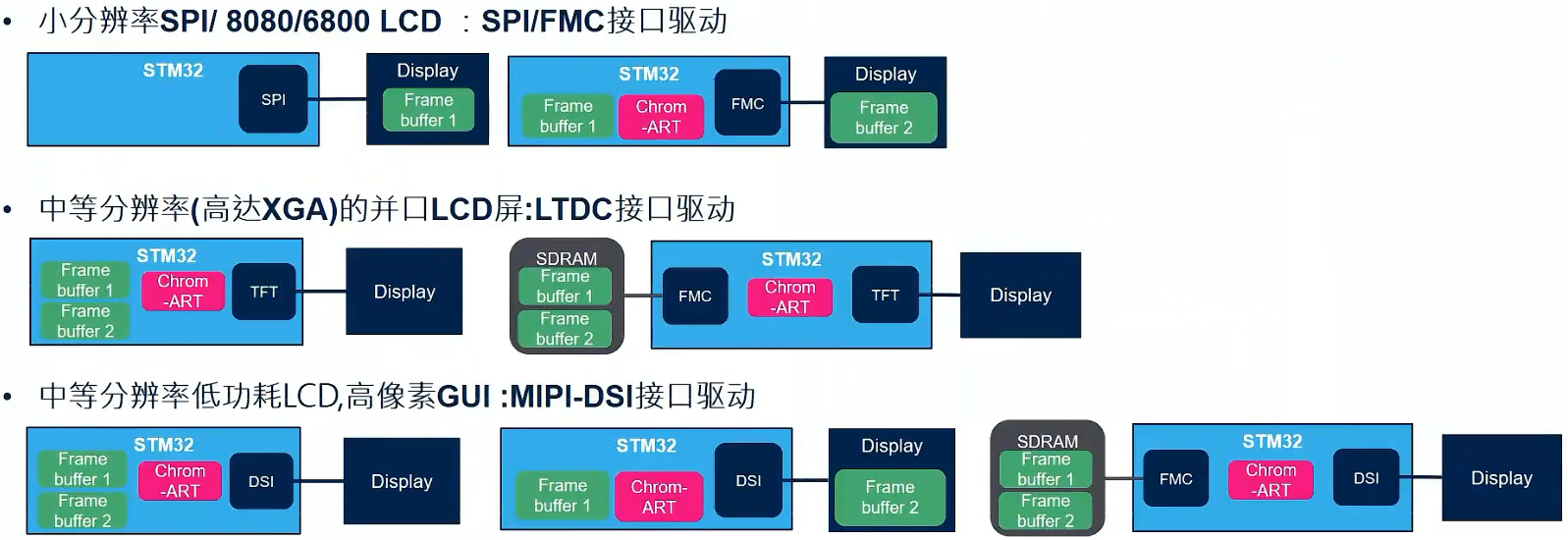

不同LCD 接口：
3.1 安装
TouchGFX 可在CubeMX 中作为插件使用，也可以独立到官网下载TouchGFX Designer 独立软件使用；
-

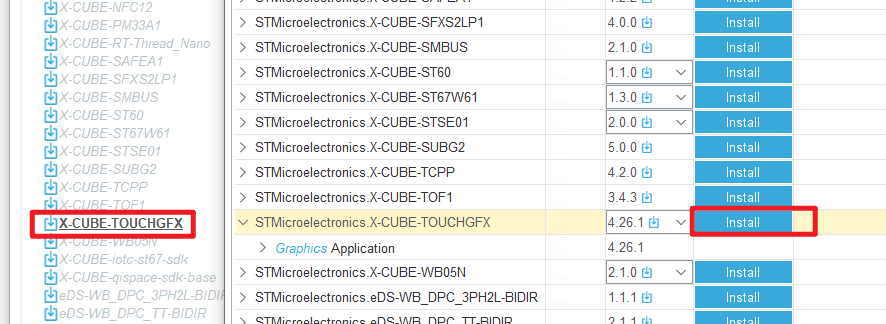

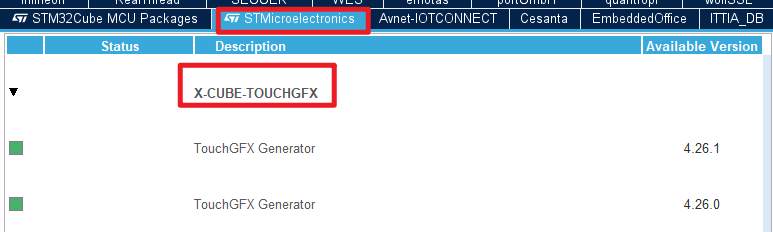

TouchGFX 在CubeMX 中作为插件使用 ：在CubeMX 工程中的"Middleware and Software Packs"中，找到"X-CUBE-TOUCHGFX" 进行安装；

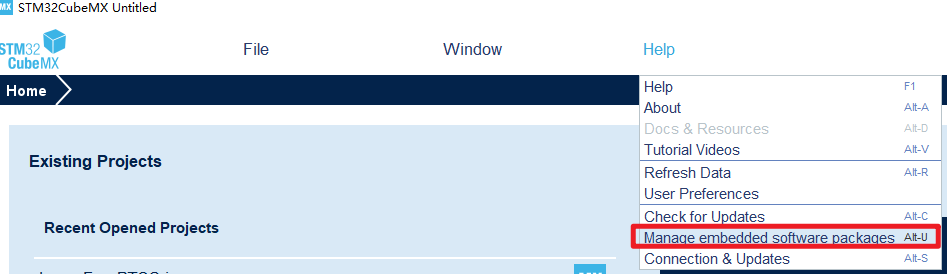

另外也可以在CubeMX 的首页处进行安装：
-
**找到TouchGFX Designer 安装包 **：在电脑搜索关键字"TouchGFX"，找到对应版本TouchGFX Designer 的后缀为
.msi的安装包，安装；
3.2 使用

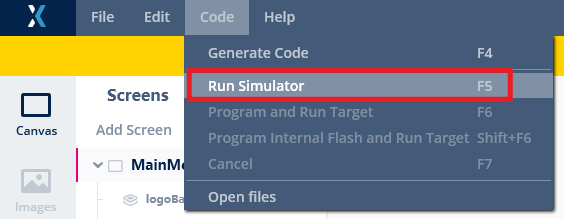

3.2.1 PC 端仿真
或右下角的：
3.2.2 部件
如下图，Editor 中的部件分为按钮、图像、容器、形状、进度条、杂项、自定义容器；
3.2.3 交互

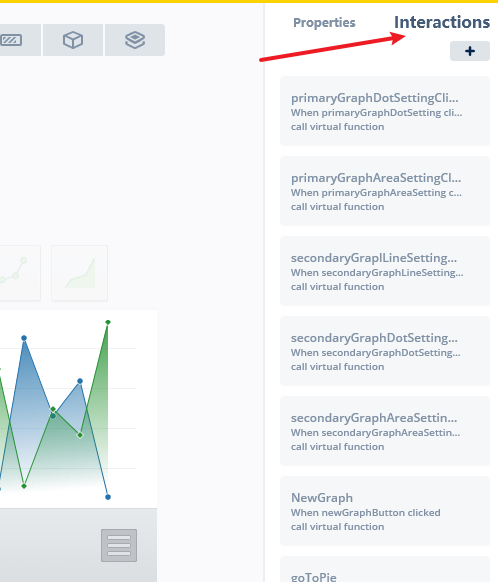

每个部件都可以设置交互；

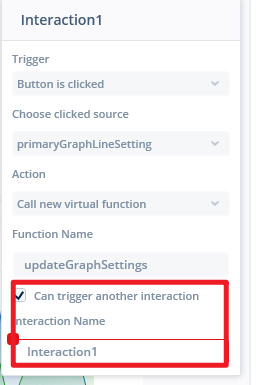

- 连锁交互 ：即该交互动作会触发另一个交互动作，使用时如下图勾选，然后在下面填上被连锁的交互；
3.2.4 图像面板

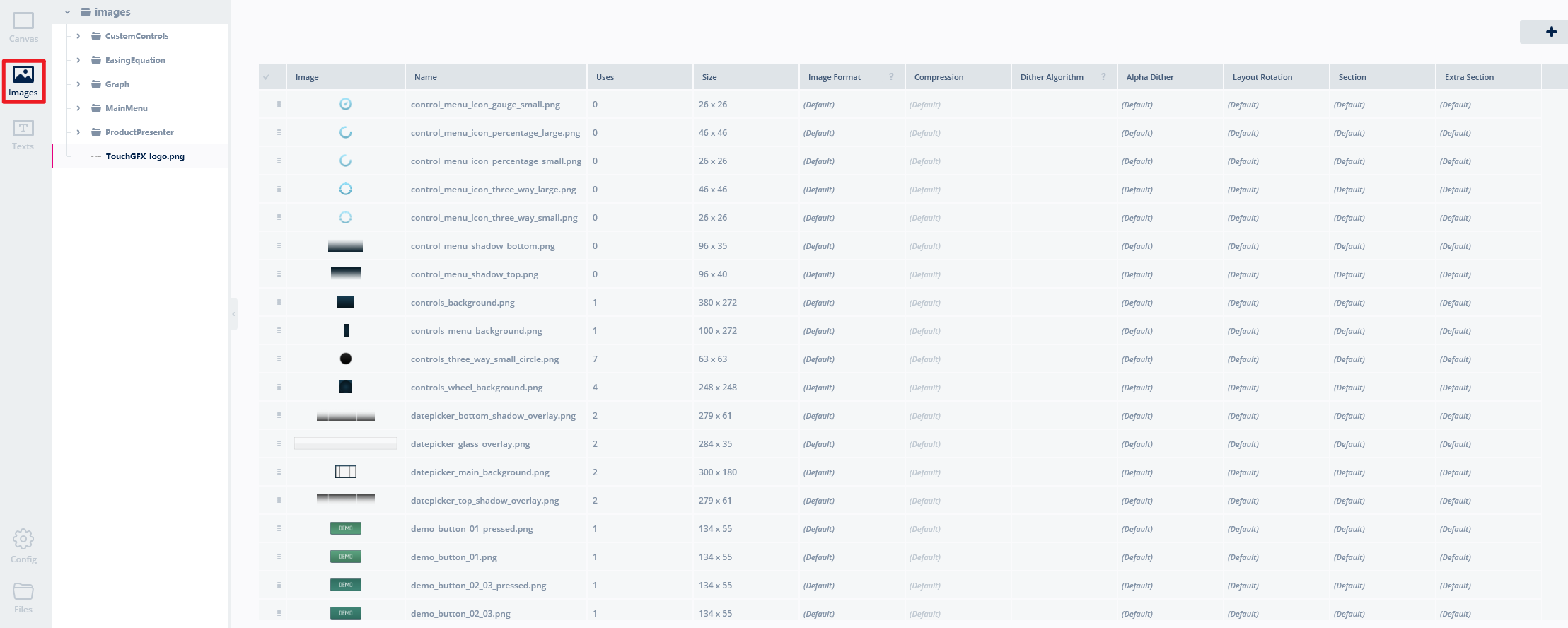

在该页面可导入图片、如何存储、如何优化，以便在有限的 MCU 资源下达到最佳性能；
- 存储位置 (Sections)：配置该图片存储在内部还是外部Flash；
- 格式与压缩(Image 与Compression)：根据需求配置图片格式与压缩，以决定图片的质量和空间占用情况；

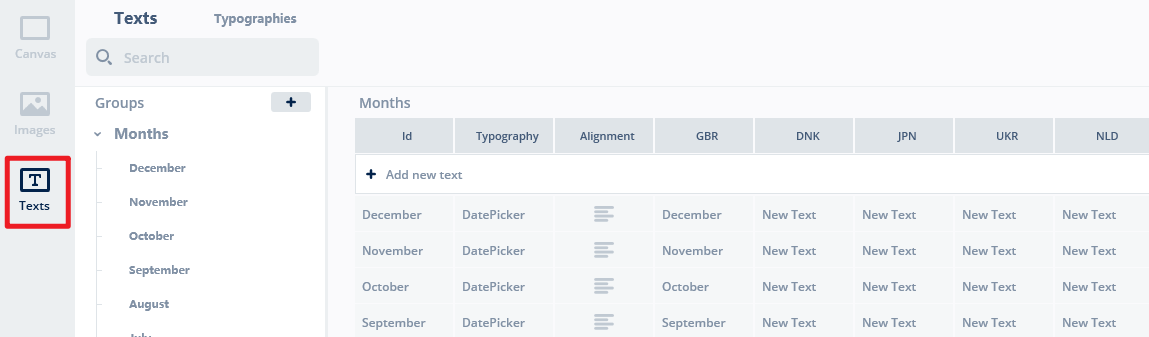

3.2.5 文本管理面板
配置文本样式、配置不同国家的语言等

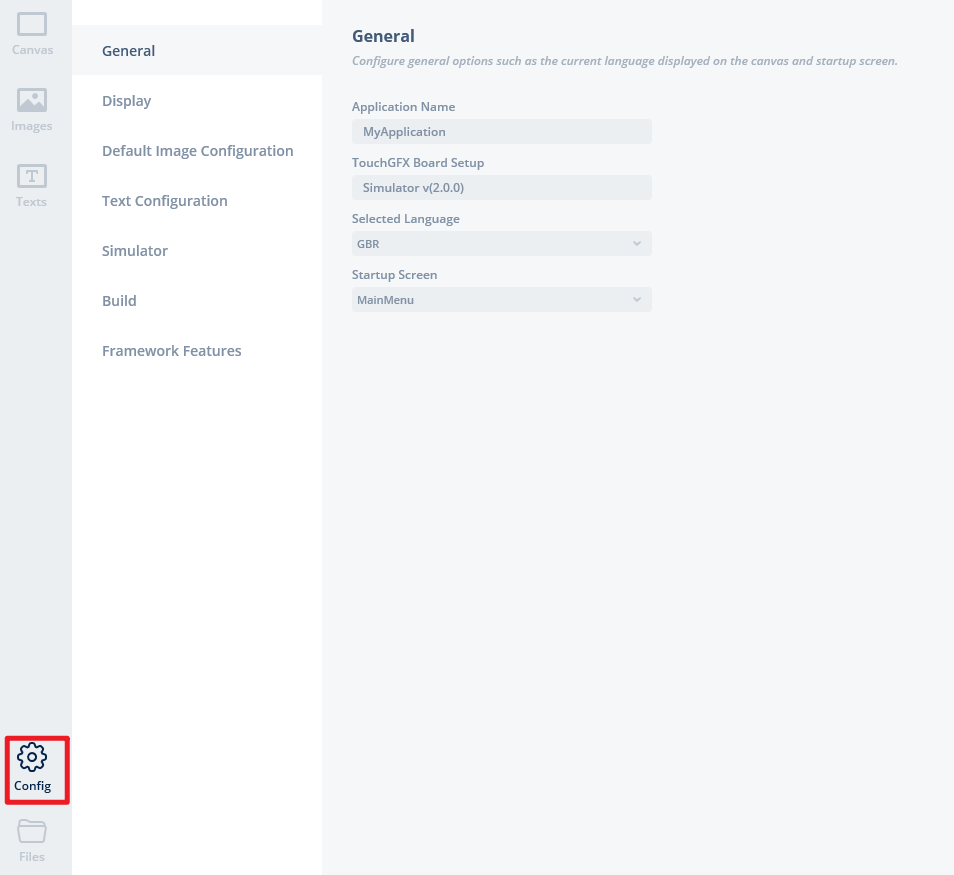

3.2.6 配置面板

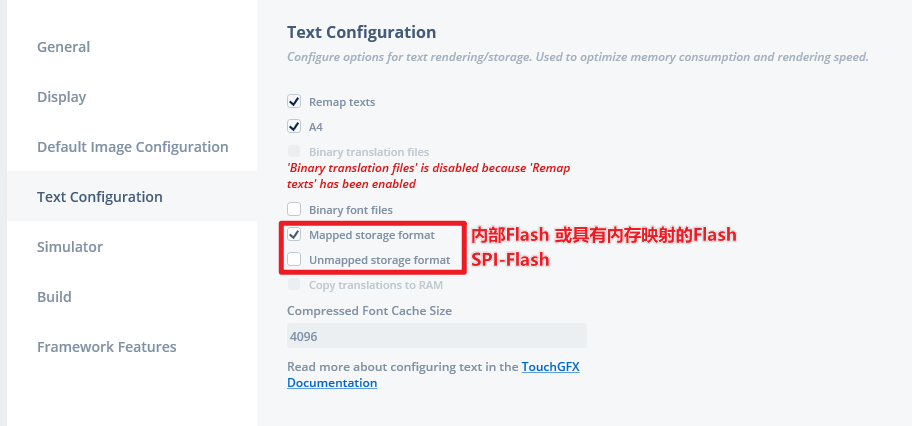

- 文本配置 ：下图选择GUI 内容的存放位置；
3.2.7 工程中图片存放的位置
在STM32CubeMX 生成的工程中，TouchGFX 的图片一般存放在代码工程的TouchGFX - assets - images 文件夹中；
