Envoy TCP 层面的 Metric 指标分析

概述

Envoy 提供了全面的 TCP 层面 metric 指标，覆盖了从监听器接收连接到 upstream 代理的整个过程。通过这些指标，我们可以深入了解 TCP 连接的建立、维护和关闭过程，识别网络问题和性能瓶颈。

核心优势：

全面的指标覆盖：从连接接受、处理到关闭的完整周期
精细的错误分类：按错误类型和来源分类的错误指标
实时监控能力：通过 Prometheus 等工具实现实时监控
故障定位支持：详细的错误和超时信息帮助快速定位问题
性能优化指导：流量控制和连接管理指标支持性能优化

最佳实践建议：

根据业务需求选择关键指标进行监控
建立基线，识别异常行为
配置告警规则，及时发现和响应问题
使用可视化工具，直观展示指标趋势
定期分析指标，优化系统配置

通过合理使用 Envoy TCP 指标，我们可以构建健壮的网络监控系统，提高应用程序的可靠性和性能，确保服务的稳定运行。

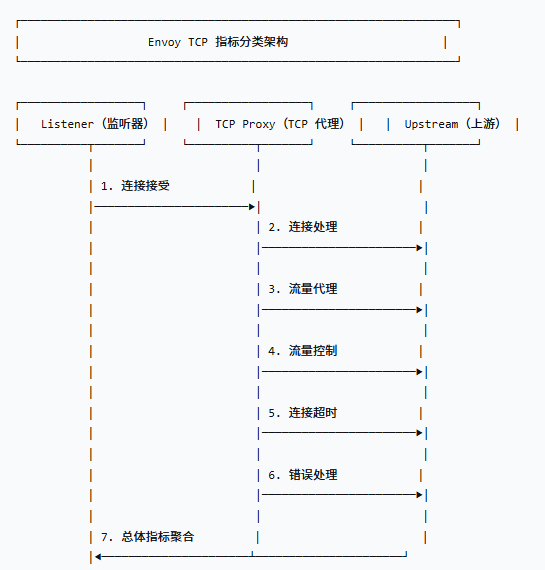

2. TCP 指标分类架构

Listener 层级指标

3.1 监听器指标

bash 复制代码

# 监听器指标（listener.<address>.*）listener.<address>.downstream_cx_total             # 总连接数listener.<address>.downstream_cx_destroy            # 总已销毁连接数listener.<address>.downstream_cx_active             # 活跃连接数（Gauge）listener.<address>.downstream_cx_length_ms          # 连接持续时间直方图（毫秒）listener.<address>.downstream_cx_transport_socket_connect_timeout # 传输套接字连接协商超时连接数listener.<address>.downstream_cx_overflow           # 因监听器连接限制拒绝的连接数listener.<address>.downstream_cx_overload_reject     # 因配置的过载操作拒绝的连接数listener.<address>.downstream_global_cx_overflow    # 因全局连接限制拒绝的连接数listener.<address>.downstream_pre_cx_timeout        # 在监听器过滤器处理期间超时的套接字数listener.<address>.downstream_pre_cx_active         # 正在进行监听器过滤器处理的套接字数（Gauge）listener.<address>.extension_config_missing         # 因监听器过滤器扩展配置缺失而关闭的连接数listener.<address>.global_cx_overflow               # 因全局连接限制拒绝的连接数（与 downstream_global_cx_overflow 相同）listener.<address>.no_filter_chain_match            # 未匹配任何过滤器链的连接数listener.<address>.downstream_listener_filter_remote_close # 监听器过滤器使用 peek 数据时远程关闭的连接数listener.<address>.downstream_listener_filter_error  # 监听器过滤器使用 peek 数据时的读错误数

3.2 监听器 TLS 指标

bash 复制代码

# TLS 相关指标（listener.<address>.ssl.*）listener.<address>.ssl.connection_error             # TLS 连接错误数listener.<address>.ssl.handshake                     # TLS 握手次数listener.<address>.ssl.handshake_failure             # TLS 握手失败次数listener.<address>.ssl.session_reused                # TLS 会话复用次数listener.<address>.ssl.session_tickets_received      # 收到的 TLS 会话票证数listener.<address>.ssl.session_tickets_issued        # 颁发的 TLS 会话票证数

3.3 监听器 TCP 统计指标

bash 复制代码

# TCP 统计指标（listener.<address>.tcp_stats.*）listener.<address>.tcp_stats.connection_error       # TCP 连接错误数listener.<address>.tcp_stats.connection_reset        # TCP 连接重置数listener.<address>.tcp_stats.connection_refused      # TCP 连接拒绝数listener.<address>.tcp_stats.connection_timeout      # TCP 连接超时数listener.<address>.tcp_stats.connection_close        # TCP 连接关闭数

3.4 监听器 UDP 指标

bash 复制代码

# UDP 监听器指标（listener.<address>.udp.*）listener.<address>.udp.downstream_rx_datagram_dropped # 因内核溢出或截断丢弃的数据报数

TCP Proxy 层级指标

4.1 TCP 代理基本指标

bash 复制代码

# TCP 代理指标（tcp.<stat_prefix>.*）tcp.<stat_prefix>.downstream_cx_total               # 过滤器处理的连接总数tcp.<stat_prefix>.downstream_cx_no_route            # 未找到匹配路由或路由集群不存在的连接数tcp.<stat_prefix>.downstream_cx_tx_bytes_total       # 向下游连接写入的总字节数tcp.<stat_prefix>.downstream_cx_tx_bytes_buffered    # 当前向下游连接缓冲的总字节数（Gauge）tcp.<stat_prefix>.downstream_cx_rx_bytes_total       # 从下游连接读取的总字节数tcp.<stat_prefix>.downstream_cx_rx_bytes_buffered    # 当前从下游连接缓冲的总字节数（Gauge）tcp.<stat_prefix>.downstream_flow_control_paused_reading_total # 流量控制暂停从下游读取的总次数tcp.<stat_prefix>.downstream_flow_control_resumed_reading_total # 流量控制恢复从下游读取的总次数tcp.<stat_prefix>.idle_timeout                      # 因空闲超时关闭的连接数tcp.<stat_prefix>.max_downstream_connection_duration # 因最大下游连接持续时间超时关闭的连接数

4.2 TCP 代理高级指标

bash 复制代码

# TCP 代理高级指标（tcp.<stat_prefix>.*）tcp.<stat_prefix>.on_demand_cluster_attempt         # 请求按需集群的连接总数tcp.<stat_prefix>.on_demand_cluster_missing          # 因按需集群缺失而关闭的连接数tcp.<stat_prefix>.on_demand_cluster_success          # 请求并接收按需集群的连接总数tcp.<stat_prefix>.on_demand_cluster_timeout          # 因按需集群查找超时而关闭的连接数tcp.<stat_prefix>.upstream_flush_total               # 下游连接关闭后继续刷新上游数据的连接总数tcp.<stat_prefix>.upstream_flush_active              # 下游连接关闭后当前继续刷新上游数据的连接数（Gauge）

Upstream 层级指标

5.1 上游连接指标

bash 复制代码

# 上游连接指标（cluster.<name>.*）cluster.<name>.upstream_cx_total                     # 总上游连接数cluster.<name>.upstream_cx_active                    # 活跃上游连接数（Gauge）cluster.<name>.upstream_cx_connect_fail              # 上游连接失败数cluster.<name>.upstream_cx_connect_timeout           # 上游连接超时数cluster.<name>.upstream_cx_connect_ms                # 上游连接建立时间直方图（毫秒）cluster.<name>.upstream_cx_length_ms                 # 上游连接持续时间直方图（毫秒）cluster.<name>.upstream_cx_destroy                    # 已销毁上游连接数cluster.<name>.upstream_cx_destroy_with_active_rq     # 带有活跃请求的已销毁上游连接数cluster.<name>.upstream_cx_idle_timeout               # 因空闲超时关闭的上游连接数cluster.<name>.upstream_cx_max_duration_reached       # 达到最大连接持续时间的上游连接数cluster.<name>.upstream_cx_max_requests               # 达到最大请求数的上游连接数

5.2 上游流量指标

bash 复制代码

# 上游流量指标（cluster.<name>.*）cluster.<name>.upstream_cx_tx_bytes_total             # 向上游发送的总字节数cluster.<name>.upstream_cx_rx_bytes_total             # 从上游接收的总字节数

5.3 上游超时指标

bash 复制代码

# 上游超时指标（cluster.<name>.*）cluster.<name>.upstream_rq_timeout                    # 上游请求超时数cluster.<name>.upstream_rq_per_try_timeout             # 每次尝试的上游请求超时数

5.4 上游连接池指标

bash 复制代码

# 上游连接池指标（cluster.<name>.*）cluster.<name>.upstream_cx_pool_overflow               # 连接池溢出数（达到最大连接数）cluster.<name>.upstream_rq_pending_total               # 待处理请求总数cluster.<name>.upstream_rq_pending_active              # 活跃待处理请求数（Gauge）cluster.<name>.upstream_rq_pending_overflow             # 待处理请求溢出数（达到最大待处理请求数）

TCP 连接管理指标

6.1 流量控制指标

bash 复制代码

# 流量控制指标tcp.<stat_prefix>.downstream_flow_control_paused_reading_total    # 流量控制暂停从下游读取的总次数tcp.<stat_prefix>.downstream_flow_control_resumed_reading_total  # 流量控制恢复从下游读取的总次数
cluster.<name>.upstream_flow_control_paused_reading_total    # 流量控制暂停从上游读取的总次数cluster.<name>.upstream_flow_control_resumed_reading_total  # 流量控制恢复从上游读取的总次数cluster.<name>.upstream_flow_control_backed_up_total        # 上游连接备份数cluster.<name>.upstream_flow_control_drained_total         # 上游连接排空数

6.2 连接超时指标

bash 复制代码

# 连接超时指标tcp.<stat_prefix>.idle_timeout                      # 因空闲超时关闭的连接数tcp.<stat_prefix>.max_downstream_connection_duration # 因最大连接持续时间超时关闭的连接数
cluster.<name>.upstream_cx_idle_timeout               # 因空闲超时关闭的上游连接数cluster.<name>.upstream_cx_max_duration_reached       # 达到最大连接持续时间的上游连接数cluster.<name>.upstream_cx_connect_timeout           # 上游连接超时数

6.3 错误处理指标

bash 复制代码

# 错误处理指标listener.<address>.no_filter_chain_match            # 未匹配任何过滤器链的连接数listener.<address>.downstream_cx_transport_socket_connect_timeout # 传输套接字连接协商超时连接数listener.<address>.downstream_cx_overflow           # 因监听器连接限制拒绝的连接数listener.<address>.downstream_cx_overload_reject     # 因配置的过载操作拒绝的连接数listener.<address>.downstream_global_cx_overflow    # 因全局连接限制拒绝的连接数
tcp.<stat_prefix>.downstream_cx_no_route            # 未找到匹配路由或路由集群不存在的连接数
cluster.<name>.upstream_cx_connect_fail              # 上游连接失败数cluster.<name>.upstream_cx_connect_timeout           # 上游连接超时数

TLS 相关指标

7.1 监听器 TLS 指标

bash 复制代码

# TLS 相关指标（listener.<address>.ssl.*）listener.<address>.ssl.connection_error             # TLS 连接错误数listener.<address>.ssl.handshake                     # TLS 握手次数listener.<address>.ssl.handshake_failure             # TLS 握手失败次数listener.<address>.ssl.session_reused                # TLS 会话复用次数listener.<address>.ssl.session_tickets_received      # 收到的 TLS 会话票证数listener.<address>.ssl.session_tickets_issued        # 颁发的 TLS 会话票证数

7.2 上游 TLS 指标

bash 复制代码

# 上游 TLS 指标（cluster.<name>.ssl.*）cluster.<name>.ssl.connection_error                  # TLS 连接错误数cluster.<name>.ssl.handshake                        # TLS 握手次数cluster.<name>.ssl.handshake_failure                # TLS 握手失败次数cluster.<name>.ssl.session_reused                   # TLS 会话复用次数cluster.<name>.ssl.session_tickets_received          # 收到的 TLS 会话票证数cluster.<name>.ssl.session_tickets_issued            # 颁发的 TLS 会话票证数

TCP 统计传输套接字指标

8.1 TCP 统计传输套接字指标

bash 复制代码

# TCP 统计传输套接字指标（listener.<address>.tcp_stats.*）listener.<address>.tcp_stats.connection_error        # TCP 连接错误数listener.<address>.tcp_stats.connection_reset         # TCP 连接重置数listener.<address>.tcp_stats.connection_refused       # TCP 连接拒绝数listener.<address>.tcp_stats.connection_timeout       # TCP 连接超时数listener.<address>.tcp_stats.connection_close         # TCP 连接关闭数

工作线程级指标

9.1 每个监听器处理程序的指标

xml 复制代码

# 每个监听器处理程序的指标（listener.<address>.<handler>.*）listener.<address>.<handler>.downstream_cx_total       # 该处理程序上的总连接数listener.<address>.<handler>.downstream_cx_active      # 该处理程序上的活跃连接数（Gauge）

监听器管理器指标

10.1 监听器管理器指标

bash 复制代码

# 监听器管理器指标（listener_manager.*）listener_manager.listener_added                     # 添加的监听器总数（静态配置或 LDS）listener_manager.listener_modified                  # 修改的监听器总数（通过 LDS）listener_manager.listener_removed                   # 删除的监听器总数（通过 LDS）listener_manager.listener_stopped                   # 停止的监听器总数listener_manager.listener_create_success             # 成功添加到工作线程的监听器对象总数listener_manager.listener_create_failure             # 监听器对象添加到工作线程失败的总数listener_manager.listener_in_place_updated           # 创建以执行过滤器链更新路径的监听器对象总数listener_manager.total_filter_chains_draining        # 当前正在排空的过滤器链数量（Gauge）listener_manager.total_listeners_warming             # 当前正在预热的监听器数量（Gauge）listener_manager.total_listeners_active               # 当前正在活动的监听器数量（Gauge）listener_manager.total_listeners_draining             # 当前正在排空的监听器数量（Gauge）listener_manager.workers_started                     # 工作线程是否已启动（1 表示已启动，0 表示未启动）（Gauge）

TCP 指标使用最佳实践

11.1 监控策略

bash 复制代码

# 核心指标监控建议# 1. 连接层级监控- listener.<address>.downstream_cx_total             # 总连接数- listener.<address>.downstream_cx_active             # 活跃连接数- listener.<address>.downstream_cx_length_ms          # 连接持续时间直方图- cluster.<name>.upstream_cx_total                     # 总上游连接数- cluster.<name>.upstream_cx_active                    # 活跃上游连接数
# 2. 流量层级监控- listener.<address>.downstream_cx_tx_bytes_total     # 向下游发送的总字节数- listener.<address>.downstream_cx_rx_bytes_total     # 从下游接收的总字节数- cluster.<name>.upstream_cx_tx_bytes_total             # 向上游发送的总字节数- cluster.<name>.upstream_cx_rx_bytes_total             # 从上游接收的总字节数
# 3. 错误和超时监控- listener.<address>.no_filter_chain_match            # 未匹配任何过滤器链的连接数- listener.<address>.downstream_cx_transport_socket_connect_timeout # 传输套接字连接协商超时连接数- listener.<address>.downstream_cx_overflow           # 因监听器连接限制拒绝的连接数- tcp.<stat_prefix>.downstream_cx_no_route            # 未找到匹配路由或路由集群不存在的连接数- cluster.<name>.upstream_cx_connect_fail              # 上游连接失败数- cluster.<name>.upstream_cx_connect_timeout           # 上游连接超时数
# 4. 流量控制监控- tcp.<stat_prefix>.downstream_flow_control_paused_reading_total    # 流量控制暂停从下游读取的总次数- tcp.<stat_prefix>.downstream_flow_control_resumed_reading_total  # 流量控制恢复从下游读取的总次数
# 5. TLS 监控- listener.<address>.ssl.connection_error             # TLS 连接错误数- listener.<address>.ssl.handshake                     # TLS 握手次数- listener.<address>.ssl.handshake_failure             # TLS 握手失败次数- listener.<address>.ssl.session_reused                # TLS 会话复用次数

11.2 告警配置示例

bash 复制代码

# Prometheus 告警规则示例groups:- name: envoy_tcp_alerts  rules:  - alert: HighTCPConnectionErrorRate    expr: sum(rate(listener_ssl_connection_error[5m])) / sum(rate(listener_ssl_handshake[5m])) > 0.1    for: 1m    labels:      severity: warning    annotations:      summary: "TLS 连接错误率过高"      description: "TLS 连接错误率为 {{ $value }}，高于 10%"
  - alert: HighTCPConnectionFailureRate    expr: sum(rate(cluster_upstream_cx_connect_fail[5m])) / sum(rate(cluster_upstream_cx_total[5m])) > 0.2    for: 1m    labels:      severity: critical    annotations:      summary: "上游连接失败率过高"      description: "上游连接失败率为 {{ $value }}，高于 20%"
  - alert: HighTCPNoRouteRate    expr: sum(rate(tcp_downstream_cx_no_route[5m])) / sum(rate(tcp_downstream_cx_total[5m])) > 0.05    for: 1m    labels:      severity: warning    annotations:      summary: "TCP 无路由率过高"      description: "TCP 无路由率为 {{ $value }}，高于 5%"

11.3 数据可视化

apache 复制代码

# Grafana 仪表盘查询示例# 1. TCP 连接状态sum(listener_downstream_cx_active)sum(cluster_upstream_cx_active)
# 2. TCP 流量统计sum(rate(listener_downstream_cx_tx_bytes_total[1m]))sum(rate(listener_downstream_cx_rx_bytes_total[1m]))sum(rate(cluster_upstream_cx_tx_bytes_total[1m]))sum(rate(cluster_upstream_cx_rx_bytes_total[1m]))
# 3. TLS 连接统计sum(listener_ssl_session_reused)sum(listener_ssl_handshake_failure)
# 4. TCP 连接持续时间histogram_quantile(0.5, sum(rate(listener_downstream_cx_length_ms_bucket[1m])) by (le))histogram_quantile(0.9, sum(rate(listener_downstream_cx_length_ms_bucket[1m])) by (le))histogram_quantile(0.95, sum(rate(listener_downstream_cx_length_ms_bucket[1m])) by (le))
# 5. TCP 错误分布sum(rate(listener_downstream_cx_transport_socket_connect_timeout[1m]))sum(rate(listener_downstream_cx_overflow[1m]))sum(rate(tcp_downstream_cx_no_route[1m]))sum(rate(cluster_upstream_cx_connect_fail[1m]))

TCP 指标高级分析

12.1 连接成功率分析

css 复制代码

# 计算 TCP 连接成功率(1 - rate(listener_downstream_cx_transport_socket_connect_timeout[5m]) / rate(listener_downstream_cx_total[5m])) * 100(1 - rate(cluster_upstream_cx_connect_fail[5m]) / rate(cluster_upstream_cx_total[5m])) * 100

12.2 连接持续时间分析

apache 复制代码

# 分析连接持续时间分布histogram_quantile(0.5, sum(rate(listener_downstream_cx_length_ms_bucket[5m])) by (le))  # 50 分位数histogram_quantile(0.9, sum(rate(listener_downstream_cx_length_ms_bucket[5m])) by (le))  # 90 分位数histogram_quantile(0.95, sum(rate(listener_downstream_cx_length_ms_bucket[5m])) by (le)) # 95 分位数

12.3 流量模式分析

bash 复制代码

# 分析流量模式sum(rate(listener_downstream_cx_tx_bytes_total[1m]))  # 发送速率sum(rate(listener_downstream_cx_rx_bytes_total[1m]))  # 接收速率rate(listener_downstream_cx_total[1m])               # 连接建立速率rate(listener_downstream_cx_destroy[1m])             # 连接关闭速率

12.4 TLS 会话复用分析

apache 复制代码

# 计算 TLS 会话复用率rate(listener_ssl_session_reused[5m]) / rate(listener_ssl_handshake[5m]) * 100
