可控硅 ，正式名称：晶闸管 ，英文缩写 SCR
是一种大功率四层三端半导体闸流器件 ，属于半控型开关功率元件 。
只需一个微小触发信号 ，就能控制高压、大电流 负载导通；
一旦导通，撤销触发信号也不会关断 ，只有降低阳极电流、反向加压才能断开。
特点：耐压高、电流大、功耗低、抗冲击、寿命长、适合交流/直流大功率控制，是强电、调压、整流、调速、加热控制核心元件。
通俗理解：弱电小信号锁住强电大电流持续导通的单向/双向电子阀门。
工作原理
1. 单向可控硅（SCR）结构
三层PN结、三引脚：
A 阳极、K 阴极、G 控制极（门极）
- 阳极接正极、阴极接负极，承受正向电压；
- G极给一个微弱触发电流 → 内部导通、阳极→阴极大电流通过；
- 触发信号断开，器件依然保持导通；
- 只有：减小主回路电流至维持电流以下 / 施加反向电压，才能关断。
2. 双向可控硅（TRIAC）
等效两个单向可控硅反向并联；
正反两个方向都可触发导通，专门用于交流电控制。
核心参数 & 单位
- 电压参数
- 正向阻断电压：V（VDRM） 正向最高耐高压
- 反向耐压：V（VRRM）
- 断态重复峰值电压：V
- 电流参数
- 通态平均电流：A（IT）长期允许工作电流，选型关键
- 门极触发电流：mA（IGT）导通需要的最小触发电流
- 维持电流：mA（IH）保持导通的最小临界电流
- 浪涌电流：A 短时抗冲击能力
- 损耗与温度
- 通态压降：V（导通后自身损耗电压）
- 结温：℃ 芯片最高工作温度
- 耗散功率：W
- 时间参数
- 开通时间、关断时间：μs
常用名词专业解释
- 控制极 G（门极）
触发极，输入微弱电流/脉冲，控制可控硅开启。 - 阳极A / 阴极K
主功率引脚，承担高压大电流。 - 触发电流 IGT
刚好让可控硅完全导通的最小G极电流，数值越小越容易驱动。 - 维持电流 IH
可控硅导通后，能维持持续导通的最小电流；
负载电流小于该值，自动关断。 - 擎住效应
一旦触发导通，G极失去控制能力，是可控硅核心特性。 - 通态压降
导通状态下A-K之间残留电压，决定自身发热损耗。 - 过零触发
交流电过零点时触发导通，减少电弧、降低干扰、延长寿命。 - 相位调压
改变交流半个周期内可控硅导通时间，实现调压、调光、调温。 - 反向击穿
反向电压超标，芯片永久击穿损坏。 - 阻容吸收
感性负载（电机、线圈）并联RC，抑制高压尖峰，保护可控硅。
核心作用与功能
- 大功率开关控制
小电流弱信号，控制几千瓦大功率负载导通。 - 交流调压/调速/调光/调温
双向可控硅最常用场景，通过移相控制功率大小。 - 可控整流
把交流电变成可调直流电，用于充电、电解、电机供电。 - 逆变、变频、电能变换
工业电力电子核心，交直流相互转换。 - 过压、浪涌、防爆保护
短路、异常高压时快速泄放或闭锁保护电路。 - 静态无触点开关
无机械触点、无火花、寿命远超继电器，适合频繁启停。
应用场景
1. 家用小家电（双向可控硅为主）
- 台灯调光、风扇调速、电熨斗调温、电热毯功率控制；
- 洗衣机、油烟机、电磁炉、电饭煲功率控制。
2. 工业电气（单向+大功率可控硅）
- 电焊机整流、工业电炉、电解电镀电源；
- 电机软启动、风机水泵调速、高压整流设备。
3. 电力新能源
- 高压输电、无功补偿、充电桩整流模块；
- 太阳能、风能整流变换。
4. 电子设备
- 固态继电器内部核心芯片（SSR内部就是双向可控硅）；
- 脉冲点火、高压发生器、电容放电控制。
优缺点
优点
- 耐压高、载流能力强、适合大功率高压场景；
- 无机械触点、无火花、耐频繁通断、寿命极长；
- 驱动简单、触发功率极小、控制方便；
- 高温稳定性好、抗浪涌、抗干扰、成本低；
- 交流直流通用，适配场景极广。
缺点
- 半控型普通SCR：只能开通、不能直接关断，电路设计受限；
- 导通后有固定压降，大电流下发热明显，需要散热片；
- 开关速度慢，不适合高频高速开关（不如MOS管、IGBT）；
- 容易受反向高压、尖峰击穿，感性负载需额外保护。
易混器件快速区分
-
可控硅 VS 二极管
二极管：单向永久导通，不可控制；
可控硅：需要触发才导通，可控开关。
-
可控硅 VS MOS管
可控硅：适合工频交流、大功率、低速；
MOS管：高频开关、直流为主、响应快、小体积。
-
单向SCR VS 双向TRIAC
- 单向SCR：直流、整流、高压工业；
- 双向TRIAC：220V交流、家电调压，日常最常见。
详细分类
1. 按导通方向（最核心）
- 单向可控硅（SCR）
只能单向导通，直流、整流、逆变、高压工业设备使用。 - 双向可控硅（TRIAC）
双向均可导通，家用交流负载主流：调光、调速、调温、插座控制。
2. 按封装形式
- 贴片小型：SMD 封装，小功率控制板；
- 直插塑封：TO-92、TO-220，通用常用；
- 功率模块/螺栓式：工业大功率、高压大电流设备。
3. 按功率等级
- 小功率：mA～几A，小家电、小信号控制；
- 中功率：10A～50A，电机、加热、工控；
- 大功率：100A以上，电力整流、电焊机、充电桩、工业电炉。
4. 按关断方式
- 普通半控型：只能触发导通，不能引脚断电关断，需依靠电路换相关断；
- 可关断可控硅（GTO）：控制极可直接发信号关断，属于全控型，高端工业使用。

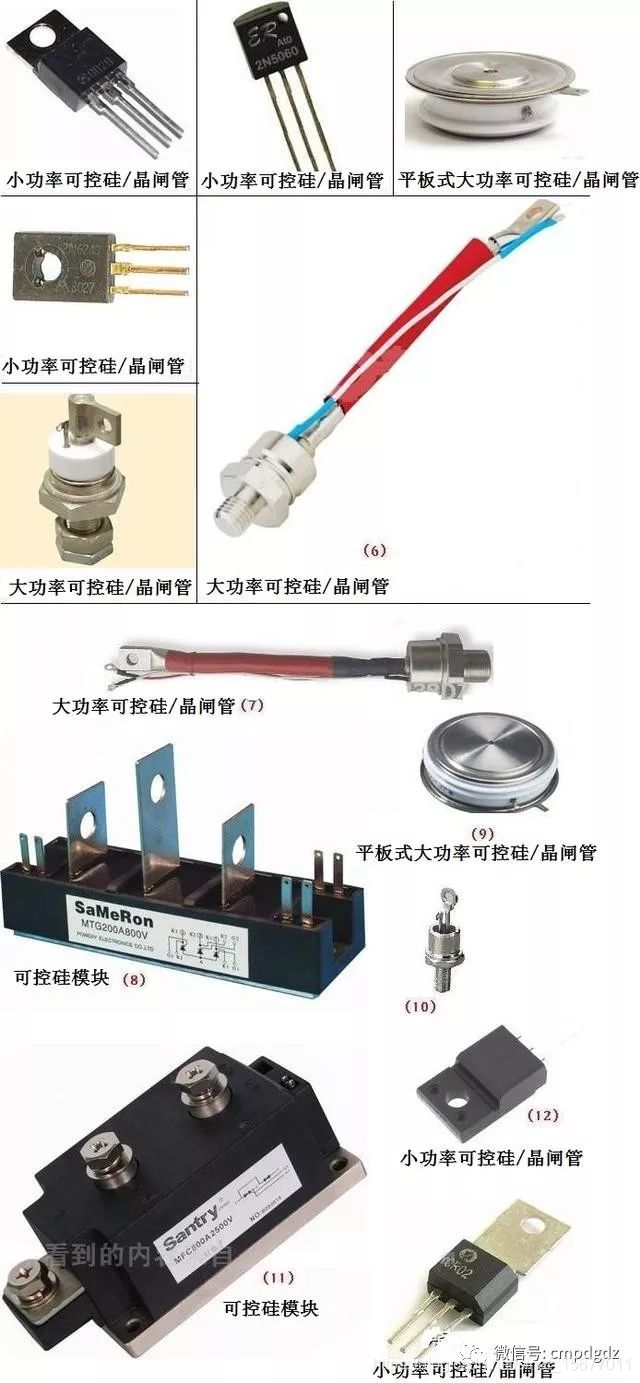

示例图
