20° vs 30°：日本汽车花键与国标的那些"不可互换"
你有没有遇到过这种情况？🤔
修了一台日产设备，好不容易测绘完花键尺寸，结果加工出来的配件装不上去------不是齿厚差了一点，就是外径对不上。更让人崩溃的是，你翻遍了国标GB/T 3478，找不到一模一样的参数。
别急着怀疑自己水平不行，这很可能是因为你测绘的是JIS D 2001标准下的日本汽车渐开线花键，而国标是GB/T 3478，两个标准压根不是一回事。
今天这篇文章，我就来帮你把这个问题彻底搞清楚。我们不聊教科书式的标准条文，就聊点实战干货------日本车上的花键到底和国产有什么区别，测绘的时候要注意什么，哪些坑绝对不能踩。
01.先搞清楚：你测的花键是什么"血统"？
如果你手上有一台1985年前后从日本进口的设备，上面有渐开线花键连接，那大概率就是JIS D 2001的货。
这个标准全称是《自動車用インボリュートスプライン》，翻译过来就是"汽车用渐开线花键"。1959年首次发布，历经多次确认，直到1995年才废除。你没看错，这个标准比很多读者的年龄都大。
为什么突然提到这个时间点？因为1995年是个分水岭。
之前日本汽车花键用JIS D 2001，之后逐步过渡到JIS B 1603（这个和ISO 4156是等同采用的，等于和国际标准接了轨）。所以你现在遇到的老日产设备，大概率是JIS D 2001的"遗老"。
这个标准是怎么来的？说白了，日本汽车工业在1950-80年代快速发展期，主要从美国引进技术。美国的SAE标准用的就是20°压力角，JIS D 2001也就跟着用了20°。这和后来国标GB/T 3478采用的30°压力角，从根上就不是一回事。
02.20°压力角：第一个大坑
说到花键测绘，压力角是第一个要搞清楚的参数。
JIS D 2001规定分度圆上的标准压力角是20°，而国标GB/T 3478主推的是30°。别看只是差了10°，这在机械行业里就是"鸡同鸭讲"的区别。
为什么这么重要？压力角直接决定了花键齿的形状。简单理解：
20°压力角：齿形比较"瘦长"，齿根相对较厚，弯曲强度高，适合传递大扭矩
30°压力角：齿形比较"矮胖"，承载能力更强，但齿根相对较薄
⚠️ 重要提醒
20°和30°的花键根本不能直接互换。 你拿30°的刀具去加工20°的花键齿廓，要么干涉根本切不出来，要么加工出来也是废品。
在实际测绘中，如果你没有专用仪器，怎么判断压力角？
一个土办法：测量跨棒距，然后反算量棒中心压力角。如果计算出来的压力角接近20°，那你遇到的很可能就是JIS D 2001体系的花键。
当然，最靠谱的办法还是查设备档案，或者找懂行的老法师问问------1985年以前的日本设备，大概率是20°。
03.模数系列：三个系列的"套路"
说完压力角，我们再来看模数。
JIS D 2001的模数系列采用三个系列共15种规格，这个设计现在看来有点"历史遗留"的味道。
系列1（主力系列）：0.5、1、1.5、2、2.5、3、4、5mm------这是最常用的8种，日产设备里见到最多的就是1mm、2mm、2.5mm、3mm这几个规格。
系列2（补刀系列）：0.75、1.25、1.75、3.5mm------填补相邻规格之间空隙的，1.25mm和1.75mm常用于精密传动。
系列3（特殊系列）：0.8、1.6mm------这两个比较特殊，可能是为了兼容英制尺寸。0.8mm对应英制0.03125英寸，1.6mm对应0.0625英寸。
🔧 实操提醒
如果你测绘的时候遇到0.8mm或1.6mm这种"非标"模数，千万别想当然地用1mm或1.5mm去替代。虽然数值接近，但齿形完全不同，装上去轻则噪音振动，重则直接打齿。
相比之下，国标GB/T 3478的模数系列遵循ISO优先数系，从0.25mm到10mm都有，覆盖范围更广。所以测绘完日本设备后，一定要确认实测模数到底是多少，不要凭感觉去匹配国标里的"差不多"规格。
04.那个奇怪的位移量：x=0.8m
如果你之前看过一些花键资料，可能会对位移量这个概念有点印象。在JIS D 2001里，标准位移量取的是x=0.8m（m为模数），这算是这个标准的一个特色。
怎么理解这个0.8m？
先科普一下：位移量（变位系数）决定了花键齿的厚薄。当位移量为0.8m时，公称直径d的计算公式是：
d = (Z + 2)m
其中 Z 是齿数
换成大白话：标准齿形（x=0）的公称直径应该是Zm，但JIS D 2001硬是给加上了2m。
这个设计有什么好处？
齿顶圆直径增大：花键轴的支承刚度提高了，高速旋转时不容易"甩弯"
齿根圆直径增大：花键齿的弯曲强度提高了，不容易断齿
齿厚增加：耐磨性更好，使用寿命更长
当然，JIS D 2001也允许使用其他位移量，比如0.6m、0.633m、0.9m、0.967m等。这些特殊值通常用于满足特定配合要求。但测绘的时候，如果位移量不等于0.8m，公称直径的计算公式就变成：
d = (Z + 2x + 0.4)m
一定要区分清楚，否则差之毫厘谬以千里。
05.定心方式：齿形定心 vs 外径定心
现在我们来说说定心方式，这是JIS D 2001和国标理念差异最大的地方。
什么是定心方式？
渐开线花键连接两个零件（轴和孔），总要有一个"基准"来保证同轴度。定心方式就是规定用花键的哪个参数来当这个基准。
JIS D 2001规定了两种定心方式：
齿形定心：通过控制花键齿的齿形（齿厚）来实现同轴定位。外径和内径作为自由尺寸，允许有较大间隙。
这种方式的优点：
-
定心精度取决于齿形加工精度，而非外圆跳动
-
齿侧间隙可以设计得较小，传动精度高
-
适合批量生产，互换性好
-
外径定心：通过控制花键的外圆直径来实现同轴定位。齿形（齿厚）作为自由尺寸。
这种方式的优点：
-
定心精度取决于外圆加工精度和跳动
-
轴向定位直接，装配方便
-
齿侧间隙大，润滑条件好
-
适合需要频繁滑动的场合
那国标呢？
GB/T 3478.1-2008采用的是齿侧配合制度，这是ISO 4156的体系。核心理念是：花键联结中所有齿侧面都是承载面，依靠所有齿面均匀接触来保证同轴度。
💡 关键差异
没有传统意义上的"大径定心"或"小径定心"，这和JIS D 2001的思路完全不同。所以当你测绘完JIS D 2001的花键想要用国标替代时，定心方式的差异也是必须重新设计的因素之一。

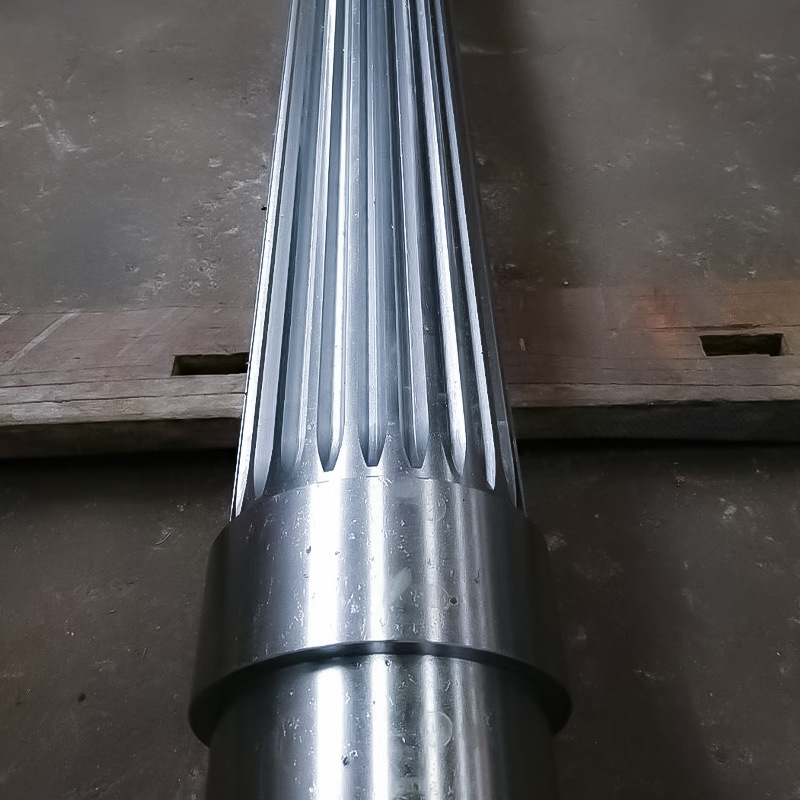

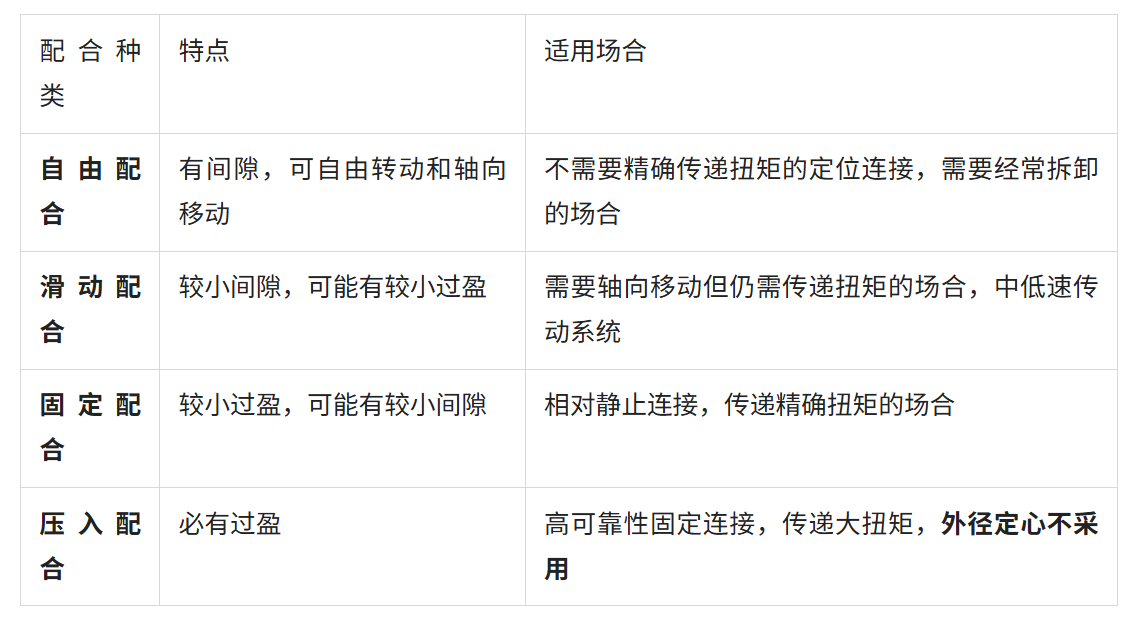

06.配合种类：四种配合怎么选？
说完定心方式，我们再来看配合种类。JIS D 2001规定了四种配合，覆盖了从高精度固定连接到需要大间隙的各种场合。
这里有个细节：压入配合不适用于外径定心。
原因很简单：外径定心中，轴的外径和孔的外径相等。如果用过盈配合，轴往孔里压的时候会把齿形挤坏。所以压入配合只能用齿形定心的方式。
07.实测避坑指南：测绘实操干货
终于说到大家最关心的部分了：拿到一个日本花键配件，到底怎么测绘？
第一步：确认基本参数
测绘前先收集设备资料，包括说明书、维修手册、备件图册等。虽然这些资料可能没有完整公差信息，但至少能确认设备型号、制造厂家和出厂日期（判断标准年代）。
第二步：测量关键尺寸
需要测量的核心参数：
齿数Z：直接数，这个最简单。但数的时候要注意避免遗漏，建议用笔画记号。
模数m：可以测量分度圆直径d₀后计算m = d₀/Z，或对比标准模数系列初选然后反推验证。
压力角α：测量跨棒距反算量棒中心压力角，或用投影仪放大齿形对比，或根据年代推断（1985年前多为20°）。
位移量x：测量外径和内径后反推，标准位移量为0.8m。

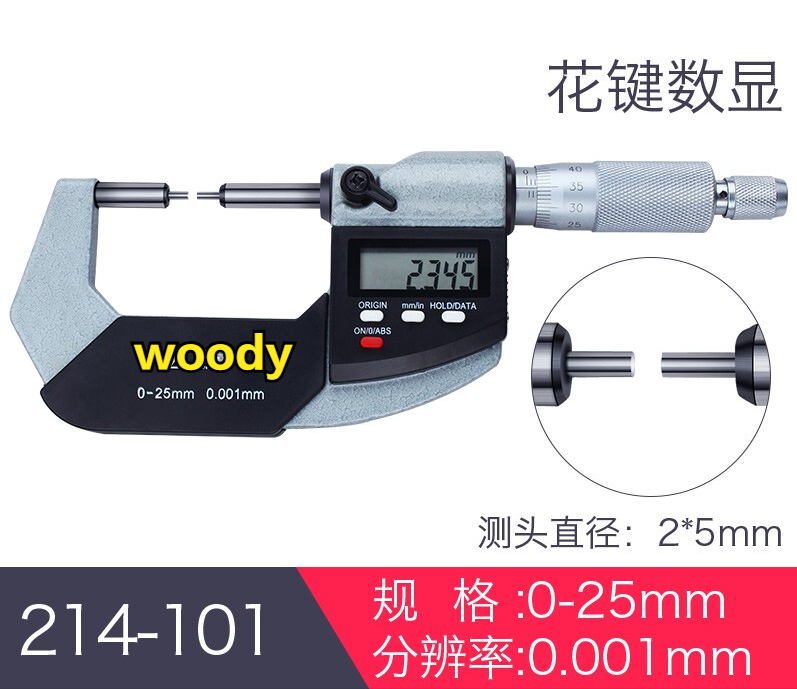

第三步：跨棒距测量
跨棒距是花键检验中最常用的测量方法。通过测量两根量棒之间的最大距离（或最小距离），间接控制齿厚参数。量棒直径的选择应使量棒与花键齿面在分度圆附近接触。实测时注意：量棒要擦拭干净，多次测量取平均值减少误差。
第四步：判断定心方式和配合种类
根据设备使用场合和测量结果，判断是齿形定心还是外径定心，是哪种配合种类。这一步需要结合实际经验，如果拿不准，可以参考同类型日本设备的资料。
08.国产化替代：想说爱你不容易
测绘的最终目的，往往是为了找到或加工一个国产替代配件。
但现实很骨感：由于JIS D 2001和GB/T 3478存在系统性差异，简单的参数换算往往不可行。
主要障碍：
压力角不同：20°和30°的花键齿形完全不同，需要重新设计齿廓
模数系列差异：JIS D 2001有0.8mm、1.6mm这种非标模数
定心方式不同：传统定心 vs 齿侧配合，设计理念不同
刀具需要重新订购：20°压力角的滚刀、插齿刀和国标30°的完全不同
如果要求完全功能互换，唯一的办法是重新设计。
实在找不到完全替代的情况下，可以考虑：
测绘后找专业花键加工厂，按JIS D 2001标准加工
定制专用刀具，一次性加工多件备货
如果尺寸允许且工况不严格，可以考虑"近似替代"（但要充分验证）
写在最后

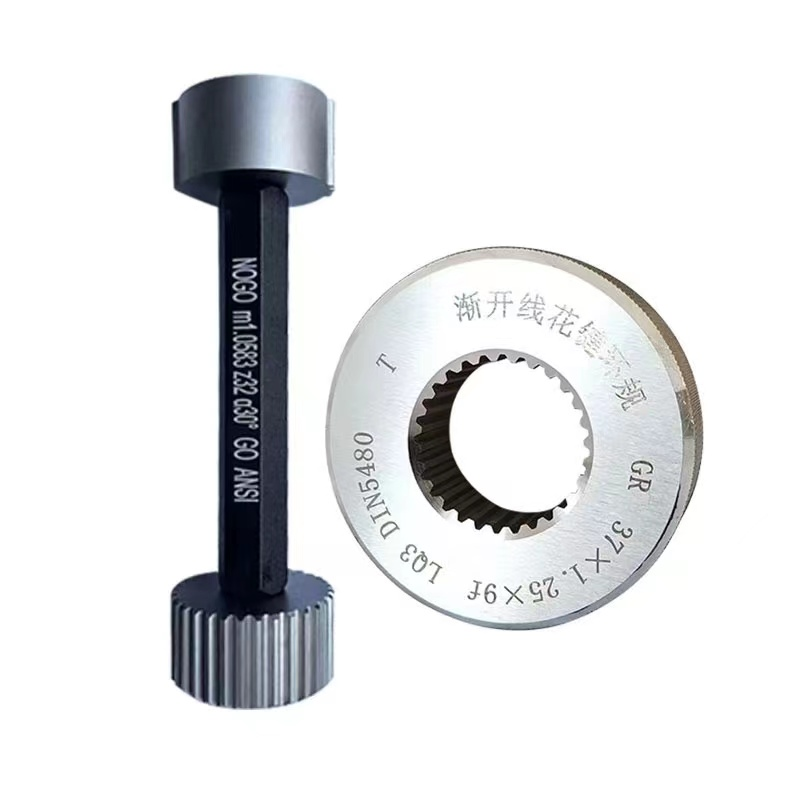

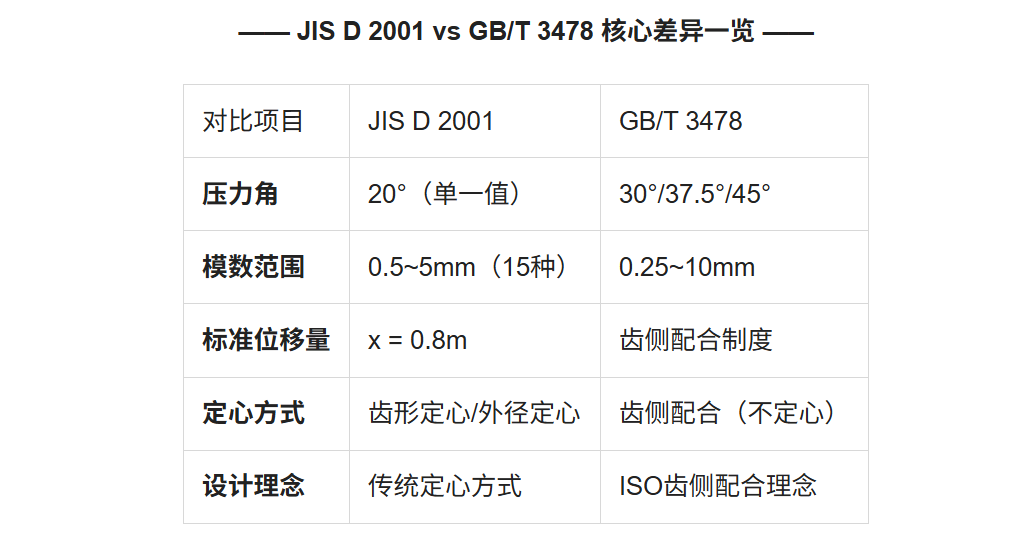

日本JIS D 2001和国标GB/T 3478，不是简单的参数换算关系，而是两套不同的技术体系。20°和30°的压力角差异，决定了齿形根本不一样；齿形定心/外径定心 vs 齿侧配合，代表了不同的设计理念；模数系列的差异，让"近似替代"充满风险。
所以，下次再遇到日产设备的花键测绘问题，别急着套公式。先问自己三个问题：
① 这是JIS D 2001还是其他标准？② 压力角到底是多少？③ 定心方式是什么？
搞清楚这三个问题，至少能让你少走80%的弯路。🔧
