写在开篇
上回说到，黄蓉读94 01（"谁是靖哥哥最爱的心上人"）被拒，郎中帮她"转了个身份"才读出来。具体怎么转的，正在气头上的蓉儿没顾得上细看。
第二天，等缓过神来，她直接拉着郭靖奔郎中店里。
"郎中！你昨天帮我转的那个'身份'到底是啥？为啥一转就能读靖哥哥的私密柜子了？"
郎中捋着胡子笑了：
"今天咱们就好好唠唠 UDS的另一个服务------10服务：诊断会话控制。说白了，就是ECU的'岛上身份'。"
黄蓉眼珠一转："岛上身份？就像我爹桃花岛那套------一般游客模式、亲信弟子模式、岛主本尊模式？"
郎中竖起大拇指："对头！"
一、10服务：ECU的"桃花岛身份之谜"
10服务大名 DiagnosticSessionControl ，不读数据也不写数据，只做一件事：切换ECU的工作模式。
| 身份 | 会话模式 | 能干啥 | 像谁 |
|---|---|---|---|
| 游客 | 默认会话（01） | 读VIN、读故障码 | 岛上普通访客 |
| 弟子 | 扩展会话（03） | 写数据、例程控制 | 亲信弟子 |
| 岛主 | 编程会话（02） | 刷固件、改底层 | 黄岛主本尊 |
郎中在白板上写下这句口诀：
默认会话只能读，扩展会话可以写，编程会话才能刷。
郭靖念了一遍："读、写、刷......郎中，这句好记！"
黄蓉也点头："比降龙十八掌的口诀好背多了！"
二、会话状态机：桃花岛的三重身份

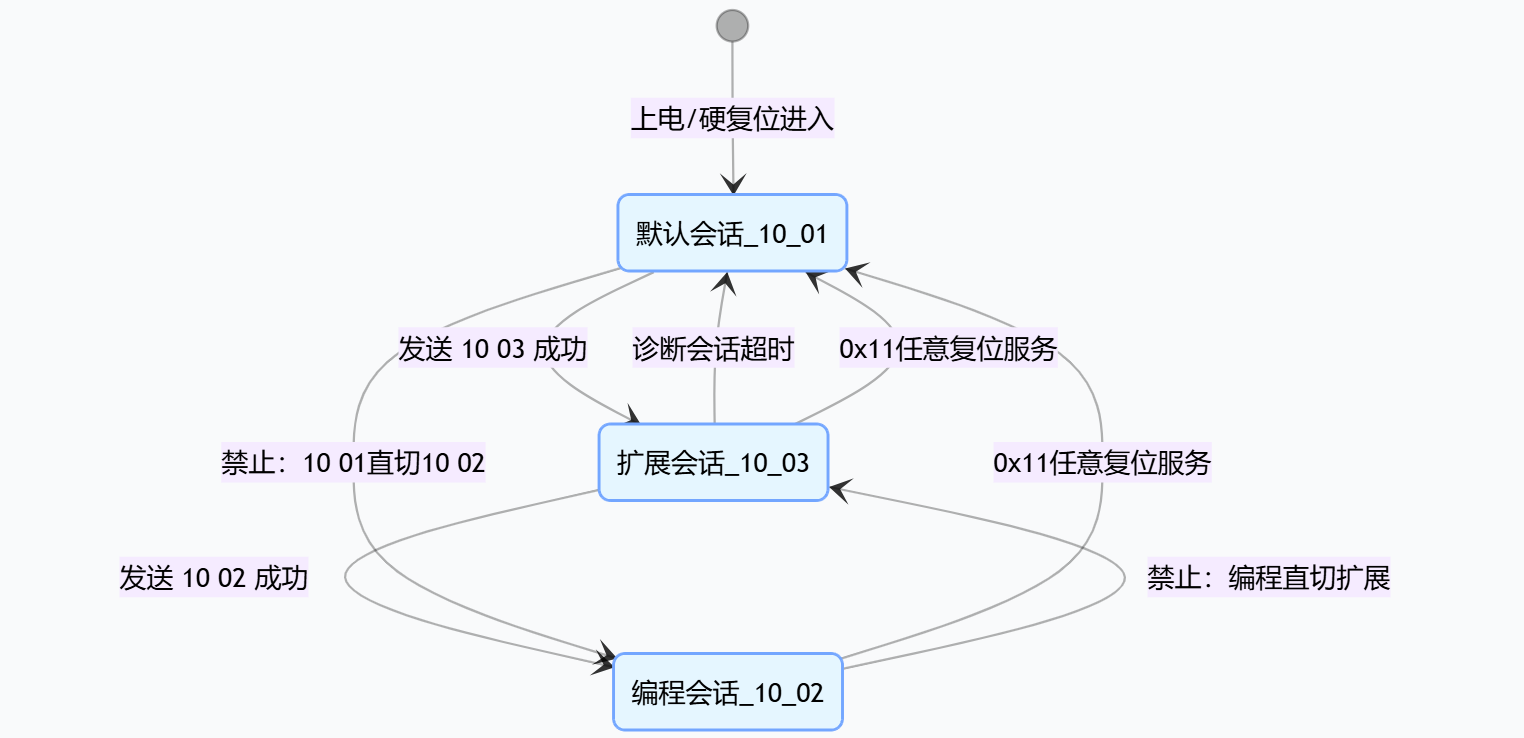

郎中画了张状态机图：
郎中指着图，四条规矩------
规矩一：上岛默认是游客（默认会话状态）
ECU上电自动进入默认会话，想升级？自己发命令。
规矩二：游客不能直接变岛主
默认会话不能直切编程会话（10 01 → 10 02禁止）。必须先切扩展会话，再切编程会话。
黄蓉秒懂："想见我爹？得先当弟子，不能从大门口直接闯密室。"
规矩三：就算同级身份，重新切一次，锁也会重置
从非默认会话切到非默认会话（包括10 03 → 10 03），安全锁会重置。
黄蓉扭头看郭靖："所以你写94 01的时候，郎中帮你切扩展会话、对暗号、写进去------一气呵成。我后来自己也切了会话才读到。不是靖哥哥藏私，是ECU的规矩在保护我的好奇心。"
规矩四：在高级房里不说话，会被请回大厅
服务端超时被请回：进入非默认会话后，如果在超时时间内没收到任何诊断请求，ECU会自动退回默认会话。
"那不想被踢怎么办？"黄蓉问。
郎中捋着胡子："这就是3E服务------Tester Present的活了。"
三、3E保活：告诉ECU"我还在"
"3E服务特别简单，就一个功能：保活。"
| 服务 | 命令 | 响应 | 说明 |
|---|---|---|---|
| Tester Present | 3E 00 |
7E 00 |
"我还在，别踢我" |
"进入扩展会话或编程会话后，ECU会启动一个S3定时器（通常5秒）。如果你在S3时间内没发任何诊断请求，ECU就当你走了，自动退回默认会话。"
黄蓉："所以不想被踢，就得不停地跟ECU说'还在还在'？"
郎中点头："对！每2秒 发一次3E 00，S3定时器不断重置，你就一直待在高级房间里。"
郭靖挠挠头："那不发会咋样？"
"试试呗。"郎中切了扩展会话，然后故意不发3E 。等了5秒，再发22 F1 90读VIN------
结果收到：7F 22 22"0x22------条件不满足。ECU已经把你踢回默认会话了，所以读VIN被拒。"
黄蓉咬了口糖葫芦："哦～～就像在书房待太久不说话，管家会来问'还在吗'，你要回一句'在'，不然就被请回大厅了！"
郎中竖起大拇指："就是这个理！"
四、切换身份不是你想切就能切
发10 03，ECU会先查你有没有资格进书房（就是必须要满足定义的切换条件哦）：
| 条件类型 | 举例 | 不满足时返回的NRC |
|---|---|---|
| 车速条件 | 车速必须为0才能进编程会话 | 0x22（条件不满足） |
| 发动机状态 | 发动机不能运转 | 0x22 |
| 安全条件 | 车辆必须处于安全状态 | 0x22 |
| 权限条件 | 特定客户端ID才有资格切扩展会话 | 0x7E |
| 顺序条件 | 默认会话不能直切编程会话 | 0x7E |
很多厂家还规定：想进扩展会话，必须先过27服务。
这也是为什么先切会话、再对暗号------因为对暗号本身就需要扩展会话权限。
郭靖恍然大悟："所以我写94 01的时候，郎中先让我从游客变弟子（10 03），然后才能对暗号（27服务），最后才写进去。顺序不对，ECU根本不认！默认会话只能读，扩展会话可以写，编程会话才能刷------顺序错了，啥也干不了。"
五、武功高不高 且看数据包
1. 切扩展会话（10 03）
03 FC 80 01 00 00 00 02 10 03| 字段 | 值 | 说明 |
|---|---|---|
| Protocol Version | 0x03 |
版本3 |
| Inverse Version | 0xFC |
暗号 |
| Payload Type | 0x80 0x01 |
诊断消息 |
| Payload Length | 0x00 00 00 02 |
2字节 |
| UDS命令 | 0x10 0x03 |
切扩展会话 |
2. 切扩展会话成功（50 03）
03 FC 80 01 00 00 00 08 50 03 00 32 01 F4 00 00| 字段 | 值 | 说明 |
|---|---|---|
| DoIP头部 | 03 FC 80 01 00 00 00 08 |
负载长度8字节 |
| UDS响应 | 50 03 00 32 01 F4 00 00 |
正响应+参数，最后补0 |
响应里带两个时间参数：
-
00 32（50ms）：P2Server_max，ECU处理请求的最大时间 -
01 F4（500ms）：P2*Server_max，ECU返回NRC 0x78后的最大等待时间
3. 3E保活
请求：03 FC 80 01 00 00 00 02 3E 00
响应：03 FC 80 01 00 00 00 02 7E 004. S3超时后，被踢回大厅
ECU不主动发消息，只是把你踢下线。你发下一个请求时，它直接回NRC 0x22------你才发现已经被赶回大厅了。
六、这些坑，靖哥哥替你先踩了
| 坑 | 真相 |
|---|---|
| 以为只有27服务就能写 | 必须先切扩展会话 |
| 以为切一次会话永久有效 | 重新切同级会话，安全锁会重置 |
| 以为游客能直接变岛主 | 必须经过扩展会话 |
| 以为S3超时ECU会喊你 | 不会，下一脚直接踢 |
| 以为所有DID默认会话都能读 | 94 01这种，游客就是看不了 |
| 以为3E是"心跳"必须一直发 | 只要在S3时间内发一次就行，不用无脑狂刷 |
七、下步目标
郭靖感慨："默认会话只能读，扩展会话可以写，编程会话才能刷------原来10服务就是ECU的'桃花岛身份'，什么身份干什么活。3E保活就是告诉ECU'我还在'，免得被踢出去。"
郎中笑着点头："10服务和3E保活都讲完了。会话切换有顺序、有条件、有超时，3E续命，S3超时回退。
下一篇我们进入真正的硬仗------34/36/37刷写固件：换药方。"
黄蓉咬一口糖葫芦：
"桃花岛内规矩多，模式切换要会说。靖哥哥，你终于明白我为什么非得把94 01读出来了吧？"
郭靖老老实实：
"明白了。不是为了查岗，是想确认......有些话，你真的写进去了。"
黄蓉愣了一下，没接话，偷笑着把糖葫芦棍儿扔进垃圾桶。
写在最后
10服务 = ECU的"桃花岛身份"：默认会话只能读，扩展会话可以写，编程会话才能刷。
3E服务 = 保活续命：告诉ECU"我还在"，别踢我。
郭靖叹口气："桃花岛内规矩多，学完10服务才敢说，真听懂了蓉儿的潜台词。"
打完收工，886。
