Tina SDK Linux Kernel 基本使用（实战篇：为7寸RGB LCD触摸屏添加驱动支持）

本文基于全志Tina-SDK，以100ASK-7" RGB LCD触摸屏为例，手把手带你完成从硬件原理图分析、设备树修改、内核模块配置到最终打包烧录与验证的完整流程。你将学会如何为嵌入式Linux系统添加一个全新的硬件外设，掌握I2C/Input子系统驱动的实践方法。这是嵌入式Linux驱动开发的经典案例，学会它，你就能举一反三，添加任何挂载在I2C总线上的设备。

本文最全，比文档文档史上无敌最详细。

文章目录

    • [Tina SDK Linux Kernel 基本使用（实战篇：为7寸RGB LCD触摸屏添加驱动支持）](#Tina SDK Linux Kernel 基本使用（实战篇：为7寸RGB LCD触摸屏添加驱动支持）)
    • [🎯 本任务的学习目标和重点掌握程度](#🎯 本任务的学习目标和重点掌握程度)
    • [一、项目背景：我们要做什么？（⭐ 了解即可）](#一、项目背景：我们要做什么？（⭐ 了解即可）)
    • [二、内核源码与设备树文件的位置（⭐⭐⭐ 必须掌握）](#二、内核源码与设备树文件的位置（⭐⭐⭐ 必须掌握）)
      • [2.1 内核源码目录](#2.1 内核源码目录)
      • [2.2 板级配置文件目录（⭐⭐⭐⭐ 核心操作区）](#2.2 板级配置文件目录（⭐⭐⭐⭐ 核心操作区）)
    • [三、设备树修改详解（⭐⭐⭐ 必须掌握）](#三、设备树修改详解（⭐⭐⭐ 必须掌握）)
      • [3.1 解析硬件原理图](#3.1 解析硬件原理图)
      • [3.2 确定TWI总线编号](#3.2 确定TWI总线编号)
      • [3.3 添加TWI2引脚复用配置（⭐⭐⭐ 必须掌握）](#3.3 添加TWI2引脚复用配置（⭐⭐⭐ 必须掌握）)
      • [3.4 配置TWI2总线并添加触摸屏设备节点（⭐⭐⭐ 必须掌握）](#3.4 配置TWI2总线并添加触摸屏设备节点（⭐⭐⭐ 必须掌握）)
      • [3.5 检查引脚冲突（⭐⭐ 重点掌握）](#3.5 检查引脚冲突（⭐⭐ 重点掌握）)
      • [3.6 Tina SDK中设备树的编译机制（⭐⭐ 重点掌握）](#3.6 Tina SDK中设备树的编译机制（⭐⭐ 重点掌握）)
    • [四、内核模块配置（⭐⭐⭐ 必须掌握）](#四、内核模块配置（⭐⭐⭐ 必须掌握）)
      • [4.1 为什么不能只用 `make kernel_menuconfig`？](#4.1 为什么不能只用 make kernel_menuconfig？)
      • [4.2 TinaSDK的模块管理机制 `modules.mk`（⭐⭐⭐ 必须掌握）](#4.2 TinaSDK的模块管理机制 modules.mk（⭐⭐⭐ 必须掌握）)
      • [4.3 在Tina配置中选中GT911模块（⭐⭐⭐ 必须掌握）](#4.3 在Tina配置中选中GT911模块（⭐⭐⭐ 必须掌握）)
    • [五、编译、打包与烧录（⭐⭐ 重点掌握）](#五、编译、打包与烧录（⭐⭐ 重点掌握）)
      • [5.1 编译内核](#5.1 编译内核)
      • [5.2 打包固件](#5.2 打包固件)
      • [5.3 烧录固件](#5.3 烧录固件)
    • [六、验证触摸功能（⭐⭐⭐ 必须掌握）](#六、验证触摸功能（⭐⭐⭐ 必须掌握）)
      • [6.1 检查驱动模块是否加载成功](#6.1 检查驱动模块是否加载成功)
      • [6.2 定位触摸屏对应的event节点](#6.2 定位触摸屏对应的event节点)
      • [6.3 原始数据测试（⭐⭐ 重点掌握）](#6.3 原始数据测试（⭐⭐ 重点掌握）)
      • [6.4 常见问题排查](#6.4 常见问题排查)
        • [问题1：`Error: Driver 'gt9xxnew_ts' is already registered`](#问题1：Error: Driver 'gt9xxnew_ts' is already registered)
        • [问题2：I2C通信超时（"Timeout when sending 9th SCL clk"）](#问题2：I2C通信超时（"Timeout when sending 9th SCL clk"）)
        • 问题3：设备树节点修改后不生效
      • [6.5 使用 `evtest` 工具进行进阶测试（⭐ 了解即可）](#6.5 使用 evtest 工具进行进阶测试（⭐ 了解即可）)
    • 七、功能拓展：添加新的I2C设备（触类旁通）
    • 八、面试官提问环节（必考！）
    • 九、总结

🎯 本任务的学习目标和重点掌握程度

为了帮助你在实际工作中遇到类似任务时，清楚地知道每一步要做什么，同时也方便领导考核时清晰了解你的技能水平，我们对本任务涉及的每个知识点进行了重要程度分级：

分级 图标 含义 工作要求
必须掌握 ⭐⭐⭐ 独立作业，考核核心 能不看文档独立完成，领导要求你必须做到且会重点检查
重点掌握 ⭐⭐ 了解原理，能按文档完成 理解原理，出现问题知道去哪里排查
了解即可 ⭐ 知道概念，能复述 面试能说清楚，不用实际动手做

作为初学者，重点掌握"必须掌握"（⭐⭐⭐）的内容，这是你入门嵌入式Linux驱动的基石。"重点掌握"（⭐⭐）的内容为辅，帮助你构建完整的知识体系。"了解即可"的部分供你开阔眼界，后续再深入学习。

一、项目背景：我们要做什么？（⭐ 了解即可）

在嵌入式Linux开发中，为开发板添加LCD触摸屏支持是最常见的任务之一。本文将指导你为 100ASK_T113s3-Pro开发板 添加 7寸1024x600分辨率RGB LCD触摸屏的驱动支持。

屏幕模块详细信息如下：

项目 规格
模组型号 100ASK-7"RGB LCD-V1.2
分辨率 1024 x 600
触摸芯片 汇顶科技GT911 (Goodix GT9xx系列)
通信接口 I2C（全志平台称为TWI，即Two-Wire Interface）
数据手册 T113-s3_datasheet_v1.6.pdf（第41页）

触摸屏工作原理简述 ：触摸IC（GT911）通过I2C总线与主控芯片T113通信，当手指触摸屏幕时，触摸IC会通过中断引脚通知主控，主控通过I2C读取触摸坐标数据，并通过Linux的Input子系统上报给上层应用。

整个适配过程分为三大步骤：

  1. 编写/修改设备树文件：告诉内核硬件如何连接（I2C总线、中断引脚、复位引脚等）
  2. 配置内核模块：让内核包含GT911驱动
  3. 编译、烧录与验证：生成系统镜像，验证触摸功能是否正常工作

二、内核源码与设备树文件的位置（⭐⭐⭐ 必须掌握）

在Tina-SDK中，与Linux内核相关的代码和配置文件主要分布在以下位置：

2.1 内核源码目录

内容 路径 快捷命令
Linux内核源码 lichee/linux-5.4/ ckernel
内核设备树目录 lichee/linux-5.4/arch/arm/boot/dts/ cdts
父级芯片设备树 lichee/linux-5.4/arch/arm/boot/dts/sun8iw20p1.dtsi -

sun8iw20p1.dtsi是整个T113芯片的基础设备树文件，定义了芯片内置的所有硬件模块（I2C/TWI、SPI、UART、GPIO等）。我们后续需要在board.dts中引用并配置这些模块。

在Tina-SDK中，内核源码位于 lichee/linux-5.4。为了方便切换目录，SDK提供了几个实用的快捷命令（前提是已经执行过 source build/envsetup.sh）：

bash

复制代码
# 切换到内核源码根目录
ckernel
# 切换到内核设备树目录（arch/arm/boot/dts）
cdts

2.2 板级配置文件目录（⭐⭐⭐⭐ 核心操作区）

这是Tina SDK特有的板级配置文件位置，与内核源码分开存放：

内容 路径 快捷命令
板级设备树 device/config/chips/t113/configs/100ask/board.dts ccconfigs
板级内核配置 device/config/chips/t113/configs/100ask/linux/config-5.4 -
环境变量配置 device/config/chips/t113/configs/100ask/env.cfg -
U-Boot设备树 device/config/chips/t113/configs/100ask/uboot-board.dts -

通过执行 ccconfigs 可以直接切换到板级配置文件目录。

重要说明 ：Tina-SDK将板级配置与内核源码分离，这样可以实现一份内核源码适配多个不同硬件板子。这种分离设计的好处是，当我们更换开发板或为不同项目定制功能时，只需要修改板级配置目录下的文件，而内核源码本身可以保持不变。更便于管理和维护。

bash

复制代码
# 进入板级配置目录
ccconfigs
ls
# board.dts  config-5.4  config-5.4-mem-optimize

特别注意 ：board.dts 是一个软链接，它实际指向 linux-5.4/board.dts。因此，我们实际要修改的文件是 linux-5.4/board.dts：

bash

复制代码
ccconfigs
cd linux-5.4
ls
# board.dts  config-5.4  config-5.4-mem-optimize

⛔ 重要警告 ⛔ ：make menuconfig 和 make kernel_menuconfig 是完全不同的两个东西：

命令 作用 配置保存位置
make kernel_menuconfig 配置Linux内核选项 临时 ，执行 make clean 后会丢失
make menuconfig 配置Tina系统的软件包选项 永久 ，配置会保存在 .config 中
make menuconfig → Kernel modules 在Tina层面选择需要的内核模块 永久 ，通过 modules.mk 机制生效

⭐ 重点掌握：记住这个区别，避免你配置完后一清理环境配置全丢了！

三、设备树修改详解（⭐⭐⭐ 必须掌握）

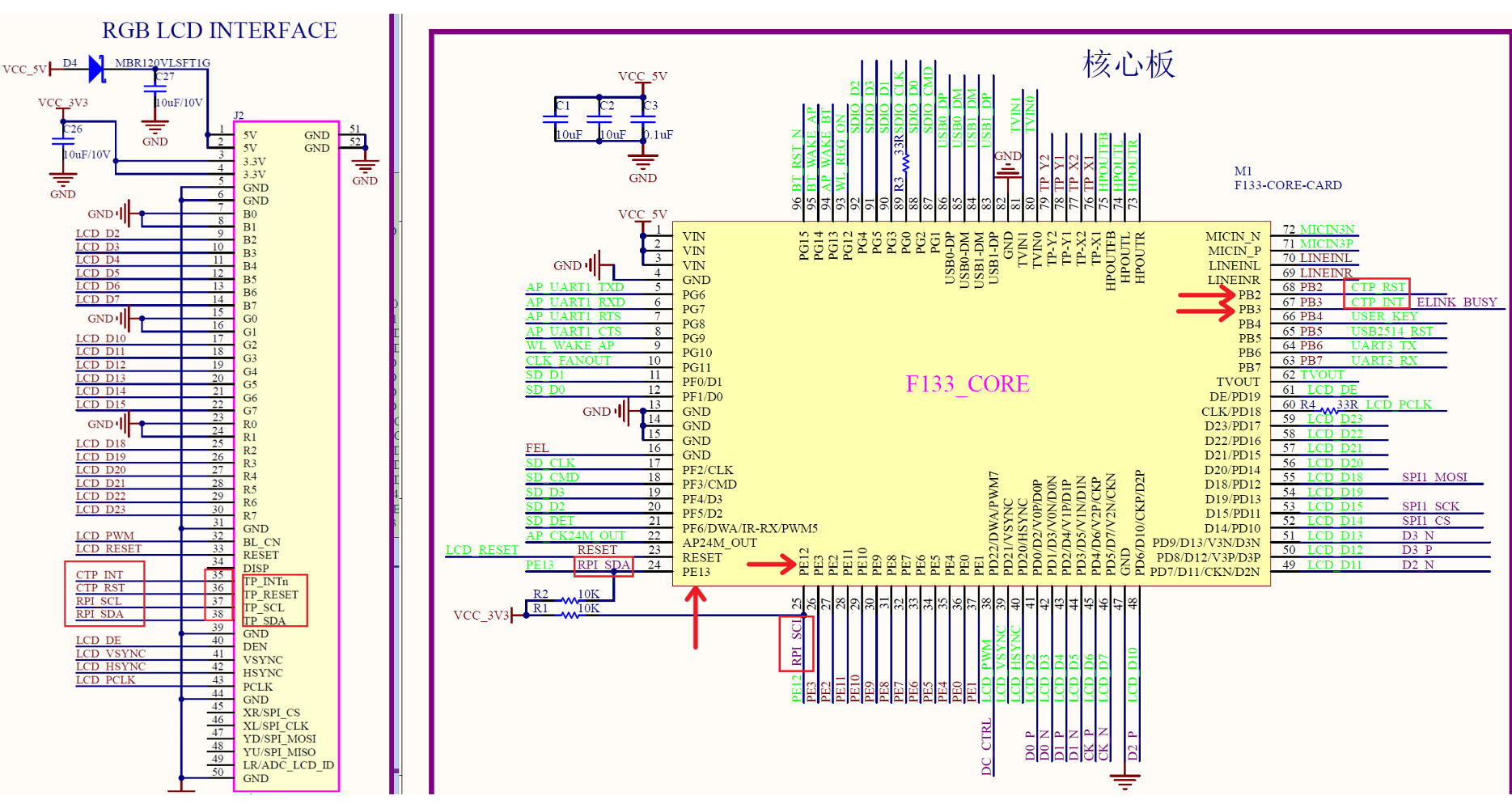

3.1 解析硬件原理图

根据100ASK-7"RGB LCD-V1.2的硬件原理图，触摸屏相关的接口如下：

原理图引脚标号 T113对应引脚 功能说明
CTP_INT PE1 触摸中断信号，触摸屏有数据时通知主控
CTP_RST PE0 触摸复位信号，控制触摸IC复位
RPI_SCL PE12 I2C时钟线
RPI_SDA PE13 I2C数据线

3.2 确定TWI总线编号

通过查看数据手册 T113-s3_datasheet_v1.6.pdf 第41页，确认 PE12和PE13引脚的功能复用表如下：

引脚 功能选项 说明
PE12 Function 2 = twi2 + USB + ... 说明PE12可作为TWI2的SCL
PE13 Function 2 = twi2 + USB + ... 说明PE13可作为TWI2的SDA

因此，我们可以确定触摸屏使用的是 TWI2 总线（全志平台称I2C为TWI）。

3.3 添加TWI2引脚复用配置（⭐⭐⭐ 必须掌握）

打开设备树文件 device/config/chips/t113/configs/100ask/linux-5.4/board.dts，找到 &pio 节点，在其中添加 twi2 的引脚复用配置：

c

复制代码
&pio {
    // ... 其他配置（保持原有内容不动）

    // ⭐ 添加 TWI2 引脚复用定义
    twi2_pins_a: twi2@0 {
        pins = "PE12", "PE13";
        function = "twi2";              // 将PE12、PE13复用为TWI2功能
        drive-strength = <10>;          // 驱动能力10mA
    };

    twi2_pins_b: twi2@1 {
        pins = "PE12", "PE13";
        function = "gpio_in";           // 休眠时将引脚还原为通用GPIO输入模式
    };

    // ... 其他配置（保持原有内容不动）
};

参数解释：

  • pins：指定要配置的物理引脚名称。
  • function：指定引脚的功能模式，"twi2"代表I2C总线的功能复用，"gpio_in"代表通用输入GPIO模式，用于系统休眠时节省功耗。
  • drive-strength：指定引脚的驱动电流能力，数值越高驱动能力越强，适合外围设备较远的场景，10是一个常见的中间值。
  • 用 <&pio> 这个节点是T113芯片的通用引脚控制器节点，定义了所有引脚的复用模式和电气属性。

为什么需要两组配置？ 一个用于正常运行模式（default），一个用于休眠模式（sleep），系统可以在两者之间动态切换。

3.4 配置TWI2总线并添加触摸屏设备节点（⭐⭐⭐ 必须掌握）

在 board.dts 文件的末尾（或合适位置），添加 &twi2 节点配置：

c

复制代码
&twi2 {
    clock-frequency = <400000>;               // I2C总线时钟400KHz
    pinctrl-0 = <&twi2_pins_a>;               // 正常工作时使用twi2_pins_a配置
    pinctrl-1 = <&twi2_pins_b>;               // 休眠时切换到twi2_pins_b配置
    pinctrl-names = "default", "sleep";       // 定义两组配置的名称
    dmas = <&dma 45>, <&dma 45>;              // DMA通道配置（可选）
    dma-names = "tx", "rx";
    status = "okay";                          // 启用此I2C总线

    // 触摸屏设备节点 (I2C从设备)
    ctp@14 {
        compatible = "allwinner,goodix";      // 匹配驱动中的名称（重要！）
        device_type = "ctp";                  // 设备类型：电容触摸屏
        reg = <0x14>;                         // I2C设备地址（7位地址）
        status = "okay";

        /* GT9xx 触摸芯片配置参数 */
        ctp_name = "gt9xxnew_ts";               // 驱动模块名称
        ctp_twi_id = <0x2>;                    // 所属TWI总线编号（TWI2）
        ctp_twi_addr = <0x14>;                 // 设备地址（与reg一致）

        /* 屏幕触摸范围配置 */
        ctp_screen_max_x = <0x400>;            // X轴最大坐标 0x400 = 1024
        ctp_screen_max_y = <0x258>;            // Y轴最大坐标 0x258 = 600
        ctp_revert_x_flag = <0x0>;             // X轴不翻转（0：不翻转）
        ctp_revert_y_flag = <0x0>;             // Y轴不翻转
        ctp_exchange_x_y_flag = <0x0>;         // XY坐标不交换

        /* 引脚配置（⭐ 关键！） */
        ctp_int_port = <&pio PE 1 GPIO_ACTIVE_HIGH>;   // 中断引脚：PE1，高电平有效
        ctp_wakeup = <&pio PE 0 GPIO_ACTIVE_HIGH>;     // 唤醒/复位引脚：PE0
    };
};

注意 ：GT911的I2C设备地址可以是 0x14 或 0x5d，这由复位引脚的上电时序决定。本次适配使用 0x14。

3.5 检查引脚冲突（⭐⭐ 重点掌握）

在添加新设备节点时，务必检查新使用的引脚是否已经被其他功能占用。引脚冲突是新手最容易犯的错误之一，往往导致驱动加载失败。本次使用的引脚情况：

引脚 本任务用途 潜在冲突 解决方法
PE12 / PE13 TWI2 可能被其他I2C设备使用 可以通过全局搜索 grep -r "PE12" device/ 检查是否有其他设备配置了这些引脚，若有则需协调。

3.6 Tina SDK中设备树的编译机制（⭐⭐ 重点掌握）

在TinaSDK中，设备树无法单独编译 ，它会与U-Boot、optee等一起打包到最终镜像中。你必须在TinaSDK根目录下执行 make 或 mkernel 命令，系统才会自动编译设备树。因此，任何设备树的修改都需要完整编译系统或至少重新编译内核，然后重新打包镜像才能生效。

四、内核模块配置（⭐⭐⭐ 必须掌握）

4.1 为什么不能只用 make kernel_menuconfig？

很多初学者会在内核源码目录执行 make kernel_menuconfig，配置完发现执行 make clean 后配置丢失了。

这是因为在TinaSDK框架中，内核的最终配置文件是由多个部分动态合并而成的：

  1. target/allwinner/generic/config-5.4（通用配置）
  2. device/config/chips/t113/configs/100ask/linux/config-5.4（板级配置）
  3. 其他依赖关系

直接修改内核的 .config 文件会在下次合并时被覆盖。

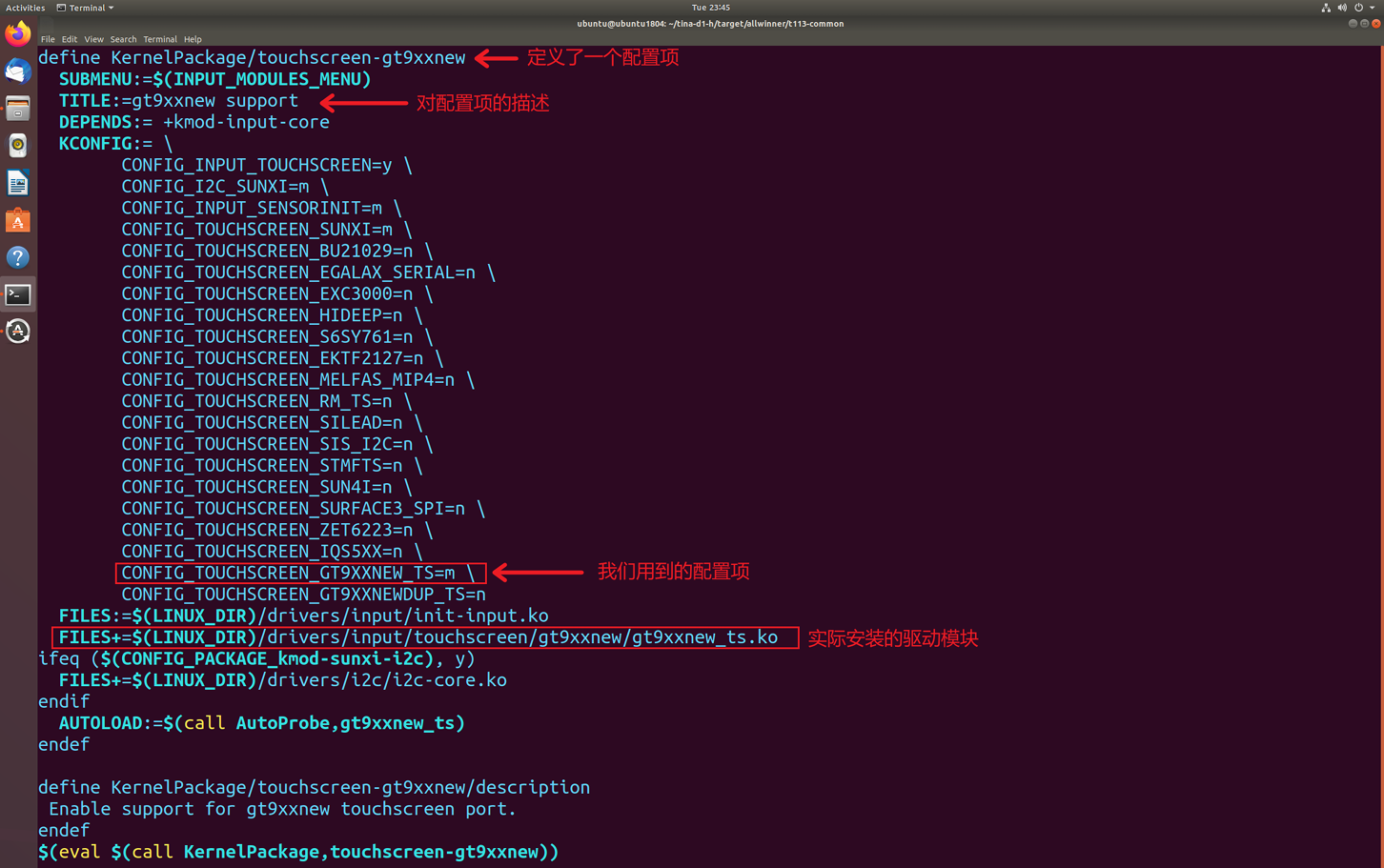

4.2 TinaSDK的模块管理机制 modules.mk（⭐⭐⭐ 必须掌握）

TinaSDK为每个内核模块在 target/allwinner/t113-common/modules.mk 中预定义了Kconfig配置项。打开该文件，可以看到GT911驱动的定义：

makefile

复制代码
define KernelPackage/touchscreen-gt9xxnew
    SUBMENU:=$(INPUT_MODULES_MENU)
    TITLE:=gt9xxnew support
    DEPENDS:=+kmod-input-core
    KCONFIG:= \
        CONFIG_INPUT_TOUCHSCREEN=y \
        CONFIG_TOUCHSCREEN_GT9XXNEW_TS=y \
        ... (其他相关配置)
    FILES:= \
        $(LINUX_DIR)/drivers/input/touchscreen/gt9xxnew/gt9xxnew_ts.ko
    AUTOLOAD:=$(call AutoProbe,gt9xxnew_ts)
endef

这个机制的好处是，TinaSDK已经帮我们把GT911驱动的依赖关系和编译规则都处理好了，我们只需要像选择普通软件包一样选中它即可。

4.3 在Tina配置中选中GT911模块（⭐⭐⭐ 必须掌握）

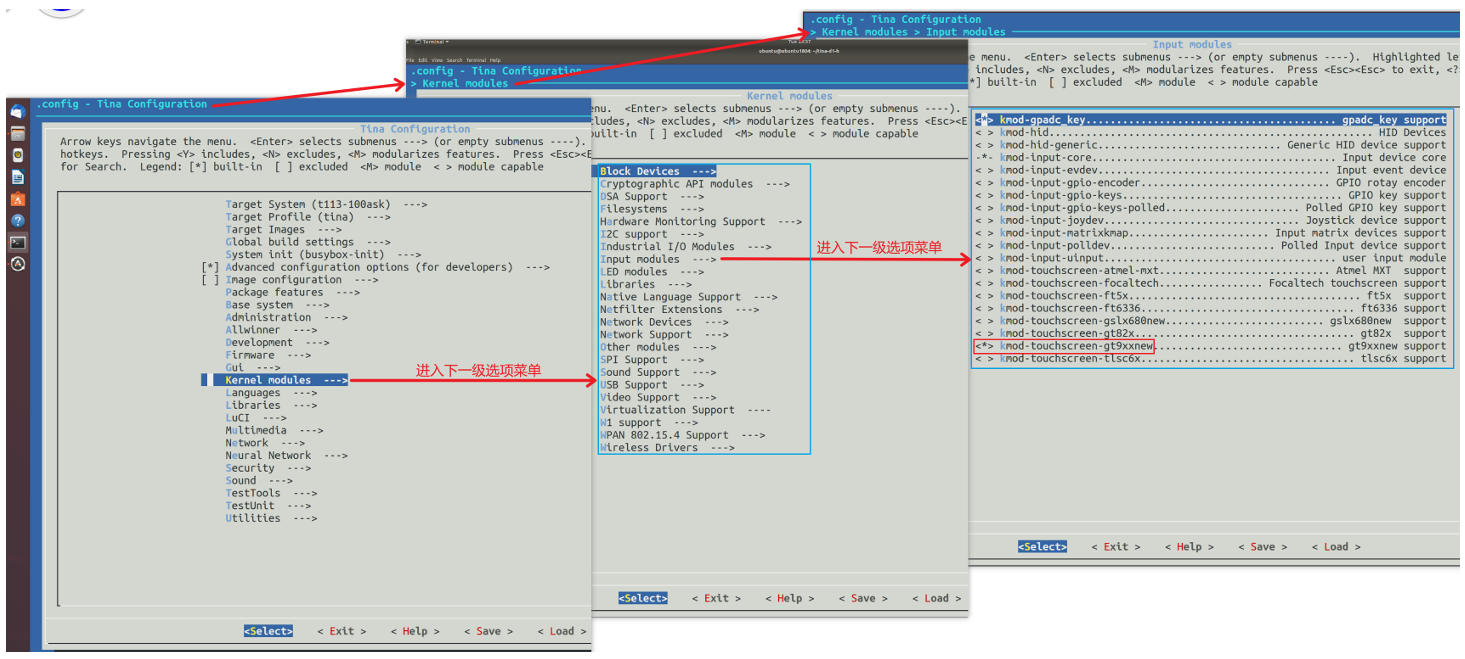

正确的做法是在TinaSDK根目录执行 make menuconfig ，然后通过 Kernel modules → Input modules 找到触摸屏相关选项：

text

复制代码
Tina Configuration
└─> Kernel modules
    └─> Input modules
        └─> kmod-touchscreen-gt9xxnew  ---> GT9xxnew touchscreen driver

按 Y 键选中此项（变为 <*>）。然后用方向键移动到最下方的 <Save> 保存配置，再选择 <Exit> 退出。

配置成功后，稍后执行 make 时系统会自动编译此模块。

补充说明 ：如果你需要修改具体的内核源码（如修改驱动代码中的坐标算法），仍然需要进入 make kernel_menuconfig 进行调试，但那只是为了测试，正式的配置最终还是要在Tina的 make menuconfig 中固化下来。

五、编译、打包与烧录（⭐⭐ 重点掌握）

5.1 编译内核

bash

复制代码
# 1. 加载SDK环境
source build/envsetup.sh
# 2. 选择开发板配置（t113_100ask-tina）
lunch
# 输入数字选择 4
# 3. 编译内核（首次或修改内核配置后）
mkernel

或者直接执行 make 编译整个系统（包括U-Boot、内核、Rootfs等）。

5.2 打包固件

bash

复制代码
pack

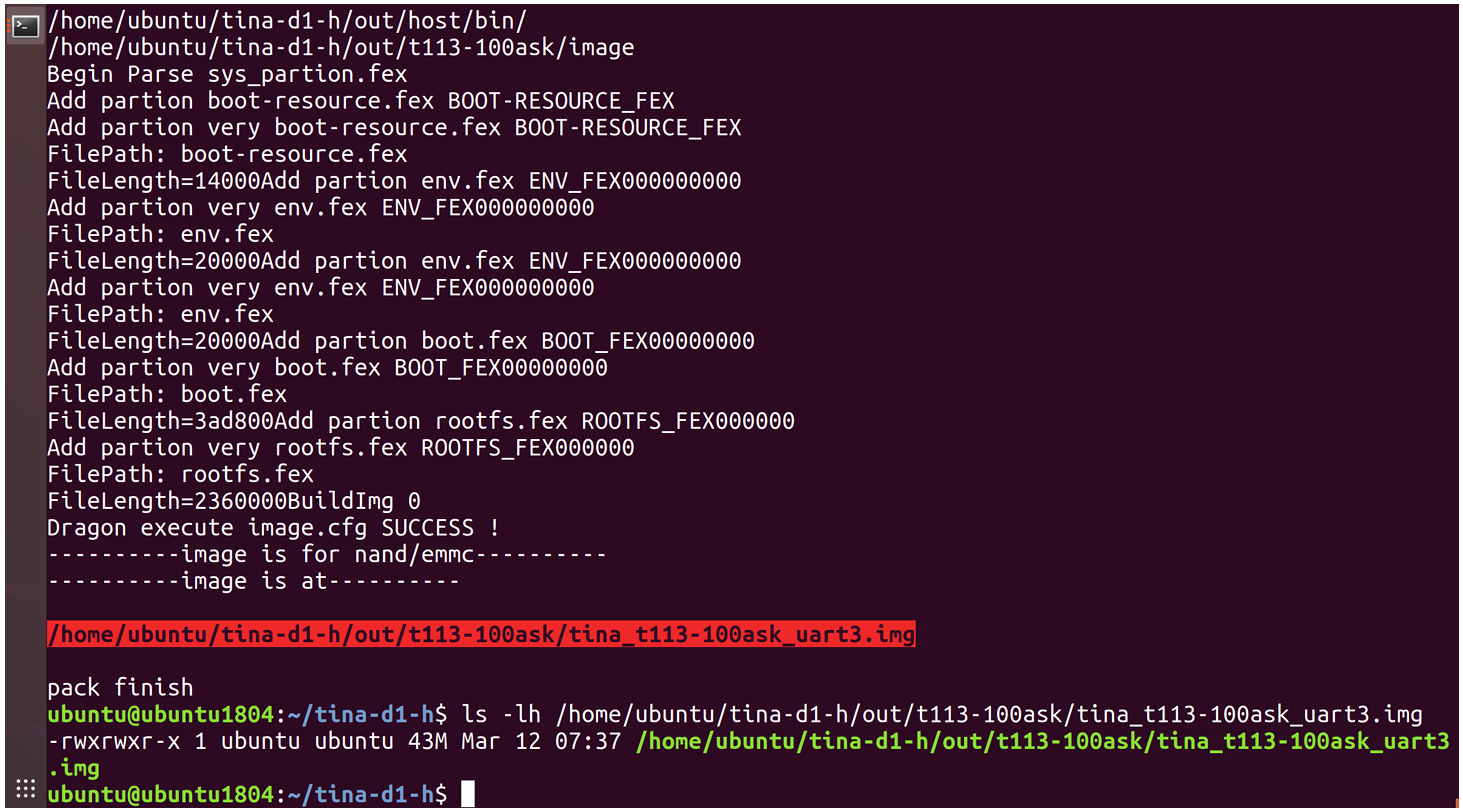

打包过程中会看到如下输出：

text

复制代码
...
Add partition rootfs.fex ROOTFS_FEX...
BuildImg 0
Dragon execute image.cfg SUCCESS!
---image is at---
/home/ubuntu/tina-d1-h/out/t113-100ask/tina_t113-100ask_uart3.img

pack finish

5.3 烧录固件

使用 ls -lh 命令查看生成的镜像大小，确认文件完整后将其复制到Windows系统：

bash

复制代码
ls -lh /home/ubuntu/tina-d1-h/out/t113-100ask/tina_t113-100ask_uart3.img

使用 PhoenixSuit（线刷工具）将镜像烧录到开发板的SPI NAND Flash中。

六、验证触摸功能（⭐⭐⭐ 必须掌握）

6.1 检查驱动模块是否加载成功

系统启动后，首先检查内核日志中是否有GT911驱动加载信息：

bash

复制代码
dmesg | grep -i "gt9\|touch"

您应该能看到类似这样的信息：

text

复制代码
[    4.500239] gt9xxnew_ts 2-0014: 2-0014 supply ctp not found, using dummy regulator
[    4.717746] input: gt9xxnew_ts as /devices/virtual/input/input2

input: gt9xxnew_ts as /devices/virtual/input/input2 这一行表示触摸屏驱动注册成功，并创建了input设备节点 /dev/input/event2。

注意 ：supply ctp not found 只是一个警告，提示没有为触摸屏单独配置电源管理，不影响触摸功能。

6.2 定位触摸屏对应的event节点

如果系统中有多个input设备（键盘、鼠标、触摸屏等），可以通过查看 /proc/bus/input/devices 文件来确定每个设备对应的event节点：

bash

复制代码
cat /proc/bus/input/devices

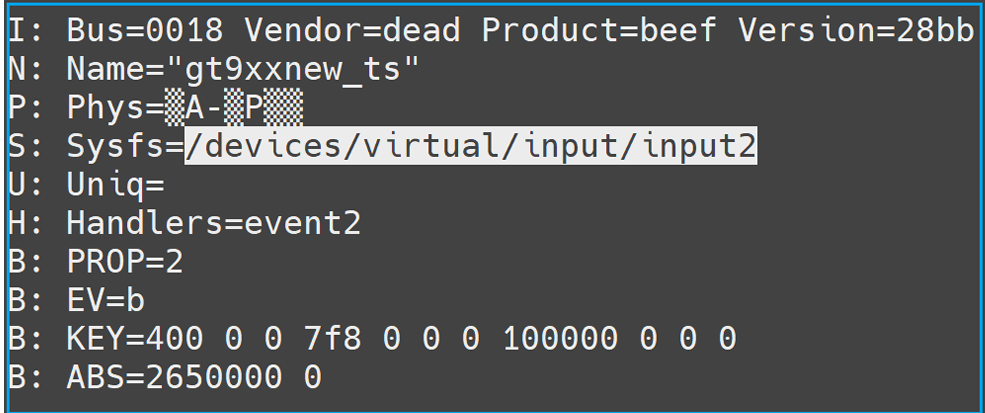

找到 Name="gt9xxnew_ts" 的段落，查看其 H 行（Handlers）：

text

复制代码
I: Bus=0018 Vendor=dead Product=beef Version=28bb
N: Name="gt9xxnew_ts"
P: Phys=A-P
S: Sysfs=/devices/virtual/input/input2
U: Uniq=
H: Handlers=event2
B: PROP=2
B: EV=b
B: KEY=400007f8000100000000
B: ABS=26500000

H: Handlers=event2 表示该触摸屏对应的设备节点是 /dev/input/event2。

💡 进阶技巧 ：如果你在编译内核时已经配置好TSLIB（触摸屏校准库），也可以直接运行 ts_test 进行可视化测试。后续可以深入学习本节内容的【进阶内容】。

6.3 原始数据测试（⭐⭐ 重点掌握）

使用 cat 命令直接读取event节点，可以快速验证触摸屏硬件是否正常工作：

bash

复制代码

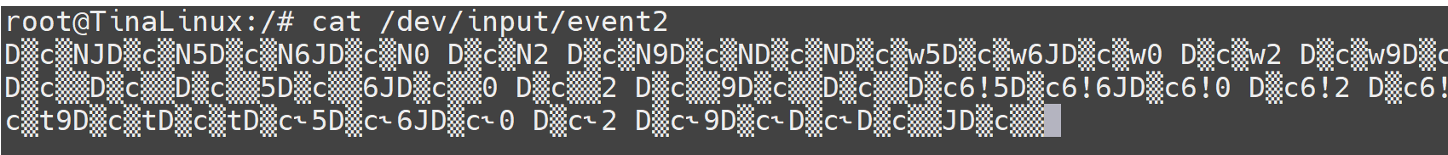

cat /dev/input/event2

用手指触摸屏幕，终端上会出现二进制乱码输出（代表有数据上报）。

现象 结论
cat /dev/input/eventX 出现乱码输出（手触摸时） 触摸屏工作正常 ✅
cat /dev/input/eventX 无反应 触摸屏未工作，需排查 ❌

6.4 常见问题排查

问题1：Error: Driver 'gt9xxnew_ts' is already registered

现象 ：insmod 时报错该驱动已注册。
原因 ：驱动已被编译进内核或已被加载。
解决方法 ：直接使用 modprobe 或确认设备树配置即可，无需重复加载。

问题2：I2C通信超时（"Timeout when sending 9th SCL clk"）

现象 ：系统启动时dmesg出现重复的I2C传输超时错误。
原因 ：I2C设备地址错误、引脚配置冲突、供电问题或设备未正确复位。
排查步骤：

  1. 检查 reg = <0x14> 是否与硬件实际地址一致（尝试 0x5d）。
  2. 检查引脚是否正确：PE0 对应 GPIO_ACTIVE_HIGH，确保复位时序正确。
  3. 检查 pins 和 function 是否与硬件原理图一致。
  4. 检查系统启动日志中引脚复用是否有冲突。
问题3：设备树节点修改后不生效

原因 ：在TinaSDK中设备树无法单独编译，必须重新打包整个镜像。
解决方法 ：修改设备树后，务必执行 make（或 mkernel）重新编译，然后执行 pack 打包，最后重新烧录完整镜像。

6.5 使用 evtest 工具进行进阶测试（⭐ 了解即可）

如果需要获取更详细的上报数据（坐标值、压力值等），可以安装 evtest 工具：

bash

复制代码
# 在开发板上运行
evtest /dev/input/event2

运行后会显示触摸屏的详细信息（坐标范围、分辨率等），并实时输出触摸事件数据，非常适合调试坐标是否正确、是否反向等问题。

七、功能拓展：添加新的I2C设备（触类旁通）

掌握了为TWI2添加GT911触摸屏的方法后，你可以轻松地为项目添加任何I2C设备（如传感器、时钟芯片等）。模板如下：

c

复制代码
&twix {    // x 为TWI总线编号
    clock-frequency = <400000>;
    pinctrl-0 = <&twix_pins_a>;
    pinctrl-1 = <&twix_pins_b>;
    pinctrl-names = "default", "sleep";
    status = "okay";

    new_device@xx {    // xx 为设备地址
        compatible = "vendor,device-name";
        reg = <xx>;
        // 根据设备驱动要求添加其他属性
        status = "okay";
    };
};

添加步骤：

  1. 确定设备使用的I2C总线编号（如TWI1、TWI2）。
  2. 在 &pio 节点中添加引脚复用配置。
  3. 在对应的 &twix 节点下添加设备子节点。
  4. 根据设备驱动文档填充设备树属性。
  5. 配置内核模块（如有需要）。
  6. 编译、打包、烧录并验证。

修改设备树时，每次修改后都需要 pack 打包整个镜像才能生效。建议将所有I2C设备集中在同一个 &twix 节点下管理，便于维护。

八、面试官提问环节（必考！）

第1问：如何排查I2C设备（如触摸屏）通信故障？

参考答案：排查I2C故障，按照以下步骤逐一检查：

  1. 硬件层面：用万用表检查供电、SCL/SDA上拉电阻是否正常。
  2. 引脚配置 ：用 dmesg | grep pinctrl 检查引脚复用是否正确。
  3. I2C通信测试 ：用 i2cdetect -y <bus号> 扫描设备地址，确认设备是否应答。
  4. 检查内核日志 ：用 dmesg | grep -i "i2c\|error" 查找通信错误（如NACK、超时等）。
  5. 检查地址配置 ：确认设备树中的 reg 属性与硬件实际地址一致（GT911常见地址为 0x14 或 0x5d）。
  6. 检查复位时序 ：确认复位引脚（ctp_wakeup）的上电时序满足芯片要求。

参考答案：两者作用完全不同：

命令 作用 配置保存位置 是否永久
make kernel_menuconfig 配置Linux内核选项 临时 .config ❌ 不永久，make clean 后丢失
make menuconfig 配置Tina系统软件包选项 Tina .config ✅ 永久
make menuconfig → Kernel modules 在Tina层面选择内核模块 通过 modules.mk 机制 ✅ 永久

第3问：修改设备树后触摸屏不工作，请给出排查思路。

参考答案：

  1. 检查硬件连接：确认FPC排线是否插好，触摸屏模块供电是否正常。
  2. 检查设备树引脚配置 ：
    • 确认 twi2_pins_a 中指定的引脚与实际原理图一致（PE12/PE13）。
    • 确认 function 值是否正确（twi2）。
  3. 检查I2C通信 ：执行 i2cdetect -y 2 扫描TWI2总线，确认地址 0x14 是否出现 UU（表示设备已注册且有驱动）。
  4. 检查内核日志 ：执行 dmesg | grep -i "gt9\|error" 查找驱动加载失败原因。
  5. 检查地址冲突 ：确认 reg 地址与设备实际地址一致（GT911可能是 0x14 或 0x5d）。
  6. 检查电源：触摸屏模块是否需要独立的电源引脚，若需要确认设备树中是否已配置。
  7. 确认工作流程 ：修改设备树后必须执行 pack 重新打包，不能仅替换设备树文件。

九、总结

本文带你完整走了一遍在Tina-SDK中为7寸1024x600 RGB LCD触摸屏添加驱动支持的流程，包括：

  1. ✅ 硬件原理图分析与引脚对应关系确定
  2. ✅ 设备树修改（引脚复用配置 + TWI总线配置 + 触摸设备节点添加）
  3. ✅ 内核模块配置（TinaSDK的 make menuconfig 用法）
  4. ✅ 编译、打包与烧录
  5. ✅ 触摸功能验证与问题排查
  6. ✅ 扩展知识：为其他I2C设备添加支持的方法

这套流程是嵌入式Linux驱动开发的通用方法，掌握它，你就能触类旁通，为任何硬件外设添加Linux驱动支持。

下一步学习建议：

  1. 学习Linux I2C子系统和Input子系统的驱动框架。
  2. 熟悉Linux设备树的语法（属性、节点、引用等）。
  3. 尝试修改GT911驱动源码，如调整坐标上报算法或增加手势识别功能。
  4. 进一步学习TSLIB触摸屏校准工具的使用。
学习阶段 任务
⭐ 入门 跟着本文做一遍，在自己板子上成功点亮触摸屏
⭐⭐ 进阶 尝试为其他I2C设备（如温湿度传感器）添加驱动支持
⭐⭐⭐ 高级 阅读GT911驱动源码，理解input子系统数据上报流程

祝你学得扎实，考核稳过！

相关推荐
十 一 丶1 小时前
如何在客户端实现ssh的免密登录？
运维·rust·ssh
想唱rap2 小时前
应用层HTTPS协议
服务器·网络·c++·网络协议·http·https
前端之虎陈随易2 小时前
为什么今天还会有新语言？MoonBit 想解决什么问题？
大数据·linux·javascript·人工智能·算法·microsoft·typescript
G.晴天2 小时前
Linux常用命令练习流程
java·linux·运维·服务器·tomcat
嵌入式×边缘AI：打怪升级日志2 小时前
Linux 驱动开发核心自测题库（面试官问答版）
linux·运维·驱动开发
想唱rap2 小时前
传输层协议之UDP
java·linux·网络·c++·网络协议·mysql·udp
春蕾夏荷_7282977252 小时前
2、c++ acl tcp服务器客户端简单实例-客户端(2)
服务器·c++·tcp/ip
AIGC设计所2 小时前
网络安全8大就业领域和待遇对比！
运维·开发语言·网络·安全·web安全·php
网安薯条2 小时前
Kali Linux 虚拟机安装与基础配置保姆级图文教程
linux·运维·网络·安全·web安全·网络安全
热门推荐
01要裂开了！ChatGPT要手机号验证了？注册Codex要求验证电话号码怎么办？2026年登陆Codex要手机号验证的解决办法02GitHub 镜像站点03Codex 接入 DeepSeek API 完整配置文档04零基础教你claude code 接入 deepseek V405Linux 核弹级高危漏洞 CVE-2026-31431 完整修复指南06【AI】2026 年具身智能模型和世界模型总结07CVE-2026-31431 (Copy Fail) 漏洞复现与验证记录08裂开！ChatGPT 居然开始要手机号验证，附详细解决方法09CC-Switch & Claude 基于 Linux 服务器安装使用指南10几个好用的ip纯净度检测网站
