🚀 软考通关秘籍：核心知识点图表全汇总与扩展解析（建议收藏）
根据大量的刷题，逐渐的总结出了一些规律，针对上午的考题有一些知识点是一定会存在的，而且容易混淆的知识点，这些不应该丢分，所以特此进行总结记录，非常的有用。
本文将软考中最核心、最高频的考点进行了体系化梳理，分为计算机基础、网络技术、软件工程、UML面向对象、信息安全、算法与法律法规七大模块。
图表结合，一目了然。无论是日常复习还是考前冲刺，这篇干货都值得你放入收藏夹！
📌 模块一：计算机系统与组成原理

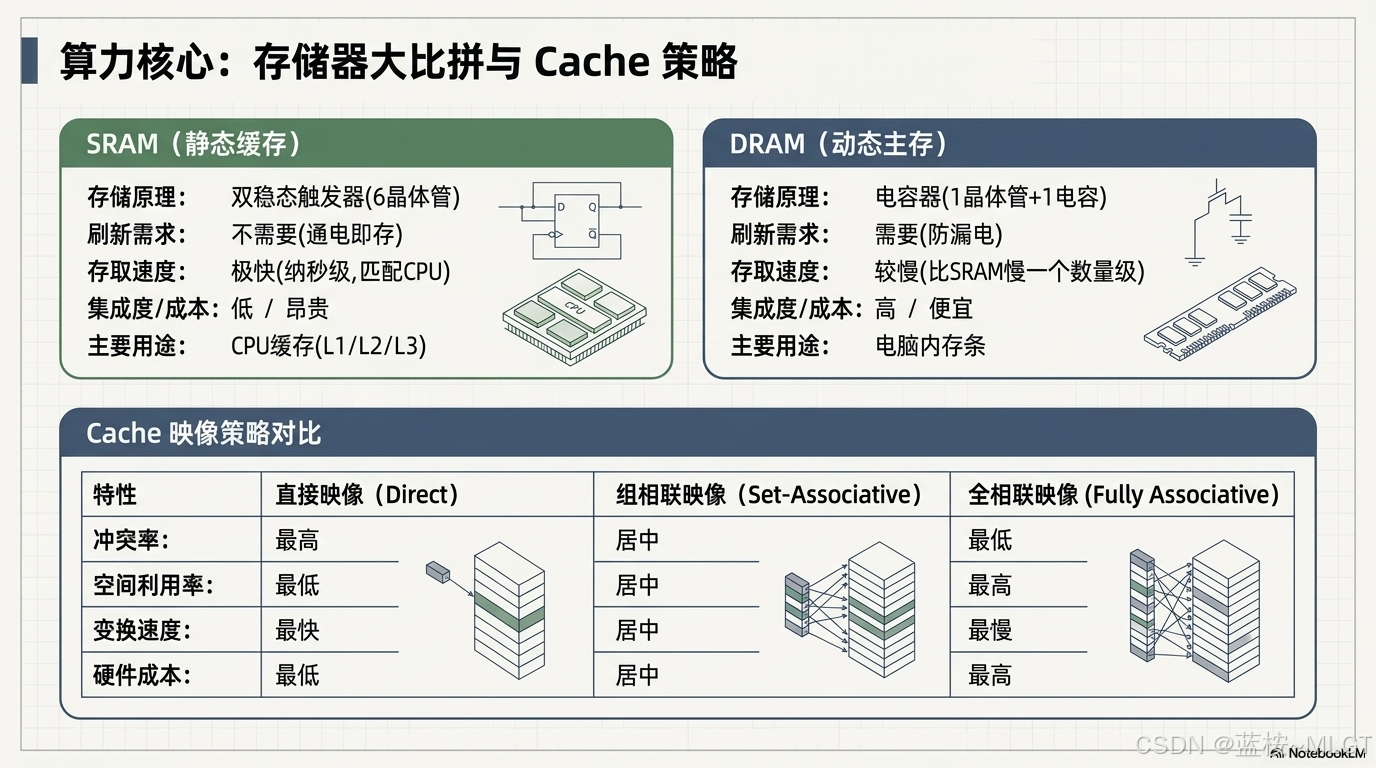

1. 存储器大比拼：SRAM vs DRAM
CPU与内存的交互是系统性能的核心。牢记：SRAM是缓存，DRAM是主存。
| 比较项目 | SRAM (Static RAM - 静态) | DRAM (Dynamic RAM - 动态) |
|---|---|---|
| 存储原理 | 利用双稳态触发器（6个晶体管）存储 | 利用电容器存储电荷（1个晶体管+1个电容） |
| 刷新需求 | 不需要定期刷新，通电即保存 | 需要定期刷新（电容会漏电） |
| 存取速度 | 极快（纳秒级），与CPU匹配 | 较慢（比SRAM慢一个数量级） |
| 集成度 | 低（元件多，占地大） | 高（结构简单，容量大） |
| 功耗与成本 | 功耗低/成本昂贵 | 功耗高（需刷新）/成本便宜 |
| 主要用途 | CPU缓存 (Cache)，如L1/L2/L3 | 主内存 (Main Memory)，如内存条 |
2. Cache 映像策略对比
解决主存与Cache如何对应的问题，核心考点在于它们各自的优缺点权衡。
| 特性 | 直接映像 (Direct) | 组相联映像 (Set-Associative) | 全相联映像 (Fully Associative) |
|---|---|---|---|
| 冲突率 | 最高 | 居中 | 最低 |
| 空间利用率 | 最低 | 居中 | 最高 |
| 地址变换速度 | 最快 | 居中 | 最慢 |
| 硬件成本 | 最低 | 居中 | 最高 |
💡 扩展记忆：直接映像最死板但最快；全相联最灵活但最慢；组相联是两者的中庸折中方案，也是现代CPU最常用的方式。
3. 数据表示：原码、反码、补码与移位
掌握算术移位规则，逢考必出。
| 码制 | 符号位 | 算术左移 (乘2) | 算术右移 (除2) | 记忆逻辑 |
|---|---|---|---|---|
| 正数 (原/反/补) | 0 | 底部添 0 | 高部添 0 | 正数三码合一，规则同无符号数 |
| 负数原码 | 1 | 底部添 0 | 高部添 0 | 仅移动数值位，符号位固定不变 |
| 负数补码 | 1 | 底部添 0 | 高部添 1 | 核心考点：右移补1是为了保持负性 |
| 负数反码 | 1 | 底部添 1 | 高部添 1 | 反码逻辑与原码相反，全补1 |
📌 模块二：计算机网络技术（重中之重）

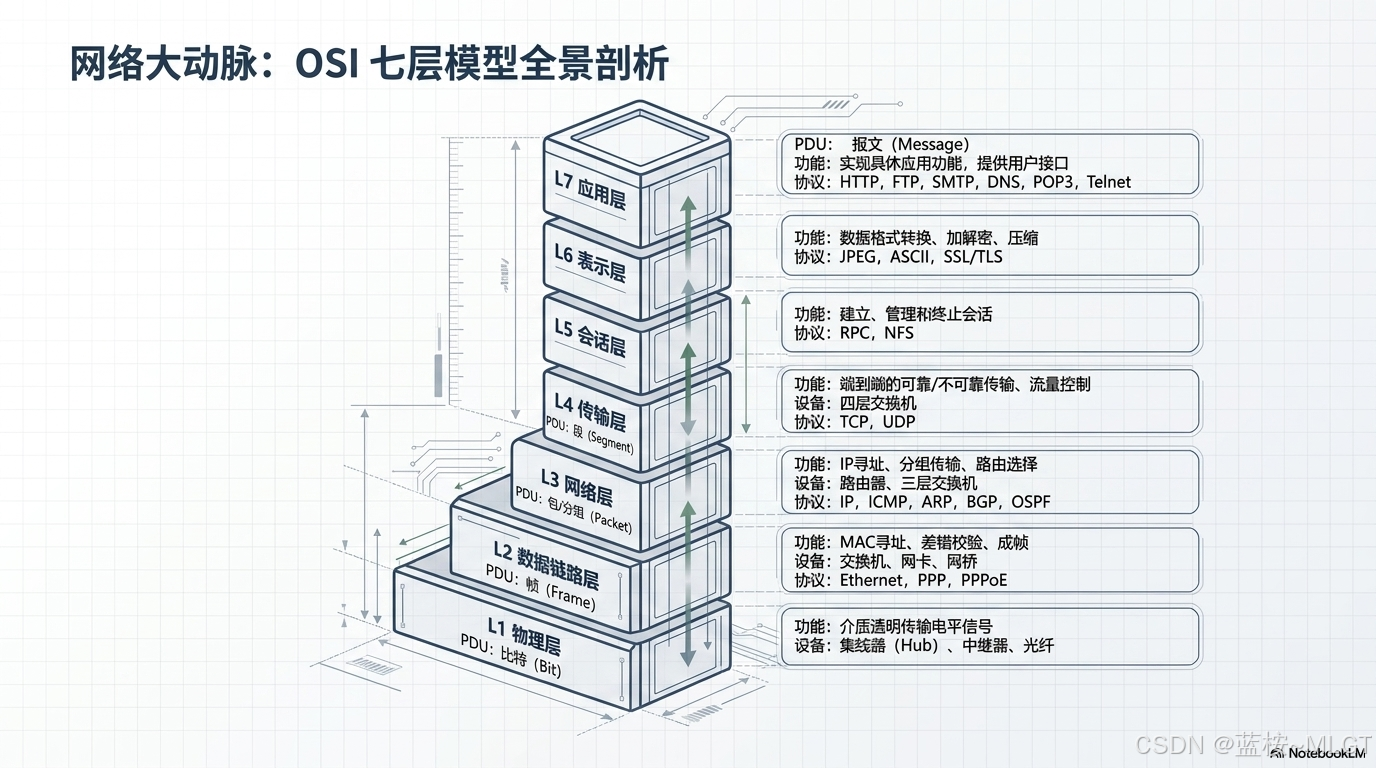

1. 终极版 OSI 七层模型与网络协议设备
理解每一层的作用、数据单元（PDU）以及对应的设备和协议，是网络部分的地基。
| 层次 | 层名称 | 数据单位 (PDU) | 主要功能 | 代表性协议 / 设备 |
|---|---|---|---|---|
| 7 | 应用层 | 报文 (Message) | 实现具体应用功能，提供用户网络服务接口 | HTTP, FTP, SMTP, DNS, POP3, Telnet / 网关 |
| 6 | 表示层 | - | 数据格式转换、加密解密、压缩解压 | JPEG, ASCII, SSL/TLS |
| 5 | 会话层 | - | 建立、管理和终止表示层实体间的会话 | RPC, NFS |
| 4 | 传输层 | 段 (Segment) | 提供端到端的可靠/不可靠传输、流量控制 | TCP, UDP / 四层交换机 |
| 3 | 网络层 | 包/分组 (Packet) | 分组传输、路由选择、逻辑地址(IP)寻址 | IP, ICMP, ARP, BGP, OSPF / 路由器、三层交换机 |
| 2 | 数据链路层 | 帧 (Frame) | 物理地址(MAC)寻址、差错校验、成帧 | Ethernet, PPP, PPPoE / 交换机、网桥、网卡 |
| 1 | 物理层 | 比特 (Bit) | 利用介质透明传输二进制信号（电平信号） | RJ45, 光纤 / 集线器(Hub)、中继器 |

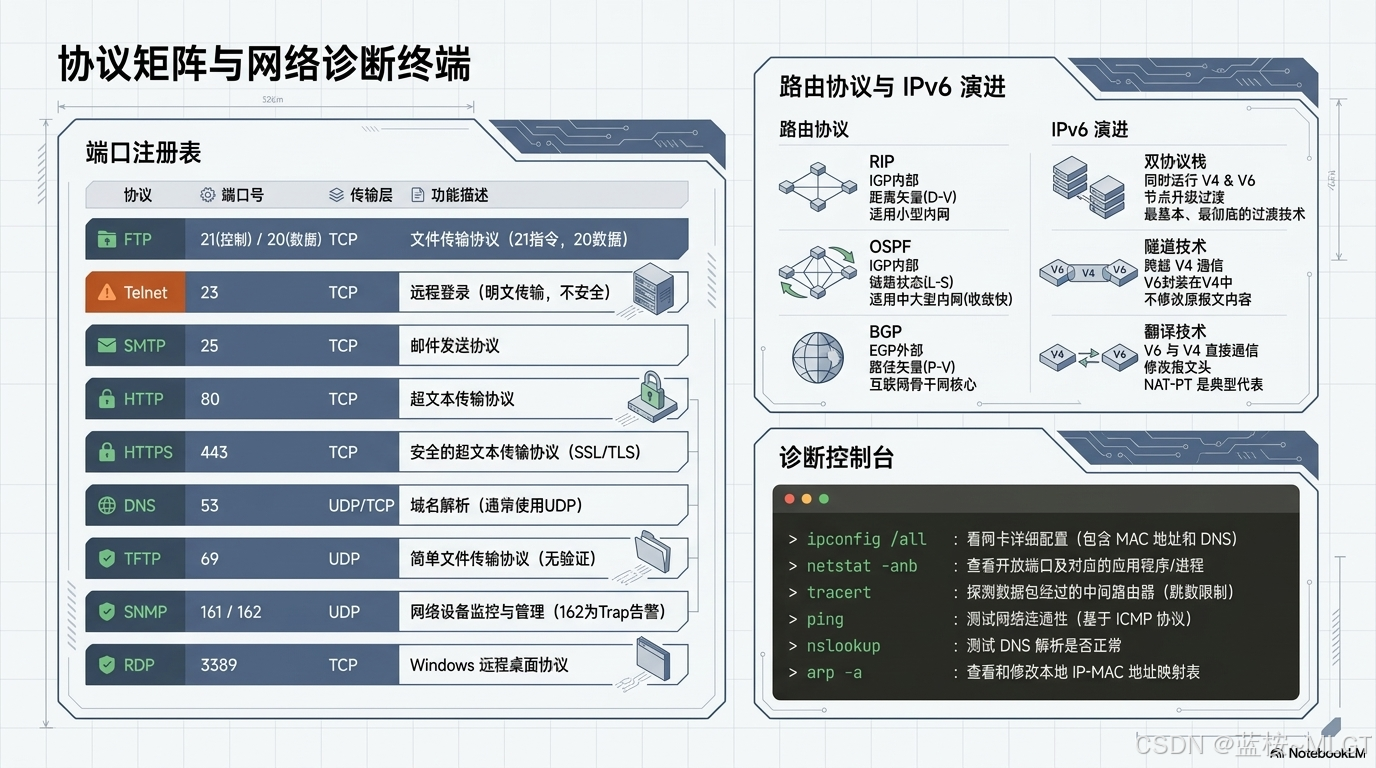

2. 常见应用层/传输层协议与端口号
记准端口号，秒杀选择题！
| 协议名称 | 默认端口号 | 传输层协议 | 功能描述 |
|---|---|---|---|
| FTP | 21(控制), 20(数据) | TCP | 文件传输协议 |
| Telnet | 23 | TCP | 远程登录（明文传输，不安全） |
| SMTP | 25 | TCP | 邮件发送协议 |
| HTTP / HTTPS | 80 / 443 | TCP | 超文本传输协议 / 安全的高级版本 |
| DNS | 53 | UDP/TCP | 域名解析（通常使用UDP查询，TCP用于区域传输） |
| TFTP | 69 | UDP | 简单文件传输协议（无验证） |
| SNMP | 161 / 162 | UDP | 网络设备监控与管理（162为Trap告警） |
| RDP | 3389 | TCP | Windows 远程桌面协议 |
3. 数据链路层广域网协议对比
| 协议 | 全称 | 特点与应用场景 |
|---|---|---|
| PPPoE | PPP over Ethernet | 将 PPP 帧封装在以太网帧中；支持身份验证、计费。宽带拨号首选。 |
| PPP | Point-to-Point Protocol | 经典的单跳点对点协议，支持多协议。PPPoE的核心逻辑来源。 |
| PPTP | Point-to-Point Tunneling | 基于PPP的VPN协议；用于远程办公安全接入网络。 |
| SLIP | Serial Line IP | 极简单的串行线路封装；无校验、无认证。已淘汰。 |
4. 路由协议与 IPv6 演进技术
动态路由协议分类：
- RIP (IGP内部): 距离矢量(D-V)算法，适用于小型内网，按跳数计算。
- OSPF (IGP内部): 链路状态(L-S)算法，适用于中大型内网，收敛速度快。
- BGP (EGP外部): 路径矢量(P-V)算法，运行在自治系统(AS)之间，互联网骨干网核心。
IPv4 向 IPv6 过渡技术：
- 双协议栈：节点同时运行V4和V6，最基本、最彻底的过渡技术。
- 隧道技术：V6跨越V4网络通信（封装/拆封，不修改原报文内容）。
- 翻译技术：V6与V4直接通信（修改报文头，如 NAT-PT）。
5. 必考的网络排错命令
ipconfig /all：查看网卡详细配置（包含MAC地址和DNS配置）。netstat -anb：查看开放的网络端口及对应的应用程序/进程。tracert：路由追踪，探测数据包经过的中间路由器节点。ping：基于 ICMP 协议测试网络连通性。nslookup：测试 DNS 解析是否正常。arp -a：查看和修改本地 IP-MAC 地址映射表。
📌 模块三：软件工程与架构
1. 软件质量子特性：对号入座
| 子特性名称 | 核心关键词 | 阶段/目的 |
|---|---|---|
| 易分析性 | 诊断原因、识别位置 | 找错、定位 |
| 易改变性 | 实施修改、设计变更 | 动手改代码 |
| 稳定性 | 无副作用、无意外结果 | 防范风险 |
| 易测试性 | 确认、验证修改结果 | 查验效果 |
| 遵循性 | 标准、约定、法规 | 合规性约束 |

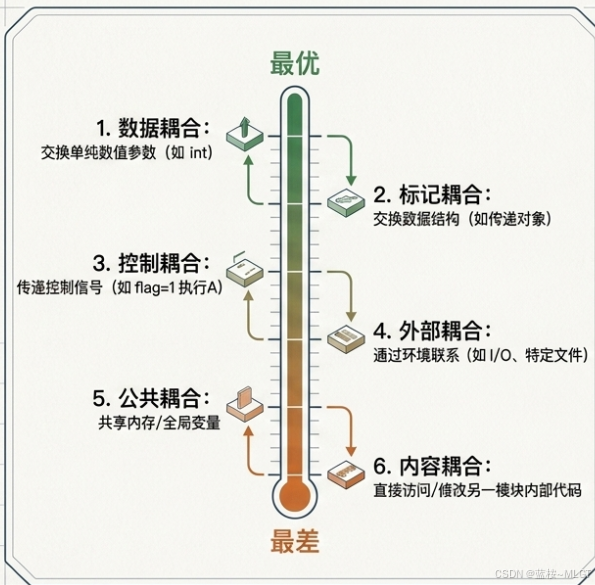

2. 模块耦合类型：由好到坏排序
高内聚、低耦合是软件设计的金科玉律。耦合程度按从低（优）到高（差）排列：
- 数据耦合 (最优)：交换的是单纯数值参数（如 int, char）。
- 标记耦合：交换的是数据结构（如传递整个对象）。
- 控制耦合：传递的是控制信号（如 flag=1 执行A）。
- 外部耦合：通过软件之外的环境联系（如 I/O、特定文件）。
- 公共耦合：通过全局变量、公共内存区交换信息。
- 内容耦合 (最差) ：一个模块直接访问/修改另一模块的内部代码或数据。
3. 白盒测试覆盖准则：强度递进
| 覆盖准则 | 核心定义 | 强度等级 | 逻辑包含关系 |
|---|---|---|---|
| 语句覆盖 | 每条语句至少跑一次 | ★ (最弱) | - |
| 判定覆盖 | 每个分支 (真/假) 至少跑一次 | ★★ | 包含语句覆盖 |
| 条件覆盖 | 每个子条件的真假至少跑一次 | ★★ | 不一定包含判定覆盖 |
| 判定/条件覆盖 | 判定真假 + 子条件真假都要满足 | ★★★ | 包含前三者 |
| 条件组合覆盖 | 判定内所有子条件的所有可能组合 | ★★★★ | 包含判定/条件覆盖 |
| 路径覆盖 | 覆盖所有可能的逻辑通路 | ★★★★★ (最强) | 包含判定覆盖 |
4. 风险管理与 RUP 统一过程
风险类别：
- 项目风险：钱、人、时间、需求（如核心离职、预算被砍）。
- 技术风险：难、快、稳、好（如算法无法实现、新技术不可靠）。
- 商业风险：战略、市场、盈亏（如市场不买账、销售渠道没建好）。
RUP (Rational Unified Process) 四大阶段：
- 起始阶段 (Inception)：专注项目初创，明确规模和愿景。
- 精化阶段 (Elaboration) ：理解范围后，进行需求分析和架构演进。
- 构建阶段 (Construction)：关注系统的构建，产生实现模型。
- 移交阶段 (Transition)：关注软件提交，产生软件增量，交付用户。
📌 模块四：UML 与面向对象

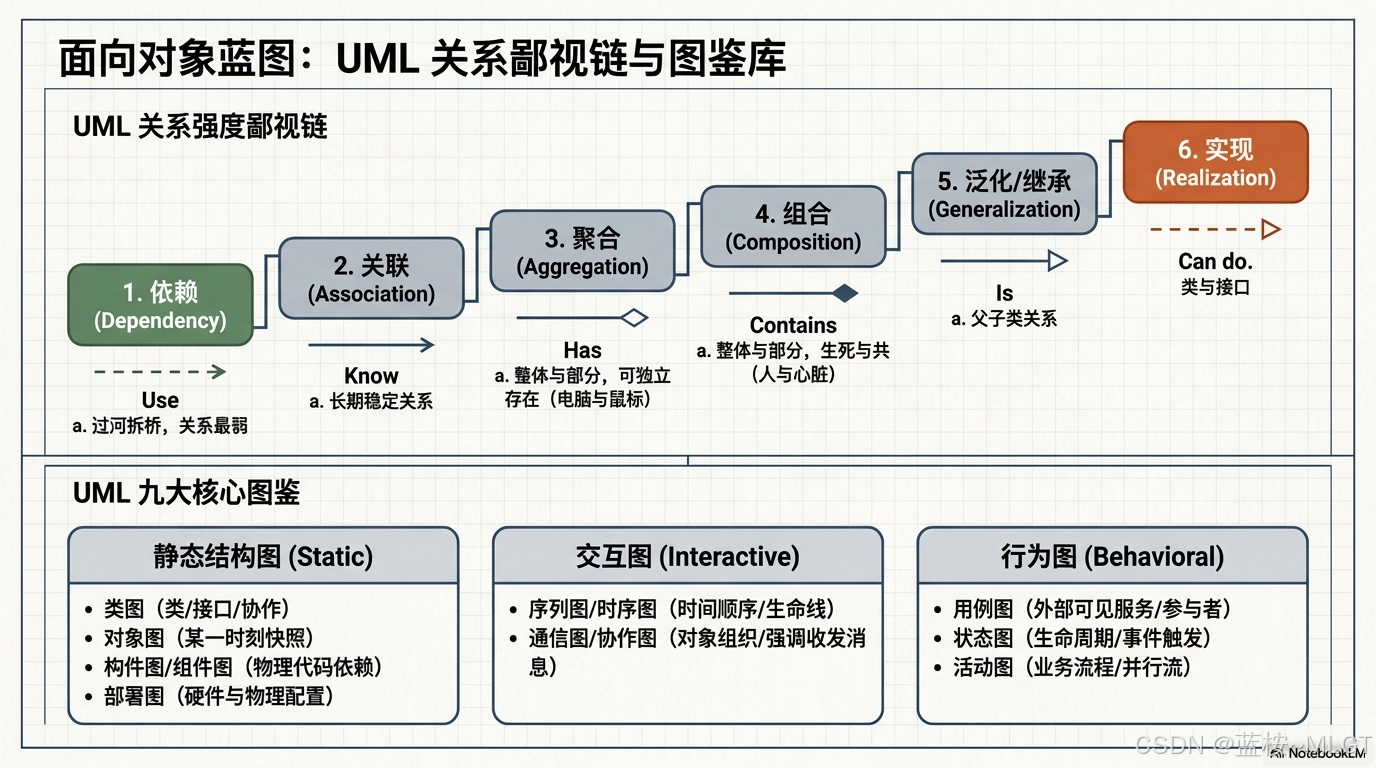

1. UML 关系图鉴与"鄙视链"
识别UML线条是基本功，理解它们的强弱关系是进阶。按耦合度由弱到强（鄙视链）排列：
- 依赖 (Dependency) - 虚线箭头："Use a"。B作为A的局部变量或参数。过河拆桥，关系最弱。
- 关联 (Association) - 实线箭头："Know a"。B是A的成员变量，平等的长期稳定关系。
- 聚合 (Aggregation) - 空心菱形+实线 ："Has a"。整体与部分，可独立存在（如电脑和鼠标）。
- 组合 (Composition) - 实心菱形+实线 ："Contains a"。整体与部分生死与共（如人与心脏）。
- 泛化/继承 (Generalization) - 空心三角+实线："Is a"。父类与子类的关系。
- 实现 (Realization) - 空心三角+虚线："Can do"。类实现接口的关系。
2. UML 图分类汇总
| UML 图名称 | 核心关键词 | 所属类别 |
|---|---|---|
| 用例图 | 外部可见服务、参与者、系统功能 | 行为图 |
| 类图 | 静态结构、类、接口、协作关系 | 静态结构图 |
| 对象图 | 某一时刻、实例、快照 | 静态结构图 |
| 构件图 (组件图) | 物理代码模块、依赖关系 | 静态结构图 |
| 部署图 | 硬件节点、软件物理配置 | 静态结构图 |
| 序列图 (时序图) | 消息传递、时间顺序、生命线 | 交互图 |
| 通信图 (协作图) | 对象间组织结构、强调收发消息 | 交互图 |
| 状态图 | 生命周期、状态变迁、事件触发 | 行为图 |
| 活动图 | 业务流程、并行流、控制流 | 行为图 |
📌 模块五：信息安全与密码学

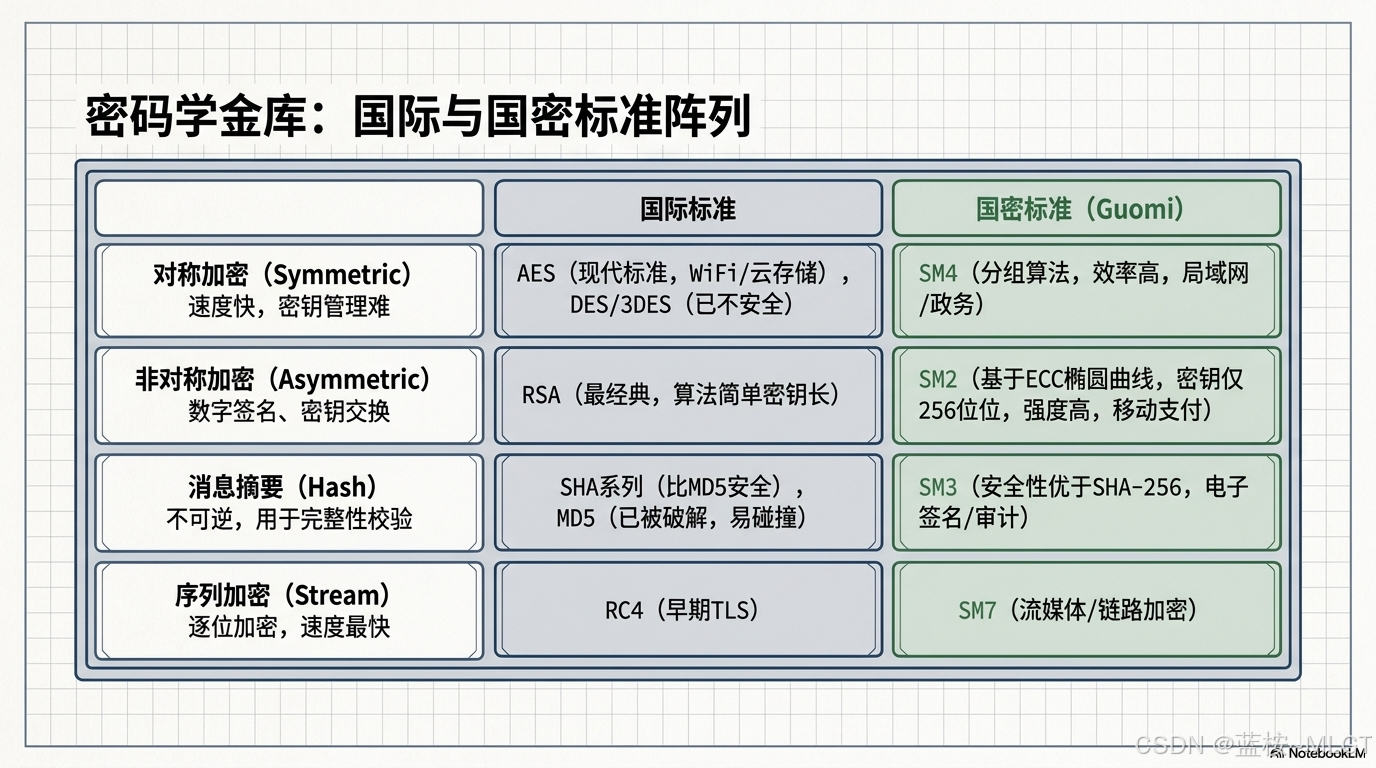

1. 密码学算法分类
| 类别 | 算法名称 | 国际/国密标准 | 主要用途 & 特点 |
|---|---|---|---|
| 对称加密 | DES / 3DES | 早期标准(已不安全) | 速度快；密钥管理难。 |
| (Symmetric) | AES | 现代标准(高级) | 云存储、WiFi加密；安全性极高。 |
| SM4 | 国密标准 | 分组密码算法，效率高。 | |
| 非对称加密 | RSA | 经典国际标准 | 数字签名、密钥交换；算法简单但密钥长。 |
| (Asymmetric) | ECC / SM2 | 椭圆曲线 / 国密 | 证书、移动支付；密钥短(256位)强度高。 |
| 消息摘要 | MD5 | 已被破解不建议 | 不可逆，易产生碰撞，用于完整性校验。 |
| (Hash) | SHA系列 | SHA-1, SHA-256 | 数字证书指纹，比MD5安全。 |
| SM3 | 国密标准 | 电子签名、审计；安全性优于SHA-256。 | |
| 序列加密 | RC4 / SM7 | TLS早期 / 国密 | 流媒体、链路加密；逐位加密，速度最快。 |

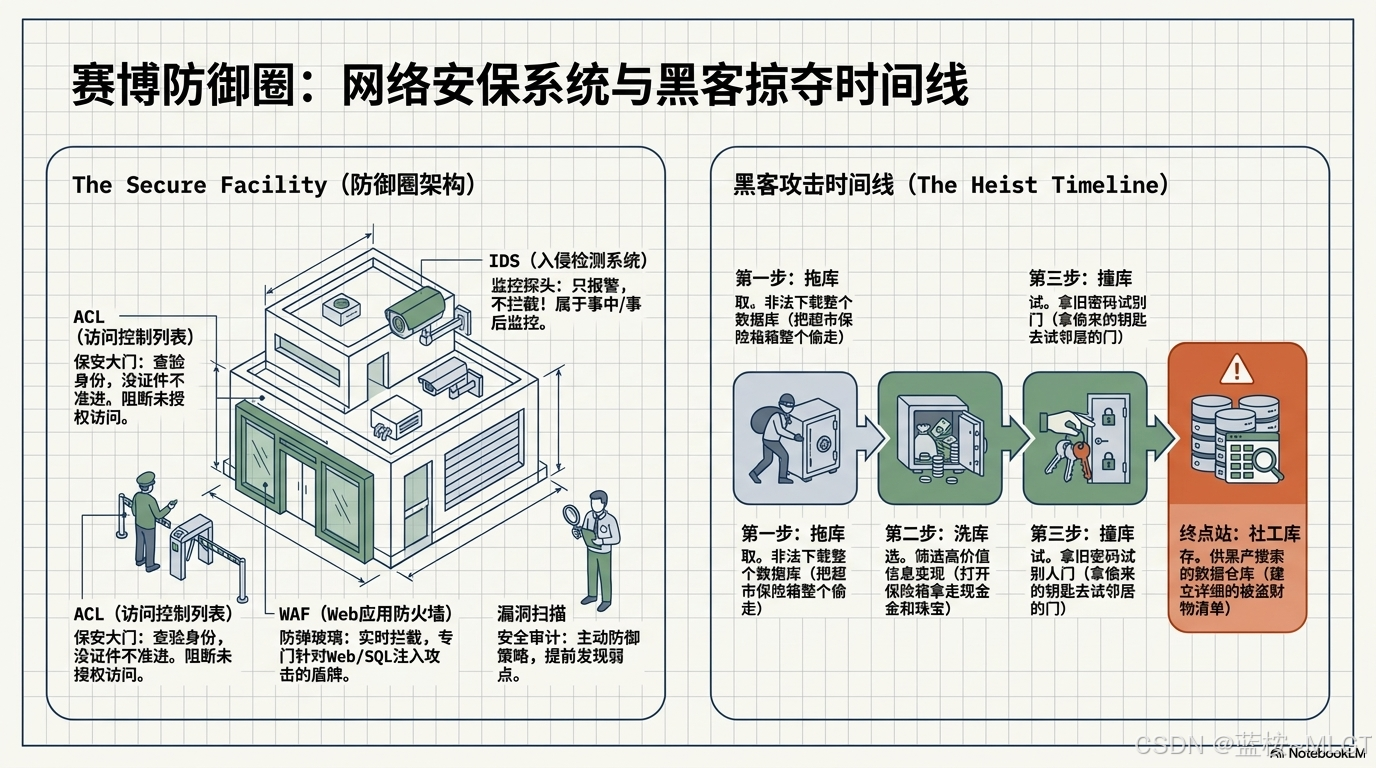

2. 网络安全防护手段
- ACL (访问控制列表)：保安看大门。查验身份，阻断未授权访问。
- WAF (Web应用防火墙)：专门拦截Web攻击（如SQL注入等）的盾牌。
- IDS (入侵检测系统) ：监控摄像头。只报警，不拦截，属于事中/事后监控。
- 漏洞扫描：提前发现弱点，属于主动防御策略。
3. 黑客攻击数据库"黑话"解析
- 拖库 ：取。非法下载整个数据库（把保险箱整个偷走）。
- 洗库 ：选。筛选高价值信息变现（打开保险箱拿走现金）。
- 撞库 ：试。拿泄露的旧密码去尝试登录其他网站（拿偷来的钥匙去试邻居的门）。
- 社工库 ：存。建立详细的被盗财物数据仓库供搜索。
📌 模块六：数据结构与算法
八大排序算法复杂度总结
无论考查选择题还是大题填空，这张表必须印在脑子里。
| 排序算法 | 平均时间复杂度 | 最好情况 | 最坏情况 | 空间复杂度 | 稳定性 |
|---|---|---|---|---|---|
| 冒泡排序 | O ( n 2 ) O(n^2) O(n2) | O ( n ) O(n) O(n) | O ( n 2 ) O(n^2) O(n2) | O ( 1 ) O(1) O(1) | 稳定 |
| 插入排序 | O ( n 2 ) O(n^2) O(n2) | O ( n ) O(n) O(n) | O ( n 2 ) O(n^2) O(n2) | O ( 1 ) O(1) O(1) | 稳定 |
| 选择排序 | O ( n 2 ) O(n^2) O(n2) | O ( n 2 ) O(n^2) O(n2) | O ( n 2 ) O(n^2) O(n2) | O ( 1 ) O(1) O(1) | 不稳定 |
| 希尔排序 | O ( n 1.3 ) O(n^{1.3}) O(n1.3) | O ( n ) O(n) O(n) | O ( n 2 ) O(n^2) O(n2) | O ( 1 ) O(1) O(1) | 不稳定 |
| 快速排序 | O ( n log n ) O(n \log n) O(nlogn) | O ( n log n ) O(n \log n) O(nlogn) | O ( n 2 ) O(n^2) O(n2) | O ( log n ) ∼ O ( n ) O(\log n) \sim O(n) O(logn)∼O(n) | 不稳定 |
| 堆排序 | O ( n log n ) O(n \log n) O(nlogn) | O ( n log n ) O(n \log n) O(nlogn) | O ( n log n ) O(n \log n) O(nlogn) | O ( 1 ) O(1) O(1) | 不稳定 |
| 归并排序 | O ( n log n ) O(n \log n) O(nlogn) | O ( n log n ) O(n \log n) O(nlogn) | O ( n log n ) O(n \log n) O(nlogn) | O ( n ) O(n) O(n) | 稳定 |
💡 扩展：稳定性的意义在于，如果两个元素值相等，排序后它们的原有相对位置不发生改变。这在多关键字排序中非常重要。
📌 模块七：法律法规与操作系统基础
1. 软件知识产权许可类型
一图看懂谁能用：
| 许可类型 | 权利人能否使用 | 第三方能否使用 | 形象理解 |
|---|---|---|---|
| 普通许可 | 能 | 能（多人） | 超市卖大米，谁买给谁 |
| 独家许可 | 能 | 不能 | 私人保姆：只给你一家干活，但他自己也能干 |
| 独占许可 | 不能 | 不能 | 房屋整租：租出去了，房东自己也不能住进去 |
2. Linux 权限计算口诀
💡 核心口诀：4读 ®、2写 (w)、1执行 (x)
- 7 = 4+2+1 (
rwx)：全开 - 6 = 4+2 (
rw-)：可读写，不可执行（常见普通文件） - 5 = 4+1 (
r-x)：可读、可执行（常见于目录或程序） - 4 = 4 (
r--)：只读 - 0 = 无任何权限
- 举例：命令
chmod 755 file代表属主拥有全部权限(7)，同组用户拥有读和执行(5)，其他用户拥有读和执行(5)。
🎉 结语：
软考涉及的面虽然广，但只要掌握了核心逻辑和知识树，就能做到心中有数。建议大家将本篇内容转发或收藏，在考前3天作为核心提纲进行快速过账查漏补缺。祝大家顺利拿证，一战通关！💪
