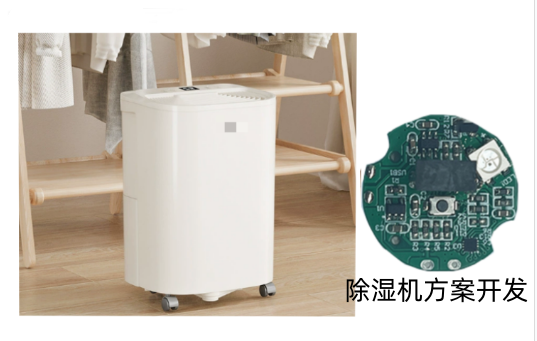

迷你除湿机方案开发,基于FT61E145-TRB单片机方案

FT61E145-TRB 是 TSSOP-20 封装的 8 位 RISC MCU,因其宽电压、12 位 ADC、多路 PWM、强抗干扰,在迷你除湿机中作为主控,实现高集成、低成本控制。

芯片核心优势(适配迷你除湿机)

宽压工作:1.9--5.5V,适配 12V/24V 直流供电,低功耗待机,适合电池 / 适配器双供电机型。

高精度采样:12 位 ADC(≤16 通道),精准读取湿敏电阻 / 电容、NTC 温度、水位传感器,控湿精度可达 ±3% RH。

PWM 驱动强:多路 16 位定时器生成 PWM,直接驱动半导体制冷片(12V/6A)或风机调速,效率 > 90%;压缩机方案可过零检测 + 可控硅调速。

可靠性高:内置 WDT、LVR(2.0--4.1V)、LVD,潮湿 / 电压不稳环境稳定运行;工业级 - 40℃~85℃,适配机身内部高温高湿。

资源够用:4K×14 Flash、512B RAM、128B EEPROM,满足控制逻辑 + 数据存储;20 引脚 TSSOP,PCB 小巧,适合紧凑机身。

核心控制功能(软件实现)

智能控湿:40/50/60/70% RH 四档,回差 ±3% RH;湿度 > 设定值 + 3% 启动除湿,< 设定值 - 3% 停机;压缩机最小停机 3 分钟防频繁启停。

自动除霜:NTC 检测冷排 < 5℃且持续 2 分钟,自动反向 PWM 制热 5 分钟化霜,-5℃仍可工作。

水满保护:红外对管检测水位至 90%,立即停机 + 红灯快闪 + 蜂鸣报警;水盒移除触发霍尔开关,切断制冷 / 风机防干烧。

静音夜模式:风机 PWM 避开 2kHz 敏感频段,低风 + 降功率,噪音 < 35dB。

定时 / 延时:内置定时器实现 1--24 小时定时开关机;上电延时 3 分钟启动压缩机。

两种主流机型适配

  1. 半导体式(≤15㎡,衣柜 / 卧室)

主控:FT61E145-TRB(TSSOP-20)

制冷:12V/6A 半导体制冷片,双 PWM 推挽驱动

风机:12V 直流,PWM 调速(低 / 中 / 高三档)

成本:主控 + 外围 < 15 元,适合百元级迷你机。

  1. 微型压缩机式(≤30㎡,客厅 / 书房)

主控:FT61E145-TRB(同芯片,软件宏切换)

制冷:12V/24V 微型压缩机,过零检测 + 可控硅调速

风机:PWM 多档,配合压缩机转速联动

优势:COP 高、除湿快、能耗低,适合稍大空间。

应用价值

高集成降本:单芯片替代 "MCU+ADC+PWM 驱动",BOM 成本降 30%+,PCB 面积缩小 40%。

开发周期短:成熟参考代码(温湿度采样 / PID 控制 / 保护逻辑),2--4 周完成开发;支持 ISP 在线烧录,量产便捷。
