参考资料
电力系统分析 上 第4版 (何仰赞, 温增银)
【电力系统分析全程板书课_郝亮亮老师【10周年通透版本】】 https://www.bilibili.com/video/BV11u4m1c7ZV/?p=8\&share_source=copy_web\&vd_source=0caeacd6c3217ba41c56ea47a129e168
第1章 电力系统的基本概念重点知识点：电力系统组成、额定电压等级、额定频率、对电力系统运行的基本要求（安全、可靠、经济、灵活）、各种接线方式。 学习要点：了解整体框架，记住常见电压等级（380V/10kV/35kV/110kV等）。
Megapack应用：Megapack 输出是480V AC，必须通过升压变压器接入10kV/35kV电网，这一章帮你理解为什么需要升压和并网协调。
1.1 电力系统的基本概念

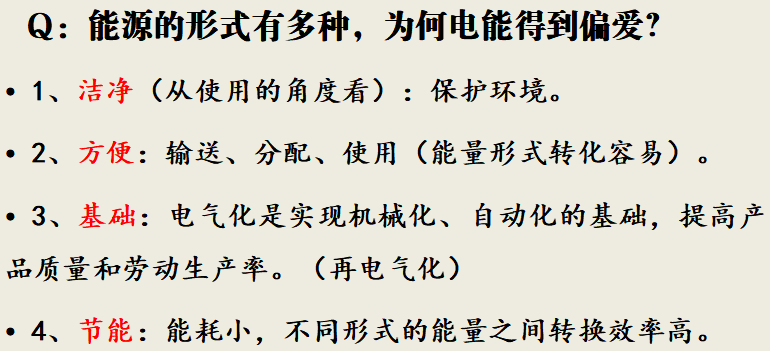

"再电气化"，不是传统意义上的一次能源向二次能源的简单转变以及生产生活领域用电设备的普及推广， 而是在生产侧 "以电为中心" 实现可再生能源的大规模开发，以及在消费侧"以电为优先"实现能源的清洁便捷高效利用。 1）能源生产环节将以电力为主导 2）能源终端消费环节电能持续增长
强调： 符号表示？
升压变压器（标注：T，Transformer 的缩写）
作用：发电厂发出的电电压较低（比如 10kV/20kV），通过升压变压器把电压升到很高（比如 110kV、220kV 甚至更高）。
原理：是提高电压、降低电流，从而大幅减少输电线路上的功率损耗。

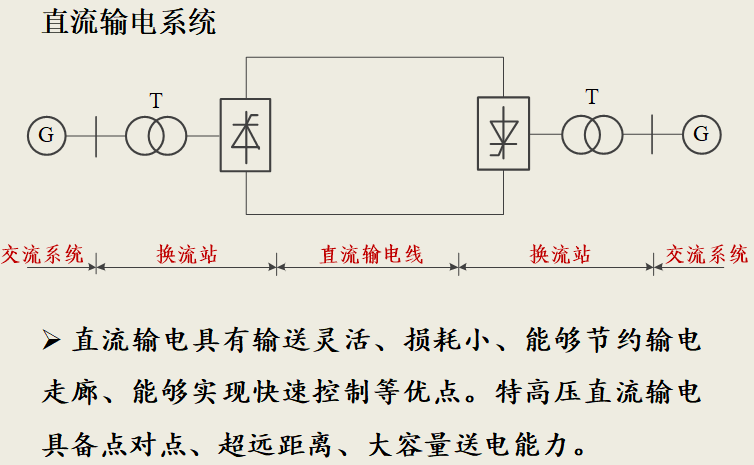

直流输电系统
| 符号 | 名称 | 功能大白话 |
|---|---|---|
G |
交流发电机 / 交流系统 | 发出的是我们家里用的那种交流电，有正负极来回交替变化 |
T |
变压器 | 和你之前见过的一样，把电压升高，方便远距离输电，减少损耗 |
| 左边带二极管的方框 | 整流器（整流站） | 把交流电 "掰直"，变成直流电（电流方向固定不变），是交流→直流的转换器 |
| 右边带倒二极管的方框 | 逆变器（逆变站） | 把直流电再变回交流电，方便送到用户的交流电网里 |
| 中间的双线 | 直流输电线 | 专门用来传输高压直流电的线路，就是我们常说的 "特高压直流线路" |
对比
| 对比项 | 交流输电 | 直流输电 | 大白话解释 |
|---|---|---|---|
| 损耗 | 大 | 小 | 交流电在长距离传输时，会有 "电容损耗" 和 "电感损耗"，距离越远越明显；直流电没有这些问题，线路上的损耗只有电阻发热，同样电压下损耗比交流小很多 |
| 线路成本 | 高 | 低 | 交流输电需要三根线（三相），直流只需要两根线，而且铁塔可以更简单，省材料、省占地 |
| 稳定性 | 长距离易失稳 | 稳定可控 | 交流电网如果太长，两端的发电机容易 "不同步"，导致系统震荡甚至崩溃；直流输电可以把两端的交流电网 "隔离" 开，互不影响，还能快速控制功率流向 |
| 适用场景 | 中短距离 | 超远距离、大容量 | 比如从新疆的电送到上海，几千公里的距离，用交流输电损耗太大，只能用特高压直流输电 |

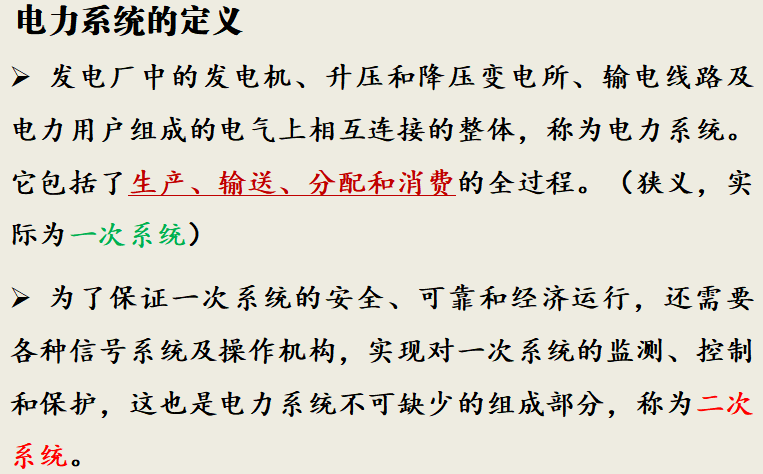

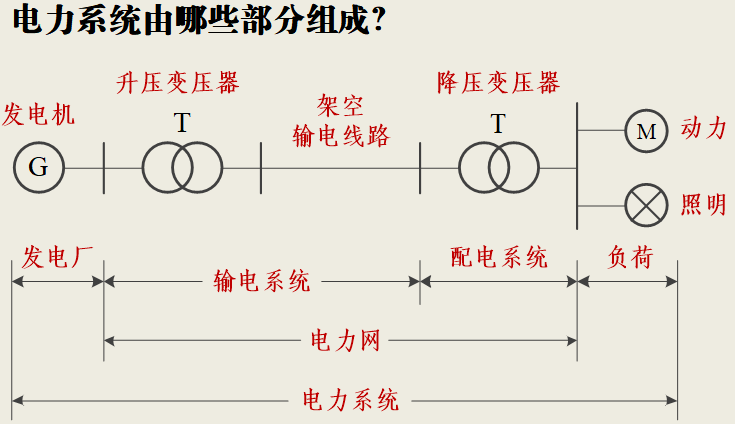

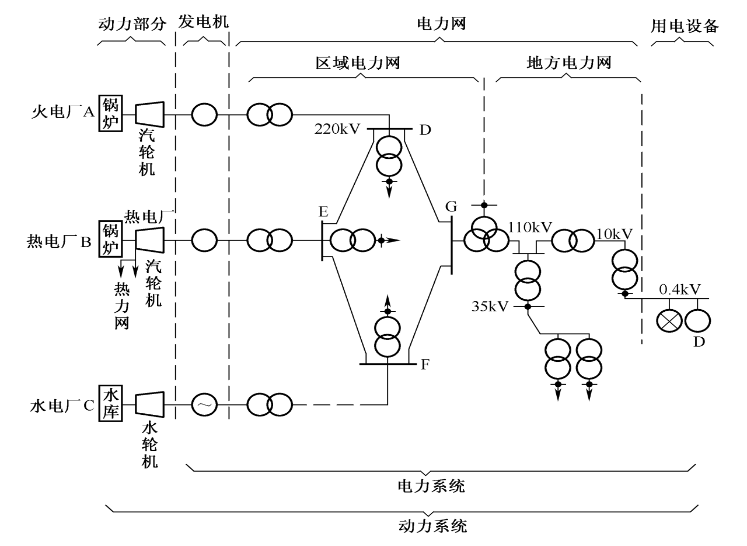

电力系统的定义
1.2 电力系统的运行特点及基本要求

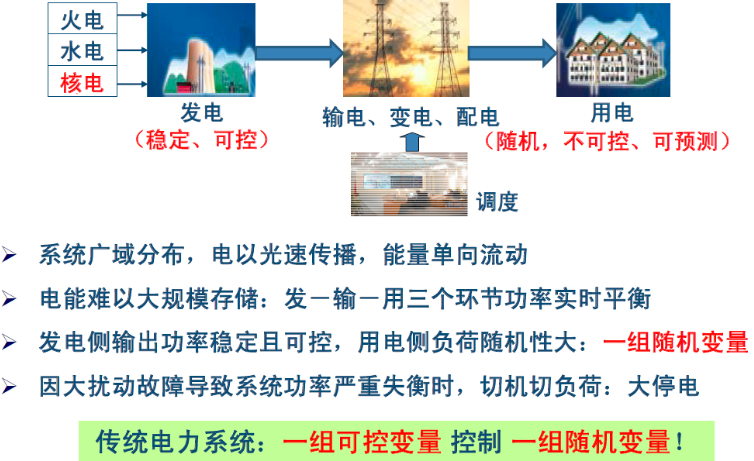

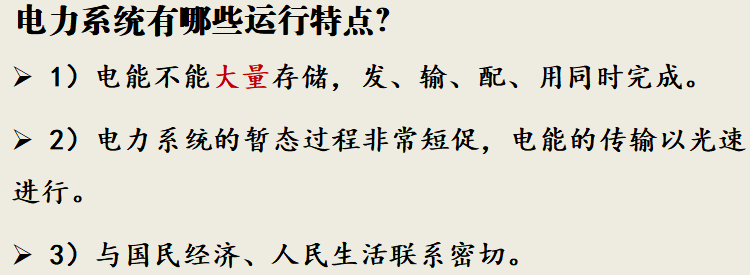

运行特点
1、虽然蓄电池和电容器等储能元件能够储存少量电能，但对于整个电力系统的能量来说是微不足道的。可以说电能的生产、输送、分配及使用是同时完成的，即发电厂在任何时刻生产的电能恰好等于该时刻用户消耗的电能和输送、分配过程损耗的能量之和。任何一个环节出现故障，都将影响整个电力系统的正常工作。
2、由于电力系统存在大量电感、电容元件（包括导体和设备的等值电感和电容），当运行状态发生变化或发生故障时会产生过渡过程。电能是以光速传输的，过渡过程将按该速度迅速波及到系统的其他部分。因此设备正常运行的调整和切换操作，以及故障的切除，必须采取自动装置迅速而准确地完成。
3、电能是国民经济各部门的主要动力。随着科技的进步和人民生活水平的逐步提高，生活电器的种类不断增多，生活用电量日益增加。电能的供应不足或突发故障都将给国民经济各部门造成巨大损失，给人民生活带来极大的不便。

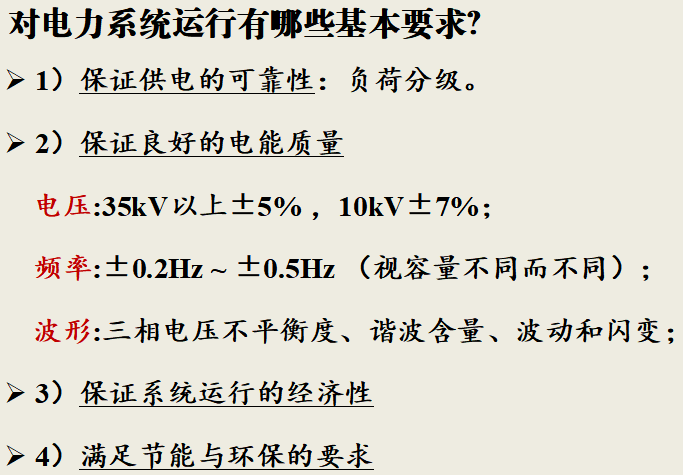

基本要求
每个地方的供电可靠性是不同的。 中南海！奥运会！对可靠性的要求与负荷的重要性直接相关！ 精密设备，伺服系统。

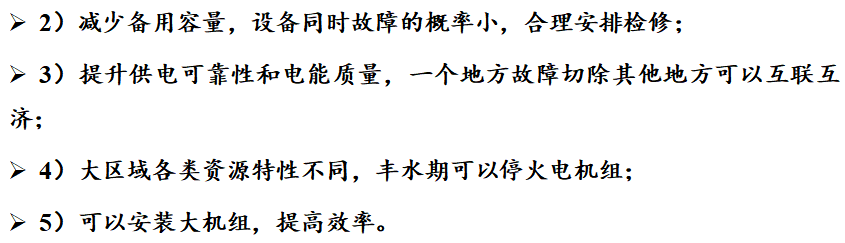

为什么电力系统要互联？
（削峰填谷）

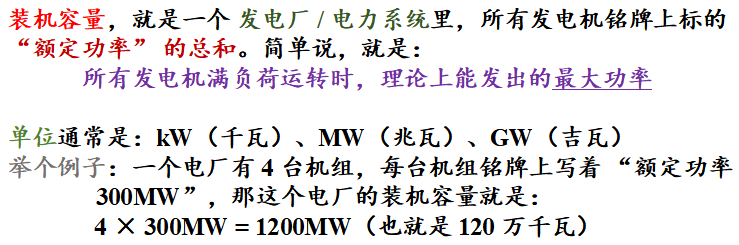

装机容量 ≠ 实际发电量

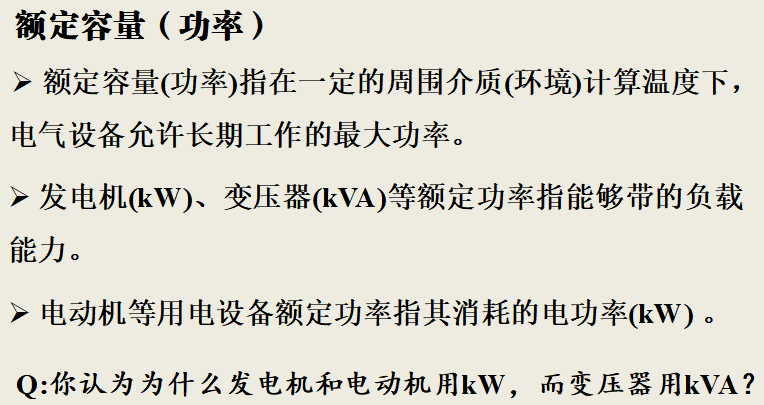

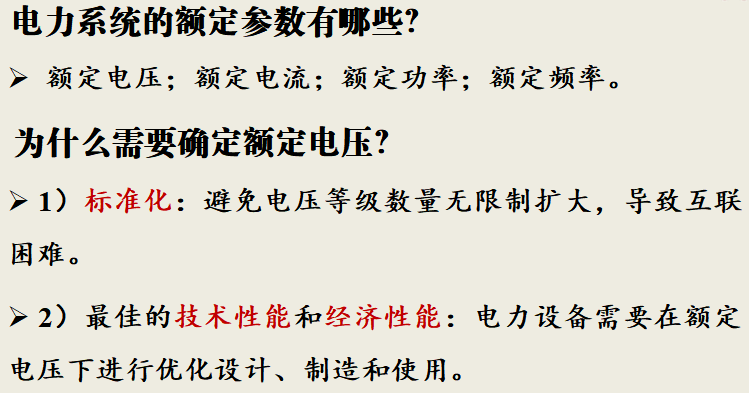

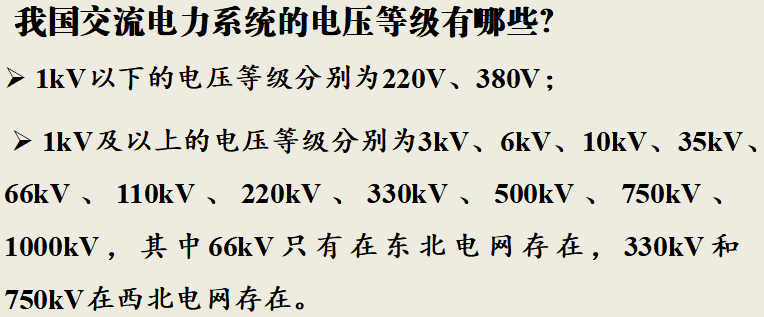

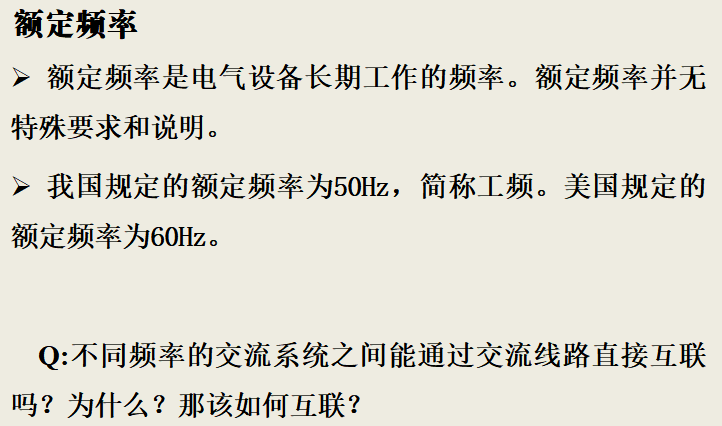

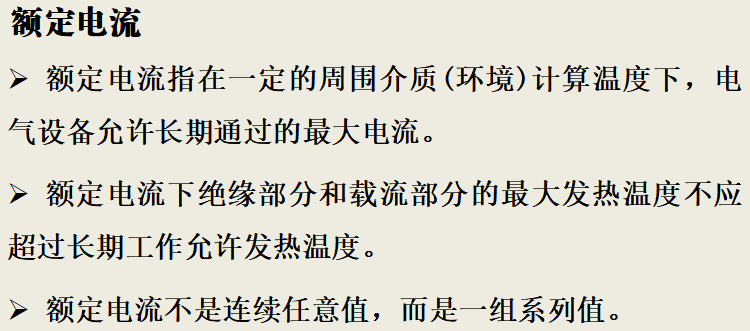

1.3 电力系统的额定参数

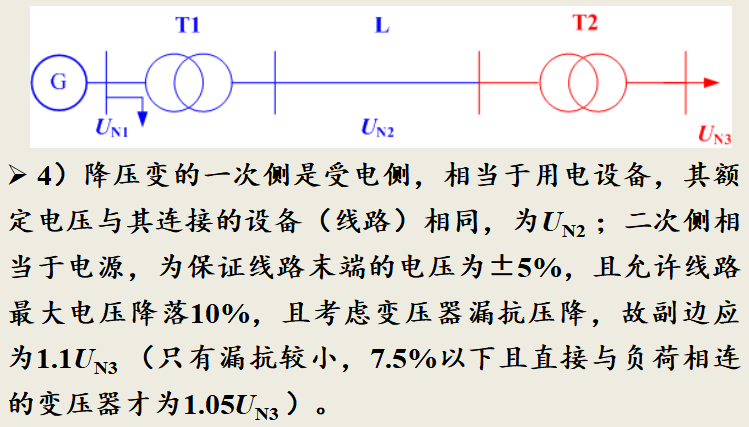

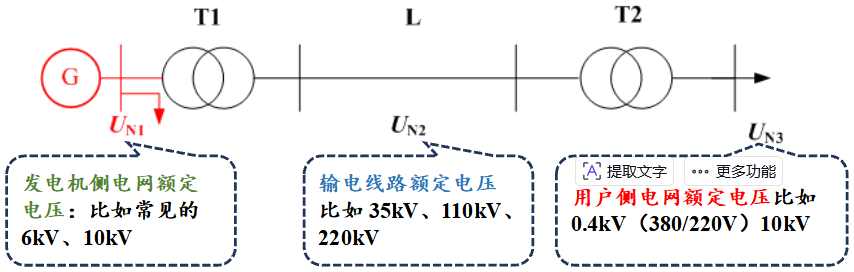

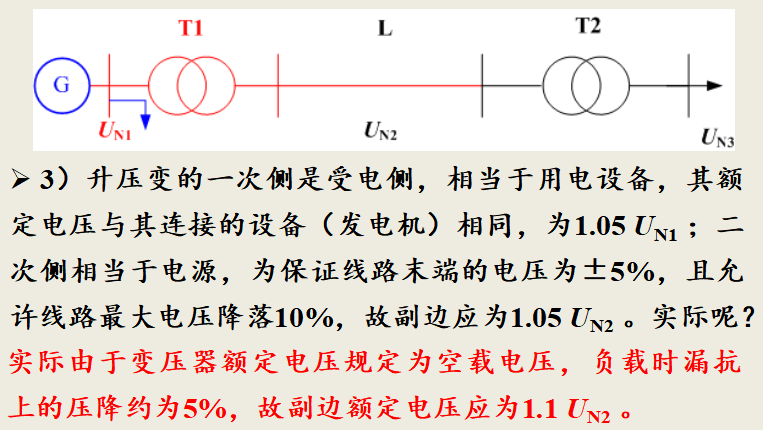

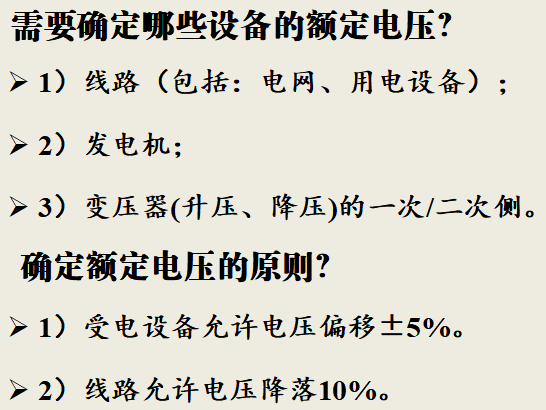

如何确定设备的额定电压？（红色区域为讨论区域）

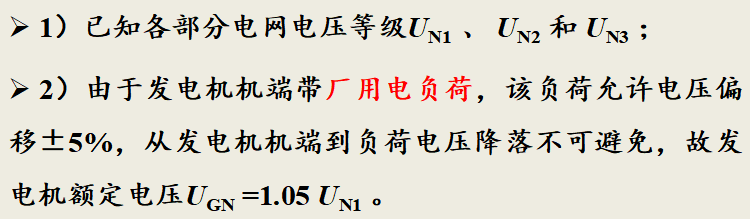

厂用电负荷

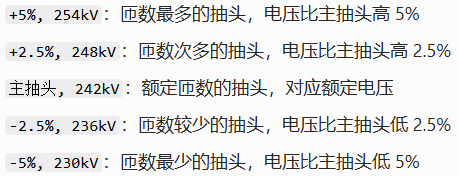

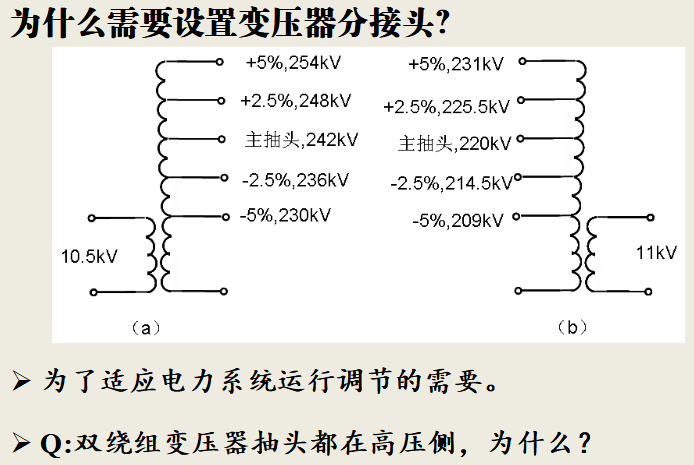

为适应电力系统运行调节的需要，通常在变压器的高压绕组上设计制造有分接头。分接头用百分数表示，即表示分接头电压与主抽头电压的差值为主抽头电压的百分之几。当变压器运行于主抽头时，高压侧额定电压与低压侧额定电压之比为变压器的额定变比。对同一电压等级的升压变压器和降压变压器，即使分接头百分值相同，分接头的额定电压也不同。
1）高压电流小；
2）抽头容易控制；
- 有些变压器的低压绕组装在内侧，要从低压侧引出分接头比较困难。

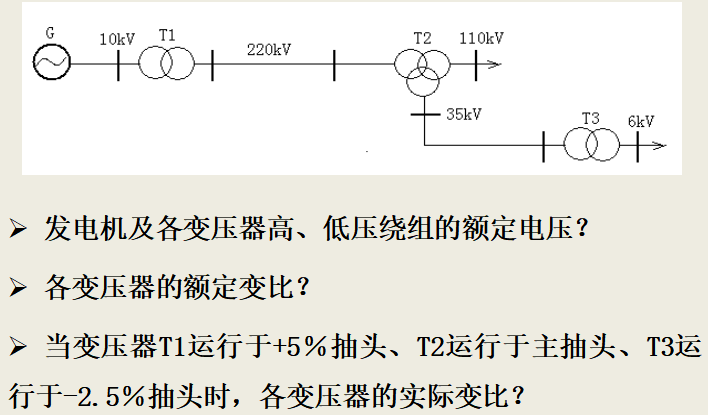

1.4 例题：电力系统额定电压确定
（1）额定电压： 发电机10.5kV；T1高压侧10.5kV，T1低压侧242kV； T2高压侧220kV，中压侧121kV，低压侧37.5kV； T3高压侧35kV，T3低压侧6.6kV（也可是6.3）；
（2）T1额定变比：10.5/242；T2额定变比：220/121/37.5；T3额定变比：35/6.6；
（3）T1实际变比：10.5/254；T2实际变比：220/121/37.5；T3实际变比：33.25/6.6； 看时间决定是讲还是找学生回答。

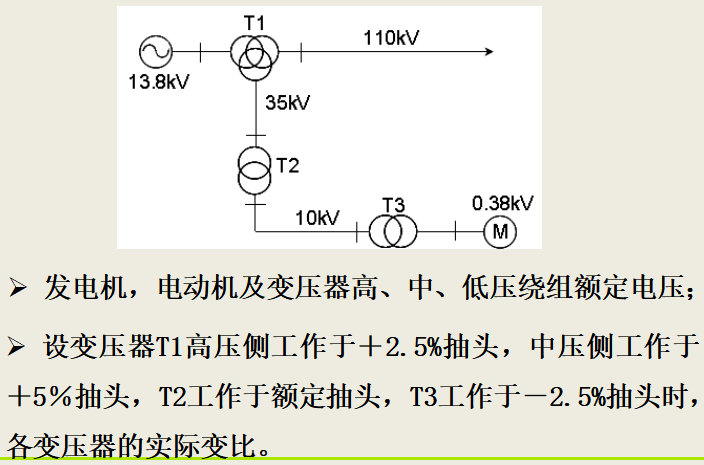

额定电压：发电机13.8kV； T1高压侧121kV，T1中压侧37.5kV，T1低压侧13.8kV； T2高压侧35kV，T2低压侧11kV； T3高压侧10kV，低压侧0.4kV；
T1实际变比：124.025/39.375/13.8； T2实际变比：35/11; T3实际变比：9.75/0.4

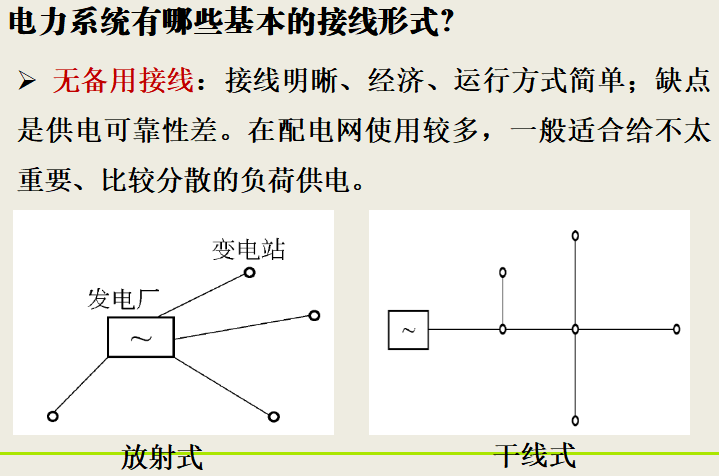

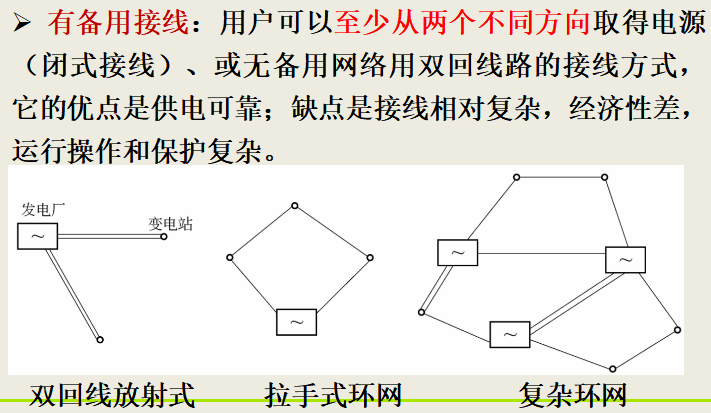

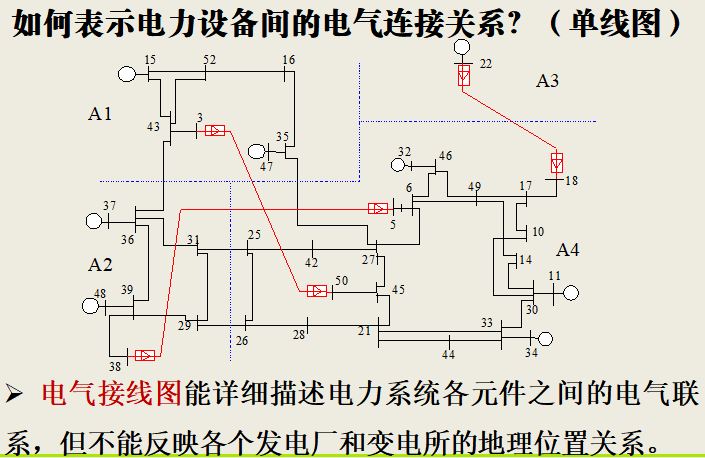

1.5 电力系统的接线

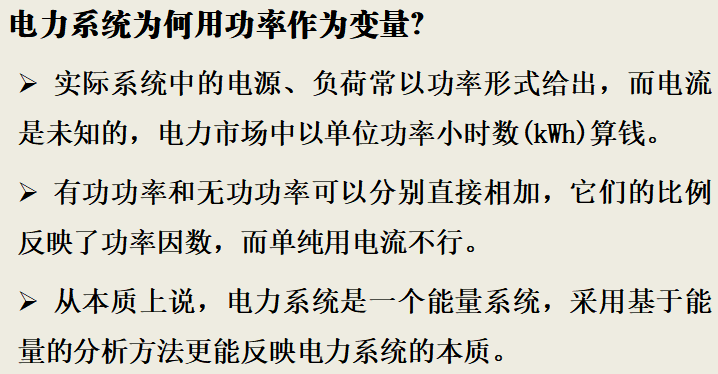

1.6 电力系统中的重要变量------功率

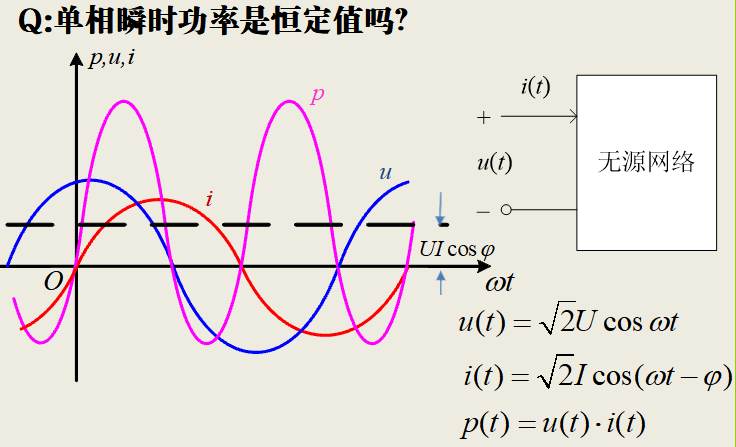

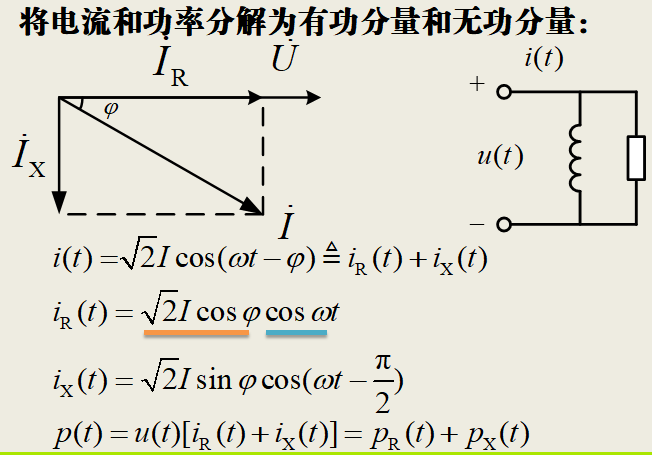

对于任意一个无源网络，其在任一瞬间吸收的功率即为瞬时功率，为输入瞬时电压和瞬时电流的乘积。
Ir的相位与ut相同，为有功分量。 Ixt的相位滞后ut90度，为无功分量。
Grok给的重点
由于三本书内容很多，我会优先、按重要性给你最核心的内容（先精读这些），避免你一次性压力太大。每一章我会给你：
- 重点知识点
- 学习要点（小白怎么学）
- 对应 Megapack / BESS Commissioning 的实际应用
第一本书：《电力系统分析》（何仰赞 温增银 第4版）
上册（优先精读）
第1章 电力系统的基本概念 重点知识点 ：电力系统组成、额定电压等级、额定频率、对电力系统运行的基本要求（安全、可靠、经济、灵活）、各种接线方式。 学习要点 ：了解整体框架，记住常见电压等级（380V/10kV/35kV/110kV等）。 Megapack应用：Megapack 输出是480V AC，必须通过升压变压器接入10kV/35kV电网，这一章帮你理解为什么需要升压和并网协调。
第2章 电力网各元件的等值电路和参数计算（最重要！必须精读） 重点知识点 ：线路参数（R、L、C）、变压器等值电路、标幺制（Per-Unit） 、不同电压等级参数折算。 学习要点 ：重点掌握标幺制 和变压器等值电路 ，多做计算题。 Megapack应用：计算Megapack升压变压器的阻抗、电流、短路容量时必须使用标幺制，这是后面所有计算的基础。
第5章 电力系统三相短路的暂态过程 重点知识点 ：短路暂态过程、冲击电流、同步电机短路特性。 Megapack应用：并网点短路电流计算，用于选择断路器和保护定值。
第6章 电力系统三相短路电流的实用计算（必须精读） 重点知识点 ：实用计算方法、计算曲线。 Megapack应用：现场保护整定和设备选型直接使用。
下册（重点章节）
第11章 电力系统的潮流计算 重点知识点 ：开式/闭式网络潮流、牛顿-拉夫逊法、P-Q分解法。 Megapack应用：理解Megapack充放电对电网电压和功率流动的影响。
第12章 电力系统的无功功率平衡和电压调整（必须精读） 重点知识点 ：无功补偿、变压器分接头调压、电压调整措施。 Megapack应用：并网后电压偏差的调整，是调试工程师日常工作。
第13章 电力系统的有功功率平衡和频率调整 重点知识点 ：频率特性、一次/二次调频。 Megapack应用：储能参与电网调频的核心理论。
第二本书：《电力系统继电保护原理》（贺家李 第5版）
第1章 绪论 重点 ：保护的四性（可靠性、选择性、速动性、灵敏性）。 应用：调试时判断保护动作是否正确的原则。
第2章 继电保护的硬件基础 重点 ：各种继电器（电磁型、微机型）基本原理。 应用：理解现场保护装置的工作逻辑。
第3章 电网的相间短路保护（必须精读） 重点 ：过电流保护、电流电压保护、整定原则。 应用：Megapack并网点过流保护设置。
第8-10章 主设备保护（最重要！重点精读变压器保护） 重点 ：变压器差动保护（87T）、过流保护、涌流抑制。 Megapack应用：升压变压器保护整定，这是你项目和面试的高频考点。
