水力模型 INP 文件如何导入 QGIS？超详细实操教程

在给排水、市政管网、水利仿真等工程领域，EPANET 水力模型产出的 INP 文件仅具备仿真计算属性，缺乏可视化空间表达能力，无法直观展示管网节点、管段、阀门、水池的空间分布与拓扑关系，仅能通过纯数值表格查看参数，排查模型错误、分析管网布局时效率极低。而 QGIS 作为免费开源、跨平台的专业地理信息软件，无需昂贵商业GIS授权，支持矢量编辑、空间分析、专题制图、图层样式配置，能完美承接水力模型空间可视化需求。把 INP 水力模型接入 QGIS，可实现模型从纯数值仿真到空间可视化+地理分析的升级，不仅能快速定位管网拓扑缺陷，还能结合地形、道路等地理要素优化模型精度，同时降低非专业人员的模型解读门槛，是水利、市政管网从业者、科研人员及相关专业学生必备的实操技能，也是提升项目效率、优化成果展示的关键手段。

2、在QGIS中导入水力模型的应用场景

将 INP 水力模型导入 QGIS 后，可覆盖多类工程与科研场景，适配不同需求：1. 管网拓扑可视化：直观查看给水管段、节点、水泵、水池的空间布局与连接关系，清晰呈现管网走向、关键设施位置，解决纯数值模型"看不见、摸不着"的痛点；2. 模型校核与纠错：依托高清影像、行政区划等底图，比对管网实际位置与模型节点、管段的偏移、错位，排查拓扑断连、节点重叠等建模问题，提升模型仿真精度；3. 规划方案设计：结合现状地形、道路、地块底图，开展管网改扩建、老旧管网改造、应急管网铺设等规划，直观对比不同方案的合理性；4. 水力结果空间分析：将压力、流量、流速等仿真属性与空间矢量联动，做分区统计、异常值定位，为管网运行调度、漏损控制提供数据支撑；5. 成果出图汇报：一键制作标准市政管网专题图，标注关键参数，直接用于项目报告、毕业设计、工程交底、科研论文插图，提升成果专业性与可读性。

一、INP文件介绍

1、INP核心数据简介

INP 是 EPANET 水力模型的标准工程文件，本质为文本格式的管网模型配置文件（可直接用记事本、Notepad++打开编辑），存储了整个给水系统的全部建模参数，其数据类型主要分为几何空间数据 、水力属性数据 、仿真配置数据三大类，各类数据对应明确的属性字段，具体如下：

（1）几何空间数据

核心作用是定位管网设施的空间位置，支撑QGIS可视化，主要对应节点、管段等要素的坐标信息，具体属性字段：

节点类（Junction/Reservoir/Tank）：X坐标（X-Coordinate）、Y坐标（Y-Coordinate）、节点高程（Elevation）；

管段类（Pipe/Pump/Valve）：起始节点ID（Start Node）、终止节点ID（End Node）（间接关联坐标，无需单独设置坐标字段）。

（2）水力属性数据

核心作用是描述管网设施的水力特性，支撑仿真计算，也是导入QGIS后重点展示、分析的内容，具体属性字段按要素类型分类：

普通节点（Junction）：节点ID（ID）、基础需水量（Base Demand）、需水量模式（Demand Pattern）、最低压力要求（Minimum Pressure）、压力等级（Pressure Class）、水质初始浓度（Initial Quality）；
水库（Reservoir）：水库ID（ID）、水位（Head）、水位模式（Head Pattern）、水质初始浓度（Initial Quality）；
水塔/水池（Tank）：水池ID（ID）、基准水位（Base Elevation）、最大水位（Maximum Level）、最小水位（Minimum Level）、最大容积（Maximum Volume）、直径（Diameter）、水位-容积曲线（Volume Curve）；
普通管段（Pipe）：管段ID（ID）、长度（Length）、管径（Diameter）、粗糙系数（Roughness Coefficient）、摩阻系数（Friction Factor）、设计流量（Design Flow）、最大流速（Maximum Velocity）、压力损失（Head Loss）；
水泵（Pump）：水泵ID（ID）、功率（Power）、流量-扬程曲线（Head Curve）、效率曲线（Efficiency Curve）、运行状态（Status）；
阀门（Valve）：阀门ID（ID）、阀门类型（Valve Type，如闸阀、球阀）、直径（Diameter）、开启状态（Status）、流量系数（Flow Coefficient）。

（3）仿真配置数据

核心作用是设置水力仿真的计算规则，不直接参与QGIS空间可视化，但会影响模型属性的完整性，具体属性字段：

时间配置：仿真起始时间（Start Time）、仿真时长（Duration）、时间步长（Time Step）；
水质配置：水质参数类型（Quality Parameter）、反应系数（Reaction Coefficient）；
控制规则：控制条件（Control Condition）、执行动作（Action）、优先级（Priority）。

简单来说，INP 文件既有几何空间坐标，又有完整的水力业务属性，只要通过插件解析提取坐标与拓扑信息，就能在QGIS中转为点、线矢量图层，且所有属性字段会同步保留，支持后续分析。

2、Waterdesc 数据示例

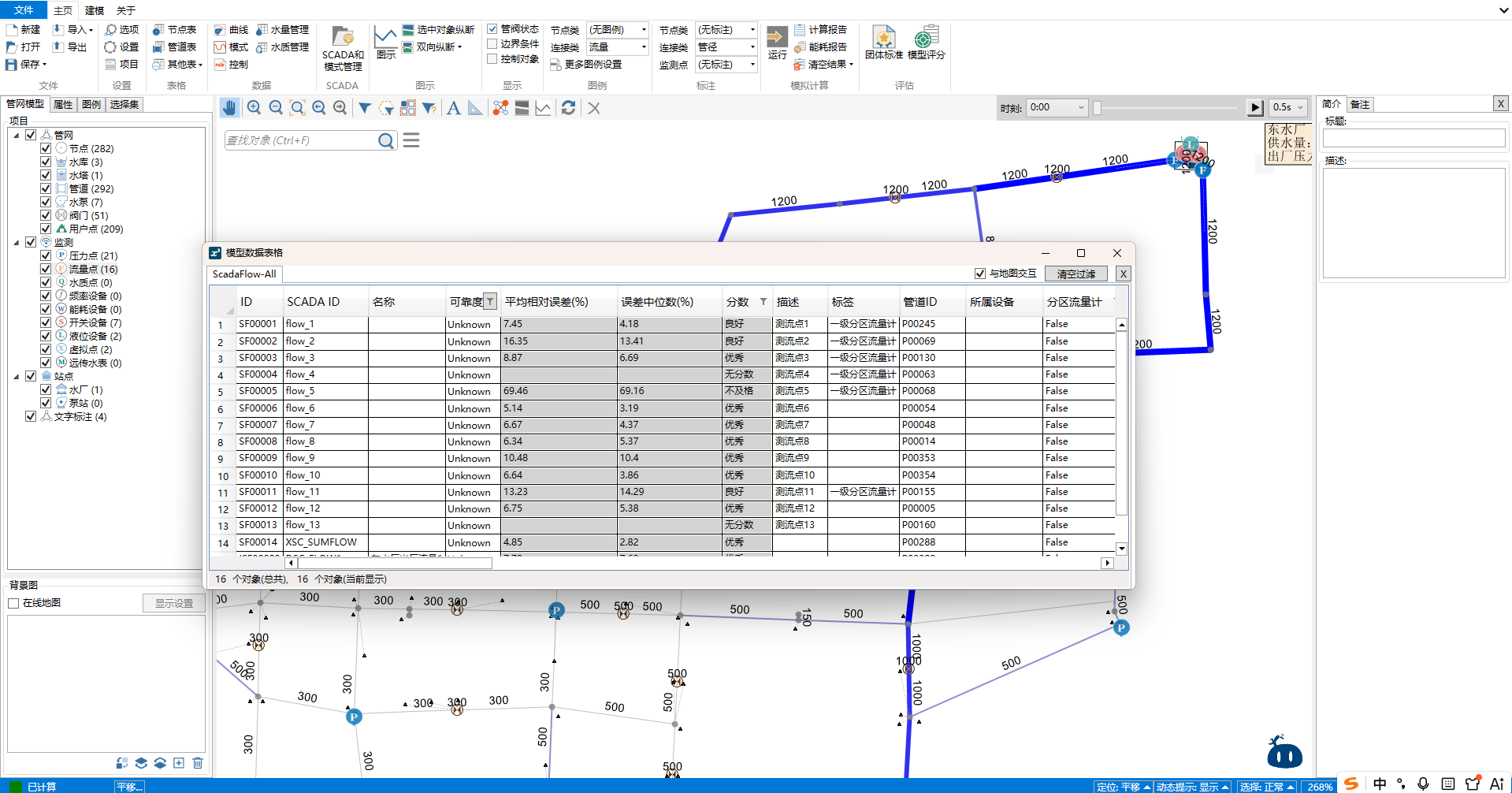

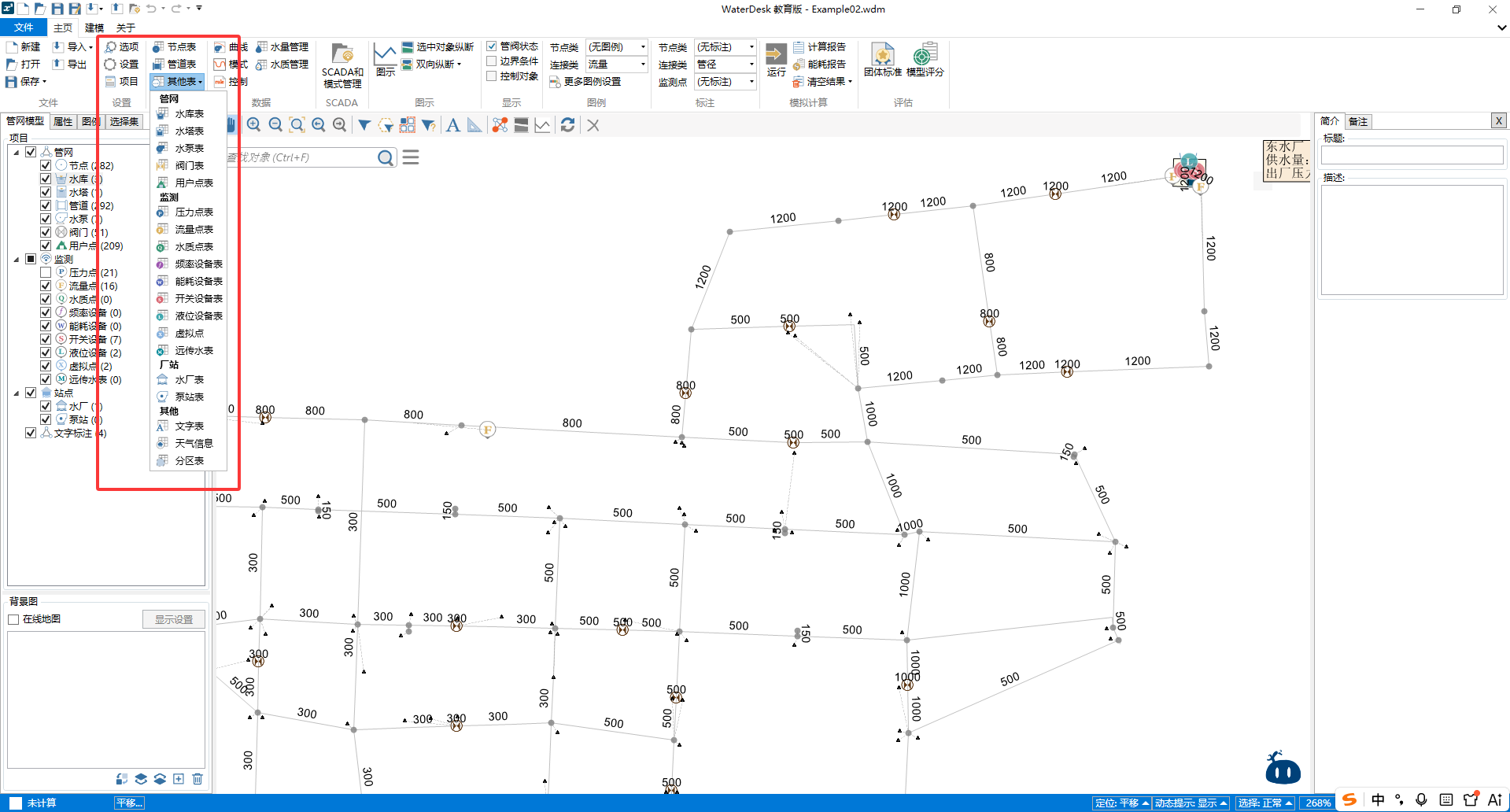

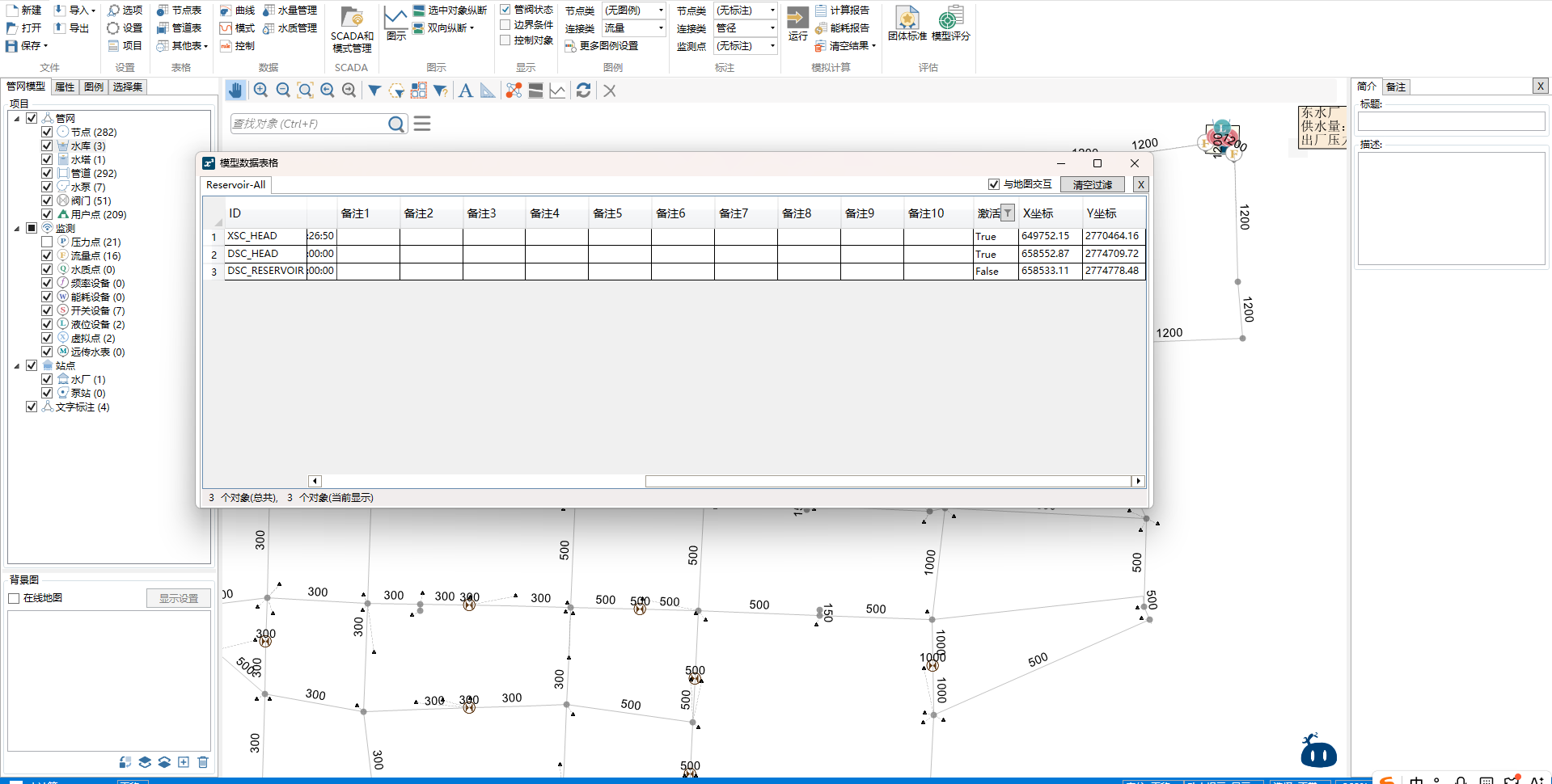

Waterdesk是上海慧水科技有限公司的水力模型教育版软件，其软件安装后也包含了示例数据。本质是将INP文件中的核心属性字段结构化整理，方便导入QGIS或其他工具，典型数据结构（CSV格式）示例如下，对应上述具体属性字段：

bash 复制代码

[RESERVOIRS]
;ID                 Head            Pattern
 XSC_HEAD           1               XSC_HEAD            ;
 DSC_HEAD           1               DSC_HEAD            ;

[TANKS]
;ID                 Elevation       InitLevel       MinLevel        MaxLevel        Diameter        MinVol          VolCurve
 ZBBZ_TANK          2.5             1               0.5             4               45.14           0                                   ;

[PIPES]
;ID                 Node1               Node2               Length          Diameter        Roughness       MinorLoss       Status
 P00001             J00001              J00296_A            309.778256269   800             110             0               Open   ;
 P00002             J00002              J00298_A            241.270352213   800             110             0               Open   ;
 P00003             J00003              J00300_A            276.041580616   800             110             0               Open   ;
 P00004             J00004              J00005              467.025197793   800             110             0               Open   ;
 P00005             J00005              J00006              619.001129959   800             110             0               Open   ;
 P00006             J00006              J00150              354.874367355   800             110             0               Open   ;
 P00007             J00039              J00040_A            334.040710341   800             110             0               Open   ;
 P00008             J00040_B            J00041              368.855017742   800             110             0               Open   ;
 P00009             J00041              J00009              540.191642018   800             110             0               Open   ;
 P00010             J00009              J00192              160.56871672    800             110             0               Open   ;
 P00011             J00010              J00079              390.368682276   800             110             0               Open   ;
 P00012             J00044              J00174_A            252.991331138   800             110             0               Open   ;
 P00013             J00011              J00172_A            333.521537019   800             110             0               Open   ;
 P00014             J00012              J00171              402.205821917   800             110             0               Open   ;
 P00015             J00013              J00194_A            176.343443699   800             110             0               Open   ;
 P00016             J00015              J00014              418.758307343   1200            110             0               Open   ;
 P00017             J00014              J00195              460.479875142   1200            110             0               Open   ;
 P00018             J00016              J00196_A            464.465241834   800             110             0               Open   ;
 P00019             J00017              J00198_A            301.243001452   1200            110             0               Open   ;

这类结构化数据是 INP 解析后导入 QGIS 的核心载体，可通过专用插件直接关联INP文件，无需手动整理。

3、INP数据导出

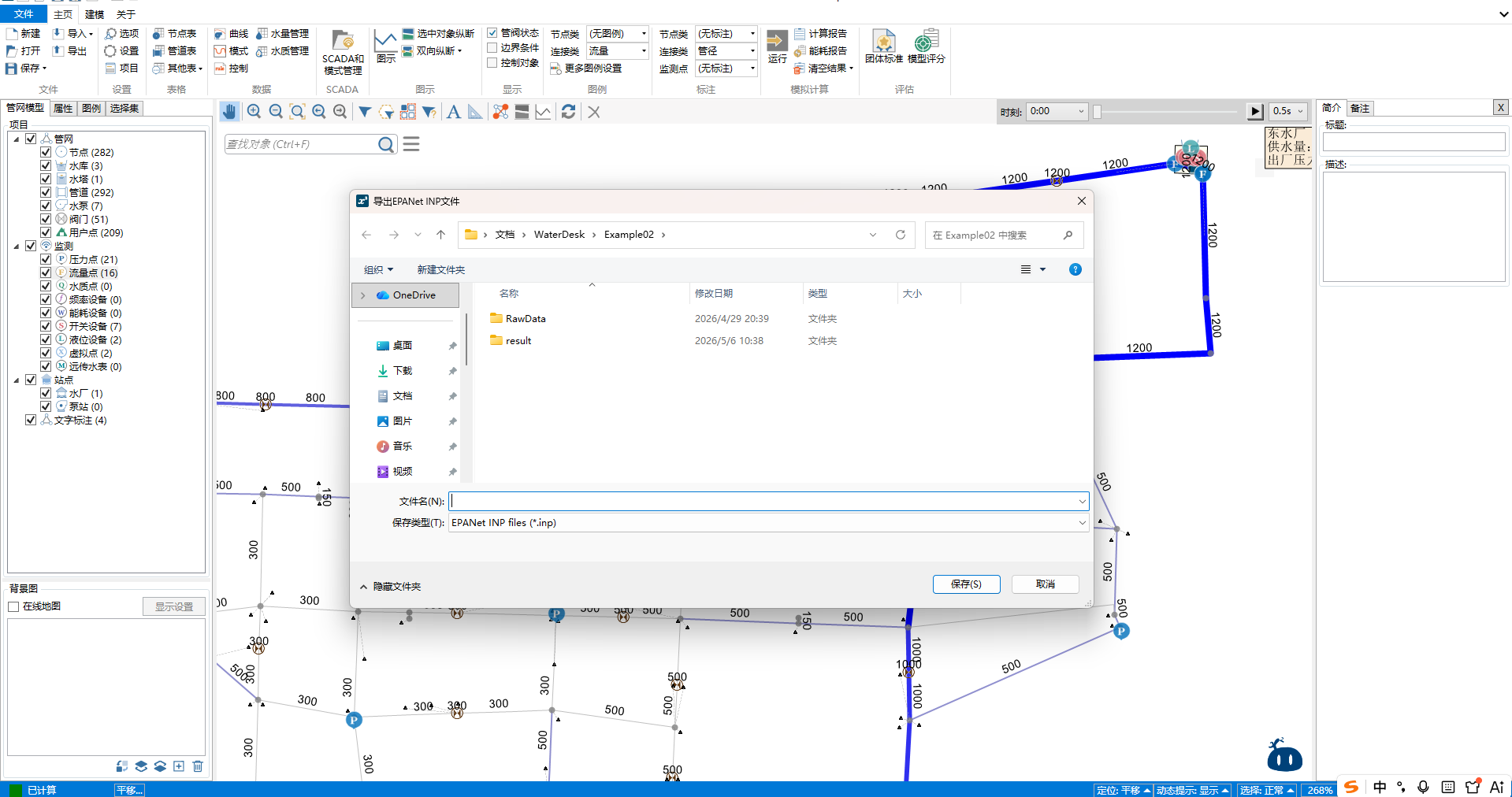

常规操作下，EPANET 建模完成后，可直接通过"文件→保存"生成 `.inp` 源文件，该文件包含上述所有数据类型和属性字段，无需额外处理；若需提前预处理（如筛选核心字段、修正坐标偏差），可通过以下两种方式导出中间格式：

方式1：通过EPANET软件导出：打开INP文件后，点击"报告→导出"，可选择导出为CSV、TXT格式，可筛选需要的属性字段（如仅导出节点坐标、管段管径等核心信息）；
方式2：通过第三方解析工具导出：借助水力模型解析软件（如WaterGEMS、EPANET-Python），将INP文件解析为SHP、GeoJSON等矢量格式，直接适配QGIS导入；
方式3：无需导出：直接借助QGIS专用插件（如EPANET Reader）原位读取INP文件，自动解析所有属性字段和空间坐标，大幅简化操作流程，适合零基础用户。

二、QGIS水力模型插件介绍

1、常用水力模型插件

QGIS 原生不支持直接读取 INP 文件，需安装专业第三方插件，我一般使用一下这款：

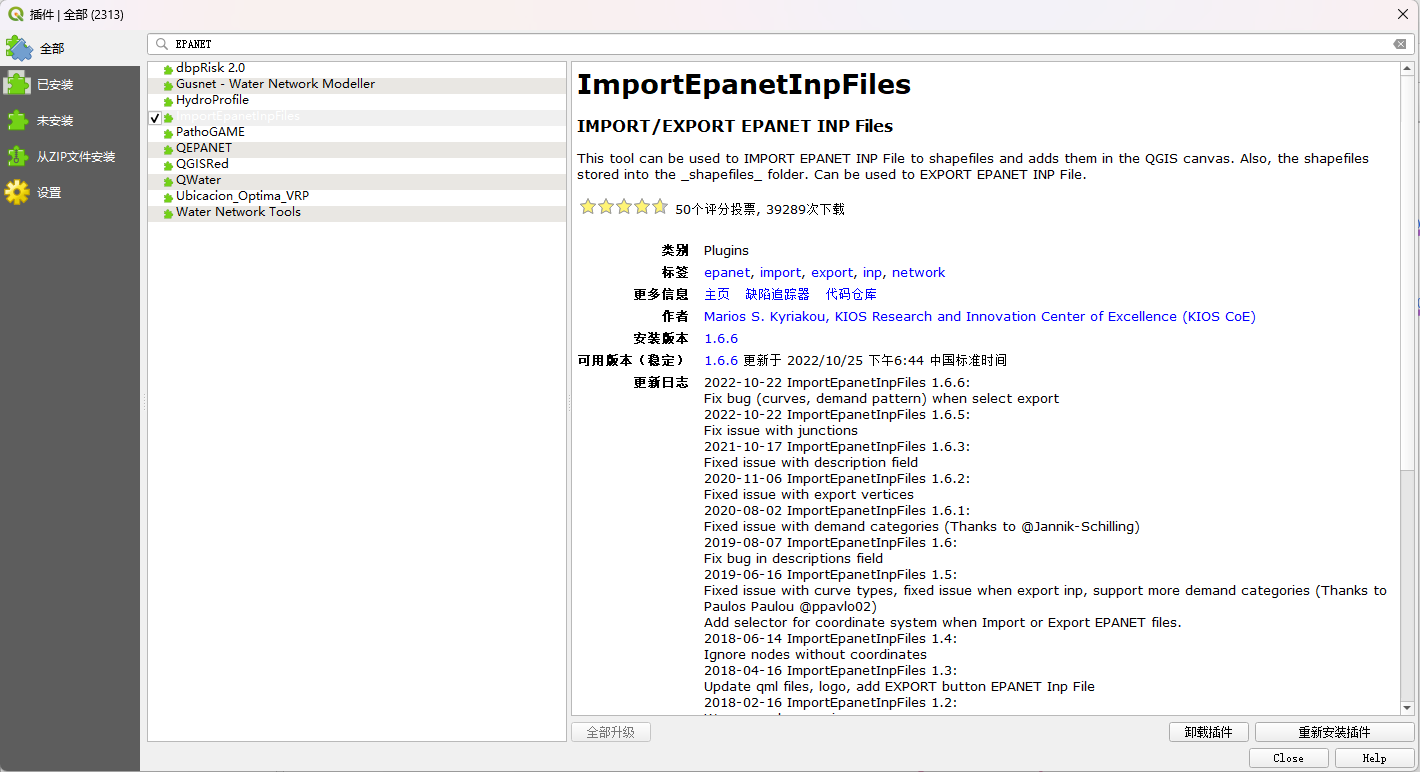

ImportEpanetInpFiles：该工具可用于将 EPANET INP 文件导入为 shapefile，并将其添加到 QGIS 画布中。同时，生成的 shapefile 会存储在 shapefiles 文件夹中。该工具还可用于导出 EPANET INP 文件；

本文以 ImportEpanetInpFiles 为例，全程实操演示，适配 QGIS 主流版本，兼顾零基础上手与实用性。

2、插件安装步骤

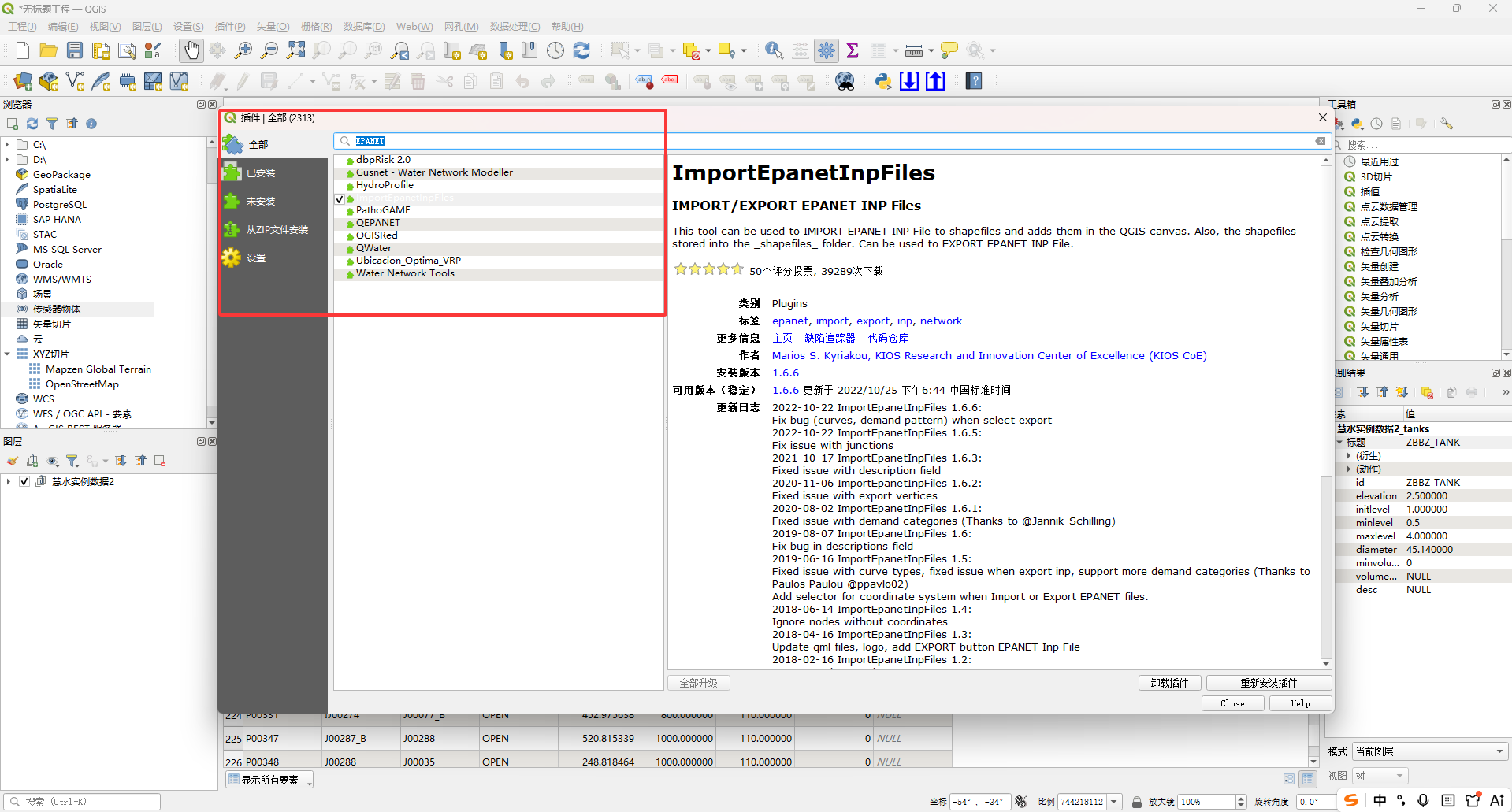

打开 QGIS 软件，顶部菜单栏点击 **插件 → 管理并安装插件**；
在插件搜索框输入 `EPANET`，注意区分大小写（部分版本不区分，但输入完整名称可快速定位）；

找到对应插件后，点击**安装**，等待自动部署完成（部署时间约1-3分钟，取决于网络速度，这里我已经安装不再重新安装）；

安装成功后，插件栏会出现对应工具图标（类似导入和导出的工具），无需重启QGIS即可直接使用。

小贴士：若搜索不到插件，可检查QGIS插件仓库源是否正常（顶部菜单栏→插件→设置→插件仓库，勾选"官方插件仓库"），切换官方源后重新搜索即可；若仍无法安装，可手动下载插件安装包（从QGIS插件官网下载），通过"安装已下载的插件"功能手动部署。

三、QGIS导入实践

1、数据导入

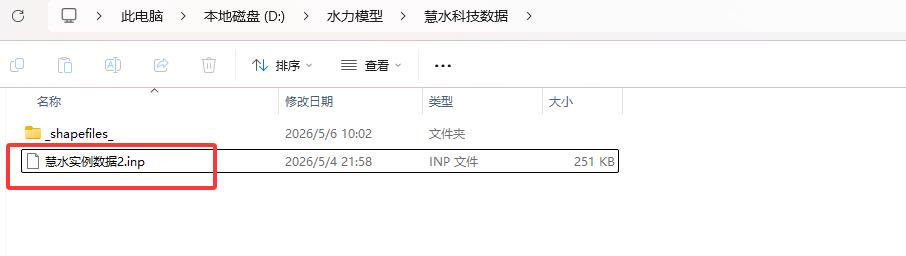

准备工作：提前准备好已建好的 EPANET.inp 水力模型文件，存放路径建议无中文、无空格、无特殊符号（避免插件解析失败），同时确认INP文件无语法错误（可在EPANET中打开检查，若能正常仿真则无问题）；

启动插件：点击QGIS插件栏中的 `ImportEpanetInpFiles ` 插件工具，弹出操作窗口；

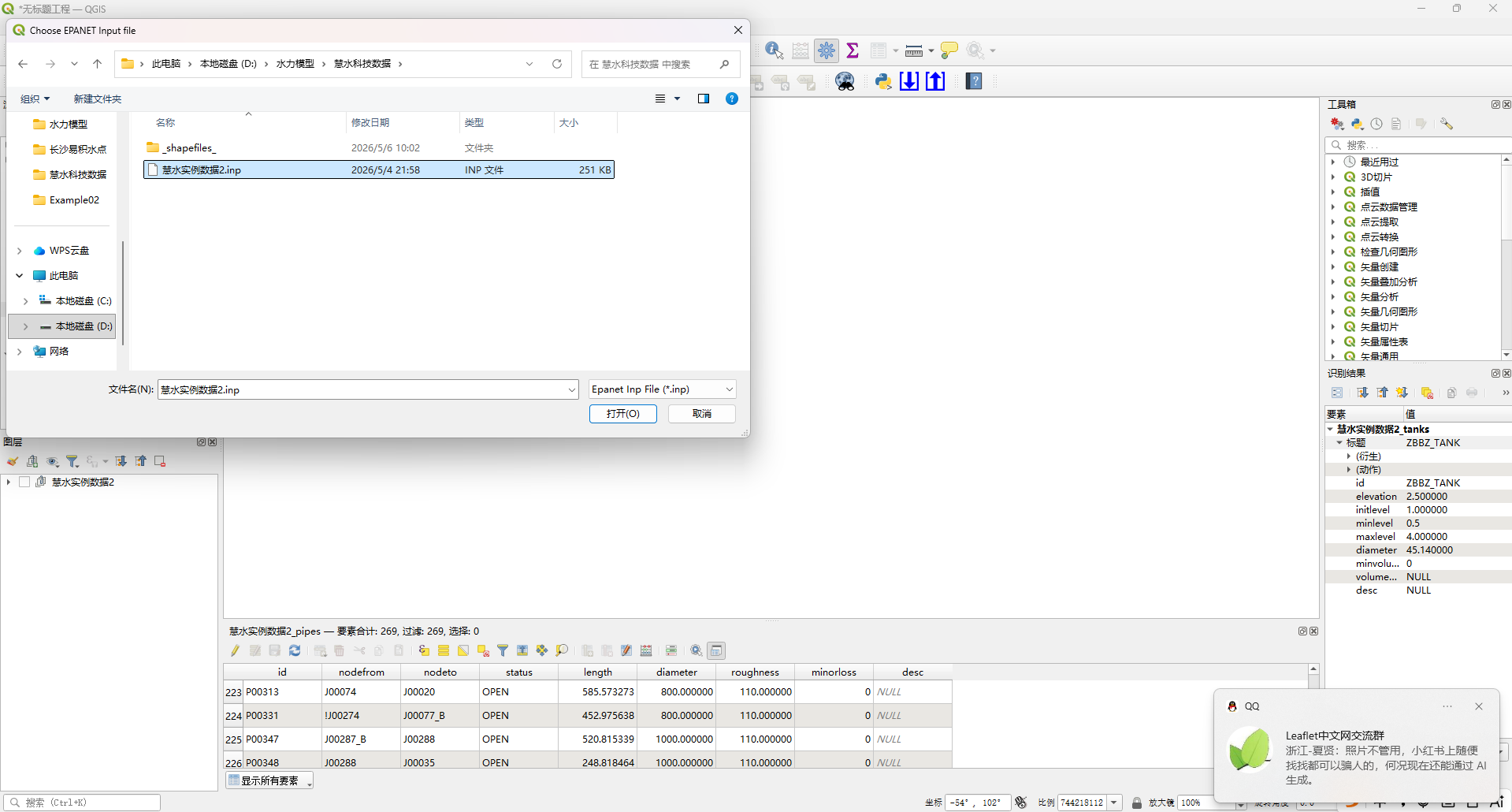

选择文件：在弹出窗口中，点击"Load INP File"按钮，浏览本地文件夹，选中目标INP文件；
选择图层：勾选需要加载的管网要素图层，默认勾选所有图层（节点、管段、水库、水池、水泵、阀门），可根据需求筛选（如仅加载节点和管段）；

完成导入：点击"OK"按钮，插件自动解析INP文件中的空间坐标和所有属性字段，一键加载到QGIS图层栏。

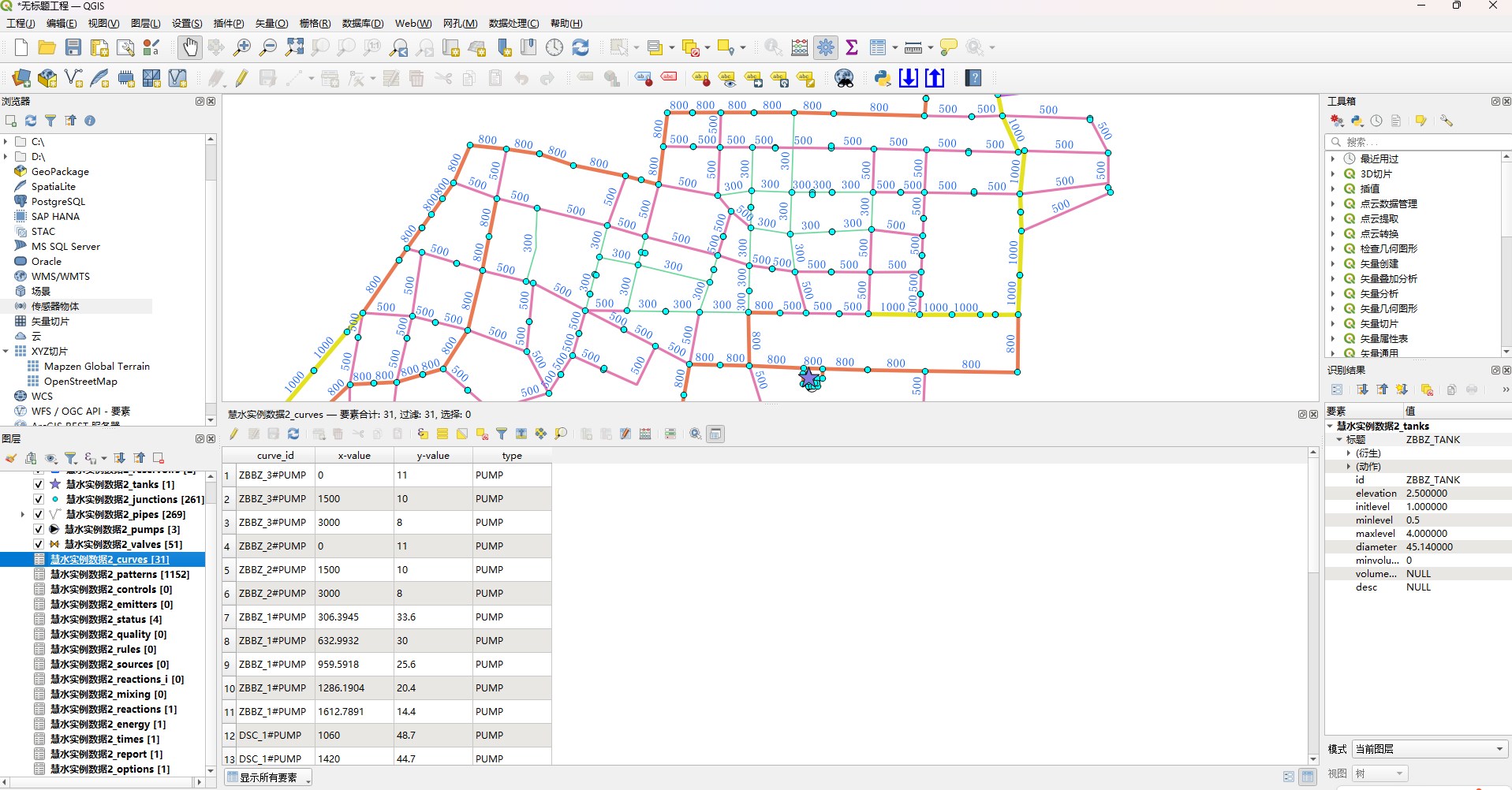

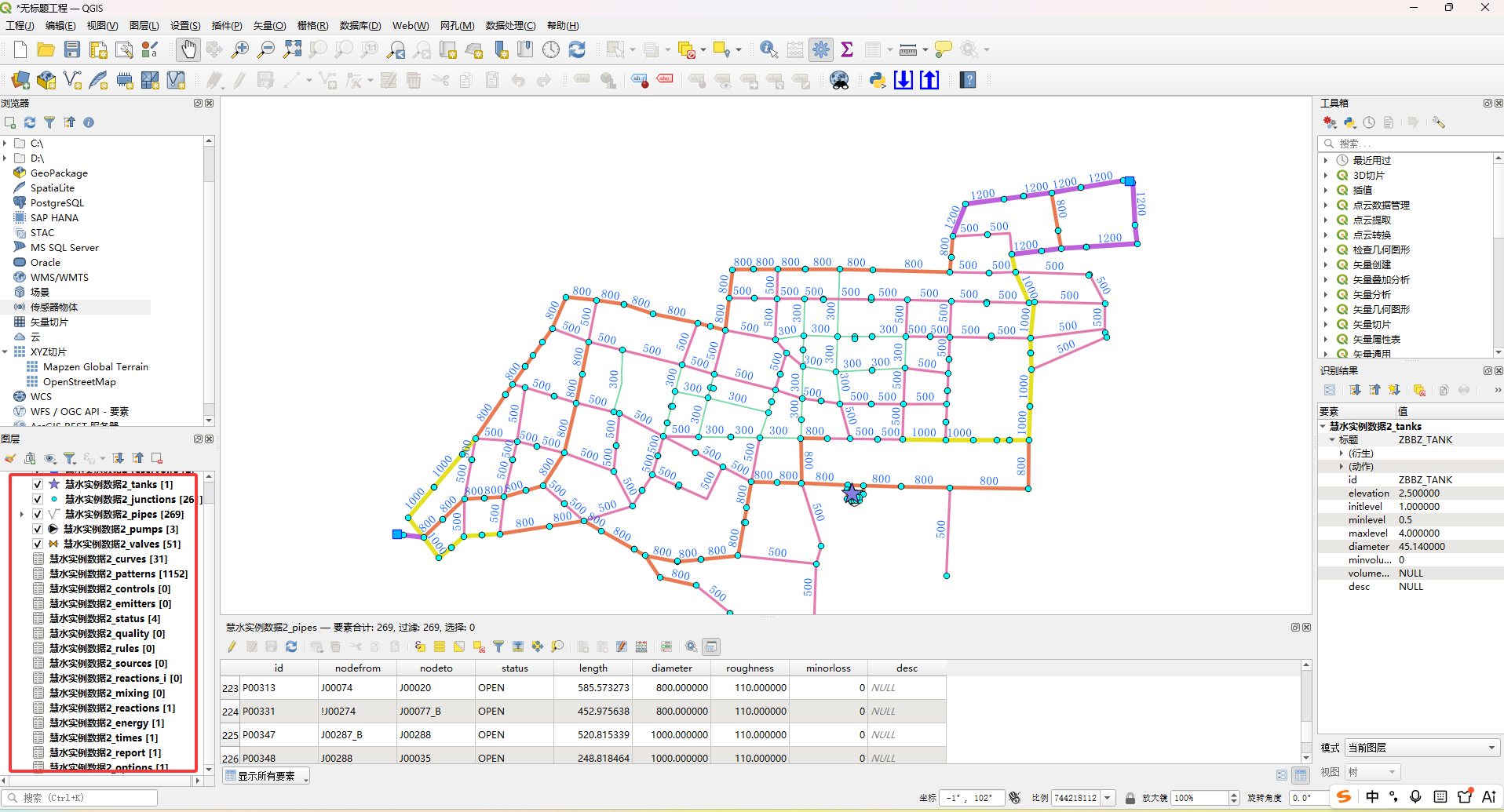

导入后会自动生成点图层（节点、水池、水库）和线图层（管段、水泵、阀门），双击任意图层的"属性表"，可查看所有原始水力参数（与INP文件中的属性字段完全一致），无需手动补充。

2、数据制图

图层样式配置（核心步骤）：

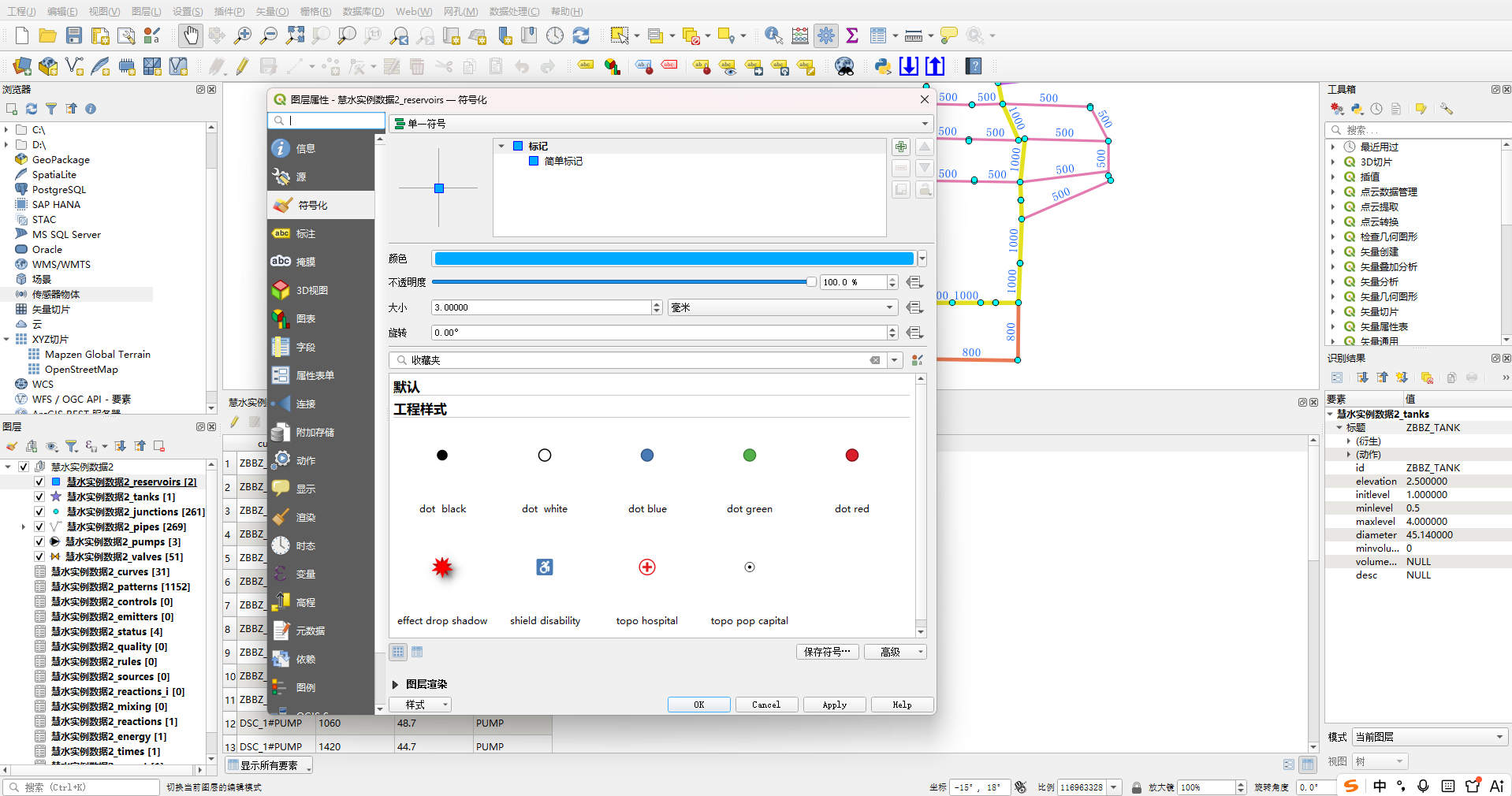

节点图层：右键点击节点图层→"属性→样式"，设置不同大小、颜色的圆点，区分普通节点、水库、水塔（如水库用红色大圆点，普通节点用蓝色小圆点）；

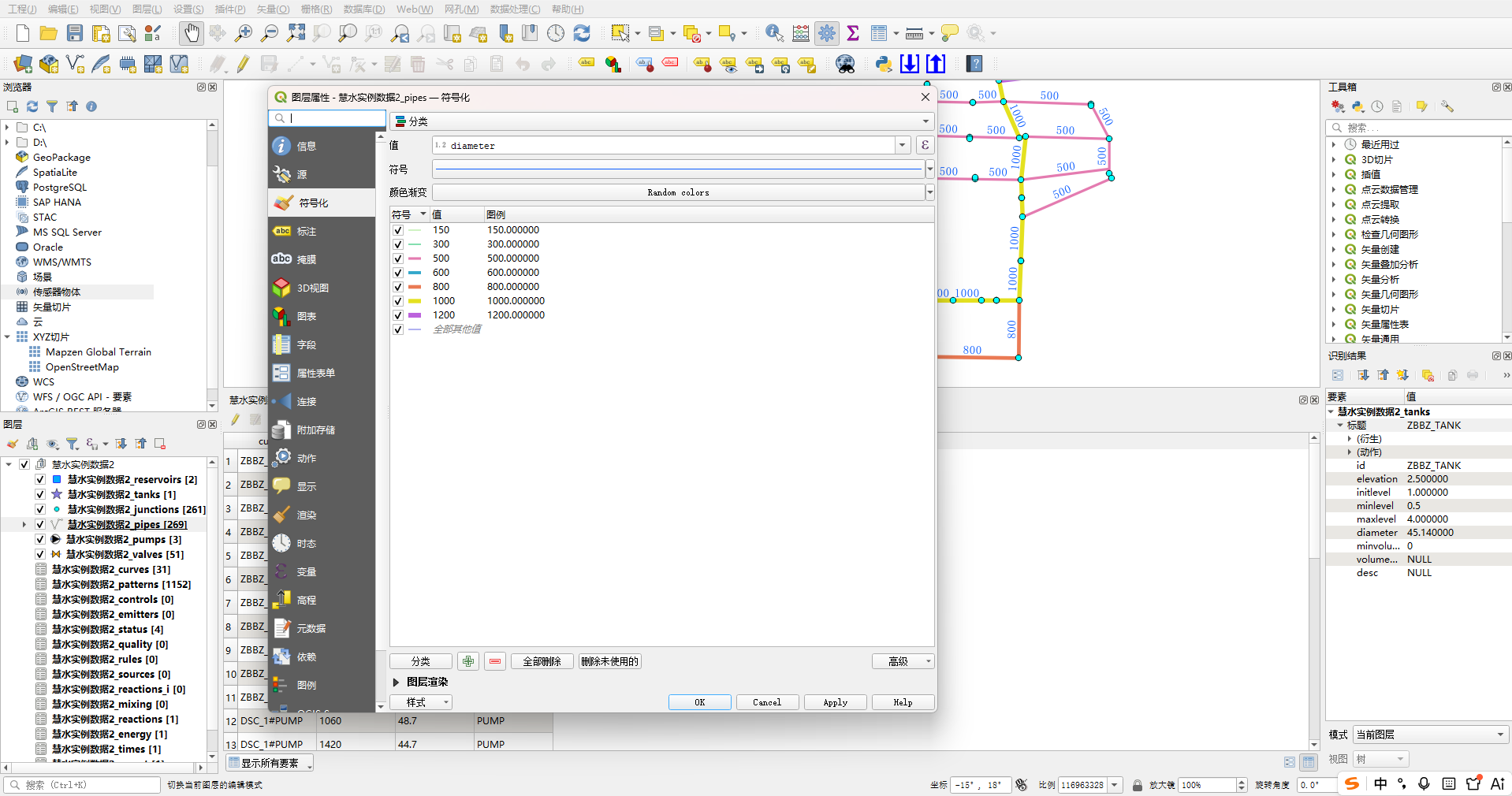

管段图层：右键点击管段图层→"属性→样式"，选择"分级渲染"，按管径、流速、压力等属性设置分级配色（如管径越大，线条越粗；流速越高，颜色越深），直观区分管段差异；

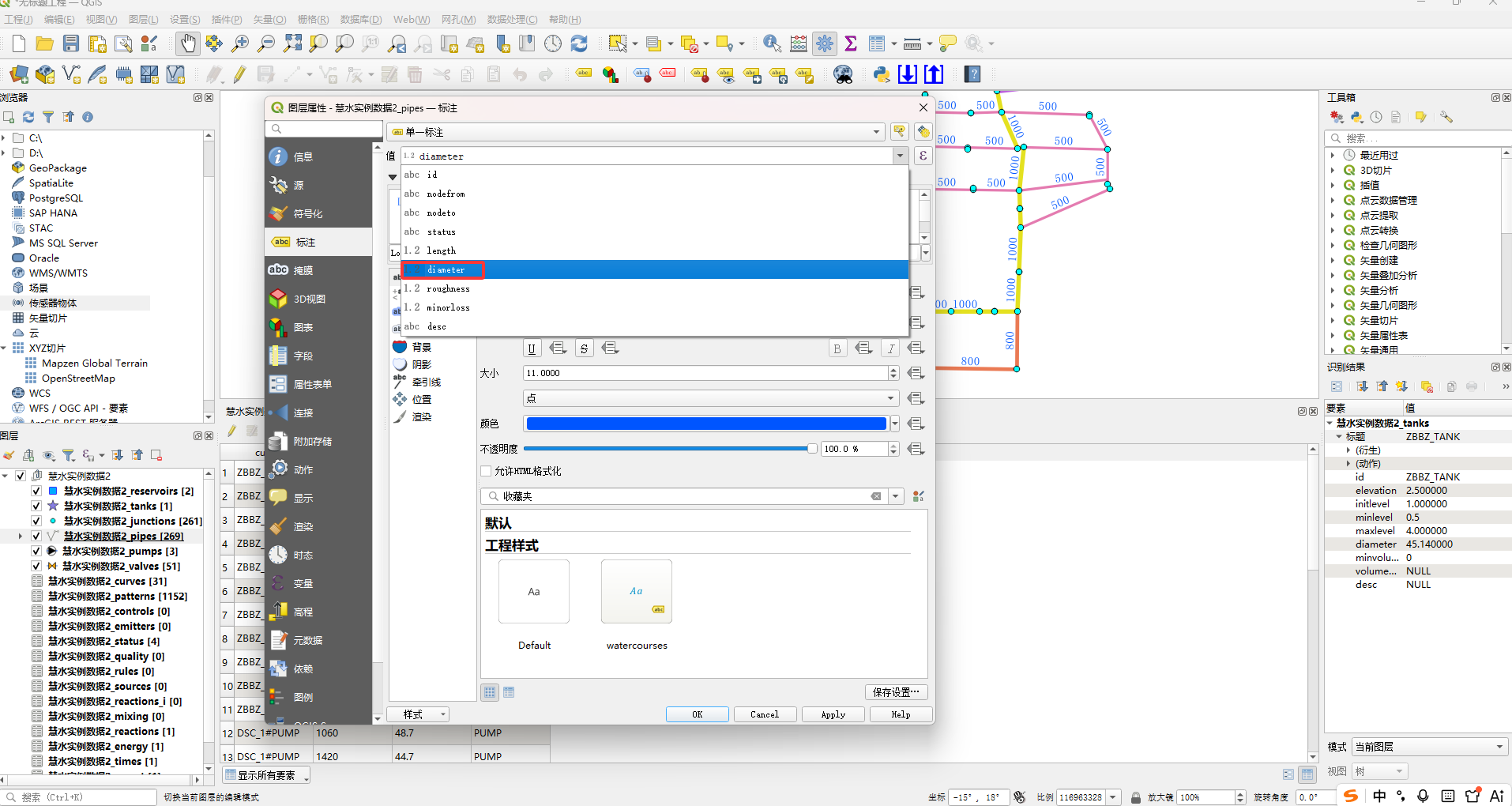

标注配置：开启图层标注，右键点击图层→"属性→标注"，选择需要展示的字段（如节点ID、管段管径、流量等），设置标注字体、大小、颜色，避免标注重叠；

说明：INP水力模型默认的坐标是不设置坐标参考的，这个很重要。如果需要空间计算，则必须要设置正确的空间参考，将导入的水力模型图层与底图统一为同一投影坐标系（如WGS84坐标系、当地平面坐标系），避免出现空间偏移、错位（右键点击图层→"属性→坐标系"，选择对应坐标系即可）。在进行数据处理时，需要提前获取目标数据的空间参考。关于如何设置空间参考，后面再详细讨论。

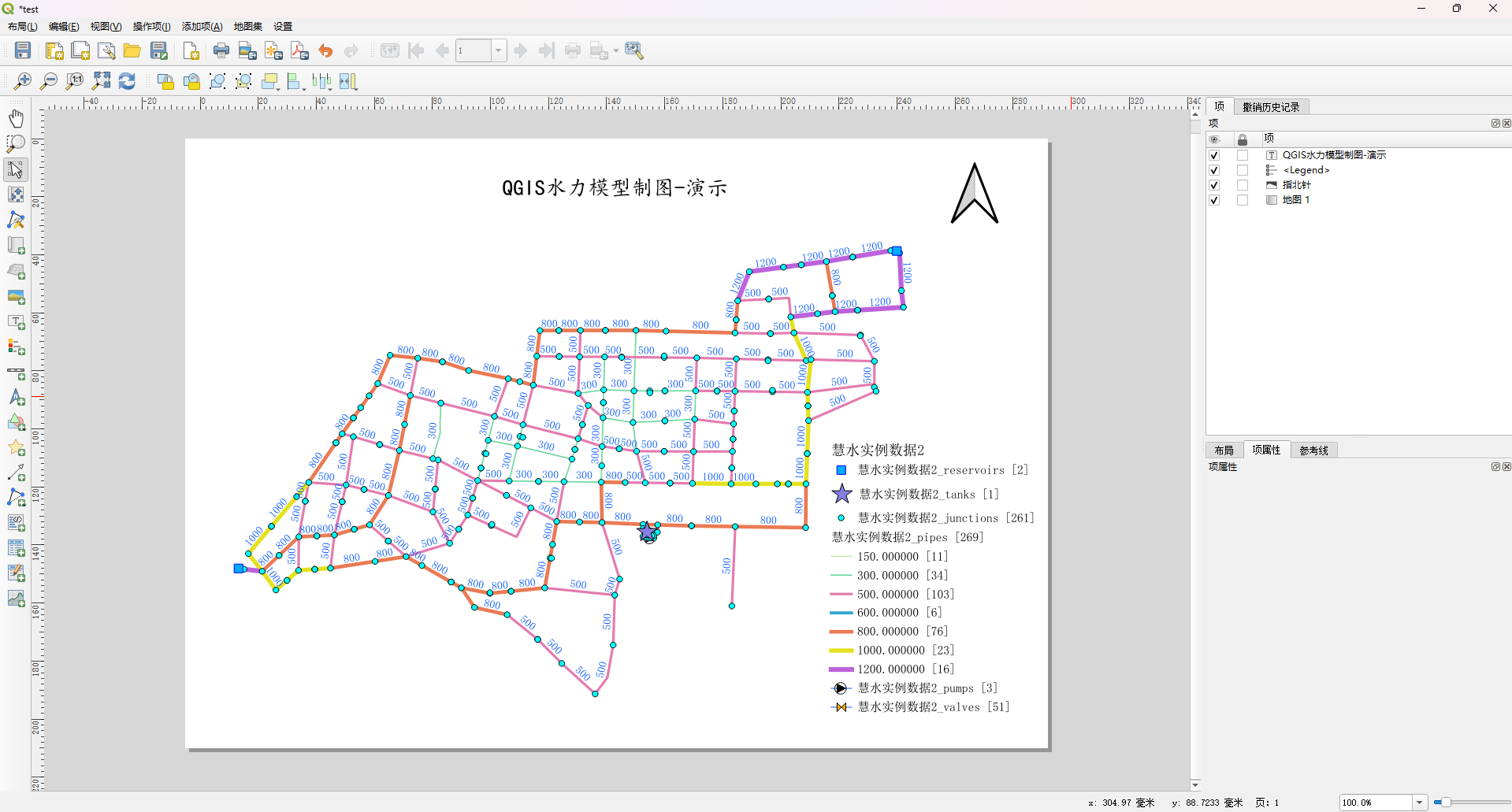

3、数据成果展示

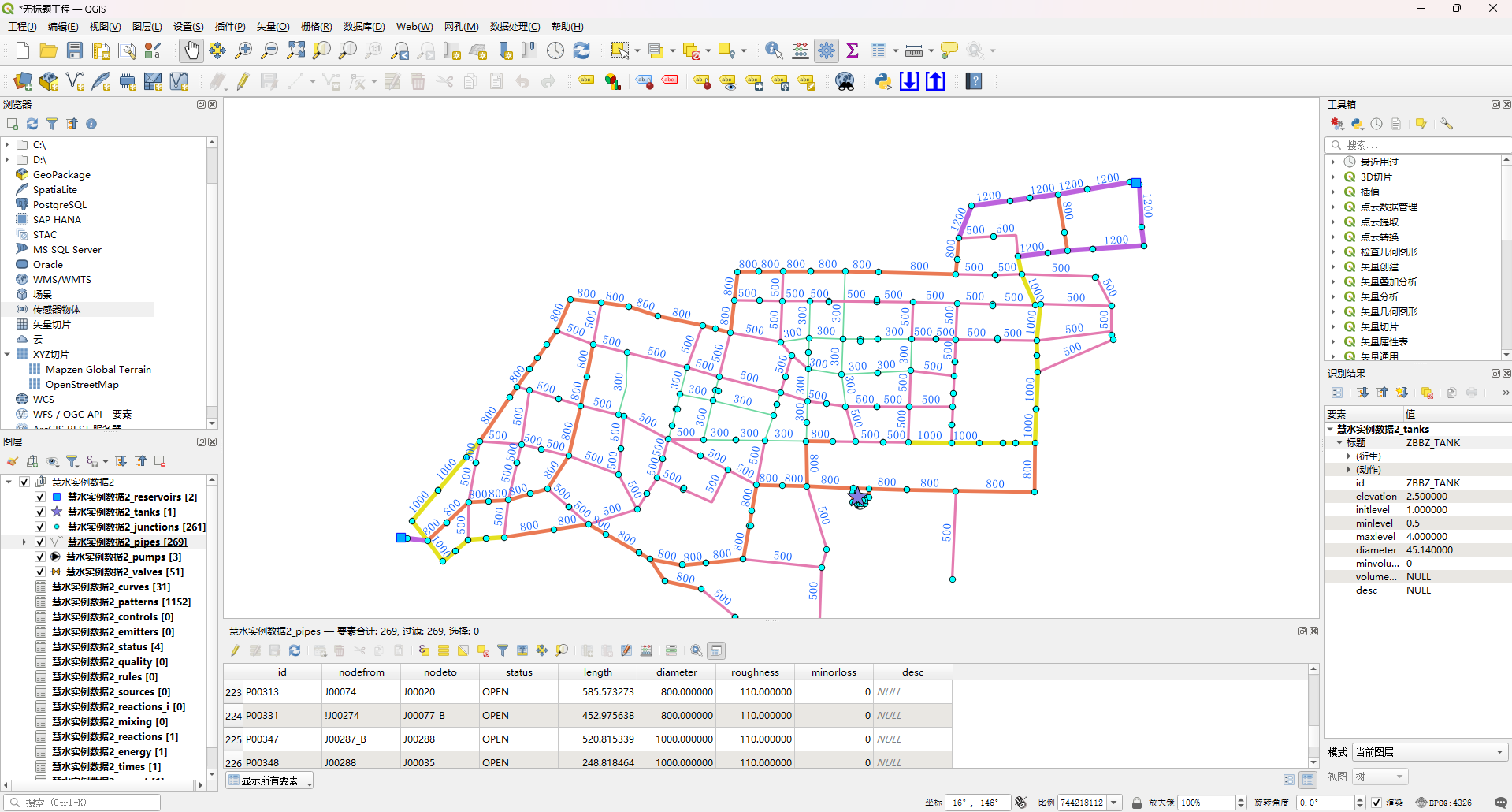

完成导入与制图后，可实现以下效果，满足各类场景需求：

管网整体拓扑结构完整复刻，空间位置与实际规划、底图完全匹配，清晰呈现管网走向和关键设施分布；
交互查询：点击任意节点、管段，可快速查看高程、需水量、管径、流量、粗糙度等全部INP原始参数，方便快速排查问题；
进阶分析：支持后续做缓冲区分析（如管网周边影响范围）、管网分区、叠加分析（与地形、地块叠加），为工程决策提供数据支撑；
成果导出：可直接导出图片、PDF格式的专题图，或导出SHP、GeoJSON矢量文件，用于项目报告、论文插图、工程图纸、汇报展示。

四、总结

以上就是本文的主要内容，本文详细介绍了EPANET模型中的INP格式数据，并且详细介绍了如何在QGIS中使用插件导入INP数据以及进行制图操作。

INP 是 EPANET 水力模型的核心文本文件，包含管网空间坐标、水力属性、仿真配置三大类数据，以及节点、管段等各类要素的具体属性字段，是水利管网建模、仿真计算的标准格式，也是导入QGIS实现可视化的基础；
QGIS 通过 `EPANET Reader` 专用插件，可无需格式转换、一键直接导入INP文件，自动解析所有属性字段和空间坐标，快速生成点、线矢量图层，操作简单、零基础可上手；
导入后可实现水力模型空间可视化、拓扑校核、专题制图、空间分析等功能，完美满足市政给排水、水利工程、毕业设计、科研建模等场景需求，大幅提升工作效率和成果专业性；
整个流程无需编程、无需商业软件，依托开源QGIS和专用插件，就能搞定水力模型从仿真计算到空间可视化、成果输出的全流程，适合水利、市政相关从业者和学生学习使用。

如果你也对水力模型感兴趣，或者GIS感兴趣，欢迎大家在评论区进行留言交流。期待相关水力模型的老师和朋友给予指导，探索GIS和水力模型的深度融合和实用。行文仓促，定有不足之处，欢迎各位朋友在评论区批评指正，不胜感激。
