开关电源纹波大？别急着换电容，先看看这 3 个地方
说起来挺有意思的，上周实验室新来的小兄弟调一块 Buck 板，纹波死活下不来。一上来就把输出电容从 100μF 换成 470μF，又换成 1000μF 的电解，折腾了两天还是 200 多 mV。最后我过去看了一眼，三分钟就找到了问题所在。
这块把我坑惨了，想起几年前第一次画电源板的时候，也是犯了同样的毛病。总觉得纹波大就是电容不够，堆料就完事了。后来跟着老工程师调了几十个项目才明白，开关电源的水比想象中深多了。很多时候纹波超标，根本不是电容的问题。
图 1：开关电源环路补偿网络结构
先说说第一个容易忽略的地方：环路补偿参数不匹配。这个最隐蔽，示波器上看就是纹波上叠加了一层低频振荡，十几 kHz 到几十 kHz 不等。很多人看到这种波形，第一反应还是换电容，其实根本没用。
补偿网络就像是电源的「神经系统」。参数调得好，动态响应快又稳；调得不好，整个环路就在那自激振荡。按我的经验，补偿参数不合适导致的纹波异常，至少占了调试问题的三分之一。特别是现在很多国产芯片 datasheet 给的参考值不一定准，直接抄过来大概率要踩坑。
怎么判断是不是补偿的问题？教你们个简单的办法。在 COMP 引脚对地并一个 0.1μF 的大电容，如果纹波马上就降下来了，那十有八九就是补偿没调好。这时候别死磕电容了，老老实实去算那几个 R、C 的值吧。相位裕度至少要留 45 度，带宽一般设在开关频率的 1/20 到 1/10 之间就差不多。
图 2：PCB 电源布局关键区域示意
第二个坑，也是最考验 Layout 功底的：PCB 布局的寄生参数。这个说起来简单，做起来真是一言难尽。我见过太多原理图一模一样的板子，有的人画出来纹波 30mV，有的人就能搞出 300mV 来。差的是什么？就是那几毫米的走线。
记住两个回路要尽量小：第一个是输入回路，从输入电容正端，到芯片 VIN，经过上管、下管，回到地，再回到输入电容负端。第二个是输出回路，从 SW 节点，经过电感，到输出电容正端，再从输出电容负端回到芯片地。这两个回路的面积越小，寄生电感就越小，高频纹波自然就下来了。
过孔也是个隐形杀手。别在功率路径上打一堆小过孔，那样等效电感蹭蹭往上涨。电源路径上的过孔，能打多粗打多粗，能多打几个就多打几个。还有，输出电容一定得紧挨着电感和芯片引脚，别为了布线好看放老远，那样加再多电容都白搭。

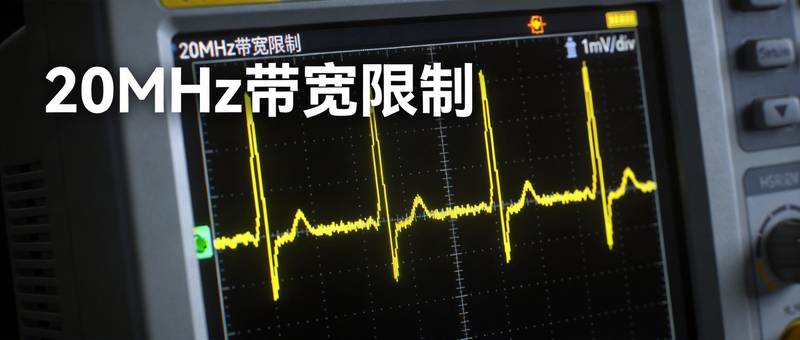

图 3：开关节点典型振铃波形
第三个地方，很多人完全没概念：开关节点的振铃抑制。你去测 SW 引脚的波形，十有八九能看到一个个尖尖的电压毛刺，上去又下来，来回震荡好几次。这个振铃频率能到几十上百 MHz，通过寄生电容耦合到输出端，就是你看到的高频纹波毛刺。
这种高频毛刺，靠输出电容是滤不掉的。频率太高了，电容的 ESL 已经开始起作用，阻抗反而变大了。最简单的办法是在 SW 和地之间加一个 RC 吸收网络。一般 R 取几欧姆到十几欧姆，C 取几百 pF 到几 nF，慢慢调。虽然会损失一点点效率，但换来的是整个 EMI 和纹波特性的大幅改善。
补充一点，MOS 管的选型也有影响。开关速度越快，dv/dt 越大，振铃自然越厉害。有时候换个栅极电荷大一点的管子，或者串个几十欧姆的栅极电阻，效果立竿见影。当然这个得权衡开关损耗，不能走极端。
其实说到底，调试电源就跟看病一样。不能头痛医头脚痛医脚，看到纹波大就堆电容。得先分析纹波的频率成分，看看是低频的、开关频率的，还是高频毛刺，然后对症下药。纹波 100kHz 以下，可能是补偿或者输入问题；刚好是开关频率及其倍频，那就是电感电容选型和布局的问题；几十 MHz 以上的毛刺，就去看开关节点和寄生参数。
我个人觉得，电源设计最锻炼人的就是这个系统思维。每个元件、每根走线、每个参数都不是孤立的，牵一发而动全身。换电容是最简单的操作，但往往不是最有效的。多问几个为什么，多想想背后的机理，进步才能快。
最后说一句，调试电源别着急。有时候调了一天没进展，睡一觉起来换个思路就通了。毕竟，能把纹波从 200mV 调到 20mV 的那种成就感，也不是谁都能体会到的。
