【LE Audio】CAP精讲[2]: 三大角色+服务映射，CAP配置核心流程全拆解

在LE Audio生态中，CAP的配置就像搭建协同音频系统的施工蓝图------它明确了参与协同的角色分工、角色与底层服务的配合规则、设备运行的约束条件，直接决定了多设备能否顺畅协作。如果把CAP比作一支音频协同团队，配置就是在定义谁来当演员、谁来当导演、谁来当场务，以及团队如何配合、有哪些工作限制。本文就从角色分工、服务映射、约束规则三个维度，拆解CAP配置的核心逻辑，彻底搞懂设备如何配置就位，开启协同工作。

一、配置的核心：三大角色撑起CAP协同骨架

[1.1 Acceptor：音频协同的终端执行者](#1.1 Acceptor：音频协同的终端执行者)

[1.2 Initiator：音频协同的发起与调度中心](#1.2 Initiator：音频协同的发起与调度中心)

[1.3 Commander：音频协同的控制中枢](#1.3 Commander：音频协同的控制中枢)

[1.4 三大角色的协同闭环](#1.4 三大角色的协同闭环)

二、角色与服务的映射：CAP协同的配合规则

[2.1 CAP的三大核心工作领域](#2.1 CAP的三大核心工作领域)

[2.2 角色与服务/配置文件的映射逻辑](#2.2 角色与服务/配置文件的映射逻辑)

[2.3 映射关系的实际意义](#2.3 映射关系的实际意义)

三、配置约束：CAP协同的边界规则

[3.1 并发限制：设备可以身兼数职](#3.1 并发限制：设备可以身兼数职)

[3.2 拓扑限制：角色对应的网络位置规则](#3.2 拓扑限制：角色对应的网络位置规则)

[3.3 传输依赖：CAP只能基于蓝牙LE](#3.3 传输依赖：CAP只能基于蓝牙LE)

四、配置流程的实际落地：从设备启动到协同就绪

五、配置的核心价值与实践启示

六、测试

一、配置的核心：三大角色撑起CAP协同骨架

CAP的配置逻辑核心是角色定义------通过明确Acceptor、Initiator、Commander三大核心角色的职责、能力和实例，让不同设备找到自己的定位。这三大角色并非孤立存在，而是形成发起-执行-控制的闭环，就像一场演出中"导演-演员-场务"的配合，缺一不可。

1.1 Acceptor：音频协同的终端执行者

Acceptor是直接与用户交互的音频终端，核心职责是执行音频相关的具体操作------接收或发送音频流，响应控制指令。如果把协同流程比作送餐服务，Acceptor就是送餐员，负责把音频送到用户耳边，或把用户的音频取走。

1. 核心定义与实例

原规范对Acceptor的定义清晰明确：

An Acceptor is a Peripheral that renders audio received from an Initiator and/or transmits audio to an Initiator。

这句话包含两个关键信息：一是硬件角色是蓝牙外设（Peripheral），二是核心动作是渲染接收的音频或传输音频给Initiator。

常见的Acceptor设备包括：

输出类：耳机、耳塞、助听器、音箱、车载扬声器；
输入类：麦克风、录音笔、助听设备的拾音单元；
双向类：支持通话的真无线耳机（既接收音频也传输语音）。

2. 关键能力拆解

Acceptor的能力覆盖音频传输、场景响应、控制接收三大维度，每一项能力都对应具体的协同场景：

音频流双向支持：既能传输（比如麦克风向手机发语音）和接收（比如耳机从手机收音乐）单播音频流，也能接收广播音频流（比如音箱接收电视的全屋广播）；
端点暴露：能暴露音频流端点（ASE），这是与Initiator建立音频流的接口，就像送餐员的接收窗口，没有它就无法建立音频连接；
场景感知：通过Context Type值告知其他设备自己支持的场景（比如是否支持通话、媒体播放），同时接收Initiator发送的场景信息，自动调整工作模式；
控制响应：接收Commander的指令，调整音量、静音状态、麦克风增益等，比如耳机响应手机的音量调节指令；
广播扫描灵活化：可以自己扫描广播音频流，也能委托Commander代为扫描------这一点非常实用，比如小型耳塞为了节省功耗，会让手机（Commander）扫描广播流，自己只专注于音频播放；
加密支持：能请求并接收Broadcast_Code，解锁加密的广播音频流，比如会议室的音箱通过Commander获取 Broadcast_Code，才能接收加密的会议音频；
服务托管：可以托管CCP（通话控制配置文件）和MCP（媒体控制配置文件）的客户端，实现与Initiator的控制服务交互，比如耳机通过CCP客户端响应通话挂断指令。

3. 核心价值

Acceptor是用户体验的最终载体，所有协同逻辑最终都要通过它落地。它的灵活性（比如委托扫描、双向音频支持）和响应速度，直接决定了用户感受到的协同流畅度------比如真无线耳机作为Acceptor，能否快速响应音量调节、能否同步接收广播音频，都是配置逻辑在实际场景的体现。

1.2 Initiator：音频协同的发起与调度中心

Initiator是协同流程的发起者和资源调度员，核心职责是启动、更新、停止音频流，协调多个Acceptor的工作。回到送餐比喻，Initiator就是餐厅后厨，负责制作音频菜品，安排送餐路线（单播/广播），并告知送餐员（Acceptor）菜品信息（场景、控制方式）。

1. 核心定义与实例

原规范定义：

An Initiator is the counterpart of the Acceptor. The Initiator is a Central that initiates audio streaming with one or multiple Acceptors where audio is streamed between the Initiator and Acceptors。

核心要点：蓝牙中心设备（Central）、与一个或多个Acceptor建立音频流、负责音频流的发起和管理。

常见的Initiator设备包括：

消费级：手机、个人电脑、平板、智能电视、媒体播放器；

专业级：会议主机、音频服务器、车载信息娱乐系统；

基础设施：公共广播系统的信号源设备。

2. 关键能力拆解

Initiator的能力围绕音频流管理和协同协调展开，是整个协同流程的大脑：

音频流 全生命周期管理：能启动、更新、停止单播和广播音频流，比如手机启动向耳机的单播音乐流，或电视停止向全屋音箱的广播流；
加密广播支持：为加密的广播音频流提供Broadcast_Code，只有拿到代码的Acceptor才能解密播放，保障音频安全；
场景与控制关联：通过Context Type告知Acceptor当前音频的场景（比如通话、媒体），通过CCID（内容控制标识符）关联对应的控制服务（比如MCP、CCP），让Acceptor知道如何处理音频；
协同集协调：能发现Acceptor组成的协同集，为协同集中的所有设备分配统一的配置（比如相同的CIG_ID），确保多设备同步播放，比如手机为一对耳机分配相同的CIG_ID，让左右耳音频同步；
服务托管：可以托管CCP和MCP的服务器，通过CCID与音频流关联，让Acceptor能找到对应的控制服务，比如电脑的MCP服务器通过CCID与音频流绑定，耳机可通过CCID控制音乐播放/暂停。

3. 核心价值

Initiator的核心作用是统筹规划，解决了谁发起音频、音频发给谁、音频怎么控制的问题。它支持的单播/广播双模式，让协同场景从一对一（手机-耳机）扩展到一对多（电视-全屋音箱），极大丰富了CAP的应用范围。

1.3 Commander：音频协同的控制中枢

Commander是专门的控制角色，核心职责是发起音频控制操作（音量、静音、接收启停），不直接参与音频流的发起。继续用送餐比喻，Commander就是用户的点餐APP，用户通过它发送控制指令（比如调整音量=调整餐品温度，停止接收=取消订单），无需直接与后厨（Initiator）或送餐员（Acceptor）沟通。

1. 核心定义与实例

原规范定义：

A Commander initiates controlling functions around audio such as volume control, start/stop of a media player, or control of phone calls. Devices having the Initiator role or Acceptor role may also implement a collocated Commander role。

核心要点：专注控制功能、可与Initiator或Acceptor共置、支持独立设备形态。

常见的Commander设备包括：

独立设备：遥控器（调节助听设备音量）、智能手表（控制音箱播放）、无线麦克风的控制面板；

共置设备：手机（同时作为Initiator和Commander，发起音频流并调节音量）、电视（同时作为Initiator和Commander，广播音频并控制音箱静音）。

2. 关键能力拆解

Commander的能力集中在控制指令发起和辅助协同，是提升用户操作便捷性的核心：

广播扫描代理：可以代表Acceptor扫描广播音频流及其元数据（Context Type、CCID），节省Acceptor的功耗，比如智能手表扫描电视的广播流信息，再同步给耳机；
控制指令发送：控制Acceptor的音量、静音状态，麦克风的静音状态和增益，比如会议遥控器一键静音所有参会者的麦克风；
Broadcast_Code分发：获取Broadcast_Code后分发给Acceptor，让多个设备同时解锁加密广播流，比如会议室的Commander获取代码后，分发给所有参会者的耳机；
音频接收控制：指令Acceptor启动或停止接收广播音频流，比如用户通过手表指令卧室音箱停止接收电视的广播流；
协同集协调：发现并协调协同集中的Acceptor，确保控制指令同步执行，比如调节一对耳机的音量时，指令同时发送给左右耳，避免音量不一致。

3. 核心价值

Commander的存在让控制逻辑与音频流逻辑解耦，用户可以通过更便捷的设备（如手表、遥控器）控制多个音频终端，无需逐一操作。这种集中控制模式，是多设备协同的关键------比如在全屋音频场景中，用户通过一个Commander就能控制所有房间的音箱，极大提升了操作效率。

1.4 三大角色的协同闭环

三大角色通过**"发起-执行-控制"**的流程形成协同闭环，以手机（Initiator/Commander）+ 一对耳机（Acceptor协同集）播放音乐为例：

发起阶段：手机（Initiator）启动单播音频流，设置Context Type为Media，CCID关联MCP服务，向耳机发送音频流；
执行阶段：耳机（Acceptor）接收音频流，根据Context Type调整音效，通过CCID关联手机的MCP服务；
控制阶段：用户通过手机（Commander）调节音量，指令同步发送给左右耳，耳机响应并调整音量。

这个闭环中，每个角色各司其职，又通过CAP定义的规则高效配合，这正是配置的核心目标------让不同设备在明确的角色框架下，无需额外适配就能协同工作。

二、角色与服务的映射：CAP协同的配合规则

如果说角色是团队成员，那么底层服务和配置文件就是工作工具。CAP的配置明确了不同角色与工具的配合规则，即**"角色-服务-配置文件"**映射关系，确保每个角色都能使用正确的工具完成工作。

2.1 CAP的三大核心工作领域

CAP的所有操作都围绕三个核心领域展开，每个领域对应特定的工作目标，依赖不同的底层配置文件：

捕获与渲染控制（Capture and Rendering Control）：控制多设备的音频输入（麦克风）和输出（音量），依赖VCP（音量控制配置文件）、MICP（麦克风控制配置文件）、CSIP（协同集识别配置文件）；
音频流转换（Audio Stream Transitions）：管理单播/广播音频流的启动、更新、停止，依赖BAP（基础音频配置文件）、CSIP；
内容控制（Content Control）：控制音频内容的播放、暂停、挂断等，依赖MCP、CCP。

这三个领域覆盖了音频协同的全流程，从音频流发起、到设备控制、再到内容管理，形成完整的能力体系。

2.2 角色与服务/配置文件的映射逻辑

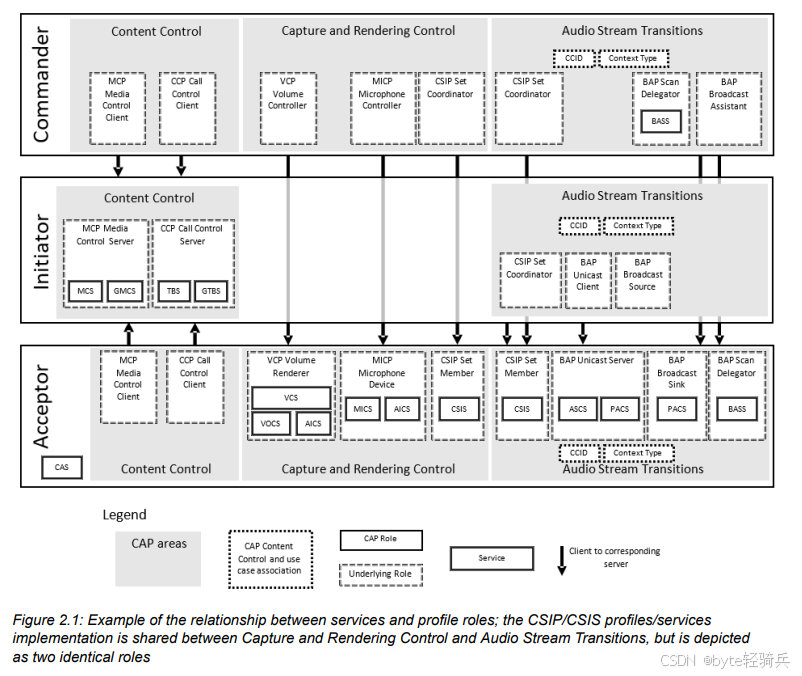

每个角色在不同工作领域中，会对应不同的服务端/客户端角色，规范中的Figure 2.1直观展示了这种映射关系：

|----------|---------------|--------------------------|----------------------------|------------------------------|
| 工作领域 | 核心配置文件/服务 | Initiator角色 | Acceptor角色 | Commander角色 |
| 捕获与渲染控制 | VCP、MICP、CSIP | - | VCP音量渲染器、MICP麦克风设备、CSIP集成员 | VCP音量控制器、MICP麦克风控制器、CSIP集协调器 |
| 音频流转换 | BAP、CSIP | BAP单播客户端、BAP广播源、CSIP集协调器 | BAP单播服务器、BAP广播接收器、CSIP集成员 | BAP广播助手、BAP扫描委托者、CSIP集协调器 |
| 内容控制 | MCP、CCP | MCP媒体控制服务器、CCP通话控制服务器 | MCP媒体控制客户端、CCP通话控制客户端 | MCP媒体控制客户端、CCP通话控制客户端 |
| 通用支撑 | CAS（通用音频服务） | 依赖CAS发现协同集 | 托管CAS服务（必选） | 传输CAP通告时必选CAS |

关键映射详解

CAS的核心作用：通用音频服务（CAS）是所有角色的协同枢纽，Acceptor必须托管CAS服务，Initiator和Commander通过CAS发现协同集（CSIS实例），确保所有角色使用统一的协同标识；
CSIP的跨领域复用：协同集识别配置文件（CSIP）在两个领域中发挥作用------音频流转换时确保多设备同步接收音频，捕获与渲染控制时确保多设备同步响应控制指令，这是多设备协同的核心支撑；
角色的多工具适配：一个角色可以适配多个工具，比如Commander在捕获与渲染控制中使用VCP/MICP，在音频流转换中使用BAP，这种灵活性让角色能应对不同场景需求。

2.3 映射关系的实际意义

这种映射关系为厂商提供了明确的实现指南：

开发Acceptor设备（如耳机）时，需实现VCP音量渲染器、BAP单播服务器、CAS服务等；

开发Initiator设备（如电视）时，需实现BAP广播源、MCP媒体控制服务器等；

开发Commander设备（如遥控器）时，需实现VCP音量控制器、BAP广播助手等。

统一的映射规则避免了厂商各自为战，确保不同品牌的设备能无缝配合------比如索尼的耳机（Acceptor）和三星的电视（Initiator），只要都遵循映射规则，就能正常建立音频流并响应控制指令。

三、配置约束：CAP协同的边界规则

为了确保多设备协同的稳定性和兼容性，CAP的配置定义了三类核心约束：并发限制、拓扑限制、传输依赖。这些约束就像团队的工作纪律，明确了设备能做什么、不能做什么，避免因无序操作导致协同失败。

3.1 并发限制：设备可以身兼数职

CAP对并发的要求非常灵活：不额外施加并发限制，设备可以同时实现多个角色。比如手机可以同时作为Initiator（发起音频流）和Commander（控制音量），耳机可以同时作为Acceptor（接收音频）和Commander（控制自身静音）。

这种灵活性的背后，是CAP对角色职责的清晰划分------不同角色的操作逻辑相互独立，不会产生冲突。例如，手机作为Initiator发起音频流的同时，作为Commander发送音量控制指令，这两个操作分别对应音频流管理和控制领域，互不干扰。

但需注意：设备同时实现多个角色时，需遵守每个角色对应的底层约束。比如手机同时作为Initiator（GAP Central）和Commander（GAP Central），需同时满足两个角色的GAP角色要求，确保连接稳定性。

3.2 拓扑限制：角色对应的网络位置规则

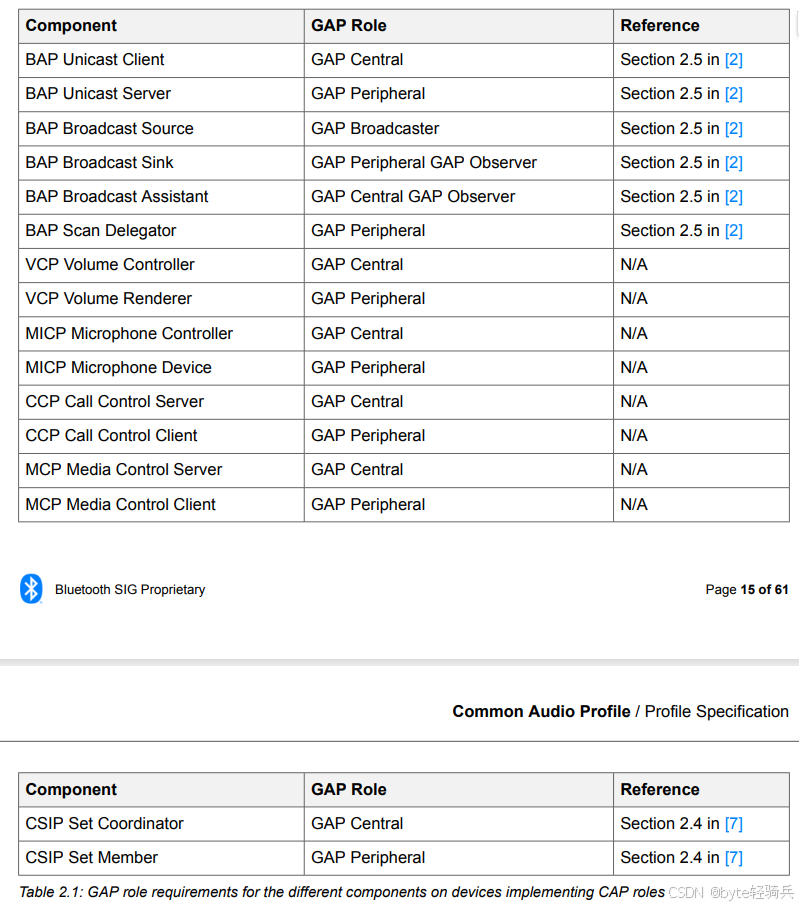

拓扑限制的核心是GAP角色映射------每个角色在执行特定功能时，需对应固定的GAP角色（Central/Peripheral/Broadcaster/Observer），这是由蓝牙底层的连接逻辑决定的。规范中的Table 2.1详细列出了这种映射关系，核心内容如下：

|-------------------------------|-------------------------------|-----------------------------------------|
| 功能组件 | 对应的GAP角色 | 核心约束 |
| BAP单播客户端（Initiator） | GAP Central | 需遵循BAP的拓扑要求，支持与多个Peripheral建立连接 |
| BAP单播服务器（Acceptor） | GAP Peripheral | 需遵循BAP的拓扑要求，支持与Central建立连接 |
| BAP广播源（Initiator） | GAP Broadcaster | 支持向多个Observer发送广播流 |
| BAP广播接收器（Acceptor） | GAP Peripheral + GAP Observer | 需同时支持Peripheral（接收控制指令）和Observer（扫描广播流） |
| VCP音量控制器（Commander） | GAP Central | 主动向Peripheral发送音量控制指令 |
| VCP音量渲染器（Acceptor） | GAP Peripheral | 被动接收Central的音量控制指令 |
| CSIP集协调器（Initiator/Commander） | GAP Central | 协调多个集成员（Peripheral） |
| CSIP集成员（Acceptor） | GAP Peripheral | 接受集协调器（Central）的协调 |

拓扑限制的实际应用

以真无线耳机（Acceptor协同集）为例：

每个耳机作为BAP单播服务器，对应GAP Peripheral角色，与手机（GAP Central）建立连接；
作为CSIP集成员，接受手机（CSIP集协调器）的协调，确保左右耳同步；
作为VCP音量渲染器，接收手机（VCP音量控制器）的音量指令。

这些拓扑规则确保了设备之间的连接逻辑清晰，避免出现多个Central同时控制一个Peripheral的冲突，保障协同稳定性。

3.3 传输依赖：CAP只能基于蓝牙LE

CAP明确要求传输依赖蓝牙低功耗（LE），不支持仅基于BR/EDR的传输。这一约束的核心原因的是：

低功耗需求：音频设备（如耳机、助听设备）多为便携设备，依赖电池供电，LE的低功耗特性能延长续航；

同步信道支持：LE支持Isochronous Channels（同步信道），这是单播/广播音频流同步传输的底层支撑，能确保多设备音频同步；

多连接支持：LE支持Central同时与多个Peripheral建立连接，这是多Acceptor协同的基础，比如手机同时连接一对耳机和一个音箱。

虽然CAP不支持仅BR/EDR传输，但支持BR/EDR/LE双模设备------这类设备可以通过LE传输CAP相关的控制指令和音频流，同时兼容BR/EDR的其他功能，兼顾兼容性和协同性。

四、配置流程的实际落地：从设备启动到协同就绪

理解了角色、映射和约束后，我们可以通过一个完整的配置流程，看看这些规则如何落地：

场景：手机（Initiator/Commander）与一对真无线耳机（Acceptor协同集）的配置过程

设备启动与角色初始化：

耳机启动后，初始化Acceptor角色，托管CAS服务，包含CSIS实例（标识协同集），设置GAP Peripheral角色，启动CAP通告（告知支持的服务）；
手机启动后，初始化Initiator和Commander角色，设置GAP Central角色，开始扫描周边的CAP通告。

角色发现与连接建立：

手机扫描到耳机的CAP通告，通过CAS发现耳机的CSIS实例，识别出这是协同集成员，进而连接另一个耳机，完成协同集建立；
手机与耳机完成配对，基于LE传输建立加密连接（符合安全要求）。

服务映射与能力协商：

手机（Initiator）通过CAS发现耳机支持的BAP单播服务器、VCP音量渲染器等组件，确认符合音频流传输要求；
耳机通过CAS发现手机的BAP单播客户端、MCP媒体控制服务器，确认支持场景关联和内容控制。

约束检查与配置生效：

手机确认耳机的GAP角色（Peripheral）符合拓扑要求，自身的GAP Central角色支持多连接；
手机为协同集分配统一的CIG_ID，设置Presentation_Delay参数，确保左右耳音频同步；
耳机确认支持LE传输，开启ASE端点，准备接收音频流。

协同就绪：

手机（Initiator）可以发起音频流，（Commander）可以发送控制指令；
耳机（Acceptor）可以接收音频流并响应控制指令，协同流程正式启动。

这个流程中，角色定义、服务映射、约束规则相互配合，确保设备从启动到协同就绪的每一步都符合CAP规范，这也是不同品牌设备能无缝协同的核心原因。

五、配置的核心价值与实践启示

CAP的配置看似是规则定义，实则是为厂商和开发者提供了协同说明书，其核心价值体现在三个方面：

统一标准：明确角色、服务、约束的统一规则，避免碎片化实现，降低厂商的适配成本；

灵活扩展：支持角色共置、多设备协同、单播/广播双模式，适配消费级、专业级等多种场景；

体验保障：通过拓扑限制、协同集协调等规则，确保多设备协同的稳定性和同步性，提升用户体验。

对于开发者而言，理解配置的核心启示是：

开发前明确设备的角色定位，避免功能冗余或缺失；
严格遵循角色-服务的映射规则，确保兼容性；
重视拓扑和传输约束，避免因底层连接问题导致协同失败。

六、测试

问题：CAP定义的三大核心角色是什么？各自的核心职责和典型设备实例是什么？

答案：

CAP的三大核心角色是Acceptor、Initiator、Commander，核心职责和实例如下：

Acceptor：音频终端执行者，核心职责是接收/发送音频流、响应控制指令，典型设备包括耳机、音箱、麦克风、助听设备；
Initiator：音频发起与调度中心，核心职责是启动/更新/停止单播/广播音频流、协调协同集，典型设备包括手机、电视、会议主机；
Commander：控制中枢，核心职责是发起音量、静音、音频接收启停等控制指令，典型设备包括遥控器、智能手表、手机（共置角色）。

问题：CAP的三大核心工作领域是什么？各自依赖哪些底层配置文件？

答案：

CAP的三大核心工作领域及依赖配置文件如下：

捕获与渲染控制：控制多设备音频输入和输出，依赖VCP（音量控制配置文件）、MICP（麦克风控制配置文件）、CSIP（协同集识别配置文件）；
音频流转换：管理单播/广播音频流的全生命周期，依赖BAP（基础音频配置文件）、CSIP；
内容控制：控制音频内容的播放、挂断等，依赖MCP（媒体控制配置文件）、CCP（通话控制配置文件）。

问题：CAP对传输方式有什么要求？为什么选择这种传输方式？

答案：

CAP的传输依赖蓝牙低功耗（LE），不支持仅基于BR/EDR的传输，核心原因有三点：

低功耗：适配耳机、助听设备等便携音频设备的续航需求；
同步信道支持：LE的Isochronous Channels能确保单播/广播音频流的同步传输，满足多设备协同需求；
多连接支持：LE支持Central同时与多个Peripheral建立连接，支撑多Acceptor协同场景（如一对耳机、多台音箱）。
